Сетевой накопитель Western Digital My Book Live

Компания Western Digital известна, прежде всего, как производитель винчестеров для ПК, ноутбуков и серверов. Однако сейчас мало кто может позволить себе заниматься исключительно одним узким направлением. Появление в ассортименте продукции внешних дисков, SSD, сетевых накопителей и медиаплееров выглядит достаточно логично — эти направления связаны с основным бизнесом и позволяют существенно разнообразить линейку предоставляемых пользователям решений.

В линейку My Book сегодня входят внешние винчестеры с интерфейсами USB 2.0 и USB 3.0, а также сетевые версии — My Book World Edition (II) и My Book Live. В этом материале мы рассмотрим последнюю из моделей, которая вышла в конце прошлого года. Она поставляется с установленным винчестером объемом 1 или 2 ТБ, заменить который пользователю невозможно. По крайней мере, без специальных знаний и инструментов. Формально устройство выглядит как обычный My Book, но вместо порта USB на задней панели расположен гигабитный сетевой порт. По некоторым характеристикам WD My Book Live можно было бы попробовать отнести к начальному уровню, но производитель особенно подчеркивает такую особенность, как высокая производительность. Попробуем выяснить, является ли она таковой на самом деле.

Комплект поставки и внешний вид

Сетевой накопитель поставляется в красиво оформленной картонной упаковке, которая явно привлечет внимание на полках магазинов. Большая часть текста на ней представлена только на английском языке, а русский есть только в кратком описании возможных сценариев использования. Интересно выглядит QR-код на верхней стороне коробки, который можно сразу же использовать на мобильном устройстве для доступа на специальную страницу сайта компании, посвященную рассматриваемому WD My Book Live. На ней также можно увидеть ссылки на специализированные приложения для iOS и Android, которые позволяют просматривать фотографии с накопителя через любое интернет-подключение. Кроме информации о модели, на упаковке есть и фотографии устройства.

Комплект поставки — накопитель, внешний блок питания (12 В 1,5 А, импульсный, «розеточный» вариант), патч-корд, листовка по быстрому запуску, буклет с информацией по техподдержке и гарантии (срок составляет три года), компакт-диск. На диске находятся руководство пользователя в электронном виде и комплект фирменных программ.

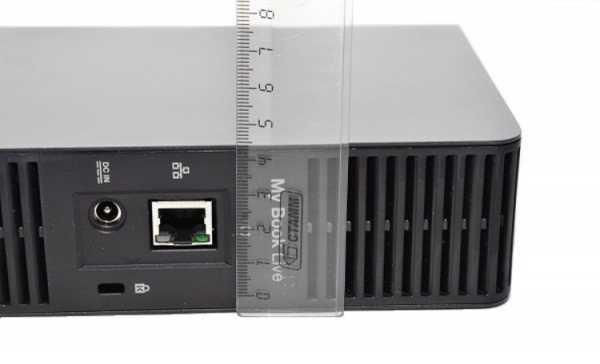

Внешне устройство мало отличается от рассмотренного недавно My Book 3.0 — совпадают как размеры (165×135×50 мм), так и оформление. Корпус в форме фирменной «книжки» изготовлен из темного матового пластика. Единственное отличие — порты на задней панели: гигабитный сетевой порт с индикаторами, вход питания, кнопка сброса, отверстие для замка Kensington. На переднем торце можно обнаружить практически незаметный многоцветный индикатор состояния.

Вентиляция модели — пассивная, через решетки на верхней и нижней поверхностях. Штатный вариант установки только один — вертикально на резиновые ножки. При необходимости можно попробовать и другие, но за температурным режимом диска надо будет следить.

Конструкция и аппаратные характеристики

Интересно отметить, что размеры накопителя достаточно незначительно отличаются от установленного в него стандартного 3,5-дюймового винчестера. При определенной сноровке можно разобрать корпус на две части и увидеть, что вся «начинка» расположена на небольшой печатной плате, размерами около 12×10 сантиметров, почти незаметной на фоне самого винчестера. Кстати, модель жесткого диска — WD10EARS-00MVWB0, то есть в данном случае производитель не стал использовать каких-либо специальных модификаций обычного винчестера своей «зеленой» серии. Диск вместе с платой с использованием резиновых прокладок крепится в пластмассовой раме, на которую сверху одевается внешний кожух. Это позволяет немного уменьшить уровень шума и вибраций.

Работает система на процессоре Applied Micro APM82181. Он имеет архитектуру PowerPC и частоту 800 МГц. В него уже встроен порт SATA и гигабитный сетевой контроллер. Объем флеш-памяти для загрузчика — всего 512 КБ, а оперативной памяти — 256 МБ. Основная часть операционной системы располагается на самом винчестере. Для этого на нем есть два одинаковых раздела объемом по 2 ГБ, которые объединены в зеркало. Тома с данными пользователя использует файловую систему ext4.

Как мы уже писали выше, охлаждение устройства пассивное. На процессоре нет даже радиатора. На печатной плате можно увидеть несколько неподписанных разъемов, но, скорее всего, ничего полезного с них не получить.

Пожалуй, наибольшие вопросы вызывает отсутствие портов USB. Это означает, что вы не сможете расширить объем накопителя или использовать его как принт-сервер. Да и тем, кто любит с использованием альтернативных прошивок добавлять новые функции устройству, это существенно сократит поле деятельности. Накопитель конечно относится к бюджетному сегменту, но все-таки стоило подумать про USB, тем более что контроллер есть в процессоре. Второй вопрос вызывает процесс выключения накопителя. Кнопки для этого на корпусе нет, так что если хочется сделать это безопасно — придется использовать доступ по сети, что не всегда удобно.

Но за исключением этих двух необычных конструктивных особенностей, платформа представляется достаточно интересной. Посмотрим, насколько удалось раскрыть ее возможности фирменным программным обеспечением.

Сборка и настройка

Начать работать с устройством можно сразу же после распаковки и подключения. В сети оно появляется под именем mybooklive и имеет папку Public, доступную всем для чтения и записи файлов. Запуск комплектного компакт-диска позволит вам установить пару программ: WD Quick View — иконка в трее для отображения статуса, быстрого доступа к накопителю и безопасного его выключения (эта утилита есть и для Mac OS) и WD SmartWare — программу резервного копирования. Пользователю также предлагается информация по настройке встроенной в Windows программы бекапа и утилиты Time Machine из Mac OS X для работы с сетевым накопителем.

Настройка накопителя осуществляется через web-интерфейс. При первом подключении пользователю будет предложено обновить прошивку. Полностью локализованное меню имеет встроенную систему помощи и оформлено стандартным способом с объединением пунктов в группы по смыслу. В нижней части страницы приводится информация о состояние устройства — общий статус и объем занимаемого данными пользователя пространства.

Первая группа — «Настройки» — является и самой многочисленной. Состоит она из пяти страниц: «Система», «Сеть», «Утилиты», «Удаленный доступ», «Мультимедиа». Системные опции состоят из выбора сетевого имени накопителя и его описания, установки часов (есть синхронизация через интернет), проверки и установки новой версию прошивки из сети (можно включить автоматический режим обновлений), рассылку уведомлений о работе устройства (до пяти адресов e-mail, сервер указывать не требуется), настроить отключение диска в случае отсутствия активности. Здесь же можно уточнить серийный номер, версию прошивки и текущий занятый и общий объем жесткого диска.

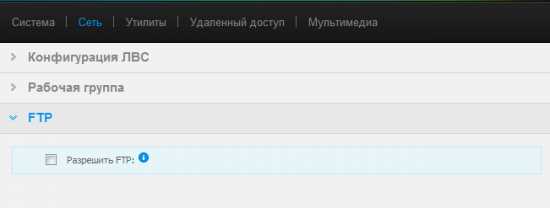

На странице сетевых параметров можно установить IP-адрес устройства (ручной выбор или DHCP), изменить рабочую группу, включить сервер FTP. Он поддерживает Unicode и пассивный режим. Однако возможно только одно подключение, что может привести к несовместимости с некоторыми клиентами.

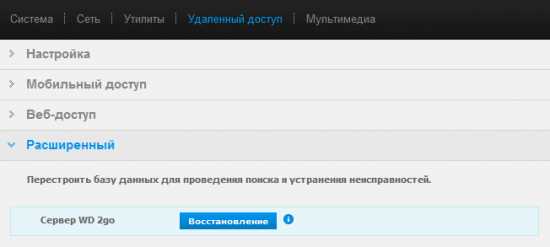

Под утилитами скрываются: диагностика диска, сброс настроек, перезагрузка и выключение, импорт и экспорт конфигурации. Отметим, что проверка может включать в себя и полное сканирование жесткого диска на сбойные блоки, а конфигурация через внешний файл передается только частично. Про удаленный доступ к данным и медиасервисы мы расскажем в следующем разделе статьи.

На странице «Пользователи» можно запрограммировать необходимое число аккаунтов для доступа к сетевым ресурсам. Для каждого из них указывается имя пользователя, реальное имя (для удобства) и пароль. Здесь же можно указать, к каким общим папкам будет иметь доступ этот человек. Варианты выбора прав состоят из привычных нет доступа, только чтение, чтение и запись. Объединения пользователей в группы нет, работы в домене Windows тоже. Для домашнего устройства это обычно и не требуется. Настраивать накопитель может только администратор.

Общих папок можно сделать сразу несколько. По умолчанию уже есть одна, с именем «Public» и полным доступом для всех пользователей. Изменить это нельзя. При создании общей директории нужно выбрать имя для нее, строку текстового описания и права пользователей. Также есть опции для индексации мультимедиаконтента выбранного типа встроенным медиасервером и удаленный доступ к директории через MioNet.

На странице «Поддержка» производитель собрал все интересные ссылки на онлайновые ресурсы по накопителю, включая документацию, раздел «Вопросы и ответы» и форум (последние два ресурса — только на английском языке). Есть возможность отправить вопрос в техподдержку, в том числе и с автоматическим сбором информации об устройстве.

Раздела «Внешние устройства» в данном случае по понятным причинам нет, так что переходим сразу к следующему.

Дополнительные функции и расширение возможностей

Одним из наиболее распространенных типов файлов у домашнего пользователя конечно являются мультимедийные — фотографии, музыка, видеоролики. Для доступа к ним с различных плееров в My Book Live предусмотрено два сервиса — DLNA-сервер и сервер iTunes. Первый использует известную программу TwonkyMedia и может брать контент из любых директорий, что достаточно удобно.

Система индексирует большинство современных медиаформатов. Список включает в себя в частности фотографии в JPEG, PNG, TIF, TIFF, BMP, GIF, музыку в MP3, WMA, M4A, WAV, OGG, FLAC, AAC, AC3, видеоролики в WMV, MPEG, MP4, AVI, VOB, MOV, MKV, M2TS, TS. Также есть поддержка плей-листов. Возможность просмотра того или иного варианта существенно зависит и от клиента. Не все из них настолько «всеядны», как хотелось бы.

Во время тестирования мы столкнулись с тем, что с некоторыми плеерами при просмотре JPEG отображается не полная версия фотографии, а ее превью в низком разрешении. Скорее всего проблема будет исправлена в следующих прошивках, но внимание обратить на это стоит. Для музыкальных файлов устройство читает теги (русские — в Unicode) и сортирует библиотеку по артистам, альбомам и другим полям. Сервер имеет возможность доступа к собственному web-интерфейсу для проверки состояния и задания дополнительных параметров.

iTunes работает исключительно с директорией Public, совместимые форматов файлов включают в себя MP3, WAV, AAC, OGG, FLAC. Основан сервис на программе Firefly Media Server. Web-интерфейса для нее не предусмотрено.

Сетевые накопители WD традиционно имеют встроенный сервис MioNet для обеспечения удаленного доступа к документам. Для этого требуется только браузер с поддержкой Java. Есть и отдельно устанавливаемый специальный клиент для этой сети. Операции включают в себя скачивание и загрузку файлов, создание новых директорий, удаление данных. Дополнительно можно использовать тот же механизм для предоставления своих файлов для общего доступа и обмена файлами с клиентами сети MioNet. Удобство сервиса заключается в том, что нет необходимости специально настраивать роутер — достаточно только иметь учетную запись в системе и интернет-доступ.

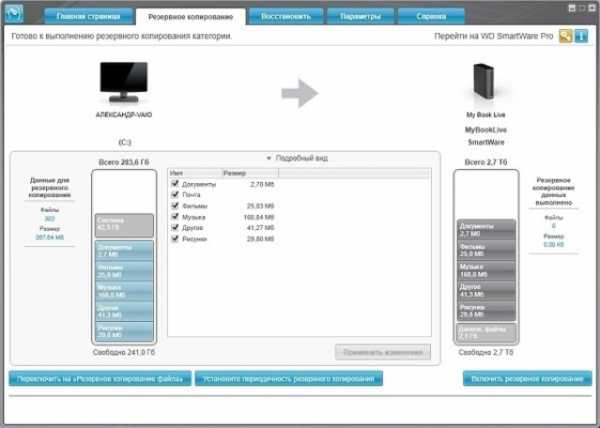

Устройство поставляется с программой WD SmartWare для операционных систем семейства Windows. Также есть совместимость со штатными утилитами операционных систем Backup and Restore (Windows) и Time Machine (Mac OS X). Что интересно, SmartWare работает аналогично Time Machine — в фоновом режиме, позволяет иметь несколько копий файлов, а место хранения документов недоступно через общие папки. Единственным ее недостатком является то, что она не умеет создавать копию операционной системы, а сохраняет только документы пользователя.

Восстанавливать файлы можно только через эту же утилиту, а удалять старые копии нужно через web-интерфейс накопителя. Если говорить про Time Machine, то ее запуск не вызывает никаких проблем — включаете сервис и выбираете накопитель в сети.

Никаких штатных способов по установке дополнительных модулей не предусмотрено. К счастью, устройство позволяет легко открыть доступ по ssh, что в сочетании с расположением операционной системы на двухгигабайтном томе дает большой простор для творчества. В частности можно использовать стандартные пакеты deb или установить Optware, включая утилиты управления файлами и торрент-клиент.

Производительность

Тестирование проводилось с установленным комплектным винчестером с настройками по-умолчанию. Единственные изменения, которые были сделаны — создание новой папки и нового пользователя с полным доступом к ней. Устройство рассчитано на один винчестер, так что на графике у нас будет единственная конфигурация.

Как показывают цифры, скорость работы накопителя на операциях чтения достаточно высокая — до 74 МБ/с. Немного смущает заметный провал при чтении в четыре потока — обычно это не вызывает проблем у современных моделей. Но и в этом случае скорость остается достаточно высокой для просмотра четырех HD-видеопотоков. С записью дело обстоит заметно хуже. Скорость на уровне 37 МБ/с — это меньше, чем у прошлогодних устройств на ARM. С другой стороны, если учесть стоимость My Book Live, то все не так уж и плохо. Бюджетные модели других производителей показывают похожие или даже меньшие цифры.

Выводы

Протестированный WD My Book Livе произвел в целом очень неплохое впечатление — компактный размер, низкий уровень шума, удачный дизайн, высокое качество изготовления, хорошая скорость сетевого доступа. Устройство прекрасно справляется с основными задачами сетевого хранилища, при этом совместимо не только с Windows, но и Mac OS. Правда с точки зрения дополнительных возможностей сказать почти нечего — есть только медиасервер (хотя и хороший) и сервис MioNet. Данная особенность, на наш взгляд, с лихвой компенсируется относительно невысокой стоимостью устройства, особенно учитывая комплектный винчестер. Мало кто из производителей может похвастаться таким привлекательным показателем производительность/стоимость. Так что единственным существенным недостатком мы бы назвали бы отсутствие портов USB. Это означает, что невозможно увеличить объем сетевого накопителя или подключить внешние устройства.

Накопитель отлично подходит в качестве компаньона пользователям ноутбуков и компактных ПК, которым требуется только простое и недорогое сетевое хранилище для расширения домашней библиотеки и резервного копирования. Для определенной группы пользователей данная модель может представлять интерес благодаря возможности доступа к консоли и установке дополнительных модулей. Хотя для этого конечно необходим опыт работы с Linux.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: с диском 1 ТБ — Н/Д(1), с диском 2 ТБ — Н/Д(1).

www.ixbt.com

WD My Book Live - Расширяем возможности





На борту у MBL линуксовая ОС Debian, процессор 700 МГЦ, 256 МБ ОЗУ- короче говоря, MBL не просто внешний жёсткий диск, а хоть и слабенький, но компьютер.

И почти сразу возник вопрос - а чему его ещё можно научить?

Автономно качать и раздавать торренты, поднять WEB-сервер ну и многое другое... Мне на первом этапе хватило бы и качалки.

Вооружившись терпением полез в родные просторы СЕТИ.

Вариантов оказалось великое множество! Однако всё не так просто...



 Установка пакетов типа "CHROOT" у меня вызвала "окирпичивание" моего MBL. Как я понял , это связано с каким-то конфликтом последних прошивок MBL с этими пакетами. Позднее правда это ни разу не повторялось и chroot я использую, но лишь для экспериментов. В этом отношении  приятно удивил  проект   MyBook World Features Packs. установка его не вызвала никаких конфликтов с прошивкой девайса.



ТЕПЕРЬ ПО ПОРЯДКУ:

Необходимо настроить доступ на MBL через SSH. Для этого идём по ссылке HTTP://mybooklive/UI/ssh и видим примерно это :













 Ставим галочку на "включить".

Теперь нам надо зайти в MBL через SSH. В "ОКНАХ" для этого хорошо подойдёт прога PUTTY, архив с ней возьмём

здесь. На Линуксах подойдёт Терминал. Вход через PUTTY:









В строке имя хоста прописываем ip-адрес выданный нашему MBL роутером. Жмём "Соединиться". На запрос Логина вводим "root", на запрос пароля вводим "welc0me" (именно через НОЛЬ!!!). Пароль вводится вслепую, введённых букв не видно. Если всё правильно, то получаем:





Мы вошли в SSH-консоль MBL!!!

Для установки MyBook World Features Packs введём в консоль команду:



cd /root;wget -q http://highlevelbits.free.fr/download-MBLIVE/fpinstaller/fpkmgr_install.sh -O /root/fpkmgr_install.sh;sh /root/fpkmgr_install.sh



После окончания установки WEB-интерфейс MyBook World Features Packs будет доступен по адресу http://mybooklive/fpkmgr .





Вводим "welc0me". Видим такое:







 Жмём на кнопку в виде лепестков:







Это список список доступных для установки приложений. Нас прежде всего интересует Transmisson.

Кстати. доступ по SSH можно выключить, но я бы не советовал. Иногда влезть в мозги к MBL можно только через SSH. Решать ВАМ.

  Установите Transmission нажав на кнопку "install".

   IPKG

Так же можно (НУЖНО!!!) использовать альтернативный менеджер пакетов - IPKG.

В его репозиториях больше интересных программ чем в дефолтном APT-GET.

В этом менеджере можно установить и Transmission, не прибегая к помощи FPMngr. Пути к файлам конфигурации будут теми же.
Так как ipkg не имеет графического интерфейса- все действия по установке трансмиссии и её настройке придётся прописывать ручками в консоли.

Установка IPKG:

Заходим в SSH-консоль и вводим строки:

wget https://dl.dropboxusercontent.com/u/8809345/WD%20MyBookLive/ipkg-mybooklive.sh

sh ipkg-mybooklive.sh

Для удобства приведу код установки трансмиссии и настройки автозапуска:

wget https://dl.dropboxusercontent.com/u/8809345/WD%20MyBookLive/transmission-ipkg.sh

sh transmission-ipkg.sh

mybooklive.nethouse.ru

Эпопея о WD My Book Live, или «девайс-конфетка» с «печеньками» / Habr


Привет %username%! В начале этого года мне наконец-то исполнился четвертак. Поняв, что я стал взрослым ребёнком и нуждаюсь во взрослых игрушках, купил себе WD My Book Live на 3Tb ёмкости, который в нашем счастливом семействе убил сразу N зайцев. Счастью моему не было предела. Девайс подкупил своей ценой, железом и наличием полноценного Linux на борту. Однако, как оказалось позже, Linux Debian оказался не очень уж и полноценным, достаточно кастрированным и, судя по отзывам рядовых владельцев, любителем окирпичиться. Однако, благодаря инженерам из WD, девайс достаточно легко поднимается из состояния кирпича до состояния работоспособного устройства (пруф1 и пруф2). Но согласитесь, времена хард ресета с пассатижами из хозмага за углом давно миновали. Всё-таки эпоха нано-полимеров и инноваций. А значит и девайс хочется более не убиваемым.

Я никак не являюсь линуксоидом и для меня Linux, по своей сути, тёмный лес! Поэтому, для начала, долго изучая интернеты, я запилил себе только mc и transmission, чего для первого раза мне хватило за глаза. А ещё я был поражён, как мне – человеку, впервые запустившему SSH — легко это удалось! Прошло полгода, я почитал форумы, посвящённые девайсу. Настал день “Д” и я, засучив рукава, принялся делать из своего девайса “конфетку”. И не простую, а “конфетку” с “печеньками”, а именно:

  1. Девайс специфичен тем, что после прошивки на более новую версию теряется практически весь софт и настройки системы, которые старательно и кропотливо заносились тобой, %username%. Но эту проблему с радостью решает chroot. А весь последующий софт должен крутиться только на нём
  2. Девайс отлично работает в качестве файлопомойки по сети. Было бы слишком цинично иметь такой ресурс и не воспользоваться им для воплощения домашнего dropbox’а.
  3. Кроме этого, девайс должен уметь самостоятельно закидывать себя торрентами, причём максимум, что требуется от меня, так это качать .torrent в определённую директорию, а всё остально должно делаться само!
  4. Встроенный медиасервер Twonky 5 работает… и слава богу! Но хотелось бы иметь что-то с web-мордой, кушающее побольше медиа и имеющее возможность конфигурироваться. Twonky6\7 отметается в силу своей не бескорыстности.
  5. Иметь интерфейс для мониторинга состояния девайса, чтобы знать чем он “дышит”.
  6. Кому как, а мне, как web-разработчику, хотелось бы иметь и свой домашний web-сервер под свои личные мини-проекты и разработки (как альтернатива Denwer’у), однако его настройкой займёмся позже, когда у меня будет значительно больше времени.

Зачем я только это всё затеял… Стоит помнить, что все эти навороты создают ощутимую нагрузку на устройство, поэтому лучше заранее определиться, нужно ли это тебе? Но да ладно, засучим рукава и приступи!
Начинаем преображаться

Мой энтузиазм был на пределе, так как я помнил первый успешный опыт общения с терминалом своего Debian. Первое, о чём я долго мечтал сделать – это обновить версию прошивки моего MBL. На момент приобретения девайса, на нём была установлена прошивка 02.41.05-034. Последней на сегодняшний день является 02.42.03-027. Не обновлялся исключительно из-за того, что эта процедура неизбежно приводит к стиранию всего установленного мною софта. Но теперь я установлю chroot и всё будет в порядке! Запасся двумя внешними USB-HDD по 750Gb каждый и перенёс все нужные данные с MBL, что настоятельно рекомендую сделать и тебе, %username%. В процессе я успел потереть пару раз файлы на MBL (исключительно по своей невнимательности), поэтому лишним не будет!

Скопировав все данные, принялся прошиваться. Из web-интерфейса это было сделать достаточно легко, однако если уж заниматься чем-то, то заниматься по взрослому. Поэтому предпочёл повышать свой уровень знаний, обновляя прошивку через терминал. В этом случае, любую версию прошивки можно скачать с сайта WD.

Если у кого-то ещё не включен SSH на устройстве, то это легко можно сделать, перейдя по ссылке http://mybooklive/UI/ssh или обратившись по IP-адресу девайса, в моём случае это http://192.168.0.41/ui/ssh. Установить галочку “SSH Access”.


Чтобы подключиться к устройству по SSH, нужно скачать любой ssh-клиент. Я предпочитаю использовать PUTTY. В его настройках достаточно прописать имя хоста или IP-адрес MBL и нажать кнопку “Соединиться”. При запросе логина и пароля указать стандартные логин root и пароль welc0me (с нулём вместо O). Если всё в порядке, то консоль нам ответит приветственным сообщением и строкой:
MyBookLive:~#


В дальнейшем я буду использовать именно этот прификс строки ввода для понимания того, в какой среде мы сейчас находимся и, соответственно, куда нужно писать те или иные команды:
“MyBookLive:~# ” – среда корневой операционной системы.
“(chroot-debian)/# ” – среда chroot.

Для начала, если ты этого никогда не делал, стоит снять полный backup MBR и разделов диска:
MyBookLive:~# dd if=/dev/sda bs=15728640 count=1 | bzip2 > /DataVolume/shares/Public/SDA_MBR_FREESPACE.bz2
MyBookLive:~# dd if=/dev/sda1 | bzip2 > /DataVolume/shares/Public/SDA1_IMAGE.bz2
MyBookLive:~# dd if=/dev/sda2 | bzip2 > /DataVolume/shares/Public/SDA2_IMAGE.bz2

Теперь останется лишь скачать полученные файлы из директории /DataVolume/shares/Public/ на другой носитель. И в случае какой-либо проблемы нам есть на что откатиться. Лучше всего это сделать, если MBL ещё пустой.

А сейчас я настоятельно рекомендую сменить пароль на более сложный:

MyBookLive:~# passwd [новый пароль]

Пароль нужно ввести 2 раза подряд (после первого раза, система запросит ввести пароль повторно), чтобы система его приняла. Для справки, в консоль PUTTY можно вставить скопированные из буфера обмена команды сочетанием клавиш Shift + Ins, чтобы не набирать все команды в ручную и избавиться от ошибок.
Прошиваемся

Теперь, когда у нас есть полноценный SSH, мы можем делать всё, что угодно (в разумных пределах, разумеется). Шаг с прошивкой не обязателен, но крайне желателен, ибо с голой системой работать приятнее (всё равно при следующем обновлении мы всё потеряем). Если у тебя установлена последняя версия обновления, но ты хочешь поставить туже прошивку с нуля, то это подойдёт и тебе. Для начала нужно посмотреть текущую версию прошивки в файле /etc/version. Для этого наберём в консоли:
MyBookLive:~# nano /etc/version

Откроется редактор Nano. В его текстовом поле в самом верху будет написана версия прошивки. В моём случае это 02.41.05-034.
Нажмём Ctrl + X, чтобы выйти из редактора. Если у вас стоит самая последняя версия прошивки (т.е., на сегодняшний день это 02.42.03-027), то без проблем меняй номер прошивки на любой предыдущий (как вариант, можно вписать и мой – на скриншоте выше). В этом случае, чтобы сохранить изменения, необходимо нажать Ctrl + O, после чего согласиться нажатием клавиши Enter, а затем выйти из редактора Ctrl + X.

И так, нас всё устраивает, мы начинаем обновлять прошивку. Скачиваю и устанавливаю последнюю (на сегодняшний день) прошивку apnc-024203-027-20130529.deb с зеркала и перемещаю её в директорию /DataVolume/shares/Public/ моего MBL. Далее, в консоли необходимо написать:

MyBookLive:~# updateFirmwareFromFile.sh /DataVolume/shares/Public/apnc-024203-027-20130529.deb

Прошивка уничтожит все установленные вами на устройстве программы, но не затронет хранящиеся на устройстве пользовательские файлы. Однако я настоятельно рекомендовал ранее и повторю сейчас – лучше иметь копию этих файлов у себя на винчестере, чем потом рвать волосы на голове!.. Процесс прошивки будет не быстрым. Ни в коем случае не закрывай сеанс в SSH консоли и обязательно дождись её ответа сообщением:
The system is going down for reboot NOW!

Если в процессе обновления прошивки у тебя в браузере открыто окно с web-интерфейсом MBL, то скорее всего заметил в нём окно состояния процесса обновления. Баг?
Первым делом после прошивки необходимо заморозить udev… От греха подальше!
MyBookLive:~# aptitude hold udev

Список репозиториев лучше не модифицировать, ибо чревато! Выполнить в консоли следующее:
MyBookLive:~# sudo apt-get update

Скорее всего консоль ругнётся как-то так:
W: GPG error: http://ftp.us.debian.org wheezy Release: The following signatures couldn't be verified because the public key is not available: NO_PUBKEY AED4B06F473041FA

Подобная ситуация возникает после обновления листа репозиториев, прописанных в /etc/apt/sources.list и при последующей попытки что-то оттуда установить. Причиной является то, что в системе просто на просто отсутствуют публичные GPG-ключи репозитория, из которого осуществляется установка пакета. И этот самый ключ (в моём случае — AED4B06F473041FA) необходимо добавить в базу apt системы. Выполним следующее:
MyBookLive:~# gpg --keyserver subkeys.pgp.net --recv AED4B06F473041FA
MyBookLive:~# gpg --export --armor AED4B06F473041FA | sudo apt-key add -

Если всё прошло успешно, система ответит:
OK

Теперь снова пробуем выполнить:
MyBookLive:~# sudo apt-get update

Теперь всё отлично и этого достаточно для начала! Имеет ли смысл далее настраивать голую систему под себя? На этот вопрос каждый ответит для себя сам, я в этом смысла не вижу, поэтому сразу приступлю к следующему слюнопускательному пункту программы!
Устанавливаем chroot

Теперь с чистой совестью можно приступить к установке chroot. Вся необходимая информация есть на Code.Google проекта. Из инструкции по ссылке и по описаниям из интернетов, процесс не сложный. Ну что ж, приступим?

Для начала скачаем скрипт установки.

MyBookLive:~# wget http://mbl-common.googlecode.com/svn/chroot-install/install.sh

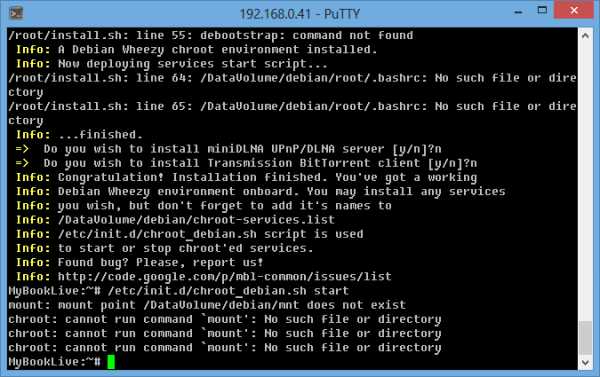

Возможно, у кого-то он пойдёт с ходу-бегу, но у меня он поругался, поплевался, насупил брови, надул щёки и отказался что-либо делать. Причиной всему оказалась ссылка на устаревший репозиторий в 55 строке (меняем через редактор nano ссылку ftp.debian.org/debian на mirror.yandex.ru/debian). Так же выяснилось, что принципиально важно экранировать треугольные скобки “<” и “>” в 36 строке, дописав перед каждыми по символу ”\”, так как инсталлятор ругался и на них. Для ленивых привожу ссылку на уже поправленный мною инсталлятор. Теперь запустим процесс установки:
MyBookLive:~# sudo sh /root/install.sh

На все вопросы системы отвечаем положительным “y”. Сам процесс установки должен занять от 20 до 40 минут. В процессе должны установиться miniDLNA сервер, Transmission и сам chroot (правда, я предпочёл установить только chroot и доставить остальные плюшки самостоятельно). Если же ты, всё же, решил поставить со стокового инсталлятора и у тебя вылезли проблемы (как на скриншотах ниже), тогда неминуемо правь инсталлятор сам или качай по ссылке выше!

Но перед началом новой установки нужно грамотно удалить chroot так, чтобы не накрячить пользовательские файлы из смонтированных каталогов:
MyBookLive:~# /etc/init.d/chroot_debian.sh stop
MyBookLive:~# /etc/init.d/chroot_debian.sh remove
reboot
MyBookLive:~# rm -fr /DataVolume/debian/

Теперь можно снова начать установку. Важно отметить, лучше это делать с командой sudo, иначе chroot ставит не все пакеты и, как следствие, так же не запускается. Если ты всё сделал, как написал я, то в итоге мы получаем готовую песочницу и стимулятор фантазии. Как ей управлять — подробно описано тут, но всё же, я постараюсь объяснить.

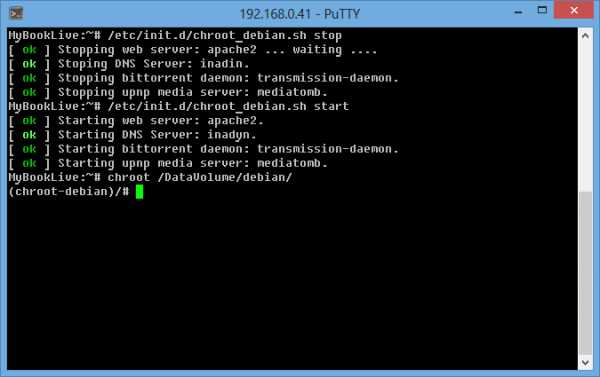

Чтобы запустить chroot необходимо написать в консоли:

MyBookLive:~# /etc/init.d/chroot_debian.sh start

Сам по себе chroot запускается автоматически во время запуска MBL, но всё же… Во время старта также запускаются сервисы, прописанные в /DataVolume/debian/chroot-services.list. Важно отметить, что имена приложений в этом файле соответствуют именам файлов из каталога /DataVolume/debian/etc/init.d/.

После запуска необходимо войти в среду chroot:

MyBookLive:~# chroot /DataVolume/debian/

Пока ты находишься в chroot-среде, ты можешь без боязни устанавливать всё что угодно и экспериментировать! В среде установлен полноценный дистрибутив Debian Wheezy. Это по истине самая настоящая песочница для воображения! Чтобы выйти из среды chroot и вернуться в среду MBL, необходимо ввести команду exit:
(chroot-debian)/# exit

Чтобы остановить среду, введи:
MyBookLive:~# /etc/init.d/chroot_debian.sh stop

Самое интересное, как я и писал выше, chroot хорош тем, что при смене прошивки MBL сам chroot и установленный в нём софт не удаляются. Как только ты обновишь прошивку девайса, сразу можно ввести команду восстановления chroot и вернуть всё как было:
MyBookLive:~# /DataVolume/debian/chroot_debian.sh install

Удалить среду можно остановив её, а за этим удалив скрипт автозапуска среды. После этого необходимо перезагрузить MBL и вычистить полностью директорию /DataVolume/debian/:
MyBookLive:~# /etc/init.d/chroot_debian.sh stop
MyBookLive:~# /etc/init.d/chroot_debian.sh remove
MyBookLive:~# reboot
MyBookLive:~# rm -fr /DataVolume/debian/

Собственно, этим методом я и удалял результат косячной установки chroot в прошлый раз.
Настраиваем chroot

Теперь стоит заняться настройкой chroot-среды под свои нужды. Тут для каждого есть стимул разгулять свою фантазию. Я лишь приведу пример, как это сделал я, поэтому этот раздел носит больше рекомендательный характер. Если мы ещё не в chroot’е, то самое время в него войти:
MyBookLive:~# chroot /DataVolume/debian/

Для начала я бы порекомендовал установить 3 важных пакета, которых в среде chroot не оказалось (sudo, wget и cron). Они нам обязательно пригодятся. Поэтому:
(chroot-debian)/# apt-get install sudo wget cron

Теперь можно расширить список репозиториев системы. Для этого необходимо добавить репозитории в наш /etc/apt/sources.list. Однако в среде chroot у нас есть только один редактор и имя ему – mcedit:
(chroot-debian)/# mcedit /etc/apt/sources.list

В список нужно добавить эти репозитории, заменив уже существующий набор:
deb http://mirror.yandex.ru/debian/ wheezy main
deb http://mirror.yandex.ru/debian/ stable main contrib non-free
deb-src http://mirror.yandex.ru/debian/ stable main contrib non-free
deb http://archive.debian.org/debian/ lenny main
deb-src http://archive.debian.org/debian/ lenny main
deb http://ftp.us.debian.org/debian/ squeeze main
deb-src http://ftp.us.debian.org/debian/ squeeze main

После этого необходимо обновить список пакетов. В отличии от корневой системы, с таким списком репозиториев она справляется отлично. К слову, вместо моего списка, можешь добавить любые свои по желанию. Выполним в консоли:
(chroot-debian)/# sudo apt-get update

При возникновении проблем с публичными ключами GPG ты уже знаешь что делать (это мы проходили при настройке корневой среды MBL).

По умолчанию установлен текстовый редактор mcedit и лично меня он устраивает, но по желанию можно установить nano, vim, ed и прочие на свой вкус. В таком случае нужно выбрать редактор по-умолчанию:

(chroot-debian)/# update-alternatives --config editor

В диалоге необходимо вписать номер редактора, который будет использоваться по-умолчанию.

Теперь, пожалуй, можно установить русский язык в chroot-среде. Лично я предпочитаю использовать английский, но если тебе проще общаться с девайсом именно на кириллице – нет проблем. Всё же, я рекомендую это сделать, дабы избежать проблем названиями файлов на кириллице. Сделаем это следующим образом:

(chroot-debian)/# sudo apt-get update
(chroot-debian)/# sudo apt-get install locales
(chroot-debian)/# sudo dpkg-reconfigure locales

После выполнения последней команды, на экране появится список локалей. Необходимо нажимать клавишу Enter до тех пор, пока не появится экран ввода номера локали. Русская локаль находится под номером 349 (пакет ru_RU.UTF-8). Далее будет предоставлен выбор вариантов локалей по-умолчанию. У меня были такие:
1. None
2. ru_RU.UTF-8

Выбираем второй и соглашаемся с системой. Теперь необходимо покинуть chroot-среду и вернуться в MBL:
(chroot-debian)/# exit

Добавляем в файлы (через редактор nano, как мы это уже делали выше, когда меняли версию прошивки MBL) /DataVolume/debian/root/.bashrc и /DataVolume/debian/root/.profile в конце по 2 строки:
export LANG='ru_RU.UTF-8'
export LC_ALL='ru_RU.UTF-8'

Сохраняем изменения и снова можем зайти в chroot и проверить, что консоль стала нам отвечать русским текстом. Если появятся проблемы с отображением русских букв, то стоит установить кодировку UTF-8 в настройках PUTTY: Настройки->Разделы->Окно->Кодировка->Кодировка->UTF-8:
В качестве приятного дополнения можно установить и приложение для мониторинга температуры жёсткого диска. Лично я посчитал, что это мне может в будущем понадобиться:
(chroot-debian)/# sudo apt-get install hddtemp
(chroot-debian)/# hddtemp /proc/1/cwd/dev/sda

Благодаря этому пакету я теперь знаю, что температура жёсткого диска 63 градуса Цельсия.
В принципе, для меня лично этих настроек достаточно! Двигаемся дальше?
Устанавливаем облачное хранилище ownCloud

Ну что, %username%, именно сейчас начинается, пожалуй, самое интересное. Давно мечтал иметь своё облако, которое не лимитирует объем жёсткого диска. И сабж подходит под все мои хотелки более чем – есть клиент под Windows и Android! Необходимую документацию и дистрибутивы мы без труда можем найти на сайте проекта ownCloud.
Процесс установки расписывать подробно не стану. Весь процесс опирается на эти туториал и пост. Перед началом установки необходимо разобраться с зависимыми пакетами, которые надо проинсталлировать:
(chroot-debian)/# sudo apt-get install apache2 php5 php5-gd php-xml-parser php5-intl
(chroot-debian)/# sudo apt-get install php5-sqlite php5-mysql php5-pgsql smbclient curl libcurl3 php5-curl

Ранее мы уже проинсталлировали пакет wget и он нам сейчас как раз понадобится. Начинаем с его помощью загрузку и установку ownCloud:
(chroot-debian)/# wget http://download.opensuse.org/repositories/isv:/ownCloud:/community/xUbuntu_12.04/all/owncloud_5.0.11-0_all.deb
(chroot-debian)/# sudo dpkg -i /owncloud_5.0.11-0_all.deb

Если возникнут проблемы с NTP сервером, то просто выполни команду:
(chroot-debian)/# sudo apt-get -f install

У нас уже есть установленный пакет apache2. Но он не запускается по причине того, что требует для себя 80 порт. Однако, этот порт уже занят апачем корневой системы и на нём висит, не много-не мало, а web-интерфейс MBL. Лично я не захотел лишаться web-интерфейса, поэтому решил, что ownCloud вполне успешно поработает на моё благо на 81 порту. Однако стоит помнить, что для доступа к ownCloud из облака необходимо будет пробросить 80 порт роутера на 81 порт MBL. Остановим апач и отредактируем конфигурацию его портов /etc/apache2/ports.conf:
(chroot-debian)/# /etc/init.d/apache2 stop
(chroot-debian)/# mcedit /etc/apache2/ports.conf

В файле у директивы Listen сменим порт с 80 на 81. Нажмём F2 для сохранения и F10 для выхода из редактора:
Теперь снова стоит запустить апач:
(chroot-debian)/# /etc/init.d/apache2 start

Если мы всё сделали правильно, то по ссылке http://mybooklive:81/owncloud/ должна открыться страница ownCloud! Ура!
Теперь нам необходимо создать каталог хранения файлов облака. Я рекомендую для этого создать каталог вне каталога /mnt/Public/, чтобы к данным облака не было публичного доступа. Однако вы сами в праве решать, исходя из своих требований, где этот каталог должен находиться. Приступим:
(chroot-debian)/# mkdir -p /mnt/ownCloud/data
(chroot-debian)/# chmod -R a+rwx /mnt/ownCloud

Так же, если необходимо дать доступ к директори по сети, то необходимо создать аналогичную директорию через web-интерфейс MBL.

Приступим к настройке web-интерфейса. Нам необходимо придумать логин\пароль администратора облака, назначить созданную нами выше директорию с данными, а так же выбрать базу данных. Обычно я отдаю предпочтение MySQL, но в этот раз решил поэкспериментировать с SQLite. В прочем, при выборе MySQL в качестве БД будьте готовы ввести название БД для ownCloud, а так же логин и пароль пользователя MySQL. Если всё готово, нажимаем “Завершить установку”.



Ура, оно того стоило! Осталось теперь скачать клиент для Windows, OS X, Linux, Android или iOS. Документация доступна тут. Однако, это ещё не всё. Для успешной работы нам также необходимо добавить демон apache2 в файл автозагрузки chroot-среды. Для этого отредактируем файл /chroot-services.list:
(chroot-debian)/# mcedit /chroot-services.list

И добавим в него строку с именем сервиса:
apache2

Отлично. Стоит напомнить, что ownCloud – это конечно хорошо, но нагружает он девайс не плохо! По крайней мерее у меня.
Установка Inadyn

Облако — это хорошо, когда оно видно не только в домашней сети, иначе проку с него не много! В решении этого вопроса я воспользовался опытом уважаемого товарища phoenixweiss в его туториале. Однако хочу отметить один важный момент, поэтому прошу сначала ознакомиться с материалом по ссылке! Необходимо, чтобы inadyn стартовал при запуске chroot-среды. В принципе, это сделать не сложно, прописав его в Crontab с директивой reboot, чтобы он поднимался автоматически при загрузке системы. Однако, установив пакет cron и прописав таким образом в него inadyn, получил понимание того, что директива reboot совершенно не работает в chroot.

Подумал! Придумал! Зачем изобретать велосипед, ведь у нас уже есть очень кошерный способ автозагрузки важных для нас пакетов через /chroot-services.list. Им то и решил воспользоваться. Однако, чтобы наш пакет запустился, запускающий файл для пакета должен иметь расположение /etc/init.d/inadyn и реагировать на параметры start/stop/restart/reload/status. Осталось, правда, научиться писать Bash-скрипты, но и это для меня (человека, который второй раз в жизни видит консоль Linux в живую) оказалось не сложно, пару часов гугления и я родил свой первый скрип:

Содержимое файла /etc/init.d/inadyn
#!/bin/sh

# Проверяем параметры запуска
case $1 in
	start) # Старт
		# Если пакет запущен, он вернёт свой PID
		if [ -z "$(pidof inadyn)" ];
		then
			# Если PID пустой, значит пакет не запущен! Запустим пакет
			/usr/sbin/inadyn
			echo "[ \033[1;32mok\033[0m ] Starting DNS Server: inadyn."
		Else
			# Иначе пакет запущен!
			echo "[ \033[1;31mfailure\033[0m ] Starting DNS Server: inadyn already running."
		fi
		;;
	stop) # Стоп
		# Если пакет запущен, он вернёт свой PID
		if [ -z "$(pidof inadyn)" ];
		then
			# Если PID пустой, значит пакет не запущен и останавливать нечего
			echo "[ \033[1;31mfailure\033[0m ] Stoping DNS Server: inadin is not running."
		Else
			# Иначе пакет запущен. Убиваем его по PID
			for pid in $(pidof inadyn)
			do
				kill -9 "$pid"
			done
			echo "[ \033[1;32mok\033[0m ] Stoping DNS Server: inadin."
		fi
		;;
	restart|reload) # Перезапуск
		$0 stop
		sleep 3
		$0 start
		;;
	status) # Статус
		# По аналогии, выводим статус
		if [ -z "$(pidof inadyn)" ];
		then
			echo "[ \033[1;33minfo\033[0m ] Status DNS Server: inadin is not runned."
		else
			echo "[ \033[1;33minfo\033[0m ] Status DNS Server: inadin is runned."
		fi
		;;
	*)
	echo "Usage: $0 {start|stop|restart|reload|status}"
	exit 1
	;;
esac

exit 0

Сохраним этот код в файл /etc/init.d/inadyn. Опять же, ленивые без проблем могут скачать готовый скрипт по ссылке. Теперь мы можем добавить строку с названием пакета в файл /chroot-services.list и проверить, остановив и запустив среду chroot Превосходно!
Установка torrent-клиента Transmission

Пожалуй, лучший torrent-клиент для MBL – это Transmission. Давайте же быстрее его установим:
(chroot-debian)/# sudo apt-get install transmission-daemon

Если установка прошла успешно, то по её окончанию будет запущен демон transmission-daemon. Для управления демоном используются следующие команды:
(chroot-debian)/# /etc/init.d/transmission-daemon start
(chroot-debian)/# /etc/init.d/transmission-daemon stop
(chroot-debian)/# /etc/init.d/transmission-daemon reload

Тут не сложно понять, что для чего нужно. Так же необходимо поправить настройки transmission-daemon, которые располагаются в файле /etc/transmission-daemon/settings.json. Файл имеет формат JSON. Можно его настроить самостоятельно, а можно скачать мой конфигурационный файл по ссылке, предварительно переправив ссылки на каталоги. С описанием всех директив можно ознакомиться по ссылке. В моём конфиге уже настроен автоподхват .torrent файлов из каталога /mnt/Torrents/Init/ и автоматически начинается скачивание торрентов.

Так же, чтобы демон transmission автоматически запускался со стартом chroot, нужно добавить строку “transmission-daemon” в файл /chroot-services.list относительно корня каталога chroot.

Для проверки результата выполним перезагрузку chroot-среды. Если всё прошло отлично, мы увидим это:


Для доступа в web-интерфейс нужно перейти по ссылке http://mybooklive:9091/transmission/web/. Для детальной информации предлагаю посетить сайт проекта, а если кто-то ищет, где утянут gui, то велком сюда!

Теперь наш MBL стал немного круче, чем простая коробочка с Linux на борту. Но это ещё не всё!

Установка медиа сервера MediaTomb

Каждый, конечно, сам для себя решает, какой медиа сервер использовать, однако лично для меня Twonky мало! Стоял выбор между установка miniDLNA и MediaTomb. Сделал выбор в пользу второго.

Для начала остановим работу службы Twonky сервера на MBL. Повредить он нам в принципе не должен, но всё же, лучше отключить его за ненадобностью:

MyBookLive:~# /etc/init.d/twonky stop

А так же в разделе Settings->Media->Twonky Service в web-оболочке MBL.
Далее, переключаемся в среду chroot и запускаем установку MediaTomb:
(chroot-debian)/# sudo apt-get install mediatomb

Система должна проинформировать, что будет установлено много зависимых пакетов, на что мы соглашаемся. Не лишним было бы ещё установить пакеты ffmpegthumbnailer и ffmpeg для отображения тумбнейлов:
(chroot-debian)/# sudo apt-get install ffmpegthumbnailer ffmpeg

Для корректной работы Mediatomb, всё же, я рекомендую установить русскую локаль, иначе кириллические имена файлов в системе и web-интерфейсе будут выглядеть так: “????????????.avi”. Для управления приложением используются команды:
(chroot-debian)/# /etc/init.d/mediatomb start
(chroot-debian)/# /etc/init.d/mediatomb stop
(chroot-debian)/# /etc/init.d/mediatomb restart

По аналогии с Transmission, тут всё легко. Теперь стоит немного модифицировать настройки приложения, файл которых расположен в /etc/mediatomb/config.xml. Более подробную информацию по описанию конфигурации можно почерпнуть по ссылке. Однако, можно использовать и мой конфигурационный файл, предварительно заменив в нём 14-ую строку “uuid:88be34d6-51bd-4cd4-a4a3-a663dd068969” на аналогичную из вашего дефолтного конфига (ну а если её там не было – оставляй мою). Судя по опыту интернет-сообщества, у некоторых с такими настройками не стримятся mkv файлы. В таком случае строку 91 моего конфига стоит заменить на одну из строк ниже:
<map from="mkv" to="video/x-mkv"/>
<map from="mkv" to="video/x-msvideo"/>

После этого стоит перезапустить сервер и попробовать попасть в web-интерфейс медиасервера по ссылке http://mybooklive:49152/.
Если web-интерфейс успешно открылся, значит всё работает отлично! В нём можно расшаривать директории с медиа-файлами. Осталось теперь прописать mediatomb в автозагрузку /chroot-services.list (последней строкой, сразу после transmission-daemon, нужно добавить mediatomb). После перезагрузки chroot теперь должны запуститься apache2, inadyn, transmission и mediatomb – отлично!
У проекта есть сайт, где, естественно, можно найти исчерпывающую информацию. Ещё нашёл хороший faq по mediatomb на русском, мануал по подключению субтитров к mediatomb и информацию по настройке транскодирования (ссылка1, ссылка2). Настраивать их не стал, так как нет по факту телеящика с поддержкой DLNA (его приобретение ожидается только после окончания ремонтных работ дома), поэтому, возможно, на эту тему статью дополню позже.
Установка Monitorix

Monitorix является одним из лучших, на мой взгляд, пакетов для мониторинга состояния железа. Его преимущества заключаются в том, что он по сути не нагружает MBL постоянной генерацией данных, а генерирует их только в момент обращения пользователя к web-интерфейсу пакета. Ну что же, установим его? Для начала нам необходимо установить зависимые пакеты:
(chroot-debian)/# sudo apt-get install rrdtool librrds-perl libwww-perl libdbi-perl libemail-date-format-perl libmime-lite-perl libmime-types-perl  libnet-daemon-perl libplrpc-perl nullmailer

Какие-то из пакетов уже были установлены, какие-то ещё нет – не страшно! Теперь начинаем устанавливать сам Monitorix:
(chroot-debian)/# sudo wget -P / http://www.monitorix.org/monitorix_3.3.0-izzy1_all.deb
(chroot-debian)/# sudo dpkg -i /monitorix_3.3.0-izzy1_all.deb

Если процесс установки остановится в связи с нехваткой зависимых пакетов, то исправляем ситуацицию:
(chroot-debian)/# sudo apt-get -f install
(chroot-debian)/# sudo dpkg -i /monitorix_3.3.0-izzy1_all.deb

Теперь, когда установка завершена, нам необходимо отредактировать файл /etc/apache2/conf.d/monitorix.conf и заменить в нём соответствующие настройки на код ниже:
<Directory /usr/share/monitorix/cgi-bin/>
		DirectoryIndex monitorix.cgi
		Options ExecCGI
		order deny,allow
		deny from all
		allow from all # Ну или пишем IP-адрес, с которого хотим заходить в web-интерфейс
</Directory>

Теперь перезапускаем apache2 и сам monitorix:
(chroot-debian)/# /etc/init.d/monitorix restart
(chroot-debian)/# /etc/init.d/apache2 restart

И проверяем работу пакета через web-интерфейс http://mybooklive:81/monitorix/.
Если всё сделано верно, то ты увидишь тоже, что на скринах выше. Стоит так же помнить, что настройки программы находятся в файлы /etc/monitorix.conf. Вооружившись документацией с сайта проекта, можно настроить самому, ну или скачать мой файл конфигурации.
Заключение

Ну вот, %username%, приложив немного усилий, на выходе мы получили коробку с достойным функционалом, песочницу и стимулятор фантазии. В статье я настроил MBL исключительно под свои хотелки, но перспективы его использования теперь стали по истине безграничными! После установки Chroot мы развязали себе руки, и теперь, словно скульптор, можем приступать к лепке своих творений! Желаю успехов и творческого полёта. И надеюсь, что сообщество с интересом встретит перспективу дальнейшего совершенствования девайса!
Полезные ссылки

  1. Сетевое хранилище данных «WD My Book Live» и его доработка — доработки устройства от товарища cmepthuk.
  2. Создаем личное облако на 3 Тб — более подробный пост про OwnCloud от товарища phoenixweiss.
  3. WD MyBook Live — расширение стандартной функциональности — интересные доработки от товарища ZimniY.
  4. Два DNLA-сервера на одном WD My Book Live — позитивный опыт скрещивания от товарища gorynych_zmey.
  5. NAS Western Digital My Book Live — ветка по устройству на форуме ixbt.
  6. Разбор, восстановление и обзор WD MyBook Live — вскрытие и попытка восстановление устройства от отечественного комрада.
  7. Backup Images Of MyBook (MyBook Live At End Of Page) — инструкция по снятию бэкапа.
  8. Debricking Script That Can Keep Data — инструкция по раскирпичиванию устройства.
  9. Официальный репозиторий прошивок — респаун котиков, радуги и добра.
  10. reinstall scripts (updateFirmwareFromFile.sh, share-param.sh, etc.) — реинсталяция скриптов обновления прошивки. На случай если ШЕФ, ВСЁ ПОТЕРЯНО!

habr.com

WD My Book Live - NASтройка

И вот это ЧУДО-ЮДО заморское у меня дома! Надо сказать, что аппарат готов к работе прямо как есть - из коробки.

 Я подключил его к своему D-Link DIR - 615. Девайс был без проблем подхвачен и получил внутренний IP-адрес.

Включив ноут я обнаружил NAS в папке Сеть.

В верхней вкладке (Запоминающие устройства) находится линк на приданный MBL IP-адрес в локальной сети (MBL-роутер-ноут). Запустив его попадаем через браузер в WEB-морду MBL.



















Настройка
Настройка накопителя производится через Web-интерфейс доступный по адресу http://mybooklive_ip/UI/ , где mybooklive_ip — IP-адрес накопителя.


Настройки — Система

Здесь можно задать сетевое имя устройства и его описание, выбрать язык интерфейса, выполнить регистрацию накопителя. Также можно посмотреть информацию о серийном номере диска и его использовании.




Настройка часового пояса и обновления времени через NTP-сервер.



Обновление прошивки устройства. Возможно как по сети, так и из предварительно скачанного файла.




При возникновении ошибок и различных нестандартных ситуаций возможно настроить автоматическое уведомление на электронную почту. Также об ошибках пользователь будет уведомляться при следующем заходе в Web-админку.






Включение спящего режима жёсткого диска позволит не только снизить энергопотребление, но и снизить его температуру. В данном режиме диск будет останавливаться через 10 минут отсутствия активности.




Настройки — Сеть
Здесь можно настроить сетевое подключение (статический IP или получение по DHCP), указать рабочую группу и настроить FTP-сервер.




Настройки — Утилиты

В этом разделе можно провести диагностику жёсткого диска, восстановление заводских настроек, а также выключить или перезагрузить устройство. Просто так из розетки выдёргивать его нельзя! Это может привести к потере несохранённых данных.





Настройки — Удалённый доступ
Позволяет настроить удалённый доступ к устройству через Интернет.






Настройки — Мультимедиа
Позволяет открыть доступ к медиаконтенту по DLNA для мультимедиа устройств в локальной сети. Используются службы Twonky и iTunes.




Папки общего доступа

Здесь можно создавать новые папки общего доступа и ограничить к ним доступ. Также возможно указать тип хранимого контента. По-умолчанию создана только одна папкаPublicс неограниченным доступом.




Резервные копии
Позволяет управлять резервными копиями информации с компьютера, а также резервными копиями самого накопителя.




Поддержка




Как видно настройка MBL через WEB-морду интуитивно понятна и особых трудностей не вызывает.

Для более детального ознакомления с девайсом существует инструкция. Скачать её можно здесь.

mybooklive.nethouse.ru

Персональное «облако» или знакомство с WD My Book Live. | Дайджест новостей

Компания Western Digital всемирно известна как производитель жестких дисков. Но мир находится в динамике, все течет, все меняется. В погоне за кошельком потребителя приходится идти на ухищрения - расширять каталог устройств, добавлять что-то новенькое. Как раз о подобном устройстве и пойдет речь, встречаем сетевое хранилище WD My Book Live.

Перечень технических характеристик:

✔Производитель: Western Digital

✔Модель: My Book Live

✔Тип устройства: Сетевое хранилище

✔Защита: Kensington lock

✔Объем: 3000 Гб

✔Форм-фактор HDD: 3.5"

✔Количество мест под HDD: 1

✔Порт подключения: RJ45

✔Источника питания: Внешний

✔Габариты (ШхВхД): 50x167x139 мм

Упаковка и комплектация:

Цветовая гамма при оформлении упаковки в немалой степени намекает на облачные системы. My Book Live гордо повествует о том, что будет работать с вашим iPad. Из особенностей указана поддержка DLNA, поддержка Windows 8 и трех летняя гарантия от производителя.

На обратной стороне упаковки повествуют о методе подключения устройства. Плюсом устройства является его независимость от персонального компьютера или ноутбука, т.е. устройство автономно.

По бокам предоставлена дополнительная информация: поддержка фирменного ПО, защищенность данных, порты и простота подключения устройства.

На нижней стороне указаны системные требования и комплектация. В качестве поддерживаемых браузеров почему - то упомянули только Internet Explorer, Safari и FireFox.

Внутри упаковано все очень компактно и грамотно. При перевозке будьте уверены, что ваше устройство не пострадает. Разве что при пересылке между городами вы воспользуетесь услугами почты Росси, тогда рекомендую усилить упаковку.

В комплекте присутствует: диск с ПО, внешний источник питания, Ethernet кабель, гарантийный талон и брошюра.

Контейнер упакован в пакет и зафиксирован по бокам пластиковыми зажимами.

Внешний вид устройства:

Устройство смотрится стильно и компактно. Корпус выполнен из гладкого матового пластика, отпечатки пальцев не остаются, что очень порадовало.

Предусмотрены отверстия для вентиляции сверху, сзади и снизу. Охлаждение пассивное.

Для установки устройства и понижения вибрации от жесткого диска предусмотрены резиновые ножки.

Разъемы: кнопка сброса, Rj45, вход для источника питания, замок Кенсингтона.

Предусмотрена индикация режима «сна» (синий), активности (зеленый). Светит слабо, дискомфорта не вызывает.

Устройство обладает компактными размерами: высота 165 мм, глубина 138 мм, толщина 49 мм. Для некоторых станет неудобством, что для работы устройства необходима дополнительная розетка. Но следует учитывать, что это необычный жесткий диск, это автономное сетевое хранилище, обладающее широким функционалом.

Функциональность устройства и ПО

Подключаем кабель Ethernet к роутеру, затем включаем питание и устанавливаем ПО с диска. После данных действий в системе появляется сетевой диск.

Далее нам предлагают выбрать одно из действий: открыть папки общего доступа, произвести резервное копирование, настроить работу My Book Live, настроить удаленный доступ через смартфон или планшет.

При попытке настроить работу хранилища, сразу предлагается обновить устройство.

Для управления сетевым хранилищем предусмотрен веб-интерфейс, перечислим разделы:

✎Настройки

✎Пользователи

✎Папки общего доступа

✎Точки сохранения

✎Поддержка

Настройки: Раздел содержит 6 вкладок

В общем разделе можно сменить язык интерфейса, зарегистрировать девайс и задать сетевое имя. В следующем разделе можно установить дату и время.

Далее, можно настроить автоматическое обновление микропрограммы по расписанию.

В данной вкладке можно настроить автоматическую отправку сообщений об изменении статуса устройства на электронную почту, а в следующей включить режим пониженного энергопотребления. Спустя 10 минут простоя жесткий диск будет уходить в режим «сна».

Во вкладке резервное копирование доступно лишь изменение максимального объема для резервных копий, выбор общей папки и включение поддержки Time Machine для Mac.

Сеть: Конфигурация ЛВС – возможность задать статический IP адрес устройству. Изменение рабочей группы и активация FTP (протокола передачи данных).

Утилиты: Диагностика – по сути, это проверка жесткого диска на сбои. Восстановление заводских параметров, стирает все данные с накопителя и сбрасывает все параметры меню.

Перезагрузка или выключение устройства - по логике следует заходить в данное меню и отключать устройство, а не выдергивать блок питания из розетки, это не совсем удобно.

Есть возможность сохранения всех настроек в отдельный файл, в дальнейшем его можно загрузить.

Удаленный доступ: с помощью приложения WD2go возможна настройка удаленного доступа к хранилищу посредством смартфона или планшета. Это все равно, что добавить к вашему смартфону 3 терабайта постоянной памяти, вы сможете просматривать любой медиа – контент находящийся на WD My Book Live или сервисе Dropbox.

Мультимедиа: доступно два сервиса, TwonkyMedia (DLNA) и iTunes. TwonkyMedia – довольно любопытная штуковина, если установить ее на все домашние устройства хранящие контент, то можно синхронизировать фото, музыку и видео, и неважно где именно находится информация, у вас будет возможность ее поиска и просмотра. При этом можно выбрать любой контент и проиграть его на определенном устройстве. К примеру, фотографии находятся на ноутбуке, но просмотреть вы их можете в режиме реального времени на фоторамке или ТВ.

Пользователи: позволяет добавить новых пользователей и назначить разрешения на доступ к папкам общего доступа.

Папки общего доступа: позволяет добавить новые папки общего доступа и предоставить пользователям полный или ограниченный доступ к информации, которой вы хотите поделиться.

Точки сохранения: позволяет создать точку восстановления на сетевом устройстве или локальном устройстве USB.

Поддержка: предоставляет пользователям устройства необходимую информацию для решения проблем в процессе эксплуатации устройства.

В правом верхнем углу возможно задать пароль для защиты доступа к накопителю.

Дополнительное ПО

Список дополнительного ПО: WD Setup Software (утилита для установки сетевого накопителя в системе), WD SmartShare (программа резервного копирования), WD Quick View (отображение статуса накопителя в трее), WD 2go (программа просмотра файлов), WD Photos (программа просмотра фотоснимков), My Net View (обнаруживает устройства в локальной сети и отображает сведения о них), WD Link (утилита для обнаружения накопителей в сети).

Подробнее остановимся на WD SmartShare, в данную программу интегрирован журнал событий.

На главной странице можно выбрать каким сервисом воспользоваться, можно произвести резервное копирование на сетевой накопитель WD либо воспользоваться услугами WD Dropbox.

Файлы группируются следующим образом: документы, фильмы, музыка, рисунки, другое. К сожалению, возможность создания резервной копии операционной системы непредусмотрена.

С помощью SmartShare вы легко сможете настроить резервное копирование информации автоматически или по расписанию.

Тест

Тестирование было проведено с использованием утилиты ATTO Disk Benchmark. Были достигнуты следующие показатели: скорость чтения до 45 МБ/с, а скорость записи до 36 МБ/с. Показатели скромные, но производительности жесткого диска вполне достаточно для просмотра любого HD контента. Следует также отметить, что в процессе работы жесткий диск поскрипывает, что может вызвать дискомфорт. Кроме того, несмотря на резиновые ножки, часть вибрации отдается на стол.

Заключение

Понравилось: компактные размеры, низкий уровень шума при работе, дизайн, на матовой поверхности не остается отпечатков; качество сборки; приемлемая скорость; фирменное программное обеспечение; автономная работа.

Не понравилось: пассивное охлаждение, для долгой жизни винчестера лучше озаботиться дополнительным обдувом; небольшая вибрация, ножки не гасят ее полностью; поскрипывает/стрекочет, на слух неприятно; отсутствие USB порта; требуется роутер и пустая розетка.

club.dns-shop.ru

Возвращаем к жизни WD My Book Live.

Сетевой накопитель Western Digital My Book Live - довольно интересное в функциональном плане и не дорогое устройство. По этой причине и стало довольно популярно для домашнего использования. Кому интересно, без труда найдет подробное описание и отзывы владельцев в сети, я же расскажу о ремонтопригодности данного девайса. Ну, приступим...

Разбираем WD My Book Live

Вот так с ходу, разобрать My Book Live, при этом ничего не сломав, та еще задачка. Дело в том, что корпус удерживают внутренние фиксаторы-защелки, никак себя не обнаруживающие при внешнем осмотре. Корпус My Book Live собран добротно и не люфтит, потому лучше заранее знать где расположены эти самые защелки.

Чтобы не поцарапать и не ковырять корпус отвертками, лучше всего защелки открыть чем-нибудь тонким, твердым и плоским. Для вскрытия я использовал обычный широкий канцелярский нож, поочередно просовывая его в щель в указанных местах. После чего просто сдвигаем крышку.

Надеюсь, приведенные картинки и описание помогли без ущерба вскрыть устройство. Теперь перейдем к основной части, а именно "раскирпичеванию" My Book Live.

Замена жесткого диска и прошивка My Book Live

Главным недостатком WD My Book Live можно считать то, что он не имеет собственной энергонезависимой памяти и всё программное обеспечение (прошивка устройства) записана на жестком диске, где располагаются пользовательские данные. Собственно, отсюда и все проблемы со сменой жесткого диска и ремонтопригодностью устройства.

Мне принесли "окирпиченный" My Book Live, на HDD которого обнаружилось просто огромное число битых секторов. Приговор однозначный - замена жесткого диска на аналогичный - 1Tb Western Digital Caviar Green IntelliPower. В принципе, можно совершить некоторый апгрейд и установить 2Tb или 3Tb, тут уже всё зависит от вашего желания и возможностей.

Пришло время заняться непосредственно прошивкой нашего устройства. Для этого нам понадобится компьютер с Linux на борту. Я использовал загрузочную флешку с дистрибутивом Linux Mint, быстрее и удобнее. Если само слово Linux вас пугает, то наверное, дальнейшие действия следует доверить кому-то другому.

Кроме компьютера с Linux, потребуется актуальная прошивка My Book Live и скрипт debrick.sh, за который огромное спасибо dan kvelstad (страничка скрипта).


Официальная страница поддержки WD My Book Live. Прошивку лучше брать с одного из двух зеркал: зеркало#1 | зеркало#2


  1. Качаем с одного из зеркал или сайта WD последнюю прошивку (apnc-##########.deb). Извлекаем из .deb пакета образ диска rootfs.img (если вы еще не пользуетесь архиватором 7zip, то самое время начать) и закидываем его на флешку. Туда же кладем и скрипт debrick.sh
  2. Подключаем жесткий диск к материнской плате вашего компьютера. Рабочий диск лучше отключить, все равно загружаться будем с флешки.
  3. Загружаем Linux Mint или какой там у вас (все действия буду писать именно для Mint). Для работы скрипта необходим mdadm, устанавливаем его через менеджер пакетов. Самому скрипту желательно выставить атрибут исполняемого файла.
  4. Запускаем терминал и выясняем куда подцепился наш новый жесткий диск:
[email protected] ~ $ sudo fdisk -l
Disk /dev/sda: 1000.2 GB, 1000204886016 bytes
255 heads, 63 sectors/track, 121601 cylinders, total 1953525168 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
Disk identifier: 0x00000000
Disk /dev/sda doesn't contain a valid partition table

Видим, что /dev/sda - это наш подопечный и он девственно чист. Все приготовления закончены и осталось только выполнить команду:

debrick.sh /dev/sda rootfs.img destroy

Здесь мы выполняем скрипт debrick.sh, передав ему в качестве параметров название нашего жесткого диска - /dev/sda, прошиваемый образ - rootfs.img и указываем что все данные можно стереть и разметить диск заново - destroy.

Не забудьте правильно указать пути, как к самому скрипту, так и к прошиваемому образу. Скрипт запускается с root правами. Вот как это было у меня:

[email protected] ~ $ sudo -i
mint ~ # '/home/mint/Desktop/debrick.sh' /dev/sda '/media/mint/SONYAPE/rootfs.img' destroy
********************** DISK **********************
script will use the following disk:
Error: /dev/sda: unrecognised disk label
is this REALLY the disk you want? [y] y
********************** IMAGE **********************
********************** IMPLEMENTATION **********************
everything is now prepared!
device: /dev/sda
image_img: /media/mint/SONYAPE/rootfs.img
destroy: true
this is the point of no return, continue? [y] y
32+0 records in
32+0 records out
33554432 bytes (34 MB) copied, 0.0387272 s, 866 MB/s
32+0 records in
32+0 records out
33554432 bytes (34 MB) copied, 0.0349998 s, 959 MB/s
32+0 records in
32+0 records out
33554432 bytes (34 MB) copied, 0.0357555 s, 938 MB/s
32+0 records in
32+0 records out
33554432 bytes (34 MB) copied, 0.0342852 s, 979 MB/s
Testing with pattern 0x00: done
Reading and comparing: done
GNU Parted 2.3
Using /dev/sda
Welcome to GNU Parted! Type 'help' to view a list of commands.
(parted) mklabel gpt
(parted) mkpart primary 528M 2576M
(parted) mkpart primary 2576M 4624M
(parted) mkpart primary 16M 528M
(parted) mkpart primary 4624M -1M
(parted) set 1 raid on
(parted) set 2 raid on
(parted) quit
Information: You may need to update /etc/fstab.
Warning: blocksize 65536 not usable on most systems.
mke2fs 1.42.5 (29-Jul-2012)
mkfs.ext4: 65536-byte blocks too big for system (max 4096)
Proceed anyway? (y,n) y
Warning: 65536-byte blocks too big for system (max 4096), forced to continue
Filesystem label=
OS type: Linux
Block size=65536 (log=6)
Fragment size=65536 (log=6)
Stride=0 blocks, Stripe width=0 blocks
15144960 inodes, 15191344 blocks
0 blocks (0.00%) reserved for the super user
First data block=0
Maximum filesystem blocks=133677056
232 block groups
65528 blocks per group, 65528 fragments per group
65280 inodes per group
Superblock backups stored on blocks:
65528, 196584, 327640, 458696, 589752, 1638200, 1769256, 3210872,
5307768, 8191000
Allocating group tables: done
Writing inode tables: done
Creating journal (32768 blocks): done
Writing superblocks and filesystem accounting information: done
destroying was done, would you like to continue with installation? [y] y
mdadm: size set to 1999808K
mdadm: array /dev/md0 started.
mke2fs 1.42.5 (29-Jul-2012)
Filesystem label=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
Stride=0 blocks, Stripe width=0 blocks
125184 inodes, 499952 blocks
24997 blocks (5.00%) reserved for the super user
First data block=0
Maximum filesystem blocks=515899392
16 block groups
32768 blocks per group, 32768 fragments per group
7824 inodes per group
Superblock backups stored on blocks:
32768, 98304, 163840, 229376, 294912
Checking for bad blocks (read-only test): 0.00% done, 0:00 elapsed. (0/0/0 errdone
Allocating group tables: done
Writing inode tables: done
Creating journal (8192 blocks): done
Writing superblocks and filesystem accounting information: done
mdadm: added /dev/sda2
synchronize raid... done
copying image to disk...
3999616+0 records in
3999616+0 records out
2047803392 bytes (2.0 GB) copied, 174.816 s, 11.7 MB/s
mdadm: stopped /dev/md0
all done! device should be debricked!

Как видите, все завершилось наилучшим образом и в итоге мы имеем работающий WD My Book Live. Если остались вопросы, пишите в комментариях. В заключение, хочу поблагодарить участников форума ixbt.com за их неоценимый вклад в решении технических проблем.

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

mdex-nn.ru

Western Digital My Book Live User Manual: Подключение и устранение неполадок

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ НАКОПИТЕЛЯ И НАЧАЛО РАБОТЫ С НИМ – 16

5. Продолжайте выполнять указания, изложенные на экране

и в разделе «Создание персональной облачной системы с помощью

WD 2Go и регистрация» на странице 16.

„

Если ваше устройство не обнаружено, перейдите к разделу

«Подключение и устранение неполадок» на странице 16.

Подключение и устранение неполадок

Если программа установки не обнаруживает устройство в сети,
она отображает экран «Подключение — My Book Live не найдено».

1. Выполните действия, перечисленные на экране, чтобы убедиться в том,

что устройство:

„

Включено в работающую электророзетку.

„

Подключено к маршрутизатору.

„

Имеет на передней панели индикатор, постоянно светящийся

зеленым.

2. Нажмите на кнопку «Обновить».

„

Если устройство по-прежнему не обнаружено, нажмите

Служба поддержки WD, чтобы получить дополнительные указания

или обратиться в службу поддержки WD.

Создание персональной облачной системы с помощью WD 2Go
и регистрация

Через службу WD 2go вы можете получить дистанционный доступ к своей

персональной облачной системе хранения My Book Live без абонентской

платы. После того, как вы войдете в WD 2go, устройство My Book Live будет

подключено к вашему компьютеру как локальный диск, и его папки станут

доступны дистанционно с любого компьютера типа Mac* или PC.

*Служба WD 2go не поддерживается в Mac OS X Leopard (10.5.x)

  • Руководство по эксплуатации My Book Live

MY BOOK LIVE РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПОДКЛЮЧЕНИЕ НАКОПИТ...

Страница 22

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ НАКОПИТЕЛЯ И НАЧАЛО РАБОТЫ С НИМ – 17

1. Чтобы зарегистрировать это устройство, на экране «Персональная

облачная система» установите флажок «Также использовать эти
сведения для регистрации My Book Live», если он еще не установлен.

2. Укажите свои имя, фамилию и адрес электронной почты, а затем

нажмите Отправить.

3. На экране «Аутентификация пользователя» выберите из раскрывающегося

списка учетную запись пользователя My Book Live. Выбранная учетная
запись будет подключена к вашей учетной записи WD 2go.

4. Получите по электронной почте письмо для подтверждения учетной

записи, выполните требуемые действия, а затем нажмите Далее.

Примечание: Если ваш фильтр спама не пропускает письма от компании

WD, то это письмо может быть помещено в папку «Спам»
в вашей почтовой системе.

В windows 8

Страница 23

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ НАКОПИТЕЛЯ И НАЧАЛО РАБОТЫ С НИМ – 18

5. Установка устройства My Book Live завершена. Теперь вы можете начать

пользоваться устройством, пройдя по одной из ссылок на экране или
нажать Готово, чтобы закрыть программу установки.

С чего начать без программы установки из Интернета
(в Windows и Mac OS)

Приступая к работе без программы установки из Интернета, вы можете:

„

Пользоваться накопителем My Book Live как внешним жестким
диском, удобно обмениваясь с ним файлами.

„

Настраивать накопитель при помощи панели управления My Book Live.
(См. «Работа с панелью управления My Book Live» на странице 58.)

„

Сохранять и восстанавливать файлы при помощи компонента
Windows «Архив файлов» (см. «C помощью функции «Архив файлов»
в Windows 8» на странице 40) программы архивации Windows
(см. «Работа с программой архивации в Windows Vista и Windows 7»
на странице 40) или программы Apple Time Machine (см.
«Работа с программой Apple Time Machine» на странице 42).

В Windows 8

Как открыть папку Public
Открыть накопитель, не пользуясь программой установки из Интернета,
можно следующим образом:
1. Подключите накопитель к локальной сети (см. «Подсоединение

накопителя» на странице 12).

2. На Панели инструментов выберите Проводник

.

3. Выберите Сеть > MYBOOKLIVEDUO и перейдите в папку Public на

накопителе.

В windows 7 и vista

Страница 24

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ НАКОПИТЕЛЯ И НАЧАЛО РАБОТЫ С НИМ – 19

4. Дважды нажмите на значок папки Public. Появятся значки вложенных

папок Shared Music, Shared Pictures, Shared Videos и Software. Теперь вы
можете переносить медиафайлы в соответствующие папки при помощи
Проводника Windows.

В Windows 7 и Vista

Как открыть папку Public
Открыть накопитель, не пользуясь программой установки из Интернета,
можно следующим образом:
1. Подключите накопитель к локальной сети (см. странице 12).
2. Выберите

> Компьютер > Сеть > MYBOOKLIVE и перейдите в папку

Public на накопителе.

3. Дважды нажмите на значок папки Public. Появятся значки вложенных

папок Shared Music, Shared Pictures, Shared Videos и Software. Теперь вы
можете переносить медиафайлы в соответствующие папки при помощи
Проводника Windows:

4. Подключите общую папку Public устройства My Book Live для быстрого

доступа к ней в дальнейшем:

„

В разделе «Сеть» Проводника Windows выберите MyBookLive.

„

Нажмите правую кнопку мыши на папке Public и выберите
в появившемся меню пункт Подключить сетевой диск.

„

Выберите требуемую букву из раскрывающегося списка «Диск».

„

Установите флажок Восстанавливать при входе в систему.

„

Нажмите Готово. Ваша общая папка Public теперь подключена как
сетевой диск.

В mac os x

Страница 25

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ НАКОПИТЕЛЯ И НАЧАЛО РАБОТЫ С НИМ – 20

Как вызвать Панель управления My Book Live для настройки накопителя
Чтобы вxызвать панель управления My Book Live для настройки накопителя:
1. Подключите накопитель к локальной сети (см. странице 12).
2. Запустите браузер и в его адресной строке наберите

http://<имя или IP-адрес накопителя>. Пример: http://192.168.1.10
или http://mybooklive

Примечание: Если вам неизвестен IP-адрес вашего устройства

My Book Live, выполните настройку с помощью программы
WD Quick View (см. «Управление накопителем при помощи
WD Quick View» на странице 48)
. Загрузить программу
установки WD Quick View можно из виртуального центра
обучения по адресу

http://www.wd.com/setup

.

3. Перейдите к разделу «Работа с панелью управления My Book Live» на

странице 58.

В Mac OS X

Как открыть папку Public при помощи Finder
1. В разделе «Общий доступ» на боковой панели Finder выберите

MyBookLive.

2. Если появится экран авторизации, выберите Как гость, а затем нажмите

Подключиться, чтобы открыть общую папку:

3. Дважды нажмите на значок папки Public, чтобы отобразить вложенные

папки: Shared Music, Shared Pictures и Shared Videos. Теперь вы можете

перетаскивать файлы в общие папки при помощи Finder:

Примечание: На рабочем ст.ически появится значок папки Public.

4. Если вы желаете, чтобы значок общего накопителя постоянно

отображался на рабочем столе, создайте его псевдоним. Это можно

сделать одним из двух способов:

Примечание: Прежде чем создавать псевдоним, выберите Finder >

Настройки и убедитесь в том, что напротив пункта
Подключенные серверы установлен флажок.

MY BOOK LIVE РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПОДКЛЮЧЕНИЕ НАКОПИТ...

Страница 26

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ НАКОПИТЕЛЯ И НАЧАЛО РАБОТЫ С НИМ – 21

„

Нажмите на объект, псевдоним которого требуется создать

(например, Shared Music), и удерживайте кнопку мыши нажатой.

Теперь удерживая одновременно нажатыми клавиши Cmd и Option,

перетащите выбранный объект в то место, где требуется разместить

его псевдоним. В результате вместо перемещения объекта на новом

месте будет создан его псевдоним.

-ИЛИ-

„

Нажмите правую кнопку мыши на объекте, псевдоним которого вы
желаете создать (например, Shared Music), а затем выберите Файл >
Создать псевдоним
.

Как обнаружить и настроить накопитель при помощи Bonjour
1. Откройте Safari и нажмите на значок закладки:

2. Выберите Bonjour, а затем дважды нажмите на значок накопителя

My Book Live. Появится главная страница панели управления
My Book Live.

3. Перейдите к разделу «Элементы панели управления» на странице 60.

Что можно сделать дальше

Страница 27

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ НАКОПИТЕЛЯ И НАЧАЛО РАБОТЫ С НИМ – 22

Что можно сделать дальше?

Теперь ваш накопитель My Book Live готов к работе. Накопителю присвоена
буква диска, и вы можете переносить файлы между ним и любым
компьютером в вашей сети, настроенным в соответствии с указаниями,
изложенными в этой главе. Вы также можете включить автоматическое
резервное копирование файлов с компьютера, задать индивидуальные
настройки накопителя, организовать дистанционный доступ к файлам
и использовать накопитель в качестве медиасервера.
В настоящем руководстве по эксплуатации содержатся сведения и указания
по настройке устройства My Book Live и работе с ним. Большую часть
представленных ниже сведений также можно получить в виртуальном
центре обучения по адресу

http://www.wd.com/setup

. Наиболее

распространенные действия перечислены ниже:

Как . . .

Прочтите . . .

Сохранить резервные копии файлов с компьютера на накопитель
My Book Live

странице 27

Восстановить на компьютер файлы из резервных копий, хранящихся
на накопителе My Book Live

странице 33

Настроить автообновление программы WD SmartWare

странице 39

Вызвать панель управления My Book Live из браузера

странице 59

Настроить накопитель через панель управления My Book Live

странице 64

Открыть личную папку

странице 86

Восстановить заводские настройки накопителя My Book Live

странице 72
странице 128

Обновить микропрограмму My Book Live

странице 66

Сделать резервную копию My Book Live, создав точку сохранения на
другом совместимом сетевом накопителе или в общей сетевой папке

странице 88

Получить доступ к фотоснимкам и другим файлам, хранящимся на
накопителе My Book Live, с iPhone, iPad или устройства с ОС Android

странице 96

Получить дистанционный доступ к файлам на накопителе
My Book Live через службу wd2go.com

странице 110

Включать и отключать такие приложения My Book Live, как iTunes

странице 76

Воспроизводить и транслировать медиа с накопителя My Book Live

странице 114

При помощи wd smartware (только в windows), Просмотр справочной информации, Резервное копирование и восстановление

Файлов с компьютера

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РЕЗЕРВНОЕ КОПИРОВАНИЕ И ВОССТАНОВЛЕНИЕ ФАЙЛОВ С КОМПЬЮТЕРА – 23

Резервное копирование и восстановление
файлов с компьютера

При помощи WD SmartWare (только в Windows)
C помощью функции «Архив файлов» в Windows 8
Работа с программой архивации в Windows Vista и Windows 7
Работа с программой Apple Time Machine

При помощи WD SmartWare (только в Windows)

WD SmartWare — это удобная программа, при помощи которой вы сможете:

„

Автоматически создавать резервные копии файлов — Функция
непрерывного автоматического резервного копирования моментально
создает дубликаты всех новых и изменившихся файлов.

Примечание: Автоматическое резервное копирование осуществляется

непрерывно, пока ваш компьютер и накопитель My Book Live
подключены к локальной сети. При отключении от локальной
сети резервное копирование приостанавливается.
При повторном подключении программа WD SmartWare
автоматически находит на компьютере новые
и изменившиеся файлы и продолжает осуществлять
автоматическое резервное копирование.

„

Наблюдать за ходом резервного копирования — Наглядная
программа резервного копирования распределяет файлы по
категориям и показывает ход их сохранения.

„

Без труда восстанавливать утраченные файлы — Вы можете
восстановить любой сохраненный файл, если, например, вы утратили все
данные или записали поверх нужного файла другой с таким же именем.

„

Осуществлять управление — Задавайте нужные вам параметры
резервного копирования.

Просмотр справочной информации

В программе WD SmartWare предусмотрено два вида справки:

„

Значок справки

— С каждого экрана программы WD SmartWare

вы можете легко обратиться к интерактивной справке, которая
поможет вам выполнять резервное копирование, восстановление
и настройку. Если вам непонятно, что следует делать, нажмите на
значок справки, который располагается в правом верхнем углу
каждого окна.
Чтобы закрыть экран справки после прочтения, нажмите на кнопку
X в правом верхнем углу этого окна.

„

Вкладка «Справка» — на этой вкладке, расположенной на экранах
программы WD SmartWare, находится более подробная справка.
О том, как пользоваться вкладкой «Справка», читайте на странице 26.

4

Установка программы wd smartware

Страница 29

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РЕЗЕРВНОЕ КОПИРОВАНИЕ И ВОССТАНОВЛЕНИЕ ФАЙЛОВ С КОМПЬЮТЕРА – 24

Установка программы WD SmartWare

Установка программы WD SmartWare
1. Зайдите в Виртуальный центр обучения на сайте

http://www.wd.com/setup

.

2. Выберите My Book Live.

3.

Нажмите на кнопку

Загрузка программ. Отобразится экран «Загрузка»:

4. В разделе «WD SmartWare» нажмите Загрузить.
5. Перейдите к загруженному файлу и извлеките содержимое архива zip.
6. Дважды нажмите на значок файла WD SmartWare Setup.
7. Выполните установку в соответствии с указаниями, отображаемыми

на экране.

8. Нажмите на кнопку Запустить WD SmartWare. Появится экран «Обзор»

программы WD SmartWare. (См. «Экран «Обзор» программы
WD SmartWare» на странице 25.)

Запуск wd smartware после установки, Экран «обзор» программы wd smartware

Страница 30

MY BOOK LIVE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РЕЗЕРВНОЕ КОПИРОВАНИЕ И ВОССТАНОВЛЕНИЕ ФАЙЛОВ С КОМПЬЮТЕРА – 25

Запуск WD SmartWare после установки

Запустить программу WD SmartWare после установки можно одним из
следующих способов:

„

Через значок WD SmartWare

— В области уведомлений Windows

нажмите левую или правую кнопку мыши на значке WD Quick View,
чтобы вызвать главное меню, из которого выберите пункт
WD SmartWare.

-ИЛИ-

„

Через Проводник Windows — Нажмите Пуск или ,

а затем

выберите Программы > WD SmartWare > WD SmartWare.

Экран «Обзор» программы WD SmartWare

Экран «Обзор» — это первый экран, отображаемый после запуска
программы WD SmartWare:

Интерфейс программы WD SmartWare имеет пять вкладок:

„

Обзор — Здесь находятся индикаторы содержимого, показывающие
емкость каждого накопителя My Book Live, подключенного к вашей сети.

„

Сохранение — Предназначена для работы с имеющимися резервными
копиями или создания новых копий ваших важных данных: фильмов,
музыки, документов, электронной почты и фотоснимков.

„

Восстановление — Предназначена для восстановления важных
данных, которые были утрачены или перезаписаны.

Выделить → Я нашёл инструкцию для своей компьютерной техники здесь! #manualza

manualza.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
