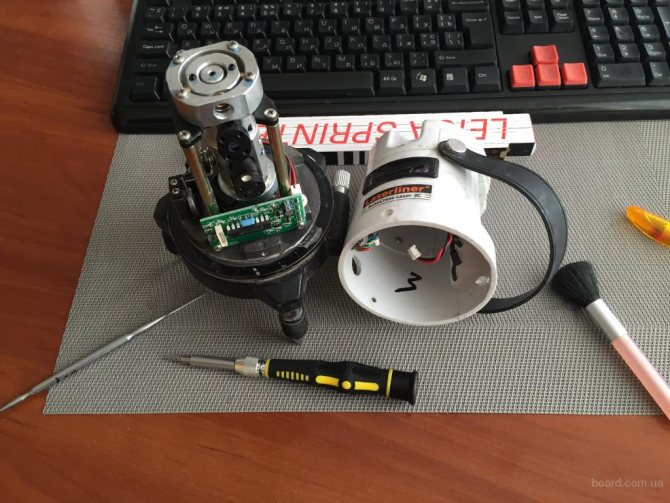

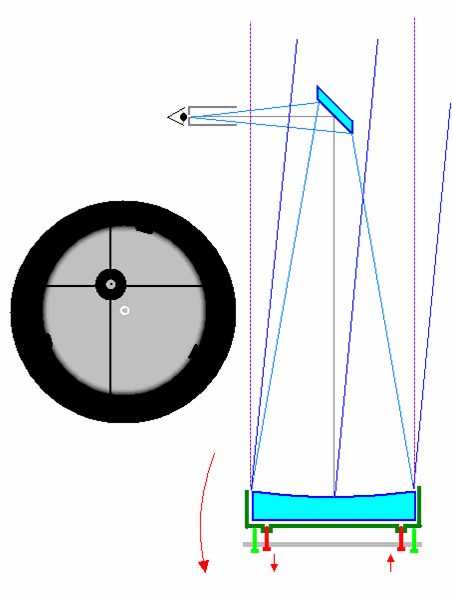

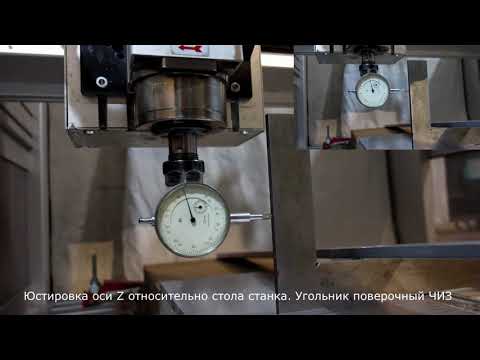

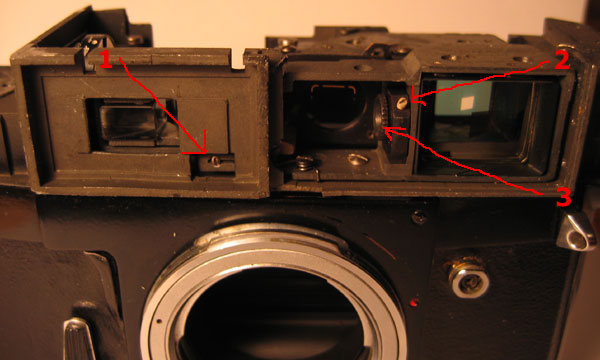

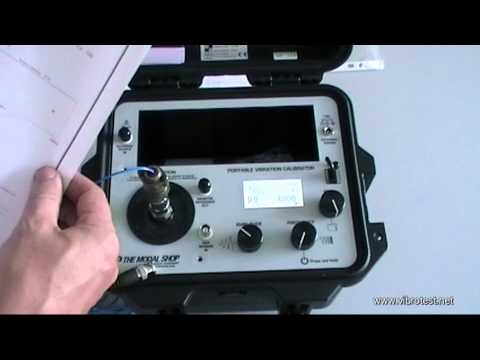

Юстировка прибора что это: Доверяй, но поверяй

Содержание

Доверяй, но поверяй

В рубрику «Новые продукты» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Любые измерения, начиная от самых простых, например измерения длины предмета, и кончая самыми сложными, определяются точностью прибора, которым проводятся измерения. Точность измерения зависит от исправности самого прибора и его прослеживаемости к соответствующему эталону, то есть в документально подтвержденном установлении его связи с государственным первичным эталоном соответствующей единицы величины

Сергей Круглов
Инженер по телевизионному тестовому
и измерительному оборудованию Rohde & Schwarz RUS

Представьте себе ситуацию: рулетка, которой вы проводите измерения, выпущена с нарушением, или ее материал деформировался из-за воздействия внешних факторов, и каждый миллиметр на ней равен 1,1 мм. Заказав доски, измеренные такой рулеткой, в результате вместо требуемых 3-метровых, вы получите доски длиной 2,7 м, что на 30 см короче.

В телерадиовещании неправильно выставленная частота может привести к нарушению вещания на соседних каналах. Чтобы избежать таких ситуаций, вы должны быть уверены в том, что используемые вами измерительные средства находятся в полном порядке и дают верные результаты. Для того чтобы быть уверенным в исправности прибора, его надо сравнить с соответствующим эталоном, выражаясь другим языком, провести поверку или калибровку.

Сначала разберемся с определениями. Поверка, калибровка, юстировка — в чем разница между этими понятиями?

Поверка, калибровка, юстировка

Поверка средств измерений — совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям. Иными словами, проверяется соответствие прибора заявленным метрологическим характеристикам согласно аттестованной методике измерений. Поверке подлежат только приборы, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений и внесенные в Государственный реестр средств измерений.



Калибровка средств измерений — совокупность операций, выполняемых в целях определения действительных значений метрологических характеристик средств измерений и не предназначенных для применения в сфере государственного регулирования обеспечения единства измерений. Калибровка выполняется с использованием эталонов единиц величин, прослеживаемых к государственным первичным эталонам соответствующих единиц величин. Вывод о пригодности делает калибровочная лаборатория.

Из вышесказанного следует, что калибровку можно провести для любого средства измерения, не предназначенного для применения в сфере государственного регулирования обеспечения единства измерений, а поверку — только для приборов, внесенных в Государственный реестр средств измерений, и ее могут проводить государственные региональные центры метрологии, аккредитованные в области обеспечения единства измерений. Например, Российский центр испытаний и сертификации — Москва (ФГУ “Ростест — Москва»).

Обновленное программное обеспечение для измерительного оборудования Rohde & Schwarz доступно на сайте компании и может обновляться как в сервисном центре, так и самими пользователями. В связи с этим хочется отметить тот факт, что обновление программного обеспечения не влияет на метрологические характеристики прибора, и после такого обновления повторная калибровка или поверка не требуются. В этом случае время проведения калибровки или поверки определяется сроком их периодичности.

Юстировка (от нем. justieren — выверять, регулировать, от лат. Justus -правильный) — порядок действий по приведению средств измерений в состояние, обеспечивающее их правильное функционирование. Другими словами, прибор надо настроить.

Юстировка измерительных приборов заключается в установлении зависимости между показаниями прибора и размером измеряемой (входной) величины. Под юстировкой часто понимают процесс подстройки или корректировки показаний выходной величины или индикации измерительного инструмента до достижения согласования между эталонной величиной на входе и результатом на выходе (с учетом оговоренной точности). При этом эта величина записывается в память прибора. При юстировке устраняются погрешности, выявленные в результате калибровки или поверки.

В отличие от российского понимания калибровка в зарубежной интерпретации подразумевает поверку и юстировку.

Юстировка — калибровка производится, как правило, производителем, так как для этого требуется не просто проверка на соответствие заданным параметрам, а изменение внутренних настроек прибора, что подразумевает внесение новых поправочных коэффициентов в память прибора. Эти изменения осуществляются по определенным алгоритмам, разработанным производителем измерительного оборудования и на специальных установках, имеющих более высокую точность, чем сам прибор.

Фирма Rohde & Schwarz более 75 лет лидирует в разработке и производстве измерительной техники, в том числе и для всех существующих в мире стандартов телерадиовещания. Специалистами фирмы Rohde & Schwarz накоплен громадный опыт по обработке и качественной оценке телевизионных и радиовещательных сигналов, передаваемых в цифровом и аналоговом виде. Забота о точности проводимых измерений является основной задачей фирмы. Приборы, выпускаемые фирмой Rohde & Schwarz, обладают долговременной стабильностью параметров и обеспечивают высокую точность при измерении или генерации различных радиосигналов.

Зачем поверять и калибровать?

Может возникнуть вопрос, зачем нужно проводить поверку и калибровку, а может даже, и юстировку данного оборудования. Оборудование компании предназначено как для лабораторного, так и для мобильного применения. Следовательно, всегда есть вероятность, уронить прибор, попасть с ним под дождь, использовать в сети питания с большими бросками напряжения. Техника, конечно, по возможности защищена от большинства видов разрушающих воздействий, но у всего есть предел, даже простой молоток может сломаться. Также всегда существует вероятность влияния человеческого фактора. Из-за несогласованности обслуживающего персонала, невнимательности, недостаточной квалификации на вход прибора может быть подан сигнал, превышающий максимально допустимый входной уровень.

Приборы Rohde & Schwarz отслеживают данные неполадки и выдают соответствующее предупреждение, но в некоторых случаях обслуживающий персонал по ряду причин игнорирует эти сообщения. Некоторое время прибор выдерживает перегрузку, но потом происходит нарушение входных цепей. В таких случаях хорошо, если нарушение работы явно сказывается на качестве измерений и обслуживающий персонал достаточно быстро обнаруживает неисправность. Но бывает и по-другому, входные цепи “подгорают” незначительно, немного снижая чувствительность прибора, тогда измерения будут проведены с ошибками. Такого рода неисправности позволяют выявить поверка и калибровка. Бывает, что нарушение правильной работы прибора вызывается старением элементов, что, в свою очередь, приводит к нарушению правильной работы прибора, и в этом случае после ремонта необходимо проводить юстировку (настройку).

Теперь поговоримо юстировке

Юстировка для приборов, выпускаемых фирмой Rohde & Schwarz, бывает двух уровней. Уровень первый производится пользователем оборудования для быстрой подстройки прибора к изменившимся условиям эксплуатации. Для этого большинство приборов, выпускаемых компанией Rohde & Schwarz, имеют функцию самонастройки (Alignment). Эта функция позволяет в небольших пределах при помощи внутреннего генератора автоматически настраивать прибор. Например, измерения производились на улице, после этого прибор внесли в помещение, рекомендуется провести самонастройку для проведения более точных измерений.

Второй уровень юстировки требуется, если в приборе менялась плата или элементы, влияющие на точность измерения, а также каждый раз, когда заканчивается интервал калибровки, устанавливаемый производителем, который для большинства оборудования равен 12 месяцам. 1акая юстировка производится на калибровочной станции UCS2720 (рис. 1). К оборудованию, входящему в состав этой калибровочной станции, предъявляются более высокие требования по точности проводимых измерений, чем к юстируемому на ней измерительному оборудованию.

Эти требования определяются сертификатом DKD (рис. 2).


Естественно, любое самое современное и сложное оборудование должно быть обеспечено возможностью своевременной технической поддержки со стороны производителя. Производители, осуществляющие долговременную поддержку и обслуживание поставленного оборудования, развивают для этих целей свою сервисную службу. В Москве открыт сервисный центр компании Rohde & Schwarz, инженеры которого осуществляют полный спектр работ по поддержке вещательного оборудования в России, в том числе и производят работы по калибровке и юстировке всего спектра телевизионного измерительного оборудования. Такая калибровочная станция существует только в Мюнхене и в московском сервисном центре. Данная станция была приобретена для России в целях ускорения сроков ремонта, так как после любого ремонта требуется калибровка и юстировка, на проведение этих операций в Мюнхене требуются большой период времени, поэтому было принято решение о приобретении калибровочной станции для московского сервисного центра компании Rohde & Schwarz.

В связи с этим российский заказчик имеет преимущество перед заказчиками других стран (кроме Германии) в возможности калибровать (юстировать) свое оборудование без вывоза из страны. А это, как вы понимаете, экономит время и деньги, так как при вывозе в другую страну и при ввозе оборудования обратно требуется время на оформление таможенных деклараций, различные согласования, разрешения и т.д., не говоря уже о стоимости транспортировки, страховки и т.п. Российские пользователи, отправляя оборудование в ремонт, имеют возможность калибровать (юстировать) прибор в сервисном центре московского офиса.

Своевременная поверка и калибровка оборудования позволяют быть уверенным, что данные, которые вы получаете, проводя измерения, достоверны. И техника, находящаяся в вашем ведении, исправна.

Опубликовано: Журнал «Broadcasting. Телевидение и радиовещание» #6, 2010
Посещений: 27959

Статьи по теме

  • Шагаем в ногу (настраиваем SFN)
  • Контроль DVB-T2 — это просто
  • Все под контролем
  • Опыт дистанционной настройки цифрового ТВ-передатчика

  Автор

Сергей КругловИнженер по телевизионной измерительной технике отдела продаж компании Rohde & Schwarz RUS

Всего статей:  13

В рубрику «Новые продукты» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Поверка электронного тахеометра и его юстировка © Геостарт

Рубрика: Геодезия

Электронные тахеометры самые современные измерительные приборы, позволяющие выполнять как основные, съемочные, так и различные прикладные геодезические работы.

Для выполнения всех этих работ геодезисту важно понимать и знать, что такой электронный измерительный прибор исправен и находится в рабочем состоянии. Понятно, что такие дорогостоящие и высокоточные инструменты проходят определенную проверку и электронные настройки на предприятии изготовителе. В настоящее время современные геодезические приборы хранятся в специальных чехлах, которые при падении даже с метровой высоты не должны нанести вред и вывести из строя измерительный прибор. Поэтому при транспортировке ящика с тахеометром никаких повреждений самому прибору не должно быть нанесено.

Кроме этого в последние годы, при сдаче исполнительной документации, технических отчетов предусмотрено предоставление документа о подтверждении исправности геодезических приборов, использованных в проделанных работах. Да и сами геодезисты могут определить инструмент в рабочем состоянии или нет, например:

  • перед началом измерений при установлении электронного тахеометра в рабочее положение (горизонтирование, центрирование), при определении коллимационной погрешности или места нуля, и возможности исправления этих отклонений самостоятельно;
  • при выполнении традиционных измерительных операций в процессе производства геодезических работ.

Очевидно, что при покупке электронных тахеометров многим геодезистам имеет смысл передавать их на поверку в службы метрологии и стандартизации.

Поверки и юстировки

Конструкция электронного тахеометра основана на геометрических, математических, и, конечно, физических принципах оптики, механики, электроники. Важными составляющими в этом служат увязка в самой конструкции взаимных положений частей и узлов, которые и подлежат периодической проверке или как говорят геодезисты поверки.

Большинство поверок этих электронно-оптических приборов в части оптико-механических узлов такие же, как и у оптических теодолитов.

Первая такая поверка тахеометра считается так называемая поверка цилиндрического уровня. Суть ее заключается в том, чтобы воздушный пузырек уровня цилиндрической формы при вращении тахеометра вокруг своей оси всегда бы находился в середине его ампулы. Это означает, что корпус прибора будет находиться в отвесном состоянии или как еще говорят совпадать с отвесной линией. Сам механизм проверки состоит из последовательности операций по выведению цилиндрического уровня в среднее положение подъемными винтами трегера. При этом ампула уровня должна быть расположена первый раз вдоль двух винтов, а вращение ими осуществляется в противоположном направлении друг относительно друга. В следующий раз уровень разворачивается перпендикулярно и устанавливается по третьему винту, вращением которого выставляется окончательное положение цилиндрического уровня. Затем для проверки уровень разворачивается на 180 градусов и при исправном состоянии после разворота его отклонение от среднего положения должно составить не более двух делений. При отклонении на большее количество делений он юстируется. Половина отклонения регулируется подъемными, а другая часть, — исправительными винтами.

Поверка круглого уровня

По своей сути пересекается с предыдущей поверкой. Только за приведение вертикальной оси вращения корпуса тахеометра к отвесной линии используются круглые уровни. На практике эти уровни для приведения прибора в отвесное состояние применяются не часто. Но зачастую геодезисты не могут себе позволить, чтобы отдельное устройство было не отъюстировано, поэтому выполняют эту поверку. По исполнению она аналогична такой же поверке в нивелире. С помощью подъемных винтов круглый уровень выводится в центр его конструкции. При повороте прибора уровень должен находиться в том же положении, в центре. При значительном отклонении от него часть смещения устраняется исправительными винтами. Поверка тахеометра повторяется до нужного результата.

В электронных тахеометрах конструктивно присутствуют электронные изображения круглых уровней в форме двух окружностей. Применяя управление датчиком наклона и цилиндрическим уровнем, необходимо наблюдать на экране смещение точки круглого уровня. С помощью шпильки и исправительных винтов круглого уровня он юстируется так, чтобы при любом развороте тахеометра круглая точка уровня находилась всегда в центре экрана.

Поверка места нуля

Заключается в определении отсчета по вертикальному кругу при горизонтальном положении зрительной трубы, когда тахеометр находится в рабочем состоянии (вертикальная ось его вращения отвесна). Это поверка проводится при двух кругах (КП и КЛ) на уровне горизонта инструмента. В принципе она выполняется точно так же как и в теодолитах с той лишь разницей, что все измерения высвечиваются на цифровом экране. Алгебраические вычисления среднеарифметического значения места нуля (МО) должны показать соответствие или несоответствие геометрического условия перпендикулярности осей визирования и вращения зрительной трубы тахеометра. Если значение МО отклоняется более, чем на 20 секунд производится юстировка самостоятельно. При повторении процедуры определения МО и его исправления при недопустимых значениях в течение двух, трех раз лучше всего обратиться в сервисный центр.

Поверка коллимационной ошибки

Электронных тахеометров имеет своей целью определение не совпадения визирной и оптической осей зрительной трубы. При несовпадении этих осей возникает угол, который и принято называть коллимационной ошибкой. Мы знаем, что эта ошибка присутствует в виде какого-то определенного значения. Как правило, геодезическим прибором можно без проблем пользоваться в случае, когда двойная коллимация не более двух СКП при измерениях горизонтального угла. Практическим путем 2с, так обозначают двойную коллимационную ошибку, определяется путем снятия горизонтальных отсчетов при двух положениях кругов (КП и КЛ) и вычисления:

2с=КП+КЛ±180

При пятисекундном электроном тахеометре коллимация должна быть не более десяти секунд. В случае ее превышения этого значения устранение коллимационной погрешности должно производиться, как минимум в сервисном центре. У более современных электронных тахеометров существует опция определения коллимационной ошибки и ввода поправок для исправления. Как правило, значение ошибки коллимации определяется не менее двух раз.

Поверка сетки нитей

Заключается в определении конструктивного крепления сетки нитей. При этом вертикальная и горизонтальная нити должны быть соответственно вертикальными и горизонтальными. Проверяются эти геометрические условия путем удаленного наведения на характерную точку электронного тахеометра. Вначале в поле зрения трубы на точку наводится вертикальная нить и при перемещении ее сверху вниз микрометренным винтом точного вертикального наведения она должна находиться в биссекторе сетки нитей. Аналогичным образом можно поступать при наведении на точку горизонтальной нитью и перемещения ее справа налево микрометренным винтом точного горизонтального наведения. Эти геометрические условия выполнены при нахождении точки на нитях и в биссекторах сетки нитей. Если происходят смещения точек с сетки нитей, имеет смысл обращаться к проверенным специалистам сервисного центра.

Поверка оптического отвеса тахеометра

Считается ключевой, так как все измерения в геодезии производятся от отвесной линии. Поэтому ось оптического отвеса должна быть отвесной. Для выполнения проверки электронный тахеометр устанавливается в рабочее положение над центром. Имеется в виду, что он горизонтируется и центрируется соответственно при помощи уровней и проверяемого оптического отвеса. При повороте корпуса тахеометра на 180 градусов и наблюдении в окуляр оптического отвеса в нем могут возникнуть разные изображения. Если центр геодезического пункта находится в середине сетки нитей, никаких исправлений оптического отвеса проводить не нужно. Если сетка нитей смещена относительно центра, целесообразно выполнить юстировку. Под крышкой корпуса окуляра отвеса находятся четыре исправительных винта. Одна вторая отклонения корректируется подъемными винтами трегера. Другая половина юстировочными винтами. Исправление смещения, как правило, выполняется парами винтов. Порядок такой: один винт ослабляется, второй затягивается. Так происходит смещение до условной линии, соединяющей другую пару винтов. В таком же порядке ослабления и затягивания сетка нитей перемещается в центр геодезического пункта.

Такая поверка тахеометра повторяется при вращении электронного тахеометра вокруг своей оси необходимо периодически смотреть в окуляр оптического отвеса и наблюдать за тем находится ли центр в поле сетки нитей. Если это произошло, значит, поверка проведена успешно. В случае выявленных отклонений они вновь исправляются с применением юстировочных винтов.

Поверка постоянной поправки дальномера

Проводится с целью проверки ее заводской установки. Как правило, она устанавливается в нулевое положение, то есть она равна нулевому значению. Соответствие постоянной поправки важно для линейных измерений светодальномером тахеометра.

Эту поверку рекомендуется периодически проводить в течение календарного года и, особенно, в тех случаях, когда возникают подозрения в отклонениях измеряемых расстояний. Для этого необходимо заложить на ровной поверхности с расстоянием до 100 метров так называемый линейный базис, состоящий из трех закрепленных в створе точек. Измерения длины между ними можно производить с применением отражателей или в безотражательном режиме. Таких измерений нужно провести не менее десяти при замерах расстояний между крайними точками. И столько же при определении двух других расстояний между соответственно крайними точками и средней точкой между ними, в которой лучше всего и стоит установить тахеометр для измерений. По их результатам определяют средние значения горизонтальных проложений этих трех расстояний. А разность горизонтальных проложений длиной стороны и суммы двух коротких сторон дает величину постоянной поправки дальномера.

После этого необходимо провести такие же измерения и вычисления еще два, три раза. И если постоянная поправка дальномера в каждом из этих вычислений не будет отличаться более, чем на 3 мм, то никаких исправлений и юстировок проводить не нужно. В противоположном случае для исправления значения поправки требуется обратиться в сервисный центр.

Все эти описанные выше поверки электронных тахеометров являются основными из широкого спектра новых приспособлений и узлов в современных совершенствуемых геодезических приборах, которые необходимо периодически поверять.

поверка, юстировка, геодезический прибор, тахеометр

Юстировка теодолита в лабораторных условиях.

Юстировка теодолита

Posted on by echomeadmin Leave a comment

Содержание страницы

  • 1 Процедура юстировки теодолитов
  • 2 Правила и частота проведения юстировки
  • 3 Видео по теме

Как сложный геодезический прибор, призванный обеспечить высокую точность производимых угломерных измерений, теодолит всегда должен быть корректно настроен, и его характеристики должны точно соответствовать заявленным производителем. По понятным причинам в ходе эксплуатации и/или транспортировки прибора расположение главных приборных осей может быть искажено.

Основной целью регулярных процедур поверки инструментов является выявление отклонений прибора от соблюдения геометрических условий и оптических или механических параметров отдельных узлов и механизмов – постоянной прибора, необходимых поправок и погрешностей и т.д.

Юстировка (регулировка) – последовательность действий, максимально исправляющая выявленные в процессе поверок проблемы, ошибки, отклонения.

Процедура юстировки теодолитов

Правильная реализация обязательных для корректной работы устройства поверок и юстировок обусловлено двумя моментами:

  • становые, подъёмные, закрепительные, наводящие (микрометренные) и исправительные (юстировочные), составляющие систему винтов, должны вращаться плавно, обеспечивая малый ход подвижным частям инструмента;
  • алидада горизонтального лимба должно перемещаться плавно.

По результатам проведенного анализа и выполненных настроек выявляется дальнейшая пригодность инструмента для осуществления работ заявленной точности.

Ключевые шаги поверки и юстировки теодолита состоят в следующем:

  1. Приведение устройства в рабочее положение, включающее в себя центрирование, горизонтирование и фокусировку зрительной трубы под зрение конкретного оператора с целью  получения чёткого отображения сетки нитей и опорной визирной точки.
  2. Проверка соблюдения перпендикулярности оси цилиндрического уровня и вертикальной оси  инструмента. При несоблюдении условий поверки регулировка выполняется приведением уровневого пузырька в нуль-пункт подъёмным винтом, а его отцентровка в нуль-пункте – исправительными винтами самого уровня.
  3. Проверка соблюдения перпендикулярности горизонтальной нити сетки нитей и вертикальной оси инструмента. При несоблюдении условий настройка заключается в ослаблении винтов окулярного кольца и повороте сетки нитей до достижения результата, при котором движение визирной  трубы не влияет на положение горизонтальной нити относительно опорной точки. Другим равнозначным способом регулировки может быть совмещение вертикальной оси сетки нитей с нитяным отвесом, расположенным в 10-15 метрах от местонахождения теодолита.
  4. Проверка соблюдения перпендикулярности оси вращения визирной трубы и вертикальной оси инструмента. Поверка имеет допустимую погрешность, превышение которой требует юстировки теодолита, производимой квалифицированными специалистами сервисного центра или метрологических органов.
  5. Проверка соблюдения параллельности вертикальной нити сетки нитей вертикальной оси теодолита. При невыполнении условия поверки юстировочными винтами исправляется расположение сетки нитей. После регулировки потребуется повторное выполнение пункта 4.

Правила и частота проведения юстировки

После выполнения юстировочных процедур, производимых при рабочем положении инструмента, должны соблюдаться следующие критерии:

  • вертикальная ось вращения геодезического устройства должна быть абсолютно отвесна;
  • вертикальность визирной плоскости;
  • горизонтальность плоскости горизонтального круга.

Обязательные плановые поверки и последующие юстировки должны выполняться раз в межповерочный интервал, продолжительность которого устанавливается государственными метрологическими службами организации-владельца теодолитов. По умолчанию, межповерочный интервал равен одному календарному году, и может корректироваться организацией, которой принадлежит теодолит, по согласованию с территориальным органом государственной метрологической службы.

В любой момент эксплуатации, особенно при активном использовании инструмента, его транспортировке или длительном хранении необходимо проводить периодические проверки его состояния и соответствия эксплуатационных характеристик заявленным производителем.

Поверки и возможные в полевых условиях юстировки рекомендуется выполнять перед началом любых строительных работ, так как только в этом случае будет полная уверенность в точности измерений. Специализированные юстировки ювелирной точности должны выполняться исключительно техническими специалистами метрологических компаний, имеющих государственную лицензию на проведение такого рода работ.

Если теодолит не соответствует условиям одной из поверок и юстировка по каким-либо причинам не принесла нужного результата или оказалась невозможна, инструмент признается негодным и выводится из эксплуатации с занесением соответствующей записи в технический паспорт с указанием места и даты проведения поверки.

Видео по теме

Posted in Теодолиты

Поверки и юстировка теодолитов

⇐ ПредыдущаяСтр 17 из 21Следующая ⇒

Поверка средств измерений (далее также – поверка) – совокупность операций, выполняемых аккредитованной метрологической службой с целью определения и подтверждения соответствия средств измерений (СИ) метрологическим требованиям (ГКИНП 17-195-99 – инструкция поверки). Так, определяются характеристики зрительной трубы – увеличение, поле зрения, разрешающая сила, яркость. Характеристики цилиндрического уровня – цена деления уровня, чувствительность и др. Основной метрологической характеристикой прибора является средняя квадратическая ошибка измеряемой величины – СКО (раздел 13). Для теодолитов серии Т30 существуют следующие метрологические характеристики: СКО измерения горизонтального угла, с – 20; СКО измерения вертикального угла, с – 45; коэффициент нитяного дальномера, % — 100±1; коллимационная ошибка, с – 60; место нуля вертикального круга, с – 120. Другие метрологические характеристики в этом курсе рассматриваться не будут в связи с тем, что данное учебное пособие предназначено для студентов не геодезических вузов.

Технологическая поверка геодезического СИ – совокупность операций, выполняемых исполнителем до начала и (или) в процессе геодезических работ с целью определения технических характеристик СИ, необходимых для подтверждения готовности СИ к измерениям.

Юстировка – есть совокупность действий с геодезическим прибором, направленных на устранение геометрических нарушений в приборе (СИ).

В теодолитах правильность их геометрии определяется в основном правильным расположением основных осей.

Перед поверкой предварительно приводят основную ось вращения теодолита в вертикальное положение, то есть горизонтируют прибор. Устанавливают уровень параллельно двум подъемным винтам. Вращая их одновременно в разные стороны, приводят пузырек цилиндрического уровня на середину. Затем поворачивают алидаду на 90°, то есть устанавливают уровень по направлению третьего винта и его вращением опять приводят пузырек в нульпункт (рис. 32).





Рис. 32. Горизонтирование теодолита





После этого выполняют следующие поверки:

1. Ось цилиндрического уровня должна быть перпендикулярна основной оси вращения инструмента – uu OО. Устанавливают уровень по направлению двух подъемных винтов и их вращением в противоположные стороны приводят пузырек в нульпункт, поворачивают алидаду на 180°: если пузырек остался в нульпункте, то условие выполнено, если сместился – необходимо исправление. Юстировка осуществляется исправительными винтами уровня: пузырек смещается ими к середине на половину схода и окончательно возвращается в нульпункт при помощи подъемных винтов. После исправления поверку повторяют (рис. 33).

а) Условие выполнено



О О 180°



u u u u

А В В А



О О





б) Условие не выполнено

О О



u u О

В О

u δ u δ

А В u u

δ u δ

u

А





О О О

Рис. 33. Первая поверка теодолита



2. Визирная ось зрительной трубы должна быть перпендикулярна оси вращения зрительной трубы – VV SS. Иначе: зрительная труба не должна иметь коллимационной ошибки (рис. 34). Плоскость, проходящая через визирную ось отвесно, называется коллимационной. Поверка выполняется следующим образом. После установки теодолита в рабочее положение, визируют на одну и ту же удаленную точку (100 – 200 м) при двух положениях вертикального круга и получают по горизонтальному кругу разность отсчетов КЛ1 — КП1.

Затем открепляют закрепительный винт лимба (у теодолита 2Т30, у 4Т30П – винт подставки), поворачивают теодолит на 180°, горизонтируют прибор, вновь наводят на ту же точку при двух положениях круга и получают разность КЛ2 — КП2. Величина двойной коллимационной погрешности будет:

.



Значение коллимационной ошибки должно быть постоянным, колебание её величины в процессе производства работ не должно превышать 2t=1′ (для теодолитов серии Т30).

Юстировка производится установкой на лимбе горизонтального круга среднего отсчета при помощи наводящего винта алидады и последующим совмещением перекрестья сетки нитей с изображением выбранной точки путем вращения исправительных винтов сетки нитей. После исправления поверку нужно повторить. При измерениях ошибка может быть исключена измерением угла при двух положениях вертикального круга.



а) Условие выполнено



V V







180°



S S S S

180°



V

V



б) Условие не выполнено





V

с 2с

180º



S S S 180º S





V





Рис. 34. Поверка коллимационной ошибки



3. Горизонтальная ось вращения зрительной трубы должна быть перпендикулярна основной оси вращения прибора – SS OO.


Поверка выполняется проектированием высокорасположенной точки (А, расположенной под углом не менее 15° к горизонту) вниз при двух положениях вертикального круга.

а’ – проекция А при КП; а» – проекция А при КЛ.

Если угол γ ≤ 2t или проекции точки А отличаются не более чем на 0,5 ширины биссектора, то условие поверки выполнено. В противном случае инструмент нужно отправить в мастерскую.

4. Вертикальная нить сетки должна быть вертикальна (горизонтальная – горизонтальна) или горизонтальная нить сетки должна быть перпендикулярна основной оси вращения прибора – mm ОО. Поверка выполняется визированием вертикальной нитью на висящий отвес. При совпадении нитей отвеса и сетки условие поверки выполнено. Иначе выбирают точку на местности, удаленную не менее чем на 30 метров от теодолита, наводят на нее перекрестие сетки нитей и, работая наводящим винтом алидады, следят за перемещением сетки нитей по точке наводки. Если средняя нить сетки перемещается по точке наводки, то условие поверки выполнено. В противном случае отверткой ослабляют крепящие винты всего окуляра и поворачивают окуляр до требуемого положения. После этого закрепляют винты и повторяют поверки 2,4.



А



а’

γ

а»



Рис. 35. Третья поверка теодолита



⇐ Предыдущая12131415161718192021Следующая ⇒
