Затвор фотоаппаратов

Получение доброкачественного снимка возможно в том случае, если светочувствительный материал будет правильно экспонирован1.

Экспозицию определяют по формуле

где Е — освещенность, лк;

t — время экспонирования, с.

Величину Е регулируют диафрагмированием и выбором значения относительного отверстия. Для изменения продолжительности выдержки t используются специальные механизмы — затворы.

Затвор — это устройство дозирования продолжительности воздействия света на светочувствительный материал. Затвор представляет собой механизм, служащий для регулирования времени выдержки, т.е. открывания и закрывания объектива на заранее заданное время для пропускания светового пучка через фотообъектив на светочувствительный материал.

Пропускание и перекрытие светового потока осуществляется исполнительным элементом, а ограничение продолжительности его воздействия — управляющим элементом затвора. В зависимости от типа управляющего элемента затворы подразделяются на механические и электронные.

По месту расположения в фотоаппарате затворы подразделяются на фокальные и апертурные, по принципу действия — на шторные и центральные (см. рис.).

Фокальный затвор — это затвор, исполнительный элемент которого расположен вблизи фокальной плоскости объектива перед светочувствительным материалом. Все фокальные затворы по принципу действия — шторные. Шторный затвор устанавливается в зеркальные и дальномерные фотоаппараты, предназначенные для работы со сменной оптикой. Роль световых заслонок в нем выполняют шторки из специальной ткани или тонких металлических пластин. Дозирование света производится с помощью щели между двумя шторками, перемещающимися

относительно фотопленки. При нажатии на спусковую кнопку первая шторка открывает кадровое окно, позволяя свету, прошедшему через объектив, попасть на пленку. Через промежуток времени, называемый выдержкой, вторая шторка закрывает кадровое окно. При перемещении шторок между хвостовым краем первой шторки и передним краем второй образуется щель, при продвижении которой параллельно плоскости кадрового окна последовательно экспонируется каждый участок пленки. Шторки перемещаются относительно пленки с одной скоростью независимо от выдержки; в обычном зеркальном фотоаппарате время перемещения шторок относительно кадрового окна составляет около 10 мс.

Выдержка регулируется путем изменения ширины щели между шторками: чем уже щель, тем меньше выдержка (см. рис.). По мере увеличения ширины щели выдержка увеличивается.

Достоинством шторного затвора является возможность применения сменной оптики и сверхкоротких выдержек до 1/8000 с. К недостаткам относится неоднородность экспозиции по полю кадра. Изображение воспроизводится на фотопленке последовательно от одного края окна до другого (по вертикали или горизонтали), что может стать причиной нарушения формы движущихся объектов.

В связи с ужесточением требований к стабильности работы механизма шторного затвора, независимости его от климатических условий в настоящее время вместо прорезиненных матерчатых шторок стали использовать металлические.

Такой затвор содержит две металлические шторки, которые независимо движутся вдоль короткой стороны кадрового окна. Каждая шторка состоит из трех расположенных рядом узких стальных светонепроницаемых лепестков (ламе-лей). Пара скрещенных фигурных рычагов, соединенных между собой подобно ножницам, имеет несколько поводков, на которые надеты ламели, снабженные отверстиями и пазами (см. рис.). Такие затворы обеспечивают диапазон выдержек от 1/2000 до 1 с.

Ламели образуют две группы. Во взведенном состоянии ламели первой группы развернуты и полностью перекрывают кадровое окно. При этом ламели второй группы собраны в стопку вне кадрового окна. При открытии затвора сначала ламели первой группы собираются в стопку и открывают кадровое окно, затем через некоторый промежуток времени (время выдержки) разворачиваются ламели второй группы и перекрывают кадровое окно. Ламели перемещаются плоскопараллельно сверху вниз с помощью рычажного механизма, соединенного с приводными пружинами. При взводе затвора ламели обеих групп возвращаются в исходное положение.

Апертурные затворы размещаются внутри объектива вблизи диафрагмы. По принципу действия все апертурные затворы центральные.

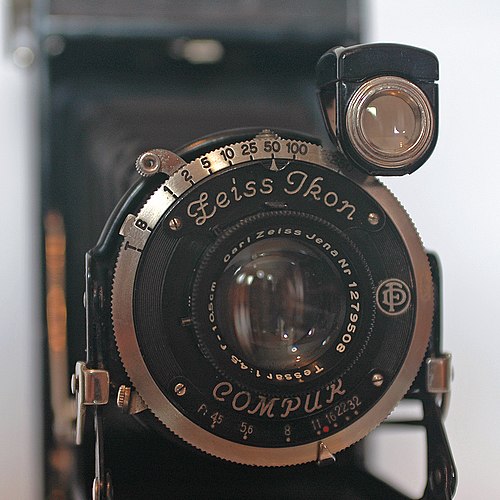

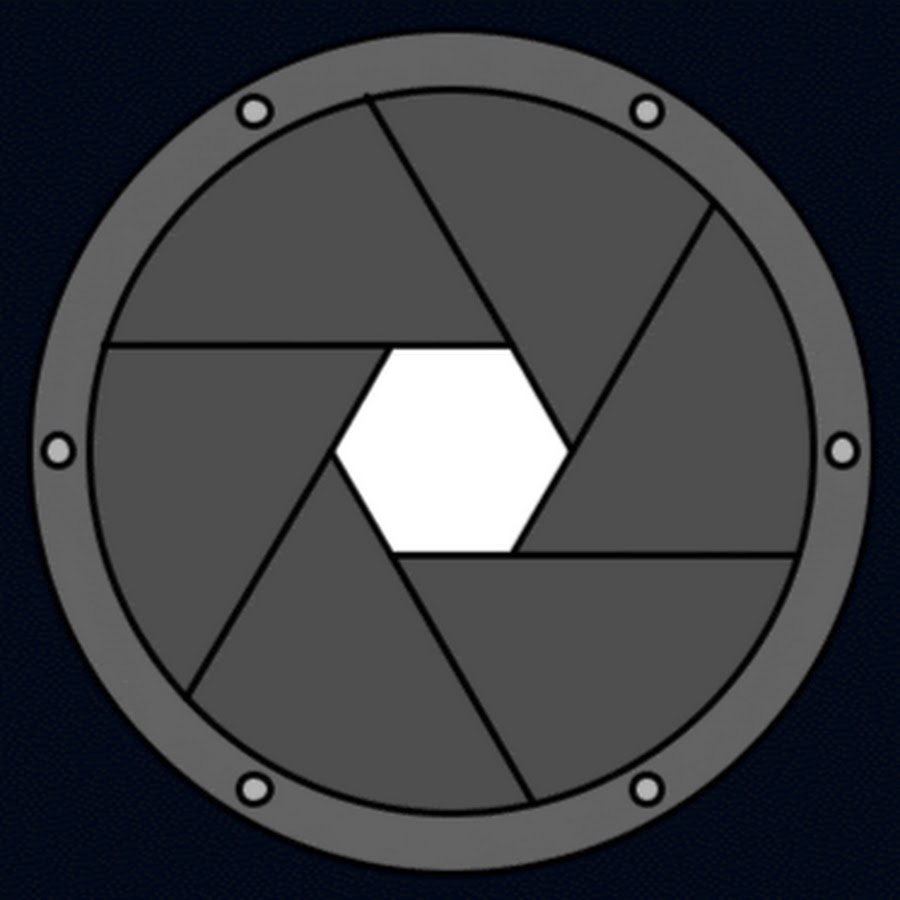

Центральный затвор имеет лепестки, расположенные внутри объектива между его линзами. Лепестки открывают световое отверстие объектива от центра к периферии подобно ирисовой диафрагме (см. рис.).

Достоинством центральных затворов является более равномерное перекрытие светового потока. Это позволяет при

Конструкция центрального затвора

менять фотовспышки при более коротких выдержках, чем в шторных затворах.

Центральные затворы применяются и в дешевых компактных и в дорогих среднеформатных аппаратах.

Затворы-диафрагмы — особая группа фотографических затворов, у которых функции затвора и диафрагмы объединены в одном механизме с регулированием длительности открытия светового отверстия лепестками специальной формы (см. рис.).

Все затворы имеют следующие основные характеристики: диапазон выдержек, минимальная выдержка и коэффициент полезного действия затвора (КПД), л.

Диапазон выдержки — это стандартизированный ряд числовых значений выдержки в долях секунды и секундах. В современных фотоаппаратах установлен следующий ряд числовых                     Конструкция

значений выдержек в (с): 4,2, 1,1/2,        затвора-диафрагмы

1/4, 1/8, 1/15, 1/30, 1/60, 1/125,

1/250 и т. д. Смежные выдержки этого ряда отличаются по длительности в 2 раза.

Минимальная выдержка — есть та минимальная выдержка, которая принята для данного затвора. Она колеблется от 1/500 до 1/2000 с.

Затвор является инерционным механизмом, поэтому при срабатывании он открывает кадровое окно не сразу, а постепенно. Так же постепенно кадровое окно закрывается затвором при окончании экспонирования.

Если бы затвор был безынерционным, т.е. идеальным, ТО ОН бы открывал и закрывал окно мгновенно. Поэтому экспозиции, сообщаемые светочувствительному слою реальным и идеальным затвором, будут разными.

Отношение реальной экспозиции к идеальной называют коэффициентом полезного действия затвора г. КПД центрального затвора при полностью открытом световом отверстии и различных выдержках равен 55—70%, а КПД шторного затвора — 95% и более.

Настройки работы затвора камер FUJIFILM

25 April, 2018


10:03 am - Настройки работы затвора камер FUJIFILM

Работа затвора — это один из важнейших параметров, которым управляет фотограф, чтобы запечатлеть мгновение. С появлением электронных затворов у беззеркальных камер в меню настроек образовалось много дополнительных опций и люди стали часто задавать вопросы что там к чему и зачем. В этой статье я бы хотел подробно описать принципы работы затворов фотоаппаратов, чтобы понять какие настройки для чего нужны и какие ограничения возникают при работе с теми или иными типами затворов.

Итак, для начала надо немного разобраться с теорией. Затвор — это устройство, которое ограничивает доступ света к матрице (или к плёнке, но сейчас мы эту технику рассматривать не будем). Затворы бывают "механические" (если правильно говорить, то всё же "электромеханические", ибо время чистой механики уже прошло, но для простоты сокращают до "механических"), "электронные" и всевозможные "комбинированные", в разной степени сочетающие в себе принципы механического и электронного затворов.

1. Механический затвор

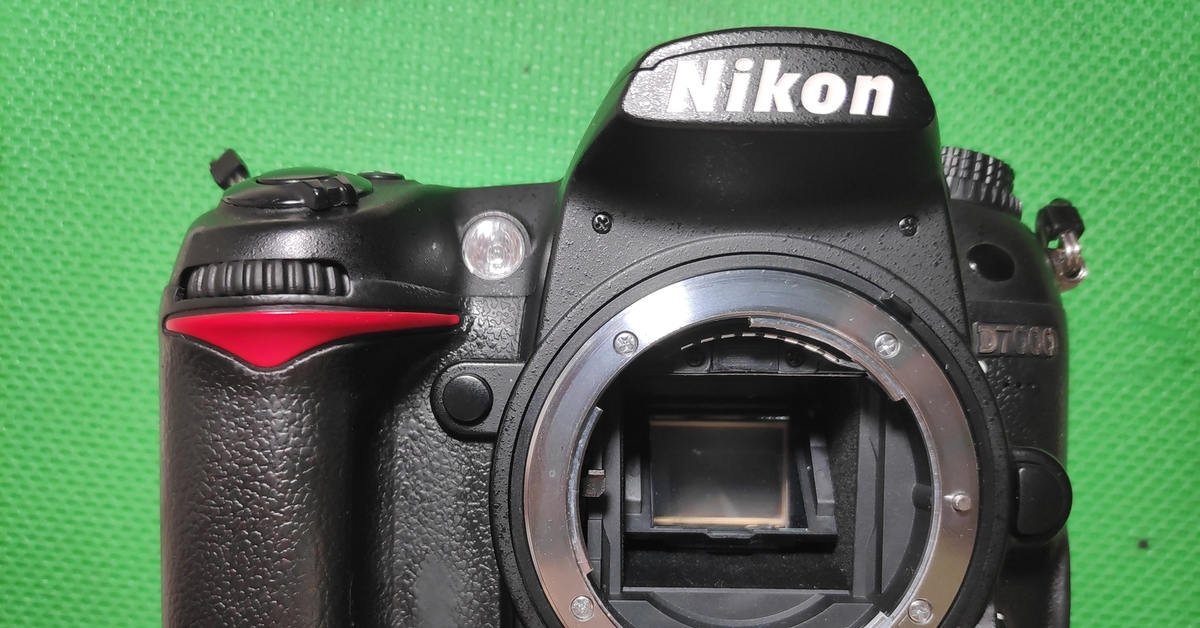

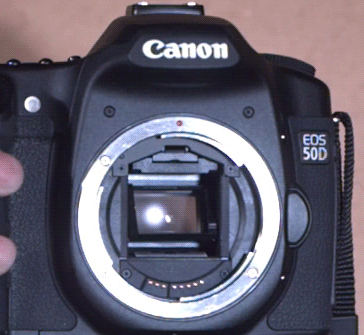

Чаще всего на современных камерах применяется механический фокальный затвор, который стоит прямо перед матрицей. Бывает ещё центральный затвор, который, как правило, расположен в объективе, но мы про него сегодня говорить не будем, потому что сейчас он встречается довольно редко и как правило в среднеформатных системах (например, в компактных камерах центральный затвор встречается в фотоаппаратах серии X100 от FUJIFILM, насколько мне известно, и в подобных моделях).

Если сильно упрощать, то, по сути, фокальный затвор представляет собой две шторки. Одна отрывает доступ к матрице, а вторая, соотвественно, закрывает. Ну, а если немного позанудствовать, то правильнее было бы называть эту конструкцию так: электронноуправляемый фокальный затвор шторно-щелевого типа с вертикальным ходом шторок. Но мы же не зануды, верно?..

Если говорить про зеркальные камеры, то там матрица не задействована в момент построения кадра, с визированием нам помогает система зеркал и призма. Поэтому, в то время, когда мы прицеливаемся и строим кадр, у зеркальных фотоаппаратов затвор закрыт и готов к съёмке. Когда нажимается кнопка спуска, то зеркало поднимается, затвор открывается (первая шторка сдвигается, открывая доступ света к матрице). А по достижении нужной выдержки затвор закрывается (опускается вторая шторка, закрывая матрицу). Вот на этом видео хорошо видно как работает вся эта система:

Но, поскольку мы говорим про беззеркальные камеры, то тут у нас всё несколько иначе. В момент, когда мы строим кадр, матрица задействована, она работает — с неё считывается сигнал и отправляется на экран или в электронный видоискатель. Соотвественно, затвор должен быть постоянно открыт. В момент, когда нажимается кнопка спуска, затвор на беззеркальной камере сначала закрывается, а дальше уже процесс идёт точно так же, как было описано выше: первая шторка открывает доступ света к матрице, а вторая закрывает. Вот тут можно посмотреть как это происходит на примере работы затвора FUJIFILM X-Pro1 (на самом деле, модель камеры не так важна, у других беззеркальных фотоаппаратов всё работает принципиально так же):

Механический затвор хорошо знаком по плёночным фотоаппаратам, это отлаженная в технологическом плане конструкция. С ней понятно как работать. Однако, такой затвор имеет ряд ограничений. И самые неприятные из них это:

  • скорость работы всего узла определяется скоростью движения шторок
  • невозможность установления очень коротких выдержек
  • колебания, которые вносят в систему движущиеся детали затвора
  • затвор при работе издаёт громкий звук

С первым всё довольно понятно: движущиеся детали не могут перемещаться быстрее некоего предела по скорости, иначе они банально разрушатся при ускорении или при торможении.
Однако, дело не только в прочности узла. Ещё важно, что затвор тратит время не только на экспонирование кадра, что само по себе очевидно, но и на "сервисные" открытия и закрытия шторок. Что тут имеется в виду? Поясню. Помните, что у беззеркалок затвор во время построения кадра открыт. Значит, чтобы сделать кадр, сначала надо этот затвор закрыть, а на это тратится время. У большинства камер на движение шторок приходится примерно от 1/60 до 1/250 секунды (так называемое "время синхронизации", у X-h2 оно составляет 1/250 секунды). Если смотреть очень-очень упрощённо, то для кадра, ну, допустим, с выдержкой 1/1000 камере нужно будет потратить 1/250 на закрытие затвора, потом первая шторка пробежит за 1/250 вниз и за ней с задержкой в 1/1000 закроется вторая шторка, а ещё 1/250 потребуется на возвращение затвора в исходное положение. То есть, в идеальных условиях для кадра с выдержкой 1/1000 секунды механизмом затвора будет потрачено: 1/250 + 1/250 + 1/1000 + 1/250 = 13/1000 (примерно 1/77 секунды), в течении всего этого времени камера будет занята, сделать ещё один снимок не получится.
Это, напомню, идеальный случай. В реальности же всё будет несколько иначе, на всякие дополнительные движения потратится ещё больше времени. Исходя из этого, можно понять, что скорость серийной съёмки с механическим затвором будет пусть и довольно большая, но всё же ограниченная самим процессом.

В принципе, новые сверхлёгкие и сверхпрочные материалы могли бы помочь в первом случае и скорость движения шторок можно увеличить. Однако, на самом деле, прочность узла — это не единственный предел, который мешает и дальше развивать механизм затвора. Вот тут-то и стоит рассказать про второе ограничение, которое на деле оказывается намного более неприятным, чем первое. Дело в том, что если выдержка будет довольно длинной, то затвор отработает её так: полностью открывается первая шторка —> свет падает на всю поверхность матрицы —> достигается необходимая выдержка —> закрывается вторая шторка, прерывая световой поток. Но если требуется установить более короткие выдержки, то затвор начинает работать иначе: открывается первая шторка, обеспечивая попадание света на матрицу —> ещё только часть матрицы открыта, но короткая выдержка уже достигнута —> вторая шторка начинает закрываться когда первая полностью не открылась. То есть, по факту, на коротких выдержках затвор открывает не всю матрицу, а только её часть — щель "пробегает" вдоль сеносра, экспонируя кадр. Чем уже щель, тем меньше света попадает на матрицу и тем более короткую выдержку обеспечивает затвор. Вот примерно так это выглядит:

Но вот незадача: если щель будет совсем-совсем тонкой, то тут, помимо проблем с точной синхронизацией движения самих шторок, возникает ещё и эффект дифракции, заметно ухудшающий качество получаемого изображения. Именно поэтому, на большинстве фотоаппаратов самая короткая выдержка с механическим затвором составляет как правило 1/8000 секунды. Что означает, что вторая шторка начинает двигаться вслед за первой с разницей в 1/8000 секунды.

Кстати, из-за шторно-щелевого принципа работы механического затвора возникают определённые проблемы при съёмке со вспышками. Дело в том, что большинство вспышек имеют довольно короткую длину импульса. То есть, говоря простым языком — лампа вспышки светит очень ярко, но непродолжительное время. Как правило импульс длится от 1/800 и до 1/40000 секунды в зависимости от мощности. Если выдержка довольно длинная, то затвор открывает матрицу целиком, и тогда короткий импульс вспышки экспонируется на всей площади сенсора. Но если захочется использовать более короткую выдержку, то она уже будет определяться, как мы помним, движением щели затвора вдоль матрицы. И свет от кроткого импульса вспышки проэкспонирует только небольшой участок сенсора. Стало быть, не весь кадр будет освещён, а только его часть. Поэтому, при съёмке со вспышками на камерах вводятся ограничения на короткие выдержки: при включённой вспышке вы просто не сможете воспользоваться величинами выдержек, при которых отрыта не вся матрица. Это ограничение можно обойти, если использовать вспышки, у которых есть режим "высокоскоростной синхронизации". При нём импульс слабее по мощности, но длится по времени столько, сколько необходимо для экспонирования всего кадра пробегающей щелью затвора.

Третий момент — сотрясение затвора при работе, так называемый shutter shock. Какими бы лёгкими не были шторки затвора, но они всё равно имеют вес и при движении они разгоняются и тормозят, вызывая колебания системы. Если на коротких выдержках мелкие колебания не так мешают процессу фотографирования, то на умеренно длинных выдержках эти сотрясения уже приводят к микросмазу и, как следствие, к падению качества получаемого изображения. И, кстати, чем больше мегапиксельность камеры, тем больше это будет заметно. Над гашением колебаний работают инженеры, но тут надо понимать, что законов физики им не отменить. Вот тут, кстати, в этом замедленном видео, очень хорошо можно наблюдать колебания шторок затвора:

Ну, и наконец — механический затвор издаёт шум при работе. Тот самый "чик-трак", который мы слышим при съёмке. В зеркальном фотоаппарате сюда ещё добавляется хлопание зеркала. Но и беззрекальные фотоаппараты с механическим затвором отнюдь не беззвучны. Не во всех съёмках это допустимо. Например, в театре или при съёмке дикой природы, звуки работы механического затвора могут довольно сильно мешать.

Итак, если резюмировать, то механический затвор имеет неоспоримые плюсы:

  • его конструкция понятна, она хорошо отработана за долгие годы
  • доступен большой диапазон выдержек (теоретически от бесконечности и до 1/8000 секунды)

Минусы тоже есть:
  • невозможность использования очень коротких выдержек
  • shutter shock
  • звуки при работе
  • износ механизма

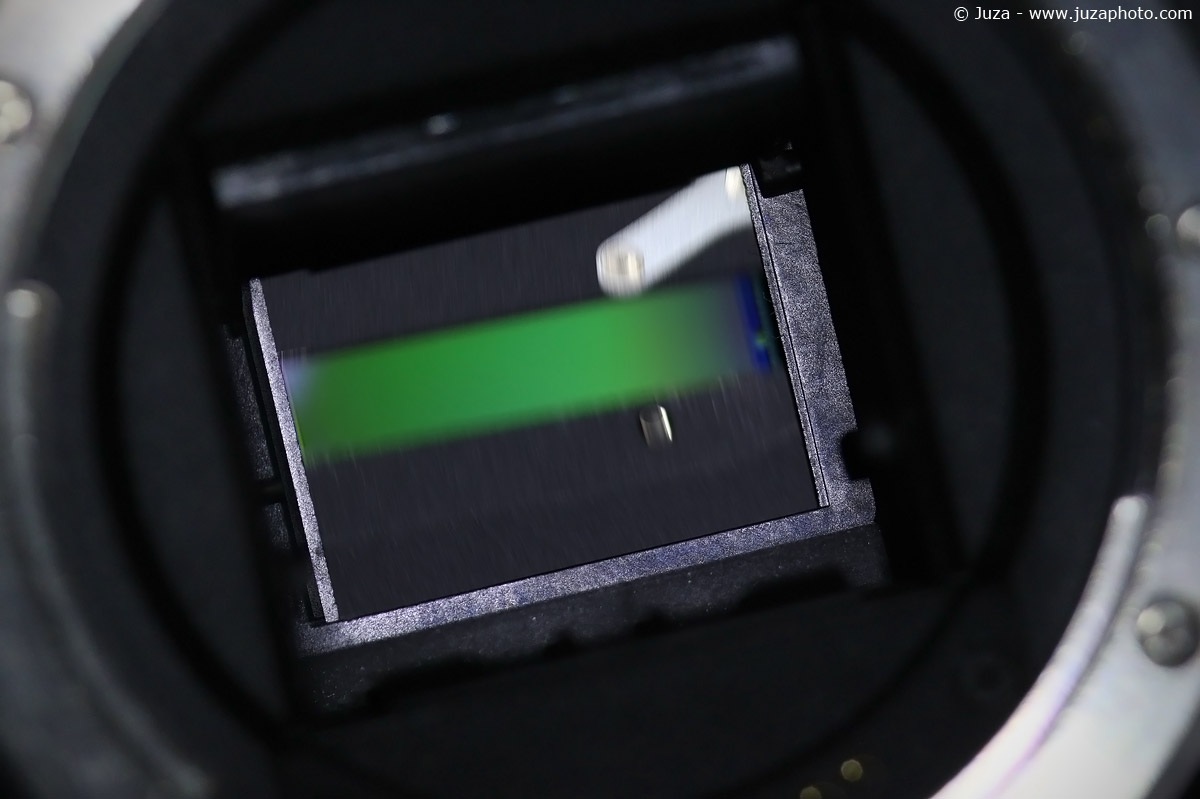

2. Электронный завтор

При использовании электронного затвора матрица не закрывается никаким шторками, она всегда остаётся открытой. Просто при нажатии кнопки спуска обнуляется заряд на светочувствительных элементах, начинается запись сигнала, а затем, через указанное время, он считывается. Если говорить ещё более просто — матрица включается на регистрацию света и по окончании выдержки выключается. Электронным затвором снабжаются все смартфоны, например. С недавних пор такой тип затвора стал довольно часто применяться и на больших беззеркальных фотоаппаратах.

Преимущества электронного затвора:

  • может обеспечивать очень короткие выдержки (до 1/32000 для камер X-серии FUJIFILM)
  • он абсолютно бесшумен
  • нет даже самого малого сотрясения аппарата от движения частей затвора
  • не расходует ресурс механического затвора, поскольку шторки не работают
  • он компактен, у него нет движущихся деталей

Разумеется, как и у любого другого инструмента, у электронного затвора есть и недостатки. Наиболее неприятные из их это:
  • эффект rolling shutter
  • возникновение полос при съёмке с мигающими источниками света
  • невозможность работы со вспышками

Итак, первое. При съёмке быстродвижущихся объектов могут возникать искажения, известные как rolling shutter. Нормального русскоязычного перевода этого термина нет, поэтому его либо пишут по-английски, либо по-русски транслитерацией — "роллинг шаттер". Эффект rolling shutter вызван тем, что во время работы пиксели матрицы считываются не все сразу, а последовательно: за время, проходящее с момента считывания первого ряда до момента считывания последнего ряда, быстродвижущийся объект успевает сместиться. В результате, например, может получиться машина с овальными колёсами или странно деформированный человек. Более подробно об этом эффекте можно почитать в Википедии: статья про rolling shutter. В результате короткие выдержки электронного затвора могут быть полезны, например, для съёмки с открытой диафрагмой при ярком солнце, но не помогут при съёмке спорта или других сюжетов с быстрым движением.

Решением проблемы rolling shutter может стать так называемый global shutter, "глобальный затвор". Это такая разновидность электронного затвора, в которой данные с матрицы считываются не построчно, а одномоментно. Сложность реализации глобального затвора в том, что сейчас поток данных с матриц такой большой, что требуется дорогостоящие решения, позволяющие считывать их за один присест. Поэтому пока глобальный затвор используется только в тех системах, где он жизненно необходим и где цена оборудования не является таким уж критически важным фактором. Например, наибольшее распространение глобальный затвор пока имеет в цифровых кинокамерах — rolling shutter там недопустим, а высокая цена решения не так заметна на фоне общего бюджета кинофильма.

Второе. Импульсные и мигающие источники света (фотовспышки, молнии, мониторы компьютеров, мерцающие лампы дневного света и так далее) могут оставлять полосы на кадре. То есть, одна часть изображения оказывается значительно слабее освещённой, чем другая. Граница между этими двумя частями обычно получается очень резкой. Эффект возникает по той же самой причине, что и rolling shutter. Его объяснение и пример кадра можно посмотреть по вышеуказанной ссылке в Википедии. Из-за этого эффекта с электронным затвором нельзя использовать вспышки (пункт "Вспышки" в меню блокируется при выборе электронного затвора) и не стоит снимать в студии. Кстати, эффект возникает не всегда — на относительно длинных выдержках его обычно нет.

Резюмируя — электронный затвор довольно интересное решение, но пока, в силу технологических ограничений, применимое либо в тех случаях, когда требуется очень короткая выдержка, либо там, где недопустим звук, сопровождающий работу механизмов фотоаппарата.

3. Гибридный

И вот наконец-то мы добрались до гибридов, в которых пытаются соединить плюсы первых двух типов затвора и избежать их минусов. В этой части поговорим про затвор с "электронной передней шторкой" (Electronic Front Curtain Shutter). При использовании функции электронной передней шторки затвора механическая передняя шторка не применяется. Вместо неё запускается электронное экспонирование датчика изображения (как при электронном затворе), которое завершается механическим закрытием задней шторки затвора. То есть, получается наполовину электронный, наполовину механический затвор. Что это нам даёт? А вот что:
  • беззеркальная камера не тратит время на закрытие затвора перед съёмкой
  • при экспонировании нет сотрясений системы от движения шторок
  • звук работы затвора уменьшается (двигается только одна шторка из двух)

Первые два момента... Да и третий, чего уж там! Всё перечисленное полезно для репортажной работы, где важна скорость и чёткость. И более тихая работа лишней не будет. А особенно важно отсутствие shutter shock в сочетании со стабилизацией матрицы, которая применяется в FUJIFILM X-h2. Потому что там прикладывается максимум усилий для того, чтобы на систему не воздействовали ненужные колебания — ведь на стабилизированную матрицу их влияние будет куда более заметным, чем на жёстко закреплённую!

Есть несколько нюансов затвора с электронной передней шторкой. Во-первых, при съёмке с высокой скоростью затвора (как правило, с выдержкой короче 1/2000 секунды) и с сильно открытой диафрагмой на изображении может появится смазанная область. Не обязательно будет, но может. Во-вторых, точно так же, при съемке с короткой выдержкой (короче 1/2000 секунды) в зависимости от условий съёмки яркость изображения может быть неравномерной. Увы, это издержки "комбинированности" — режим затвора с электронной передней шторкой, пусть и в меньшей степени, но наследует "болячки" электронного затвора. И в-третьих, если объектив изготовлен другим производителем, то при съёмке с затвором с первой электронной шторкой скорее всего не удастся установить правильную экспозицию или яркость изображения опять же будет неравномерной. Во всех подобных случаях нужно переходить на другой тип затвора, например, на механический.

Итак, теперь, когда мы разобрались с теорией, можно уже заняться объяснением работы режимов затвора на примере камеры FUJIFILM X-h2. Там их несколько, можно выбрать из следующего списка:

  • Механический (MS). По умолчанию выдержка от 30 секунд и до 1/8000 секунды, но в режимах приоритета выдержки (S) и мануальном (M) выдержка может быть установлена от 15 минут до 1/8000 секунды, а в режиме bulb (B) максимальная выдержка может достигать 60 минут. Старая добрая механика! Использование рекомендуется в большинстве случаев, особенно когда не критичен звук затвора, когда не нужны очень короткие выдержки и когда не стоит задача чётко стабилизировать изображение. Ещё на этот тип затвора надо обязательно переключаться если предстоит съёмка со вспышкой или в студии.

  • Электронный (ES). По умолчанию от 30 секунд и до 1/32000 секунды, и тоже в режимах S и M может быть от 15 минут и до 1/32000 секунды. Режим абсолютно беззвучный и позволяет использовать очень короткие выдержки. Но, увы, подвержен rolling shutter и появлению полос при съёмке с мерцающим светом... Поэтому данный тип затвора рекомендуется использовать только в тех случаях, когда нужна полная тишина или когда требуются очень короткие выдержки. При этом крайне желательно не снимать динамичные сцены и избегать мерцающего освещения (его дают, например, лампы дневного света). Также, этот режим затвора используется в тех ситуациях, когда требуется выжать максимум из систем стабилизации изображения, например, при съёмке на сверхдлинных выдержках с рук, без штатива или при серийной съёмке с длинными выдержками. Кстати, именно в этом режиме достигается максимальная скорострельность камеры — до 14 кадров в секунду!

  • С электронной передней шторкой (EF). Выдержка от 30 секунд и до 1/8000 секунды, но в режимах S и M может быть от 15 минут до 1/8000 секунды. Этот тип затвора может быть использован в съёмке, когда надо сократить время между нажатием на кнопку спуска и получением снимка. Ещё этот режим можно устанавливать тогда, когда требуется хорошо стабилизированное изображение одиночных снимков. По сути, это идеальный репортажный режим работы затвора: быстрый, тихий, с хорошей стабилизацией. Единственное, что стоит учитывать, это то, что максимальное качество снимков в этом режиме достигается при выдержках до 1/2000 секунды, поэтому с этим типом затвора не рекомендуется снимать на очень коротких выдержках. Впрочем, для большинства репортажных сюжетов 1/2000 секунды более чем достаточно.

  • Механический + Электронный (M + E). В этом случае от 30 секунд и до 1/8000 камера будет снимать при помощи механического затвора, а на выдержках короче 1/8000 секунды в дело вступает электронный затвор, вплоть до 1/32000 секунды. То есть, электронный затвор работает только тогда, когда механический уже не справляется по скорости. Очень удобная комбинация для съёмки светосильной оптикой с открытой диафрагмой. Особенно актуально в сочетании с режимами расширения динамического диапазона, которые у камер FUJIFILM требуют более высоких значений ISO. То есть, это идеальный режим для съёмки светосильными фиксами с открытой диафрагмой и максимальным расширением динамического диапазона, при этом спокойно можно снимать и днём, камера отлично справляется с такими сюжетами на этой комбинации режимов затвора.

  • С электронной передней шторкой + Механический (EF + M). Тут от 30 секунд (или 15 минут в S и M) до 1/2000 будет работать затвор с электронной передней шторкой, а после 1/2000 и до 1/8000 — в дело вступит механический затвор. Удобный режим для репортажной фотографии. На наиболее востребованных выдержках (до 1/2000) будет работать более тихий, более резвый и менее вибронагруженный затвор с электронной передней шторкой, а на более коротких выдержках в дело вступит механический затвор.

  • С электронной передней шторкой + Механический + Электронный (EF + M + E). От 30 секунд (или 15 минут в S и M) и до 1/2000 камера будет снимать с затвором с электронной передней шторкой, после 1/2000 и до 1/8000 будет работать механический затвор, а на выдержках, короче 1/8000 и до 1/32000 в деле будет электронный затвор. Комбо! Всё и сразу. Пожалуй, для X-h2 это наиболее интересный режим.

Во всех комбинированных режимах (вроде "EF + M + E") переключение на тот или иной тип затвора будет происходить автоматически, исходя из необходимой выдержки при экспонировании кадра.



From:rollson
Date:April 25th, 2018 07:16 am (UTC)
(Link)

все равно камера так себе..
слишком большая для беззеркалки,
слишком дорогая для APS-C

From:(Anonymous)
Date:April 25th, 2018 08:47 am (UTC)
(Link)

А вы посмотрите на неё под углом видеосъёмки и тогда выяснится, что альтернатив по соотношению цена/качество практически нет.

From:tersan
Date:April 25th, 2018 07:29 am (UTC)
(Link)

док, это жутко интересно 🙂

В компактных камер центральный затвор встречается повсеместно. Например в Ricoh GR он был задолго до появления серии X100.

Электронный затвор в цифровых камерах со сменной оптикой появился совсем не недавно, а больше шести лет назад. Для сравнения - беззеркалки существуют только на четыре года дольше - десять лет.

Edited at 2018-04-25 09:55 am (UTC)

Спасибо за дополнения.

> Электронный затвор в цифровых камерах со сменной оптикой появился совсем не недавно, а больше шести лет назад.

электронный затвор (rolling shutter в большинстве случаев) появился очень много-много лет назад... например любая цифровая камера с ЭВИ его имеет 🙂 , хотя это не означает что пользователю предлагают опцию его использовать для снимков... видишь суслика ?.... а он есть

Не понял, почему на механическом затворе нет проблемы rolling shutter. Там как-то по-другому идет считывание с матрицы?

тот же вопрос возник. Разве пролет щелочки механического затвора на коротких выдержках не равносилен по своему эффекту построчному считыванию в электронном затворе? Или скорость движения механического затвора просто намного быстрее и роллинг шаттер не возникает?

Читал, читал, а про "Фудзи" - ничего.
Зато подробно про затворы )

И да - ошибка: "при которых отрыта не вся матрица" - все-таки "открыта".

Второе - "Электронный затвор - возникновение полос при съёмке с мигающими источниками света".
На Sony A9 - такого нет.

И да, камера так себе, сколько не пиши о ней, особенно на фоне Sony.

На А9 уже почти global shutter. Пришлось кое-чем пожертвовать, но для репортажной камеры — очень хорошо.

"На фоне Sony" всё меркнет, если вы миллионер и у вас денег куры не клюют. =: )

> И да, камера так себе, сколько не пиши о ней, особенно на фоне Sony.

на вкус и цвет товарища нет... кому-то нравится именно Fuji OOC JPG, кому-то мех колесики управления выбором диафрагмы/выдержки/ISO итд итп... есть вещи которые лучше у Sony (например eye AF/Face Detection) - есть вещи которые лучше у Fuji (например режим работы затвора где EFCS автоматически заменяется на полностью мех - у Sony как не смешно такой автоматизации нет. .. хотя EFCS в отличии от Fuji там очень давно естъ).

From:avylon
Date:April 25th, 2018 06:22 pm (UTC)
(Link)
По поводу центрального затвора. У Pentax Q такой встроен в некоторые объективы. Компактная серия Ricoh GR (конкурент упомянутой X100) тоже имеет центральный затвор. По крайней мере их aps-c варианты. У Nikon была какая-то компактная камера с несменным объективом. Не удивлюсь, если там тоже центральный затвор. У Sony был (уже динозавр) такой "компакт" - R1.
Т.е. он вполне себе встречается в малоформатных камерах, но намного чаще, когда объектив нельзя поменять.
PS У Fuji еще есть камеры с таким затвором: X-S1 и серия X10-X20-X30.

Edited at 2018-04-25 06:26 pm (UTC)

Спасибо, полезно!

Я не совсем понял суть гибридного затвора. Если сначала он работает как электронный, то зачем нужно механическое закрытие задней шторкой? Ведь когда электронный затвор заканчивает считывание его уже не нужно закрывать.

закрыть шторкой нужно чтобы прекратить экспозицию сенселей в режимах отличных от electronic ("rolling") shutter ... считывание данных с сенселей достаточно медленный процесс.

Понятие электронного затвора - ТД ВИДЕОГЛАЗ Москва

Большинство понятий, характерных для классического (механического) фотоаппарата, перекочевало и в мир цифровых камер. Для того чтобы не усложнять жизнь простых обывателей, производители современных девайсов пошли по принципу сохранения, уже привычных и понятных, характеристик съемочного процесса. Выдержка («Shutter Speed»), чувствительность («ISO»), затвор («Shutter») и т.д. сейчас, по сути, это все электронные процессы.

В отличие от первых пленочных моделей фотоаппаратов, где затвор являлся механическим устройством, то сейчас практически всегда представлен электронной схемой, которая управляет процессом считывания информации с матрицы. Для простоты понимания условимся, что электронный затвор — это электронная схема, которая в течении определенного времени (выдержки) подает напряжение на матрицу, при этом все остальное время — матрица обесточена.

Виды электронных затворов

В зависимости от метода считывания информации с CMOS-матрицы, выделяют два вида электронных затворов: кадровый затвор (Global Shutter, глобальный затвор, технология общего/глобального экспонирования) и скользящий затвор (Rolling Shutter, технология построчного экспонирования)

При кадровом затворе изображение формируется мгновенно, точно так, как и при фотографировании, т. е. все пиксели матрицы, отведенные для работы, передают информацию одновременно. Время работы сенсора равно выдержке, которая устанавливается в фотоаппарате заранее.

При скользящем затворе конечное изображение строиться не мгновенным считыванием информации с матрицы, а последовательным ее сканированием. Т.е. информация с сенсора передается не вся сразу, а построчно — сверху вниз, при этом затвор как бы скользит по кадру. Опять же, понятие затвора здесь условно и не имеет никакого отношения к механической реализации.

Упрощенно работу электронных затворов можно представить следующим образом:




В камерах, оснащенных CMOS-матрицей возможно применение как скользящего, так и кадрового затворов, но в силу сложности реализации технологи «Global Shutter», в большинстве современных камер пока используется только «Rolling Shutter».

Проблемы скользящего затвора

В случае скользящего затвора во время съемки панорам или быстро движущихся объектов возникает проблема, так называемого, «запаздывания» изображения. Это означает, что к моменту, когда одна часть матрицы сформировала изображение, объект съемки сдвинулся, другая часть матрицы продолжает фиксировать сдвинутый объект. Вследствие чего, возможно появление таких артефактов:

Сравнение роллинг шаттера на камерах Canon EOS 5D и Canon EOS 7D


Решение проблем скользящего затвора

Первое, что можно посоветовать — избежать резких движений камеры. Для этого используйте различные средства стабилизации: штатив, риг, стедикам и т.д. Особенно губительной для DSLR-кадров является мелкая вибрация, вот наглядная демонстрация проблемы:

Если стабилизировать камеру невозможно или предполагается съемка быстро движущихся объектов, возможно стоит воспользоваться камерой оснащенной CCD-сенсором, или в которой реализована «Global Shutter»-технология.

Частично компенсировать искажение отснятого материала можно при помощи различных плагинов к вашей монтажке/композеру, например, вот этим или этим.

 Майк Хьюз предлагает собственный рецепт борьбы со скользящим затвором:

Затвор фотокамеры | [ПРО]ФОТО

Затвор — это узел фотокамеры, который служит для дозирования света на фотоматериал. Скоростью работы затвора задается такой параметр, как выдержка. Затворы имеют различные вариации исполнения и типы, мы же рассмотрим шторно-щелевые фокальные затворы.

Фотографический затвор — это устройство для регулирования выдержки, то есть длительности воздействия света на фотоматериал или матрицу фотоаппарата. Один из двух основных инструментов управления экспозицией. В киносъёмочном аппарате роль фотозатвора выполняет обтюратор.

Основной задачей затвора является работа в паре с диафрагмой. В этой паре затвор отвечает за выдержку, которой дозируется свет на матрицу, или пленку фотоаппарата. Ламельные фокальные затворы современных цифровых зеркальных камер имеют потрясающую надежность, но при этом менее ремонтопригодны, по сравнению со своими старшими братьями, шторными затворами. У шторных затворов помимо дешевизны и ремонтопригодности было еще одно преимущество — они издавали меньше шума и вибраций во время фотосъемки. Но это преимущество со временем снизошло на нет. Подробнее — ниже.

Шторно-щелевые фокальные затворы

Фокальный затвор находится очень близко к поверхности пленки (фокальной плоскости), от того и название. Шторно-щелевой потому, что обычно затвор состоит из двух шторок, которые во время движения создают между собой щель, через которую происходит засветка кадра. Существует два распространенных типа фокальных затворов малоформатной фототехники:

Фокальный затвор горизонтального хода

«Горизонтальный ход» означает, что затвор работает по длинной стороне (шторки ходят вдоль) кадра. Самые распространенные «шторные» фокальные затворы горизонтального хода использовались в малоформатных фотоаппаратах практически повсеместно от первой культовой «Лейки» Оскара Барнака, и до начала двухтысячных годов (дольше всего использовалось в фотоаппаратах СССР).

Главный недостаток затвора с горизонтальным ходом в его скоростной синхронизации для съемки с электронной вспышкой, для которой часто является предел в 1/60 — 1/90 секунды, а также невозможность стабильной работы на высоких скоростях (от 1/1000 сек.).

Думаю, именно поэтому большая часть шторных затворов, которыми оснащались советские зеркальные фотоаппараты, не имели скорости выше 1/500 сек. Ресурс затвора шторных  матерчатых затворов, к тому же, очень мал.

Чтобы использовать электронную вспышку, затвор выставляется на так называемую «выдержку синхронизации» (на диске управления скоростью затвора обозначается как X, или может иметь приписку в виде скорости синхронизации, например X/60), которая обеспечивает минимальное время задержки при экспонировании, и одновременно позволяет вспышке засветить кадр именно в тот момент, когда затвор полностью открыт. При любом другом раскладе будет неравномерный засвет кадра.

Фокальный затвор вертикального хода

В фокальном затворе вертикального хода шторки ходят по короткой стороне (поперек) кадра. Эти затворы сложнее в конструкции, но рабочие характеристики их более стабильны, в том числе и на больших скоростях. Современные затворы в цифровых зеркальных камерах — ламельные, вертикального хода, с электронным управлением. Ресурс ламельного затвора в разы выше шторных матерчатых.

Причем, скорость срабатывания и начальный импульс задает электродвигатель, а выдержка уже управляется электромагнитами. Отсюда вытекает увеличенное энергопотребление системы на длинных выдержках.

Ламельный затвор Canon 40D.

Для синхронизации вспышки на высоких скоростях используется так называемая, предвспышка, или стробоскопическая вспышка. Она генерирует несколько импульсов за один проход шторок затвора, решая тем самым, проблему синхронизации. Обычно даже самые недорогие современные электронные вспышки поддерживают эти режимы.

Другие затворы

В силу специфики сайта, пока не рассматриваем следующие затворы:

  • Барабанный щелевой затвор
  • Обтюраторный затвор
  • Веерный затвор
  • Затворы с раздельным приводом шторок
  • Апертурный затвор
  • Центральный затвор
  • Затвор-диафрагма, диафрагменный затвор
  • Затвор типа «жалюзи»
  • Электронный затвор

Шторные затворы

Материалом изготовления шторных затворов в подавляющем своем большинстве была прорезиненная ткань. Не смотря на свою простоту и дешевизну, шторные матерчатые затворы имеют очень неприятные особенности, сказывающиеся на ресурсе затвора:

  • Выгорают на солнце

Если забыть закрыть объектив фотоаппарата крышкой, то объектив будет действовать, как увеличительная линза, и вконце-концов, свойства резины меняются до такой степени, что она осыпается, «прогорает».

  • Элементы шторного затвора подвержены истиранию

Зачастую встречаются камеры того или иного производителя, матерчатые тяги затвора у которых попросту порваны вследствие износа.

  • Элементы шторного затвора отклеиваются от натяжителей

Со временем связующая составляющая клеевой основы приходит в негодность, и высыхает. Шторки отклеиваются у основания натяжителей.

  • Пружины натяжителей приходят в негодность

Внутри натяжителей стоят стальные пружины, которые теряют свойства со временем. Проблема устраняется путем подкручивания регулировочных винтов и не такая страшная, как перечисленные выше.

На отпечатке перечисленные неисправности могут отображаться, как недоэкспонирование одной из зон кадра, неравномерное экспонирование по всему полю кадра (шторки притормаживают), изображение кадра фиксировано рывками. Увидев такие отпечатки, стоит обратить внимание на состояние затвора.

Не смотря на то, что шторные затворы имеют опасные болезни, они весьма ремонтопригодны, и чтобы произвести ремонт в «полевых» условиях, достаточно иметь прямые руки и соответствующую литературу. Максимальный срок жизни шторного затвора составляет примерно 5 тысяч срабатываний.

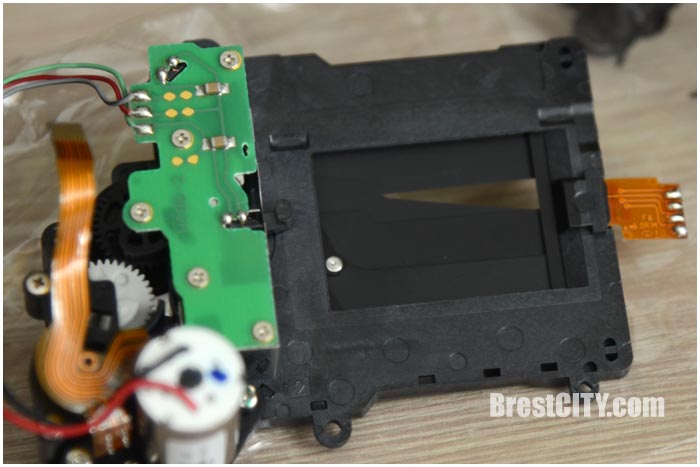

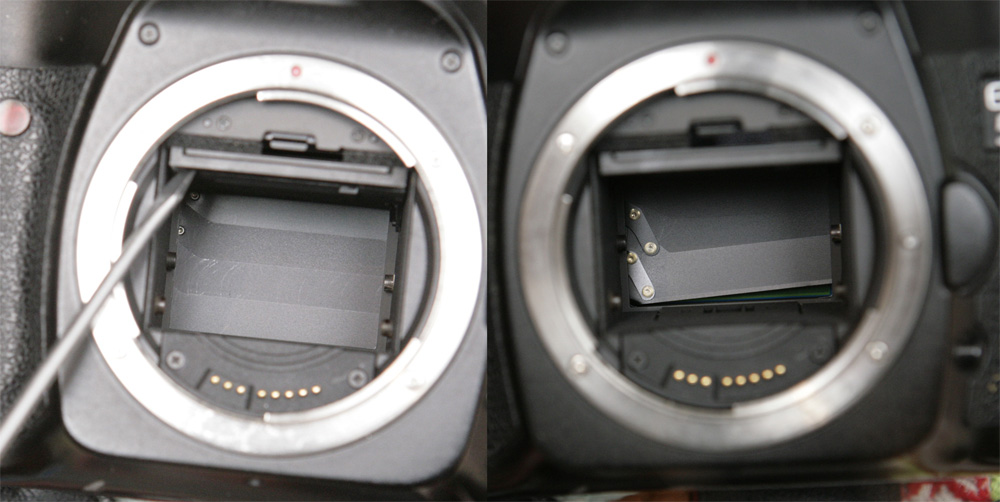

Ламельные затворы

Шторки таких затворов состоят из нескольких металлических ламелей. Причем, в качестве материала для ламелей может применяться не только сталь, но и нержавеющая сталь, углепластик. Ламельные затворы цифровых зеркальных камер управляются электроникой с использованием электродвигателя и электромагнитов.

Электромагниты отвечают за выдержку затвора, удерживая шторки в открытом состоянии до тех пор, пока не получат импульс от управляющей микросхемы на размыкание. На практике это все занимает, естественно, доли секунды.

Ламельные затворы получили распространение в японских фотоаппаратах, где их начали применять в начале 60 годов. Ламельные затворы надежнее шторных, не выгорают на солнце

Однако, ремонтопригодность таких затворов намного меньше, чем у шторных — если замена ламелей, в принципе, еще по рукам пользователю, то последующая его настройка возможна только в стенах сервисного центра (в общем, не дешевое удовольствие, даже если кто-то и возьмется за эту работу). Поэтому ламельные затворы меняются целиком.

Из неисправностей ламельных затворов можно встретить такие:

  • Залипание шторок
  • Истирание ламелей шторок
  • Обрыв в обмотке электромагнита
  • Выпадение втулок шторок из посадочных мест

Эти неисправности в основном могут встречаются на затворах с большими пробегами, а также в какой-то мере на свежих камерах в период «обкатки». Обкатка затвора проходит примерно на первой тысяче срабатываний, после чего затвор может даже переходить свой срок службы. В таблице зеленым отмечен ресурс затвора некоторых фотоаппаратов Canon:

Максимальный срок жизни затвора варьируется. Производителем же, в зависимости от модели камеры устанавливаются ограничения от 50000 срабатываний на младших моделях камер и до 500000 на профессиональных. Зачастую встречается так, что камера успевает морально устареть, и обрести четвертого-пятого хозяина, а ресурс затвора еще не исчерпан.

Принцип работы шторного затвора

Основная конструкция состоит из двух непрозрачных шторок, которые установлены на роликах натяжителей. Как правило, шторки расположены так, что по умолчанию перекрывают доступ света к фотоматериалу.

— Когда мы взводим затвор, одновременно перемещается кадр фотопленки, и происходит «перетягивание» шторок со своих привычных мест.
— По нажатию кнопки спуска затвора, первая шторка освобождается, чтобы начать ход. По пути движения, первая шторка проходит через кадр фотоматериала, дозируя свет.
— Когда первая шторка завершает ход, затвор какое-то время полностью открыт.
— По окончании времени экспонирования, вторая шторка перекрывает поступление света и экспонирование завершается.
— Когда затвор взводится для следующего кадра — все повторяется снова.

Если затвор работает с минимальной выдержкой, то экспонирование фотоматериала происходит сквозь щель между догоняющими друг друга шторками.

Ламельный затвор

Работу фокального ламельного затвора вертикального хода хорошо видно из этого видео:







 Затворный лаг

Или лаг затвора. Так называется задержка перед срабатыванием затвора. Лагом может называться как конкретная задержка после нажатия кнопки спуска, так и время ожидания до следующего спуска затвора во время скоростной съемки. В основном проблема задержки после назатия кнопки спуска присуща младшим/древним моделям цифровых зеркальных камер, а также различного рода мыльницам и камерофонам. Эффект задержки связан с медленной скоростью обработки данных процессором устройства, или скоростью реакции механизмов в целом (например, автофокуса).

Примеры

У пленочной Canon EOS Kiss 300 скорость съемки ограничена скоростью перемотки пленки, и лагом затвора можно назвать время ожидания до окончания протяжки пленки на следующий кадр во время непрерывной съемки. В таблице отображен интервал между срабатываниями в непрерывной съемке некоторых камер Canon (зеленая колонка):

Лаг затвора у старших моделей ЦЗК может проявляться во время переполнения буфера камеры необработанными данными, тогда время лага затвора упирается в скорость записи на карту. У Canon EOS 1Ds буфер заполняется быстро, и из-за медленной скорости записи на карту, последующая задержка срабатывания затвора может достигать 10-15 секунд.

Выдержка это параметр, который определяет, сколько времени будет открыт затвор фотоаппарата для засветки матрицы или пленки фотоаппарата.

Общая информация

Чем короче выдержка, тем быстрее срабатывает затвор, и меньше засвечивается матрица фотокамеры. Выдержка входит в треугольник экспозиции, а вместе с диафрагмой и светочувствительностью составляет общую сеть параметров. В частности, выдержкой дозируется количество поступающего света. Классический затвор фотокамеры во время простоя закрывает пленку или матрицу фотоаппарата, защищая ее от засветки.

Современные фотокамеры обладают целым рядом возможных выдержек, причем, это варьируется от модели фотоаппарата. Наиболее распространенный диапазон работы затвора и, соответственно, набор выдержек, это 30 секунд — 1/8000 секунды. Шаг изменения — от стопа (или ступени, когда значение увеличивается в два раза) до 1/2 и 1/3 стопа. Типичный пример фотоаппарата с шагом выдержек в один стоп — любой Зенит.

Выдержка затвора измеряется в долях секунды, секундах, минутах, часах. Например, значение «1/8000 сек.» будет читаться, как «одна восьмитысячная доля секунды». «Доля секунды» здесь — это так, для понимания. Произносить вслух не обязательно.

Длинные выдержки обычно имеют рядом с цифрой знак секунды — как пример, 1″. Минута будет отображаться со знаком минуты — 1′, на фотоаппаратах обычно дело ограничивается тридцатью секундами и дальше идет параметр работы затвора «от руки» (см. далее).

Настройка выдержки

Выдержка в камере настраивается обычно селектором на корпусе фотоаппарата, либо через меню. При этом, конкретного совета по использованию выдержки не может дать даже инструкция к фотоаппарату — выдержка подбирается под конкретные условия съемки.

В цифровых фотоаппаратах для управления параметром выдержки затвора есть несколько режимов и возможностей:

  • Ручной режим съемки. Это режим, в котором вы имеете полное право изменять все доступные параметры экспозиции основываясь на ситуации и своем опыте\умении. В этом режиме камера может только подсказать оптимальный параметр.
  • Режим приоритета выдержки, в котором вы выбираете выдержку, а остальные параметры по программе настраивает камера, исходя из условий освещения.
  • Брекетинг экспозиции. Косвенно относится к управлению затвором, зависит от реализации функции брекетинга в камере. В этом режиме камера будет делать три снимка — темнее, нормальный, светлее. В некоторых моделях камер для сдвига экспозиции может применяется еще и регулировка диафрагмы со светочувствительностью матрицы.
  • Скорость затвора может изменяться при внесении поправки в параметры камеры (компенсация экспозиции) в режимах приоритета диафрагмы, программном полуавтомате.
  • Режим работы затвора «от руки». В этом режиме вы сами можете управлять выдержкой. Нажатая кнопка спуска — открывает затвор, а ее отпускание затвор закрывает.

Режим работы фотоаппарата выбирается диском на корпусе.

Выдержка синхронизации

Эту возможность можно использовать в условиях недостаточного освещения. Выдержка синхронизации при работе с электронными вспышками позволяет подсвечивать объекты, используя открытое положение затвора (одна шторка уже ушла, а вторая еще только начинает движение). В предверии этого момента вспышке подается сигнал, и она выдает импульс.

В эру шторных затворов выдержка синхронизации приходилась в основной своей массе на значения до 1/60 секунды, что было приемлемо не всегда. При этом выдержка синхронизации на диске управления затвором помечалась как X, или как X-значение выдержки (например, X-60). Со временем усовершенствовались и конструкции вспышек, и конструкции затворов. На ЦЗК Canon EOS 60D выдержка синхронизации встроенной вспышки — до 1/250 секунды, а с внешней электронной вспышкой в режиме высокоскоростной синхронизации покрывается весь диапазон работы затвора (до 1/8000 секунды).  Что примечательно, высокоскоростную синхронизацию можно использовать при съемке в контровом свете, чтобы выбить тени объекта:

Применение выдержки

Выдержка применяется в разных условиях. Короткая выдержка используется при съемке движущихся объектов (птицы в полете, бегущий человек, проезжающий автомобиль), и при избыточном освещении (солнечный день). Длинная выдержка используется для съемки при недостаточном освещении, чтобы «собрать больше света». Без длинной выдержки например, не получится сделать фотографию звездного неба. Длинная выдержка используется в технике рисования светом, фризлайте:

При съемке на светосильный объектив солнечным днем, нам понадобится очень высокая скорость затвора, чтобы не пересветить кадр. В темное время суток нам придется использовать значения длиннее 1/15 секунды — 1, 2, 4, 8 секунд и так далее. Пример использования длинной выдержки:

При использовании выдержек длиннее, чем 1/(единица, деленная)на фокусное расстояние объектива, следует применять дополнительные средства стабилизации, как: штатив, предварительный подъем зеркала, спусковой тросик. Встроенный стабилизатор (если он есть) сможет компенсировать только мелкую дрожь от рук, и то, до определенного порога.

Фотография на длинной выдержке

Выдержек шкала

(от латинского scala — лестница)
устройство, служащее для индикации установленной скорости действия фотографических затворов. На шкале нанесены буквенные и цифровые обозначения, буква «B» (Bulb) означает выдержку «от руки», все цифры до индекса «B» означают выдержки в секундах, за ним — в долях секунды.

Bulb (B)

Режим спуска затвора «от руки»

Time-Value (Tv)

Режим работы фотоаппарата с приоритетом выдержки. Пользователь выставляет необходимую выдержку, электроника выстраивает экпозицию, опираясь на значение выдержки.

Заключение

Выдержка является важным параметром в фотосъемке. Не забывайте о том, на что влияет этот параметр, особенно при съемке при недостаточном освещении. Длинные выдержки требуют больше опыта в обращении с фотоаппаратом, а также применения дополнительных стабилизирующих средств, или вспышки. Короткую выдержку используйте для съемки движущихся объектов в хороших условиях освещения.

Курсы для фотографа:

затворы фотоаппаратов - Перевод на английский - примеры русский

На основании Вашего запроса эти примеры могут содержать грубую лексику.

На основании Вашего запроса эти примеры могут содержать разговорную лексику.

(Щелкают затворы фотоаппаратов) - Всем остальным я говорю "счастливого избавления".

(Щелкают затворы фотоаппаратов)

Предложить пример

Другие результаты

(Щелкает затвор фотоаппарата) - Труди.

(Невнятный диалог) (Щелкает затвор фотоаппарата)

Нет, я просто работаю над быстротой действия затвора на фотоаппарате.

Is this new? No, I'm just working with a faster shutter spee

(Щелкает затвор фотоаппарата)

[щёлкает затвор фотоаппарата]

[щелчки затвора фотоаппарата]

(Щелкает затвор фотоаппарата)

(щёлкает затвор фотоаппарата)

[Щелчок затвора фотоаппарата]

Просто печатайте сверху. (Смех) Задержка срабатывания затвора - это время между нажатием на кнопку спуска затвора и моментом, когда фотоаппарат на самом деле снимает.

Just type over it. (Laughter) Shutter lag is the time between your pressing the shutter button and the moment the camera actually snaps.

Leicaflex SL2 был последним однообъективным зеркальным фотоаппаратом с механическим затвором в течение нескольких лет, перед появлением Leica R6.

The Leicaflex SL2 was the last all-mechanical Leica reflex body for several years, before the advent of the R6.

Фотоаппарат имел автофокусировку, контролируемый электроникой фокальный затвор, со скоростью срабатывания от 30 сек. до 1/2000 сек., встроенный замер экспозиции и встроенную фотовспышку.

It was autofocusing, had an electronically controlled focal plane shutter with speeds from 30 sec. to 1/2000 sec. and built-in exposure metering and pop-up flash.

Теперь есть маленькие фотоаппараты... с автоматическим затвором.

Изобретение относится к области фото- и видеоизображений и может быть использовано для получения высококачественных 4 изображений визуально приближенных объектов фотоаппаратом или видеокамерой, снабженных сенсорами с электронным затвором.

The invention relates to the field of photo and video images and can be used for producing high-quality images of visually close objects using a camera or video camera equipped with sensors with an electronic shutter.

Ремонт затвора фотоаппарата Nikon

Износ затвора фотоаппарата

Сегодня в обзоре – фотоаппарат Nikon D50. Сразу хочется отметить, что данной модели уже около восьми лет, а в пользовании клиента эта камера находилась около семи. По меркам цифровой техники стольких лет службы более чем достаточно, чтобы произошёл естественный износ деталей. В нашем случае имеем дело с износом основной движущейся части фотоаппарата – затвора. Вообще, неработающий затвор фотоаппарата, весьма распространенная неисправность, что связано с большими нагрузками, которые он испытывает.

Почему не работает затвор

Поскольку затвор управляется двигателем, то основная нагрузка в фотоаппарате приходится как раз на этот двигатель. При частом срабатывании затвора, щётки стирают якорь двигателя, как следствие, происходит естественный износ двигателя. Причём зачастую образующееся истирание материала приводит к короткому замыканию.

При этом:

  • затвор не щёлкает
  • срабатывает с задержкой
  • срабатывает с пересветом

Любая нестандартная ситуация с затвором связана именно с двигателем. Устройство защиты обрабатывает сбои в работе и выдаёт ошибку на дисплей. И хотя более современные аппараты выдают ошибку вместе с кодом, конкретно Nikon D50 такой возможности не имеет.

Обычно, когда происходит короткое замыкание, срабатывает автоматическая защита. Функция автозащиты от короткого замыкания есть на большинстве фотоаппаратов, потому что риск закоротить двигатель слишком высок.

Что примечательно, дефект усугубился не только из-за того что закоротился двигатель, но и из-за того что сгорел драйвер, который этим двигателем управляет. Для данной модели фотоаппарата такая ситуация – редкость, но, тем не менее, как в нашем случае, имеет место быть. Прилагаем фото, на котором показано, в каком месте прогорела микросхема.

Замена двигателя затвора фотоаппарата

Устранить выявленные дефекты возможно, заменив двигатель затвора. Не рекомендуется выполнять такое мероприятие в домашних условиях. Такой ремонт без надлежащего оборудования и навыков выполнить крайне сложно. Чтобы добраться до двигателя затвора и, непосредственно, его драйвера нужно полностью разобрать фотокамеру.

То есть практически – это максимальная разборка аппарата, которую лучше доверить опытному мастеру.

Вообще, необходимость нести данную поломку в сервисный центр вызвана тем, что только там можно найти оригинальные запчасти и соответствующее оборудование для их замены.

Если Вам понадобится помощь профессионалов в этом вопросе, обращайтесь в сервисный центр по адресу Тверская улица, 8 и звоните заранее, чтобы уточнить нюансы по номеру +7 (495) 699-26-48.

Подыскиваете подходящий сервисный центр где производят ремонт фотоаппарата Nikon? Обращайтесь в Fotoblick!

Копирование контента с сайта Fotoblick.ru возможно только при указании ссылки на источник.

© Все права защищены.

Срок службы зеркального фотоаппарата

В определенный момент процесса покупки камеры вы наверняка спрашивали себя: «долго ли протянет моя зеркалка?» Это довольно логичный вопрос. Даже камера начального уровня стоит прилично и всегда хочется сделать правильное вложение денег. Хотя можно поспорить (причем это будет наверняка правильно), сказав, что по сравнению с объективами камера не так важна, но все равно нужно быть уверенным в том, что она прослужит долго. В этой статье мы исследуем некоторые вещи, которые могут повлиять на долговечность зеркальных камер и рассмотрим, стоит ли об этом беспокоиться.

Вот в чем дело. Новенькая зеркалка скорее всего продержится много лет. Вряд ли у нее износится затвор, зеркальный механизм или другой компонент. Самые вероятные причины для того, чтобы нести камеру в ремонт – это падение, промокание или устаревание. Другими словами, просто продолжайте снимать, максимально осторожно обходитесь с камерой и не волнуйтесь о том, сколько раз нажали на затвор.

Количество снимков

Каждый раз при нажатии на кнопку камеры, затвор открывается, чтобы свет попал на сенсор и можно было сохранить снимок. Количество снимков (Shutter Count) – это цифра, отображающая точное количество нажатий на затвор. Производители устраивают тщательные тестирования надежности своих камер и предоставляют соответствующие рейтинги. Теоретически, рейтинг затвора (Shutter Rating) отображает количество нажатий перед тем, как он даст сбой. Большинство зеркалок начального уровня оценивают в 100 000 спусков затвора, в то время, как топовые модели могут иметь запас до 400 000.

Хотя рейтинги существуют для большинства зеркалок, эту информацию не так легко найти. Таблица ниже предоставляет цифры для большинства популярных камер на сегодняшний день.

Имеет ли значение количество снимков?

И да, и нет. Рейтинг Canon 7D Mark II – 200 000 нажатий. Но камера не умрет, если количество снимков достигнет этого числа. На деле реальное количество может варьироваться. Затвор Canon 7D Mark II может умереть уже после 150 000 нажатий. Другая тушка будет отлично работать даже после преодоления цифры, заданной производителем. Не цепляйтесь к числам. Есть множество других вещей, которые намного вероятнее приведут к сбоям камеры или подтолкнут к покупке новой.

У меня нет достоверных данных, но я осмелюсь предположить, что большинство фотографов не использует камеру достаточно долго, чтобы затвор износился. Затвор современных зеркалок среднего класса продержится 5 лет при расчете около 30 000 фотографий/год. В большинстве ситуаций, их хватит еще на дольше. За такое время может многое произойти и вполне вероятно появятся другие причины купить новую камеру.

Одна из ситуаций, когда знание количества снимков может пригодиться – это покупка подержанной зеркалки. Можно много чего сказать при внимательном визуальном осмотре, но полезно также знать, насколько активно использовали камеру. Было бы замечательно, если бы все тушки хранили количество нажатий на затвор на подобие одометра для камеры. К сожалению, производители не добавляют эту функцию, что мне кажется совершенно нелогичным.

Есть множество способов узнать количество снимков камеры. Если у вас Nikon или Pentax, эта цифра обычно встраивается в EXIF-данные фотографий. Canon и Sony, похоже, сделали всё немного более сложным, если вообще возможным. Сайты Сamera shutter count и Shutter counter сайты работают с большинством тушек Nikon и Pentax, но там есть информация только для нескольких моделей Canon. Однако, полно других способов узнать количество спусков затвора. Magic Lantern - бесплатная программа, которую можно использовать для разблокировки специальных функций зеркалок Canon, включая количество снимков.

Количество снимков на моей Canon 5D Mark III в окне интерфейса Magic Lantern. Примечание в нижней части экрана также показывает рейтинг затвора.

О чем стоит волноваться?

Хотя количество снимков не должно серьезно вас беспокоить, есть другие вещи, которые могут случиться с зеркалкой. Часто неполадки происходят из-за небрежного обращения. Камера – электронное устройство, поэтому она чувствительна к влиянию влаги и физическому воздействию. Нет ничего ужаснее, чем слышать звук падения своей камеры на землю или в воду. Эти вещи случаются и о них стоит волноваться больше, чем об изнашивании затвора. Одна из неприятных ситуаций – когда зеркалка стоит на штативе в ветреный день. Сильный порыв ветра в неподходящее время может опрокинуть штатив и обеспечить камере встречу с асфальтом. Если повезет, на тушке не останется ни царапины, но в противном случае придется раскошелиться на ремонт.

Устаревшее оборудование

Как и большинство других электронных устройств, за последние 5-10 лет зеркальные фотоаппараты активно эволюционировали. Со всеми этими улучшениями появляется более быстрый и точный фокус, лучшая работа в условиях плохой освещенности, больше функций, а также более качественная картинка. Это не значит, что отличные фотографии нельзя больше сделать со «старой» камерой; очень часто один и тот же сенсор использует несколько поколений. Однако, маркетологи заставляют нас хотеть самые свежие и лучшие тушки. Иногда есть даже разумные причины для обновления. Но в большинстве ситуаций они играют на синдроме приобретения оборудования (Gear Acquisition Syndrome - GAS). Я сам ему поддавался… даже чаще, чем хотелось бы признать. В любом случае большинство фотографов покупают новую камеру раньше, чем старая износится.

Замена затвора

Давайте представим, что затвор вашей камеры сломался. Вариант с заменой всегда доступен. Цена варьируется в зависимости от модели и обычно выше для камер топ-класса. В среднем стоимость составляет $250-400. Стоит оно своих денег или нет – решать вам. Нужно только учитывать возраст своей камеры и то, во сколько обойдется заменить ее похожей моделью. Если фотоаппарату больше 5 лет, лучше уже купить новый.

Выводы

Еще раз повторюсь, количество снимков не обязательно определяет время жизни зеркалки. Если затвор износился, хорошо. Это значит, что вы много снимаете. Намного хуже, когда камера промокает или разбивается, после чего требуется ремонт или замена. Если этого не случилось, есть вероятность, что вы перерастете свою камеру или она просто станет слишком «старой», поэтому потребуется обновление. Сейчас почти любая зеркалка при среднем использовании может продержаться 3-5 лет, а на деле даже больше. В любом случае, просто снимайте и не волнуйтесь. Чтобы ценить такой инструмент, как камера, нужно им пользоваться.

Автор: Rusty Parkhurst

Как работает затвор камеры?

Все мы знакомы со звуком затвора камеры. Но знаете ли вы, что происходит внутри вашего устройства, когда это происходит? В этой статье мы объясним, как работает ставень, и почему вы слышите отчетливый звук щелчка.

Что такое затвор камеры?

Во-первых, давайте определимся, что такое ставни и для чего они нужны. Вы можете думать об этом как о воротах, которые открываются, чтобы пропустить свет на датчик или пленку, и закрываются, чтобы остановить экспозицию.

На самом деле ставни - сложное механическое приспособление. Это не просто ворота, которые открываются и закрываются. Существуют различные типы жалюзи, которые работают по-разному в зависимости от камеры. Давайте посмотрим на жалюзи, которые вы найдете в зеркальных, беззеркальных, видео- и кинокамерах.

Как работает затвор камеры?

Затвор для DSLR

Прежде чем мы начнем, давайте определим DSLR, чтобы понять, как работает ее затвор. Аббревиатура расшифровывается как Digital Single Lens Reflex.Это означает, что в вашей камере есть оптическое устройство, состоящее из зеркала и призмы. Это позволяет вам точно видеть, что проходит через объектив.

Оптика DSLR работает путем размещения зеркала за объективом, которое направляется к призме внутри вашего видоискателя. Вы можете думать об этом как о крошечном перископе, который отражает свет, достигая вашего глаза.

Итак, какое отношение зеркало имеет к шторке? Ну, поскольку зеркало находится прямо за объективом, оно предотвращает попадание света на затвор.Но зеркалка устроена таким образом, что, когда вы нажимаете кнопку спуска затвора, зеркало поднимается, чтобы затвор можно было открыть и сделать экспозицию.

Когда вы нажимаете кнопку спуска затвора, вы слышите, как зеркало поднимается, издает хлопающий звук. Поскольку он больше не отражает свет за объективом и не направляет его в видоискатель, вы получаете черный экран.

Когда зеркало поднято, шторка опускается и обнажает датчик за ней. После завершения экспонирования вторая шторка опускается и закрывает датчик.Время, в течение которого опускается первая шторка и опускается вторая шторка, зависит от выдержки. Чем меньше скорость затвора, тем дольше он открыт.

Беззеркальный затвор

Камеры

называются беззеркальными, потому что у них нет зеркала, как у зеркалок. Беззеркальные камеры передают данные изображения с датчика на небольшой электронный экран в видоискателе, чтобы вы могли видеть, что снимаете.

Во многом механизм затвора беззеркальной камеры работает аналогично зеркалке.У него также есть шторка, которая поднимается и опускается во время съемки. Но на этот раз разница заключается в том, как он перемещается и захватывает изображение при нажатии кнопки спуска затвора.

Поскольку в беззеркальной камере нет зеркала, датчик полностью обнажен за объективом. Но когда вы нажимаете кнопку спуска затвора, дверца затвора поднимается, чтобы заблокировать датчик, а затем опускается, чтобы сделать экспозицию. После того, как экспонирование сделано, другая дверь опускается сверху кадра.

Затвор среднего формата

Мы все слышали о камерах с кроп-сенсором и полнокадровыми камерами.Датчики урожая обычно используются в более дешевых потребительских камерах. Полнокадровые сенсоры - это те, которые использует большинство профессиональных фотографов.

А как насчет среднеформатных фотоаппаратов? Среднеформатный формат получил свое название от камер формата 120 мм во времена кино. Поскольку камеры среднего формата имеют больший сенсор и разрешение, они очень дороги. Лишь небольшой процент профессиональных фотографов использует их ежедневно.

Так же, как и полнокадровые камеры, среднеформатные камеры также имеют зеркальные и беззеркальные версии.Это означает, что их механизмы затвора также различаются. Но среднеформатные модели высокого класса часто имеют специальный затвор, называемый створчатым затвором.

В отличие от других механизмов затвора, створчатый затвор находится внутри объектива, а не корпуса камеры. Он также выглядит и работает как отверстие, перемещаясь внутрь или наружу, а не вверх и вниз.

Преимущество створчатых ставен в том, что они работают быстрее, чем любой другой механизм, использующий занавески. Вы можете использовать его для вспышки с высокой синхронизацией, которая может составлять 1/1000 секунды или более, по сравнению с 1/200 или 250-й секунды для беззеркальных и DLSR.

Компактные камеры и смартфоны

Вы когда-нибудь задумывались, откуда берутся щелчки с вашей компактной камеры или смартфона? Правда в том, что звук производится электронным способом.

Компактные камеры и смартфоны

не имеют шторок, которые можно поднимать и опускать. Вместо этого они улавливают свет от линзы прямо к датчику. Это основная причина того, что они меньше по размеру и позволяют делать больше снимков, чем обычные камеры.

Итак, если ваш смартфон работает без шторки, то почему для обычных камер она все же необходима? Все сводится к качеству фотографий. Камеры без затвора обычно дают зернистое изображение. С другой стороны, камеры с механическими затворами дают более четкое изображение. Они лучше контролируют попадание света на датчик.

Активность затвора при фотосъемке

Как упоминалось ранее, время, в течение которого затвор остается открытым, пропорционален выдержке, установленной вами на камере.

В качестве эксперимента вы можете установить выдержку на 3 секунды и нажать кнопку спуска затвора. Время между первым щелчком (когда затвор и зеркало открываются) до второго щелчка (когда затвор и зеркало закрываются) равно времени.

Но поскольку жалюзи механические, они могут срабатывать только так быстро при съемке. Попробуйте нажать кнопку спуска затвора и удерживать ее в течение десяти секунд, и вы увидите, насколько быстро или медленно ваша камера делает снимки.

Скорость съемки вашей камеры рассчитывается с использованием FPS или кадров в секунду. Большинство потребительских фотоаппаратов могут снимать только 5-8 кадров в секунду даже при выдержке 1/8000 секунды или более. В то время как некоторые профессиональные модели (особенно беззеркальные варианты) могут снимать почти до 24 кадров в секунду.

Активность затвора при видеосъемке

Теперь, когда вы знаете, что большинство камер может снимать только несколько кадров в секунду, вы поймете, почему при съемке видео никогда не используется затвор. В противном случае вы получите рывки, потому что скорость затвора недостаточно высока, чтобы запечатлеть естественное движение.

Когда вы записываете видео на беззеркалку или зеркалку, затвор поднимается и никогда не опускается, пока вы не закончите съемку. В режиме видео датчик становится «виртуальным» затвором за счет электронного сканирования света, исходящего от объектива.

Захват видеоданных зависит от типа датчика вашей камеры. Есть два основных типа датчиков в камерах. Первый - это CMOS, который можно найти в большинстве камер начального уровня и даже в профессиональных камерах. Он захватывает видео, просматривая сцену слева направо и сверху вниз.

Датчик CMOS сканирует всю сцену за миллисекунды (что очень быстро!). Но имеет тенденцию страдать от рольставни. Другими словами, он искажает быстрое движение, потому что не может записать сцену сразу.Если у вас есть зеркалка или беззеркалка, попробуйте быстро повернуть камеру слева направо, и вы заметите «эффект желе», вызванный скользящим затвором.

Второй тип сенсора называется ПЗС-матрицей и в основном используется в профессиональных и профессиональных видео- и кинокамерах. Он использует так называемый глобальный затвор, чтобы избежать искажений при движении. Это означает, что он захватывает сцену сразу, поэтому вы не увидите никаких задержек в движении в кадре.

Проверьте количество затворов

Затвор вашей камеры механический, а это значит, что он может сделать только определенное количество щелчков, прежде чем перестанет работать.Расчетный срок службы затвора камеры можно найти в технических характеристиках камеры или в Интернете.

Средняя потребительская камера рассчитана примерно на 100 000 срабатываний затвора. Между тем, профессиональные варианты оцениваются в 200 000 и более срабатываний. Это может звучать недостаточно. Но в целом большинство энтузиастов достигает 25 000 срабатываний в год. Это означает, что их камера может прослужить до 4 лет.

Между тем для профессиональных фотографов нет ничего необычного в достижении 50 000 или даже 100 000 срабатываний в год.Вот почему вы часто видите, как они все время меняют камеры.

Вы можете проверить счетчик выдержек онлайн, загрузив недавнее изображение в формате JPEG или необработанное изображение с камеры. Помните, что иногда ставня может сломаться до или даже после того, как она достигнет ожидаемого числа срабатываний затвора. Срок службы жалюзи - оценка производителя, как и пробег вашего автомобиля.

Фото Стива Джонсона из Pexels

Заключение

Всегда полезно узнать, как работает ваша камера.Например, знание механики вашего затвора позволит вам увидеть его возможности и ограничения. И давайте будем честными: когда вы слышите этот щелчок, приятно знать, что происходит внутри вашего устройства.

Руководство по количеству выдержек

: Nikon, Canon и Sony

Современные камеры имеют сложную электронику, но только несколько движущихся частей. Наиболее важными из них являются механизм затвора и двигатель, поднимающий зеркало в зеркальной камере. По мере того, как камера стареет, важно знать количество выдержек камеры.Это также очень важно при покупке бывшей в употреблении камеры.

Что такое счетчик затвора?

Число выдержек - это количество фотографий, сделанных вашей камерой. Это важное число, указывающее на ожидаемый срок службы вашей камеры. Это механизм, который откидывает зеркало зеркальной камеры, созданный из крошечных и хрупких деталей. Затем занавеска будет двигаться сверху вниз, обнажая датчики, а затем другая занавеска, закрывающая ее. Этот процесс также часто происходит невероятно быстро, что может подвергнуть их удивительной силе:

Например, если вы делаете снимок при ярком дневном свете, ваш затвор может быть открыт только на 1/1000 секунды или меньше. Чтобы оставаться открытым в течение такого короткого промежутка времени, он должен начать движение очень быстро, а затем так же быстро прекратить движение.

Со временем силы, возникающие при открывании и закрывании заслонки, приведут к износу деталей и поломке механизма заслонки. В этом случае вам, возможно, придется либо отправить камеру обратно производителю для замены механизма затвора, что дорого и требует много времени, либо приобрести новую камеру.

К счастью, механизмы заслонки рассчитаны на довольно большое количество срабатываний.В большинстве фотоаппаратов затвор рассчитан на выдержку от 100 000 до 200 000 снимков, а профессиональные модели высшего уровня оцениваются еще выше. Затворы фотоаппаратов обычно служат намного дольше, чем их официальный рейтинг.

Для обычных фотографов или даже для многих полупрофессиональных фотографов этого может хватить на многие годы и дольше, чем вы бы хотели сохранить камеру. Однако у тяжелых стрелков проблемы возникнут гораздо раньше. Если вы снимаете 2000 снимков в неделю (что несложно для определенных типов фотографии, например свадьбы и других мероприятий), вы можете смотреть только год или два, прежде чем достигнете срока службы затвора.

Если ваша камера начинает стареть или вы собираетесь купить бывшее в употреблении оборудование, может оказаться важным проверить счетчик выдержек, чтобы узнать, насколько вы близки к достижению предела выдержки. В конце концов, меньше всего вам нужно, чтобы затвор выходил из строя во время важной съемки.

Как проверить счетчик затвора

К счастью, производители фотоаппаратов встраивают в камеру инструмент, позволяющий отслеживать количество выдержек. Однако получить доступ к этим данным не всегда просто.В зависимости от вашей камеры есть много способов проверить количество выдержек.

Что такое данные EXIF?

Все камеры хранят большой объем информации в данных EXIF ​​каждого изображения. Для многих фотоаппаратов, таких как большинство Nikon, большинство Sony Alpha и некоторые Canon, сюда входит количество выдержек. Вы можете использовать любую программу, которая покажет вам полные данные EXIF ​​(а не только средство просмотра изображений, которое показывает только основную информацию), и поискать строку, которая говорит что-то вроде номера изображения или числа выдержек.

Adobe Photoshop покажет ваши данные EXIF, щелкнув «Информация о файле» в меню «Файл» и выбрав вкладку «Необработанные данные».Вы можете просмотреть полные данные EXIF ​​об изображениях, загруженных на Flickr. Также существует большое количество веб-сайтов, которые позволят вам загрузить изображение и сообщат вам количество выдержек.

Альтернативы камерам Canon

Для фотоаппаратов Canon, если число выдержек не сохраняется в данных EXIF, можно использовать альтернативные инструменты. Если вы используете компьютер Mac, приложение Shuttercheck подключится к вашей камере и покажет количество выдержек. Для некоторых моделей камер вы можете использовать EOSInfo, чтобы найти эту информацию в Windows.Взлом прошивки Magic Lantern также добавляет возможность просматривать количество выдержек прямо в камере.

Количество выдержек


Производители разных фотоаппаратов имеют разное значение выдержки. Эти рейтинги - это то, что производители фотоаппаратов ожидают от минимального срока службы затвора. В зависимости от того, как вы используете камеру (и от вашей общей удачи), фактический срок службы затвора может быть меньше или намного больше, чем указано производителем.

Счетчик выдержек для Canon

Canon опубликовала рейтинги количества выдержек для большинства своих камер выше линейки Rebel.Только некоторые повстанцы имеют официальные рейтинги.

Модель камеры Рейтинг выдержки
Canon 1D X Mark II 500 000
Canon 5D Mark II / III / IV 150 000
Canon 6D Mark II 100 000
Canon 7D Mark II 200 000
Canon 60D / 70D / 80D 100 000
Canon T5i / T6i 100 000

Число выдержек Nikon

Nikon также указывает рейтинг выдержки для большинства своих моделей камер.

Модель камеры Рейтинг выдержки
D4 / D5 400 000
D500 200 000
D850 200 000
D3500 100 000
D5600 100 000
D7500 150 000

Счетчик выдержек Sony

Sony по большей части избегала давать официальные рейтинги выдержки на своих камерах.Единственные модели, которые получили официальное заявление о сроке службы заслонок, - это a7R II, a7R III и a9, каждая из которых рассчитана на 500 000 срабатываний.

Часто можно услышать сравнение количества выдержек камеры и пробега автомобиля. Хотя это и неточно, но он может дать полезную справочную информацию о том, как долго камера будет работать нормально.

Как и в случае с пробегом, это значение обычно является предположением, а не правилом. Вы можете получить гораздо больше или меньше жизни от своей камеры, чем их официальный рейтинг.Если вы готовитесь к крупной съемке или собираетесь купить подержанную камеру, узнайте, близка ли ваша оценка к рейтингу, чтобы избежать потенциальных проблем.

Теги: Подержанные камеры Последнее изменение: 20 мая 2020 г.

Что такое выдержка?

Щелкните.

Тот характерный звук, который издает камера, когда делает снимок? Это затвор камеры.И хотя затвор может двигаться одинаково каждый раз, когда вы делаете снимок, он не всегда движется с одинаковой скоростью. Но что такое выдержка? Как вы регулируете настройки выдержки? И, наконец, как понимание выдержки может помочь вам делать лучшие фотографии?

  • Что такое выдержка?
  • Советы по установке выдержки на цифровой зеркальной или беззеркальной камере
  • Как использовать короткие выдержки, чтобы избежать размытия на фотографиях
  • Плюсы и минусы электронных и механических жалюзи: как решить, какой тип жалюзи вам подходит?

Фотоаппарат делает снимок, подвергая цифровой датчик (или кусок пленки) свету. Затвор - это просто барьер, который не пропускает свет, когда вы не фотографируете. Нажатие кнопки в верхней части камеры (на самом деле это называется спуском затвора) открывает затвор, а когда затвор открывается, записывается изображение. Когда затвор закрывается, камера прекращает запись.

Таким образом, выдержка - это то, как долго этот барьер остается открытым, чтобы свет проникал в изображение. Выдержка - это время, в течение которого изображение подвергается воздействию света - это могут быть миллисекунды или даже минуты.

Являясь одним из трех элементов, которые влияют на то, насколько светлым или темным является изображение (так называемая экспозиция), понимание выдержки необходимо для получения полного творческого контроля над камерой. Если затвор остается открытым в течение длительного времени, объектив пропускает много света, и, если вы не снимаете очень темную сцену, изображение будет слишком ярким или переэкспонированным. С другой стороны, если выдержка слишком короткая, фотография будет слишком темной.

Так какова правильная выдержка? Это зависит от того, сколько света в сцене.На улице в солнечный день вам понадобится короткая выдержка, например 1/500. В помещении вам нужно немного замедлить скорость - возможно, 1/100.

Выдержка также является одной из трех различных настроек, которые влияют на экспозицию - вы также можете расширить диафрагму или увеличить ISO, если фотография слишком светлая, и наоборот. Установка выдержки с ISO и диафрагмой даст вам наиболее творческий контроль над вашими изображениями, но, если вы не знаете, что такое диафрагма и ISO, вы все равно можете настроить выдержку на своей камере.

Как установить выдержку на зеркальной или беззеркальной камере

Ручной режим позволяет фотографам управлять выдержкой, а также ISO и диафрагмой, но что, если вы просто научились настраивать выдержку, не вдаваясь в еще две вещи? Для этого тоже есть режим. Режим приоритета выдержки позволяет вам установить выдержку, а камера сделает все остальное. Это отличный способ для новичков, но опытные фотографы тоже используют его для простоты или когда освещение может быстро меняться.

Режим приоритета выдержки обозначается на диске выбора режимов камеры значком S или Tv (для пользователей Canon и Pentax). В этом режиме колесико управления в задней правой части камеры рядом с большим пальцем теперь будет регулировать выдержку (хотя у некоторых камер есть еще и второй диск на передней панели - проверьте руководство камеры, если вы не уверены).

В то время как большинство выдержек составляет доли секунды, для экономии места большинство камер не учитывают дробь, поэтому 1/800 записывается как 800. Если выдержка не является фракцией (т.е.е. она длиннее секунды), скорость часто будет записываться в кавычки или «- например, 8» - это выдержка затвора восемь секунд, а 8 - выдержка 1/8 секунды.

В камерах с ЖК-экраном вверху часто отображается выдержка. Если у вашей зеркальной или беззеркальной камеры этот второй экран отсутствует, экран затвора часто отображается на заднем ЖК-экране, а также внутри видоискателя, снизу или сбоку.

Итак, на какую выдержку установить? Это зависит от того, сколько света в сцене, а также от того, насколько быстро движется объект.Например, спортивные фотографы часто снимают на 1/1000. Дети и домашние животные по-прежнему активны, но не так быстро, поэтому выдержки 1/250 часто будет достаточно, хотя при ярком свете можно использовать более высокие скорости.

Выбирая выдержку, ошибитесь в сторону слишком короткой. Слишком медленно, и вы можете увидеть еще один побочный эффект выдержки: размытие.

Использование выдержки для предотвращения размытия

- Фото: Кейси Косли

- Фото: Мэтт МакМонагл

Когда затвор открыт, изображение снимается, но все, что движется во время съемки, будет размыто.Таким образом, выдержка должна соответствовать скорости того, что вы снимаете (в любом случае, если вы хотите избежать размытия). Например, если вы снимаете футбольный матч с коэффициентом 1/80, игроки, скорее всего, будут размываться при движении. Большинство спортивных состязаний снимается с гораздо более высокой выдержкой - часто 1/500 и выше. Для детей, людей и домашних животных, которые не проявляют свои таланты на поле, часто бывает достаточно скорости 1/250.

Объекты размываются, когда они двигаются при открытом затворе, но если вся камера перемещается при открытом затворе, все изображение будет размытым.Это называется дрожанием камеры. Штативы предотвратят сотрясение камеры, но съемка с рук с длинной выдержкой сделает вашу фотографию размытой.

Так при какой выдержке вы начинаете видеть дрожание камеры? Как правило, без штатива не используйте выдержку длиннее, чем длина вашего объектива. Что это значит? Если вы используете объектив 300 мм, держите выдержку не менее 1/300. Телеобъективы усиливают дрожание камеры, поэтому чем длиннее объектив, тем меньше должна быть выдержка.

Использование выдержки для творческих эффектов

- Фото: Кейси Косли

Но подождите, размытие всегда плохо? Хотя использование правильной скорости затвора может помочь предотвратить непреднамеренное размытие, оно также может внести ряд изящных эффектов, намеренно размывая изображения.

Размытие в нужном месте помогает добавить ощущения движения к неподвижной фотографии. Например, при фотографировании гоночного автомобиля многие фотографы выбирают достаточно высокую скорость, чтобы размыть шины, сохраняя резкость кузова автомобиля.Если шины не смазаны, машина выглядит так, будто ее можно просто припарковать на трассе.

Выдержку также можно использовать для сохранения резкости объекта при размытии фона. Если вы будете следить за движением объекта при открытом затворе, объект будет довольно резким, а фон будет размытым. Панорамирование - сложная техника для освоения, требующая некоторой практики, но с ее помощью можно создавать изящные эффекты. Скорость затвора для техники панорамирования немного различается, но часто она намного медленнее, около 1/30 или 1/60.

Неподвижные сцены (или те, которые кажутся неподвижными) могут по-прежнему использовать выдержку для создания творческих эффектов. Фотография с длительной выдержкой намеренно размывает некоторые движения, оставляя остальную часть сцены неподвижной. Например, водопады с гладкой белой водой снимаются со штатива и длинной выдержкой. Длинная выдержка также является популярной техникой для съемки ночных пейзажей, даже если нет движения (отсутствие света затрудняет достижение правильной экспозиции без длинной выдержки).Для длинных выдержек необходим штатив, а если вы планируете использовать эту технику в течение дня, вам понадобится фильтр нейтральной плотности, чтобы предотвратить передержку.

Механический затвор против электронного: за и против

Традиционно затвор представляет собой физический элемент, который перемещается вверх и вниз внутри камеры, но в камерах смартфонов используется так называемый электронный затвор. С электронными жалюзи на самом деле нет никаких физических барьеров. Вместо этого электрический скачок сообщает датчику, когда записывать.

Электронные затворы часто позволяют камерам снимать с еще большей скоростью, поэтому некоторые производители камер теперь включают в свои камеры оба типа. Проблема с электронными затворами, однако, заключается в том, что они, как правило, снижают качество изображения, привнося в изображение больше шума или крошечных точек. Электронные затворы также трудно использовать при длительных выдержках, поскольку они разряжают аккумулятор камеры - например, iPhone не может выдерживать более 1/4 секунды.

Фотографии могут запечатлеть один момент времени, но они все равно могут создать ощущение движения благодаря выдержке. Короткая выдержка останавливает движение, создавая резкие изображения, а длинная выдержка размывает движение. Понимание того, что такое выдержка, открывает потенциал для решения ряда различных проблем с фотографиями, а также открывает новые творческие возможности.

Как работает выдержка | HowStuffWorks

Если вы хотите снимать четкие, четкие фотографии, обычно вам нужно использовать самую короткую возможную выдержку.Основное ограничение скорости затвора - доступный свет. Поскольку быстрый затвор не пропускает столько света, это может привести к получению слишком темных фотографий, если условия освещения изначально тусклые. Вы можете компенсировать это, открыв диафрагму (отверстие, через которое свет попадает в камеру) и установив более высокое значение ISO (измерение чувствительности пленки к свету), но эти изменения также имеют свои собственные компромиссы. Если вы пытаетесь запечатлеть динамичные сцены, например, спортивные соревнования или игривое домашнее животное, короткая выдержка имеет жизненно важное значение.Если сцена слишком темная, единственным выходом может быть изменение освещения или использование вспышки.

Если вы снимаете неподвижный объект в условиях низкой освещенности, вы можете использовать более длинную выдержку. Это может позволить вам запечатлеть сцену с тенями и тонким освещением, которое может быть потеряно при использовании вспышки. Обязательно используйте штатив или активируйте функцию стабилизации камеры, если она есть. Если у вас выдержка меньше 1/60, будет практически невозможно удерживать камеру неподвижно и избегать размытых фотографий.

Объявление

Если вы хотите снимать спецэффекты, вам может помочь выдержка. Слегка уменьшите скорость затвора, и на этих четких снимках будет видно динамическое движение, поскольку некоторые объекты станут слегка размытыми. Притормози еще немного, но на этот раз панорамируйте камеру вместе с движением одного объекта. Теперь этот объект будет четким, а фон будет размытым. Фотография водопада с медленным затвором и штативом покажет светящийся слой воды вместо четких отдельных брызг.

Более продвинутый способ использования длинных выдержек - использование внешней вспышки для освещения одного конкретного объекта. Представьте, что вы фотографируете четыре пары, танцующие в бальном зале, и хотите, чтобы одна пара выглядела четкой, а остальные оставались размытыми на заднем плане. Установите камеру на штатив на длинную выдержку, затем включите короткую внешнюю вспышку. Вспышка осветит "избранную" пару, поэтому в этот момент будет получено их четкое изображение.Другие пары, расположенные так, чтобы их не освещала вспышка, останутся размытыми из-за своего движения. Некоторые фотографы специализируются на рисовании света , в котором объект перемещает ярко окрашенный объект через тускло освещенную сцену, «рисуя» размытые световые пятна в различных частях изображения.

Как и во всем в фотографии, ключом к подбору правильной выдержки для вашей ситуации является опыт, и вы приобретаете опыт путем экспериментов.Попробуйте разные комбинации выдержки / диафрагмы / ISO, пока не найдете ту, которая работает, и поиграйте со спецэффектами, чтобы увидеть, что получится.

Что такое режим B на фотоаппарате и как он управляет выдержкой

На днях, когда я делал несколько фотографий с длинной выдержкой, я поговорил с кем-то, кто только начинал заниматься фотографией и был заинтересован посмотреть, что я фотографирую, и задал несколько вопросов о настройках моей камеры. Иногда легко принять чье-то понимание настроек камеры как должное, и пока я размышлял о том, что делаю, они спросили Что означает b, когда речь идет о выдержке камеры?

B - это аббревиатура от Bulb, режима, при котором затвор камеры остается открытым, пока нажата кнопка спуска затвора, или закрывается затвор при втором нажатии кнопки, в зависимости от вашей камеры. Этот режим позволяет использовать более длинные выдержки, чем максимальная, установленная в камере, а также используется при использовании внешних кнопок спуска затвора и интервалометров. Это полезно, когда вам требуется длительная выдержка в условиях низкой освещенности, например, для фотосъемки ночной сцены с сохранением низкого ISO для уменьшения шума.

Как выбрать режим Bulb на вашей камере?

Выбрать лампу для камеры очень просто, поскольку некоторые производители камер имеют возможность выбора положения b на диске выбора выдержки.Чтобы выбрать режим, просто поверните диск в положение символа b (режим Bulb).

Если у вашей камеры нет диска выбора выдержки, не беспокойтесь, вы, скорее всего, найдете его в настройках выдержки. Просто прокручивайте выдержки с помощью диска управления, пока не увидите на экране слово Bulb.

Большинство современных фотоаппаратов имеют возможность выбора режима лампы накаливания, но если вы не можете найти его, обратитесь к руководству по эксплуатации камеры, чтобы проверить, доступен ли этот режим для вашей камеры.

И последнее, что нужно отметить в режиме Bulb, который часто упускают из виду, и я нахожу людей, говорящих, что в их камерах нет режима Bulb, потому что они находятся в неправильном режиме съемки. Чтобы иметь возможность выбрать этот режим, вам, скорее всего, необходимо находиться в ручном режиме, и он не будет работать в других режимах, таких как приоритет диафрагмы или программный режим. Еще раз проверьте свое руководство, чтобы убедиться.

Когда использовать режим Bulb?

Режим Bulb используется, когда вы хотите сделать длительную выдержку сверх максимальной выдержки, которую позволяет камера, которая в большинстве случаев составляет 30 секунд.Это особенно полезно при фотосъемке в ночное время, что позволяет использовать более длинные выдержки, например, звездные следы, или использовать фильтры, такие как фильтр нейтральной плотности 10 ступеней, для сглаживания воды или улавливания движения облаков в небе.

В ручном режиме затвор остается открытым до тех пор, пока не будет отпущена кнопка спуска затвора, и он может держать затвор открытым до тех пор, пока у вас достаточно батареи для съемки изображения.

На многих камерах теперь есть дополнительный режим, называемый режимом таймера, который работает точно так же, как режим лампы накаливания, но открывает затвор одним нажатием кнопки спуска затвора и остается открытым до тех пор, пока не будет нажат во второй раз, чтобы закрыть Это.Это чрезвычайно полезно, так как вы можете создавать экспозицию в любое время, когда захотите, используя секундомер для измерения времени ваших снимков, без необходимости удерживать палец на кнопке, которая может вызвать дрожание камеры.

Кабели для режима лампы и спуска затвора

Как указано выше на большинстве камер, в режиме Bulb требуется удерживать затвор в течение времени, которое вы хотите выдержать, что неудобно и совершенно непрактично для длинных выдержек. Использование режима лампы накаливания может вызвать дрожание камеры при съемке, удерживая кнопку камеры.

Именно здесь можно использовать фиксирующие тросы внешнего спуска затвора, чтобы кнопку спуска затвора можно было активировать, не касаясь корпуса камеры. Вы просто устанавливаете камеру в режим Bulb, нажимаете кнопку спуска затвора и фиксируете ее, чтобы затвор камеры оставался открытым.

Теперь вы можете рассчитывать время для собственных экспозиций столько, сколько вам нужно, а затем просто разблокировать спусковой тросик, который закроет затвор и завершит снимок.

Эти спусковые тросы затвора относительно недороги, их можно использовать как в проводном, так и в беспроводном вариантах, и они неоценимы для съемки с длительной выдержкой.Небольшое предостережение, хотя вам нужно немного подумать о том, как вы используете настройку камеры, потому что, если вы используете L-образный кронштейн для удобного использования камеры в портретном режиме, вы можете обнаружить, что потеряете доступ к портам на боковой стороне вашего камера при установке на штатив.

Чтобы преодолеть это, вы можете купить беспроводные триггеры, но с ними вы не сможете заблокировать кнопку спуска затвора, как в проводных версиях, что означает, что они не подходят для режима лампы накаливания и длинных выдержек. Они будут работать нормально, если ваша камера имеет режим таймера с нажатием двух кнопок, чтобы открывать и закрывать затвор.

Bulb mode и интервалометры

Это подводит нас к интервалометрам, незаменимым для астрофотографии и съемки ночного неба. Чтобы интервалометр управлял вашей камерой, вам необходимо установить камеру в режим Bulb.

Интервалометр позволяет вам установить длительность экспозиции с временным интервалом и количество снимков, которые вы хотите сделать. Например, вы можете сделать 4-минутную экспозицию, подождать 2 минуты, а затем сделать еще 4-минутную экспозицию 10 раз.

Это дает вам точный контроль времени и частоты экспозиции, где вы можете просто настроить их, расслабиться и наслаждаться окружающим звуком. Хотя большинство людей используют интервалометры для астрофотографии, они также отлично подходят для съемки заката и восхода солнца, где вы можете создавать красивые промежутки времени восходящего и заходящего солнца.

Интервалометры

доступны как в проводной, так и в беспроводной версии, и я лично рекомендую беспроводной, который также дает вам возможность использовать его в проводном режиме при необходимости.Удобно, когда у вашего передатчика заканчиваются батарейки, а у вас нет запчастей… да, это случилось со мной!

Опять же, они не слишком дороги: проводная версия стоит от 15 фунтов, а беспроводная - примерно от 35 фунтов. Я давно использую AODELAN WTR-2, который относительно дешев - 60 фунтов стерлингов и имеет фантастический диапазон, поэтому я могу легко делать селфи на расстоянии до 60 метров и доступен для большинства распространенных марок камер.

И последнее, что следует отметить, это то, что ваша камера может иметь встроенный интервалометр, что здорово, поскольку у меня есть эта функция на моих Nikon, но вам нужно проверить максимальное время экспозиции.Вы можете подумать, что это также ограничено всего 30 секундами, что очень расстраивает, но на некоторых новых моделях это время было увеличено, но оно все еще не является неопределенным и ограниченным.

Найджел Уотерс, обладающий многолетним опытом и множеством отмеченных наградами фотографий, - пейзажный фотограф из Великобритании, базирующийся в Вустершире. Его страсть к природе и постоянная погоня за светом, чтобы сделать красивые фотографии, его пейзажи, морские и ночные пейзажи дадут вам вдохновение, чтобы выйти и исследовать лучшие британские пейзажи.

Знакомство с шторками камеры - Экспозиционная терапия

Как вы уже узнали, основная роль затвора - контролировать время, в течение которого свет проходит через линзу к датчику изображения. Кроме того, затвор управляет важнейшим эстетическим элементом - восприятием движения в фотографии.

Режим автоматической экспозиции с приоритетом выдержки, выдержка от руки и время

Режим приоритета выдержки - это режим автоматической экспозиции, в котором фотограф выбирает желаемую выдержку, а камера пытается достичь оптимальной экспозиции, изменяя диафрагму.Режим приоритета выдержки обычно обозначается как S или Tv (значение времени) на дисках режимов большинства камер. Режим приоритета выдержки отличается от других режимов автоматической экспозиции, потому что он позволяет фотографам управлять восприятием движения, либо фиксируя движение, показывая движение, либо минимизируя дрожание камеры.

В вашей камере могут быть две дополнительные функции, зависящие от затвора: выдержка от руки и время. Нажатие кнопки спуска затвора в режиме Bulb (часто обозначается буквой B) активирует затвор и держит его открытым до тех пор, пока кнопка остается нажатой.Отпускание кнопки прерывает экспонирование. Однократное нажатие кнопки спуска затвора в режиме «Время» (часто обозначается буквой T) открывает затвор, а повторное нажатие - закрывает затвор. И режимы Bulb, и Time предназначены для длительных выдержек. Они часто используются с проводным или беспроводным дистанционным спуском затвора, чтобы избежать вибрации, вызванной прикосновением к камере во время экспонирования.

Жалюзи в фокальной плоскости

Как следует из названия, шторка в фокальной плоскости располагается прямо перед плоскостью датчика изображения. В современных камерах шторки в фокальной плоскости состоят из двух отдельных металлических «занавесок» (лучше описываемых как перекрывающиеся лезвия), которые перемещаются вертикально во время экспонирования. При подготовке к экспонированию верхняя («вторая») шторка находится в убранном положении над рамкой, а нижняя («первая») шторка полностью выдвинута вверх, блокируя свет от датчика изображения. При полном нажатии кнопки спуска затвора датчик изображения активируется, и первая шторка отодвигается, открывая ее; через определенный интервал вторая шторка опускается, чтобы прекратить экспонирование, и датчик изображения отключается.

В беззеркальных камерах процесс немного отличается, потому что их электронные видоискатели и дисплеи получают видеосигнал в реальном времени от датчика изображения вместо оптического видоискателя зеркальной фотокамеры. Во время фотосъемки камера на мгновение закрывает или «закрывает» затвор перед срабатыванием, как описано выше.

В обоих стилях камер шторки затвора ускоряются до постоянной скорости независимо от выдержки. При более длинной выдержке первая шторка убирается, чтобы полностью открыть датчик изображения, а после определенного интервала вторая шторка закрывается. При превышении определенного порогового значения более короткая выдержка достигается за счет времени начала закрывания второй шторки до того, как первая шторка полностью откроет датчик изображения. Горизонтальная щель, образованная между двумя занавесками, открывает датчик изображения, когда он движется по его поверхности. Увеличение скорости затвора сужает щель за счет уменьшения интервала между началом открытия первой шторки и началом закрывания второй шторки.В современных камерах точное срабатывание и быстрое перемещение шторок затвора может привести к образованию очень узких щелей, обеспечивающих выдержку 1/8000 секунды.

У шторок фокальной плоскости есть три основных недостатка. Во-первых, у них обычно есть жесткий предел для синхронизации вспышки. Самая короткая выдержка, при которой датчик изображения полностью раскрывается, называется его X-синхронизацией или скоростью синхронизации вспышки. Максимально возможная скорость X-синхронизации на современных камерах обычно составляет 1/250 секунды.Использование вспышки при более коротких выдержках приводит к неравномерному освещению датчика изображения, поскольку он освещается подвижной щелью. Камеры с физическими дисками выдержки часто отмечают скорость X-sync знаком «X».

Во-вторых, шторки в фокальной плоскости страдают от явления, известного как толчок затвора, который представляет собой мельчайшие высокочастотные колебания, создаваемые шторками затвора, когда они ускоряются в движение и замедляются до остановки. В зеркальных фотокамерах эффект усиливается из-за ударов зеркала, то есть вибраций, вызванных быстрым подъемом и опусканием зеркала, что придает зеркальным фотокамерам их отчетливый звук.В то время как беззеркальные камеры не испытывают ударов зеркала, они страдают от длительного удара срабатывания затвора. Как показывает практика, если вы чувствуете вибрации рукой, они могут повлиять на ваше изображение ниже определенной выдержки.

Наконец, затворы в фокальной плоскости могут вызывать искажение изображения, известное как скользящий затвор, при фотографировании быстро движущихся объектов с выдержкой быстрее, чем X-sync. Представьте, что вы снимаете быстро движущийся объект статической камерой.Экспозиция датчика изображения осуществляется через узкую щель. По мере того, как узкая щель перемещается по фокальной плоскости, она отображает мельчайшие моменты времени в движении объекта в кадре. Получаемые в результате искажения при съемке роллетом зависят от направления движения объекта. Когда объект движется в кадре перпендикулярно шторкам затвора, он может казаться наклонным; объекты, движущиеся в направлении шторок, будут казаться удлиненными или растянутыми; и объекты, движущиеся в направлении, противоположном шторкам затвора, будут казаться укороченными или сжатыми.В практической фотографии эти явления встречаются невероятно редко.

Ставни

Листовая заслонка, или центральная заслонка линзы, состоит из нескольких металлических пластин или створок, расположенных по кругу, что похоже на ирисовую диафрагму. Во время экспонирования лезвия открываются и закрываются очень быстро. При открытии они убираются, чтобы очистить диафрагму и обеспечить правильную экспозицию. В закрытом состоянии края перекрываются, чтобы гарантировать, что свет не проникает в сборку.В современной фотографии листовые ставни используются преимущественно в объективах, предназначенных для фотоаппаратов среднего и большого формата. Они также появляются в нескольких камерах с фиксированным объективом, ориентированных на потребителя, таких как Sony DSC-RX1R II и Fujifilm X100F. Между листовыми и фокальными жалюзи есть несколько существенных различий.

Во-первых, пластинчатая заслонка встроена непосредственно в объектив и расположена рядом с ирисовой диафрагмой. Это увеличивает механическую сложность объектива; линзы с листовыми ставнями обычно дороже, чем аналогичные линзы без них.Более того, створчатый затвор не мешает камере иметь затвор в фокальной плоскости; камеру с шторкой в ​​фокальной плоскости можно оснастить линзой с использованием листовой шторки.

Две створчатые створки полностью открывают всю поверхность для записи при всех доступных выдержках. Практическое преимущество заключается в том, что синхронизация вспышки доступна во всем диапазоне выдержек. Поскольку современные среднеформатные листовые ставни могут достигать длительности выдержки до 1/2000 секунды, это дает им огромное преимущество перед системами камер с затворами в фокальной плоскости в отношении съемки со вспышкой.

Одним из основных недостатков конструкции створчатого затвора является то, что центральная часть датчика изображения экспонируется дольше, чем края, что вызывает как виньетирование, так и искаженное боке. Эффект трудно заметить при более длинной выдержке или при использовании исключительно вспышки для освещения (потому что вспышка срабатывает в тот момент, когда затвор полностью открыт). Он становится все более заметным при более коротких выдержках и больших диафрагмах, что не рекомендуется.

Электронные жалюзи

Электронный затвор - это функция датчика изображения, которая позволяет ему активировать и деактивировать считывание света в течение заданного периода выдержки без помощи механических штор или лезвий. Например, если выдержка установлена ​​на 1/100 секунды, датчик изображения будет считывать значения освещенности, падающие на его поверхность в течение 1/100 секунды. Он активируется при нажатии кнопки спуска затвора и отключается по истечении установленного времени.Электронные затворы могут достигать невероятно быстрой экспозиции, причем некоторые камеры достигают скорости 1/32 000 секунды! Кроме того, они абсолютно бесшумны и, как створчатые ставни, не подвержены вибрации, вызываемой толчками. К сожалению, доступные в настоящее время электронные жалюзи имеют несколько недостатков: рольставни, полное отсутствие синхронизации вспышки и возможность образования полос при использовании с высокочастотными источниками света, такими как люминесцентные лампы и светодиоды.

Электронные затворы демонстрируют гораздо более серьезную форму эффекта роллинг-шторка, чем затворы фокальной плоскости. Это следствие того, как датчики изображения CMOS (наиболее распространенный тип, используемый сегодня) записывают информацию об изображении, и чаще всего проявляется как эффект «желе ‑ O» в цифровых видео с быстрым панорамированием. В отличие от CCD, датчики изображения CMOS не могут одновременно регистрировать значения освещенности от каждого пикселя на своей поверхности. Вместо этого датчик активирует одну горизонтальную линию пикселей за раз, пока весь датчик не будет регистрировать свет.После точного интервала, равного установленной продолжительности экспонирования, датчик изображения выполняет тот же последовательный процесс, чтобы прекратить экспонирование и записать данные. Это относительно медленный процесс по сравнению со скоростью механических жалюзи. Завесы затвора в фокальной плоскости могут перемещаться по области действия датчика изображения намного быстрее, чем датчик может циклически циклировать экспозицию и захват последовательных строк пикселей до завершения, даже если каждая отдельная строка пикселей может быть экспонирована в течение более короткого общего времени .По этой причине цифровые камеры, в которых используются механические жалюзи (створчатая или фокальная плоскость), всегда активируют датчик изображения до того, как откроются шторки, и деактивируют его после закрытия штор.

Все остальные недостатки электронных жалюзи связаны с эффектом рольставни. Большинство фотоаппаратов отключают вспышку при съемке с электронным затвором, потому что результаты будут аналогичны использованию затвора в фокальной плоскости выше скорости X-sync (см. Выше).Наконец, при более коротких выдержках электронные затворы могут улавливать полосы света, излучаемого светодиодами, люминесцентными лампами и трубками. Фонари работают на частоте сети переменного тока в вашей стране. В Северной Америке частота переменного тока составляет 60 Гц, что означает, что питание света включается и выключается шестьдесят раз в секунду. В отличие от вольфрамовых ламп средней и высокой мощности, которые сохраняют достаточно тепла при выключенном состоянии, чтобы не проявлять заметных потерь света, светодиодные и флуоресцентные лампы теряют и увеличивают яркость шестьдесят раз в секунду.При съемке в таких условиях освещения уровни окружающего освещения сцены будут колебаться, поскольку электронный затвор сканирует последовательные строки пикселей. Результирующий узор, постепенный переход от светлого к темному на участках фотографии, освещенных источником света, называется полосами.

Выдержка

, объяснение для начинающего фотографа

Одно из препятствий, с которыми сталкиваются начинающие фотографы, - это понимание элементов управления экспозицией, то есть диафрагмы, выдержки и ISO.

Вам необходимо не только развить практические знания о каждом из них в отдельности, но также необходимо понимать, как они работают вместе, чтобы создать хорошо экспонированную фотографию.

Но понимание того, как эти параметры работают вместе, - это более сложная тема для другой статьи. А пока давайте рассмотрим следующие три параметра:

  • Диафрагма контролирует количество света, попадающего в объектив, и отвечает за глубину резкости или степень резкости изображения.
  • Скорость затвора определяет, как долго матрица вашей камеры подвергается воздействию света и отвечает за появление движения на фотографии.
  • ISO определяет, насколько чувствительна матрица вашей камеры к свету, а также отвечает за то, сколько цифрового шума появляется на изображении.

В этой статье мы уделяем особое внимание выдержке, чтобы лучше понять, что это такое, что он делает и как им управлять.

Определенная выдержка

Выдержка просто означает время, в течение которого затвор камеры открыт.Чем дольше открыт затвор, тем больше света проходит на сенсор камеры. И наоборот, чем короче открыт затвор, тем меньше света может пройти.

Самый простой способ понять выдержку - сравнить ее со своими веками. Например, если вы закрываете глаза, затем открываете их на 1/2 секунды, не моргая, а затем снова закрываете их, вы, по сути, создали экспозицию на 1/2 секунды для своих глаз. То есть за эти полсекунды свет смог пройти к вашей сетчатке.

То же самое происходит с вашей камерой, объективом и затвором. Выдержка затвора 1/2 секунды означает, что, когда вы нажимаете кнопку спуска затвора, затвор открывается на 1/2 секунды, пропускает свет на датчик камеры, а затем снова закрывается.

Продолжительность этого действия определяется либо вашей камерой, либо вами, в зависимости от того, какой режим камеры вы используете. Мы поговорим об этом подробнее чуть позже.

Как измеряется выдержка

Скорость затвора обычно измеряется в долях секунды, например 1/200 секунды или 1/1000 секунды.Некоторые высококачественные камеры предлагают выдержку всего 1/8000 секунды.

Но выдержка может увеличиваться до гораздо большего времени, обычно до 30 секунд на большинстве камер. Это время может быть увеличено до минут или даже часов с помощью так называемого режима Bulb Mode, который обозначается буквой B в системе меню вашей камеры и дает вам множество творческих возможностей для использования скорости затвора.

В режиме Bulb заслонка остается открытой до тех пор, пока она нажата. Естественно, было бы невозможно удерживать палец на кнопке спуска затвора в течение минут или часов выдержки, поэтому, когда требуется исключительно длинная выдержка, фотографы используют спуск затвора, который позволяет им заблокировать затвор на открытом воздухе. положение без необходимости удерживать кнопку спуска затвора нажатой.

Способ, которым указывается скорость затвора на вашей камере, зависит. Например, если выдержка составляет доли секунды, большинство камер показывают только знаменатель, поэтому, если вы снимаете со скоростью 1/500 секунды, вы увидите только 500 в видоискателе. Если выдержка составляет одну секунду или больше, она часто сопровождается двойными кавычками, например: 1 ", что означает, что ваш затвор открыт на одну секунду.

Посмотрите видео выше от Kingston Technology, чтобы быстро просмотреть выдержку. .

Выдержка и движение

Как отмечалось ранее, выдержка не просто определяет, как долго свет проходит через объектив к датчику камеры; он также отвечает за появление движения на ваших фотографиях.

Естественно, если вы хотите заморозить движение движущегося объекта, вам нужно использовать скорость затвора, которая должна быть такой же или более быстрой, чем любое движение.

Например, чтобы бегунок на фотографии выше казался застывшим во времени, фотограф использовал короткую выдержку, скажем, 1/1000 секунды.

Важно отметить, что направление движения относительно положения камеры будет влиять на требуемую выдержку. Здесь, поскольку бегунок перпендикулярен камере, требуется более короткая выдержка. Однако если бы фотограф располагался перед бегуном, а она приближалась к камере, можно было бы использовать более длинную выдержку, скажем, 1/500 секунды.

Расстояние до объекта также влияет на скорость, необходимую для остановки движения.Чем ближе вы находитесь, тем быстрее требуется выдержка, потому что движение объекта в кадре более выражено. Это верно и для фокусного расстояния объектива, который вы используете - вы можете использовать более длинную выдержку с широкоугольным объективом, чем с телеобъективом, опять же, потому что размер объекта в кадре более выражен при использовании телеобъектив.

Вот несколько рекомендуемых значений выдержки для остановки движения различных объектов:

  • Человек, идущий в обычном темпе: 1 / 125–1 / 150 секунды
  • Бегущий человек: 1 / 500–1 / 1000 секунды
  • Бегущее животное: 1 / 500–1 / 2000 секунды
  • Птица в полете: 1 / 800–1 / 2000 секунды
  • Движущееся транспортное средство: 1 / 500–1 / 8000 секунд

Конечно, Для размытия движения требуется более длинная выдержка, чтобы получить движение, которое вы видите на изображении выше.

В этом случае скорости всего в 1 секунду может быть достаточно, чтобы получить световые следы, видимые на изображении выше. Для более медленно движущихся объектов, например идущего человека, вам может потребоваться выдержка 5-10 секунд или больше, чтобы движение получилось размытым.

В этом заключается одна из трудностей творческого использования выдержки: от скорости объекта будет частично зависеть, какая выдержка вам нужна, чтобы объект был либо заморожен, либо смазан. Это означает, что вам часто понадобится метод проб и ошибок, чтобы получить правильную выдержку для желаемого визуального эффекта.

Еще одна проблема, связанная с более длинной выдержкой, заключается в том, что вы не можете эффективно держать камеру в руке и получать четкое, резкое фото, подобное приведенному выше. Это означает, что вам понадобится штатив для стабилизации камеры. Общее практическое правило заключается в том, что после того, как скорость затвора снизится примерно до 1/60 секунды, вам нужно будет поддерживать камеру чем-то, кроме рук.

Режим приоритета выдержки: краткое объяснение

Режим приоритета выдержки (обозначен буквой T или TV на шкале режимов вашей камеры) - это полуавтоматический режим съемки, в котором выдержка имеет приоритет над двумя другими настройками экспозиции (диафрагмой и ISO).

Это означает, что при выборе этого режима вы можете определить, какую выдержку будет использовать камера (а также ISO), и эта выдержка останется постоянной, пока вы ее не измените.

Еще лучше то, что камера выберет значение диафрагмы, соответствующее выбранной выдержке, чтобы получить хорошо экспонированное изображение. Таким образом, вы получаете больший творческий контроль над своими изображениями, но вам не нужно быть перегруженным выбором всех трех настроек экспозиции для снимка. Это делает режим приоритета выдержки хорошим способом получить больший контроль над настройками камеры, не погружаясь сразу в полностью ручной режим.

Например, предположим, вы хотите создать изображение, подобное приведенному выше, на котором вы фиксируете движение собаки, бегущей к вам. Предположим, что требуется выдержка 1/1000 секунды. Итак, вы просто поворачиваете диск режимов камеры в положение T или TV, устанавливаете выдержку 1/1000 секунды, обеспечиваете ISO 100 или 200 и кадрируете снимок. Когда вы нажимаете кнопку спуска затвора, камера определяет диафрагму, необходимую для получения хорошо экспонированного изображения, с учетом выбранной вами выдержки и настроек ISO.

Если это все еще звучит немного пугающе, посмотрите видео Майка Брауна ниже, в котором он шаг за шагом показывает нам процесс использования режима приоритета выдержки:

Как и все в фотографии Чтобы научиться использовать выдержку в своих интересах, потребуется много практиковаться в ее использовании.

Для этого попробуйте выполнить простое упражнение, в котором вы фотографируете один и тот же движущийся объект, используя разную скорость затвора в режиме приоритета выдержки.

Например, установите камеру на штатив лицом к тротуару перед своим домом. Попросите друга или члена семьи пройти мимо, когда вы сделаете их снимок с разной выдержкой.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
