Хроматическая аберрация - Chromatic aberration

Неспособность линзы сфокусировать все цвета на одной и той же точке

Фотографический пример, показывающий высококачественный объектив (вверху) по сравнению с моделью более низкого качества, демонстрирующей поперечную хроматическую аберрацию (видимую как размытие и радужный край в областях контраста).

В оптике , хроматические аберрации ( CA ), называемые также хроматические искажениями и spherochromatism , является выходом из строя линзы , чтобы сосредоточить все цвета в ту же точку. Это обусловлено дисперсией : преломления из линзовых элементов изменяется в зависимости от длины волны от света . Показатель преломления большинства прозрачных материалов уменьшается с увеличением длины волны. Поскольку фокусное расстояние линзы зависит от показателя преломления, это изменение показателя преломления влияет на фокусировку. Хроматическая аберрация проявляется как «полосы» цвета вдоль границ, разделяющих темные и яркие части изображения.

Типы

Сравнение идеального изображения кольца (1) и изображений только с осевой (2) и только поперечной (3) хроматической аберрацией

Хроматическая аберрация бывает двух типов: осевая ( продольная ) и поперечная ( боковая ). Осевая аберрация возникает, когда световые волны различной длины фокусируются на разных расстояниях от линзы ( смещение фокуса ). Продольная аберрация типична при больших фокусных расстояниях. Поперечная аберрация возникает, когда разные длины волн фокусируются в разных положениях в фокальной плоскости , потому что увеличение и / или искажение линзы также зависит от длины волны. Поперечная аберрация характерна для коротких фокусных расстояний. Неоднозначный акроним LCA иногда используется для обозначения продольной или поперечной хроматической аберрации.

Два типа хроматической аберрации имеют разные характеристики и могут возникать вместе. Осевые КА возникают по всему изображению и указываются инженерами-оптиками, оптометристами и специалистами по зрению в диоптриях . Его можно уменьшить, остановив изображение , что увеличивает глубину резкости, так что, хотя разные длины волн фокусируются на разных расстояниях, они все еще находятся в приемлемом фокусе. Поперечная СА не возникает в центре изображения и увеличивается к краю. На него не влияет остановка.

В цифровых датчиках аксиальный СА приводит к расфокусировке красной и синей плоскостей (при условии, что зеленая плоскость находится в фокусе), что относительно сложно исправить при постобработке, в то время как поперечный СА приводит к появлению красной, зеленой и синей плоскостей. находятся при разном увеличении (увеличение изменяется по радиусу, как при геометрическом искажении ) и могут быть исправлены путем соответствующего радиального масштабирования плоскостей, чтобы они выровнялись.

Минимизация

Хроматическая коррекция видимого и ближнего инфракрасного диапазонов. Горизонтальная ось показывает степень аберрации, 0 - отсутствие аберрации. Линзы: 1: простые, 2: ахроматические дублетные, 3: апохроматические и 4: суперахроматические.

На ранних этапах использования линз хроматическая аберрация уменьшалась за счет увеличения фокусного расстояния линзы, где это было возможно. Например, это может привести к созданию очень длинных телескопов, таких как очень длинные воздушные телескопы 17 века. Теории Исаака Ньютона о том, что белый свет состоит из спектра цветов, привели его к выводу, что неравномерное преломление света вызывает хроматическую аберрацию (что привело его к созданию первого телескопа-рефлектора , его ньютоновского телескопа , в 1668 году).

Существует точка, называемая кругом наименьшей путаницы , в которой хроматическая аберрация может быть минимизирована. Его можно дополнительно минимизировать, используя ахроматическую линзу или ахромат , в котором материалы с разной дисперсией собираются вместе, чтобы сформировать составную линзу. Самый распространенный вид - ахроматический дублет с элементами из короны и бесцветного стекла . Это уменьшает количество хроматических аберраций в определенном диапазоне длин волн, хотя и не дает идеальной коррекции. Комбинируя более двух линз разного состава, степень коррекции может быть дополнительно увеличена, как это видно на апохроматической линзе или

апохромате . Обратите внимание, что «ахромат» и «апохромат» относятся к типу коррекции (2 или 3 длины волны правильно сфокусированы), а не к степени (насколько расфокусированы другие длины волн), и ахромат, сделанный из стекла с достаточно низкой дисперсией, может дать значительно лучшую коррекцию чем ахромат, сделанный из более обычного стекла. Точно так же преимущество апохроматов заключается не только в том, что они четко фокусируют три длины волны, но и в том, что их ошибка на других длинах волн также довольно мала.

Для уменьшения хроматической аберрации было разработано множество типов стекла . Это стекло с низкой дисперсией , в первую очередь стекла, содержащие флюорит . Эти гибридизированные стекла имеют очень низкий уровень оптической дисперсии; только две составные линзы из этих веществ могут дать высокий уровень коррекции.

Использование ахроматов было важным шагом в развитии оптических микроскопов и телескопов .

Альтернативой ахроматическим дублетам является использование дифракционных оптических элементов. Дифракционные оптические элементы могут генерировать произвольные сложные волновые фронты из образца оптического материала, который по существу является плоским. Дифракционные оптические элементы имеют отрицательные дисперсионные характеристики, дополняющие положительные числа Аббе оптических стекол и пластмасс. В частности, в видимой части спектра дифракционные элементы имеют отрицательное число Аббе -3,5. Дифракционные оптические элементы могут быть изготовлены методом алмазного точения .

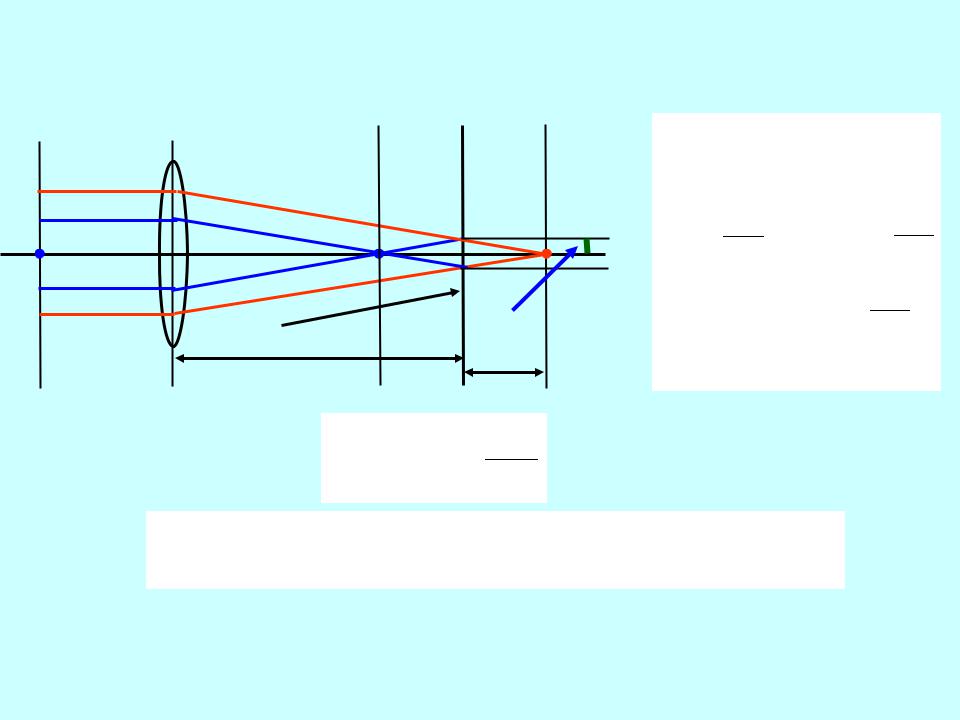

Хроматическая аберрация одной линзы приводит к тому, что разные длины волн света имеют разные фокусные расстояния

Дифракционный оптический элемент с дополнительными дисперсионными свойствами по сравнению со стеклом может использоваться для коррекции цветовой аберрации.

Математика минимизации хроматической аберрации

Для дублета, состоящего из двух соприкасающихся тонких линз, число Аббе материалов линз используется для расчета правильного фокусного расстояния линз для обеспечения коррекции хроматической аберрации. Если фокусные расстояния двух линз для света на желтой линии D Фраунгофера (589,2 нм) равны

f 1 и f 2 , то наилучшая коррекция выполняется для условия:

ж1⋅V1+ж2⋅V2знак равно0{\ Displaystyle f_ {1} \ cdot V_ {1} + f_ {2} \ cdot V_ {2} = 0}

где V 1 и V 2 - числа Аббе материалов первой и второй линз соответственно. Поскольку числа Аббе положительны, одно из фокусных расстояний должно быть отрицательным, т. Е. Расходящаяся линза, для выполнения условия.

Общее фокусное расстояние дублета f определяется по стандартной формуле для контактных тонких линз:

1жзнак равно1ж1+1ж2{\ displaystyle {\ frac {1} {f}} = {\ frac {1} {f_ {1}}} + {\ frac {1} {f_ {2}}}}

и вышеуказанное условие гарантирует, что это будет фокусное расстояние дублета для света на синей и красной линиях Фраунгофера F и C (486,1 нм и 656,3 нм соответственно). Фокусное расстояние для света с другими видимыми длинами волн будет таким же, но не в точности равным этому.

Хроматическая аберрация используется во время теста дуохромного зрения, чтобы убедиться, что была выбрана правильная сила линзы. Пациент сталкивается с красными и зелеными изображениями и спрашивает, какое из них резче. Если рецепт правильный, то роговица, линза и предписанная линза будут фокусировать красные и зеленые длины волн только спереди и сзади сетчатки, что будет иметь одинаковую резкость. Если линза слишком мощная или слабая, тогда один будет фокусироваться на сетчатке, а другой будет гораздо более размытым по сравнению с ним.

Обработка изображений для уменьшения появления боковой хроматической аберрации

В некоторых случаях можно исправить некоторые эффекты хроматической аберрации при цифровой постобработке. Однако в реальных условиях хроматическая аберрация приводит к безвозвратной потере некоторых деталей изображения. Детальное знание оптической системы, используемой для создания изображения, может позволить внести некоторую полезную коррекцию. В идеальной ситуации постобработка для удаления или исправления боковой хроматической аберрации будет включать в себя масштабирование цветовых каналов с окантовкой или вычитание некоторых масштабированных версий окантованных каналов, чтобы все каналы пространственно правильно перекрывали друг друга в конечном изображении.

Поскольку хроматическая аберрация сложна (из-за ее связи с фокусным расстоянием и т. Д.), Некоторые производители камер применяют методы минимизации появления хроматической аберрации для конкретных объективов. Практически каждый крупный производитель фотоаппаратов допускает ту или иную форму коррекции хроматической аберрации как в самой камере, так и с помощью собственного программного обеспечения. Программные средства сторонних производителей, такие как PTLens, также способны выполнять минимизацию сложных хроматических аберраций с помощью своей большой базы данных камер и объективов.

На самом деле, даже теоретически совершенные системы уменьшения-удаления-коррекции хроматической аберрации на основе постобработки не увеличивают детализацию изображения, как линзы, которые оптически хорошо корректируют хроматическую аберрацию, по следующим причинам:

  • Изменение масштаба применимо только к боковой хроматической аберрации, но есть также продольная хроматическая аберрация.
  • Изменение масштаба отдельных цветовых каналов приводит к потере разрешения исходного изображения
  • Большинство сенсоров камеры улавливают только несколько дискретных (например, RGB) цветовых каналов, но хроматическая аберрация не дискретна и возникает во всем спектре света.
  • Красители, используемые в датчиках цифровой камеры для улавливания цвета, не очень эффективны, поэтому перекрестное загрязнение цвета неизбежно и вызывает, например, хроматическую аберрацию в красном канале, которая также смешивается с зеленым каналом вместе с любой зеленой хроматической аберрацией. .

Вышеупомянутое тесно связано с конкретной записываемой сценой, поэтому никакое количество программирования и знаний об оборудовании для захвата (например, данных камеры и объектива) не может преодолеть эти ограничения.

Фотография

Термин « пурпурная окантовка » обычно используется в фотографии , хотя не всю пурпурную окантовку можно отнести к хроматической аберрации. Подобная цветная окантовка вокруг светлых участков также может быть вызвана бликами линз . Цветная окантовка вокруг светлых участков или темных областей может быть связана с рецепторами разных цветов, имеющими разный динамический диапазон или чувствительность, поэтому детали в одном или двух цветовых каналах сохраняются, в то время как в другом канале или каналах они «размываются» или не регистрируются. В цифровых камерах конкретный алгоритм демозаики может повлиять на очевидную степень этой проблемы. Другой причиной этой окантовки является хроматическая аберрация в очень маленьких микролинзах, используемых для сбора большего количества света для каждого пикселя ПЗС; поскольку эти линзы настроены для правильной фокусировки зеленого света, неправильная фокусировка красного и синего цветов приводит к появлению фиолетовой окантовки вокруг светлых участков. Это одинаковая проблема по всему кадру, и это больше проблема для ПЗС-матриц с очень малым шагом пикселей, таких как те, которые используются в компактных камерах.

Некоторые камеры, такие как серия Panasonic Lumix и более новые зеркалки Nikon и Sony , имеют этап обработки, специально предназначенный для его удаления.

На фотографиях, сделанных с помощью цифровой камеры, очень маленькие блики часто могут выглядеть с хроматической аберрацией, тогда как на самом деле эффект возникает из-за того, что яркое изображение слишком маленькое, чтобы стимулировать все три цветных пикселя, и поэтому записывается с неправильным цветом. Это может происходить не со всеми типами сенсоров цифровых камер. Опять же, алгоритм устранения мозаики может повлиять на очевидную степень проблемы.

  • Смещение цвета через уголки очков.

  • Эта фотография сделана с широко открытой диафрагмой объектива, что дает узкую глубину резкости и сильное осевое CA. Кулон имеет фиолетовую окантовку в ближней зоне вне фокуса и зеленую окантовку вдали. Снято на камеру Nikon D7000 и объектив AF-S Nikkor 50mm f / 1.8G.

  • Сильная хроматическая аберрация

Черно-белая фотография

Хроматическая аберрация также влияет на черно-белую фотографию. Хотя на фотографии нет цветов, хроматическая аберрация размывает изображение. Его можно уменьшить с помощью узкополосного цветного фильтра или путем преобразования одного цветового канала в черно-белый. Однако это потребует более длительной выдержки (и изменит получившееся изображение). (Это верно только для панхроматической черно-белой пленки, поскольку ортохроматическая пленка уже чувствительна только к ограниченному спектру.)

Электронная микроскопия

Хроматическая аберрация также влияет на электронную микроскопию , хотя вместо разных цветов, имеющих разные фокусные точки, разные энергии электронов могут иметь разные фокусные точки.

Смотрите также

Ссылки

внешние ссылки

Оптическая аберрация: виды, причины возникновения и решения для их устранения

Аберрация (от лат. aberro – уклоняюсь) – нарушение резкости или искажение оптических изображений, даваемых оптически точно изготовленными линзами или системами линз. Аберрация не связана, таким образом, с недостатками изготовления оптических систем. Различают аберрации дифракционные, обусловленные дифракцией света, возникающей в результате ограничения световых пучков габаритами линз, их оправами, диафрагмами и пр., и аберрации геометрические.

Геометрические аберрации, имеющие наибольшее практическое значение, объясняются тем, что лежащие в основе образования точных изображений в оптической системе законы геометрической оптики справедливы только для параксиальных пучков лучей (область Гаусса). В статьи мы поговорим о самых распространенных видах оптических (геометрических) аберраций.

Сферическая аберрация

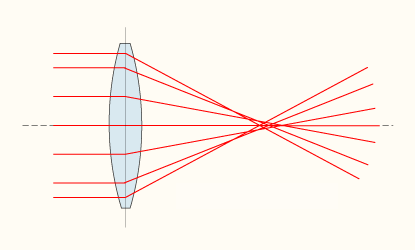

Сферическая аберрация — нарушение резкости изображений в результате отсутствия одного фокуса для всех падающих на линзу или систему линз световых лучей. Лучи, лежащие дальше от оптической оси, пересекают ось не в фокусе – точке пересечения с осью параксиального пучка лучей, а в точке, расположенной ближе к линзе. Чем более удалён от оптической оси падающий на линзу или систему линз пучок световых лучей, тем более смещённым по направлению к линзе оказывается его фокус.

Величину и ход сферической аберрации изображают обычно кривой. Уменьшить величину сферической аберрации возможно путем замены одной линзы двумя, подобранными на основании специального оптического расчёта. Кривая аберрации в этом случае имеет более сложный вид: для ряда зон светового пучка фокус сдвинут по отношению к основному фокусу лучей области Гаусса в сторону к линзе, для других зон, более удалённых от оптической оси, – в сторону от линзы.


Демонстрация сферической аберрации в коротком видеоролике

Соответственно этому кривая сферической аберрации изгибается и в некоторой точке пересекает проходящую через основной фокус линзы вертикаль. Для зоны, соответствующей точке пересечения, сферическая аберрация отсутствует. Невозможно уничтожить сферическую аберрацию полностью для всех зон пучка. Оптические системы с минимальной сферической аберрацией называют апланатическими системами.

Хроматическая аберрация

Хроматическая аберрация — нарушение резкости изображений и их окрашивание, наблюдаемые при пользовании не монохроматическим светом. Вследствие призматического действия линзы и неодинакового значения показателя преломления стекла для излучений различных волн падающий на линзу световой поток не сходится в одной точки на оптической оси.

Красные лучи, имеющие большую длину волны и потому менее преломляемые, сходятся дальше, лучи же фиолетовые с меньшей длиной волны и преломляемые слабее, сходятся ближе.

Величина хроматической аберрации характеризуется разностью рефракций линзы для крайних лучей видимого спектра. В отличие от других видов хроматическая аберрация имеет место и для лучей области Гаусса.


Демонстрация хроматической аберрации на видео от Игнатьева Александра

Уничтожить хроматическую аберрацию возможно заменой одной линзы двумя или большим числом линз, сделанных из стекла различного показателя преломления. Система линз, свободная от хроматической аберрации, носит название ахроматической.

Астигматизм наклонных пучков лучей

Этот вид аберрации обусловлен тем, что пучки лучей, падающие даже на обычную со сферическими поверхностями линзу и идущие наклонно к оптической оси, после прохождения через линзу становятся астигматическими, то есть имеют форму так называемого коноида Штурма.

В результате всякий объект изображается нерезко, в особенности по краям.

Этот вид аберрации возможно уничтожить или уменьшить, подобрав радиусы кривизны линз по специальным оптическим расчётам. Оптические системы или линзы, свободные от этого вида аберрации, называют анастигматическими.

Оптическая дисторсия

Искажение изображений в результате непостоянства увеличения линзой точек предмета, различно удалённых от оптической оси называют дисторсией. Прямые линии, не проходящие через оптическую ось, изображаются линзой искривлёнными, причём это искривление тем сильнее, чем дальше от оптической оси расположена изображаемая линия. Оптические системы, свободные от дисторсии, называют ортоскопическими.

Оптическая кома

Комой в оптике называют своеобразное искажение и размытость изображения светящейся точки при широких наклонных пучках лучей, когда в создании оптического изображения (оно имеет форму хвоста кометы) принимают участие различные зоны линзы.

Искривление фокальной плоскости

Находящаяся перед линзой вертикальная плоскость изображается в виде искривленной поверхности с вогнутостью, обращённой к линзе. Этот, часто являющийся помехой, вид аберрации можно уничтожить соответствующим подбором линз в оптической системе.

Видеолекция на тему «Недостатки оптических линз»

В данной видеолекции рассматривается тема под названием «Недостатки линз», которая не входит в раздел оптики школьного материала по физике за 11 класс. Преподаватель Ришельевского лицея наглядно рассказывает о недостатках оптических линз, описывая теоретическую часть со схематическим представлением, а также приводя экспериментальные доказательства. Хочется отметить небывалую харизматичность преподавателя, который так органично выдает теоретическую часть в сочетании в наглядными примерами. Это стоит просмотра в качестве факультативного материала для школьников, изучающих раздел оптики по физике в 10-11 классах.

Оптические аберрации в микроскопе | Микроскопия — Микросистемы

Аберрации – это искажения изображения, вызванные отклонением луча от идеальной траектории движения в реальной оптической системе. Идеальная траектория оптического луча показана на всех рисунках, представленных выше, иными словами – это математическая модель распространения света и построения стигматического изображения.

Аберрации делятся на два класса: монохроматические и хроматические. Монохроматические аберрации обусловлены геометрией линзы или зеркала и возникают, как при отражении света, так и при его преломлении. Они появляются даже при использовании монохроматического (узкого участка спектра) света, отсюда и название.

Хроматические аберрации вызваны дисперсией (расщепление света на спектр), изменение линзы по показателю преломления с длиной волны. Из-за дисперсии различные длины волн света фокусируются в разных точках. Хроматическая аберрация не появляется, когда используется монохроматический свет.


Рисунок 1. Глубина резкости. Глубина фокуса

Простейшие монохроматические аберрации – расфокусировку и искажение на наклонной плоскости, исправляются смещением объектива вдоль оптической оси, чтобы совместить фокусную плоскость линзы с плоскостью изображения. Чем больше глубина резкости объектива, тем легче сфокусироваться на объекте. В быту люди очень часто путают понятия глубины резкости изображения в пространстве (ГРИП) и глубину фокуса, рисунок 1. Чтобы объект был чётко виден, необходимо, что он располагался между дальней и ближней точками глубины резкости. Посмотрите на рисунок 9, две маленькие вертикальные стрелочки на рисунке справа – это размер светового пятна, то есть изображение объекта, который мы рассматриваем под микроскопом. Оптика Olympus скорректирована на бесконечность, это значит, что лучи получаемого изображения параллельны, рисунок 2. Параллельные лучи преломляются линзами Вашего глаза (роговицей, хрусталиком, стекловидным телом) и фокусируется на светочувствительной сетчатка, регистрирующей изображение.


Рисунок 2. Увеличение в микроскопе

Сферическая аберрация (Аберрация осевых точек в контексте монохроматических аберраций) – это искажение изображения, из-за несовпадения фокусов (мест пересечения) световых пучков. Происходит, когда периферийные части линзы преломляют лучи сильнее, чем центральные. Из-за этих искажений изображение размыто, как бы не фокусировали объектив, например, если сфокусироваться на центре изображения, то края будут размыты, если сфокусироваться на краях изображения, то центр будет размыт. Есть очень простой опыт, чтобы увидеть эти аберрации: Для проведения опыта: поставьте два листа плотного черного картона параллельно друг другу. В одном из листов проделайте два миллиметровых отверстия по центру на расстоянии 1 см друг от друга. Закройте отверстия кусочком матового стекла, как показано на рисунке 3а, и установите перед матовым стеклом лампу. между двумя листами картона пометите собирающую линзу, включите лампу и попытайтесь получить изображение точек на поверхности картона. Как бы вы не двигали линзу, чёткого изображения не получится, потому что пучки света, проходящие через периферию линзы, буду сфокусированы на более близком расстоянии, чем пучки, прошедшие через центральную часть.


Рисунок 3. Сферическая аберрация. Опыт. 1- линза,

2 – перфорированный картон, 3 – матовое стекло,

4 – картон без отверстий, б – картонный круг с отверстием по центру

А теперь закроем периферию линзы толстым картоном с вырезом по центру, как показано на рисунке 3б, и тогда мы получим изображение нескольких точек, рисунок 4 (если используется лампа накаливания, то мы увидим наиболее яркие точки на раскалённой нити) или одного пятна. Устройство, ограничивающее поток света через линзу, называется – диафрагма.


Рисунок 4. Полученное изображение

Эту аберрацию устраняют добавлением линз с обратной кривизной в оптическую систему.


Рисунок 5. а) ход лучей в собирающей линзе. б) ход лучей в рассеивающей линзе

Коматическая аберрация (кома) – это частный случай сферической аберрации при преломлении боковых лучей. Боковые лучи, преломляясь, не собираются в одной точке, поэтому на изображении эти искажения видны в виде точек с размытым «хвостом», похожие на «кометы», рисунок 8. Исправляются эти аберрации, как и сферические. Дополнительно могут быть подточены края рассеивающей линзы.


Рисунок 6 Коматическая аберрация


Рисунок 7. исправление сферической аберрации


Рисунок 8. Коматические аберрации на изображении.

Астигматизм – это искажение, при котором лучи, распространяющиеся в одном направлении и по одной прямой, в перпендикулярных плоскостях, имеют разное фокусное расстояние, из-за чего изображение будет размыто в одной из плоскостей (горизонтально или вертикально). Это одна из немногих аберраций, у которой есть определённая польза, а именно возможность точной фокусировки. Например, астигматизм используют для STORM микроскопии. Цилиндрическая линза может быть введена в систему визуализации для создания астигматизма, который позволяет измерять положение источника света с ограниченной дифракцией по вертикали (оси Z). Для фокусировки астигматизм используется в оптических головках проигрывателей компакт-дисков. Линза с астигматизмом проецирует овальную точку на диск, и по ориентации овала датчики дисковода определяют на каком расстоянии находится головка считывателя, не позволяя ей поцарапать диск. В лазерах астигматизм используется для проецирования точки в линию. Исправляется астигматизм – точной выточкой линзы. Линза должна быть круглой, чтобы фокус двух перпендикулярных лучей в одной точке.


Рисунок 9. Астигматизм. S1 – фокус первого луча в фиолетовой плоскости. T1 – фокус второго луча в красной плоскости


Рисунок 10. Астигматические аберрации

Кривизна поля изображения – это аберрация при которой изображение объекта не плоское, а выгнутое или вогнутое. Для устранения этого явления используют: диафрагму, астигматизм, промежуточные изогнутые линзы, которые корректируют его по краям (с каждой следующей линзой сферизация уменьшается). Обратите внимание, линза окуляров всех хороших микроскопов немного вогнута, а проецируемое объективом искривлённое изображение, выглядит плоским для наблюдателя.


Рисунок 11. Кривизна поля

Дисторсия – искажение при котором линейное увеличение, в поле зрения объектива, неравномерно. Эту аберрацию используют в оптике для специальных фотографических объективов типа «рыбий глаз», калейдоскопах и других оптических приборах. Для микроскопии это явление неприемлемо и его исправляют при помощи диафрагмы, линзы френеля и использования линз с разной кривизной.



Рисунок 12. Дисторсия: Сверху: дисторсия «подушка», посередине «бочка» или «рыбий глаз»

Хроматические аберрации – искажения, возникающие из-за того, что волны разной длины (разного цвета) не сфокусированы в одной точке. Из-за этих аберраций вы можете видеть дисперсию света по краям объектов на изображении, как показано на рисунке 13. Любая линза преломляет свет с разными длинами волн по-разному, из-за дисперсии оптических сред. Именно на эти аберрации обращают внимание в первую очередь, при выборе объектива, потому что их обнаружить легче всего, рисунок 13. Существует два типа хроматических аберраций: осевая (продольная) и поперечная (боковая). Осевая аберрация возникает, когда световые волны различной длины фокусируются на разных расстояниях от линзы (смещение фокуса). Поперечная аберрация возникает, когда разные длины волн фокусируются в разных положениях в фокальной плоскости, поскольку увеличение и/или искажение линзы также зависит от длины волны. Боковая аберрация характерна для коротких фокусных расстояний.


Рисунок 13. Хроматические аберрации на нижнем изображении

Полностью компенсировать хроматические аберрации практически невозможно, поэтому их компенсируют только для определённой части спектра. Минимизировать эти аберрации можно с помощью линз Френеля, дифракционных оптических элементов и ахроматического дублета. Ахроматический дублет – это система, состоящая из двух отдельных линз, с разной дисперсией. Как правило, один элемент представляет собой отрицательный (вогнутый) элемент, изготовленный из кремневого стекла, имеющего относительно высокую дисперсию, а другой представляет собой положительный (выпуклый) элемент, изготовленный из стекла с более низкой дисперсией. Эти линзы, установленные рядом друг с другом, компенсируют хроматическую аберрацию друг друга, рисунок 15.


Рисунок 14. Не скорректированные хроматические аберрации


Рисунок 15. Ахроматический дублет

Вышеперечисленные монохроматические аберрации относятся к так называемым аберрациям третьего порядка и рассчитываются для параксиальной области т.е. области лежащей вблизи оптической оси. Разность между аберрациями, рассчитанными по реальному ходу луча и формулам теории третьего порядка называется аберрациями высших порядков.



В теории аберраций высших порядков выделяют следующие дополнительные аберрации, не имеющие аналогов в третьем порядке:



Аберрации 5-го порядка:

- Птера – крыловидная аберрация

- Сагитта – стреловидная аберрация



Аберрации 7-го порядка – еще две дополнительных:

- Моноптера

- Бисагитта

В более высоких порядках новых аберраций не выделяется.

Следует отметить, что в реальной оптической системе сочетаются все типы аберраций одновременно, а на рисунках представлены лишь схематические модели отдельных аберраций. Выделение отдельных видов аберрация при исследовании сложной аберрационной фигуры рассеяния - искусственный прием для исследования и анализа данного явления.
