Диафрагма объектива: Диафрагма объектива. Что это и как работает?

Содержание

Творческие возможности диафрагмы объектива

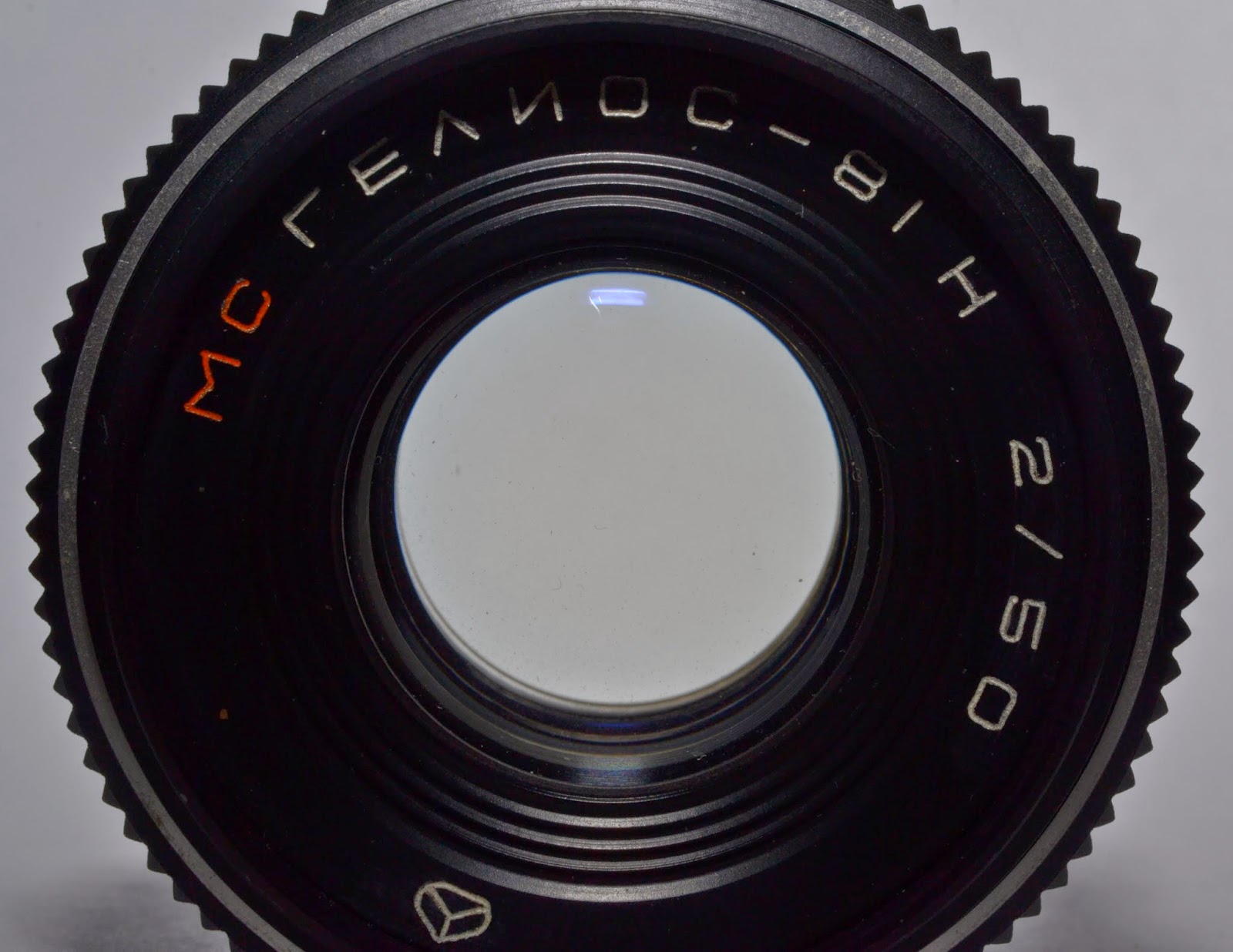

Диафрагма объектива – это регулируемое отверстие, с помощью которого можно управлять глубиной резкости и количеством света, попадающим на матрицу фотоаппарата. Сама диафрагма представляет собой несколько металлических лепестков образующих собой овальное отверстие. Чем больше лепестков в диафрагме, тем приятнее будет боке.

Диафрагма подобна зрачку глаза: он в темном помещении расширяется, а в светлом – сужается. Так и диафрагма: если света достаточно, то ее можно прикрыть, а если в помещении темно, ее нужно открыть, чтобы пропустить свет на матрицу фотоаппарата. Иными словами, если кадр засвеченный – диафрагму прикрываем (увеличиваем ее значение), если кадр темный – диафрагму открываем (уменьшаем ее значение)

Глубина резкости

Главной творческой возможностью диафрагмы является управление глубиной резкости.

Глубина резкости – это пространство в кадре, находящееся в резкости. При меньшем значении диафрагмы f1.8-f2.8 резкое пространство в кадре будет меньше, чем при больших значениях, например f7.1-f11.

Глубина резкости – мощный инструмент фотографа, с помощью которого можно акцентировать внимание зрителя на конкретном объекте, красиво размывая передний и задний планы, или же отобразить окружающую реальность резкой по всей площади кадра. Лучше всего продемонстрировать игру с глубиной резкости получается на фотографировании цветов.

Если вы хотите, чтобы цветок был частью окружающего пейзажа, вы можете диафрагму закрыть до значения f8-f11, а если по вашей задумке цветок должен стать главным героем кадра, сделать акцент на цветке и размыть фон позволит открытая диафрагма f1.2-f2.4.

При использовании маленькой глубины резкости нужно внимательно следить за попаданием резкости на нужные объекты, после съемки увеличивать фотографию и проверять, не сбился ли фокус с объекта на фон.

Вот еще несколько фото, которые иллюстрируют разницу при различных значениях диафрагмы. Смотрите и учитесь управлять своим фотоаппаратом!

Малая глубина резкости

На малых значениях диафрагмы можно получить интересные творческие эффекты.

Портрет

Когда мы хотим выделить модель, а задний план размыть, то есть подчеркнуть объект при помощи фокуса, то используют открытую диафрагму.

Режим приоритета диафрагмы – любимый режим фотографов-портретистов. Достаточно лишь установить необходимое значение диафрагмы, а фотоаппарат сам скорректирует выдержку и другие параметры для получения красивого снимка.

Боке

Боке – это красивое размытие фона. Боке получается особенно красивое, когда на фоне есть огоньки, которые превращаются в интересные светящиеся кружочки в расфокусе.

Лучше всего эффект боке получается на длиннофокусных объективах. Портретное фокусное расстояние идеальное для боке от 75mm до 250mm.

Большая глубина резкости

Большая глубина резкости позволяет четко отобразить все объекты, попадающие в кадр.

Пейзаж

Когда мы фотографируем природу, то лучше, чтобы все изображение было четким, все планы были резкими.

Поэтому диафрагму делают более закрытой, выставляют большие значения диафрагмы: от 8 до 16. Закрывать диафрагму больше f16 не рекомендуется, так как могут появиться дефекты в изображении. Диафрагмы до f16 хватит для того, чтобы все объекты попали в резкость.

Предметная съемка

В предметной рекламной съемке требуется, чтобы весь предмет был в резкости, поэтому используем прикрытые диафрагмы.

Правда, если мы этот предмет помещаем в интерьер, мы можем приоткрыть диафрагму и сфокусироваться на объекте съемки, чтобы он был резким и четким, а интерьер – размытым.

Макросъемка

Макросъемка происходит на малых дистанциях, поэтому, чтобы объект съемки был в фокусе, диафрагма должна иметь малое отверстие. Для макросъемки обычно используется диафрагма от f16 до f22.

Звездное сияние

Также при съемке источников света на закрытых диафрагмах можно получить вот такой вот эффект «звездного сияния».

Смещение акцента

Эффект смещения акцента внимания с объекта на объект можно интересно передать при съемке еды: аппетитного кусочка и рук, которые тянутся за ним.

Теперь вы точно сможете верно расставить акценты при съемке различных сюжетов.

Поделиться в социальных сетях

Вконтакте

Facebook

Twitter

3019

Диафрагма объектива - Энциклопедия по машиностроению XXL

Это ограничение осуществляется так называемой апертурной диафрагмой объектива (см.
88), роль которой в простейшем случае играет оправа какой-либо линзы объектива или специальная диафрагма. При значительной работающей части объектива (широкая апертурная диафрагма) наблюдаемая дифракционная картина хорошо воспроизводит вид объекта при малых ее размерах изображение может сильно (до неузнаваемости) отличаться от объекта.,  [c.173]
Если выходным зрачком является апертурная диафрагма объектива, то освещенность, даваемая фотографическим объективом на пластинке, определяется той же формулой. Под В следует понимать яркость предмета В, умноженную на коэффициент пропускания объектива.  [c.431]

Для фотографирования интерференционной картины можно использовать фотоаппарат типа Зенит с телеобъективом, так как иначе картина получается очень мелкой. Для увеличения изображения применяются также дополнительные линзы с фокусным расстоянием 1—2 м. Если плоскость диафрагмы объектива фотоаппарата совместить с фокусом этой линзы, то, закрыв диафрагму, можно осуществить дополнительную пространственную фильтрацию излучения подсветки интерферометра и резко ослабить влияние света других источников.

[c.181]

Влияние дисторсии уменьшается при применении диафрагмы объектива, поставленной так, чтобы в ее плоскости лежал оптический центр объектива.  [c.14]

Разрешаюш,ая способность объектива используется полностью только в том случае, если раскрытие апертурной диафрагмы микроскопа обеспечивает полное заполнение светом диафрагмы объектива. Как увидим позже, при правильной установке диафрагм это условие для объективов-ахроматов не реализуется.  [c.11]

В каждой точке изображения 9 лежит вершина конуса лучей, ограничиваемого той из диафрагм объектива, которая видна из этой точки под наименьшим углом. Диаметр диафрагмы 8, называемой выходным зрачком объектива, обычно равен 4—8 мм. Его изображение через окуляр совпадает со зрачком глаза наблюдателя Им называется выходным зрачком микроскопа.  [c.13]

Шкала диафрагмы объектива сохраняет свое значение независимо от оптической силы насадочной линзы и получаемого при этом масштаба изображения.

[c.28]

Угол поля изображения (рис. 25). Угол поля изображения ограничивается двумя лучами, проходящими через отверстие диафрагмы объектива, и противоположными углами кадрового окна фотоаппарата и обозначается символом 2 . За пределами этого угла лежит изображение со значительно уменьшающейся резкостью и яркостью. Угол, ограничивающий края изображения, называется углом поля зрения фотообъектива. В объективах с неуст-раненной дисторсией поле изображения значительно меньше поля  [c.30]

При работе с автоматическим фотоаппаратом с механической связью заранее устанавливают значение выдержки. В процессе наводки фотокамеры на объект съемки диафрагма объектива полностью открыта. В это время стрелка гальванометра устанавливается в определенное положение в зависимости от уровня освещенности объекта. При нажиме на спуск сначала стопорится стрелка гальванометра, а затем начинает закрываться диафрагма до упора в эту стрелку. В момент упора срабатывает затвор.

[c.57]


Равномерное освещение негатива обеспечивается специальной настройкой осветительной системы фотоувеличителя, заключающейся в перемещении осветительной лампы вниз или вверх, а также в горизонтальной плоскости. Эту настройку называют центрированием лампы. Правильность настройки контролируют по освещенности экрана. Диафрагма объектива при центрировании лампы должна быть полностью открыта. Наиболее яркое и равномерное освещение экрана будет в том случае, если свет, проходящий через конденсор, образует в объективе изображение тела накала лампы. Этого можно добиться при условии сопряжения расстояния между объективом и конденсором с расстоянием между лампой и конденсором. При изменении масштаба увеличения прибор необходимо перенастраивать, так как лри новой фокусировке сопряжение элементов лампа — конденсор — объектив нарушается.  [c.214]

В затворах для фотоаппаратов с автоматической программной установкой экспозиции (см.

гл. 4) устанавливаются не только фиксированные, но и все промежуточные значения выдержек. Для этой группы фотоаппаратов в последние годы широко используют старую идею затвора-диафрагмы, т. е. конструкцию, в которой лепестки затвора могут открывать световое отверстие не полностью, выполняя функцию диафрагмы объектива (рис. 26). Экспозиционная программа фотоаппарата состоит в том, чтобы при съемке темного объекта открыть световое отверстие полностью и на наибольшее время, а при съемке все более ярких объектов укорачивать выдержку и одновременно диафрагмировать объектив. Затвор-диафрагма удачно решает задачу одновременного изменения выдержки и диафрагмы.  [c.60]

Такие системы (в ранних вариантах) предусматривают фиксацию положения стрелки гальванометра, которая служит механическим упором для привода диафрагмы объектива (рис. 36). До момента съемки световое отверстие объектива полностью открыто, при нажатии на спуск диафрагма / начинает закрываться под действием пружины 11 и одновременно перемещает упор-гребенку 10 особого ступенчатого профиля, пока последняя не будет остановлена стрелкой 9 гальванометра 7.

В таком варианте конструкции автомати-  [c.82]

В системах программной установки экспозиции (рис. 37, в) шкалы выдержек и диафрагм должны быть направлены не навстречу друг другу (рис. 34, а и 35), а согласованно, тогда при совместном повороте колец, например, устанавливается меньшая выдержка затвора и одновременно закрывается диафрагма объектива. Часто такие фотоаппараты (программные автоматы) выполняются бесшкальными, т. е. на установочных кольцах нет шкалы выдержек и шкалы диафрагм (впрочем, последнюю иногда сохраняют для съемок с лампами-вспышками или с выдержкой от руки).  [c.85]

В схеме предусмотрено устройство, фиксирующее момент начала вспышки и включающее блок измерения экспозиции. Поэтому свет от чужой вспышки и естественный свет не вызывают срабатывания автоматической схемы и разряда конденсатора. Значения диафрагмы объектива и светочувствительности пленки должны быть учтены и в описанной схеме (например, с помощью нейтральных светофильтров перед фотоприемником на лампе-вспышке).

[c.99]

Основные механические узлы современных фотоаппаратов это привод ирисовой диафрагмы объектива и привод лепестков или шторок фотозатвора. Предлагаемая в ряде патентов замена этих приводов оптико-электронными устройствами — перспектива отдаленного будущего. Например, предлагалось применить ячейки жидких кристаллов (ЖК) для выполнения функции ирисовой диафрагмы. В таких устройствах используется эффект динамического рассеяния ЖК (рис. 57, а). В объектив помещается тонкая плоскопараллельная пластинка /, являющаяся ЖК-кюветой. На одну плоскую поверхность кюветы нанесен прозрачный сплошной электрод 2, на другую — несколько прозрачных кольцевых электродов 3, 4, 5 т. д. Если приложить напряжение (не менее 6—8 В) между электродами 2 н 3, возникает турбулентное движение молекул ЖК в наружной кольцевой зоне зрачка объектива, свет в этой зоне рассеивается и прямо не проходит дальше в объектив. То же произойдет в средней зоне зрачка, если приложить напряжение еще между электродами 2 и 4 и т. д. В итоге световые пучки ограничиваются примерно так же, как ирисовой диафрагмой, но применению ЖК диафрагм мешает их недостаток свет, рассеянный ЖК-ячейкой, снижает контраст изображения.  [c.125]

Некоторые фотометры, используемые в фотографии и кинематографии, известны как экспонометры и применяются для измерения времени экспозиции или для определения диафрагмы объектива.  [c.154]

Светящаяся нить лампы 1 конденсором 2 проектируется в плоскость апертурной диафрагмы 3. Объективом 5 и полупрозрачной пластиной 8 изображение диафрагмы 3 проектируется в плоскости зрачков входа двух одинаковых микрообъективов 7 и 10, а изображение полевой диафрагмы 4 — в бесконечность. Вторичные изображения полевой диафрагмы объективами 7 и 10 проектируются соответственно на проверяемую поверхность 6 и на плоское зеркало 11. Пластина 9 служит для уравнивания длины хода в стекле двух интерферирующих пучков лучей.  [c.137]

Ршс. 2. Электронно-оптическая схема ПЭМ I — катод 2—фокусирующий цилиндр 3—ускоритель 4—первый (короткофокусный) конденсор, создающий уменьшенное изображение источника электронов J—второй (длиннофокусный) конденсор, который переносит уменьшенное нзображение источника электронов на объект б—объект 7—апертурная диафрагма объектива 8—объектив , 10, II—система проекционных линз 12—катодолюминесцентный экран.  [c.575]

Рвс. 6. Схема растрового оже-элекгронного микроскопа (РОЭМ) I—ионный насос 2—катод 3—трёхэлектродиая электростатическая линза 4 — многоканальный детектор 5 — апертурная диафрагма объектива 6—двухъярусная отклоняющая система для развёртки электронного зонда 7 — объектив 8 — наружный электрод цилиндрического зеркального анализатора 9—объект.  [c.577]

Рнс. 7. Принципиальная схема просвечивающего растрового электронного микроскопа (ПРЭМ) 1—автоэмиссионный катод 2—промежуточный анод 3 — анод 4 — диафрагма осветителя 5—магнитная линза 6—двухъярусная отклоняющая система для развёртки электронного зонда 7 — маг-нитвый объектив 8 — апертурная диафрагма объектива Ч — объект О—отклоняющая система 11 — кольцевой детектор рассеянных электронов 12 — детектор верассеянных электронов (удаляется при работе магнитного спектрометра)  [c. 577]

Апертурную диафрагму объектива (и выходной зрачок) совместим с плоскостью второй ДЛ и, используя аппарат, разработанный в гл. 2, коэффициенты аберраций объектива запишем в виде суммы коэффициентов первой линзы, пересчитанных в плоскость второй которые заданы формулами (2.23)—(2.25) при t = d], и коэффициентов второй линзы в ее собственной плоскости [которые заданы теми же формулами при f = 0 или формулами (1.31)]. При сложении с помощью формул (2.11) необходимо учесть переход от координат изображения, формируемого первой линзой, к координатам изображения, формируемого второй. Однако суммарные аберрации целесообразно выразить через координаты точки в предметной плоскости объектива, поскольку и промежуточное, и окончательное изображения могут находиться в бесконечности. Переход от координат изображения, формируемого объективом, к предметньщ также осуще-  [c.106]

Для всех случаев копирования плотности фильтров были мак- симальными, а время экспозиции изменялось от 1 до 8 с. Копируемая голограмма и цветная фотопленка помещались в специальную кассету эмульсионными слоями друг к другу и зажимались посредством пружинных зажимов между двумя плоскими стеклянными пластинками. Кассета с пленками устанавливалась в кадрирующую рамку фотоувеличителя и освещалась через объектив мо-похроматичным светом. Используя диафрагму объектива, можно было дополнительно изменять величину светового потока. Последовательность копирования была такой сначала в кррсный слой фотопленки копировалась первая голограмма, соответствующая красному цвету в объекте, затем в зеленый слой копировалась вторая голограмма и, наконец, в синий слой, на то же самое место, копировалась последняя голограмма, соответствующая синему цвету в объекте. Таким образом в каждом слое фотопленки на одном и том же ее участке записывалась голограмма соответствую-  [c.94]

Диафрагма объектива Индустар-23 смонтирована в корпусе затвора. По конструкции она аналогична диафрагме фотоаппарата Любитель-2 .[c.44]

Монтаж семейства эквиденсит. Отдельные эквиденситы можно объединить в семейства, копируя эквиденситы на отпечаток (Брейдо и Чеботарева [17], Брейдо и Ермо-шина [18]) или монтируя отдельные эквиденситы. Более точная методика монтажа обеспечивается наложением эквиденсит, причем эквиденситы точек и краев границ дают контрольные метки. Слабо смоченные края пленок можно легко склеить после того, как они отъюстированы монтажной лупой. Фильмпак, имеющий покровное стекло, можно отпечатать через увеличитель с небольшой диафрагмой объектива (фиг. 65, д). Затем с этого нега-  [c.148]

Рис. 1. Основные узлы фотоаппарата / — камера 2 — объектив 3 — фокусиро-вочная оправа объектива 4 — диафрагма объектива 5 — затвор (примерное расположение) б — видоискатель 7 — фотоматериал
ИзоГражение на матовом стекле аппарата, имеющего формат кадра 24X36 мм, получается довольно мелким, поэтому для создания естественного впечатления и для более точной фокусировки в видоискателе располагают окуляр, который, как лупа, сфокусирован на плоскость матового стекла (рис. 9). Однако, если не принять специальных мер, то в такой окуляр почти не будет попадать свет от углов плоскости изображения после рассеяния матовым стеклом. Поэтому в видоискателе аппарата Зенит предусмотрена коллективная линза. Ее назначение — направить в окуляр (и дальше — в глаз) световые пучки от всей площади матового стекла. Эта линза изображает диафрагму объектива приблизительно в плоскости окуляра в пределах его светового отверстия. Поскольку световые пучки от всех предметов в пределах поля видоискателя проходят через диафрагму объектива, то после коллективной линзы они должны попасть в окуляр. В итоге удается повысить освещенность на краях поля зрения видоискателя.  [c.16]

Миниатюризация автоматических малоформатных фотоаппаратов потребовала, конечно, не только изобретательности конструкторов, но главным образом определенных технических предпосылок. Дело в том, что новейшие автоматические системы фотоаппаратов отличаются широким использованием электронных схем, которые занимают минимум объема в камере, а между тем заменяют гальванометр экспонометри-ческого устройства, механизм регулирования выдержек затвора, механическую связь привода диафрагмы объектива с камерой и другие устройства. Насыщенный электроникой фотоаппарат оказывается более компактным и легким.  [c.29]

Усложнение конструкции зеркальных однообъективных аппаратов вызвано, в первую очередь, введением механизма поворотного зеркала, который должен обеспечивать так называемое постоянное визирование (т. е. поле зрения видоискателя затемняется лишь на время срабатывания затвора). Кроме того, к оптической схеме объективов зеркальных аппаратов предъявляются особые требования расстояние от последней линзы объектива до фотопленки должно быть достаточным для размещения и поворота зеркала (см. п. 1.4). И, наконец, приходится применять особый механизм ирисовой диафрагмы объектива, а именно прыгающую диафрагму, т. е. после наблюдения и фокусировки, выполняемых перед каждым снимком при полном отверстии диафрагмы, она быстро закрывается до нужного значения (выбранного фотографом или установленного автоматически) непосредственно в момент нажатия на спусковую кнопку.  [c.31]

От значения угла при вершине клиньев зависит диапазон относительных отверстий, при которых работает это устройство. Поскольку каждый клин отклоняет световые лучи к своему основанию, то после клиньев пройдут вдоль оптической оси параллельно друг другу такие два пучка, которые в плоскости диафрагмы объектива проходили (ближе к краям диафрагмы) по разные стороны от оптической оси. Поэтому при довольно сильном диафрагмировании (примерно до 1 5,6 — 1 8) фокусировочные клинья не годятся в этом случае поле одного из клиньев полностью затемняется. Чтобы выполнять фокусировку по клиньям для несветосильных объективов, в одном из новых фотоаппаратов японской фирмы Канон применена более сложная конструкция. Каждый клин состоит из двух участков, различающихся величиной угла при вершине (6 на рис. 24, б). С помощью более пологих участков клиньев можно вьшолнять фокусировку (хотя и с меньшей точностью) несветосильного или сильно диафрагмированного съемочного объектива.  [c.56]

Основной недостаток гальванометра — его хрупкость, он боится ударов и сотрясений. Неудивительно поэтому, что постепенно все шире применяются в фотоаппаратах безгаль-ванометрические системы, особенно в новых системах автоматической установки экспозиции (таких как электрвиные фотозатворы). В подобных системах сигнал от фотоэлектрического приемника после усиления и преобразования используется электронными переключающими устройствами, которые отмеряют выдержку затвора или устанавливают диафрагму объектива.  [c.77]

С фотоаппаратом-сопрягается мощная импульсная лампа-вспышка 7. При установке лампы-вспышки в направляющие полозки обоймы на фотоаппарате замыкаются контакты цепи синхронизации 8 (обеспечивающие вспышку в момент полного открытия кадра) и дополнительной цепи 9 (для передачи в фотоаппарат сигнала готовности вспышки при полном заряде ее конденсатора). Одновременно автоматически устанавливается выдержка X (1/100 с), соответствующая гголному открытию кадра при работе фокального (шторного) затвора. Часто используется лампа-вспышка с цепью автоматического прерывания разряда (см. п. 4.5), причем кремниевый фотодиод 6 этой цепи расположен внутри камеры 1 и воспринимает свет, отраженный от фотопленки 5. Благодаря этому при дозировании длительности у вспышк учитываются значения диафрагмы объектива 2, -кратности светофильтра и т. п., т. е. используются пре- имущества систем ТТ/1.  [c.119]

Рнс. 57. Использование жидкокристаляических ячеек в качестве диафрагмы объектива (а) и затвора (б) и пьезоэлектрического элемента в качестве линзы (в)  [c.126]

Широко расирострапоны фото- п кинокамеры, в к-рых экспонометр встроен в корпус каморы и. механически илп (реже) электронно связан с механизмами установки выдержки затвора и относит, отверстия диафрагмой объектива. Так решается задача автоматизации съемочного процесса в диапазоне яркостей до 2 .  [c.441]


Про прыгалки и Гранит - Фотожурнал — LiveJournal

Что-то скучно стало. На улице темень, снимать нечего. Как следствие для себя не оправдаешь покупку очередного объектива. Вот, а посему решил поиграться с имеющимся оборудованием, тем более что действительно нужно.
В общем. если кому-то интересен рассказ про прыгающую диафрагму и удалению оной с объектива Гранит(Арсат)-11М, то срочно читайте, если нет – пропускайте это пост.

Что такое прыгалка

Начну с того, что расскажу что такое прыгающая диафрагма, зачем нужна и зачем я ее решил убить. Что такое диафрагма в объективе, надеюсь, объяснять никому не надо, поскольку раз уже читаете всё это – значит знаете.

Так вот, что же такое прыгающая диафрагма и зачем нужна? Своим появлением сей механизм полностью обязан зеркалкам, ибо нужен только там, и нигде более. Раньше, когда по всей планете расстилался мир, спокойствие и благоденствие, народ пользовался камерой типа «дальномерная». Не вдаваясь в технические подробности (кому надо – потом расскажу), суть устройства заключалась в том, что объектив был связан со встроенным в окном видоискателя дальномером, и фокусировка осуществлялась по установленному в камере дальномеру. То есть смотрели через стеклышко на камере, а фотка получалась через стекляшку объектива и проблем никаких не было – если глазу через объектив было ничего не видно, то никого этого и не волновало. А потом придумали зеркалки. Точнее, не просто зеркалки, а однообъективные зеркальные камеры – SLR, где визирование и фокусировка осуществляется через основной и единственные объектив. То есть если в объектив ничего не видно, то и в видоискателе тоже.
И тут возникла проблема. Ну ладно, если не видно, потому что крышку забыл снять – сними и все будет хорошо. А вот если диафрагму закрыл до минимального значения? (Тут стоит отметить что F/22 – это минимальное значение, хоть и цифра большая, то есть закрыто до упора, а если F/2,8 – это максимальное, диафрагма открыта.) А вот если диафрагму закрыл, то хорошо видно будет только при ярком свету, а в остальных ситуациях будет весьма и весьма темно. Фокусироваться тяжело, а иногда вообще невозможно. Можно, конечно, сначала открывать диафрагму, фокусироваться и потом закрывать. Но так неудобно.

Тут светлые умы подумали и придумали такую штуку: а давайте кольцо диафрагм не будет прикрывать диафрагму, а прикрывать ее будет специальный механизм, который будет работать только во время съемки и закрывать диафрагму до значения, выставленного на кольце объектива. Звучит наверное страшно, а на самом деле все просто – выставил и забыл, объектив и видоискатель, пока наводишься, всегда светлый, а когда камера снимает – тебе разницы нет, все равно ничего не видишь. Механизм этот на разных системах реализован по-разному, на фотках приведены примеры.

Например, на «Зените» (резьбовое соединение М42) (который слизан с ГДРовской «Practica») в торце объектива есть штырек, который так и называется – «толкатель». Во время съемки камера поднимает зеркало, специальной рамочкой надавливает на штырек, диафрагма закрывается. Все просто вообще как пять копеек, за одной маленькой подробностью – полностью автоматическую камеру на такой системе не сделаешь, поскольку чтобы замерить свет камера должна закрыть диафрагму.

У «Nikon» и «Pentax» (байонет Н aka Nikon F и байонет К aka Pentax K соответственно) система несколько похитрее. У них сбоку ходит рычаг, который при нажатии открывает диафрагму. При установке в камеру ответный рычаг держит диафрагму постоянно в открытом состоянии, «отпуская» ее лишь на время съемки. Замер выдержки происходит непрерывно, поскольку для замера не используется закрытие диафрагмы, а специальный механизм «читает» с объектива установленную диафрагму на объективе и вносит соответствующую поправку. У «Pentax» существует специальный поводок внутри байонета, а «Nikon» в зависимости от древности либо на кольце диафрагм привинчена специальная вилка («заячьи уши»), которая зацепляет штырек на экспонометре, либо «борода» на том же кольце зацепляет поводок AI-индексации. Все вышесказанное касается, конечно, старых не автофокусных камер. Сейчас значения диафрагмы устанавливается на камере и передаются в цифровом виде микропроцессору объектива.


Диафрагма объектива Википедия

У этого термина существуют и другие значения, см. Диафрагма. Устройство револьверной диафрагмы Механизм ирисовой диафрагмы

Диафра́гма объекти́ва (от греч. διάφραγμα — перегородка) в оптических приборах — разновидность апертурной диафрагмы, позволяющая регулировать относительное отверстие объектива изменением диаметра проходящих через него пучков света[1]. Такая регулировка используется для управления светопропусканием и глубиной резкости. Диафрагма объектива представляет собой непрозрачную перегородку с круглым отверстием переменного диаметра, центр которого совпадает с оптической осью[* 1]. Регулировка диаметра отверстия может выполняться тремя основными способами[2]:

Револьверная диафрагма представляет собой поворотный диск с набором отверстий разного диаметра и широко применялась в объективах крупноформатных камер конца XIX века. Позднее револьверная диафрагма встречалась в некоторых простейших фотоаппаратах, например «Школьник», а также в оптических приборах.

Вставная диафрагма представляет собой набор пластин с разными отверстиями, вставляющихся в прорезь оправы объектива между линзами[3]. Оба первых типа обеспечивают абсолютно круглое сечение световых пучков, но не допускают промежуточных значений относительного отверстия.

Ирисовая диафрагма получила наибольшее распространение в фото-, кино- и телевизионных объективах, поскольку позволяет бесступенчато регулировать относительное отверстие и имеет самую компактную конструкцию[4].

Назначение диафрагмы

Основное предназначение диафрагмы объектива — регулировка его относительного отверстия и светосилы, необходимая для управления глубиной резкости, а также точного дозирования проходящего света и получения правильной экспозиции[5]. При регулировке диафрагмы её отверстие закрывается от краёв к центру, поскольку наиболее высокое качество изображения обеспечивается центральной частью световых пучков.

Различают геометрическое и эффективное относительные отверстия: геометрическое представляет собой отношения диаметра входного зрачка объектива к его фокусному расстоянию и выражается дробью с числителем, равным единице. В фотографии вместо единицы часто используют латинскую букву f, которая конкретизирует назначение дроби: например, относительное отверстие 1/5,6 обозначается f/5,6[* 2]. Эффективное относительное отверстие всегда меньше геометрического, поскольку учитывает потери на поглощение и рассеяние света в стекле[6]. Эти потери снижаются при помощи просветления, но в сложных многолинзовых объективах могут быть существенны и должны учитываться, поэтому шкалы диафрагмы отражают значения эффективных относительных отверстий[5]. В современной киносъёмочной оптике для обозначения эффективных относительных отверстий используется буква T[7][8]. В то же время, значение предельной светосилы фотообъектива, указанное на его оправе, отражает геометрическое относительное отверстие.

Градуировка шкал диафрагмы производится в диафрагменных числах таким образом, что каждому соседнему делению соответствует изменение светосилы в два раза. Таким образом, при выборе соседнего значения шкалы, экспозиция всегда меняется на одну экспозиционную ступень. Так как светосила является квадратом относительного отверстия, последнее должно изменяться в 2{\displaystyle {\sqrt {2}}} раз[5]. Поэтому соседние диафрагменные числа отличаются в 2{\displaystyle {\sqrt {2}}} раз: f/0,7; f/1; f/1,4; f/2; f/2,8; f/4; f/5,6; f/8; f/11; f/16; f/22; f/32; f/45; f/64. Конкретные значения диафрагменных чисел, используемых производителями для градуировки шкал, должны соответствовать международному стандарту ISO 517—73. В СССР ему соответствовал ГОСТ 17175—82, использовавшийся для объективов общего назначения[9]. Кроме основного ряда чисел, отличающихся на одну экспозиционную ступень, стандартный ряд содержит два вспомогательных, со значениями отличающимися на 1/2 и 1/3 ступени. В большинстве случаев шкалы диафрагм маркируются только значениями основного ряда, но иногда допускается использование промежуточных значений[9]. В объективах, предназначенных для современных цифровых фотоаппаратов, шкалы диафрагмы отсутствуют, поскольку она управляется из камеры, а значения относительного отверстия отображаются на дисплее. При этом шаг шкалы обычно регулируется и может предусматривать любой из двух вспомогательных рядов.

Диафрагменные числа, обозначающие геометрическую светосилу некоторых объективов, могут браться из промежуточных рядов, поскольку отражают расчётный предел возможностей конкретной конструкции, например 1,2; 4,5; 6,3. В вариообъективах максимальное относительное отверстие может быть переменным в зависимости от фокусного расстояния. В этих случаях на оправе через тире или тильду указываются крайние значения диафрагменного числа, например 3,5~5,6. Ручная регулировка диафрагмы в современных фотообъективах возможна только ступенчато из-за особенностей управления зеркальных фотоаппаратов. Однако в автоматических режимах приоритета выдержки или программном ирисовая диафрагма регулируется бесступенчато, как в киносъёмочной и телевизионной оптике.

Устройство ирисовой диафрагмы

Автоматическая двухлепестковая диафрагма видеокамеры

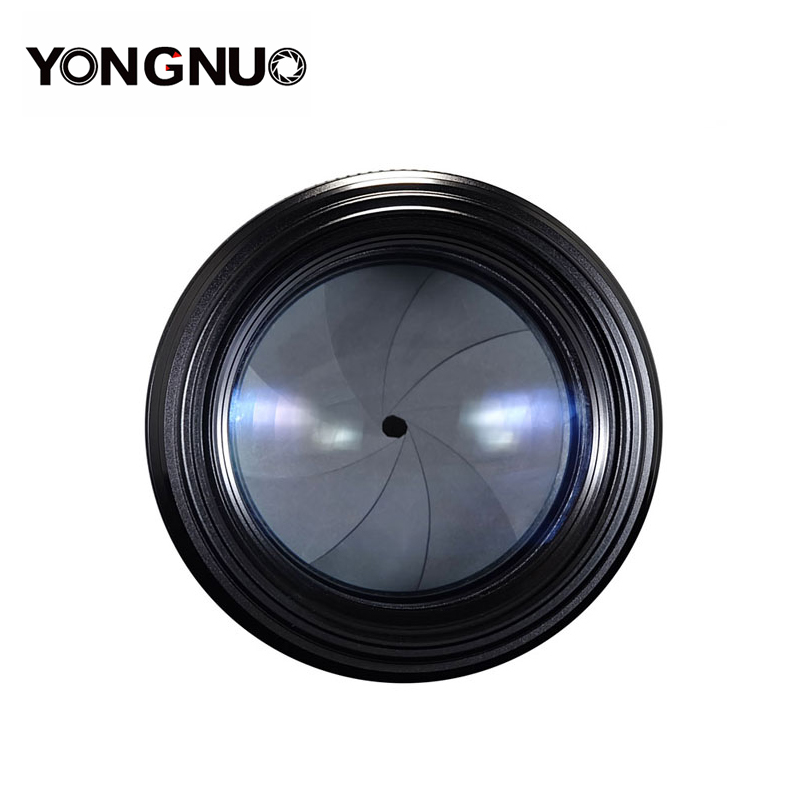

Ирисовая диафрагма (от лат. iris «радужная оболочка») состоит из нескольких (обычно от 2 до 20) поворотных лепестков (ламелей), приводимых в движение вращающимся кольцом на оправе объектива. Лепестки могут быть различной формы, но при полностью открытой диафрагме они формируют круглое отверстие, при частично закрытой — многоугольник, число сторон которого соответствует количеству ламелей. Этот многоугольник отображается в случае попадания в кадр несфокусированных точечных источников света, образующих «боке». Уменьшение количества лепестков ирисовой диафрагмы приводит к заметности углов между ними. Простейшие автоматические диафрагмы любительских кинокамер и видеокамер, состоящие из двух лепестков с треугольными вырезами, давали ромбовидное изображение точечных источников. Наиболее совершенными считаются диафрагмы, состоящие из 8 и более лепестков, поскольку обеспечивают сечение пучков, близкое к окружности. Такие пучки создают наиболее совершенный оптический рисунок.

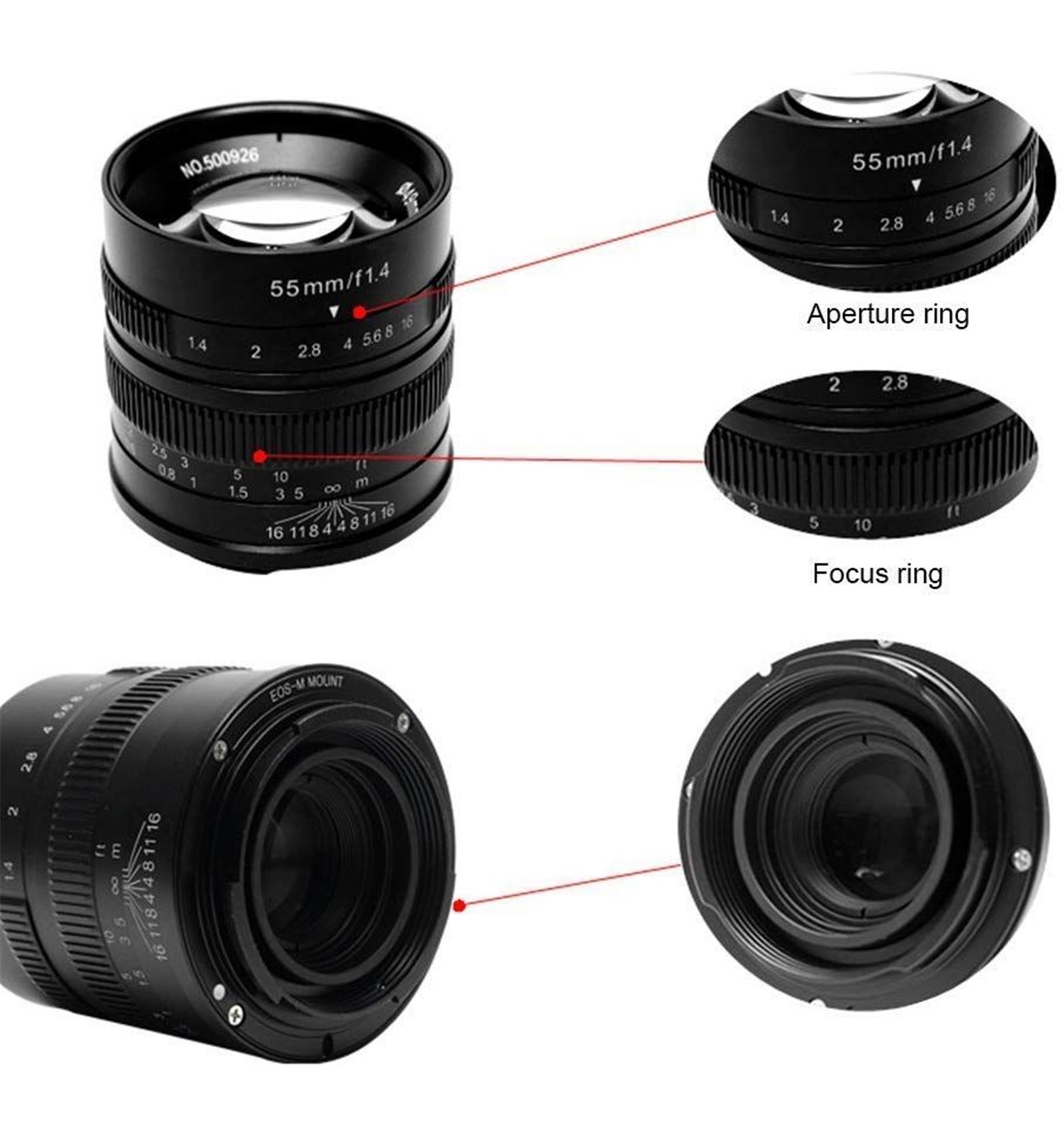

Установка значения относительного отверстия при использовании ирисовой диафрагмы производится поворотным кольцом, шкала которого размечена в соответствии с получаемыми диафрагменными числами. Шкала ирисовой диафрагмы с классическим устройством не может быть равномерной, сжимаясь по мере уменьшения отверстия. В начале 1960-х годов получили распространение механизмы, шкала которых равномерна за счёт более сложной формы лепестков. Один из наиболее ярких примеров такой модернизации — советские объективы «Юпитер-8» и «Юпитер-8М». У второго, заменившего на конвейере более раннюю модель, шкала диафрагмы равномерна. Такая конструкция повышает удобство и позволяет механически сопрягать кольцо диафрагмы с экспонометром камеры, но при средних значениях относительного отверстия из-за криволинейности ламелей диафрагма теряет форму правильного круга. Управление с помощью поворотного кольца используется в большей части кино-, фото- и телевизионного оборудования за исключением однообъективных зеркальных фотоаппаратов и некоторых кинокамер с зеркальным обтюратором[10]. Визирование непосредственно через съёмочный объектив вынуждает использовать специальные механизмы ирисовой диафрагмы, позволяющие вручную или автоматически закрывать её только в момент съёмки. Особое значение такая возможность получила после распространения фазового автофокуса, неработоспособного при закрытой диафрагме.

Диафрагма с предварительной установкой

Обычно такой привод диафрагмы состоит из двух колец, одно из которых напрямую управляет относительным отверстием, а другое — кольцо предустановки — регулирует положение стопора вращения первого. Таким способом угол поворота первого кольца ограничивается до выбранного вторым рабочего значения. В результате фотограф может полностью открывать диафрагму для фокусировки, и вслепую закрывать её до предустановленного относительного отверстия, не отрывая взгляда от видоискателя. Принцип используется в однообъективных зеркальных фотоаппаратах, позволяя производить фокусировку объектива при полностью открытом отверстии, и быстро закрывать диафрагму, не глядя на её шкалу[11].

Такая конструкция использовалась в иностранной оптике для зеркальных камер (например, «Asahi Pentax», «Miranda-D») до изобретения прыгающей диафрагмы, и позднее, когда её механическая реализация по тем или иным причинам затруднена, в том числе в шифт-объективах. Например, объектив «PC-Nikkor 3,5/28» с такой диафрагмой выпускался до 2006 года[12][13]. Диафрагма с кольцом предустановки широко использовалась в советских объективах для фотоаппаратов «Зенит», не оснащённых механизмом нажимной диафрагмы: «Гелиос-44», «Юпитер-9» «Мир-1» и других[14]. Некоторые объективы («Индустар-61 Л/З», «Юпитер-37А», «MC Волна-9») имели одно кольцо, служившее как для установки значения, так и для закрывания диафрагмы[15][11]. В этом случае предустановка осуществлялась после нажатия на кольцо в осевом направлении[16].

Нажимная диафрагма

Объектив с механизмом нажимной диафрагмы на оправе системы «Exakta»

Диафрагма, закрываемая до рабочего значения вручную за счёт дополнительного усилия на спусковой кнопке или кнопке оправы объектива, кинематически совмещённой со спусковой[17][18]. Предшествовала изобретению прыгающей диафрагмы и впервые использована в камерах «Exakta», а затем «Topcon» и «Miranda», в сочетании с расположением спусковой кнопки на передней стенке корпуса[19]. В иностранных источниках называется «автоматическая нажимная диафрагма» (англ. Automatic Pressure Diaphragm)[20]. Ранние образцы основаны на оригинальной конструкции оправы объектива со специальной кнопкой закрывания диафрагмы.

По такому же принципу сконструирован штатный объектив «Гелиос-44» для фотоаппарата «Старт». В СССР выпускалась серия фотоаппаратов с приводом от спусковой кнопки, размещённым внутри корпуса: «Зенит-ЕМ», «Зенит-11», а также разработанные на основе «Зенита-TTL», включая более поздние «Зенит-122» и «Зенит-412». С таким приводом могут использоваться объективы с механизмом прыгающей диафрагмы, как правило с резьбовым креплением. В зарубежном фотоаппаратостроении нажимная диафрагма быстро уступила место прыгающей, поскольку приводит к недопустимому возрастанию усилия на спусковой кнопке.

Прыгающая диафрагма

Наиболее сложная разновидность привода ирисовой диафрагмы, обеспечивающая кадрирование и фокусировку при полном отверстии в камерах со сквозным визированием и фазовым автофокусом[* 3]. Кроме зеркальной фотоаппаратуры прыгающая диафрагма использовалась в киносъёмочной технике: например в кинокамере «Arriflex 16SR» и объективах «Taylor Hobson»[10][21]. В этом случае она автоматически закрывается при запуске лентопротяжного механизма, обеспечивая перед этим точную фокусировку. Кольцо установки значения такой диафрагмы изменяет только положение механизма, задающего степень закрытия при срабатывании привода.

Впервые прыгающая диафрагма появилась в фотоаппарате Contaflex 1953 года с центральным затвором в несменном объективе[22]. В более поздних моделях со сменной передней половиной объектива, прыгающая диафрагма продолжала оставаться неотъемлемой частью фотоаппарата, лишь незначительно усложняя конструкцию. В аппаратуре с фокальным затвором прыгающая диафрагма требует более сложных приводов, поскольку основная часть её механизма располагается в объективах, меняющихся целиком[* 4]. Наиболее ранние механизмы оснащались пружиной с предварительным взводом, которая закрывает относительное отверстие после нажатия на спусковую кнопку[17][19]. После каждого снимка диафрагма не возвращалась в открытое состояние и требовался её взвод[23]. Такое устройство под названием «автоматическая пружинная диафрагма» (англ. Automatic Spring Diaphragm) исключает дополнительное усилие на кнопке, и нашло применение как в иностранной фотоаппаратуре, например, полуавтоматических объективах для «Экзакты», «Minolta SR-2» и «Pentax S1», так и в советской, например в объективе «Индустар-29» фотоаппарата «Салют»[17][24][25].

Наиболее известный отечественный объектив с таким приводом — «Таир-3ФС» для «Фотоснайпера»[26]. В зарубежных источниках заводная диафрагма получила название «полуавтоматической» (англ. Semi Automatic Diaphragm). Однако, широкого распространения система не получила из-за внедрения в фотоаппаратах зеркала постоянного визирования, возвращающегося в рабочее положение после срабатывания затвора. Это вынудило разработчиков сделать прыгающую диафрагму также самовозвратной, то есть не требующей взвода пружины после каждого снимка[23]. В результате диафрагма автоматически открывается после срабатывания, и в видоискателе постоянно наблюдается яркое изображение при полном отверстии[18][* 5]. В СССР самовозвратную диафрагму первоначально называли «моргающей», а за рубежом «автоматической» (англ. Fully Automatic Diaphragm, Fully Automatic Lens)[27]. Поэтому иностранные объективы первых серий с таким приводом диафрагмы часто содержали в названии слово «Auto»: например, «Nikkor Auto», «Auto-Takumar» и т. д. Советская оптика с моргающей диафрагмой получила в названиях дополнительную букву «М»[28].

В фотоаппаратах прыгающая диафрагма закрывается до рабочего значения специальным механизмом, как правило совмещённым с подъёмом зеркала. При этом используется усилие пружин или электромагнита, а не спусковой кнопки, что обеспечивает плавный спуск[14]. Прыгающей диафрагмой с начала 1960-х годов оснащались практически все зарубежные зеркальные фотоаппараты, а в 1964 году её получили и советские камеры семейства «Зенит-4» с центральным затвором и «Киев-10 Автомат». Байонетные зеркальные фотоаппараты серии «Зенит-Автомат» и семейства «Алмаз» имели аналогичный механизм, поскольку прыгающая диафрагма и её привод являются составной частью большинства стандартных байонетов. Из резьбовых «зеркалок» прыгающей диафрагмой оснащались «Зенит-18» и «Зенит-19». В современных объективах с прыгающей диафрагмой, лишённых кольца её установки, например Canon EF, закрытие производится электромагнитом, одновременно регулирующим рабочее значение в соответствии с командами камеры. В некоторых фотосистемах, например, Nikon AI-S механический привод прыгающей диафрагмы выполняет также функцию выбора её рабочего значения в автоматических режимах приоритета выдержки и программном[29].

Прыгающая диафрагма повышает удобство съёмки, но лишает фотографа возможности визуальной оценки глубины резкости, поскольку изображение в видоискателе видимо только при полном отверстии. Для полноценного контроля изображения большинство зеркальных фотоаппаратов оснащаются репетиром диафрагмы[14].

Механизм прыгающей диафрагмы во многом аналогичен центральному фотозатвору и обладает сопоставимым быстродействием. Эти особенности ограничивают количество лепестков: дешёвые объективы оснащаются диафрагмой, имеющей 6 или даже 5 лепестков, образующих отчётливый многоугольник[30]. Такое сечение пучков негативно сказывается на характере оптического рисунка, поэтому дорогая оптика оснащается многолепестковыми механизмами. При использовании объективов, оснащённых прыгающей диафрагмой через адаптер на фотоаппаратах других фотосистем, её привод не работает[* 6].

Влияние диафрагмы на изображение

Изображение при диафрагме 1/1,4 (слева) и 1/9 (справа). Основная разница: хроматические аберрации, общая резкость, глубина резкости

Кроме регулировки экспозиции и глубины резкости, изменение относительного отверстия при помощи диафрагмы влияет на другие важные параметры изображения:

  • аберрации — уменьшение относительного отверстия приводит к снижению аберраций системы, поскольку уменьшается сечение пучков, и для построения изображения используется только центральная часть линз с наименьшей кривизной. Наиболее низкие значения аберрации принимают при диафрагме, закрытой до минимального значения;
  • дифракция — как любая другая оптическая система, объектив дифракционно ограничен за счёт дифракции света на краях апертурной диафрагмы[31]. Это выражается в снижении разрешающей способности при уменьшении относительного отверстия;

Таким образом, при закрывании диафрагмы одновременно со снижением аберраций возрастает дифракционное ограничение[32]. Максимальное разрешение объектива достигается при средних значениях диафрагмы: f/8—f/11, когда аберрации и дифракция уравновешены.

  • виньетирование — чем меньше отверстие, тем меньше спад освещённости от центра к краям изображения. Виньетирование максимально при полностью открытой диафрагме и становится малозаметным при закрытии диафрагмы на две и более ступени. Это объясняется тем, что оправа объектива, которая служит основной причиной виньетирования, ограничивает лишь края световых пучков, диаметр которых уменьшается при снижении относительного отверстия[33].

Интересные факты

  • Творческий союз семерых американских фотохудожников носил название F/64, соответствующее крайнему значению диафрагмы объективов крупноформатных фотоаппаратов. Название группы отражало приверженность к направлению так называемой «прямой фотографии», основанной на детальном отображении натуры. Для этого требуется большая глубина резкости, возможная при диафрагме, закрытой до минимального значения[34].

См. также

Примечания

  1. ↑ В некоторых случаях отверстие может быть не одно, и иметь форму, отличающуюся от круга
  2. ↑ Вместо дроби в обозначении может использоваться двоеточие, например 1:5,6
  3. ↑ В цифровых фотоаппаратах с электронным видоискателем прыгающая диафрагма необязательна, поскольку яркость изображения и эффективность контрастного автофокуса не зависят от относительного отверстия. В беззеркальных камерах прыгающая диафрагма применяется только для повышения точности ручной фокусировки или эффективности гибридного автофокуса
  4. ↑ В однообъективных зеркальных фотоаппаратах с залинзовым центральным затвором объектив тоже меняется целиком вместе с механизмом диафрагмы
  5. ↑ В среднеформатных зеркальных фотоаппаратах до сих пор применяется так называемое «залипающее» зеркало, требующее взвода затвора для возврата в положение визирования. Поэтому и диафрагма в объективах для этих камер открывается вместе с опусканием зеркала
  6. ↑ Исключение составляют адаптеры, оснащённые многорычажными передаточными механизмами, а также дорогостоящие адаптеры со встроенным микропроцессором, конвертирующим команды различных интерфейсов для электромагнитных диафрагм

Источники

  1. ↑ Общий курс фотографии, 1987, с. 26.
  2. ↑ Общий курс фотографии, 1987, с. 27.
  3. ↑ Диафрагма (рус.). Конструкция фотоаппаратов. Zenit Camera. Дата обращения: 14 сентября 2013.
  4. ↑ Справочник конструктора оптико-механических приборов, 1980, с. 339.
  5. 1 2 3 Гордийчук, 1979, с. 152.
  6. ↑ Краткий справочник фотолюбителя, 1985, с. 35.
  7. ↑ f-стопы и t-стопы (рус.). Объективы. Образовательный проект FUJIFILM (29 августа 2012). Дата обращения: 3 мая 2014.
  8. ↑ Т-диафрагма // ГЛОССАРИЙ КИНЕМАТОГРАФИЧЕСКИХ ТЕРМИНОВ.  — Kodak. — С. 208. — 213 с.
  9. 1 2 Ряды числовых значений относительных отверстий (рус.). Фототехника. Zenit Camera (25 января 1982). Дата обращения: 19 октября 2013.
  10. 1 2 Гордийчук, 1979, с. 133.
  11. 1 2 Краткий справочник фотолюбителя, 1985, с. 43.
  12. Ken Rockwell. Nikon 28mm PC (англ.). Персональный сайт. Дата обращения: 4 февраля 2017.
  13. Leo Foo. PC-Nikkor Lenses 28mm f/3.5 (англ.). Photography in Malaysia. Дата обращения: 4 февраля 2017.
  14. 1 2 3 История «одноглазых» (рус.). Статьи. PHOTOESCAPE. Дата обращения: 11 апреля 2013. Архивировано 18 апреля 2013 года.
  15. ↑ Советское фото, 1985, с. 43.
  16. ↑ Фотокурьер №2, 2006, с. 24.
  17. 1 2 3 Общий курс фотографии, 1987, с. 34.
  18. 1 2 Учебная книга по фотографии, 1976, с. 56.
  19. 1 2 Фотокурьер №2, 2006, с. 25.
  20. ↑ Инструкция к фотоаппарату Exakta VX 500, с. 24.
  21. ↑ Киносъёмочная техника, 1988, с. 44,99.
  22. ↑ Zeiss Ikon Contaflex - 1953 (англ.). Classic Cameras. Дата обращения: 23 ноября 2020.
  23. 1 2 Фотоаппараты, 1984, с. 69.
  24. И. Арисов. Фотоаппарат Салют (ранний, с автоспуском) (рус.). Фототехника СССР. Дата обращения: 11 декабря 2020.
  25. Stephen Gandy. Minolta SR-2. Minolta's first 35mm SLR 1958 (англ.). Stephen Gandy's CameraQuest (25 November 2003). Дата обращения: 2 января 2020.
  26. ↑ Наука и жизнь, 1966, с. 155.
  27. ↑ Фотокинотехника, 1981, с. 265.
  28. ↑ Советское фото, 1977, с. 38.
  29. Jurgen Becker. The difference between an AI lens and an AI-S lens (англ.). Background. «Trough the F-mount» (19 February 2012). Дата обращения: 30 марта 2015.
  30. ↑ Фотоаппараты, 1984, с. 42.
  31. ↑ Дифракция объектива её влияние на фотографию (рус.). Статьи о фотографии. FotoMTV.ru. Дата обращения: 17 сентября 2013.
  32. ↑ LENS DIFFRACTION & PHOTOGRAPHY (англ.). Tutorials. Cambridge in Colour. Дата обращения: 17 сентября 2013.
  33. ↑ Общий курс фотографии, 1987, с. 20.
  34. ↑ 15 ноября 1932 года на стене музея М. Х. де Янга в Сан-Франциско был вывешен манифест знаменитой фотогруппы F64 (рус.). История фотографии. Photo Island. Дата обращения: 13 сентября 2013.

Литература

  • Гордийчук О. Ф. , Пелль В. Г. Раздел III. Киносъёмочные объективы // Справочник кинооператора / Н. Н. Жердецкая. — М.: «Искусство», 1979. — С. 143—173. — 440 с.
  • Е. А. Иофис. Фотокинотехника / И. Ю. Шебалин. — М.: «Советская энциклопедия», 1981. — С. 265. — 447 с.
  • С. Лапшенков, В. Чаусов. Объектив «MC Волна-9» (рус.) // Советское фото : журнал. — 1985. — № 4. — С. 42—43. — ISSN 0371-4284.
  • В. А. Панов. Глава 7. Диафрагмы, щели, бленды, наглазники и налобники // Справочник конструктора оптико-механических приборов / В. В. Хваловский. — Л.: «Машиностроение», 1980. — С. 338—356. — 742 с. — 25 000 экз.
  • Н. Д. Панфилов, А. А. Фомин. Краткий справочник фотолюбителя / Н. Н. Жердецкая. — М.: «Искусство», 1985. — С. 33—46. — 367 с. — 100 000 экз.
  • Э. Д. Тамицкий, В. А. Горбатов. Учебная книга по фотографии / Фомин А. В., Фивенский Ю. И.. — М.: «Лёгкая индустрия», 1976. — С. 53—60. — 320 с. — 130 000 экз.
  • Фомин А. В. § 5. Основные узлы и механизмы фотоаппаратов // Общий курс фотографии / Т. П. Булдакова. — 3-е. — М.: «Легпромбытиздат», 1987. — С. 25—43. — 256 с. — 50 000 экз.
  • М. Я. Шульман. Фотоаппараты / Т. Г. Филатова. — Л.: «Машиностроение», 1984. — 142 с. — 100 000 экз.

Ссылки

Диафрагма (оптика) — Традиция

У этого термина существуют и другие значения, см. Диафрагма. Объектиа F35 с открытой диафрагмой f8 с отверстием 4,375 мм Человеческий зрачок

Диафрагма (от греч. διάφραγμα — перегородка) — оптическое устройство, компонент оптической системы (а также анатомическое образование, элемент глаза позвоночных) - непрозрачная преграда, ограничивающая поперечное сечение световых пучков в оптических устройствах (микроскоп, зрачок, фотоаппарат, телескоп, дальномер и др. ).

Названия видов диафрагм определяются тем, в какой части оптической системы они используются и какую часть пучка света ограничивают. Если вид диафрагмы не уточняется, как правило, имеется в виду:

Общая или полевая диафрагма[править]

Полевая апертура Снабжённые диафрагмой режимы работы: освещение a), b) собрание, c) собрание освещения, d) отражение и e) собрание отражения.[1]

Полевая диафрагма, диафрагма поля зрения — непрозрачная преграда, ограничивающая линейное поле оптической системы в пространстве предметов или в пространстве изображений.

Располагается в непосредственной близости от одного из фокусов оптической системы (в системах с оборачивающими элементами может располагаться в одном из промежуточных фокусов). Может иметь форму круга (в микроскопах, телескопах). В спектральных приборах имеет форму щели.

Она определяет, какая часть пространства может быть изображена оптической системой.

Из центра входного зрачка диафрагма поля зрения видна под наименьшим углом.

Согласно теории Эбби образование оптического изображения, развитой в 1873 году, следует, что способность получения оптического изображения в конечном счете ограничена прхождением лучей света, исходящих из источника света или отражённых лучей из каждой точки изображения из-за явления дифракции. Если апертура (отверстие) оптического компонента не достаточно большая (полностью открытая диафрагма, например, объектива), которая не позволяет собрать весь дифрагированный свет, то более прекрасные виды оптического изображения не будут соответствовать точно объекту (изображению).

Расчёт полевой диафрагмы[править]

Минимальный размер отверстия при диафрагмировании (d) для оптического компонента, ограниченного его размером апертуры, выражено в соответствии с критерием Рэлея: $$ d = 0.61 \frac \lambda{N\!A} \;\!$$ Где:

  • \(\, d \) — минимальный размер отверстия при диафрагмировании;
  • λ0 — длина волны в вакууме;
  • NA - числовая апертура en:Numerical_aperture для показателя преломления (обычно 1. 3–1.4 для современных целей (например, для обычной микроскопии)).

И соответственно предел максисального отверстия (минимального диафрагмирования) — обычно находится в пределах λ0/2 (т.е. полуволны).[2]


В большинстве областей оптики, и особенно в микроскопии, числовая апертура оптической системы, типа линзы объектива определена $$\mathrm{NA} = n \sin \theta\;$$ где:

  • n - показатель преломления среды, в которой линза работает (1.0 для воздуха, 1.33 для чистой воды, и до 1.56 для нефти),
  • θ — полуугол максимального конуса света, который может войти или выйти из линзы. Вообще, это - угол реального крайнего луча в системе. Угловая апертура линзы - приблизительно эта двойная ценность (в пределах параксиального приближения).
  • NA — числовая апертура вообще измеряется относительно специфического объекта, или даёт оптическое изображение и указывает его изменение, поскольку просматриваемый пункт перемещен.
Применение[править]

В микроскопии, NA важен, потому что это указывает власть решения линзы. Размер самых прекрасных деталей, которые могут быть решены, пропорционален λ/NA, где λ — длина волны света. Линза с большей числовой апертурой будет в состоянии визуализировать более прекрасные детали чем линза с меньшей числовой апертурой. Линзы с большими числовыми апертурами также собирают больше света и будут вообще обеспечивать более яркое изображение.

Числовая апертура используется, чтобы определить размер ямы в оптических форматах диска.[3]

Апертурная диафрагма[править]

Апертурная диафрагма

Апертурная диафрагма, действующая диафрагма — располагается вблизи центра формирующей оптическое изображение оптической системы. Её изображение, сформированное предшествующей (по ходу лучей) частью оптической системы, определяет входной зрачок системы. Сформированное последующей частью — выходной зрачок.

Входной зрачок ограничивает угол раскрытия пучков лучей, идущих от точек объекта; выходной зрачок играет ту же роль для лучей, идущих от оптического изображения объекта.

С увеличением диаметра входного зрачка (действующего отверстия оптической системы) растёт освещённость изображения.

Уменьшение до известного предела действующего отверстия оптической системы (диафрагмирование) улучшает качество изображения, так как при этом из пучка лучей устраняются краевые лучи, на ходе которых в наибольшей степени сказываются аберрации.

Диафрагмирование увеличивает также глубину резкости (глубину резко изображаемого пространства). В то же время, уменьшение действующего отверстия снижает, из-за дифракции света на краях диафрагмы, разрешающую способность оптической системы. В связи с этим апертура оптической системы должна иметь оптимальное значение.

Расчёт диафрагмы[править]
Диафрагма (апертура)

Числовая апертура не используется в фотографии. Вместо этого используется угловая апертура линзы (или зеркало отображения), выраженое f — числом \(N\), которое определено как отношение центральной длины к диаметру входного отверстия объектива:

$$\ N = f/D$$ Это отношение связано с космической числовой апертурой изображения, когда на линзу идут параллельные лучи из бесконечности. [4] Основанный на диаграмме как , космическая числовая апертура изображения линзы: $$\mathrm{NA_i} = n \sin \theta = n \sin \arctan \frac{D}{2f} \approx n \frac {D}{2f}$$

таким образом \(N \approx \frac{1}{2\;\mathrm{NA_i}}\), при показателе преломления воздуха (\(n=1\)).

(Принимается нормальное использование диафрагмы в воздухе (n = 1)).

Принимается, когда числовая апертура является маленькой, и это почти точно также и в больших числовых апертурах для хорошо отъюстированных объективов камеры. Для числовых апертур меньше чем приблизительно 0.5 (f-числа, больше чем приблизительно 1) расхождение между приближением и полным выражением - меньше чем 10 %. Вне этого нарушается допуск точности. Поскольку Радолф Кингслэйк объясняет, Это - общая ошибка предположить, что отношение [D / 2f] фактически равно \(\tan \theta\), а не \(\sin \theta\) ... Тангенс, конечно, был бы правильным, если бы основные самолеты были действительно самолетом. Однако, полная теория условия синуса Эбби показывает, что, если линза исправлена для комы и сферического отклонения, поскольку все хорошие фотографические цели должны быть, второй основной самолет становится частью сферы радиуса f сосредоточенный о фокусе. .. [5] В этом смысле, традиционное определение тонкой линзы и иллюстрации f-числа вводит в заблуждение, и определяет, что это в терминах числовой апертуры может быть более значащим.

Применения[править]
  • Кадровая рамка в фото- и киноаппаратах, фотоувеличителях также является полевой диафрагмой.
  • Кадрирующая рамка и рамки-виньетки, используемые при печати фотоснимков, также являются разновидностью полевой диафрагмы.
  • При макросъёмке иногда применяется полевая диафрагма в виде рамки, окружающей объект и служащей своеобразным «видоискателем».
  • Примером изменяемой полевой диафрагмы в съёмочной аппаратуре являются дополнительные шторки, ограничивающие кадровое окно по вертикали в плёночном фотоаппарате Pentax Z1P для получения снимка с панорамным соотношением сторон кадра.
  • Изменение с помощью кадрового окна размеров кадра в процессе съёмки или монтажа фильма позволяет создавать вариоскопическое кино (наиболее известны фильмы «Нетерпимость» 1916 года, «Дверь в стене» 1956 года).

Другие диафрагмы, имеющиеся в оптической системе, главным образом препятствуют прохождению через систему лучей, расположенных в стороне от главной оси оптической системы. Аналог внешней диафрагмы, находящийся перед оптической системой кино- и фотоаппаратов, называют светозащитной блендой или просто блендой.

Точную границу между блендой и полевой диафрагмой провести невозможно, однако часто считается, что если изображение границ перегородки, сформированное оптической системой, является или может быть получено резким (в процессе фокусировки), эта перегородка является полевой диафрагмой. В противном случае речь идёт о бленде.

Устройство и некоторые применения диафрагм[править]

Роль диафрагмы часто играют зачернённые элементы оправы линз, призм, зеркал и др. оптических деталей, зрачок глаза, границы освещённого предмета, в спектроскопе — щелевая диафрагма, в фотоаппаратах — ирисовая или ступенчатая диафрагма.

Размер и положение диафрагмы определяют поле зрения, освещённость и качество изображения, глубину резкости и разрешающую способность оптической системы.

Управляемые диафрагмы[править]

В фото-киносъёмочной оптике[править]
В системах растрирования[править]

В полиграфии, в системах электронного растрирования полутоновых изображений, применялась электрически управляемая диафрагма (электромагнитная или электрическая), являющаяся разновидностью полевой диафрагмы и формирующая размер и форму светового пятна в элементе растра в зависимости от подаваемого сигнала.

Развитие цифровых методов печати привело к вытеснению такого оборудования из-за ограниченности быстродействия механической части устройства.

  • Ландсберг Г. С. Оптика, 4 изд., 1957
  • Слюсарев Г. Г. Геометрическая оптика, — Л., 1946;
  • Тудоровский А. И. Теория оптических приборов, 2 изд., т. 1-2, — Л., 1948-1952.
  • Гл.ред. Е. А. Иофис Фотокинотехника.
  • Энциклопедия.: «Советская Энциклопедия», 1981. Статьи «Апертурная диафрагма», «Полевая диафрагма». Статья «Вариоскопическое кино». Автор М. З. Высоцкий.

Диафрагма объектива, что же это такое?

Диафрагма объектива — приспособление, устанавливаемое внутри объектива и управляющее размером формируемого отверстия, при помощи которого освещение попадает в светочувствительную матрицу и, вследствие этого, регулирующее число освещение, проходящее к светочувствительной матрице.

Диафрагма оказывает значительное влияние на результат изображения, полученный в процессе съемки. Малая величина диафрагмы говорит о том, что объектив будет пропускать больше света и тем самым улучшать картинку в условиях плохого освещения, на пример ночью. А большая величина значения диафрагмы убавляет световой поток, который попадает на светочувствительную матрицу, не давая возможности такому процессу, как ослепление камеры.

Ручная регулировка диафрагмы объектива.

Чтобы управлять процессом попадания света через объектив, нужно воспользоваться регулировки диафрагмы объектива. Если видеокамера будет установлена в помещении, где невозможно изменить уровень освещения, то нужно настраивать диафрагму вручную.

В данном случае для регулировки диафрагмы нужно поворачивать кольцо диафрагмы до того времени, пока изображение от камеры не будет хорошо передавать разные оттенки. Стоит обратить внимание на то, где именно будет установлена видеокамера. Если это будет пространство с частой сменой освещения(к примеру: улица), то нужно приобрести камеру с автоматической регулировкой. В этих объективах находится Аuto Iris, который можно легко подключить в гнездо видеокамеры.

Именно в профессиональных камерах содержится Аuto Iris гнездо, благодаря этому гнездо будет передаваться сигнал, и пользователь сможет управлять величиной диафрагмы.

Управление диафрагмой в автоматичном режиме. Виды. Какой из них будет дешевле.

Существует два вида способов управления диафрагмой в автоматическом режиме. Первый из них — по постоянному току, второй —по видеосигналу. Отличие этих двух способов заключается в местоположении блока переработки сигнала в электронном виде. То есть, переработка сигнала осуществляется в середине камеры, или в объектив.

По цене среди объективов с автодиафрагмой будет дешевле камера первого типа. Но объективы другого типа разрешает наиболее точно настроить диафрагму, что очень важно при использовании объектива в ситуациях, когда есть большая разница освещенности.

Лучшая цена объектив с фиксированной диафрагмой - Лучшие предложения на объектив с фиксированной диафрагмой от глобальных продавцов объективов с фиксированной диафрагмой

Отличные новости !!! Вы попали в нужное место для объектива с фиксированной диафрагмой. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот объектив с фиксированной диафрагмой в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели объектив с фиксированной диафрагмой на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в объективе с фиксированной диафрагмой и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести объектив с фиксированной апертурой по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая диафрагма объектива yongnuo - отличные предложения на диафрагму объектива yongnuo от глобальных продавцов диафрагмы yongnuo

Отличные новости !!! Вы попали в нужное место с линзами yongnuo с диафрагмой.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот объектив с максимальной диафрагмой yongnuo в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели линзу yongnuo на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в диафрагме объектива yongnuo и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести yongnuo lens aperture по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества объективов с диафрагмой 2,8 - Лучшие предложения на объектив с диафрагмой 2,8 от мировых продавцов объективов с диафрагмой 2,8

Отличные новости !!! Вы попали в нужное место для двоих.Объектив с 8 диафрагмами. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот объектив с лучшей диафрагмой 2,8 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили двойку.Объектив с 8 диафрагмой на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в объективе с диафрагмой 2,8 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести объектив с диафрагмой 2.8 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

объектив с большой светосилой - это ... Что такое объектив с большой светосилой?

  • Объектив большого формата - Объективы большого формата представляют собой фотографическую оптику, которая обеспечивает круг изображения, достаточно большой, чтобы покрыть широкоформатную пленку или пластины. Объективы большого формата обычно используются в камерах большого формата и камерах обзора. Фотографическая оптика обычно проецирует…… Wikipedia

  • Объектив (оптика) - Для использования в других целях, см. Объектив. Объектив. Линзы можно использовать для фокусировки света. Линза - это оптическое устройство с идеальной или приблизительной осевой симметрией, которое… Wikipedia

  • Блики линзы - это свет, рассеянный в линзовых системах посредством обычно нежелательных механизмов формирования изображения, таких как внутреннее отражение и рассеяние от неоднородностей материала в линзе.Эти механизмы отличаются от предполагаемого формирования изображения…… Wikipedia

  • Aperture - Для использования в других целях, см. Aperture (значения). диафрагма, продемонстрированная на объективе… Wikipedia

  • отверстие - 1. Вход или вход в полость или канал. в анатомии - открытый разрыв или дыра. СМОТРИ ТАКЖЕ: ямка, устье, отверстие, пора. 2. Диаметр объектива микроскопа. SYN… Медицинский словарь

  • Фотографический объектив - Фотографический объектив (также известный как объектив или фотографический объектив) - это оптический объектив или набор линз, используемый вместе с корпусом камеры и механизмом для получения изображений объектов на фотопленке или других носителях. …… Википедия

  • Крепление объектива Canon EF - Крепление объектива EF позволяет использовать все объективы Canon EF с любой из линейки камер Canon EOS производства Canon Inc.В отличие от предшественника EF с затвором затвора, крепления FD, крепление EF использует байонетное крепление. EF означает Electro Focus:…… Wikipedia

  • Объектив "рыбий глаз" - В фотографии объектив "рыбий глаз" представляет собой широкоугольный объектив, который позволяет получать чрезвычайно широкое полусферическое изображение. Первоначально разработан для использования в метеорологии [Hill, R. 1924. Объектив для фотографий всего неба. Ежеквартальный журнал Королевского метеорологического…… Википедия

  • Крепление объектива Canon FD - Крепление объектива Canon FD представляет собой физический стандарт для подключения фотографического объектива к корпусу зеркальной камеры с одним объективом.Стандарт был разработан компанией Canon в Японии и был представлен в марте 1971 года с камерой Canon F 1. Это была первичная…… Википедия

  • Объектив Canon EF 1200 мм - Фотообъективы Infobox название = EF 1200mm f / 5.6L USM caption = maker = Canon feat is = n feat usm = y feat sbf = feat macro = feat special = type = p application = Super Telephoto длина = 1200 мм, fov = диафрагма = f / 5,6, f / 32 группы = 10…… Википедия

  • Объектив Nikon F 70-300 мм - Nikon D80 с Nikkor AF f / 4 5.6G. Объектив 70 300 мм - это зум-телеобъектив производства Nikon. Объектив имеет байонет F для работы со всеми линейками зеркальных фотоаппаратов (за исключением ранних 70 300G с… Wikipedia

  • Апертура объектива

    - перевод на французский - примеры английский

    Эти примеры могут содержать грубые слова на основании вашего поиска.

    Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

    Экспозиция определяется предварительной настройкой объектива с диафрагмой .

    Разработаны автоматическая и интеллектуальная фокусировка и системы регулировки диафрагмы объектива .

    Дисистемы регуляторов миз о точке и развернутых объектов автоматических и интеллигентных на последних разработках.

    устройство и способ автостереоскопической визуализации с использованием параллаксного сканирования , апертура линзы

    одежда autostéréoscopique et procédé d'utilisation d'une ouverture d'objectif à balayage parallactique

    Описывается регулируемая аподированная аподированная аподированная линза с диафрагмой , которая сконструирована с использованием фотохромного материала.

    la présentevention Concerne une ouverture d'objectif apodisée réglable réalisée en un matériau photochrome

    В некоторых вариантах осуществления система крепления очков содержит линзу с первой поверхностью, второй поверхностью и апертурой линзы , проходящей от первой поверхности ко второй поверхности.

    В определенных режимах реализации, система связи люнетов включает в себя чечевицу с первой поверхностью, другую поверхность и другую поверхность и выходную поверхность , заменяющую первую поверхность по сравнению с второй поверхностью.

    Апертура линзы может иметь первую область, примыкающую к первой поверхности линзы, с первой площадью поперечного сечения.

    L ' ouverture de la lentille peut Возможна первая зона прилегающей к поверхности чечевицы и первая зона трансверсального купе.

    Диафрагма представляет собой объектив с диафрагмой , регулирующий количество света в изображении.

    Лучи света, проходящие через различные секции апертуры линзы , соответственно, формируют 2D-изображения сцены под разными углами обзора.

    Люмьерные лучи передаются по разным разделам объектов , которые соответствуют изображениям в двух измерениях одной сцены и разных углов изображения.

    Размер апертуры линзы и шаблон параллаксного сканирования регулируются в соответствии с условиями.

    La taille de l ' ouverture de l'objectif et le schéma de balayage parallactique sont réglables de façon с удобными дополнительными условиями на курорте.

    линза определяет оптическую ось и апертуру линзы

    имеющий апертуру объектива для управления количеством света, принимаемого камерой CCD

    présentant une ouverture d'objectif destinée à réguler la Quantité de lumière reçue par la caméra CCD

    Изображения фотографируемой сцены, наблюдаемые через апертуру объектива в ее различных положениях несоответствия, записываются для последующего отображения в трехмерной иллюзии при просмотре невооруженным глазом.

    Des images d'une scène photography, telles qu'elles sont vues par l ' ouverture de l'objectif dans leurs différentes position de disarité, sont enregistrées en vue de leur affichage ultérieur de manière à donner l'illlesionlesors не считает, что он не помогает.

    В дополнение к стереоскопическому изображению, принцип действия движущегося объектива с апертурой настоящего изобретения может использоваться в приложениях для определения расстояния и стабилизации изображения камеры.

    En plus de l'imagerie stéréoscopique, le principe d ' ouverture de l'objectif de la présentevention peut être utilisé dans des apps de mesure de télémétrie et de стабилизации изображений камеры.

    Апертура объектива автостереоскопической камеры перемещается в шаблоне параллаксного сканирования через множество положений диспаратности, смещенных от оптической оси объектива камеры.

    Une ouverture d'objectif d'une caméra autostéréoscopique est déplacée selon un schéma de balayage parallactique sur une pluralité de position de disarité décalées par rapport à l'axe optique de l'objectif de caméra.

    При этом фронтальная камера имеет 5 мегапикселей, а объектив имеет светосилу и f / 1.9. Здесь вы также можете переключаться между обычным и широким обзором, но изменение генерируется электронным, а не оптическим способом.

    Alors que la caméra frontale dispose de 5 Mégapixels et l ' ouverture de l'objectif est de f / 1,9. Ici aussi, vous pouvez basculer entre les vues ordinaire et celle large, mais le changement est généré électroniquement, pas optiquement.

    Кроме того, ионизированный газ, который присутствует в области, где проходит ионный пучок, предпочтительно уменьшается посредством дифференциальной накачки через апертуру линзы , секция электрода линзы, которая составляет линзу ускорителя / конденсатора.

    De plus, un gaz ionisé qui est présent dans la région où pas le faisceau d'ions est de preférence réduit au moyen d'un pompage différentiel à travers une section d ' ouverture de lentille d'une électrode de lentille qui constitue une чечевица accélératrice / конденсатрис.

    3D-камера также может иметь узел зеркала, чтобы направлять световые лучи, проходящие через различные секции апертуры линзы , для формирования 2D-изображений на отдельных плоскостях изображения.

    Эта одежда или эта камера поддерживает подборку изображений и ансамбль миров, служащих для управления различными районами, освещенными различными разделами , открытыми объектами , а также бывшими изображениями в двух измерениях на изображениях планов.

    оптическая система, способная реализовать, на основе простой конструкции, состояние поляризации почти в периферийном направлении внутри апертуры линзы с ограниченной потерей количества света

    un système optique pouvant créer, sur la base d'une construction simple, un état polarisé dans un sens quasi périphérique à l'intérieur d'une ouverture d'objectif , avec une perte limitée de l'intensité lumineuse

    Используйте объектив с диафрагмой вашего моста или зеркальной фотокамеры для увеличения фона (закрытие диафрагмы - большие значения диафрагмы) или сглаживания его (открытие диафрагмы - маленькие значения диафрагмы).

    Il faut jouer sur l ' ouverture de l'objectif de votre bridge ou de votre reflex, pour valoriser un arrière-plan (fermer le diaphragme - grandes valeurs d'ouverture) или для le gommer dans le flou (ouvrir le diaphragme - petites valeurs d'ouverture).

    объектив с большой диафрагмой используется для формирования изображения, а средство управления диафрагмой используется для выбора множества горизонтально выровненных секций апертуры линзы

    Объективная награда за грандиозную увертюру используется для формирования изображений и в моей команде, которая используется для выбора дополнительных разделов с выравниванием по горизонтали изобъекта .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
