Содержание

История фишая » BigPicture.ru

Фишай! Что это? Как это работает? Где я? Где взять ответы на все эти вопросы?! Борцы за чистое мобилографическое искусство из Фотололо на связи! Без паники — сегодня всё встанет на свои места.

(Всего 13 фото)



1. Представь себе: ты ныряешь под воду, поворачиваешься в сторону солнца, а там… А там открывается невероятный вид: кажется, что мы видим больше, чем обычно. Перед тобой свет солнца или даже надводный мир, а вокруг затемненные края — это природный фишай, или окно Снелла. Самый первый «рыбий глаз», и самый настоящий!2. В общем представлении фишай — это эффект, закругляющий картинку на 180 градусов. Такой эффект дают линзы в объективе фотоаппарата. Фишай открыл Роберт Вуд в 1906 году, экспериментируя с такими линзами.3. Одним из первых объективов был Hill Sky Lens, его выпустили в 1924 году, им можно было снимать хоть целое небо, что в то время было невероятным.4. Самое знаменитое фото «рыбьим глазом» было сделано в 1963 году прекрасным фотографом Филлипом Хальсманом.
Как вы думаете, кто на фото? Да это же самый настоящий Сальвадор Дали!5. В России, а вернее еще в СССР, фишай использовал спортивный фотограф Лев Бородулин. Кстати, это отличный пример, что на «рыбий глаз» можно фотографировать не только большие носы, но и создавать геометрические шедевры! Сейчас работы Бородулина выставлены в лондонских музеях.6.7. А вот и один из первых советских фишаев — Арсенал Зодиак. Выглядит очень солидно. Но время идет, а объективы почти не меняются. Рядом — современный никоновский.8. Слава Нептуну, что сейчас мы живем в будущем (и ты, кстати, тоже)! Теперь у нас есть смартфоны, которые фотографируют не хуже зеркалок.
Будущее — это что-то невероятно удобное футуристичное и долгожданное! И это описание подходит для современных фишаев. Перед тобой несколько видов линз с разными креплениями. Они созданы не только для iPhone, но и для других телефонов.
Современные фишаи очень компактны и удобны, их можно носить хоть в сумке, хоть в джинсах и брать куда угодно, и эти милахи доступны в магазине Фотололо. 9. Какие же фотографии на этот объектив получаются лучше всего?
Конечно, это спорт! Спорт — движение, а фишай придает этому движению простора и мощности!10. Носы — это классика фишая. Если гордишься своим маленьким носом, то ты просто не видел его через «рыбий глаз»!11. В фишай можно поместить любимый город! Он такой большой, но его поместится гораздо больше, чем на обычный объектив.12. Это же относится и к друзьям. Наверняка так редко собираетесь большой компанией — в следующий раз обязательно сделайте совместный снимок.13. Ну и, конечно, небо! Его бывает еще больше, как можно такое не зафиксировать?

Как видишь, фишай невероятный и многообразный. И, как оказалось, очень доступный.

Подобные линзы используют не только фотографы, но и метеорологические службы, кинотеатры типа IMAX. Даже авиационные тренажеры используют технологию «рыбий глаз»!

О, фишай, ты незаменим!

Мы — первый магазин подарков для фотографов Fotololo готовы дать скидку на все объективы для мобилографии, просто укажи купон BIGPICTURE в корзине!

Подписывайтесь на наш Instagram и группу ВКонтакте — будет весело!

А вы знали, что у нас есть Instagram и Telegram?

Подписывайтесь, если вы ценитель красивых фото и интересных историй!

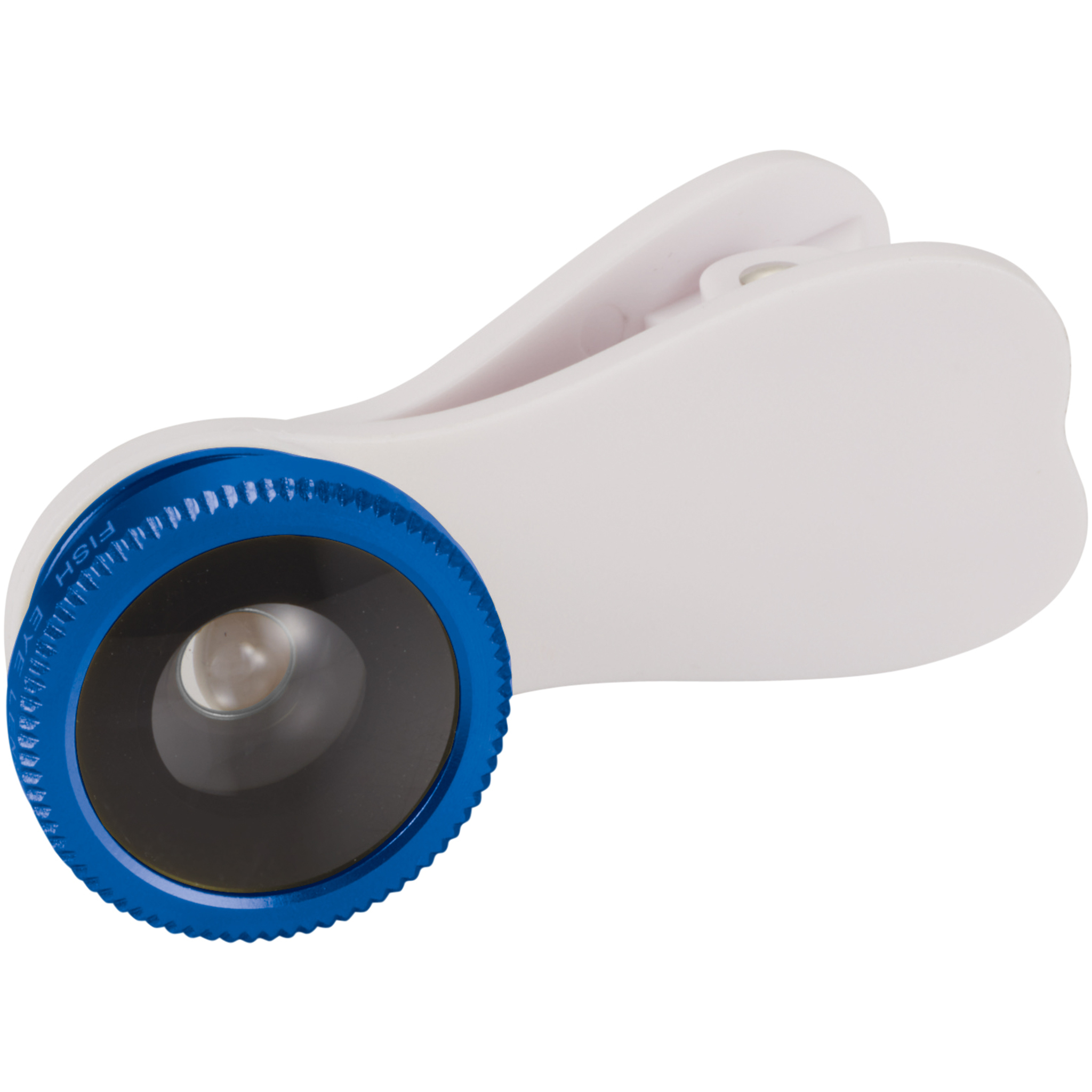

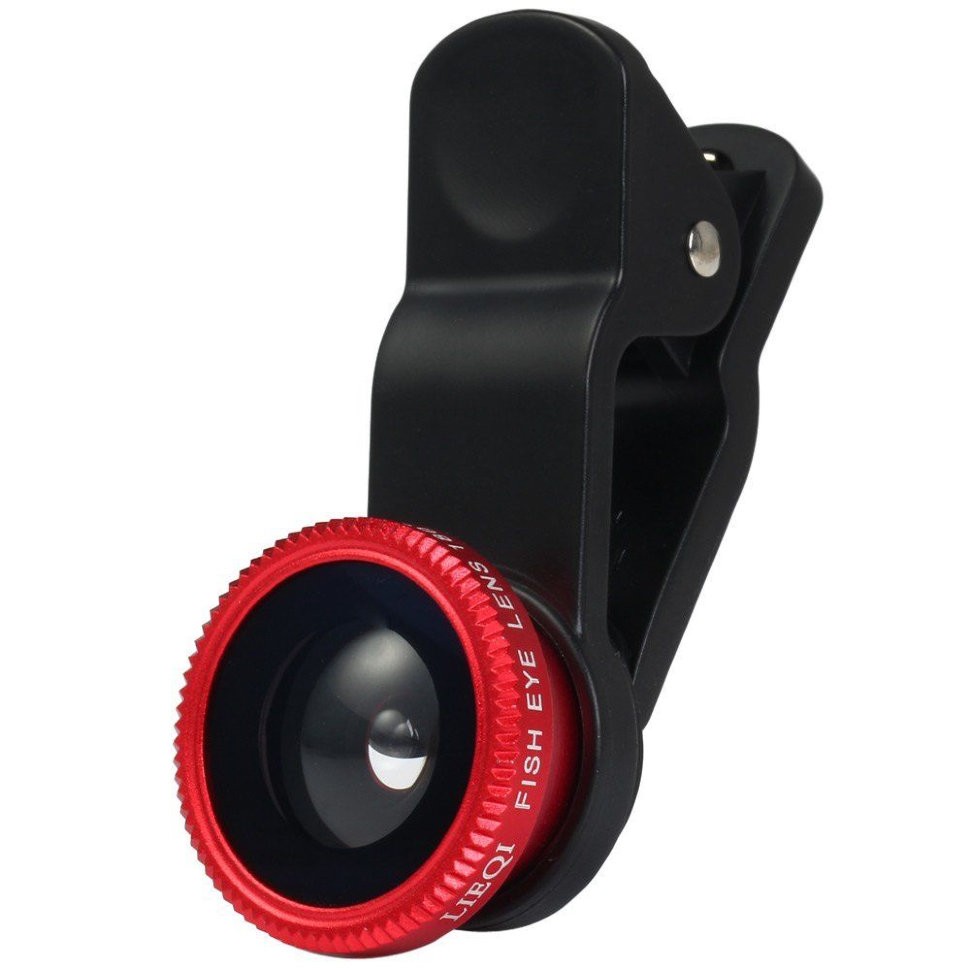

Что это — фишай? Фишай для телефона.

Камера фишай. Линза фишай

У настоящего фотографа — неважно, любитель он или профессионал — с собой находится изрядное количество забавных вещиц из стали, стекла и алюминия. Некоторые их них оказались тут случайно, по глупому недоразумению и во время предстоящей инвентаризации покинут это место навсегда. В то же время остальные придутся по вкусу и так и останутся кочевать вместе. Что же входит в стандартный набор фотолюбителя? Штатив, несколько объективов, что используются чаще всего, да, пожалуй, и все. И если о необходимости этого стандартного набора никто не спорит, то относительно того, нужна ли линза фишай, сломано очень много копий.

Различия при выборе фотооборудования

Общеизвестно, что любитель, который относится к своему увлечению как к хобби, может без зазрений совести потратить крупную сумму на приобретение понравившейся техники. Ограничение лишь одно – финансовые возможности. В то время как у специалиста, который воспринимает фотографию с точки зрения бизнеса, все несколько иначе. Ведь даже если это небольшое частное предприятие с одним человеком в штате, оно управляется все теми же меркантильными законами экономики. И если для рабочего процесса распыляться на излишества, то функционирование бизнеса может быть нарушено. Ведь ненужная вещь больно ударит по рентабельности и доходам фирмы, поэтому лучше эту же сумму вкладывать в собственные проекты. Однако не стоит пренебрегать и прихотями заказчика, который готов их оплачивать для выполнения фото соответствующего качества или художественного уровня.

Быть или не быть…

К одному из таких спорных приобретений можно отнести и объектив «рыбий глаз». Постараемся разобраться, зачем он необходим, и вообще, что такое фишай. Фотографии, выполненные этим объективом, можно узнать среди сотен других с первого взгляда. Ведь он обладает сильной дисторсией, которую в некоторых случаях можно представить как оригинальную идею. Так как изогнутые на фото деревья или строения обладают какой-то манящей привлекательностью, они интереснее, чем привычные изображения без искажений.

Исторический экскурс

Только камера фишай и её возрастающая популярность – это не новинка. Ведь данные объективы использовались фотографами со всего мира в целях развлечения уже не одно десятилетие. «Рыбий глаз» позволял получать картинки с углом около 180 градусов и был хорошо знаком советским профессионалам. Фотографии, сделанные на широкоугольный «Пеленг», служили предметом гордости для каждого. Однако справедливости ради необходимо уточнить, что признанными лидерами в этом сегменте считались японцы. Их конструкторы пошли ещё дальше и сконструировали жуткий аппарат, угол обзора которого достигал 220 градусов. Эта практически невозможная вещь имела колоссальные габариты и «скромный» вес немногим более 5 кг.

Типы объективов

Продолжим пояснения и определимся, что такое фишай, а также какие его виды сейчас встречаются. Традиционными считаются лишь два вида подобных объективов – циркулярные и диагональные. Первый отличается тем, что при фотографии в кадр вписывается окружность, как та, что находится в видоискателе. В то время как у диагональных часть изображения отсекается, и вся полусфера пространства помещается лишь по диагонали. Важно уточнить, что в современных камерах фишай для телефона используют несколько модернизированный подвид технологии, у которого размер кадра намного больше матрицы, и он вмещает практически все изображение. Поэтому данное подразделение несколько условное, ведь, как можно убедиться, существуют и комбинированные решения.

Преимущества и недостатки

Хотя никто и не пытается оспаривать, что захватывать в кадр как можно больше пространства совсем неплохо, не все так однозначно. При работе в стеснённых условиях особенное значение приобретает именно это важное преимущество, ведь для поиска удачного ракурса с обычными фотоаппаратами приходится забираться на стены или заборы. Что же мешает установить фишай на айфон? Почему подобная технология остаётся лишь в руках гиков? В действительности в этом нет никакого секрета, так как со всеми преимуществами «рыбьего глаза» идёт в комплекте и комплекс недостатков, или особенностей, если выражаться деликатнее. Отрицательная дисторсия ведёт к тому, что чем далее прямые линии от центра кадра, тем большие искажения они получают. В итоге с камерой фишай фото обретает характерные особенности: линия горизонта превращается в часть окружности и так далее. Именно эти отличия и сдерживают развитие данной технологии, в то время как традиционные широкоугольные объективы лишь упрочняют свои позиции.

Инновации

Однако на этом повествование о том, что такое фишай, не заканчивается, ведь совсем недавно проблема дисторсии таки была решена. Более того, такие камеры очень активно производятся и с не меньшим удовольствием используются. Обзор у такой техники остался на желаемом уровне и имеет значение около 100-125 градусов, но перспектива сыграла злую шутку. Несмотря на то что линии остаются прямыми, задний план заметно отдаляется, а в граничной зоне кадра искажения увеличиваются в несколько раз. В результате чего ВАЗ становится лимузином, а симпатичная невеста с тонкой талией за мгновение набирает 80 килограмм. Поэтому вряд ли кто-то останется доволен подобными фото, они более уместны в развлекательных комнатах с кривыми зеркалами, чем на корпоративах или свадьбах. У «рыбьего глаза» таких недостатков нет, и пропорции окружения остаются практически такими же, как и в реальности. Искажений горизонтальных и вертикальных линий, конечно, не избежать, но какое из двух зол меньше, необходимо решать индивидуально. В итоге можно сделать вывод, что вопрос о том, что такое фишай и насколько практично его применять, лучше оставить на личное усмотрение.

Съемка

Для того чтобы получить приличные фото при использовании камеры фишай, важно знать некоторые премудрости. Весь опыт и знания перспективы с традиционными аппаратами лучше оставить дома, так как то, что вы будете наблюдать в видоискатель, не будет походить на окружающий мир. У фотографа может возникать неуверенность – расстояния при взгляде на предметы через окуляр увеличиваются, и можно удариться о фурнитуру, оборудование или даже мебель. Поэтому установка фишай на «Андроид»-смартфоны практикуется очень редко – этим объективам на мейнстриме не место. Ведь несмотря на увеличение возможностей человека с телефоном и «рыбьим глазом», он их не сможет реализовать фактически из-за ограничений гаджета. Хотя в дружеском кругу этого, может, и достаточно, но необходимо удостовериться, что у всех есть чувство юмора. Иначе фишай на «Андроид»-смартфоне может превратиться в яблоко раздора, какое поставит под сомнения и квалификацию фотографа, и отношения с близкими ему людьми.

Методы обработки

Однако если человек с камерой уверен в собственных силах, то при использовании компьютерных технологий и технологии «склеивания» нескольких кадров можно получить качественные панорамные изображения. Особенно актуально их использование для запечатления интерьеров – если ранее в ограниченном пространстве было очень сложно сделать великолепный кадр, то сейчас все проходит проще. С привлечением «рыбьего глаза» выполняют пару снимков, после чего их склеивают программно. В результате получается прекрасная панорама интерьера без искажений и неточностей.

Панорамы

Поэтому необходимость фишай для создания изображений с эффектом 3D-присутствия не вызывает никаких сомнений. Ведь в комплекс работ по созданию флеш-панорам входит очень много трудозатрат, в которых фотосьёмка составляет лишь их меньшую часть. Ведь для построения полноценной картинки достаточно от четырёх до восьми снимков, после чего следует их склеивание. В то же время фишай становится незаменимым помощником, если осуществляется творческая съёмка объектов архитектуры или их элементов. Ведь город проходит искажение через линзу объектива и приобретает очень милые и оригинальные очертания, которые преображают его самым необычным образом.

Как можно убедиться, даже пренебрегая тем, что «рыбий глаз» не может применяться как основной инструмент, он способен вносить в изображения примечательные оптические иллюзии, которых не достичь не только компьютерной обработкой, но и иными методами фотографии. Ведь у сделанного с душой кадра недостатки умело превращаются в достоинства, которые с лёгкостью взрывают фундамент основ физики и меняют восприятие мира через призму человеческих глаз.

«Рыбий глаз» или «фишай». Цифровая фотография от А до Я [2-е издание]

Читайте также

Как спрятать информацию на своем компьютере от посторонних глаз

Как спрятать информацию на своем компьютере от посторонних глаз Мы не рассматриваем в данном случае программы, предназначенные для шифрования информации на дисках, подобно тому, как это делает Secret Disk Server. Желающие ознакомиться с программами, защищающими информацию на

Устранение эффекта красных глаз

Устранение эффекта красных глаз В шестой главе, в которой шла речь о плагинах компании Andromeda Software, мы рассматривали модуль Andromeda RedeyePro, позволяющий бороться с эффектом красных глаз на снимках. Сегодня практически любой фотоаппарат (цифровой или пленочный) имеет

Red Eye Remover (Устранение красных глаз)

Red Eye Remover (Устранение красных глаз) Red Eye Remover (Устранение красных глаз) – это не плагин для Photoshop, а самостоятельная программа. Тем не менее, мы решили включить его описание в эту книгу. Плагин подобного плана был уже описан выше, и мы позволили себе отойти от

Урок 27. Три способа удаления эффекта красных глаз

Урок 27. Три способа удаления эффекта красных глаз Думаю, многим известен эффект красных глаз, зачастую появляющийся на фотографиях. Несомненно, впечатление от кадра он портит, особенно если вы любите показывать свой виртуальный альбом знакомым. Я не буду вам объяснять,

Коррекция «красных глаз»

Коррекция «красных глаз» Этот эффект знаком многим обладателям «мыльниц» – как цифровых, так и пленочных. При фотографировании со вспышкой зрачки глаз становятся красными, а иногда и ярко-алыми. Все современные камеры имеют режим коррекции этой проблемы, при котором

Изменение цвета глаз

Изменение цвета глаз Рассмотрим очень интересный пример работы с Photoshop – постараемся изменить цвет глаз. Эта задача не очень простая, но все же выполнимая, и к тому же достаточно быстро. Применяется данный эффект очень широко: часто цвет глаз имеет ключевое значение на

ОПЫТЫ: Летающий глаз

ОПЫТЫ: Летающий глаз Автор: Юрий Смирнов [email protected]Если честно, то в редакции в отношении материалов Юрия Смирнова особого согласья нет. Для нас его заметки – явный неформат. Фотографий в статьях больше, чем текста, причем сами статьи к компьютерам прямого отношения не

Софтерра: Рыжий глаз косметолога

Софтерра: Рыжий глаз косметолога Первые две версии ACDSee, вышедшие еще в прошлом тысячелетии, были маленькими быстрыми гляделками немногочисленных картинок, ютившихся в богом забытых папочках. ОрдинатураНо вот наступило новое тысячелетие, а с ним пришли и новые

Эффект «красных глаз»

Эффект «красных глаз» Возникает он оттого, что свет вспышки отражается от глазного дна и зрачок на фотографии получается красным. Этот эффект больше всего проявляется в условиях слабого освещения, когда зрачки глаз сильно расширены. Кстати При съемке зум-объективом

9.20. Red Eye (Красный глаз)

9.20. Red Eye (Красный глаз) Появление в Photoshop данного инструмента обусловлено бурным развитием цифровой фотографии. Он позволяет устранять так называемый эффект «красных глаз» на фотографиях людей и белые или зеленые отблески на снимках животных.Эффект «красных глаз» – это

15.2. Изменяем цвет глаз

15.2. Изменяем цвет глаз Рассмотрим очень интересный пример работы с Photoshop – постараемся изменить цвет глаз. Эта задача не очень простая, но все же выполнимая, и к тому же достаточно быстро. Применяется данный эффект очень широко: часто цвет глаз имеет ключевое значение на

17.1. Никаких «красных глаз»!

17.1. Никаких «красных глаз»! В Photoshop есть замечательный инструмент Red Eye (Красный глаз). C его помощью можно без труда удалять пресловутый эффект «красных глаз», который так часто портит многие удачные снимки. Работа с этим инструментом настолько проста, что не должна вызвать

Устранение эффекта красных глаз

Устранение эффекта красных глаз Собственно, теперь для этого никаких знаний не нужно, а вот владельцам старых версий фотошопа стоит задуматься.В той же группе инструментов, где и уже использованная нами кнопочка для вырезания кадра, находится кнопка Red Eye Tool (его

Упражнения при утомлении глаз

Упражнения при утомлении глаз Упражнение № 11.

 Возьмите в вытянутую руку карандаш. По широкой амплитуде передвигайте его вправо, влево, вверх, вниз, непрерывно следя за ним глазами, голова при этом неподвижна. Повторить 40–50 раз.2. Встаньте у стены большой комнаты и, не

Упражнения для глаз

Упражнения для глаз Проблемы со зрением при работе за компьютером чаще всего обусловлены большой зрительной нагрузкой, которая возникает при длительной работе. Решить проблему позволяют специальные комплексы упражнений для расслабления и укрепления глазных мышц.Для

Программы–тренажеры для глаз

Программы–тренажеры для глаз Снять зрительное напряжение можно не только с помощью упражнений. Для этого существуют специальные программы–тренажеры для глаз.EyesKeeperНазвание программы переводится как «хранитель глаз», что отражает ее функции.В БуевКеерег включен

Фишай для iPhone и смартфона FishEye 180′ и FishEye 235′ обзор

Во второй части обзора хотел бы показать вам два fisheye объектива: одина на 180, а второй на 235 градусов. Кстати, данные объективы мне предоставил сайт shtepsel.com, ссылку для покупки фишай для iPhone я приведу в самом конце. Там довольно таки приемлемые цены на оптику для вашего смартфона. А мы начинаем. Поехали. Давайте начнем с маленького объектива на 180 градусов http://shtepsel.com/good/universalnyy-obektiv-fisheye-fishay-180/. Откроем коробку и посмотрим, что идет в комплекте. После распаковки двух объективов, комплектация довольно привычная – это мешочек для транспортировки, далее крепление и сама линза. Крепится эта все история следующим образом: эти вот зубчики цепляются на ободок нашей линзы.

После этого у нас идет вот здесь прорезининая основа и здесь резиночка. То есть, когда вы будете цеплять все это дело к фронтальной или задней камере камере вашего смартфона это будет смотреться довольно таки прикольно. Вот так все это будет выглядеть на задней камере и вот так, если прицепить фишай для смартфона на фронтальную камеру. То есть. Все довольно таки удобно, практично и я думаю, что данную линзу можно использовать хоть каждый день.

Давайте посмотрим на примеры снимков, сделанных с помощью данной линзы.

Теперь давайте посмотрим на линзу с углом обзора 235 градусов http://shtepsel.com/good/obektiv-super-fisheye-fishay-235-dlya-telefona/. Откроем коробку и посмотрим на комплектацию. Комплектация опять-таки привычная, это пластиковая ванночка, ней вы сможете найти саму линзу, крепление и мешочек для транспортировки. Давайте посмотрим, как все это дело крепится. Опять-таки с помощью зубчиков вы прикрепляете все это дело к ободочку. Идет такая довольно большая резинка. Давайте посмотрим, как выглядит линза. Вот такая вот довольно большая линза, которая крепится к любому смартфону и опять же крепится как на фронтальную, так и на заднюю камеру.



Итак, купить эти замечательные объективы фишай для iPhone вы можете на странице Интернет-магазина Штепсель: Объективы для телефонов и планшетов http://shtepsel.com/category/obektivy-dlya-telefonov-i-planshetov/.

Давайте посмотрим, как все это дело смотрится. Вот так вот это смотрится на нашей задней камере, и ту же историю можем повторить с фронтальной камерой и делать прикольные селфи, когда вас много людей. Давайте посмотрим на примеры снимков, сделанных с помощью данного фишая для смартфона.

Данила Кулеш

Поделиться ссылкой:

Как выровнять фишай? Исправление дисторсии рыбьего глаза в PTGUI — Павел Богданов

Фишайная собака

Между четвертым и пятым выпуском «Панорамной Азбуки» я решил написать небольшую, но очень полезную статью. Кто из вас снимал на фишай, знают, что этот объектив весьма специфически искажает изображение, «вдавливая» углы к центру.
[widget id=»text-32″]

Часто эта дисторсия смотрится интересно и привносит в кадр художественный эффект, но иногда вам может захотеться сделать из «фишайной» фотографии «линейную«, то есть классическую. Без вдавленных углов и с ровными вертикалями.

Исправленная фишайная дисторсия (нажмите чтобы увеличить)

Такое желание может возникнуть после съёмки городского ландшафта и интерьера, но есть и еще одна причина: при коррекции фишайной фотографии можно добиться экстремально широкого угла обзора, который не в состоянии обеспечить ни один широкоугольный объектив. И в таких фотографиях с «растянутыми» краями часто есть свой шарм.

Грозовые облака над Пятигорском — исправленная дисторсия

Итак, у вас есть фотография, сделанная рыбьим глазом, и вы хотите во что бы то ни стало исправить её, устранив «пузатость».

Вам понадобится сам исходный снимок и программа PTGUI. Больше ничего.

Какие требования предъявляются к исходной фотографии? Самое главное — она не должна быть кадрирована! Для успешной коррекции дисторсии вы не должны применять кадрирование и какие-либо коррекции перспективы, иначе результат может получиться непредсказуемым.

Приступаем к коррекции фотографии

Прежде всего, запустите PTGUI и откройте в нем ваш снимок.

Для примера я взял снимок Данилы Михина (http://vk.com/lites), который, на мой взгляд, отлично подходит для стартового примера. Фотография сделана на Canon 5d mark II и объектив Canon 8-15 f4 fisheye. Фокусное расстояние — 15мм. Мы видим  ярко выраженную фишайную дисторсию.

Нам предстоит исправить её, добившись прямых и вертикальных линий домов.

Давайте посмотрим на окно PTGUI, которое появляется при открытии фотографии:

На что следует обратить внимание в первую очередь?

  • В графе Lens type (тип объектива) указано Rectilinear (normal lens), т.е. по мнению программы исходный кадр является линейным и сделан на обычный широкоугольный объектив. Мы знаем, что это неправда. Fisheye не является линейным объективом!
  • В графе Focal lingth (фокусное расстояние) указано 15mm, это правда.
  • В графе Focal length multiplier (кроп-фактор) указано , для Canon 5d mark II это также верно.

Теперь необходимо исправить пункт, в котором PTGUI допустил ошибку. Прежде всего, снимите галочку на пункте Automatic (use EXIF data from camera, if available) и выберите Circular fisheye.

В этот момент PTGUI, сообразуясь со своей логикой, подставит в поле Hor. Field of View (горизонтальный угол обзора) какое-то своё значение, в моём случае примерно 100 градусов. Пока что не обращайте на него внимания.

Откройте Panorama editor (Редактор панорамы) — иконка в виде трех синих квадратов в верхней части окна PTGUI, — и посмотрите, что у вас получается.

Редактор панорам

В моем случае изображение выглядит искаженным, а вокруг него есть поля:

Очень важно: как изображение искажено в редакторе панорамы, таким вы его и получите в итоге! Поэтому любое ненужное искажение снимка вас должно насторожить. К примеру, снимок может выглядеть вот так:

Но всё это вас не должно удовлетворять, ведь мы стремимся к фотографии с идеальной дисторсией.

Вернитесь в главное окно программы и посмотрите на пункт Hor. Field of View. Вы можете скорректировать дисторсию снимка, просто подбирая значение этого поля. Обычно я открываю на одном экране два окна — главное окно PTGUI и окно редактора, — и подбираю значение угла обзора опытным путем (нажмите чтобы увеличить).

Не пугайтесь! Подобрав его один раз для своей камеры и объектива, вы будете просто вводить его в поле сразу после открытия файла, не тратя лишнего времени. Опытным путём я установил, что для связки  Canon 5d mark II + Canon 8-15 f4 fisheye при фокусном расстоянии 15 мм оптимальное значение горизонтального угла обзора равно 141 градусу.

На следующем этапе вам необходимо убрать поля. Для этого подвигайте ползунки в редакторе до тех пор, пока не получите желаемую картинку.

Ползунки для коррекции полей

На этой стадии вы также можете поиграться с проекцией: просто нажмите на изображение левой кнопкой мыши и тащите его в любую сторону. В этом есть своя прелесть рыбьего глаза — при коррекции дисторсии он позволяет выбрать ракурс и скорректировать искажения в любую сторону.

Различные проекции

Кроме того, выбрав в верхнем меню пункт projection, можете поэкспериментировать с различными проекциями. Впрочем, большинство из них не дадут интересного результата при работе с одиночным кадром, т.к. предназначены для сферической панорамы. Однако, цилиндрическая и сферическая проекции позволят придать снимку эффект панорамы, как будто вы сфотографировали её обычным объективом в несколько кадров.

Если снимок сделан с незначительным отклонением от горизонта, как в моем примере, то можно выровнять вертикали. Как это сделать? Очень просто. Откройте статью Как собрать цилиндрическую панораму и перейдите к заголовку «Как выровнять горизонт в панораме«. Отличие будет только в одном: поскольку у вас в программе открыт всего один снимок, а контрольные точки вы не создавали, то их и не будет:

Создание вертикальных линий

Следуя той инструкции, установите 2-3 вертикальных направляющих, желательно в левой, средней и правой части кадра. Вертикальные грани зданий идеально подходят для установки направляющих. Далее проведите оптимизацию, как описано в той статье, и вот что у вас должно получиться:

Исправленные вертикали панорамы

Как видите, ваши вертикали практически идеальны! Если хотите, вы можете поэкспериментировать с горизонтальным поворотом изображения, перетягивая его мышкой. Но не забывайте всякий раз после этого снова запускать оптимизацию, чтобы привести вертикали в вертикальное положение (вот такое масло масляное).

Если у вас возникают какие-то проблемы, то откройте вкладку Lens parameters и внимательно посмотрите, что там написано. Случается, что какие-то параметры приходится исправлять прямо там.

Настройки объектива в PTGUI

Focal Length — фокусное расстояние вашего объектива. Редко в точности совпадает с тем, что вы видите на самом объективе, но приблизительно должно совпадать. Если отклонение от теоретического значения превышает 0.05, то стоит проверить, не закралась ли ошибка в других параметрах. Например, в Focal length multiplier или Horizontal Field of View.

Focal length multiplier — множитель кропнутости вашей матрицы. Если у вас полноформатная камера, например, Nikon d700 или Canon 5d, то множитель всегда, при любых обстоятельствах равен 1. Если у вас «кропнутый» Canon, то величина равна 1.6, а если кропнутый Nikon, то 1.53. В случае кропнутых камер значение может быть не строго равным 1.6 или 1.53, но сильно отклоняться не должно.

Horizontal Field of View — с этим параметром мы с вами уже сталкивались ранее, он отвечает за ширину угла обзора и находится в прямой зависимости от двух предыдущих.

Как сохранить настройки коррекции?

Подобрав удачную комбинацию параметров, вы можете сохранить их в PTGUI и использовать в будущем. Для этого существует кнопка Lens Database… — нажав её, вы получите возможность сохранить текущие настройки или загрузить сохранённые ранее.

PTGUI база данных объективов

Просто введите название вашей связки объектив+камера и нажмите кнопку Save to database. Чтобы загрузить настройки из базы данных, выберите нужный пункт в списке и нажмите кнопку Load from database.

Есть способ рассчитать параметры коррекции более точно

Действительно, не обязательно подбирать все эти параметры вручную. Если вы соберёте в PTGUI сферическую панораму, снятую по всем правилам с использованием панорамной головки, то все нужные вам параметры будут стоять на своих местах в графах, и вам останется сохранить их в базу данных. В будущем для коррекции дисторсии вы просто выберете нужную комбинацию камера-объектив из списка и нажмёте Load from database. Дисторсия будет скорректирована автоматически. Но будьте осторожны, всегда проверяйте результат в редакторе панорамы (Panorama Editor), проверяйте общий внешний вид, корректируйте поля при необходимости.

В принципе, всё! Остаётся экспортировать изображение. Как это делается — читайте в предыдущем выпуске Азбуки последний пункт — Экспорт готовой панорамы в PTGUI.

Обращу ваше внимание только на один пункт — размер итоговой панорамы.

Установка размера снимка

Чтобы получить максимально возможное разрешение, нажмите кнопку Set optimum size… и выберите пункт Maximum size (no loss of details), и вы заметите, что предложенные программой размеры итогового снимка превышают размеры исходника. Но обольщаться не спешите: размер фотографии увеличивается за счёт «вытянутых углов», и по краям снимка наблюдается существенное падение качества картинки. Сравните два снимка. На верхнем приведена центральная часть кадра после обработки в PTGUI, а на нижнем снимке — угол. Падение детализации хорошо заметно.

Вверху — центр кадра, внизу — угол



На что следует обратить внимание

  • Цилиндрическая и сферическая проекции могут обеспечить вам идеально ровный горизонт только из снимков, в которых он изначально был ровно посреди кадра. Иначе ваш горизонт при исправлении искажений окажется прогнут либо вниз, либо вверх.
  • Близко расположенные объекты по краям кадра при коррекции становятся еще ближе и размазываются по кадру, это смотрится не лучшим образом. К примеру, вот снимок Натальи Воскресенской, «исправленный» в PTGUI. Не к любому фишайному снимку уместно применение коррекции.
  • В то же время, если ближайший объект расположен по центру кадра, то результаты могут получиться забавные. Ниже фото Александра Петухова (с человеком) и Натальи Воскресенской (с осликом).

  • Идеально вытянуть вертикали без больших потерь разрешения можно только если снимать строго горизонтально. Если камера отклонена от горизонта, то вертикали нормально выправляются, но разрешение в вытягиваемых областях изображения сильно снижается. В качестве примера привожу фотографию Александра Петухова:

    При 100% увеличении видно, что качество картинки в верхней части кадра сильно упало. Полноразмеры не выкладываю, так что поверьте мне на слово.

В любом случае, описанный мной приём добавляет в копилку фотографа ещё одну творческую возможность.
[widget id=»text-32″]
Готовя к публикации статью о коррекции бочкообразной дисторсии фишая, я попросил у своих друзей снимки, сделанные различными фотоаппаратами и разными объективами, с целью просчитать оптимальные параметры Horizontal Field of View, или горизонтального угла обзора. Цель — создать удобные таблицы, по которым каждый из вас сможет быстро найти нужное значение, вписать его в соответствующее поле главного окна PTGUI и получить идеально линейный снимок. Ниже привожу таблицы.

Таблица для полноформатных камер (FX), кроп-фактор 1,0

Кроп-фактор Объектив Фокусное расстояние
Focal length
Горизонтальный угол обзора
Hor. Field of View
FX (1,0) CANON EF 8-15 mm f/4.0L Fisheye USM 15 142,2
FX (1,0) CANON EF 8-15 mm f/4.0L Fisheye USM 8 176-180*
FX (1,0) Nikon 16mm f/2.8 Fisheye-NIKKOR AF-D 16 147
FX (1,0) SIGMA AF 10 mm F/2.8 EX DC HSM со срезанной блендой 10 176-183*

*угол обзора зависит от того, как обрезан кадр в PTGUI во вкладке Crop. Меньшее значение — для обрезания «по умолчанию», а большее — для обрезания «на пределе», когда круг обрезки вплотную подходит к чёрной границе (см. фото).

Различные варианты обрезки кадра Sigma 10mm fisheye



Таблица для кропнутых камер Nikon (кроп-фактор 1,53)

Кроп-фактор Объектив Фокусное расстояние
Focal length
Горизонтальный угол обзора
Hor. Field of View
1,53 Tokina AT-X 107 AF DX Fish-Eye 10-17mm F/3.5-4.5 10 170
1,53 SIGMA AF 10 mm F/2.8 EX DC HSM 10 174,5

Таблица для кропнутых камер Canon (кроп-фактор 1.6)

Кроп-фактор Объектив Фокусное расстояние
Focal length
Горизонтальный угол обзора
Hor. Field of View
1,6 Пеленг 8 мм 8 165
1,6 Samyang 8mm f/3.5 AS IF MC Fisheye 8 141
1,6 CANON EF 8-15 mm f/4.0L Fisheye USM 8 178
1,6 CANON EF 8-15 mm f/4.0L Fisheye USM 15 81
1,6 SIGMA AF 8 mm f/3. 5 EX DG FISHEYE 10 174



Если вашей связки камера-объектив нет в таблицах, пришлите мне 2-3 полноразмерных снимка в формате JPEG с архитектурой (именно архитектурой. Чем больше зданий, тем лучше. Если у вас есть клетчатый потолок с одинаковыми квадратными клетками, можете сфотографировать его — тоже пойдёт) на почту, которая указана в контактах. Можете также оставить ссылку на файлы в комментариях. Только очень прошу, не нужно размещать файлы на хостингах с навязчивой рекламой, вирусами и т.д. При отправке файлов обязательно указывайте точную модель камеры и объектива. Я скачаю файлы, просчитаю ваши значения и добавлю в таблицу.

Но это не всё! Я вспомнил, что у камеры Gopro тоже объектив типа «рыбий глаз», и у него тоже бочкообразная дисторсия. А это означает что его можно точно так же исправить.

Исправляем дисторсию объектива Gopro Hero II

Сделав несколько снимков на камеру Gopro Hero II, я просчитал для неё параметры коррекции. На всякий случай даю не только горизонтальный угол обзора, но и другие параметры из вкладки Lens Settings. Поскольку у камеры есть 2 режима съёмки — обычный (medium) и широкоугольный (wide), то и параметры привожу в двух вариантах. Focal length multiplier (кроп-фактор) от ширины угла не зависит, так что он остается неизменным. Для Hero III, скорее всего, параметры коррекции будут точно такие же. У меня пока что не было возможности это проверить.

  • Hor. Field of View для максимально широкого угла (Wide): 128
  • Hor. Field of View для среднего угла (Medium): 102
  • Focal length (Wide): 2,6447521
  • Focal length (Medium): 2,14862
  • Focal length multiplier: 7,6

А вот что у меня получилось:

Коррекция фишайного искажения Gopro (нажмите чтобы увеличить)

На этом всё. Благодарю за внимание!
[widget id=»text-32″]



Корпоративный обзор

FishEye Software поставляет программные продукты и услуги по разработке программного обеспечения для совершенствования систем реального времени в коммерческой, оборонной и аэрокосмической отраслях.

С 1998 года компания занимается разработкой, интеграцией и тестированием критически важного и рабочего программного обеспечения для государственных и коммерческих заказчиков. Наша страсть — создавать программные продукты, которые делают сложные системы простыми для понимания в режиме реального времени.Наша команда инженеров является экспертом в разработке, интеграции и тестировании критически важного и оперативного программного обеспечения в таких системах, как радары с фазированной антенной решеткой, управление воздушным движением, анализ данных технического обслуживания железных дорог, противоракетная оборона, управление и контроль.

FishEye поддерживает системы по всему миру и имеет штаб-квартиру в бостонском технологическом регионе в городе Мейнард, штат Массачусетс, США.



Лидерство

Руководящая команда

FishEye сочетает инженерную направленность с глубоким опытом.



Экспертиза

FishEye использует отраслевой опыт и технологические ноу-хау для предоставления передовых программных продуктов и инженерных разработок. Наши основные компетенции:

  • Создание программных продуктов, делающих сложные системы простыми для понимания в режиме реального времени.
  • Услуги по разработке программного обеспечения для встраиваемых систем реального времени — разработка, интеграция, тестирование и поддержка



Стратегия

В 2009 году компания FishEye выступила со стратегической инициативой, направленной на повышение ценности наших клиентов с помощью инновационных программных продуктов, которые дополняют наш основной опыт в таких системах, как радары противоракетной обороны и системы управления и контроля.Мы стремились решить проблемы, возникающие на протяжении всего жизненного цикла систем реального времени: управление машинными данными системы реального времени и их анализ сложны и трудны. Подтвердить, что эти системы работают, достаточно сложно, отсутствие легкодоступных машинных данных усугубляет сложность и даже маскирует проблемы. Кроме того, мы чувствовали, что можем радикально изменить отрасль, которая опирается на пакетную обработку десятилетней давности. Мы стремились выйти на новый уровень понимания, предоставляя, анализируя и визуализируя машинные данные, когда системы работают в режиме реального времени.



Быстрее в реальном времени

Разработчики систем реального времени сталкиваются с трудностями в связи со сжатыми сроками, ограниченными бюджетами и необходимостью извлекать больше информации из постоянно увеличивающихся объемов данных. Набор программных инструментов FishEye Real-Time Platform (RTTK) собирает данные в режиме реального времени с доступом, подобным рентгеновскому, переводит сложный анализ из обработки после миссии в режим реального времени и использует данные для получения дополнительной информации и быстрого распространения ее среди больше пользователей. Разработчики и интеграторы таких систем, как датчики, боевые системы и беспилотные транспортные средства, используют программное обеспечение FishEye для снижения стоимости разработки, автоматизации испытаний, выполнения анализа в режиме реального времени и предоставления новой информации большему количеству пользователей. Платформа реального времени (RTTK) меняет способ разработки встраиваемых систем реального времени.



Связанный:

Отрасли

Команда лидеров

AVer ED5000 — IP-камера «рыбий глаз» (сетевая камера)

Модель ЭД5000
Среда приложений
внутренний/наружный для помещений
всепогодный
антивандальный
Функция камеры
датчик 1/2.КМОП-сенсор 5 дюймов
мин. освещение Цвет: 0,5 люкс
встроенные ИК-светодиоды
ИК расстояние Н/Д
встроенный механический ICR
объектив типа Неподвижный объектив
Ф/№ Ф2. 0
фокусное расстояние f = 1,37 мм
угол обзора 183°
сеть
протокол TCP/IP (IPv4/IPv6), HTTP, HTTPS, UPnP, SMTP, FTP, DHCP, NTP, DDNS, PPPoE, Samba, QoS, SNMP
Ethernet 10/100 Base-T с разъемом RJ45
ОНВИФ V2.X (профиль S), проверка на соответствие V12.06
безопасность Защита паролем, фильтрация IP-адресов, зашифрованная передача данных HTTPS, QoS/DSCP
пользователей до 10 пользователей одновременно
событие
профили 32 комплекта
триггер Интервал тревоги, Область обнаружения движения, Обнаружение несанкционированного доступа, Обнаружение пересечения линии, Обнаружение подозрительных объектов, Цифровой вход, SD-карта, Сеть
действие Триггер: Звук тревоги
Отправка видеоклипа: FTP, NAS, SD-карта
Отправка моментального снимка/журнала: FTP, NAS, SD-карта, почта
видео
Сжатие Х. 264/MPEG-4/MJPEG
Макс. разрешение 1920 х 1920
Частота кадров 1920 x 1920 при 15 кадрах в секунду
1920 x 1080 при 30 кадрах в секунду
Режим скорости передачи H.264/MPEG-4 VBR, 5 уровней CBR, 64/128/512/768 Кбит/с и 1/2/3/4/6/8/10/12 Мбит/с
Качество MJPEG 5 уровней
Региональный интерес да
Умный поток да, 5 окон
Ориентация изображения зеркало, флип
Зоны обнаружения движения 4
Области маски конфиденциальности 4
БЛК да
D-WDR да
Шумоподавитель 2D/3D
ЭПТЗ да
Режим отображения Настенный режим/Обычный потолок/Четырехъядерный потолок
Режим устранения деформации Обзор
Панорамный
Двойной панорамный
Четырехъядерный
Двойной + панорамный
аудио
Энкодер Г. 711 (μ-закон)/G.726 (битрейт 16K~64 бит/с)/сжатие звука AAC
Потоковое Двустороннее аудио
Микрофон Встроенный микрофон
интерфейс
Цифровой ввод/вывод Н/Д
BNC Видеовыход Н/Д
Опция встроенного хранилища Карта Micro SDHC и SDXC (макс. 64 ГБ.)
Вход для внешнего микрофона Н/Д
Встроенный микрофон да
Внешний аудиовыход да
общий
блок питания 12 В пост. тока/POE
Потребляемая мощность постоянного тока 10,85 Вт
PoE Да (IEEE802. 3af класс 3)
Энергопотребление PoE 12 Вт
размеры Ø: 150 мм x 49,7 мм
вес нетто 510±50 г
температура и влажность Эксплуатация: 0°C ~ 40°C, относительная влажность 90%
Хранение: -20°C ~ 60°C, относительная влажность 85%
программное обеспечение
ОС Windows ® XP/7/8
браузер Microsoft IE 8.0 или выше
Поддерживаемые языки программного обеспечения NXU Lite (пользовательский интерфейс) английский / арабский / болгарский / чешский / датский / голландский / финский / французский / немецкий / греческий / иврит / венгерский / итальянский / японский / норвежский / польский / португальский / румынский / русский / упрощенный китайский / словацкий / испанский / шведский / тайский / Традиционный китайский/турецкий
Веб-интерфейс камеры, поддерживаемые языки английский / французский / немецкий / итальянский / японский / польский / португальский / русский / испанский / китайский (традиционный)
удаленное обновление прошивки да (через HTTP)
Программное обеспечение VMS NXU Lite (бесплатно до 32 каналов)

Рыбий глаз | Hikvision США | Крупнейший в мире производитель систем видеонаблюдения

Просмотреть самую последнюю версию этого документа можно здесь:
Инструкция по обновлению цифрового видеорегистратора серии K
Гибридный цифровой видеорегистратор Turbo 4 серии K имеет несколько моделей, предназначенных для разных платформ и наборов микросхем. Он также имеет аналогичную разработку прошивки для другой линейки продуктов для записи; Серия DVR K также представила GUI 4.0, чтобы обеспечить совместимость серии с новейшими доступными технологиями. Новая архитектура базы данных также включена в прошивку видеорегистратора версии 4.0, чтобы быть уверенной в будущем и улучшить возможности поиска при записи.



Оптимизация и восстановление базы данных

По мере появления более доступных камер с более высоким разрешением видео и объемом данных также становится необходимым более эффективное управление базой данных.Внедрение микропрограммы версии 4.0 привело к новой архитектуре базы данных, ориентированной на будущее.
После обновления до версии 4.X необходимо преобразовать и оптимизировать базу данных регистратора. Если у вас возникли проблемы, при которых воспроизведение ожидается, но не найдено, обязательно выполните «Перестроение базы данных», как указано в процедурах и сценариях ниже.



Подготовка обновления

Перед обновлением рекомендуется экспортировать файл конфигурации цифрового видеорегистратора с цифрового видеорегистратора по сети или на локальный USB-накопитель.



Действие после обновления микропрограммы

1. Обновите цифровой видеорегистратор в соответствии с приведенной выше таблицей.

2. Повторное подтверждение расписания записи канала

    — Подтвердите, что расписание записи канала включено.

    — проверьте правильность расписания записи канала.

3. Дважды проверьте настройки хранения

    — убедитесь, что все каналы назначены для записи в группе жестких дисков, когда для параметра «Хранилище» выбрано значение «Групповой режим».

4. Выполните локальное восстановление базы данных.

    • Некоторые версии выше поддерживают перестроение базы данных через веб-доступ — K51 и K72

    • Выполнять перестроение базы данных независимо от наличия в системе каких-либо признаков проблемы с базой данных.

    • Процесс восстановления базы данных в среднем занимает от 30 до 60 минут на ТБ. Процесс может по-прежнему варьироваться в зависимости от записываемых данных.

    • После перестроения базы данных — проверьте журнал, чтобы убедиться, что перестроение базы данных прошло правильно.

    • Если перестроение базы данных запущено и остановлено, журнал регистрируется только в течение нескольких минут.Возможно, перестроение базы данных не было завершено должным образом. Настоятельно рекомендуется выполнить перестроение базы данных еще раз.

    • Чтобы проверить журнал > Система > Журнал > Информация > Перестроение базы данных запущено и остановлено.

    • Если опция журнала недоступна — доступ к системе через SSH также может дать аналогичный результат.

5. Данные записи по-прежнему отсутствуют после процесса перестроения базы данных.

Если данные не были записаны или были перезаписаны, процесс восстановления базы данных не сможет восстановить эти потерянные данные. Для всех приложений настоятельно рекомендуется обновить систему до последней доступной версии прошивки, указанной выше, чтобы предотвратить потерю данных в будущем.









Созданные компьютером угловые проекции «рыбий глаз»

Написано Полом Бурком
мая 2001 г.

Существуют две основные идеализированные проекции типа «рыбий глаз». рендеринг компьютерной графики, они полусферические и угловатый рыбий глаз.Они двое из бесконечное количество способов отображения широкого угла обзора на плоскость изображения.

Полусферический «рыбий глаз»

Полусферический «рыбий глаз», см. рисунок 1, представляет собой параллельную проекцию полусферу на плоскость, результирующее изображение будет круглым. Самый широкий угол обзора составляет 180 градусов (как показано) с сильными искажениями. +/- 90 градусов. Из-за искажения, вносимого радиально, используется реже, чем угловое искажение «рыбий глаз».

Угловой «рыбий глаз»

Угловая проекция «рыбий глаз» определяется таким образом, что расстояние от центр изображения пропорционален углу от камеры направление взгляда.В частности, в угловом «рыбьем глазе» (также называемом линзой f-тета) изображения разрешение примерно одинаково по всему изображению. Угловую проекцию «рыбий глаз» можно использовать для углов вплоть до полных 360 градусов. Поперечное сечение 360 градусов угловой «рыбий глаз» показан на рисунке 2, а угловой «рыбий глаз» на 180 градусов на рисунке 3. Главное, на что следует обратить внимание, это то, что расстояние от центр изображения (круг на плоскости изображения) отображается непосредственно на угол вокруг проекционной сферы.

180-градусный «рыбий глаз» проецирует половину окружающего пространства на круглую изображение, рыбий глаз на 360 градусов проецирует всю окружающую среду на круговое изображение.Кстати, развернуться на 180 градусов довольно просто. объектив «рыбий глаз» и даже до 220 градусов, также можно фотографировать почти 360-градусный рыбий глаз. Это можно сделать, сфотографировав посеребренный шар с помощью телеобъектива. Обратите внимание, что изображения, снятые с помощью реальный объектив «рыбий глаз» будет иметь другие искажения по сравнению с описанным идеальным объективом здесь.

Изображение ниже представляет собой угловую проекцию «рыбий глаз» на 180 градусов. с помощью трассировщика лучей PovRay.

Создание угла «рыбий глаз»

Для создания угловой проекции «рыбий глаз» необходимо определить вектор из камеры в сцену для каждой точки плоскости изображения.На рисунках с 4 по 7 показана процедура, по крайней мере, один возможный метод. Сначала координаты изображения преобразуются из пикселей координаты (i,j) в нормализованные координаты (x,y) в диапазоне от -1 до 1, рисунок 5. Затем вычисляются радиус r и угол phi относительно оси x, рисунок 6. Примечание. что если atan2() поддерживается в вашей математической библиотеке, то это может быть используется как более прямой способ вычисления угла фи. На данном этапе любые пиксели, где r > 1, игнорируются (нарисованы черным или каким-либо другим фоном). цвет).Наконец, r отображается на тета, phi используется непосредственно как полярные координаты вектора направления из камеры в сцену. Угол тета просто равен r, умноженному на половину предполагаемого угла «рыбий глаз». который может быть любым до 360 градусов.

Обратное преобразование

Один из способов использования проекций «рыбий глаз» — это карты окружения. В таком случае обычно используется изображение «рыбий глаз» под углом 180 градусов и отображается на полусфера с центром в виртуальной камере. Общее требование состоит в том, чтобы создать правильные координаты текстуры u, v для каждой вершины, создающей многоугольники на полусфере единичного радиуса.Для большинства карт текстур требуется u,v координаты от 0 до 1 в каждом направлении, формула основана на используемые здесь соглашения для единичного вектора (x, y, z) следующие.

u = r cos (фи) + 0,5
v = r sin(phi) + 0,5

где

r = atan2 (sqrt (x * x + y * y), pz) / pi
фи = atan2(y,x)

Есть много способов создать полигональное представление юнита. полушарие. Два примера приведены ниже в псевдокоде C. Первое использует сетку в плоскости x,y и вычисляет значение z, используя уравнение сферы x 2 + y 2 + z 2 = р 2 .Второй создает сферу, используя полярные координаты с один столб прямо перед камерой. В обоих случаях сфера единичного радиуса с центром в начале координат.

Метод 1 — сетка

Метод 2 — полярный

Обратите внимание, что для приведенного выше нормаль в каждой точке одинакова как сама точка. Значение N выше относится к разрешению сфере, чем выше, тем больше создается полигонов. На самом деле можно было бы выбрать более эффективные методы, чем приведенные выше, поскольку они вычисляют ту же точку несколько раз (для общих вершин).Например, оба метода могут быть легко модифицируется для поддержки четырехугольных или треугольных полос для OpenGL. Координата текстуры для любой точки на сфере можно рассчитать следующим образом.

Исходный код

Параболоид

Для полноты следует упомянуть, что еще один способ записи широкий угол обзора для карт окружающей среды заключается в использовании параболоида. То главным преимуществом является то, что существуют эффективные численные методы для декартирование изображения для стандартных видов в перспективе.На рис. 8 показано сечение, формула вообще что-то вида.

г = 0,5 — 0,5 (х 2 + у 2 ) для х 2 + у 2

Каталожные номера

Макс, Н.,
Искажение компьютерной графики для проекций IMAX и OMNIMAX.
Proc Nicograph 83, декабрь 1983 г., стр. 137.

Грин, Н.,
Картографирование окружающей среды и другие приложения мировых проекций
Компьютерная графика и приложения IEEE, ноябрь 1986 г., том 6, № 11, стр. 21

Уивилл, Г., McNaughton, C.,
Optical Models
Computer Graphics International, 1990, Springer p88

Флек М. ,
Перспективная проекция: неправильная модель изображения
Университет Айовы, Технический отчет № 95-01

Свобода Т., Пайдла Т., Главац В.,
Центральные панорамные камеры: геометрия и дизайн
Чешский технический университет, технический отчет K335/97/147.

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Нелинейно

Настоящие объективы «рыбий глаз» редко следуют точному линейному соотношению между радиусом на плоскости изображения «рыбий глаз» и широте.Наиболее распространенной формой отклонения является компрессия изображение к краю круга «рыбий глаз». Конечно, если эта нелинейность представляет собой проблему, ее можно скорректировать в за счет некоторой потери разрешения по краю.

Приложение: Приблизительные значения

Некоторые пакеты трассировки лучей не поддерживают встроенную камеру типа «рыбий глаз». часто спрашивают: «Можно ли использовать сферическое зеркало для создания вида «рыбий глаз»?». Основная идея состоит в том, чтобы визуализировать вид сцены, указывая виртуальный камера на идеально отражающей сферической поверхности.Ответ — «то результат близок, но не совсем правильный». Ниже показаны три рендеринга, сцена представляет собой просто полусферу, представленную в виде регулярной сетки линий широты и долготы.

Равноугольный «рыбий глаз»

Это правильный результат, полученный с помощью равноугольной линзы «рыбий глаз». Примечание что расстояние между линиями широты постоянно.


Апертура: 180 градусов
Камера в исходной точке
Единица полярной сетки в исходной точке
Линии долготы: шаг 10 градусов
Линии широты: шаг 5 градусов
3D полярная полусфера

Зеркальная сфера, перспективная проекция
Диафрагма: 60 ​​градусов
Радиус зеркала: 0. 001
Камера расположена для отражения на 180 градусов

Зеркальная сфера, ортогональная проекция
Радиус зеркала: 0,001
Положение камеры очень близко к радиусу зеркала

Перекрытие «рыбий глаз» и орфографического зеркала

Ниже приведен идеальный «рыбий глаз», наложенный на орфографическую форму. рендеринг. Самая большая разница наблюдается в средних широтах, например, если такая проекция использовалась в планетарии, то объекты, оставшиеся на на том же расстоянии от камеры, но двигаться от полюса к горизонту будет появляются изменения размера.

Следует отметить, что зеркало (не сферическое) можно сконструировать таким достигается правильный результат. По мнению авторов, это намного лучше. для визуализации кубических карт, из которых можно получить правильные проекции «рыбий глаз».

Написано Полом Бурком
октября 2001 г., изменено в январе 2004 г. Введение

Существует ряд сред с полным куполом, которые проецируют угловатый «рыбий глаз». или другие радиальные функции. Если угловой рыбий глаз создан правильно, то появляется результирующее изображение после проецирования на поверхность купола неискаженный.К сожалению, если в проекторе используется один объектив типа «рыбий глаз». затем стандартная проекция «рыбий глаз», как описано здесь требуется, чтобы и объектив, и зрителя расположены в центре купола, очевидно, невозможно. По мере того, как зритель удаляется от центра, изображение становится все более искаженный. Обычно это не проблема для больших планетариев. где радиус купола намного больше, чем зона отдыха и в любом случае ничего нельзя сделать, так как есть несколько зрителей. Для меньших куполов эффект более заметен, и зритель может легко перемещаться на значительные расстояния от центра.можно создать измененное изображение «рыбий глаз», чтобы при просмотре с определенного положения проецируемое изображение будет выглядеть неискаженным, это называется отклонением от оси изображение рыбий глаз. Тот же принцип используется при создании стерео пары, в которых используется внеосевая (асимметричная) усеченная перспектива для каждый глаз.


Алгоритм

Создать внеосевой «рыбий глаз» довольно просто. Сначала создайте вектор проекции рыбий глаз р, как описано здесь.Вектор p’ получается, как показано на диаграмме справа. Новый луч p’ — это луч p минус вектор к положение просмотра. Хотя на диаграмме справа показано положение просмотра вдоль оси у, как правило, применяется к любой точке в плоскости x, y в качестве купольного наблюдателя будет чаще всего перемещаться на этом самолете.

Обратите внимание, что по мере того, как зритель приближается к краю, изображение становится все более размытым. растянулись в этом направлении. Это нарушает обычную характеристику углового изображения «рыбий глаз», где пиксель в пространстве изображения пропорционален углу в пространство рыбьего глаза. Или, другими словами, все пиксели в изображении «рыбий глаз» одинаковые размеры на проецируемом изображении, это видно на примере ниже.

Зритель на (0,0)
Зритель на (0.5,0.5)

Рисунок 1

Обычный подход к созданию контента для купольных сред заключается в следующем: визуализировать стандартные проекции на грани куба. вне оси из них можно вычислить рыбий глаз с интерактивными скоростями и, таким образом, одному зрителю с устройством слежения за головой можно представить исправленное изображение, когда они ходят вокруг основания купола.


Тестовая таблица

Следующий тестовый шаблон был использован для проверки правильности внеосевой рыбий глаз. Это рендеринг кубическая комната, каждая стена другого цвета и построены с регулярной сеткой баров. Если генерация рыбьего глаза правильная, изогнутые линии в рыбьем глазу изображение должно выглядеть прямым при проецировании на купол. То координата над каждым изображением — это позиция зрителя.

Этот пример визуализируется в PovRay на 5-стенная кубическая карта окружающей среды, рыбий глаз вне оси создается из этих 5 изображений.(5view.ini, 5view.pov, 5viewcamera.pov) Это имеет то преимущество, что возможность создавать несколько внеосевых изображений «рыбий глаз» из одного набора кубические карты окружения, это было бы невозможно, если бы вне оси fisheye визуализировался непосредственно в PovRay (то, что легко организовать, изменив исходный код PovRay).

Создание внеосевых проекций из существующих изображений «рыбий глаз»

Учитывая существующее изображение «рыбий глаз», можно создать внеосевой «рыбий глаз». для любого внеосевого положения.Есть полный маппинг на 180 градусов изображения «рыбий глаз», изображения с меньшим углом приводят к неполному отображение. Он считывает изображение TGA, представляющее изображение «рыбий глаз», и создает внеосевой «рыбий глаз» как еще один файл TGA. Обратите внимание, что есть важные вопросы решения для рассмотрения, это работает лучше всего, когда переходя от изображений рыбий глаз с очень высоким разрешением к более низким разрешения. Код здесь представляет собой простую командную строку Утилита на основе UNIX, поддерживает сглаживание с суперсэмплингом и переменный размер выходного изображения.

offaxis tgafilename [опции]
Опции:
-a n установить уровень сглаживания (по умолчанию: 1)
-w n ширина выходного изображения (по умолчанию: 500)
-h n высота выходного изображения (по умолчанию: ширина)
-dx n x компонент внеосевого вектора (по умолчанию: 0)
-dy n y компонент внеосевого вектора (по умолчанию: 0)
-v режим отладки/детализации (по умолчанию: выключено)

Исходное изображение «рыбий глаз»
Смещение оси X 0.3
Смещение оси Y 0,3
Смещение осей X и Y на 0,3

Фотографии прототипа купола


Примеры изображений, использованных в прототипе купола


Обратите внимание, что для этих тестов использовался проектор Elumens. Это стандартный проектор с объективом «рыбий глаз» и, как таковой, проектор проецирует соотношение ширины к высоте 4:3, а изображение «рыбий глаз» — 1:1.Это решается путем отсечения 25% изображения в случае Elumens dome обычно составляют нижние 25%. В нашем случае мы выбрали вырезать верхние 25%, это удобно давало зрителям позицию позади проектор, с которого можно просматривать изображения, не ослепляя.

фигура 2

Приложение

Описанная выше коррекция отклонения от оси применялась только к смещению наблюдатель вокруг плоскости обода полушария.Аналогичная коррекция можно компенсировать нахождение наблюдателя внутри купола или в более вероятен случай, вдали от края купола (вдоль отрицательной оси z, см. рисунок 1). Эта поправка применяется точно таким же образом, но обратите внимание, что это приводит к уменьшению поле зрения в отличие от смещенных положений на плоскости обода, которые приводят к искажение растяжения, но то же поле зрения.

Новая линза «рыбий глаз» от Animal Crossing делает все лучше

Мама сказала, что теперь моя очередь на Xbox! Скриншот: Nintendo / Kotaku

уже купили новую Pro Camera и возятся с ее новыми функциями, такими как причудливый новый вид от первого лица.Но это не все. Камера также поставляется с несколькими другими новыми функциями и фильтрами, которые я полностью игнорирую прямо сейчас, потому что объектив «рыбий глаз», в частности, чертовски глуп.

Вот и все. Это пост. Но мне показалось, что это стоит выделить, потому что, честно говоря, я получаю удовольствие, глядя на всех с этой штукой. Это по-детски? Может быть. Но да ладно, это смешно.

Скриншот: Nintendo / Kotaku

Судя по отзывам в сети, другим фанатам это тоже нравится — вероятно, потому, что оно прекрасно подходит для создания мемов и шуток.

Скриншот: Nintendo / Kotaku

G/O Media может получить комиссию

Бестселлер

Nintendo Switch OLED

Сохраняйте игры в своей системе с 64 ГБ встроенной памяти.
Наслаждайтесь яркими цветами и четким контрастом с экраном, который делает цвета яркими.

Новая линза «рыбий глаз» — одно из многих изменений в обновлении, которое включает в себя таких любимых фанатами персонажей, как Брюстер и Катрина. Помимо новых персонажей, есть совершенно новые функции, такие как прогулки на лодке Kapp’n, а также некоторые приятные сюрпризы, которые нигде не упоминались, такие как скалы из фрагментов звезд.Это не считая сотен новых предметов в обновлении 2.0, некоторые из которых содержат уникальные рецепты, из которых получаются аппетитные блюда.

Добавьте некоторые приятные функции, улучшающие качество жизни, такие как расширенное хранилище или таинства, которые помогают устанавливать новые правила, и самое время вернуться к Animal Crossing: New Horizons . Если вы какое-то время отсутствовали, возвращение к этому списку дополнений сделает New Horizons более похожей на полноценную игру Animal Crossing.Неудивительно, что им понадобился год, чтобы собрать это вместе.

Если вы хотите подготовиться к скорому выпуску расширения Happy Home Designer (платного), вы должны получить доступ к этому инструменту переноса острова, особенно если вы только что купили новый блестящий OLED-переключатель. Это легко и займет у вас не более 10 минут, при условии, что у вас есть два переключателя и игровая карта.

Fisheye-Hemi

Fisheye-Hemi Plug-In
© 2008 KenRockwell.ком. Все права защищены.

Получить это здесь

Введение

Fishey-Hemi — это плагин для Photoshop (и Apple Aperture), который превращает изображения типа «рыбий глаз» во что-то полезное. Он вытягивает углы, поэтому изображение больше похоже на цилиндр, чем на сферу. Другими словами, после использования этого плагина горизонтальные линии по-прежнему изгибаются, но изогнутые вертикальные линии выпрямляются.

Склеп.Наведите указатель мыши, чтобы увидеть эффект плагина Hemi.

Видите, как выпрямляются вертикальные линии? Вы видите на 180 градусов слева направо! Эти три примера сняты на объектив «рыбий глаз» Nikkor 8mm f/2.8 на камеру DX.

Это превращает глупые снимки «рыбий глаз» в эквивалент того, что их сняли на вращающуюся панорамную пленочную камеру стоимостью в несколько тысяч долларов, такую ​​как Noblex.

Кладбище Пальмы. Наведите указатель мыши, чтобы увидеть эффект плагина Hemi.



Францисканская миссия. Наведите указатель мыши, чтобы увидеть эффект плагина Hemi.

Фотографии людей

Для фотографий людей убирает искажения.

Свадебные и групповые фотографы радуются! Это плагин для Photoshop, который превращает снимки с объектива «рыбий глаз» во что-то полезное, особенно для снимков людей! Более того, это всего лишь 29 долларов.99, сделка десятилетия! Он работает в Photoshop (версия 7+), Elements (версия 2+) и PaintShop Pro (версия 7+).

Вот еще лучший пример:

Исходное изображение, объектив «рыбий глаз» 10,5 мм и цифровая зеркальная фотокамера

Тот же файл изображения после применения этого подключаемого фильтра.

Что вы получите, если примените прямолинейное преобразование к исходному файлу.

Этот плагин создан гениями, основавшими Applied Science Fiction (ASF). Так и это фото — это они в своем холле. ASF изобрел ICE, который экономит мне часы, избавляя от необходимости стряхивать пыль со сканов пленки. Они продали ASF компании Kodak, которая ничего с ней не сделала, поэтому те же самые ребята основали новую компанию под названием Image Trends — очень скучное название для очень-очень умных парней.

Основатель компании много снимает свадьбы с объективами типа «рыбий глаз». Он изобрел это, чтобы сделать свои снимки «рыбий глаз» более полезными.Отлично выглядит, а? Эти фотографии говорят все, нет причин читать дальше.

Этот новый подключаемый модуль выполняет очень умный новый вид преобразования, чтобы распаковать изображения «рыбий глаз» во что-то гораздо более полезное, чем исходное изображение «рыбий глаз» или сверхширокие прямолинейные преобразования, выполняемые другим программным обеспечением.

Здесь вы можете увидеть больше.

Обычные объективы типа «рыбий глаз» сжимают все вместе по бокам и в углах, что выглядит глупо для фотографий людей, так как изгибает их тела. Обычные сверхширокоугольные объективы, которые я люблю для фотографий вещей, вытягивают вещи по углам, что также катастрофично для фотографий людей, которым вы пытаетесь польстить.

Этот плагин выпрямляет вертикальные линии на снимках «рыбий глаз». Это также сохраняет четкость изображения, поскольку оно не растягивает стороны, как это происходит при прямолинейном преобразовании. Плагин Hemi не выполняет прямолинейное преобразование, которое вы видите в последнем примере выше. Я бы хотел, чтобы это произошло; сегодня вам нужны другие преобразователи, чтобы сделать это.

Что вам нужно

Оптимальный

Вам нужен настоящий объектив «рыбий глаз». Это 10,5 мм на Nikon DX SLR или Nikon 16 мм AF на FX или пленочной SLR.

Для полнокадровых цифровых камер, таких как Canon 5D или 1Ds/1Ds Mk II, вам понадобится 15-мм фишай Canon. У Canon нет «рыбий глаз» для своих камер меньшего формата, хотя плагин Hemi, похоже, имеет настройки для использования на них 15 мм.

Все эти линзы заполняют всю прямоугольную оправу.

Minolta изготовила лучший 16-мм объектив «рыбий глаз», который я когда-либо использовал, со встроенными фильтрами для моих 35-мм пленочных камер Minolta с ручной фокусировкой.

Вы также можете приобрести российский Зенитар 16 мм для большинства 35-мм пленочных камер или полнокадровый цифровой Canon. Он стоит всего около 170-200 долларов, совершенно новый. Это не очень хорошо.

Если вы действительно сошли с ума, купите 8-миллиметровый «рыбий глаз» Nikkor, как в примерах вверху. Используйте опцию «Круг» при использовании на камере DX, как я сделал три примера вверху.У Hemi нет настроек для работы с полным круговым изображением, которое вы получили бы на полнокадровой камере с 8 мм; первые три примера выше обрезают верхние и нижние части кругов.

Меньше оптимального

Вы можете играть с внешними накладными адаптерами, преобразователями дверных глазков и другими приспособлениями типа «рыбий глаз», но этот подключаемый модуль преобразователя не оптимизирован для них. Подробнее о том, как их настроить, см. здесь.

Наконечник

Держите камеру ровно, иначе вертикальные линии сойдутся.

Если это так, я бы использовал ползунок вертикальной перспективы в нижней части фильтра коррекции объектива Photoshop CS2. Вы попадаете туда через FILTER > Distort > Lens Correction.

Твики

Этот плагин предназначен для фотографий людей.

Я хакер и настроил его для использования в архитектурных снимках. Они требуют большей точности.

Прямые результаты из опции «Круг», снятой на Nikkor 8 мм на камере DX.

Видите, как вертикальные линии немного вытянуты к углам?

Насколько я понимаю, опция «Круг» предназначена для использования с фишай Sigma 8mm на Nikon DX.

Я использовал настоящий рыбий глаз Nikkor 8 мм, у которого другая проекция. Поскольку программное обеспечение предназначено для использования более дешевого объектива Sigma 8 мм, который больше сжимает стороны, программное обеспечение слишком сильно вытягивает стороны с Nikkor. Я не шучу: «рыбий глаз» имеет большее или меньшее искажение, а у Sigma больше отклонение от идеальной тета-проекции r = f, чем у Nikkor.Я получаю наилучшие результаты, увеличивая размер холста примерно на 3% перед использованием плагина. Если я просто запускаю плагин с 8-мм Nikkor на камере DX, углы вытягиваются слишком сильно.

Когда вы немного увеличиваете размер холста, чтобы исправить это, вы получаете дополнительные элементы по бокам, которые необходимо обрезать. Затем вы обнаружите, что байонетные крепления не предназначены для идеальной концентричности. 8-миллиметровый Nikkor, который я использовал на D300, был не совсем по центру. Когда этот плагин растягивает стороны настолько, насколько это возможно, маленькие ошибки становятся большими ошибками

Перекос черных полос — небольшие ошибки концентричности, увеличенные плагином.

Для моих образцов Nikkor 8mm f/2.8 AI и D300 я изменяю размеры холста двумя разными способами, чтобы устранить обе эти проблемы для этого результата, показанного также вверху.

Правильно подобранный объектив Hemied 8 мм Nikkor.

1.) Установите для параметра «Изображение» > «Размер холста» значение 4 308 x 2 900 пикселей. Нажмите на верхнюю левую опцию крестики-нолики, чтобы холст рос вправо и вниз, и нажмите OK. Это помещает оптический центр объектива в центр изображения.

2.) Установите Изображение > Размер холста на 4480 x 2987 пикселей. Оставьте опцию крестики-нолики посередине и нажмите OK. Это масштабирует изображение, поэтому вертикальные линии не слишком сильно вытягиваются к углам.

3.) Фильтр > Тенденции изображений > Круг.

4.) Обрезать по вкусу.

ЗАГЛУШКА

Если вы найдете это так же полезно, как книга, которую вам, возможно, пришлось купить, или семинар вам, возможно, пришлось взять, не стесняйтесь помочь мне написать больше.

Спасибо за чтение!

Ken

Canon создала двойной объектив «рыбий глаз» для новой видеосистемы VR

Компания Canon сделала неожиданное объявление о продукте, представив двойной объектив «рыбий глаз» с байонетом RF, который является частью совершенно новой системы под названием EOS VR. Его цель — не что иное, как преобразование производства виртуальной реальности (VR) и дополненной реальности (AR), упрощая рабочий процесс по сравнению с существующими системами захвата VR, обеспечивая при этом качество полнокадровой беззеркальной камеры.

Ключевым продуктом является ручной объектив RF5.2mm F2.8 L Dual Fisheye стоимостью 1999 долларов США, разработанный специально для установки на камеру Canon EOS R5 с поддержкой 8K. Это очень необычно выглядящий продукт, если не сказать больше, с двумя выпуклыми линзами типа «рыбий глаз», установленными рядом. Они расположены на расстоянии примерно 60 мм (2,4 дюйма) друг от друга, чтобы соответствовать межзрачковому расстоянию человека и обеспечить удобный параллакс для виртуальной и дополненной реальности.

Canon

Объектив работает только с камерой Canon EOS R5, выбранной из-за возможности записи видео 8K.При съемке он проецирует два круглых изображения на 45-мегапиксельный сенсор камеры. Он поддерживает 190-градусный захват, что позволяет передавать стереоскопические 180-градусные 3D-материалы или фотографии с разрешением до 8192 x 4096 (8K) для приложений AR или VR.

Объектив имеет некоторые необычные особенности, такие как кольцо, которое фокусирует обе линзы одновременно, и регулировочный винт с внутренним шестигранником, который позволяет настроить фокус одной линзы так, чтобы она точно соответствовала другой. В остальном вы получаете функции, обычно присущие высококачественному стеклу с байонетом Canon L RF, такие как покрытия для предотвращения бликов и ореолов, пыле- и водостойкое уплотнение, а также надежное F2.Диапазон диафрагмы от 8 до F16. Несмотря на странный внешний вид, объектив довольно компактен и ненамного больше 35-мм объектива Canon F1.8.

Canon

Объектив — это только часть уравнения. Canon работает над обновлением прошивки для R5 с новыми функциями для поддержки объектива и системы EOS VR. Это включает в себя фокусировку MF и подтверждение ручной фокусировки с помощью системы автофокусировки Canon Dual Pixel, а также пользовательский интерфейс «Magic Window», который помогает пользователям планировать доставку на различные типы гарнитур.

Кроме того, Canon выпустила собственные приложения EOS VR Utility и EOS VR Plugin, каждое из которых доступно по подписке за 5 долларов США в месяц (с бесплатным пробным периодом). Приложение VR Utility переворачивает стереоизображения слева направо и преобразует их из круглых в «равнопрямоугольные» квадратные изображения, которые можно просматривать в гарнитуре виртуальной реальности. Он также предлагает инструменты быстрого редактирования, такие как обрезка клипов и применение LUT, позволяя вам изменять предустановленные разрешения и типы файлов (DPX, Pro Res, h364 и т. д.) перед экспортом.

Существует также подключаемый модуль EOS VR для Adobe Premiere, который «преобразует двойное изображение «рыбий глаз» в равнопрямоугольное, позволяя при этом вырезать, раскрашивать и редактировать с полным контролем Premiere Pro», — сообщил Canon Engadget. Он также позволяет экспортировать отснятый материал в соответствии с желаемой спецификацией для различных типов доставки.

Помимо этих приложений, вы сможете использовать текущее приложение Camera Connect и утилиту Canon EOS Utility для управления захватом. Оба будут обновлены в будущем, чтобы предложить «функции дистанционного управления просмотром в реальном времени для целей мониторинга на ходу», — говорится в пресс-релизе Canon.

Систему можно использовать для свадеб, журналистики, спорта, тренировок, мероприятий и многого другого, предлагая при этом ряд преимуществ по сравнению с существующими камерами VR. Начнем с того, что он предназначен для обеспечения лучшего качества, чем автономные камеры VR с меньшими объективами и датчиками, такими как Insta360 Pro 2 за 5000 долларов. В то же время вы получаете все инструменты R5, такие как съемка журналов, захват RAW, 10-битное видео и многое другое. . А когда вы не используете объектив VR, R5 можно использовать для обычного видеопроизводства или фотосессий, в отличие от специальных камер VR.

Canon

В то же время производственный процесс проще и дешевле, чем с двумя камерами, используемыми в более дорогих продуктах. Эти камеры должны быть настроены, синхронизированы, сфокусированы и правильно расположены, и во многих случаях конечным результатом будет два файла. Система Canon EOS VR, напротив, обеспечивает такое же качество, но предлагает фокусировку и настройку, как обычная камера, оставляя вам в конце один файл для редактирования.

Вся система не совсем дешевая, учитывая, что вам нужно заплатить 1999 долларов за объектив и 3899 долларов, если у вас еще нет камеры R5, итого 5898 долларов.Однако, учитывая, насколько нишевый и необычный объектив, он стоит меньше, чем я ожидал. Существует также проблема перегрева R5, которая ограничивает время записи 8K до 20 минут с 10-минутным периодом восстановления. Вы можете улучшить это, записав 8K на внешний рекордер Ninja V + RAW, но это добавит 1500 долларов к вашей стоимости.

Тем не менее, это выглядит очень многообещающе для производства VR, популярность которого резко возросла во время пандемии COVID-19 (хотя все еще не совсем мейнстрим).

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
