Беспроводное управление вспышкой — Canon Russia

В настоящее время доступны пять вспышек Canon Speedlite, в которых используется беспроводная радиосистема Canon: Speedlite EL-1, Speedlite 600EX-RT, 600EX II-RT, 430EX III-RT и Macro Twin Lite MT-26EX-RT. RT означает «радиопередачу».

Беспроводная радиосистема использует радиочастоту 2,4 ГГц для управления фотовспышками-приемниками. Такая радиопередача устраняет два из потенциальных подводных камней оптической передачи, а именно ограниченный диапазон (особенно на улице) и необходимость прямой видимости при подключении между передатчиком и приемником. При использовании системы RT диапазон увеличивается примерно до 30 метров, а фотовспышки-приемники можно устанавливать за препятствиями или объектами, не опасаясь, что они могут не сработать. Это пригодится, если нужно осветить объект сзади или посветить задний план с помощью вспышки Speedlite, спрятанной за объектом.

Система RT также позволяет использовать до пяти групп вспышек-приемников Speedlite (по сравнению с тремя на оптической системе) и до трех вспышек в каждой группе, всего 15 вспышек-приемников.

В режиме радио вспышки Speedlite EL-1, 600EX II-RT и 430EX III-RT могут работать как радиопередатчик или радиоприемник, при этом вспышка Macro Twin Lite MT-26EX-RT, установленная на объектив, может действовать только как передатчик. Если вспышка Speedlite EL-1, 600EX II-RT или 430EX III-RT установлена в качестве устройства-приемника, ею можно управлять с помощью любого передатчика системы RT, включая вспышку-радиопередатчик Speedlite ST-E3-RT.

Передатчик для вспышек Speedlite ST-E3-RT крепится на горячий башмак камеры и имеет те же функции радиопередатчика, что и Speedlite 600EX II-RT, однако у него нет головки вспышки, поэтому он не может излучать свет самостоятельно. Он идеально подойдет, если вам не нужна вспышка спереди объекта от вспышки на камере, при этом он меньше, чем внешняя вспышка, что позволяет работать с минимальными габаритами и весом камеры.

При использовании настроек беспроводной радиопередачи на дисплее на задней панели передатчика отображается символ готовности вспышки, который указывает готовность удаленных фотовспышек к срабатыванию.

Старые вспышки на новых цифровых камерах

Время от времени мои читатели интересуются возможностью установки старых вспышек типа Электроника ФЭ-31, ФЭ-28, Юномат Поло, Чайка, Молния и т.д.

Я постараюсь немного осветить этот вопрос. Может где-то не совсем правильно в плане схемы работы «вспышка-камера»
, но на мой взгляд главное, что ответ верный. А желающие уточнить всю схему работы могут поискать электрическую схему своей конкретной вспышки, если им это интересно (например, на осипофф).

Но не все знают про опасность установки таких вспышек на современные цифровые фотокамеры. Дело в том, что в некоторых старых вспышках напряжение синхронизации было в районе 300В. Разрешенное же напряжение на «горячем башмаке» современных камер составляет всего 4.5-5В и предназначено для низковольтных современных вспышек.

Чтобы точно сказать, можно ли пользоваться конкретной старой вспышкой на вашей современной камере, нужно знать какое напряжение она даёт в момент срабатывания на выходе.

Его можно померить вольтметром.
По-хорошему ничего она в камеру давать не должна и напрямую подключать камеру в свою электрическую схему тоже.

Но простые решения существовали и вспышки с такой схемой есть.

Вы зададите логичный вопрос — а почему на старых металлических камерах меня не било током, когда я снимал со вспышкой, а теперь вот проблема появилась? Всё очень просто, на старых камерых замыкание синхроконтакта было механическом. Просто включалась перемычка и вспышка замыкалась сама на себя (там был такой специальный проводок для этой цели, который подключался к камере).

Потом появился «горячий башмак» старых камер с точно такой же функцией.

Кстати, не обманитесь — некоторые камеры имели не горячий башмак, а всего лишь базу для дальномера. Когда-то давным давно (1913г.) та металлическая конструкция, которую мы сейчас называем «горячий башмак» была придумана для того, чтобы удерживать внешний видоискатель на дальномерных камерах.

Как на фото ниже.

ФЭД-2 с базой дальномера, но без синхроконтакта

Как видите, это не «горячий башмак». Там только три обычных винта крепления. Зато с левой стороны спереди расположен синхроконтакт.

Тоже самое на фотокамере Киев-4 (справа на корпусе вы видите синхроконтакт).

Зенит-Е — опять же синхроконтакт спереди, «горячий башмак» на самом деле вполне холодный.

«горячий башмак» Зенит-Е

«гнездо» под синхрошнур на Зенит-Е

автор этого фото: википедия

Однако, уже на фотокамере Киев-19 вы увидите «горячий башмак» с центральным контактом запуска вспышки.

«горячий башмак» Зенит 12-СА

Проблема совместимости со старыми вспышками возникла при усовершенствовании «горячего башмака» камеры.

Современный «горячий башмак» Canon

Во-первых вспышки стали низковольтными и стали запускаться полупроводниковым элементом камеры, подключаясь таким образом к электрической схеме камеры. Отчасти это было связано и с тем, что все равно камера теперь была электрически подключена к вспышке для передачи информации (система TTL, экспозамер через объектив).

«горячий башмак» камеры Olympus E-PL1

Некоторые старые вспышки расчитывают на то, что камера не будет подключать их в свою схему. И потому в момент срабатывания имеют гораздо больше разрешенного напряжения. Таблицу можно посмотреть там же на осипофф и там же ссылку на оригинал таблицы с botzilla.

Если же вы не намереваетесь сами собирать схему понижения напряжения, то рекомендую после того, как вы убедитесь (вполне возможно, что это не так), что ваша вспышка даёт все 300В на синхроконтакт, купить простенький понизитель напряжения. Он есть как китайского, так и отечественного производства.

Выглядит он так.

китайский

поиск-фото Адаптер-переходник АТ-2


Снижает напряжение синхронизации до 5 В., что позволяет производить съемку камерой с электронным затвором, рассчитанной на низковольтное (3 — 5 В) напряжение синхронизации, с помощью одной или двух вспышек с высоким (до 300 В) напряжением синхронизации.

Соотвественно такой переходник можно использовать и для беспроводных радиосинхронизаторов, задействуя несколько вспышек.

Надеюсь эта информация вам пригодится и вы сможете использовать скопившиеся старые советские вспышки.

P.S. Добавлю к антимифам. Видел мнение, что если ток пройдет с фазы на ноль из розетки через ваше тело, то это смерть.

Автор лично попускал через себя 220В с фазы на ноль, держа провода в разных руках (так получилось, корпус от старого электрического звонка отвалился когда я его проверял) и как видите вполне жив. Хотя ощущения весьма неприятные. В любом случае копаясь со вспышками всегда разряжайте их предварительно. Можете получить ожог.

Удачных снимков!

«Горячий башмак» и встроенная вспышка Canon 500D

01.01.2020 Самые интересные фотоаппараты десятилетия

Издание Dpreview опубликовало собственный рейтинг самых интересных фотоаппаратов, выпущенных в 2010 годах.

11. 12.2019 Sigma Japan обнародовала дату начала продаж Sigma 40mm f1/4 DG HSM и Sigma 105 mm f1.4 DG HSM с байонетом L


Компания Sigma Japan сообщила, что продажи новых объективов Sigma 40mm f1/4 DG HSM и Sigma 105 mm f1.4 DG HSM с байонетом L (беззеркальные камеры Leica) стартуют 20 декабря 2019 года.

18.11.2019 Leica представила новую фотокамеру Leica SL2

Компания «Leica» сообщила о скором начале продаж нового полнокадрового фотоаппарата Leica SL2.

02.11.2019 Samyang анонсировала Samyang AF 14mm f 2.8 RF

Компания Samyang анонсировала объектив Samyang AF 14mm f2.8 RF – первую автофокусную линзу для байонета Canon RF от сторонних производителей.

26.10.2019 Tokina представила обновленный объектив Tokina 11-16 f 2.8 для Canon и Nikon

Два дня назад компания Tokina анонсировала новую версию легендарного широкоугольного объектива Tokina ATXi 11-16mm f2.

8 для кроп-камер с байонетами Nikon F и Canon EF.

13.10.2019 Nikon анонсировал новую беззеркальную камеру Nikon Z50

Компания «Nikon» анонсировала свою первую беззеркальную камеру с новым байонетом Z — Nikon Z50. Фотоаппарат оснащен КМОП-сенсором формата DX с разрешением 21 Мп.

06.10.2019 Sigma сообщила даты выпуска трех новых линз для байонета Canon APS-C EF-M

В июле «Sigma» опубликовала анонс трех объективов типа DC DN для фотоаппаратов с байонетом Canon APS-C E-FM, однако в ходе той презентации компания не сообщила, когда именно они поступят в продажу.

Горячий башмак

Горячий башмак имеет форму перевернутой квадратной буквы U из металла. Соответствующий адаптер в нижней части вспышки вставляется с задней стороны камеры и иногда фиксируется зажимным винтом на вспышке. В центре буквы «U» — металлическая точка контакта.

Это используется для стандартной, независимой от производителя синхронизации вспышки . Обычно металл колодки и металл контакта электрически изолированы друг от друга. Чтобы сработать вспышку, эти две детали соединяются вместе. Вспышка устанавливает цепь между башмаком и контактом — когда она замыкается камерой, срабатывает вспышка.

Помимо центральной точки контакта, многие камеры имеют дополнительные металлические контакты в U-образной части горячего башмака. Это проприетарные разъемы, которые обеспечивают более тесную связь между камерой и «специальной вспышкой». [

необходима цитата ] Специальная вспышка может передавать информацию о своей номинальной мощности на камеру, автоматически устанавливать настройки камеры, передавать данные о цветовой температуре излучаемого света и может получать команду на включение вспомогательного света фокусировки или включение маломощного предварительного -вспышка для помощи при фокусировке, замера или уменьшения эффекта красных глаз . [ необходима цитата ]

Физические размеры «стандартного горячего башмака» определены Международной организацией по стандартизации ISO 518: 2006. [2] [3]

Измеренные на Nikon D3400 внутренние размеры составляют 18,7 мм x 18,0 мм x 2,05 мм, тогда как внешние размеры составляют 20,7 мм x 18 мм x 5,1 мм. Расстояние между «зубьями» колодки составляет 12,6 мм.

До 1970-х годов многие камеры имели «башмак для аксессуаров», предназначенный для размещения аксессуаров, включая вспышки, которые электрически подключались через кабель , внешние измерители света , специальные видоискатели или дальномеры . Эти более ранние вспомогательные туфли имели стандартную форму и не имели электрических контактов; были добавлены контакты для изготовления горячего башмака.

Canon , Nikon , Olympus и Pentax используют стандартный горячий башмак ISO с различными запатентованными электронными расширениями.

В 2014 году производитель аксессуаров для камер Cactus объединил эти электронные удлинители в мультибрендовый горячий башмак на своем беспроводном приемопередатчике вспышки V6 . С мультибрендовым горячим башмаком ISO камеры и вспышки разных производителей работают вместе.

В 1988 году Minolta перешла на использование 4-контактного выдвижного разъема «iISO» с автоблокировкой . Совместимый 7-контактный вариант, который позволяет безбатарейным аксессуарам питаться от батареи камеры, также был сделан, но не получил широкого распространения. Цифровые зеркальные камеры Konica Minolta и Sony Alpha основаны на конструкциях Minolta и использовали один и тот же разъем, официально названный Auto-lock Accessory Shoe , вплоть до 2012 года. Поскольку электрический протокол оставался в основном совместимым, существуют адаптеры TTL и не-TTL для адаптации Вспышки на основе ISO для iISO hotshoes и наоборот.

Sony также использовала множество других запатентованных приспособлений для других цифровых фотоаппаратов, в том числе 6-контактный горячий башмак Cyber-shot на основе ISO, 16-контактный разъем Active Interface Shoe (AIS) и 16-контактный разъем Intelligent Accessory Shoe на основе ISO (IAS). ). Некоторые из их камер NEX использовали собственный терминал Smart Accessory Terminal (версии 1 и 2). В сентябре 2012 года Sony анонсировала новый ISO на основе 21 + 3 контактного Мультиязычный интерфейс башмак для использования с их будущими цифровыми камерами Альфы, NEX, Handycam , NXCAM и Cyber-Shot серии. Этот быстрозажимный горячий башмак механически и электрически совместим со стандартным двухконтактным горячим башмаком ISO-518, но электрически совместим с предыдущим башмаком с автоблокировкой и удлинителями, поэтому пассивные адаптеры ADP-AMA и ADP-MAA позволяют использовать iISO с цифровой поддержкой мигает на новых камерах и на некотором новом оборудовании с мультиинтерфейсной колодкой на старых камерах, обеспечивая при этом совместимость со стандартным оборудованием на основе ISO.

Canon использует горячий башмак с 13 + 1 контактами без ISO, который называется Mini Advanced Shoe, на некоторых своих видеокамерах.

Внутренняя схема камеры соединяет центральный контакт и башмак для срабатывания вспышки. Величина и полярность напряжения между контактами вспышки в состоянии разомкнутой цепи различались между разными вспышками; это не имеет значения для простого электромеханического контакта с камерой, пока энергия не настолько велика, чтобы повредить контакты. Однако в более современных камерах с электронным запуском чрезмерное или недостаточное напряжение или неправильная полярность могут привести к сбою срабатывания или повреждению камеры. [4]

Спецификация ISO 10330 допускает триггерное напряжение 24 вольт. Некоторые производители, в частности Canon, просят не более 6 вольт. Во вспышках, разработанных для современных фотоаппаратов, используются безопасные и эффективные напряжения, но некоторые старые вспышки имеют гораздо более высокое напряжение, до сотен вольт, что повреждает электронные схемы запуска. [5] Некоторые используют отрицательную полярность постоянного тока или переменного тока.

Контакты iISO hotshoe защищены только до прибл. 5 вольт в некоторых камерах. Компания Minolta задокументировала, что все компьютерные терминалы с электронным управлением и горячие башмаки ISO в своих камерах имеют защиту до 400 вольт.

Можно подключить старую высоковольтную запускающую вспышку к камере, которая может выдерживать только 5 или 6 вольт, через адаптер, содержащий необходимую схему защиты по напряжению, обычно с использованием высокомощного TRIAC . Такие адаптеры потребляют энергию из напряжения срабатывания вспышки и поэтому часто не нуждаются в собственном источнике питания.

Чтобы избежать возникновения опасных петель при подключении оборудования в сложных студийных установках, более совершенные адаптеры предлагают защиту по напряжению и гальваническую развязку устройств. Такие адаптеры гарантируют отсутствие каких-либо электрических соединений между обеими сторонами адаптера, включая заземление. Они используют трансформаторы или оптопары для передачи безопасного триггерного импульса от камеры к вспышке. Они питаются от батареек, так как их электроника не может питаться от вспышки. В качестве примера Minolta предложила для этой цели терминальный адаптер PCT-100 ( 8825-691 ), который работал как гальванический изолятор и мог выдерживать 400 В постоянного или переменного тока. Аналогичный терминал синхронизации вспышки Sony и адаптеры ISO FA-ST1AM и FA-HS1AM также предлагают гальваническую развязку, но только до 60 В постоянного или переменного тока.

Флэш-сервоприводы и радио-триггеры, например PocketWizard , также могут обеспечивать электрическую изоляцию, поскольку триггер и приемник физически разделены. На камеру подается только низкое напряжение, используемое местным триггерным блоком, а удаленный приемный блок рассчитан на работу с портом вспышки до 200 вольт. [6] Ведомая вспышка, когда вспышка от безопасной вспышки, подключенной к камере, запускает неподключенную вспышку, которая, если она подключена, будет представлять опасное напряжение, является еще одним способом использования вспышки, которую нельзя подключить к горячему башмаку; действительно, его можно использовать для фотоаппарата со встроенной вспышкой и без горячего башмака.

Напряжение триггера, обеспечиваемое некоторыми современными вспышками или радио-триггерами, также может быть слишком низким для надежного срабатывания электронных схем в камере или приемнике. Напряжение цепи срабатывания ниже прибл. Эта проблема может возникнуть при напряжении от 2 до 2,5 вольт, если только схема запуска специально не предназначена для работы с такими низкими напряжениями.

Более старые камеры, оснащенные электромеханическим контактом триггера, могут иметь еще одну проблему. Если они имеют как горячий башмак ISO, так и терминал для ПК, оба, как правило, подключаются к одному и тому же контакту триггера в камере, а не запускаются независимо, как в камерах с электронными цепями запуска. Когда используется только терминал ПК и к горячему башмаку ничего не подключено, вспышка с высоким напряжением цепи запуска, подключенная к терминалу ПК, подает это напряжение на обычно незащищенный средний контакт горячего башмака ISO камеры. Если брови фотографа случайно вступить в контакт со средним контактом, поражение электрическим током может вызвать боль или даже травмы [ источник ? ] . Производители фотоаппаратов пытались избежать этой проблемы, используя два независимых триггерных контакта, что, однако, могло вызвать проблемы с синхронизацией вспышки. Другой, используемый Minolta во всех таких камерах, поддерживающих терминал ПК, заключался в добавлении небольшого переключателя на боковой стороне горячей обуви ISO, который отключал средний контакт до тех пор, пока что-то не было вставлено в горячую обувь.

По-прежнему существует потребность в дополнительной обуви без электрической функции ( холодная обувь ). Они используются с выносными вспышками, устанавливаются на подставки и подключаются к камере с помощью кабеля или запускаются по беспроводной сети. [7] Аксессуары, которые не имеют электрического соединения с камерой, можно вставлять в горячие башмаки без использования контактов. Например стерео микрофон или электронный видоискатель может быть использован в Olympus XZ-1 горячий башмак камеры. [8] В блоках спутникового позиционирования FotoSpot для установки на камеру используется башмак для принадлежностей.

Решено: «Горячий башмак» на аппаратах SONY. Когда и зачем …

Да, Вы правильно сказали, что раньше на DSC-R1 был примитивный башмак с центральным контактом, который просто давал импульс на вспышку. Естественно, как Вы правильно указали, в связи с этим никакого более интеллектуального замера TTL или ADI и автоматического управления мощностью пыха не было и в помине. Каждый раз или выдержку с диафрагмой на фотоаппарате крутить или на самой вспышке колдовать с настройками импульса. Да, можно было использовать много сторонних дешёвых и примитивных вспышек. Но это требовало определённой сноровки и мало подходило для репортажной съёмки.

После покупки компанией Sony фотоподразделения крупного системного игрока рынка DSLR Konica-Minolta, зеркалки Sony унаследовали с байонетом А и минольтовский «горячий башмак». Кстати, решение далеко не уникальное — каждый крупный игрок рынка DLSR имеет свой «башмак», который даже если и имеет центральный контакт, но всё же каждый имеет свои требования и рекомендации по вольтажу сопрягаемых вспышек или оборудования.

Не думаю, что башмак Minolta/Sony создаёт какие-либо особые проблемы. Производители тех же синхронизаторов и триггеров предлагают свои девайсы под любые популярные башмаки, в том числе и с адаптерами впридачу. Есть и фирменный сониевский переходник на центральный контакт. Есть такие переходники и от кучи сторонних производителей фотоаксессуаров.

Что-то не слышал о том, что вспышки Canon очень хорошо покупаются владельцами не-Canonовских аппаратов. И не видел таких фотографов, которые на свой Nikon, например, нахлобучили пентаксовскую вспышку. А крупные сторонние производители (та же Sigma) делают свои вспышки с равными характеристиками под любые популярные башмаки. И хорошо, они же за это Сони (и всем остальным владельцам лицензий и патенты на «башмаки») роялти, наверное, платят.

Насчёт надёжности можете не сомневаться — башмак достаточно надёжен. Жалоб на него особых не припомню.

Пусть Вас не смущает то, что у некоторых других брендов направляющие башмака металлические бывают — практика показывает, что в неприятных случаях салазки металлические направляющие действительно остаются целыми, только вот башмак целиком выламывается из пластикового корпуса аппарата. Так что результат при «авариях» с равной вероятностью один — физическое повреждение самого башмака или его отлом.


———————————
Добра Вам!

Просмотреть решение в исходном сообщении

Что такое горячий башмак?

Что такое внешний горячий башмак?

После нескольких часов поиска в Google мне не удалось найти информацию о внешнем горячем башмаке.

У меня есть несколько собственных интерпретаций этого термина, это будут либо ссылки на внешние вспышки, которые размещаются поверх горячего башмака, либо другое название адаптера для горячего башмака.

Внешние вспышки чаще всего размещаются поверх вашего горячего башмака, что дает им (я полагаю) название «Внешний горячий башмак».

Эти вспышки лучше ваших обычных встроенных вспышек по нескольким причинам:

Интенсивность света

Внешняя вспышка/горячий башмак имеет более высокую интенсивность света, она может легко осветить всю комнату. Объектив, который вы используете, больше не будет проблемой, так как диапазон тоже довольно широкий, в отличие от встроенных вспышек.

Ваша встроенная вспышка может иметь некоторые преимущества, если вы используете стандартный зум-объектив, но вспышка просто не оптимальна для вашего широкоугольного объектива.

Чтобы сравнить возможности обеих вспышек, расстояние от встроенной вспышки до объекта составляет от 1 до 3 метров при ISO 100. С другой стороны, внешняя вспышка может достигать расстояния от вспышки до объекта 10 метров.

  Использование внешней вспышки сделает ваш объект хорошо освещенным даже на расстоянии.

Направление света

Используя внешний «горячий башмак», вы открыли невероятную гибкость, позволяя направлять вспышку куда угодно.

  В сочетании с интенсивным светом вы можете направить вспышку на удаленные объекты или предметы, чтобы получить более естественное освещение.

Использование внешнего горячего башмака позволяет воплотить ваши творческие идеи в жизнь.

Различные опции и гибкость внешнего «горячего башмака» открывают множество новых возможностей в фотосъемке «горячий башмак».

Вы также должны учитывать вес, который вы хотите нести, прежде чем выбрать внешнюю вспышку.

Это не самый маленький и легкий аксессуар, поэтому будьте готовы взять с собой в поездку дополнительную сумку, если решите взять с собой внешние вспышки.

Что такое горячий башмак?

Горячий башмак Определение:

Горячий башмак — это кронштейн, встроенный в корпус камеры. Он предназначен для поддержки внешней вспышки и имеет ряд электрических разъемов для связи с этой вспышкой.

Слово Hot в названии здесь подразумевает электрическое соединение.

Canon EOS 650D Горячий башмак
Холодный башмак Определение:

Холодный башмак аналогичен горячему башмаку, но без электрических соединений, поэтому он холодный.

Типовой адаптер для холодного башмака — здесь нет электрических контактов
Краткая история горячего башмака и холодного башмака:

Вплоть до 1960-х годов у камер не было горячего башмака — у них был так называемый башмак для аксессуаров, который был разработан для поддержки аксессуаров камеры, включая вспышки. На башмаке для принадлежностей не было электрических соединений; Они были электрически подключены к камере через внешний кабель.

Старая камера с холодным башмаком

Начиная с 1970-х годов, производители камер начали включать в башмак электрический триггерный контакт.Это превратило башмак для аксессуаров в горячий башмак. По сути, старая обувь для аксессуаров была холодной обувью, что означало, что у них не было электрических соединений.

Старая камера Pentax с горячим башмаком — обратите внимание, что имеется только один центральный контакт для триггерного сигнала

Затем производители камер начали добавлять другие контакты к своим горячим башмакам, чтобы обеспечить более сложную связь между камерой и вспышкой. В основном они сохранили одно и то же основное триггерное соединение и просто добавили свои собственные проприетарные соединения.За исключением Sony — они приняли стандарт Minolta (проверьте это), который был несовместим со всеми остальными.

Но горячие башмаки по-прежнему поддерживали устаревшие связи. Старые вспышки Speedlite все еще можно было запускать с современных камер. Даже современные вспышки могут работать как со старыми камерами, так и с современными камерами, если они используются в ручном режиме. Триггерный сигнал поступает из того же центрального соединения.
(Предупреждение: я должен сделать здесь оговорку — подключать старую вспышку к современной камере рискованно).
Новые разъемы на горячем башмаке позволяют камере «разбудить» вспышку полунажатием кнопки спуска затвора. Они также обеспечивают двустороннюю связь между камерой и вспышкой, поэтому экспозиция вспышки может устанавливаться автоматически, но это область TTL и его производных. Если вы работаете с ручной вспышкой (зачем бы вам еще читать этот веб-сайт), эти дополнительные контакты не используются, поэтому вы можете спокойно их игнорировать.

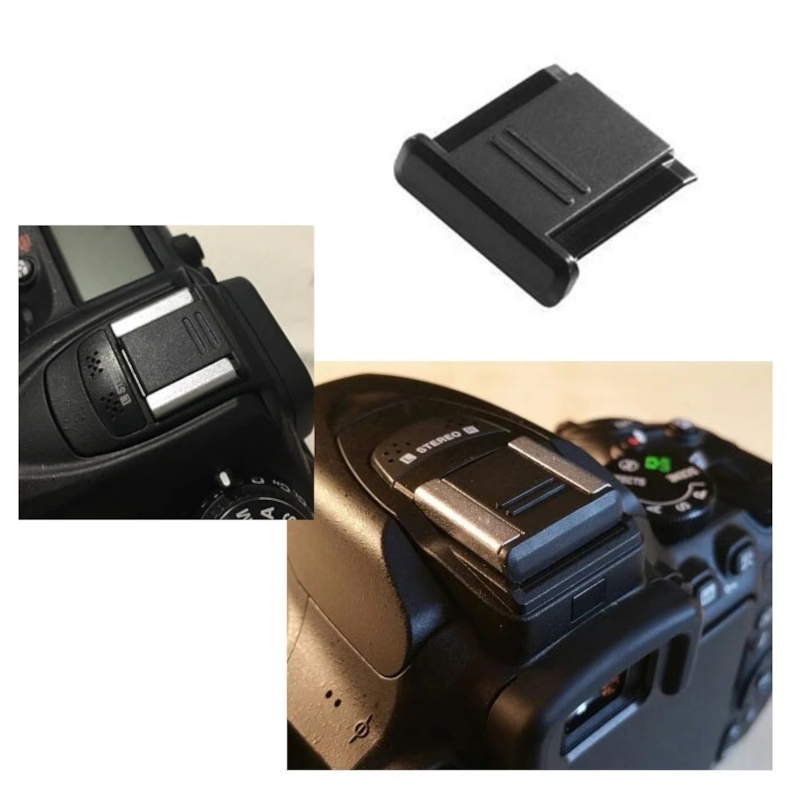

Что делает крышка горячего башмака?

Крышка горячего башмака — это в основном небольшой кусок пластика, который вставляется в горячий башмак, чтобы обеспечить некоторую защиту контактов горячего башмака. Обычно я теряю крышку «горячего башмака» в течение нескольких дней после покупки новой камеры, а крышка «горячий башмак» никогда не входила в комплект, когда я покупал подержанную камеру. Если вы бережно относитесь к своей камере, в большинстве случаев крышка не понадобится.

Крышка горячего башмака может вызвать некоторые проблемы со вспышкой, встроенной в камеру. Он может управлять скрытым переключателем внутри горячего башмака, который отключает внутреннюю вспышку.

Для чего нужен скрытый переключатель в горячем башмаке?

В горячем башмаке есть крошечный скрытый переключатель.Если вы подключаете к камере внешнюю вспышку, этот переключатель будет сигнализировать об этом на камеру. Когда вы выбираете функцию вспышки, камера отключает собственную внутреннюю вспышку и предполагает, что внешняя вспышка подключена. Точно так же, если вы подключите что-либо к горячему башмаку — внутренняя вспышка будет отключена. Это хорошо в большинстве ситуаций, потому что, если что-то подключено к горячему башмаку, это, вероятно, помешает правильному открытию всплывающей вспышки. Это означает, что если вы подключили внешнюю вспышку или радиотриггер к горячему башмаку, камера автоматически узнает об этом.Но если вы просто установили крышку горячего башмака, то внутренняя вспышка будет отключена, и, возможно, вы не знаете, почему!

Скрытый переключатель в горячем башмаке — он отключит внутреннюю вспышку камеры.

Если вы используете камеру для записи видео и установили микрофон или внешний монитор и т. д., это не будет большой проблемой, потому что я предполагаю, что вы не будет использовать вспышку.

Что такое стопорный штифт в горячем башмаке?

Фиксирующий штифт «горячий башмак»

Из-за большого количества соединений в современном горячем башмаке очень важно, чтобы вспышка со временем не начала выходить из горячего башмака.У вспышек Speedlite в основании есть стопорный штифт, чтобы этого не произошло. При повороте стопорной гайки штифт входит в горячий башмак камеры и фиксирует его на месте. Теперь вспышка не может двигаться.

В течение многих лет я затягивал эту стопорную гайку как можно сильнее, чтобы обеспечить идеальную надежность соединения вспышки с камерой. Это означало, что гайку было очень трудно ослабить, но я неправильно понял, как она работает, и это было неправильно! Стопорная гайка не фиксирует вспышку на камере за счет трения.Контакты на основании вспышки подпружинены, поэтому они сами по себе прекрасно поддерживают контакт с горячим башмаком. Назначение стопорного штифта состоит в том, чтобы гарантировать, что выравнивание штифта не изменится. Поэтому стопорную гайку не нужно слишком сильно затягивать. В других моделях вспышек используется механизм блокировки слайдов, который проще в использовании и обеспечивает такое же действие блокировки.

Что можно подключить к горячему башмаку

Как правило, лучше всего оставить вспышку по ее первоначальному назначению — для подключения внешних вспышек и аксессуаров, связанных со вспышками.Обязательно подключите вспышку, но вы также можете подключить удлинительный кабель для горячего башмака или радио-триггер, который будет управлять внешним набором вспышек. Эти устройства наиболее соответствуют первоначальной функции горячего башмака.

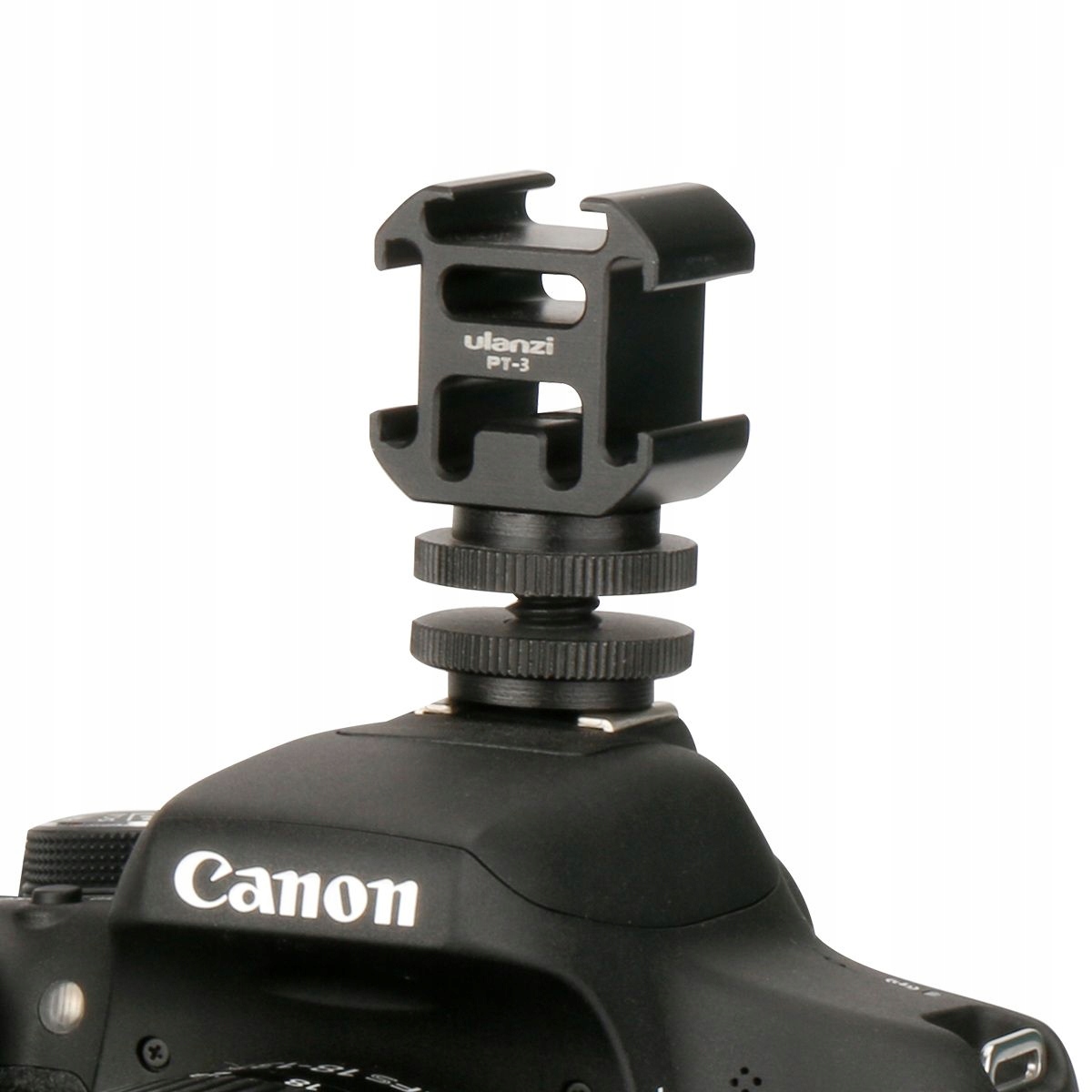

Но можно, конечно, и другие переходники. Вы можете использовать горячий башмак в качестве холодного башмака и установить микрофон, монтажную пластину для смартфона, внешний монитор и т. д. Если вы не используете функцию вспышки в камере, это не будет проблемой.

Используете адаптер для холодного башмака?


Сегодня существует так много гаджетов, которые можно подключить к камере, и все они могут быть установлены на горячий башмак.Я рекомендую из-за электрических соединений подсоединять к горячему башмаку только аксессуары, связанные со вспышкой. Для других вещей, таких как внешние мониторы, микрофоны и усилители, смартфоны и т. д., я бы посоветовал вам купить клетку для камеры и подогнать к ней все необходимое. Требуется физическое напряжение, чтобы поддерживать устройства вдали от камеры. Меня всегда нервирует, когда я вижу большие устройства, прикрученные к горячему башмаку — камера выглядит такой уязвимой.

Компания Canon удалила центральный штифт горячего башмака на некоторых камерах

Здесь я должен предостеречь вас; Canon удалила центральный штифт из своего горячего башмака на моделях EOS 250D и EOS3000D.Это делает эти камеры непригодными для использования с ручной вспышкой, поскольку ручная вспышка срабатывает от центрального штифта. С этими камерами будут работать только автоматические вспышки Canon, а это значит, что если вы хотите поэкспериментировать с ручной вспышкой, вы не сможете использовать эти камеры.

Предупреждение: некоторые камеры Canon не поддерживают ручную вспышку

. Это происходит только на некоторых камерах Canon, но стоит проверить наличие этого центрального штифта при покупке Canon.

Как отремонтировать горячий башмак вспышки Canon

Конрад Эрб, Conrad Erb Photography.

Эта статья состоит из нескольких частей:


Июль 2019 г. Примечания по обслуживанию

Это руководство было вручную написано Конрадом Эрбом летом 2006 года. По собачьим меркам это 91 год назад. В человеческих годах это все еще давным-давно . С тех пор я снял около 200 свадеб, начал выполнять довольно много организационной работы, начал сдавать объективы Canon в аренду фотографам Филадельфии в Филадельфийской библиотеке объективов, присоединился к стартапу в области технических изображений и анализа, который использовал аэрофотосъемку. чтобы обслуживать клиента из списка Fortune 500, пережил ракетный обстрел за границей во время какой-то документальной работы, купил дом, присоединился к хору и проехал около 50 000 миль на различных мотоциклах.

Эта страница последний раз обновлялась в июле 2019 г., но активно не поддерживается. Эта страница предназначена только для справочных/архивных целей. Если вы здесь, чтобы решить проблему со вспышкой Canon, продолжайте читать, потому что Canon не сильно изменила технологию подключения вспышки.

Если вы хотите увидеть работы свадебного и праздничного фотографа Конрада Эрба, вам сюда!

Введение и отказ от ответственности

отказ от ответственности:

После написания руководства я получил огромное количество положительных отзывов от фотографов (особенно фотографов за пределами США), которые использовали эти методы на многих камерах Canon, включая 1 .6 кроп (серия Canon XXXD) и полные кадры (серия 5D, серия 6D, серия 1D). По моим оценкам, это сэкономило фотографам сотни тысяч долларов на ремонте на объектах Canon (извините, Canon). ОДНАКО ваша камера.

Итак, это только для ознакомительных целей . Любой ремонт вашего оборудования вы выполняете на свой страх и риск . Кроме того, не будьте идиотом с высоким напряжением. НЕ открывайте вспышку Canon, если вы точно не знаете, что делаете. Заряженный конденсатор может серьезно повредить вам .Если вы испортите свою камеру или отправитесь в больницу из-за того, что испортили вспышку, это ВАША вина, а не моя.

Я не специалист по вспышкам Canon. У меня нет никаких отношений с Canon. Я всего лишь парень с несколькими инструментами и заинтересованный в том, чтобы моя вспышка Canon работала. Действуйте на свой страх и риск!

Все ясно?


Здорово! Так. Меня зовут Конрад, и я свадебный фотограф. Вспышка действительно важна для моей работы (и я стараюсь использовать ее правильно, что означает отражение вспышки и вспышку вне камеры и почти никогда не направленную съемку).Если вы не знаете, что означают эти термины, сделайте себе огромное одолжение и ознакомьтесь с фантастической флеш-работой Дэвида Хобби по адресу Strobist.com или учебными пособиями Нила ван Никерка ).

После тысячи кадров на камеру, вы можете обнаружить, что ваша камера внезапно перестает правильно обмениваться данными со вспышкой. Это может привести к тому, что 1) вспышка вообще не сработает (очень неприятно) ИЛИ 2) вспышка срабатывает только на полную мощность, потому что связь TTL не работает (вероятно, тоже не то, что вам нужно).

Вспышки Canon могут выйти из строя по многим причинам, и мы не можем решить все из них (например, если вы уронили вспышку, и она больше не срабатывает, вы можете только отправить ее обратно в Canon. Если она намокнет , не шутите с этим.) Многие проблемы со вспышкой не решить без посещения заводских ремонтных центров Canon . Однако некоторые из наиболее распространенных проблем можно решить, потратив немного времени и усилий.

Прежде чем продолжить, проверьте две вещи (очевидные, но вы можете их не заметить) :

1) Что вспышка работает нормально сама по себе (можно поставить на другую камеру или нажав кнопку ‘ТЕСТ’ и вручную изменить настройки мощности с самого низкого на самый высокий).

2) Если в вашей камере есть пользовательские настройки вспышки, убедитесь, что вспышка настроена на срабатывание! На Canon 20D проверьте пользовательскую функцию 07.

На этом этапе вместо того, чтобы звонить производителю камеры и запрашивать обслуживание, вы можете выяснить, имеет ли какое-либо отношение к проблеме горячий башмак вашей вспышки (та часть, где вспышка находится сверху камеры).

Все мои проблемы со вспышкой требовали небольшого ремонта горячего башмака, и ниже приведена краткая демонстрация того, что вы можете сделать, если ваша вспышка не распознается вашей камерой.


Как затянуть башмак вспышки Canon

Звучит очевидно, но первое, что нужно проверить, это то, что вспышка надежно закреплена в башмаке вспышки и включен ли переключатель! Убедившись, что во вспышке свежие батарейки, полностью вставьте ее в горячий башмак и включите.

После этого проверьте, не ослаблен ли горячий башмак. Установив вспышку на камеру, слегка встряхните камеру или надавите на корпус вспышки. Вспышка качается в ботинке туда-сюда? Вы видите шевелящееся пространство между башмаком вспышки и камерой? См. ниже обычный и свободный башмак для вспышки.

На изображении выше показан обычный башмак для вспышки с передним давлением на вспышку. нет места между башмаком и корпусом камеры . Контакты подключения ETTL едва видны. Сравните это с изображением ниже.

Незакрепленный башмак заглушки означает, что заглушка качается вперед под небольшим давлением, четко видя соединительные штифты ETTL. Сравните с изображением выше.

Если горячий башмак вспышки ослаблен, винты башмака вспышки следует затянуть.

Чтобы затянуть винты, вам понадобится ювелирная отвертка. Их можно купить в местном хозяйственном магазине за несколько долларов.

Отвертка.

Положите светлую ткань на хорошо освещенную рабочую поверхность (чтобы не потерять маленькие винты) и получите четкое представление о башмаке вспышки.

Камера, готовая к операции. Обратите внимание на яркое освещение.

С помощью отвертки поднимите черный горячий башмак и сдвиньте его назад.Вы заметите, что пластина горячего башмака имеет изогнутую кромку и зубцы, которые «цепляют» части горячего башмака. Если пластина не выдвигается легко, не применяйте силу . Внимательно посмотрите на защелки, осторожно нажмите на них, и пластина должна выскользнуть (к вашему сведению, пластина позволяет штифтам вспышки быстро входить в горячий башмак. Без пластины установка вспышки становится настоящей головной болью). .).

Осторожно поднимите пластину.
И потянув обратно…

Вы должны увидеть четыре винта по углам башмака, один большой круглый контакт «триггер» и четыре маленьких круглых контакта связи ETTL. Затяните винты в углах.

Удаление винтов в углах башмака вспышки. ..
(на изображении выше вы видите нижний правый и верхний левый винты, потому что другие винты отсутствуют, потому что я затягиваю башмак вспышки так, см. ниже дополнительную информацию о том, как заказать дополнительные винты.)

Рассмотрите возможность использования Loctite

Примечание. Я начал затягивать эти винты каждые несколько недель. Если вы часто затягиваете, вы можете найти немного Loctite (в основном клей для винтов) и нанести его на резьбу винта, прежде чем закручивать его обратно. Будьте осторожны с Loctite — я не думаю, что он проводит электричество, поэтому используйте чуть-чуть и держать подальше от контактов вспышки . Любой Loctite на контактах вспышки может прервать связь между вспышкой и камерой, что сделает невозможным использование автоматического ETTL.

Это Loctite. Я купил свой в местном хозяйственном магазине за несколько долларов.

Если вы потеряете винты

Если вы полный недотепа, как я, вы можете потерять несколько винтов в этом процессе, и вы обнаружите, что их трудно заменить. В большинстве хозяйственных магазинов нет таких винтов. Вы можете попробовать наборы для ремонта очков, но большинство маленьких винтов из этих наборов слишком тонкие, слишком длинные или не сидят заподлицо с башмаком вспышки (они создают неровности на башмаке и могут помешать полному скольжению вспышки на башмаке). . Если вам нужны дополнительные винты, позвоните в отдел запасных частей Canon USA по телефону 732-521-7230 и выберите вариант 1. Попросите номер детали CB18049 и убедитесь, что он будет работать с вашей камерой.

Я заказал их в конце 2006 года, и они стоят 24 цента каждый и 6 долларов за доставку. Неплохая сделка, чтобы решить проблему раз и навсегда!

После того, как винты будут затянуты, задвиньте пластину башмака вспышки обратно (здесь нет изображения — просто не применяйте силу. Она должна легко садиться). Проверьте свою вспышку в ручном режиме и режиме ETTL.


Сработало?

Если ваша вспышка работает, поздравляю, и я бы рекомендовал держать отвертку в сумке вместе с несколькими дополнительными винтами на случай, если вы потеряете их в следующий раз, когда попытаетесь затянуть. Я обнаружил, что башмак для вспышки может разболтаться в неудобное время (последний раз, на съемках на Карибах!).

Если это не решит проблему, продолжайте…


Как проверить наличие проблемы с переключением горячего башмака вспышки камеры Canon

Если башмак вспышки не качается, а вспышка по-прежнему не работает, проблема может заключаться в том, что камера не знает, когда вспышка установлен, а переключатель вспышки не работает должным образом.

Вот как это можно узнать:

1) Установите внешнюю вспышку в горячий башмак.

2) Нажмите кнопку, чтобы отключить внутреннюю вспышку.

Верно. Установите внешнюю вспышку , а затем нажмите кнопку, чтобы открыть внутреннюю вспышку . Выдвигается ли внутренняя вспышка и попадает во внешнюю вспышку (вызывая ошибку 05 на Canon 20D)? Если да, возможно, переключатель вспышки отсутствует и его необходимо заменить.


Если ваша камера выдвигает внутреннюю вспышку с установленной внешней вспышкой, а затем показывает ОШИБКУ 05, вам, вероятно, повезло! Ваш переключатель вспышки, вероятно, отсутствует и может быть легко заменен.


Если вы никогда не видели, это ОШИБКА 05.

Немного предыстории происходящего: На корпусе Canon есть небольшая пластиковая заглушка, скрывающаяся под левым выступом башмака вспышки. Штекер прижимается, когда вы устанавливаете вспышку, сообщая камере, что нужно поговорить с этой вспышкой, отключая использование внутренней вспышки. Если пластиковый переключатель каким-то образом потеряется (упадет внутрь камеры или выпадет), ваша внешняя вспышка не будет работать, потому что камера не будет знать, когда установлена ​​внешняя вспышка.

Наверх…


Внимательно осмотрите свой флэш-башмак. Если переключатель вашей камеры не поврежден, вы должны заметить, что черная пластина вспышки имеет два контакта, по одному с каждой стороны. Найдите под левым штырем небольшую пластиковую заглушку. У меня нет изображения того, как это ДОЛЖНО выглядеть, потому что обе мои камеры нуждались в этом ремонте. Однако, глядя на изображение ниже, белая пластиковая заглушка должна быть в том же месте, где вы сейчас видите небольшой кусочек металлической скрепки, выглядывающий из-под штыря пластины горячего башмака.


Видите маленькую серую металлическую деталь под штырем, справа от латунной части штыря? Именно там должна быть белая пластиковая заглушка на вашем Canon 20D.

Если вы не видите вилку, ее замена может решить проблемы с флэш-памятью. Давайте начнем!

Найдите скрепку. А еще лучше найдите несколько клипс разной толщины, потому что вы хотите, чтобы клипса подходила без слишком большого люфта. Я использую стандартную «большую» скрепку, которую можно найти в большинстве магазинов канцтоваров в США.Я бы предположил, что это примерно 1,5 дюйма в длину (примерно 4 сантиметра в длину).

Обычная офисная скрепка.

Купите что-нибудь, что позволит вам аккуратно разрезать скрепку, не сгибая ее. Я использую инструмент, похожий на плоскогубцы, который выглядит так:

Разновидность плоскогубцев. Я не знаю технического названия.

Снимите флэш-пластину, как и раньше. Отвинтить все четыре угловых винта и положить их в безопасное место .Аккуратно снимите башмак вспышки и положите его в безопасное место. Вам останется только смотреть на черный металлический корпус и пять металлических контактов (четыре маленьких для проприетарной связи ETTL, один большой, который служит триггером для обычных вспышек).

Область обуви готова к операции.

Проверьте скрепку, чтобы убедиться, что она плотно входит в отверстие с левой стороны. Совет: постарайтесь найти самую толстую скрепку, которая будет легко входить в отверстие.Если зажим слишком узкий, он может не остаться на месте. Когда у вас будет нужная скрепка, используйте плоскогубцы, чтобы отрезать кусок длиной 4-5 мм (около 1/4 дюйма для американцев). См. иллюстрацию для приблизительного сравнения размеров с башмаком вспышки. Держите скрепку под рукой, потому что, если вы не сделаете это правильно с первого раза, вы можете скрепить еще один кусочек. (Если вы отрежете кусок слишком коротко, он просто не будет работать должным образом, когда у вас установлена ​​внешняя вспышка. Если вы отрежете кусок слишком долго, он будет слишком высоко прижиматься к пластине башмака и затруднит установку внешней вспышки. в горячем башмаке боль.)

Правильный размер кусочка скрепки.

Аккуратно вставьте новый переключатель в отверстие с левой стороны. Не давите на него слишком сильно, потому что вы можете протолкнуть его полностью и никогда не выйти. Переключатель должен аккуратно сидеть в отверстии на расстоянии около 4 мм (около 1/8 дюйма).

Новый переключатель, сделанный из скрепки, сидящей в камере.

Установите башмак вспышки обратно и затяните винты.

Установка башмака вспышки на место.

Вы должны заметить новую часть (которую я буду называть переключателем), выглядывающую примерно на 2 мм над башмаком вспышки. Увидеть ниже.


Выглядывает переключатель.

Наденьте черную пластину-вспышку. опять же, переключатель должен быть едва заметен под вспышкой.


Верх переключателя виден над самым большим контактом вспышки и справа от полированной части пластины вспышки.


Сработало?

Установите внешнюю вспышку и попробуйте. Если это работает, поздравляю. Если это не сработает, то ваш переключатель может быть недостаточно длинным. Сделайте другой переключатель на 1 или 2 мм длиннее и повторите попытку.

Я отремонтировал оба горячих башмака для вспышки Canon 20D с помощью описанных выше методов, и с тех пор у меня не было проблем. Я также получил сотни писем от других пользователей Canon, в которых говорилось, что ремонт помог их Canon RebelS (многие версии) и множеству других камер Canon, включая 20D, 30D, 40D, 50D и 5D.

Наверх…


Если у вас возникнут дополнительные проблемы, не стесняйтесь связаться со мной через мой текущий сайт. Я не кусаюсь. Я не могу обещать, что смогу помочь или ответить на каждое письмо лично, но я стараюсь отвечать как минимум на 50%. Будьте конкретны. Чем конкретнее ваш вопрос и чем больше подробностей вы предоставите, тем больше шансов, что я смогу помочь .


Если эта информация была вам полезна, отлично! Если вы хотите выразить свою признательность в денежной форме, подумайте о том, чтобы сделать небольшое пожертвование в поддержку работы организации «Врачи без границ», или сделать пожертвование в помощь пострадавшим от землетрясения в Японии через ЮНИСЕФ, или помочь поддержать международное развитие и работу по оказанию помощи Центральному комитету меннонитов.

Copyright Conrad Erb 2006, Conrad Erb Photography.

свяжитесь со мной по адресу: flash (AT) conraderb (DOT) com

Наверх. ..


Дорогой Конрад,

В течение трех месяцев я сходил с ума из-за «осечек» 580ex mkii … пока не прочитал ваше краткое руководство о том, как установить новый штифт спускового крючка в башмак вспышки.

Гениально!

Так что это письмо в качестве благодарности за простое исправление, которое избавило меня от многих разочарований!

С наилучшими пожеланиями,

Крейг, Западное побережье Шотландии, Великобритания.


Я просто хотел поблагодарить вас за ваш урок по ремонту расшатанного горячего башмака.

Я макрофотограф, и возможность использовать внешнюю вспышку имеет первостепенное значение. Я просто затянул винты, и теперь я могу использовать вспышку с нестандартным рассеивателем без необходимости вручную возиться с основанием, чтобы заставить контакты работать.

Ваше здоровье! Надеюсь, у тебя отличный день. Дэниел


Дорогой Конрад,

Вы помогли мне, рассказав, как починить фонарик с помощью скрепка, спасибо большое!! Я очень рад, что он снова работает!

С уважением,

Каспер, Нидерланды

Наверх. ..

Эй, мужик! Спасибо за подробности! Моя обувь 5D3 пошатнулась на свадьбе в прошлую субботу. Ваш учебник только что спас его от поездки в канон! Помимо членства в CPS, это, вероятно, все равно было бы жестоким ремонтом. Заняло у меня менее 5 минут и отлично все исправило.

Еще раз спасибо.

Брюс


Привет!

У меня перестали работать триггеры на одной камере для наших стробоскопов. И благодаря вашему мастер-классу я все исправила! Так что я просто хотел сказать спасибо! Кроме того, у меня не было скрепок, но у меня были кнопки для большого пальца, поэтому я использовал их, чтобы заменить резиновый переключатель, и он был идеального размера!

Спасибо! Спасибо!

Кристина


Привет,

Я только что снова наткнулся на вашу статью «Как отремонтировать горячий башмак для вспышки Canon» и не помню, благодарил ли я вас, когда с вашей помощью починил свой 20D.Я немного скептически отнесся к использованию металла (поскольку оригинал был пластиковым), но с тех пор, следуя вашим инструкциям, моя вспышка работает правильно. Я скажу, что это было довольно давно, так как у меня есть купе 7D уже несколько лет. Но я просто хочу сказать, что благодаря вам был сделан ремонт, и я также купил резервную копию, у которой был свободный горячий башмак, и благодаря вашей статье я легко это починил. Я редко использую свой 20D, но ремонт все еще хороший после всего этого времени. Еще раз спасибо, что нашли время опубликовать эти статьи.


Привет, Конрад!

Мой Canon 7D сообщает мне, что не может открыть внутреннюю вспышку, потому что к ней прикреплена вспышка.

Текущая проблема у меня…

Я снял горячий башмак, чтобы посмотреть, застрял ли штифт и нет ли штифта. В ПОРЯДКЕ. Так что механизм, который активирует булавка, должен быть сломан. Я попытался поставить горячий башмак обратно, но винты не закручиваются. Есть какие-нибудь мысли?

Я отправлю камеру в Canon, и пусть они исправят проблему с булавкой.Думаю, я мог бы просто приклеить горячий башмак к камере и позволить им разобраться с этим.

Спасибо

Майкл

(Я ответил ему по электронной почте)


Привет, Конрад, прежде всего спасибо за чрезвычайно полезный пост о ремонте флешки!

Пишу, потому что, к сожалению, моя камера (600d T3i) была подключена компьютерным кабелем к китайскому моноблоку на 160 Вт через переходник с горячим башмаком, китайский моноблок был подключен к неисправной розетке на 110 В (возможно, ослабли контакты) моя жена по ошибке наступила на питание моноблока кабель и вспышка моноблока срабатывали несколько раз подряд с перерывами, в результате чего на моноблоке сгорела лампа-вспышка.

Теперь моя камера распознает любую установленную вне камеры вспышку, но не срабатывает, а также не связывается с каким-либо передатчиком, поэтому может срабатывать любые другие вспышки, встроенная вспышка работает, но безуспешно на нескольких вспышках с любым передатчиком

Надеюсь, я хорошо объяснил. Если вам нужно изображение установки, я могу загрузить его для дальнейшего понимания. .. Мне кажется, что короткое замыкание повредило внутренние компоненты камеры, и на самом деле я очень обеспокоен и не знаю, что делать. Мы будем очень признательны за любой вклад или полезную ссылку с технической информацией, поскольку информации, доступной в Интернете, довольно мало.

Спасибо на миллион вперед

Эд

(Я ответил ему по электронной почте)


Привет,

Я француз (извините за мой плохой английский), и у меня проблема с моей вспышкой ex 430 exII.

он не включается!

Все было хорошо в конце недели (я обычно использовал вспышку), но через 2 недели вспышка не включается.

Никогда не падай. Я не понимаю.

Я проверяю и меняю батарею, но это всегда бесполезно.

Как вы думаете, это может быть предохранитель? Если да, не могли бы вы помочь мне изменить его?

У вас есть другое мнение об этой проблеме? Заранее большое спасибо за помощь и ответ

С уважением

Гийом

(Я ответил ему по электронной почте)


Конрад,

Просто присылаю небольшую благодарственную записку за вашу информативную маленькую страница по устранению незакрепленного горячего башмака на камере Canon.

В моем случае это была модель из линейки EOS.

Меня раздражало выскакивание встроенной вспышки (и получение этого страшное сообщение об ошибке) каждый раз, когда я поворачивал камеру боком для вертикальный выстрел.

Моя вспышка Speedlite 550EX довольно мощная и явно не неплохая связь один раз повернулась боком.

Ваш учебник был простым и точным.

Я сделал менее чем за 5 минут.

Еще раз спасибо!

Эфраин


Здравствуйте, я недавно нашел вашу статью в Интернете о фиксации горячего башмака Canon с помощью скрепки.Я следовал вашим инструкциям и заставил всплывающую вспышку снова всплыть на несколько попыток, а затем снова та же проблема. Я пытался вырезать разные размеры, чтобы посмотреть, работают ли они, и я продолжаю сталкиваться с одной и той же проблемой или вообще не работать. На данный момент я застрял, я думаю, я точно не знаю, как я могу заставить его работать. Я надеюсь, что вы можете дать мне некоторые указания по этому поводу. Я был бы очень признателен за любую помощь, которую вы можете мне предложить. Ваша статья кстати отличная. С нетерпением жду Вашего ответа.

                              Спасибо, Джо.

(Я ответил ему по электронной почте)


Меня зовут Хуан, я свадебный фотограф из Портленда, штат Орегон.

У меня было много осечек и много случайных вспышек на полной мощности когда снимал на ТТЛ. Любая вспышка, которую я ставил на свой 5DMKII, делала то же самое, но сегодня я снимал событие в Сиэтле и ясно видел вспышка сильно болтается. Так что я знал, в чем проблема, но я не знал как это исправить, потому что я не мог видеть ни одного винта.

Я пошел в хозяйственный магазин и купил один из этих 4-в-1 менее чем за $2, я следовал вашим инструкциям и вуаля! Сейчас все плотно.

Итак, я хочу поблагодарить вас за то, что вы потратили часть своего времени, чтобы поделиться тем, как исправить Эта проблема.

Кстати, отличная фоторабота!

Еще раз спасибо!

Хуан


Замечательная веб-страница, которую вы создали для инструкций по ремонту вспышек Speedlite.

У меня был небольшой вопрос к вам, и, надеюсь, у вас будет минута или около того, чтобы ответить: я нашел старый Vivitar 2800 в своем шкафу и в неудачный момент решил просто установить его прямо на свой корпус 5D Mark II.Я вставил несколько свежих батареек и щелкнул выключателем. Я сделал пару снимков, но вспышка так и не сработала. Подозреваю, что он не функционален.

Сразу после этого я протестировал 480 EXII, и он работал хорошо. Мой вопрос к вам: поскольку Vivitar никогда не стрелял, когда он был установлен на корпусе 5D II, мог ли я причинить какой-либо вред схемам моего тела? Основываясь на своем опыте использования вспышек, не могли бы вы посоветовать? Есть ли способ подтвердить это?

Большое спасибо за ваше время и отличный веб-ресурс.

Рохан

(Я ответил ему по электронной почте)


Конрад!

Я не мог использовать вспышку при портретной съемке, потому что мой горячий башмак болтался! Моя камера прошла через множество событий, и я почти собирался ее уничтожить! задние 2 винта были смехотворно ослаблены.

миллион благодарностей

Коди Саймон


Проблема, с которой я столкнулся, не может быть найдена ни на одном сайте в мире, и я чувствую, что я единственный человек, который занимается этим.Пластиковый переключатель на горячем башмаке при движении вверх попадает под металлическую пластину. Когда я переворачиваю камеру (Canon t2i) вверх дном, пластиковый переключатель выпадает обратно. Должно быть, это проблема, почему, хотя я устанавливаю вспышку на свою камеру, встроенная вспышка все равно выскакивает. Помоги пожалуйста. Какие-либо предложения?

Клиффорд

(Я ответил)


Привет, Конрад!

Я нашел вашу замечательную книгу «Как отремонтировать горячий башмак для вспышки Canon».

К сожалению, после того, как я попытался отремонтировать его самостоятельно.

Теперь у меня есть небольшая проблема, но я надеюсь, что вы знаете, что делать.

Я удалил четыре винта пластины вспышки. Пытаясь выяснить, работает ли микропереключатель, я использовал маленькую отвертку, чтобы нажать на него. Возможно ли, что я переместил его вниз в камере?

Я попытался закрутить винты, но они не затягиваются.

Итак, мое объяснение этому заключается в том, что микропереключатель установлен с отверстием для винтов на пластине, которая упала внутрь камеры?

Вы знаете, как камера выглядит внутри и прав ли я?

С уважением из Германии

Герхард


Я надеюсь, что ваша электронная почта все еще работает!

Я видел ваш веб-сайт, и ваша информация была потрясающей помощью!

У меня есть еще один вопрос — моя вспышка имеет тенденцию не срабатывать.После этого мне приходится трясти, шевелить или слегка крутить вспышку в течение секунды, после чего она срабатывает как обычно.

Я предполагаю, что это связано с «связью» между вспышкой и горячим башмаком? Я не уверен… 🙁

Пожалуйста, порекомендуйте!

Спасибо!

Доминик

(Я ответил)


Привет
Моя старая встроенная вспышка 20D решила, что она не будет работать. Я нашел ваш веб-сайт, прочитал статью. Поскольку камера старая и много раз использовалась, я подумал, что, скорее всего, она была немного грязной.Я только что включил вспышку как раз перед тем, как она перестала работать. Как только я узнал с веб-сайта, где находится активирующий штифт переключателя, он сразу же заработал.
Большое спасибо.. Расти


Что такое горячий башмак? — Улучшить фотографию

Горячий башмак (иногда его называют «горячий башмак») — это металлический кронштейн на верхней части камеры с электрическими контактами, к которому можно подключить внешнее устройство (например, вспышку). Большинство цифровых зеркальных камер оснащены горячим башмаком, а компактные камеры — нет.

Ножка внешней вспышки вставляется в скобу горячего башмака. На вспышке есть колесо, чтобы надежно зафиксировать ее на камере. После прикрепления вспышка предотвращает активацию всплывающей вспышки. Вспышка создает цепь между башмаком и контактами. После замыкания цепи вспышка сработает при нажатии спуска затвора. Преимущество установки вспышки на горячий башмак состоит в том, что это дает фотографу более мощную внешнюю вспышку.Большинство вспышек или внешних вспышек могут излучать больше света на большее расстояние, чем всплывающая вспышка вашей камеры: вспышка на камере может освещать объект на расстоянии не более 10-12 футов, а внешняя вспышка может достигать примерно 150 футов.

Горячий башмак, который выглядит как квадратная буква «U», имеет металлическую точку контакта в центре. (Многие камеры также имеют собственные конструкции с дополнительными металлическими контактами.) Камера и вспышка должны иметь совпадающие контакты, через которые они обмениваются информацией о том, когда и как долго срабатывать, а также информацией о расстоянии между объектом и вспышкой.

Именно благодаря электрическому обмену знаниями родился термин «горячий башмак». Более ранние камеры (до 1970-х годов) также имели аналогичный U-образный кронштейн, называемый «холодным башмаком» или «башмаком для аксессуаров», но без электронных контактов. Вместо этого вспышка была подключена к камере с помощью провода, идущего от вспышки к разъему на камере. Когда к «холодному башмаку» добавили электрические контакты, он стал «горячим» — теперь он известен как «горячий башмак».

Схема горячего башмака зависит от производителя, а это означает, что для полной функциональности вам потребуется купить вспышку, изготовленную специально для вашей марки камеры.Вы можете использовать вспышку Nikon на Canon, но вы потеряете некоторые функции и вам нужно будет приобрести дистанционный триггер. На рынке также есть вспышки сторонних производителей, которые предназначены для вашей камеры как менее дорогой вариант.

Вы также можете снять вспышку с камеры, чтобы создать творческое освещение. Существуют беспроводные передатчики, которые можно надеть на горячий башмак и вызвать вспышку. Некоторые беспроводные передатчики передают одну команду только для запуска вспышки, в то время как другие позволяют использовать более сложные команды, как если бы вспышка была подключена напрямую через горячий башмак.

Но внешние вспышки — не единственное устройство, которое можно подключить к горячему башмаку. Другие аксессуары включают в себя геотаггер/GPS-приемник, спиртовой уровень, стереомикрофон-пушку или радиопередатчик для дистанционной вспышки. Есть даже отражатели или рассеиватели, которые можно подключить к горячему башмаку! И давайте не будем упускать из виду опцию Wi-Fi — есть устройства, которые могут вставляться в горячий башмак и с соответствующим приложением позволяют вам удаленно просматривать изображения на планшете или смартфоне. Некоторые приложения даже позволяют вам управлять некоторыми функциями камеры, включая диафрагму, затвор, ISO и баланс белого.Адаптеры с горячим башмаком могут даже включать студийный свет!

Canon Speedlite 580EX-II Горячий башмак, ремонт своими руками

СВЯЗАННЫЕ СТАТЬИ
Дорога к победе начинается с чистого датчика | Очистка фокусного экрана и сенсора зеркальных фотокамер | Очистка видоискателя EOS 5D MK II | Исправление микропереключателя Canon Hotshoe | Canon EF 70-200MM f/2. 8 Устранение дребезжания | Пользовательская функция вспышки Canon Speedlite 580EX-II (PDF)

ВНИМАНИЕ! ОПАСНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКА!
Пожалуйста, прочитайте Комментарий 23 и осознайте риски, прежде чем пытаться исправить это своими руками.Кроме того, если это ваш первый раз, полезно запомнить порядок, в котором предметы разбираются.

Я ненавижу, когда производители выпускают продукты, которые не только не соответствуют их обещаниям, но и явно недостаточно протестированы. Когда Canon выпустила вспышку Speedlite 580EX II, она стала более пыле- и водостойкой, на 20 % сократила время перезарядки и повысила надежность связи благодаря прямым контактам. У меня были предыдущие модели вспышек Canon, а именно 550EX и оригинальная 580EX , ни одна из них не доставляла мне проблем со связью или за годы интенсивного использования (могут быть исключения).Насколько я понимаю, связь всегда была очень надежной — она не прерывалась и поэтому нуждалась в обязательном ремонте NO . Итак, если вы попали на эту страницу, потому что ваш 580EX II ведет себя неадекватно: грубая передержка, ETTL переключается на TTL и иногда не срабатывает, добро пожаловать в мой клуб — членство бесплатное 🙂 фиксируется довольно легко.

Модель 580EX II оснащена прочной монтажной ножкой и быстроразъемным механизмом блокировки.К сожалению, этот новый дизайн имеет одну оговорку, поскольку все больше и больше пользователей обнаруживают, что в этом самостоятельном исправлении необходимо удалить три винта. Начните с удаления первого и второго четырех винтов и разъема проводки, чтобы удалить. Этот набор винтов просто фиксирует крышку, которая защищает печатную плату от воздействия. Удалите эти винты, чтобы открыть последнюю четверку винтов, стягивающих металлическую ножку. Я рекомендую отсоединить кабель в сборе, чтобы сделать обслуживание ножки более удобным.Разъем идет только в одном направлении, поэтому ошибиться невозможно. Как только эти винты оторвутся, металлическая ножка в сборе покачивается, и вы увидите быстросъемный механизм и механизм блокировки. Обратите внимание на быстросъемную кнопку блокировки, внутри которой находится крошечная пружинка, которая может легко выпасть, хотя ее несложно собрать заново. обратно к молдингу (слева). Если у вас не получается с первого раза, продолжайте пробовать.. он может соответствовать только определенным образом, и вы не можете ошибиться. (следующее изображение может помочь) Глядя на пружинный ансамбль с другой точки зрения, здесь показано, как правильно вписывается деталь в молдинг. Используйте направление пружины в качестве руководства, и все будет в порядке. Обратите внимание на эту конкретную пружину и отметьте, что вы собираетесь вернуть ее на место, если она оторвется. Чтобы избежать этого, я настоятельно рекомендую вам удерживать эту часть и поднимать верхнюю часть, когда вы отсоединяете провода, чтобы обе пружины не прыгали как кролики.Убедитесь, что эти два подпружиненных винта затянуты. Если они требуют затяжки, убедитесь, что вы не перетянули их. Как только эта крышка снимется, вы увидите 3-й квартет винтов, которые нужно проверить и затянуть при необходимости (они затягивают металлическую ножку).

Подводя итог, я благодарен, что такие проблемы можно легко решить в домашних условиях (единственные необходимые инструменты — крошечная отвертка Philips PH000 (+) и терпение). Единственная другая неприятность с этой вспышкой — это совершенно неинтуитивный переключатель Master to Slave или его отсутствие! Я также использую свои вспышки Speedlite со студийными зонтами, поэтому мне приходится мириться с глупостью этой рассеянной «функции» при работе в ведомом режиме.

Если эта статья помогла вам, рассмотрите возможность сделать небольшое пожертвование.
Все дополнения принимаются с благодарностью. Большое тебе спасибо!

4.633000 114.384700

Нравится:

Нравится Загрузка…

Проблемы со вспышкой 580ex-IICanoncanonDIYСделай самПроблемы с ETTL в TTLвспышкиполная мощностькак исправитьjan shimloose hotshoeoverexposedshimworldspeedliteSPEEDLITE 580EX-II HOTSHOE FIXSpeedlite проблемы

Что такое крышка горячего башмака? — Примечания к объективу

Canon EOS M6II Крышка горячего башмака

Что такое крышка горячего башмака?

Крышка для горячего башмака — это небольшой защитный чехол, который вставляется в горячий башмак камеры, когда он не используется. Его основная задача — защитить электрические контакты под ним от пыли, влаги и грязи. Кроме того, крышка повышает устойчивость горячего башмака и оптимизирует контуры вашей камеры. Маленький чехол для горячего башмака, один из самых недооцененных фотоаксессуаров, — недорогой способ избавить себя от многих проблем.

Чехлы для горячих башмаков также используются в качестве эстетического аксессуара. Доступно множество декоративных вариантов, включая модели из дерева или обработанного металла. Однако обратите внимание, что эти чехлы не являются универсальными.Даже если вы можете использовать одну вспышку на камерах нескольких производителей, это не означает, что их крышки горячего башмака подойдут друг к другу.

Как используется чехол для горячего башмака?

Чехол для горячего башмака — это очень простой и интуитивно понятный аксессуар. По сути, всякий раз, когда вы не используете горячий башмак для крепления внешней вспышки или другого аксессуара, вы вдвигаете крышку внутрь. В отличие от вспышек, крышки не имеют фиксирующего механизма, они удерживаются на месте за счет трения и/или простых пружинных зажимов. .Если ваша крышка горячего башмака не имеет экзотического дизайна, вам не нужно ничего разблокировать или отстегивать, чтобы снять ее. Плотно сдвиньте его к задней части камеры. Замена — это обратная процедура, просто вставьте ее в колодку до упора с разумным усилием.

Из-за фрикционной посадки чехлы для горячих башмаков могут ослабевать по мере износа, вплоть до того, что они могут соскользнуть незаметно для вас. Вот почему чехлы для горячих башмаков вместе с наглазниками являются одними из наиболее часто теряемых аксессуаров для фотоаппаратов.Некоторые чехлы имеют прорезиненное покрытие для улучшения трения, но и оно со временем изнашивается. Если вы заметили, что ваша крышка ослабла, вы ничего не можете сделать, кроме как заказать запасную. Убедитесь, что вы заказываете правильную модель для вашей камеры, чтобы избежать проблем с установкой или эксплуатацией.

Некоторые камеры со встроенной вспышкой могут не активировать ее, если в горячем башмаке есть что-то, включая крышку. Эти камеры обычно имеют микропереключатель под одной из направляющих, который сообщает камере, что подключена внешняя вспышка, отключая встроенную.Если такая камера поставляется с крышкой для горячего башмака от производителя, она обычно разработана таким образом, чтобы не мешать переключателю, но сторонние аксессуары могут быть не такими умными. Когда это возможно, безопаснее всего заказать оригинальную замену.

Беззеркальная камера Fujifilm X-T3 с оригинальной крышкой для горячего башмака / фото Федерико Боттоса

Вам нужен чехол для горячего башмака?

Многие камеры поставляются уже с крышкой для горячего башмака, и лучше не снимать ее до тех пор, пока вам не понадобится использовать горячий башмак для вспышки, шнура TTL или другого аксессуара.Современные «горячие башмаки» намного сложнее, чем простые двухштырьковые модели эпохи до TTL-пленки. В дополнение к обеспечению сложной связи для измерения вспышек, горячие башмаки в настоящее время служат портами для подключения различных аксессуаров. Например, на Canon M6II, в дополнение к пяти основным контактам вспышки, есть полоска крошечных контактов 21 , используемых для связи с дополнительным электронным видоискателем, который крепится к горячему башмаку.

Это много контактов, и с такой карманной камерой легко обнаружить, что они пришли в негодность из-за пыли или грязи.Крышка горячего башмака (которая поставляется с M6II) помогает предотвратить это. Башмак Sony Multi Interface, установленный на всех их последних камерах, также оснащен контактами 24 для обеспечения связи с модулями GPS и WLAN, внешними микрофонами или электронными видоискателями. Загрязнение, замыкание или повреждение этих контактов может привести к поломке электроники камеры.

Помимо защиты электронных контактов, крышка горячего башмака также обеспечивает физическую защиту горячего башмака. Поддерживая направляющие с обеих сторон горячего башмака, крышка снижает риск их изгиба, если ваша камера во что-нибудь врежется. Закрытие открытых краев также делает вашу камеру более обтекаемой, уменьшая риск зацепиться за одежду или разделители сумок.

Несмотря на то, что производители камер предоставили чехлы для «горячих башмаков», они почти исключительно предназначены для защиты, многие сторонние опции имеют дополнительные функциональные возможности. Популярным дополнением к обычной крышке горячего башмака является спиртовой уровень.Другой подход, ориентированный на меньшие камеры в стиле дальномера, заключается в том, чтобы интегрировать ручку для большого пальца в крышку для улучшения обращения. Наконец, существуют различные металлические, деревянные или пластиковые модели, украшенные декалями, красками или гравюрами в эстетических целях. Декоративные крышки часто сочетаются с соответствующими плавными спусками затвора, ручками для большого пальца или чехлами.

Как запускать студийные вспышки с EOS 2000D и 4000D

Камеры начального уровня EOS 2000D (Rebel T7) и EOS 4000D не имеют центрального соединения в горячем башмаке, что делает невозможным запуск студийных стробоскопов или вспышек. Однако всегда есть выход.



Как видно на виде сверху на EOS 2000D (слева) и EOS 4000D (справа), горячий башмак не имеет центрального соединения. Эти камеры, в отличие от любой другой камеры, не могут запускать студийные стробоскопы/вспышки с помощью простых триггеров. Обычно центральное соединение и металлические стороны образуют цепь, запускающую студийный свет, когда шторка затвора открыта. Ко мне уже обратился один человек с вопросом о том, как использовать студийную вспышку с EOS 4000D, так что вот два решения.

Решение 1. Оптическое включение студийного стробоскопа

Если на эти камеры установить специальную вспышку Canon Speedlite, они будут нормально срабатывать. Практически все студийные стробоскопы имеют встроенную оптическую ведомую ячейку. Это предназначено для того, чтобы видеть импульс вспышки от другого источника света и синхронно запускать стробоскоп. В студийной среде это работает почти всегда. Так что нужна вспышка света, когда камере нужно, чтобы студийные вспышки сработали.

К сожалению, встроенная вспышка на этих камерах работает только в режиме E-TTL.Таким образом, всегда есть предварительная вспышка, которая запускает студийные стробоскопы до того, как произойдет фактическое экспонирование. Это означает, что вам нужно использовать вспышку Speedlite на горячем башмаке в ручном режиме вспышки.

Какая вспышка Speedlite?

Вам нужна вспышка Speedlite, специально предназначенная для Canon, с возможностью ручного управления и с прыгающей головкой. Отражающая головка предназначена для того, чтобы вы могли направить свет в сторону от объекта. Существует множество вариантов сторонних производителей или Canon. Я искал на eBay вспышку Speedlite 550EX и Speedlite 430EX, это старые устройства, и их можно было найти менее чем за 40 фунтов стерлингов.На самом деле более мощная вспышка Speedlite 550EX была дешевле, но она немного больше и тяжелее, чем 430EX.

Вы также можете использовать более современные устройства, такие как 270EX II, 320EX, 430Ex II, 580EX и 580EX II, но они могут стоить немного дороже.

Решение 2 – запуск студийного стробоскопа по радиоканалу

Можно использовать беспроводную радиосистему с отправителем (мастером) на камере и приемником (ведомым) на конце студийного стробоскопа. Раньше я использовал для этого свои 600EX-RT и ST-E3-RT из-за их большей дальности действия.Это довольно дорогой способ, даже если вы замените вспышку Speedlite 600EX-RT на вспышку Speedlite 430EX III-RT.

Сторонние товары от Yongnuo, а также Phottix являются более дешевым вариантом. У меня есть Yongnuo YN-E3-RT и ресивер YNE3-RX, а также набор Phottix Laso.

Приемники Yongnuo и Phottix снабжены кабелем для подключения устройства к студийным вспышкам. Самое дешевое решение — передатчик Yongnuo YN-E3-RT Speedlite и приемник YNE3-RX. Установите передатчик в ручной режим и подключите приемник к студийному свету.Мне нравится ресивер Yongnuo, так как кабель на самом деле вкручивается в устройство для надежного соединения.

Мне нравится это радиорешение, и у меня уже есть необходимые биты.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
