Механический ИК фильтр — дальность съемки, качество видео

Ни для кого не секрет, что большинство краж и прочих противоправных действий происходит с наступлением темноты. Уличить правонарушителей и привлечь их к ответственности помогает установка системы видеонаблюдения под ключ. Для того, чтобы получать чёткое изображение не только днём, но и ночью, в камерах используется инфракрасная подсветка. Но включение подсветки в светлое время суток становится причиной засветки и бликов на получаемом изображении. В связи с этим современные камеры оснащаются системой блокировки ИК-излучения при наличии внешнего освещения – механическими ИК-фильтрами, которые автоматически перемещаются в позицию между матрицей и объективом, отфильтровывая ИК-лучи.

ИК-подсветка в камерах наблюдения

Система инфракрасной подсветки состоит из панели, на которой располагаются светодиоды, обеспечивающие излучение, и светофильтра. Последний необходим, чтобы нарушителю было сложнее демаскировать устройство визуально. Картинка в инфракрасном свете получается монохромной, но при хорошей матрице всё равно остаётся достаточно чёткой и даёт возможность детально рассмотреть всё происходящее в кадре.

Дальность действия ИК-камеры

Одним из самых важных параметров ИК-подсветки является дальность её действия – то есть расстояние, на котором можно чётко различить объект без дополнительного освещения. На это влияет угол излучения. В некоторых камерах он регулируется – при уменьшении угла повышается дальность. Оптимальным вариантом является соответствие угла обзора камеры и угла излучения.

Предел дальности ИК-подсветки в камерах видеонаблюдения обычно не превышает 60 м. Однако, сейчас в Москве можно купить камеры с инновационной EXIR подсветкой. Их стоимость выше, но они имеют неоспоримые преимущества:

• Дальность подсветки до 300 м.
• Меньшее потребление энергии при одинаковой мощности.
• Долговечность. Обычные светодиоды со временем выгорают от постоянного нагрева, а компоненты EXIR-подсветки от этого защищены.
• По краям изображения нет сильно засвеченных зон – EXIR-подсветка обеспечивает равномерное распределение излучения по всей площади обзора.

Механический ИК фильтр

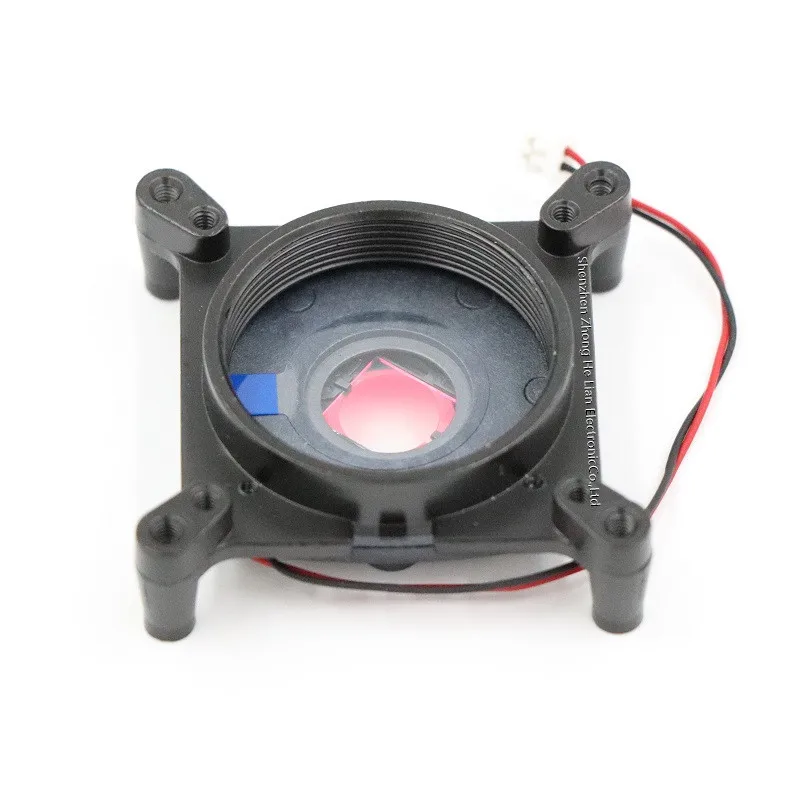

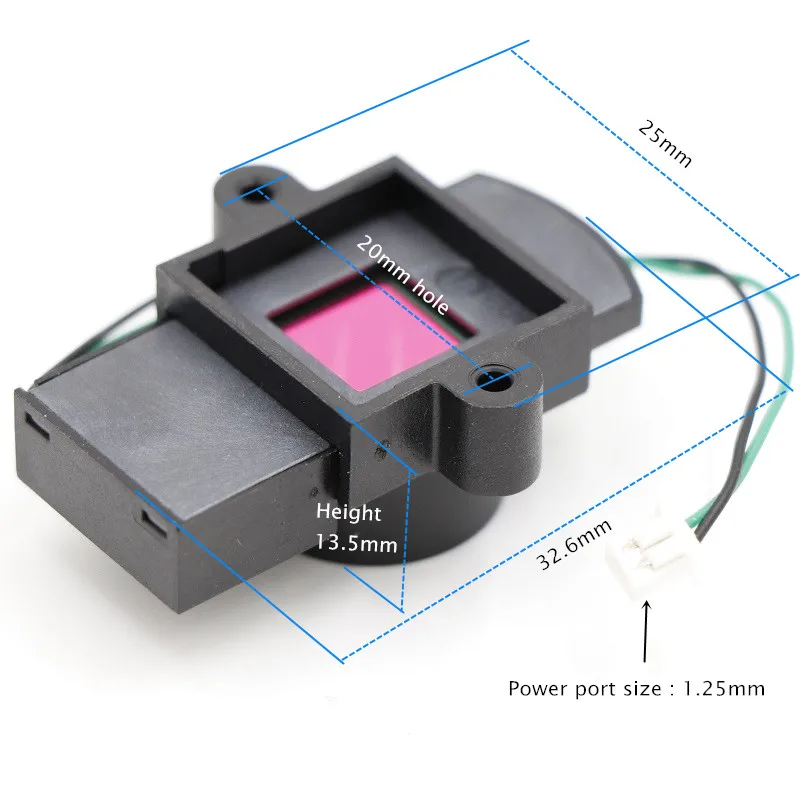

При нормальном освещении ИК-излучение негативно влияет на качество изображения. Поэтому для того, чтобы отсеивать инфракрасный спектр в условиях достаточной освещённости, производители современных камер для видеонаблюдения встраивают в них специальную пластину, которая автоматически сдвигается в нужном направлении, закрывая или открывая матрице доступ к инфракрасному спектру в зависимости от интенсивности света. Таким образом Вы сможете получать качественное детализированное изображение как днём, так и ночью.

Если Вы планируете вести круглосуточное наблюдении, но на объекте нет источников искусственного освещения, обратите внимание на характеристики камеры, которую собираетесь купить. При выборе камеры в нашем каталоге откройте перечень технических характеристик и проверьте наличие пункта ICR (системы «День/Ночь»). Если же вы собираетесь купить камеру видеонаблюдения в обычном магазине в Москве, то внимательно прочитайте прилагающуюся инструкцию.

Выбор инфракрасного фильтра – Kolari Vision

Образование

Выбор инфракрасного фильтра

Автор: Илья Мелентиевич

2 марта 2015 г.

В зависимости от ваших цветовых предпочтений и стиля съемки вы можете предпочесть одну длину волны другой.

Варианты фильтров

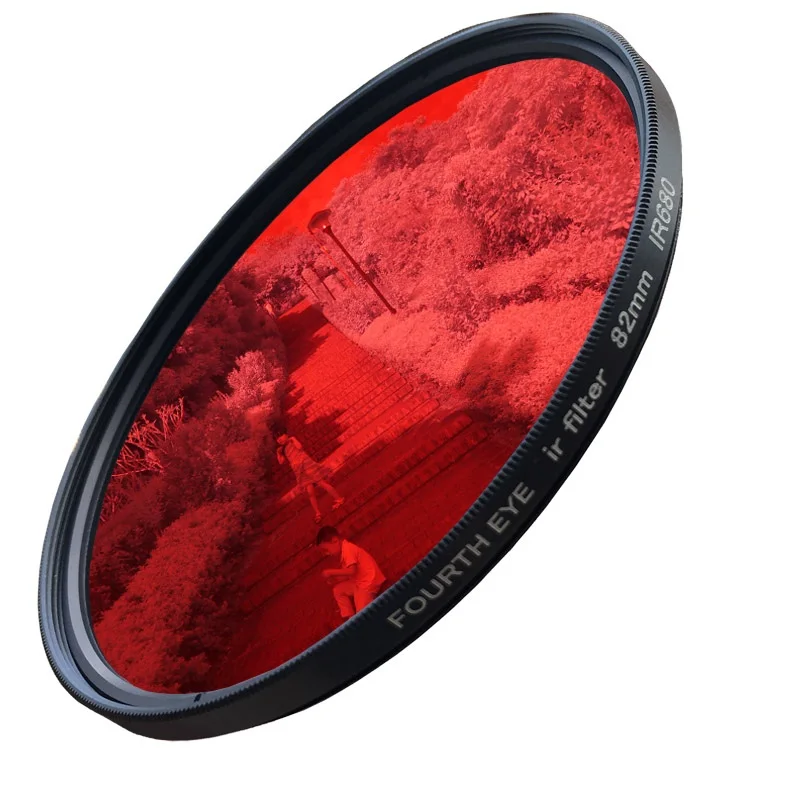

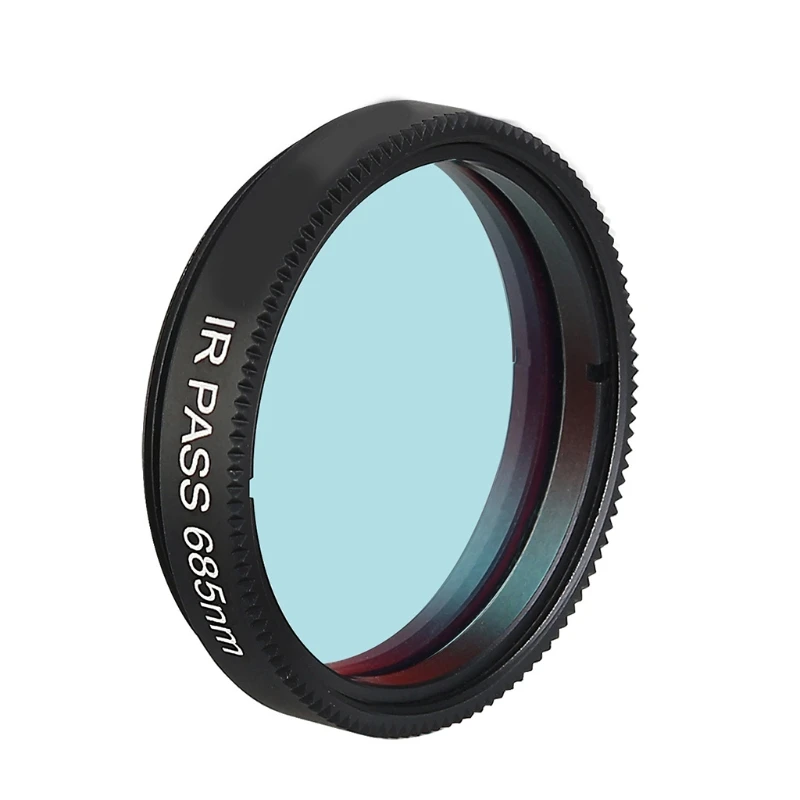

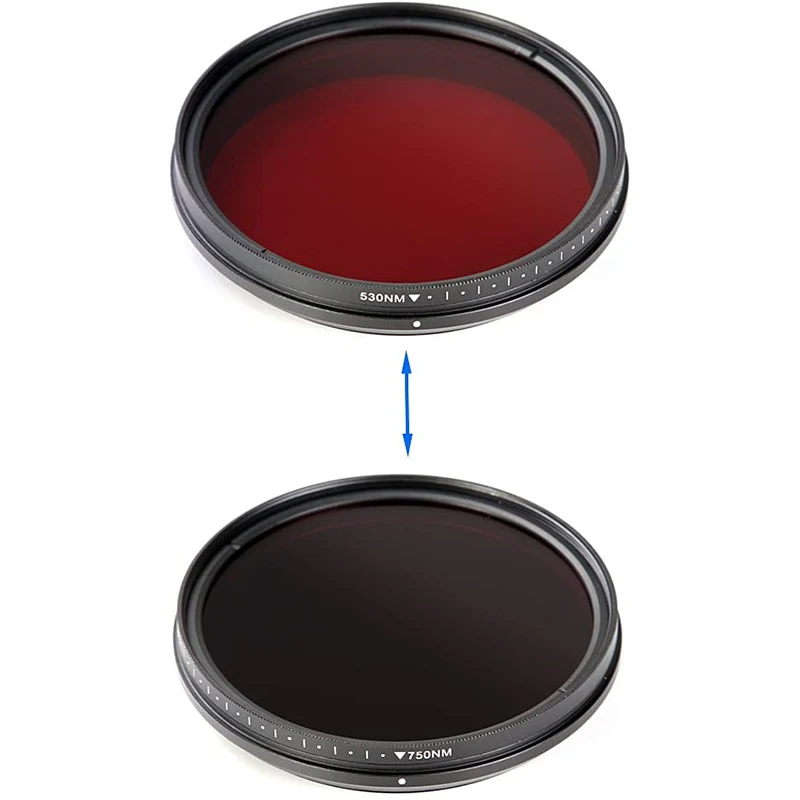

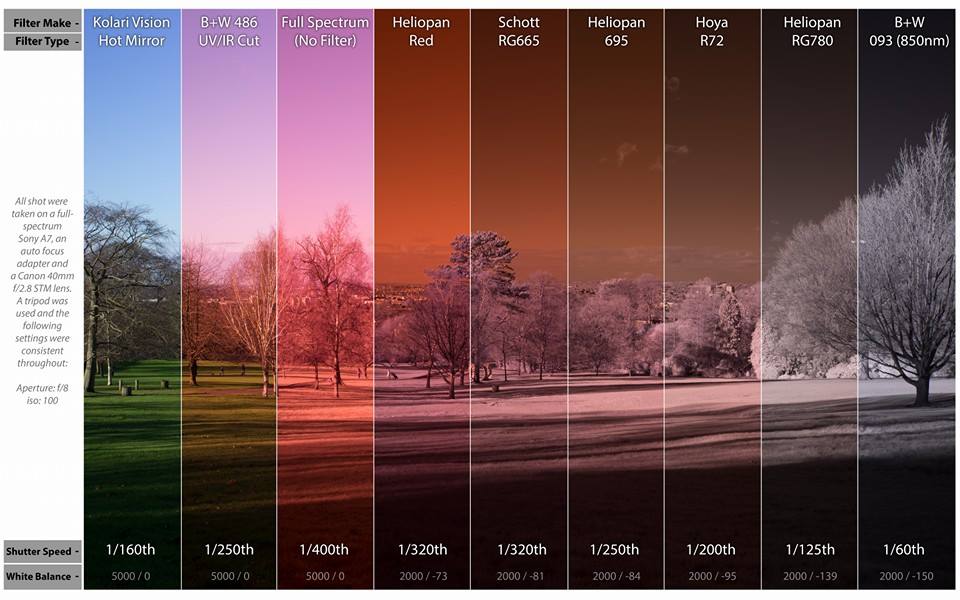

В настоящее время у нас есть семь инфракрасных фильтров на выбор для вашего преобразования: 550 нм, 590 нм, 665 нм, 720 нм, 850 нм, синий ИК/NDVI и полный спектр. В зависимости от ваших цветовых предпочтений и стиля съемки вы можете предпочесть одну длину волны другой. Читайте дальше, чтобы узнать больше о каждом варианте, или посмотрите таблицу ниже для полного визуального сравнения.

550 нм

Вдохновленная ИК-пленкой с искусственным цветом, 550 нм может воспроизводить темно-синее небо и розово-красные оттенки, создавая потрясающие пейзажи.

Когда использовать этот фильтр: Подобно 590 нм, но с изюминкой, этот фильтр отлично подходит для создания привлекающих внимание пейзажей. Это также удивительно хороший выбор для инфракрасных портретов, поскольку он поддерживает более нейтральные тона кожи, чем 590 нм, не обнажая вены и по-прежнему обеспечивая поразительный искусственный цвет, но не так хорошо, как наш IR Chrome. Этот фильтр требует постобработки и конвертированной камеры полного спектра.

590 нм

Фильтр 590 нм может создавать яркие ложные цвета, обеспечивая при этом гибкость в постобработке.

Когда использовать этот фильтр: Обычно используется для получения золотисто-желтой листвы и ярко-голубого неба. Этот фильтр требует постобработки и совместим с камерой полного спектра или камерой с ИК-преобразованием с более низкой отсечкой.

665нм

665нм является оптимальным диапазоном между 590нм и 720нм, создавая яркие ложные цвета с хорошей черно-белой контрастностью.

Когда использовать этот фильтр: Обычно используется для получения светло-желтых листьев или классического белого инфракрасного изображения с голубым небом. Этот фильтр требует постобработки и совместим с камерой, преобразованной в полный спектр или с ИК-камерой с более низкой отсечкой.

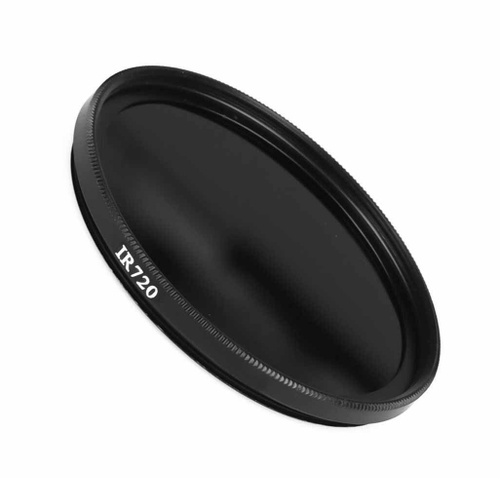

720 нм (стандартный ИК-фильтр)

Это проверенный временем классический ИК-фильтр. Это позволяет получить великолепный искусственный цвет голубого неба и обеспечивает отличный контраст и динамический диапазон для черно-белых изображений. Это эквивалентно Hoya R72 и Wratten 89. б.

Когда использовать этот фильтр: Этот фильтр хорош, если вы заинтересованы в съемке мягких цветов и черно-белых изображений. Этот фильтр создает традиционное темно-синее небо, а также может быть обработан для цвета. Хотя контраст не такой высокий, как у 850 нм, люди предпочитают этот фильтр 850 нм для черно-белой работы, поскольку он позволяет немного больше цвета для черно-белой обработки. Этот фильтр требует постобработки и совместим с камерой полного спектра или камерой с ИК-преобразованием с более низкой отсечкой. Этот фильтр также можно использовать со стандартными камерами с длинной выдержкой.

850 нм (черно-белый инфракрасный фильтр)

Этот фильтр подходит для специальной черно-белой инфракрасной камеры. Он будет производить яркие белые и ярко выраженные темные. С пользовательским балансом белого в камере изображение близко к чистому черно-белому без какой-либо обработки. Эквивалент Wratten 87c.

Когда использовать этот фильтр: Этот фильтр лучше всего подходит для черно-белой съемки с высокой контрастностью, напоминающей традиционную черно-белую ИК-пленку. Также хорошо подходит для криминалистики и других приложений, где полезны длинные волны ИК-диапазона. Этот фильтр совместим с камерой полного спектра или камерой с ИК-преобразованием с более низкой отсечкой. Этот фильтр также можно использовать с некоторыми стандартными камерами с длинной выдержкой.

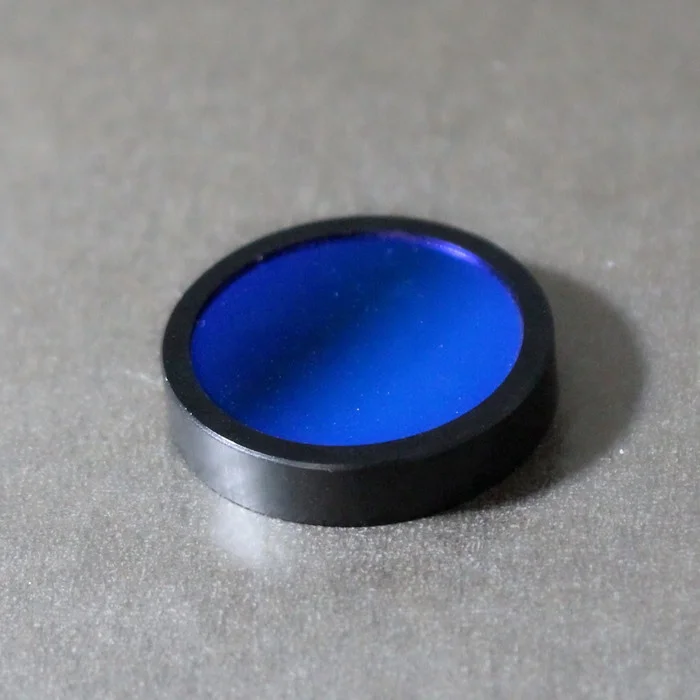

Синий ИК-фильтр NDVI (синий + ИК)

Этот фильтр пропускает как синий, так и ИК-диапазон, что делает его идеальным для приложений анализа урожая NDVI. Это позволяет генерировать NDVI из одного изображения с использованием синего и красного каналов изображения.

Когда использовать этот фильтр: Хорошо подходит для целей анализа урожая и ИК-коррекции искусственных цветов без постобработки. Из-за нескольких полос, которые объектив должен фокусировать с этим фильтром, изображения получаются менее резкими, чем при использовании специальных ИК-фильтров.

Фильтр полного спектра (прозрачное стекло)

Стекло полного спектра делает камеру чувствительной к ультрафиолетовому, видимому и инфракрасному излучению, позволяя переключаться между различными внешними фильтрами для достижения желаемого эффекта. Это позволяет переключаться между инфракрасной и обычной съемкой одной камерой; однако непрозрачные инфракрасные фильтры блокируют композицию на цифровых зеркальных фотокамерах без функции просмотра в реальном времени.

У нас есть эти инфракрасные фильтры и шесть других, доступных во внешних фильтрах, а также для использования с преобразованием полного спектра.

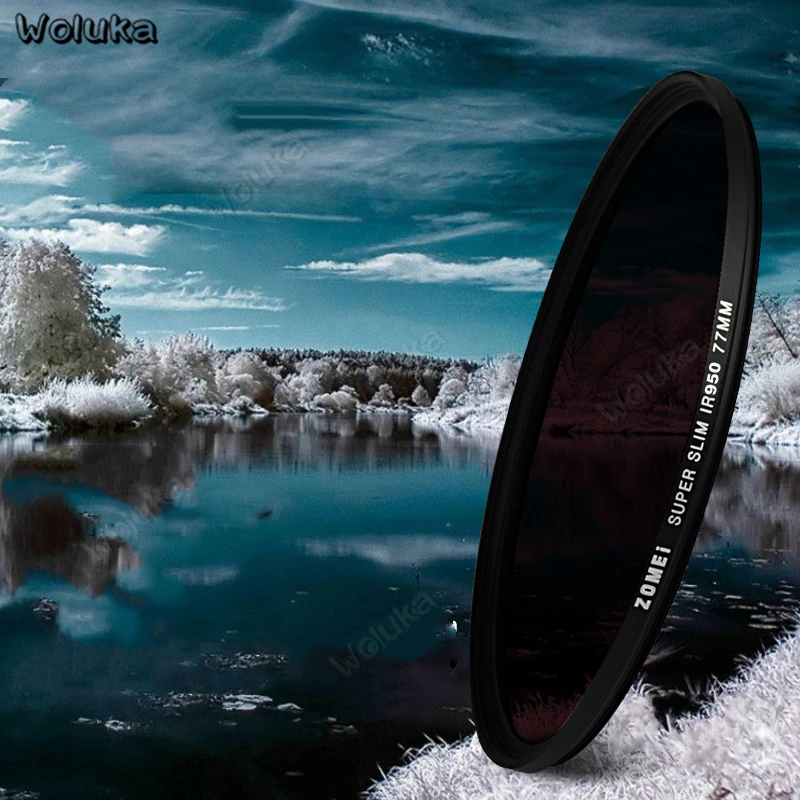

930nm Filter

Considerations для выбора инфракрасного фильтра

Первое, на что следует обратить внимание – будете ли вы снимать в цвете или нет. Если вы планируете снимать только Ч/Б, то лучше всего подойдет фильтр 850 нм. Если вы планируете снимать цвет даже изредка, вам следует использовать фильтр 720 нм или ниже. При выборе между 590 нм, 665 нм и 720 нм, первое, что следует учитывать, это ваши эстетические предпочтения. Если вам нравится эффект желтого листа, вам следует выбрать вариант 590 нм или 665 нм. Если вы хотите снимать обычные цветные кадры с белыми листьями и голубым небом, то фильтр 720 нм, вероятно, вам подойдет.

Плюсы и минусы фильтров 590 нм и 665 нм

Благодаря этим улучшенным цветным фильтрам у вас будет расширенный цветовой диапазон для работы. С помощью обработки можно обесцветить фотографии с этих двух фильтров, чтобы они выглядели как изображение с длиной волны 720 нм. Это добавляет больше гибкости при съемке и позволяет получить хорошие результаты цветопередачи в некоторых ситуациях съемки, которые не будут так хорошо работать со стандартным фильтром 720 нм. Некоторые камеры не дают очень хороших результатов цветопередачи с фильтром 720 нм, например, Nikon 5400 и некоторые Canon PowerShots, но фильтр 665 нм может преодолеть это.

Еще одним приятным преимуществом этих фильтров является то, что вы можете использовать ИК-фильтры с более высокой частотой среза. Например, с преобразованием 665 нм вы можете использовать 720 нм или 850 нм и по-прежнему делать снимки с рук, которые будут выглядеть точно так же, как фильтр с более высокой отсечкой. Однако вы не могли использовать более низкий фильтр, такой как фильтр 590 нм. Если камера, которую вы конвертируете, имеет режим просмотра в реальном времени, это простой способ использовать преимущества как цветных, так и черно-белых аспектов ИК.

Недостатком этих двух фильтров является то, что они менее контрастны для черно-белых изображений. Эти фильтры могут быть более непредсказуемыми и давать разные результаты в зависимости от модели камеры и условий съемки. Камерам также будет сложнее установить баланс белого с помощью расширенных цветных фильтров. Еще одна вещь, на которую следует обратить внимание, это то, что 59Фильтры 0 нм и 665 нм могут быть немного менее резкими, чем фильтры 720 нм и 850 нм. Поскольку они пропускают более широкий световой спектр, у них больше хроматических аберраций и немного более мягкий фокус.

Рекомендации для компактных камер

Сменные фильтры на большинстве компактных камер должны быть очень тонкими и пропускать больше видимого света, поэтому фильтры 590, 665 и 720 нм могут давать более тусклые цвета. Фильтр 850 нм также пропускает немного видимого света. Они по-прежнему будут монохромными, но могут иметь красный или синий оттенок и требуют обработки.

Пользовательский баланс белого имеет решающее значение для достижения хорошего эффекта искусственного цвета с фильтрами 590 нм и 665 нм. Вы должны заказывать эти фильтры только в том случае, если ваша камера имеет настраиваемый параметр баланса белого. Имейте в виду, что только то, что ваша камера имеет пользовательскую настройку баланса белого, не гарантирует, что вы сможете получить изображения, подобные приведенным выше, с этими фильтрами. Баланс белого камеры не предназначен для работы в инфракрасном диапазоне, и камера может быть не в состоянии правильно измерить баланс белого, что приведет к неожиданным результатам. 59Больше всего проблем с этим у 0-нм фильтров.

Если в вашей камере нет пользовательского параметра баланса белого, фильтр 850 нм по-прежнему работает для черно-белой фотографии. Фильтр 720 нм по-прежнему можно использовать для получения хороших результатов искажения цвета даже с автоматическим балансом белого, хотя результаты не столь надежны.

Full Spectrum

Полный спектр, или чистый фильтр, сам по себе не имеет особого применения, но дает возможность переключаться между различными внешними инфракрасными фильтрами и по-прежнему снимать с рук. Это делает камеру чувствительной к видимому, инфракрасному и ультрафиолетовому излучению. Прочтите нашу статью о полном спектре, чтобы узнать, когда следует рассматривать полный спектр как вариант.

Образовательный фильтр Инфракрасная фотосъемка для образования
