Минимальная диафрагма – 5 шагов к пониманию диафрагмы.

Содержание

5 шагов к пониманию диафрагмы.

Диафрагма фотоаппарата является одним из трех факторов, влияющих на экспозицию. Поэтому понимание действия диафрагмы – это обязательное условие для того, чтобы делать глубокие и выразительные , правильно экспонированные фотографии. Есть как положительные, так и отрицательные стороны использования различных диафрагм, и этот урок научит вас, что они собой представляют и когда какие следует использовать.

Шаг 1 – Что такое диафрагма фотоаппарата?

Лучший способ понять, что такое диафрагма – представить ее как зрачок глаза. Чем шире открыт зрачок, тем больше света попадает на сетчатку.

Экспозицию составляют три параметра: диафрагма, выдержка и ISO. Диаметр диафрагмы регулирует количество света, поступающего к матрице, в зависимости от ситуации. Есть различные творческие варианты использования диафрагмы, но когда речь идет о свете, важно запомнить, что более широкие отверстия пропускают больше света, а более узкие меньше.

Шаг 2 – Как определяется и изменяется диафрагма?

Диафрагма определяется с помощью так называемой шкалы диафрагм. На дисплее вашей камеры вы можете увидеть F/число. Число означает, насколько широкая диафрагма, что, в свою очередь, определяет экспозицию и глубину резкости. Чем меньше число, тем шире отверстие. Это может сначала вызвать путаницу – почему малое число соответствует большей светосиле? Ответ прост и лежит в плоскости математики, но сначала вы должны узнать, что такое диафрагменный ряд или стандартная шкала диафрагм.

Диафрагменный ряд: f/1.4, f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16, f/22

Главное, что нужно знать об этих числах – то, что между этими значениями одна ступень экспозиции, то есть при переходе от меньшего значения к большему в объектив будет попадать в два раза меньше света. В современных камерах есть также и промежуточные значения диафрагмы, позволяющие более точно настроить экспозицию. Шаг настройки в этом случае равен ½ или 1/3 ступени. К примеру, между значениями f/2.8 и f/4 будут лежать значения f/3.2 и f/3.5.

Теперь о более сложных вещах. Точнее о том, почему количество света между основными значениями диафрагмы различается в два раза.

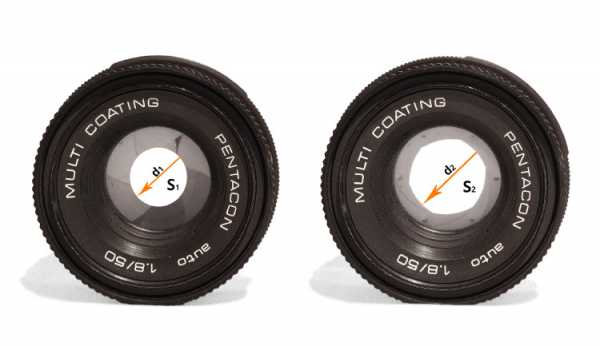

Это происходит из математических формул. Например, мы имеем объектив 50 мм с диафрагмой 2. Чтобы найти диаметр диафрагмы, мы должны разделить 50 на 2. Получится 25 мм. Радиус будет равен 12,5 мм. Формула для площади S=Пи х R2.

Вот несколько примеров:

50 мм объектив с диафрагмой f/2 = 25 мм. Радиус получается 12,5 мм. Площадь согласно формуле равна 490 мм2. Теперь посчитаем для диафрагмы f/2.8. Диаметр диафрагмы равен 17,9 мм, радиус 8,95 мм, площадь отверстия 251,6 мм2.

Если разделить 490 на 251, то получится не ровно два, но это только потому, что диафрагменные числа округлены до первого десятичного знака. На самом деле равенство будет точным.

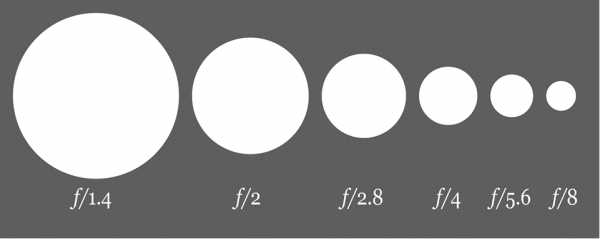

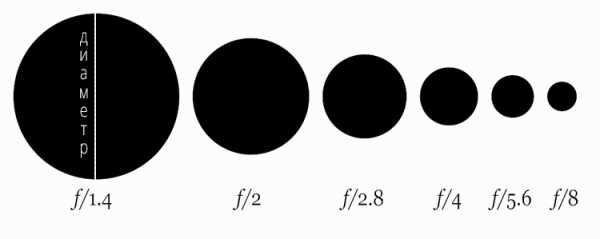

Вот так реально выглядят соотношения отверстий диафрагмы.

Шаг 3 – Как диафрагма влияет на экспозицию?

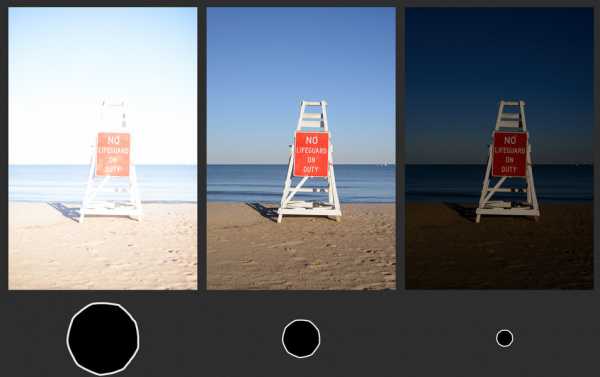

С изменением размера диафрагмы изменяется и экспозиция. Чем шире диафрагма, тем сильней экспонируется матрица, тем более светлое изображение получается. Лучший способ продемонстрировать это – показать серию фотографий, где изменяется только диафрагма, а остальные параметры неизменны.

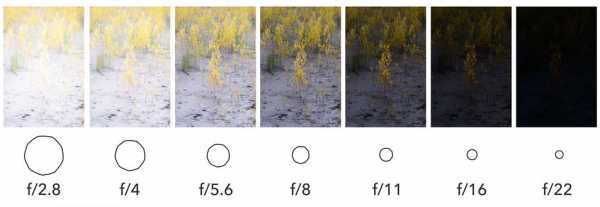

Все изображения  ниже были сделаны на ISO 200, выдержка 1/400 сек, без вспышки, а изменялась только диафрагма. Значения диафрагмы: f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16, f/22.

Однако, основное свойство диафрагмы – это не управление экспозицией, а изменение глубины резкости.

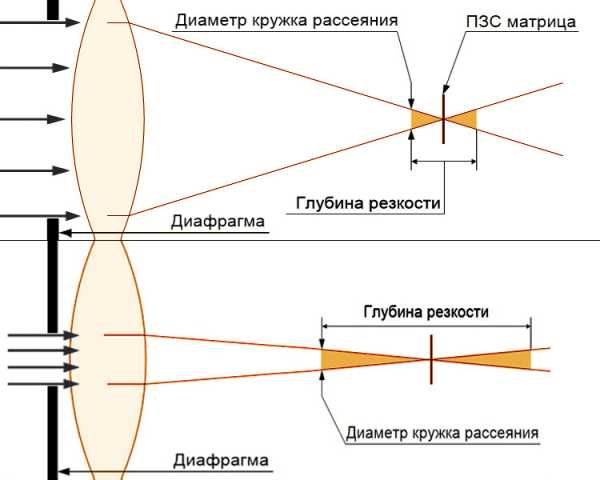

Шаг 4 – Эффект глубины резкости

Глубина резкости – сама по себе обширная тема. Чтобы раскрыть ее, нужно несколько десятков страниц, но сейчас мы рассмотрим ее очень кратко. Речь идет о расстоянии, которое будет передаваться резко спереди и сзади объекта съемки.

Все, что вам действительно нужно знать, с точки зрения взаимосвязи диафрагмы и глубины резкости, это то, что чем шире диафрагма (f/1.4) тем меньше глубина резкости, а чем уже диафрагма (f/22), тем поле резкости больше. Прежде, чем я покажу вам подборку фотографий, сделанных с разной диафрагмой, посмотрите на диаграмму ниже. Она помогает понять, почему это происходит. Если вы не понимаете точно, как именно это работает, ничего страшного, пока для вас важно знать о самом эффекте.

На нижнем рисунке представлено фото, сделанное на диафрагме f/1.4. На нем ярко выражен эффект ГРИП (Глубины резко изображаемого пространства)

Наконец подборка фотографий, сделанных в приоритете диафрагмы, таким образом экспозиция остается постоянной, а меняется только диафрагма. Диафрагменный ряд такой же, как в предыдущем слайд-шоу. Обратите внимание, как меняется глубина резкости при изменении диафрагмы.



Шаг 5 – Как использовать различные диафрагмы?

Прежде всего следует помнить, что нет правил в фотографии, есть рекомендации, в том числе когда дело доходит до выбора диафрагмы. Все зависит от того, хотите ли вы применить художественный прием или максимально точно запечатлеть сцену. Чтобы легче принимать решение, привожу несколько наиболее употребляемых традиционно значений диафрагмы.

f/1.4: превосходно для съемки в условиях низкой освещенности, но будьте осторожны, при таком значении очень маленькая ГРИП. Лучше всего применять для небольших объектов или для создания эффекта мягкого фокуса

f/2: Использование то же самое, но объектив с такой диафрагмой может стоить одну треть от объектива с диафрагмой 1,4

f/2.8: Также хорошо применять в условиях низкой освещенности. Лучше всего применяется для съемки портретов, так как глубина резкости больше и в нее попадет все лицо, а не только глаза. Хорошие зум-объективы как правило имеют это значение диафрагмы.

f/4: Это минимальная диафрагма, используемая для съемки человека при достаточном освещении. Диафрагма может ограничивать работу автофокуса, поэтому вы рискуете промахнуться на открытой диафрагме.

f/5.6: Хорошо использовать для фотографии 2-х человек, но для низкой освещенности лучше использовать подсветку вспышкой.

f/8: Используется для больших групп, так как гарантирует достаточную глубину резкости.

f/11: На этом значении большинство объективов имеют максимальную резкость, так что это хорошо для портретов

f/16: Хорошее значение при съемке на ярком солнечном свете. Большая глубина резкости.

f/22: Подходит для съемки пейзажей, где не требуется внимания к деталям на переднем плане.

Как я уже говорил, это только рекомендации. Теперь, когда вы точно знаете, как диафрагма влияет на фото, пробуйте и получайте удовольствие.

photo-monster.ru

Диафрагма объектива — Википедия

У этого термина существуют и другие значения, см. Диафрагма. Устройство револьверной диафрагмы Механизм ирисовой диафрагмы

Диафра́гма объекти́ва (от греч. διάφραγμα — перегородка) в оптических приборах — разновидность апертурной диафрагмы, позволяющая регулировать относительное отверстие объектива изменением диаметра проходящих через него пучков света[1]. Такая регулировка используется для управления светопропусканием и глубиной резкости. Диафрагма объектива представляет собой непрозрачную перегородку с круглым отверстием переменного диаметра, центр которого совпадает с оптической осью[* 1]. Регулировка диаметра отверстия может выполняться тремя основными способами[2]:

Револьверная диафрагма представляет собой поворотный диск с набором отверстий разного диаметра и широко применялась в объективах крупноформатных камер конца XIX века. Позднее револьверная диафрагма встречалась в некоторых простейших фотоаппаратах, например «Школьник», а также в оптических приборах.

Вставная диафрагма представляет собой набор пластин с разными отверстиями, вставляющихся в прорезь оправы объектива между линзами[3]. Оба первых типа обеспечивают абсолютно круглое сечение световых пучков, но не допускают промежуточных значений относительного отверстия.

Ирисовая диафрагма получила наибольшее распространение в фото-, кино- и телевизионных объективах, поскольку позволяет бесступенчато регулировать относительное отверстие и имеет самую компактную конструкцию[4].

Основное предназначение диафрагмы объектива — регулировка его относительного отверстия и светосилы, необходимая для управления глубиной резкости, а также точного дозирования проходящего света и получения правильной экспозиции[5]. При регулировке диафрагмы её отверстие закрывается от краёв к центру, поскольку наиболее высокое качество изображения обеспечивается центральной частью световых пучков.

Различают геометрическое

и эффективное относительные отверстия: геометрическое представляет собой отношения диаметра входного зрачка объектива к его фокусному расстоянию и выражается дробью с числителем, равным единице. В фотографии вместо единицы часто используют латинскую букву f, которая конкретизирует назначение дроби: например, относительное отверстие 1/5,6 обозначается f/5,6[* 2]. Эффективное относительное отверстие всегда меньше геометрического, поскольку учитывает потери на поглощение и рассеяние света в стекле[6]. Эти потери снижаются при помощи просветления, но в сложных многолинзовых объективах могут быть существенны и должны учитываться, поэтому шкалы диафрагмы отражают значения эффективных относительных отверстий[5]. В современной киносъёмочной оптике для обозначения эффективных относительных отверстий используется буква T[7][8]. В то же время, значение предельной светосилы фотообъектива, указанное на его оправе, отражает геометрическое относительное отверстие.

Градуировка шкал диафрагмы производится в диафрагменных числах таким образом, что каждому соседнему делению соответствует изменение светосилы в два раза. Таким образом, при выборе соседнего значения шкалы, экспозиция всегда меняется на одну экспозиционную ступень. Так как светосила является квадратом относительного отверстия, последнее должно изменяться в 2{\displaystyle {\sqrt {2}}} раз

[5]. Поэтому соседние диафрагменные числа отличаются в 2{\displaystyle {\sqrt {2}}} раз: f/0,7; f/1; f/1,4; f/2; f/2,8; f/4; f/5,6; f/8; f/11; f/16; f/22; f/32; f/45; f/64. Конкретные значения диафрагменных чисел, используемых производителями для градуировки шкал, должны соответствовать международному стандарту ISO 517—73. В СССР ему соответствовал ГОСТ 17175—82, использовавшийся для объективов общего назначения[9][10]. Кроме основного ряда чисел, отличающихся на одну экспозиционную ступень, стандартный ряд содержит два вспомогательных, со значениями отличающимися на 1/2 и 1/3 ступени. В большинстве случаев шкалы диафрагм маркируются только значениями основного ряда, но иногда допускается использование промежуточных значений[9]. В объективах, предназначенных для современных цифровых фотоаппаратов, шкалы диафрагмы отсутствуют, поскольку она управляется из камеры, а значения относительного отверстия отображаются на дисплее. При этом шаг шкалы обычно регулируется и может предусматривать любой из двух вспомогательных рядов.

Диафрагменные числа, обозначающие геометрическую светосилу некоторых объективов, могут браться из промежуточных рядов, поскольку отражают расчётный предел возможностей конкретной конструкции, например 1,2; 4,5; 6,3. В вариообъективах максимальное относительное отверстие может быть переменным в зависимости от фокусного расстояния. В этих случаях на оправе через тире или тильду указываются крайние значения диафрагменного числа, например 3,5~5,6. Ручная регулировка диафрагмы в современных фотообъективах возможна только ступенчато из-за особенностей управления зеркальных фотоаппаратов. Однако в автоматических режимах приоритета выдержки или программном ирисовая диафрагма регулируется бесступенчато, как в киносъёмочной и телевизионной оптике.

Автоматическая двухлепестковая диафрагма видеокамеры

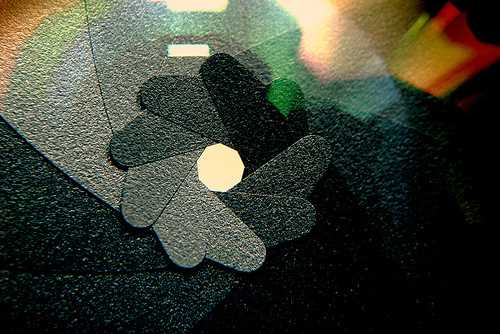

Ирисовая диафрагма (от лат. iris «радужная оболочка») состоит из нескольких (обычно от 2 до 20) поворотных лепестков (ламелей), приводимых в движение вращающимся кольцом на оправе объектива. Лепестки могут быть различной формы, но при полностью открытой диафрагме они формируют круглое отверстие, при частично закрытой — многоугольник, число сторон которого соответствует количеству ламелей. Этот многоугольник отображается в случае попадания в кадр несфокусированных точечных источников света, образующих «боке». Уменьшение количества лепестков ирисовой диафрагмы приводит к заметности углов между ними. Простейшие автоматические диафрагмы любительских кинокамер и видеокамер, состоящие из двух лепестков с треугольными вырезами, давали ромбовидное изображение точечных источников. Наиболее совершенными считаются диафрагмы, состоящие из 8 и более лепестков, поскольку обеспечивают сечение пучков, близкое к окружности. Такие пучки создают наиболее совершенный оптический рисунок.

Установка значения относительного отверстия при использовании ирисовой диафрагмы производится поворотным кольцом, шкала которого размечена в соответствии с получаемыми диафрагменными числами. Шкала ирисовой диафрагмы с классическим устройством не может быть равномерной, сжимаясь по мере уменьшения отверстия. В начале 1960-х годов получили распространение механизмы, шкала которых равномерна за счёт более сложной формы лепестков. Один из наиболее ярких примеров такой модернизации — советские объективы «Юпитер-8» и «Юпитер-8М». У второго, заменившего на конвейере более раннюю модель, шкала диафрагмы равномерна. Такая конструкция повышает удобство и позволяет механически сопрягать кольцо диафрагмы с экспонометром камеры, но при средних значениях относительного отверстия из-за криволинейности ламелей диафрагма теряет форму правильного круга. Управление с помощью поворотного кольца используется в большей части кино-, фото- и телевизионного оборудования за исключением однообъективных зеркальных фотоаппаратов и некоторых кинокамер с зеркальным обтюратором[11]. Визирование непосредственно через съёмочный объектив вынуждает использовать специальные механизмы ирисовой диафрагмы, позволяющие вручную или автоматически закрывать её только в момент съёмки. Особое значение такая возможность получила после распространения фазового автофокуса, неработоспособного при закрытой диафрагме.

Диафрагма с предварительной установкой[править | править код]

Обычно такой привод диафрагмы состоит из двух колец, одно из которых напрямую управляет относительным отверстием, а другое — кольцо предустановки — регулирует положение стопора вращения первого. При этом угол поворота первого кольца ограничивается до выбранного рабочего значения. В результате фотограф может полностью открывать диафрагму для фокусировки, и вслепую закрывать её до предустановленного относительного отверстия, не отрывая взгляда от видоискателя. Принцип используется в однообъективных зеркальных фотоаппаратах, позволяя производить фокусировку объектива при полностью открытом отверстии, и быстро закрывать диафрагму, не глядя на её шкалу[12].

Такая конструкция использовалась в иностранной оптике для зеркальных камер (например, «Asahi Pentax», «Miranda-D») до изобретения прыгающей диафрагмы, и позднее, когда её механическая реализация по тем или иным причинам затруднена, в том числе в шифт-объективах. Например, объектив «PC-Nikkor 3,5/28» с такой диафрагмой выпускался до 2006 года[13][14]. Диафрагма с кольцом предустановки широко использовалась в советских объективах для фотоаппаратов «Зенит», не оснащённых механизмом нажимной диафрагмы: «Гелиос-44», «Юпитер-9» «Мир-1» и других[15]. Некоторые объективы («Индустар-61 Л/З», «Юпитер-37А», «MC Волна-9») имели одно кольцо, служившее как для установки значения, так и для закрывания диафрагмы[16][12]. В этом случае предустановка осуществлялась после нажатия на кольцо в осевом направлении[17].

Нажимная диафрагма[править | править код]

Объектив с механизмом нажимной диафрагмы на оправе системы «Exakta»

Диафрагма, закрываемая до рабочего значения вручную за счёт дополнительного усилия на спусковой кнопке или кнопке оправы объектива, кинематически совмещённой со спусковой[18][19]. Предшествовала изобретению прыгающей диафрагмы и впервые использована в камерах «Exakta», а затем «Topcon» и «Miranda», в сочетании с расположением спусковой кнопки на передней стенке корпуса[20]. В иностранных источниках называется «автоматическая нажимная диафрагма» (англ. Automatic Pressure Diaphragm)[21]. Ранние образцы основаны на оригинальной конструкции оправы объектива со специальной кнопкой закрывания диафрагмы.

По такому же принципу сконструирован штатный объектив «Гелиос-44» для фотоаппарата «Старт». В СССР выпускалась серия фотоаппаратов с приводом от спусковой кнопки, размещённым внутри корпуса: «Зенит-ЕМ», «Зенит-11», а также разработанные на основе «Зенита-TTL», включая более поздние «Зенит-122» и «Зенит-412». С таким приводом могут использоваться объективы с механизмом прыгающей диафрагмы, как правило с резьбовым креплением. В зарубежном фотоаппаратостроении нажимная диафрагма быстро уступила место прыгающей, поскольку приводит к недопустимому возрастанию усилия на спусковой кнопке.

Прыгающая диафрагма[править | править код]

Наиболее сложная разновидность привода ирисовой диафрагмы, обеспечивающая кадрирование и фокусировку при полном отверстии в камерах со сквозным визированием и фазовым автофокусом[* 3]. Кроме зеркальной фотоаппаратуры прыгающая диафрагма использовалась в киносъёмочной технике: например в кинокамере «Arriflex 16SR» и объективах «Taylor Hobson»[11][22]. В этом случае она автоматически закрывается при запуске лентопротяжного механизма, обеспечивая перед этим точную фокусировку.

Наиболее ранние механизмы прыгающей диафрагмы оснащались пружиной с предварительным взводом, которая закрывает относительное отверстие после нажатия на спусковую кнопку[18][20]. Кольцо установки значения диафрагмы изменяет только положение механизма, задающего степень закрытия при срабатывании привода. После каждого снимка диафрагма не возвращалась в открытое состояние и требовался её взвод[23]. Такое устройство под названием «автоматическая пружинная диафрагма» (англ. Automatic Spring Diaphragm) исключает дополнительное усилие на кнопке, и нашло применение как в иностранной фотоаппаратуре, например, полуавтоматических объективах для «Экзакты», «Topcon-R» и «Pentax S1», так и в советской, например в объективе «Индустар-29» фотоаппарата «Салют»[18][24].

Наиболее известный отечественный объектив с таким приводом — «Таир-3ФС» для «Фотоснайпера». В зарубежных источниках заводная диафрагма получила название «полуавтоматической» (англ. Semi Automatic Diaphragm). Однако, широкого распространения система не получила из-за внедрения в фотоаппаратах зеркала постоянного визирования, возвращающегося в рабочее положение после срабатывания затвора. Это вынудило разработчиков сделать прыгающую диафрагму также самовозвратной, то есть не требующей взвода пружины после каждого снимка[23]. В результате диафрагма автоматически открывается после срабатывания, и в видоискателе постоянно наблюдается яркое изображение при полном отверстии[19][* 4]. В СССР самовозвратную диафрагму первоначально называли «моргающей», а за рубежом «автоматической» (англ. Fully Automatic Diaphragm, Fully Automatic Lens)[25]. Поэтому иностранные объективы первых серий с таким приводом диафрагмы часто содержали в названии слово «Auto»: например, «Nikkor Auto», «Auto-Takumar» и т. д.

В фотоаппаратах прыгающая диафрагма закрывается до рабочего значения специальным механизмом, как правило совмещённым с подъёмом зеркала. При этом используется усилие пружин или электромагнита, а не спусковой кнопки, что обеспечивает плавный спуск[15]. Прыгающей диафрагмой оснащались практически все зарубежные зеркальные фотоаппараты, начиная с середины 1960-х годов, а также советские камеры «Зенит-19» и «Зенит-18». Байонетные зеркальные фотоаппараты «Киев», камеры серии «Зенит-Автомат» и семейства «Алмаз» имели аналогичный механизм, поскольку прыгающая диафрагма и её привод являются составной частью большинства стандартных байонетов. В современных объективах с прыгающей диафрагмой, лишённых кольца её установки, например Canon EF, закрытие производится электромагнитом, одновременно регулирующим рабочее значение в соответствии с командами камеры. В некоторых фотосистемах, например, Nikon AI-S механический привод прыгающей диафрагмы выполняет также функцию выбора её рабочего значения в автоматических режимах приоритета выдержки и программном[26].

Прыгающая диафрагма повышает удобство съёмки, но лишает фотографа возможности визуальной оценки глубины резкости, поскольку изображение в видоискателе видимо только при полном отверстии. Для полноценного контроля изображения большинство зеркальных фотоаппаратов оснащаются репетиром диафрагмы[15].

Механизм прыгающей диафрагмы во многом аналогичен центральному фотозатвору и обладает сопоставимым быстродействием. Эти особенности ограничивают количество лепестков: дешёвые объективы оснащаются диафрагмой, имеющей 6 или даже 5 лепестков, образующих отчётливый многоугольник[27]. Такое сечение пучков негативно сказывается на характере оптического рисунка, поэтому дорогая оптика оснащается многолепестковыми механизмами. При использовании объективов, оснащённых прыгающей диафрагмой через адаптер на фотоаппаратах других фотосистем, её привод не работает[* 5].

Изображение при диафрагме 1/1,4 (слева) и 1/9 (справа). Основная разница: хроматические аберрации, общая резкость, глубина резкости

Кроме регулировки экспозиции и глубины резкости, изменение относительного отверстия при помощи диафрагмы влияет на другие важные параметры изображения:

  • аберрации — уменьшение относительного отверстия приводит к снижению аберраций системы, поскольку уменьшается сечение пучков, и для построения изображения используется только центральная часть линз с наименьшей кривизной. Наиболее низкие значения аберрации принимают при диафрагме, закрытой до минимального значения;
  • дифракция — как любая другая оптическая система, объектив дифракционно ограничен за счёт дифракции света на краях апертурной диафрагмы[28]. Это выражается в снижении разрешающей способности при уменьшении относительного отверстия;

Таким образом, при закрывании диафрагмы одновременно со снижением аберраций возрастает дифракционное ограничение[29]. Максимальное разрешение объектива достигается при средних значениях диафрагмы: f/8—f/11, когда аберрации и дифракция уравновешены.

  • виньетирование — чем меньше отверстие, тем меньше спад освещённости от центра к краям изображения. Виньетирование максимально при полностью открытой диафрагме и становится малозаметным при закрытии диафрагмы на две и более ступени. Это объясняется тем, что оправа объектива, которая служит основной причиной виньетирования, ограничивает лишь края световых пучков, диаметр которых уменьшается при снижении относительного отверстия[30].
  • Творческий союз семерых американских фотохудожников носил название F/64, соответствующее крайнему значению диафрагмы объективов крупноформатных фотоаппаратов. Название группы отражало приверженность к направлению так называемой «прямой фотографии», основанной на детальном отображении натуры. Для этого требуется большая глубина резкости, возможная при диафрагме, закрытой до минимального значения[31].
  1. ↑ В некоторых случаях отверстие может быть не одно, и иметь форму, отличающуюся от круга
  2. ↑ Вместо дроби в обозначении может использоваться двоеточие, например 1:5,6
  3. ↑ В цифровых фотоаппаратах с электронным видоискателем прыгающая диафрагма необязательна, поскольку яркость изображения и эффективность контрастного автофокуса не зависят от относительного отверстия. В беззеркальных камерах прыгающая диафрагма применяется только для повышения точности ручной фокусировки или эффективности гибридного автофокуса
  4. ↑ В среднеформатных зеркальных фотоаппаратах до сих пор применяется так называемое «залипающее» зеркало, требующее взвода затвора для возврата в положение визирования. Поэтому и диафрагма в объективах для этих камер открывается вместе с опусканием зеркала
  5. ↑ Исключение составляют адаптеры, оснащённые многорычажными передаточными механизмами, а также дорогостоящие адаптеры со встроенным микропроцессором, конвертирующим команды различных интерфейсов для электромагнитных диафрагм
  1. ↑ Общий курс фотографии, 1987, с. 26.
  2. ↑ Общий курс фотографии, 1987, с. 27.
  3. ↑ Диафрагма (рус.). Конструкция фотоаппаратов. Zenit Camera. Дата обращения 14 сентября 2013.
  4. ↑ Справочник конструктора оптико-механических приборов, 1980, с. 339.
  5. 1 2 3 Гордийчук, 1979, с. 152.
  6. ↑ Краткий справочник фотолюбителя, 1985, с. 35.
  7. ↑ f-стопы и t-стопы (рус.). Объективы. Образовательный проект FUJIFILM (29 августа 2012). Дата обращения 3 мая 2014.
  8. ↑ Т-диафрагма // ГЛОССАРИЙ КИНЕМАТОГРАФИЧЕСКИХ ТЕРМИНОВ. — Kodak. — С. 208. — 213 с.
  9. 1 2 Ряды числовых значений относительных отверстий (рус.). Фототехника. Zenit Camera (25 января 1982). Дата обращения 19 октября 2013.
  10. ↑ Объективы фотографические, киносъемочные и телевизионные съемочные. Ряды числовых значений относительных отверстий (рус.). ГОСТ 17175-82. Открытая база ГОСТов (25 января 1982). Дата обращения 19 октября 2013.
  11. 1 2 Гордийчук, 1979, с. 133.
  12. 1 2 Краткий справочник фотолюбителя, 1985, с. 43.
  13. Ken Rockwell. Nikon 28mm PC (англ.). Персональный сайт. Дата обращения 4 февраля 2017.
  14. Leo Foo. PC-Nikkor Lenses 28mm f/3.5 (англ.). Photography in Malaysia. Дата обращения 4 февраля 2017.
  15. 1 2 3 История «одноглазых» (рус.). Статьи. PHOTOESCAPE. Дата обращения 11 апреля 2013. Архивировано 18 апреля 2013 года.
  16. ↑ Советское фото, 1985, с. 43.
  17. ↑ Фотокурьер №2, 2006, с. 24.
  18. 1 2 3 Общий курс фотографии, 1987, с. 34.
  19. 1 2 Учебная книга по фотографии, 1976, с. 56.
  20. 1 2 Фотокурьер №2, 2006, с. 25.
  21. ↑ Инструкция к фотоаппарату Exakta VX 500, с. 24.
  22. ↑ Киносъёмочная техника, 1988, с. 44,99.
  23. 1 2 Фотоаппараты, 1984, с. 69.
  24. ↑ Инструкция фотоаппарата Topcon-R (англ.). Camera Manual Library. Дата обращения 14 сентября 2013.
  25. ↑ Фотокинотехника, 1981, с. 265.
  26. Jurgen Becker. The difference between an AI lens and an AI-S lens (англ.). Background. «Trough the F-mount» (19 February 2012). Дата обращения 30 марта 2015.
  27. ↑ Фотоаппараты, 1984, с. 42.
  28. ↑ Дифракция объектива её влияние на фотографию (рус.). Статьи о фотографии. FotoMTV.ru. Дата обращения 17 сентября 2013.
  29. ↑ LENS DIFFRACTION & PHOTOGRAPHY (англ.). Tutorials. Cambridge in Colour. Дата обращения 17 сентября 2013.
  30. ↑ Общий курс фотографии, 1987, с. 20.
  31. ↑ 15 ноября 1932 года на стене музея М. Х. де Янга в Сан-Франциско был вывешен манифест знаменитой фотогруппы F64 (рус.). История фотографии. Photo Island. Дата обращения 13 сентября 2013.
  • Гордийчук О. Ф., Пелль В. Г. Раздел III. Киносъёмочные объективы // Справочник кинооператора / Н. Н. Жердецкая. — М.: «Искусство», 1979. — С. 143—173. — 440 с.
  • Е. А. Иофис. Фотокинотехника / И. Ю. Шебалин. — М.,: «Советская энциклопедия», 1981. — С. 265. — 447 с.
  • С. Лапшенков, В. Чаусов. Объектив «MC Волна-9» (рус.) // Советское фото : журнал. — 1985. — № 4. — С. 42—43. — ISSN 0371-4284.
  • В. А. Панов. Глава 7. Диафрагмы, щели, бленды, наглазники и налобники // Справочник конструктора оптико-механических приборов / В. В. Хваловский. — Л.: «Машиностроение», 1980. — С. 338—356. — 742 с. — 25 000 экз.
  • Н. Д. Панфилов, А. А. Фомин. Краткий справочник фотолюбителя. — М.,: «Искусство», 1985. — С. 33—46. — 367 с.
  • Э. Д. Тамицкий, В. А. Горбатов. Учебная книга по фотографии / Фомин А. В., Фивенский Ю. И.. — М.: «Лёгкая индустрия», 1976. — С. 53—60. — 320 с. — 130 000 экз.
  • Фомин А. В. § 5. Основные узлы и механизмы фотоаппаратов // Общий курс фотографии / Т. П. Булдакова. — 3-е. — М.,: «Легпромбытиздат», 1987. — С. 25—43. — 256 с. — 50 000 экз.
  • М. Я. Шульман. Фотоаппараты / Т. Г. Филатова. — Л.,: «Машиностроение», 1984. — 142 с. — 100 000 экз.

ru.wikipedia.org

Диафрагма объектива. Объяснения для новичков

Диафрагма объектива или апертура (англ. — aperture; греческ. — перегородка) это одна из трех основных настроек камеры, наряду с выдержкой и ISO. Возможно, это одна из самых важных настроек просто потому, что она затрагивает так много переменных в изображении. Диафрагма может добавить глубины Вашим фотографиям размывая фон, а также влияет на экспозицию, делая Ваши снимки ярче или темнее. В этой статье Вы узнаете все, что нужно знать о диафрагме простыми словами.

Что такое диафрагма?

Если простыми словами, то диафрагма — это отверстие внутри объектива, через которое свет проникает в корпус камеры. Это просто, если Вы представите как работают Ваши глаза. Когда Вы двигаетесь между яркими и темными средами, радужная оболочка Ваших глаз либо расширяется, либо уменьшается, контролируя размер зрачка — отверстие, которое позволяет свету проникать дальше в глаз. В фотоаппарате «зрачок» Вашего объектива называется диафрагмой. Вы можете уменьшить или увеличить размер диафрагмы, чтобы увеличить или уменьшить свет до датчика камеры.

Эффекты диафрагмы: Экспозиция

Диафрагма объектива дает несколько эффектов снимкам. Одним из наиболее важных является яркость или экспозиция Ваших изображений. По мере изменения размера диафрагмы он изменяет общее количество света, которое достигает датчика Вашей камеры и, следовательно, яркость изображения. Большое отверстие (диафрагма открыта) будет пропускать много света, что приведет к более яркой фотографии. Небольшое отверстие (диафрагма закрыта), наоборот, делает фотографию темной. В темном помещении или на улице ночью Вы скорее всего захотите полностью открыть диафрагму, что получить максимальное количество света. Также поступают Ваши глаза — зрачок расширяется с наступлением темноты.

Эффекты диафрагмы: глубина резкости

Другим, важным эффектом диафрагмы является то, что называется глубиной резкости (профессиональный термин — ГРИП (Глубина Резко Изображаемого Пространства)). Глубина резкости — это величина области снимка, которая кажется резкой от переднего плана к заднему. Те изображения, где фон полностью не в фокусе, имеют малую глубину резкости. Те изображения, где передний план и задний фон четко видны, имеют большую глубину резкости.


На фотографии выше только стакан находится в фокусе. Здесь использована большая диафрагма в фотоаппарате (полностью открыта), что естественно привело к полностью размытому фону. Эффект полностью или частично открытой диафрагмы часто используется в портретной съемке, чтобы ничего не отвлекало от главного героя снимка.


С другой стороны, маленькая диафрагма (полностью или частично закрытая) обычно идеально подходит для съемки пейзажей и архитектуры. На фотографии ниже использована небольшая диафрагма, чтобы гарантированно получить резкие передний и задний планы.

Что такое F-число?

До сих пор мы говорили о диафрагме только в общих терминах. Однако размер диафрагмы выражается как число, известное к f-число. Всякий раз, когда Вы видите значение диафрагмы, перед числом видна буква «f», например f/8.

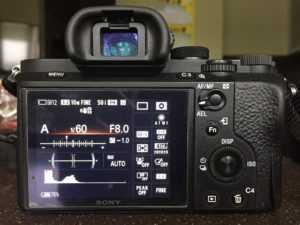

Вы наверняка видели это на своей камере. На жк-дисплее Вашего фотоаппарата или в видоискателе размер диафрагмы будет выглядеть примерно так: f/2, f/3.5, f/8 и тд. Некоторые камеры опускают косую черту и пишут: f2, f3.5, f8 и тд. Камера на фото установлена на диафрагму f8/.
Таким образом, f-число это способ описания размера диафрагмы (как сильно открыта или закрыта диафрагма) для конкретной фотографии.

Размеры диафрагмы

Есть одна важная деталь, которую Вы должны помнить, о значениях диафрагмы. Обычно это вводит в ступор начинающих фотографов. Но на это действительно нужно обратить внимание и запомнить: маленькие цифры — большое (открытое) отверстие диафрагмы; большие цифры — маленькое (закрытое) отверстие диафрагмы.
Тут нет опечатки. Например, f/1.4 больше f/2 и намного больше f/8. В начале это кажется неудобным, поскольку мы привыкли к тому, что большие цифры представляют собой большие значения. Тем не менее это основной факт фотографии.

Для понимания этого есть простое и разумное объяснение, которое должно сделать диафрагму более понятной: значение диафрагмы — это доля.
Например, когда Вы имеете дело с f/10, вы можете думать о нем как о доле — 1/10. Разумеется, Вы знаете, что доля равна 1/10 намного меньше, чем доля равная 1/2. По этой причине диафрагма f/10 меньше диафрагмы f/2.

Как выбрать правильное значение диафрагмы?

Теперь, когда мы знакомы с численным выражением диафрагмы, то возникает вопрос, какой размер диафрагмы использовать? Давайте немного вернемся в начало, к экспозиции и глубине резкости. Здесь приведена краткая диаграмма для демонстрации различий в яркости одного и того же сюжета при использовании разных значений диафрагмы:


Используя видоискатель или жк-дисплей Вы можете видеть результат заранее. Не волнуйтесь, если Ваша фотография слишком яркая или темная в выбранном Вами значении диафрагмы. В большинстве случаев, Вы сможете настроить дополнительно выдержку или повысить ISO для получения нужной Вам яркости фотографии.

Какие значения диафрагмы доступны?

У каждого объектива есть предел того, насколько велика или насколько мала диафрагма. Если Вы посмотрите на технические характеристики своего объектива, то узнаете эти значения. Почти во всех случаях максимальное значение диафрагмы (насколько сильно открывается отверстие) будет более важным, поскольку будет означать сколько света сможет получить объектив в максимуме. Объектив, который имеет диафрагму f/1.4 или f/1.8 в качестве максимального значения, считается хорошим объективом, так как света будет получать больше при минимально допустимых значениях выдержки и ISO. Объектив с максимальным значением диафрагмы f/4.0 будет получать света гораздо меньше, тогда значения выдержки и ISO придется также менять, чтобы получить хорошо экспонированный снимок. Но изменения выдержки и ISO грозят снизить качество снимка. Вот почему объективы с f/1.4 или f/1.8 обычно стоят гораздо дороже.

Минимальное значение диафрагмы не так важно, потому что все современные объективы могут обеспечить максимум f/16 в качестве минимального значения. Вам вряд ли понадобится что-то меньшее в повседневности.

При использовании некоторых зум-объективов максимальная диафрагма будет меняться при увеличении или уменьшении масштаба. Например, со стандартным объективом 18-55мм f/3.5-5.6 наибольшая диафрагма постепенно смещается от f/3.5 на широком конце до только f/5.6 при более длинных фокусных расстояниях. Только более дорогие зум-объективы могут поддерживать постоянное значение диафрагмы.

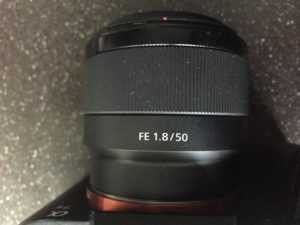

Максимальная диафрагма настолько важна, что включена в название самого объектива.

В заключении

Диафрагма, безусловно, является решающим параметром в фотографии, и, возможно, это самая важная установка. Потому что глубина резкости и экспозиция оказывают большое влияние на изображение и Ваш выбор диафрагмы меняет его. Диафрагма объектива имеет также ряд других эффектов, которые слишком обширны, чтобы поместиться в одну статью.

Надеюсь, что эта и другие обучающие статьи полезны и интересны. Учитесь фотографировать и погружайтесь в красочный и завораживающий мир фотографии!

Удачи!

Читайте также

hobbiphoto.ru

DSLR 1. Диафрагма / Фото, видео и звук / SkillVille

Диафрагма является одним из трех главных столпов в фотографии. Остальные два — ISO и выдержка. Без сомнения, диафрагма является одним из самых обсуждаемых предметов, потому что с помощью нее можно как увеличить объем фотографии, замылив задник, так и волшебно привнести в фокус все что может поместиться в кадр. А теперь давайте подробнее разберемся в том, что такое диафрагма и как ей управлять.

Есть еще термин апертура, который в русском языке часто является синонимом диафрагмы. Апертура это диаметр отверстия в объективе. А диафрагма это механизм, который делает апертуру меньше и больше.

Предварительно я рекомендую узнать как работает DSLR камера!

1) Что такое апертура?

Если совсем просто, то это отверстие в объективе, через которое свет попадает в тушку камеры. Чтобы понять как работает диафрагма, представьте человеческий глаз. Каждый фотоаппарат устроен так же как и человеческий глаз. Роговица нашего глаза (это как объектив) собирает весь свет, а затем передает его на радужную оболочку. В зависимости от количества света, радужка расширяется или сжимается, управляя зрачком — который в свою очередь является отверстием, через которое свет проходит дальше в глаз. Диафрагма как раз и является зрачком для фотокамеры. Количество света, которое попадает на сенсор камеры, регулируется диафрагмой — чем больше открыта диафрагма, тем больше света попадет на сенсор.

Итак, диафрагма это как зрачок. Большой зрачок эквивалентен большому размеру диафрагмы, и наоборот.

2)Размер диафрагмы

Итак, как мы выяснили, зрачком объектива является диафрагма. Основная задача которой сводится к контролю количества света, поступаемого на сенсор. В фотографии, диафрагма измеряется числами с f(например f/5.6). Эти числа называются f-стоп или фиксированные значения отверстия дифрагмы. Т.е. каждое такое число показывает, насколько сильно открыта диафрагма. Обратите внимание, что чем меньше f тем шире раскрыта диафрагма! Например, f/1.4 больше чем f/2.0 и много-много больше чем f/8.0.

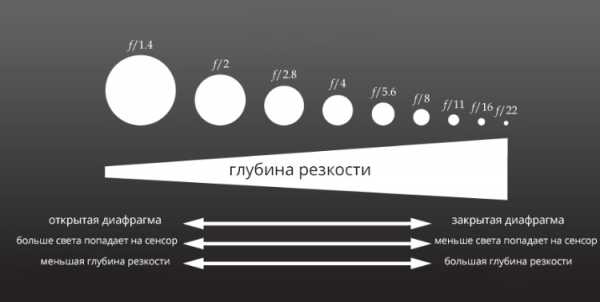

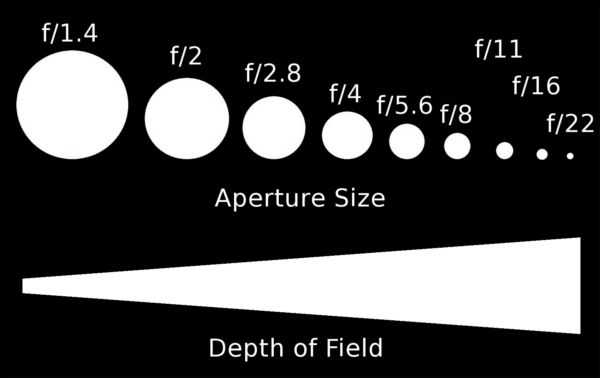

Круги — это размеры диафрагмы. Чем больше число f, тем меньше открыта диафрагма!

3) Что такое глубина поля?

Важно помнить одну вещь, а именно размер диафрагмы т.к. он оказывает прямое влияние на место фокусировки фотокамеры! При большом числе f, например f/32 (помните, что это означает, что диафрагма чуть-чуть приоткрыта!), в фокусе будут находиться буквально все объекты: и на заднем плане и на переднем. А при маленьком числе f, например f/1.4 только объекты на переднем плане будут в фокусе, в то время как задник будет оставаться размытым.


Слева снято при f/2.8, а справа f/8.0

Как видно из примеров, достаточно поменять диафрагму с f/2.8 на f/8.0 и мы начинаем видеть, что находится за Валли. А если использовать f/32, то фон будет такой же четкий как и Валли.

Вот еще один пример:

Диафрагма f/2.8

На примере выше, благодаря совсем неглубокому полю обзора, только слово «Cougar» оказалось в фокусе, в то время как все что дальше и ближе него размыто. Если бы я использовал диафрагму с числом f/1.4 и сфокусировался на одной из букв, возможно только одна эта буква и была бы в фокусе, а остальное все размыто. Чем больше f, тем больше вещей попадают в фокус!

4) Диафрагма объективов: максимальная и минимальная

У каждого объектива есть максимальное и минимальное значение диафрагмы. Взгляните на свой объектив. На нем должны быть две надписи (если он у вас не фиксированный, тогда одна): максимальное значение (самое маленькое значение f) и минимальное значение (самое большое число f) диафрагмы. Максимальное число (то, которое указано первым) намного важнее т.к. оно показывает насколько много света может пропустить объектив (объективы с маленьким числом f являются светосильными и называются быстрыми). Линза с меньшим значением f может накопить больше света, а значит качество снимков в условии нехватки света будет лучше.

Большое число f (насколько минимально может быть открыта диафрагма) не так важно, т.к. практически все объективы способны выдавать f/16, чего обычно более чем достаточно.

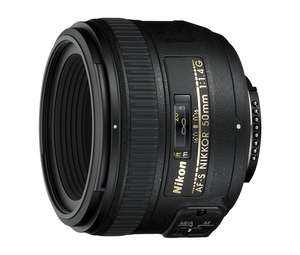

Максимальное число диафрагмы для этого объектива f/1.4

Существует два вида объективов: «фиксированные» и «зумы». Объективы с возможностью увеличения-уменьшения диафрагмы более гибкие в использовании. Например, с таким объективом вам не нужно подходить-отходить от объекта. Однако, из-за сложности исполнения и сложной оптической схемы на рынке существует большое разнообразие объективов-зумов с различной диафрагмой. Если вы сделали сильное увеличение, то число f станет максимально большим, а при уменьшении максимально маленьким. Например, объектив Nikon 18-200mm имеет такие характеристики: f/3.5-f/5.6. Если сделать на нем минимальное увеличение (18), то диафрагма будет f/3.5, а если сделать максимальное увеличение, то диафрагма будет f/5.6. Профессиональные, тяжелые зум объективы, кстати, в имеют фиксированный размер диафрагмы! Например, Nikon 70-200mm f/2.8 имеет всегда один и тот же размер диафрагмы.

Чем больше диафрагма, тем больше света может получить фотоаппарат и тем быстрее он может делать снимки в условиях нехватки света. Более того, чем больше максимально доступное значение диафрагмы у объектива, тем сильнее он может изолировать объект на переднем плане от задника.

skillville.ru

Диафрагменный ряд. Что такое диафрагма и что значат эти цифры?

Диафрагма главный технический аспект фотографии, помимо ISO и выдержки. Благодаря пониманию как работает диафрагма и управляя ею мы делаем фотографии отделяя объект от фона или же снимаем детализированную картинку, на которой видно каждую деталь на фоне. В этой статье просто и наглядно показаны принципы работы с диафрагмой и разобрано такое понятие как диафрагменный ряд.

Что такое диафрагма?

Диафрагма – это отверстие в объективе, через которое в камеру проходит свет. Чтобы это понять, представим себе как устроен человеческий глаз. Роговица в наших глазах, как передний элемент объектива – собирает внешний свет, а затем передает его в радужную оболочку глаза. В зависимости от количества попадания света, зрачок либо увеличивается, либо уменьшается, и как следствие контролирует поток света, проходящий через него. Вот и выходит, что зрачок человеческого глаза, не что иное, как то,  что мы называем отверстием в фотографии. Количество света, которое проходит в сетчатку (работает так же, как сенсор камеры), ограничивается размером зрачка (диафрагмой) – чем шире зрачок (диафрагма), тем больше света попадает на сетчатку (сенсор).

Таким образом, самый простой способ понять работу диафрагмы, сравнить его со зрачком. Чем больше размер зрачка, тем больше диафрагма, и чем меньше размер зрачка, тем меньше диафрагма.

Для наглядности, как работает диафрагма в объективе Canon 85mm f 1.8, можно посмотреть замедленное видео:

На видео хорошо видно, как 8 лепестков диафрагмы этого объектива сжимаются в момент спуска затвора и образуют отверстие, через которое проходит свет. К слову, чем больше лепестков диафрагмы у объектива и чем больше они закругляются, тем больше отверстие становится идеально круглым. Но это уже больше по теме боке.

Диафрагменный ряд – открытая или закрытая диафрагма

Диафрагменный ряд – последовательность чисел 1.4, 2, 2.8, 4, 5.6, 8, 11, указывающих на величину диафрагмы.
Диафрагменное число это отношение фокусного расстояния объектива к диаметру диафрагмы. Диафрагменное число так и записывается f/x (фокусное расстояние разделить на диаметр отверстия объектива).
Ряд диафрагменных чисел привязан к ступени экспозиции. Одна ступень экспозиции равна изменению освещённости в два раза. Соответственно, изменение на одно диафрагменное число равно изменению освещённости на одну ступень экспозиции.
Cтупень экспозиции на английский манер даже в России называют стопом («один стоп» или f-stop).
Чем больше открыта диафрагма, тем меньше диафрагменное число.
Чтобы через объектив проходило света в два раза больше (или иначе, на одну ступень больше), необходимо увеличить площадь отверстия в два раза. Рассмотрим иллюстрацию ниже. Размер круга представляет размер диафрагмы объектива – чем больше диаметр круга ( диафрагменное число), тем меньше значение диафрагмы f.

Теперь рассмотрим иллюстрацию ниже:

В первом случае свет проходит через отверстие площадью S1 с диаметром d1, а во втором случае площадь отверстия S2 в два раза больше

Диаметр отверстия d2 тоже увеличится, но не в два раза. Вычислить насколько изменится диаметр поможет формула расчёта площади круга.

Заменим площади отверстий в первом уравнении на формулы, выраженные через диаметры. И найдём соотношение между d2 и d1.

Извлечём корень из двойки и получим приблизительную формулу.

Другими словами, если площадь круга увеличилась в 2 раза, то его диаметр увеличился в 1.4 раза.

А теперь составим последовательность из диаметров отверстий так, чтобы каждое последующее отверстие имело площадь в два раза меньшую. Иначе говоря, количество света через каждое последующее отверстие должно уменьшаться на одну ступень. Начнём с единицы.

1 x 1.4 = 1.4

1.4 x 1.4 = 2

2 x 1.4 = 2.8

2.8 x 1.4 = 4

4 x 1.4 = 5.6

5.6 x 1.4 = 8

8 х 1.4 = 11 и т. д.

Теперь, понятно, откуда взялись столь странные цифры ряда диафрагм.

Этот диафрагменный ряд называется основным. В этом ряду изменение на одно число ведёт к изменению количества света на одну ступень. На фотоаппарате есть и другие диафрагменные числа, которые не входят в основной ряд.

Это промежуточные значения между основными числами. Благодаря промежуточным значениям, можно точнее выставить экспозицию. Например, между диафрагмой 5.6 и диафрагмой 8, есть ещё диафрагменные числа 6.3 и 7.1.

5.6 + 1/3 ступени экспозиции = 6.3

5.6 + 2/3 ступени экспозиции = 7.1

5.6 + 3/3 ступени экспозиции = 8

или

6.3 + 1/3 ступени экспозиции = 8

или

8 2/3 ступени экспозиции = 6.3 и т. д.

Таким образом, ряд диафрагм с шагом 1/3 ступени будет выглядеть следующим образом (красным выделены числа основного ряда):

…1, 1.1, 1,2, 1.4, 1.6, 1.8, 2.0, 2.2, 2.5, 2.8, 3.2, 3.5, 4, 4.5, 5.0, 5.6, 6.3, 7.1, 8, 9, 10, 11, 13, 14, 16, 18, 20, 22, 25, 29, 32…

В настройках фотоаппарата можно выбрать и другой шаг изменения диафрагм  1/2 ступени экспозици. Тогда ряд диафрагм будет выглядеть так:

1.4, 1.8, 2.0, 2.5, 2.8, 3.5, 4.0, 4.5, 5.6, 6.7, 8.0, 9.5, 11, 13, 16, 19, 22, 27, 32, 38

В первом и во втором случае иногда встречаются одни и те же числа промежуточного диафрагменного ряда. Например, и при шаге 1/3 и при шаге 1/2 есть число 2,5 и 13. Это из-за неточности вычислений. Но в практической съёмке этим можно пренебречь.

Может ли быть диафрагма меньше единицы? Да, может. Это означает, что фокусное расстояние меньше диаметра отверстия диафрагмы.

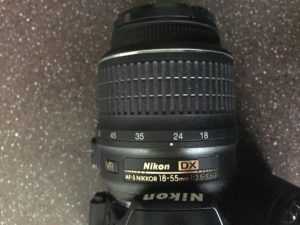

Минимальное диафрагменное число указывается прямо на объективе. Например, цифры в маркировке объектива Canon EF 85 F/1.8 USM расшифровываются так : фокусное расстояние 85 мм, минимальное диафрагменное число – 1.8.

Если взять объектив с переменным фокусным расстоянием (зум-объектив), то можно увидеть два значения диафрагмы. Например, Canon EF 70-300 F/4-5.6 USM. Здесь получается, что при фокусном расстоянии 70 мм минимальное диафрагменное число будет равно 4, а при фокусном расстоянии 300 мм5.6.

НО есть и зум-объективы с постоянным минимальным значением диафрагмы. Например, Canon EF 70-200 F/2.8L, где при любом расстоянии от 70 мм до 200 мм минимальная диафрагма будет равна 2.8.

Максимальное диафрагменное число обычно не указывается.

Диафрагменное число прижилось среди фотографов?

Из-за своего удобства. Рассмотрим два объектива с разным фокусным расстоянием – 50 мм и 100 мм. Для объектива 50 мм диафрагма f/2 будет означать, что её отверстие открыто на 25 мм, а для объектива 100 мм диафрагма f/2 будет означать, что диафрагма открыта на 50 мм. Но и в том и другом случае количество света, падающего на матрицу, будет одинаково. Следовательно нам не надо запоминать диаметры в миллиметрах каждого конкретного объектива. Достаточно запомнить ряд диафрагм.

Глубина резкости

Это пожалуй самый творческий и художественный принцип выбора диафрагменного числа для съемки. Глубина резкости – расстояние, которое будет резким перед объектом съемки и на за ним.

На схеме ниже показаны два варианта глубины резкости, на первой диафрагма открыта на максимум и диафрагменное число наименьшее, поэтому глубина резкости маленькая, а на второй диафрагма прикрыта и диафрагменное число наибольшее, поэтому глубина резкости большая.

Так и выходит, чем больше диафрагменное число, тем больше глубина резкости.

Чтобы понять как изменяется глубина резкости, достаточно посмотреть примеры фотографий с разным числом диафрагмы:

С художественной точки зрения получается, что чем меньше значение диафрагмы, тем лучше размывается фон, тем самым отделяя объект съемки. И наоборот, если не нужно отделять объект от фона, нужно увеличить диафрагменное число.

Влияние диафрагмы на экспозицию

Чем меньше значение диафрагмы, тем больше света попадает на матрицу, соответственно картинка получается светлее. С увеличением значения диафрагмы количество света уменьшается и картинка постепенно становится недоэкспонирована, при условии что ИСО и выдержка не меняются.

Все фотографии ниже сняты с одними параметрами выдержка 1/250 ИСО 250, менялась только диафрагма

Значения диафрагмы для различных съемок

Когда мы разобрались с тем, как диафрагма влияет на глубину резкости и на экспозицию, можно понять какие значения лучше использовать для той или иной фотографии.



Диафрагмы со значением от f/1.4 до f/2.8 хорошо использовать для съемки портрета (одного или двух человек), как уже говорилось выше, для того чтобы лучше отделить объект от фона.

Диафрагмы со значением от f/5.6 до f/11 лучше использовать для съемки пейзажей, больших групп людей или же фотографий где важно не упустить ни одной детали.

Также важно учесть, что на значениях к примеру f/1.2 – f/2.0 возможно появление хроматических аберраций (цветовых искажений), а на значениях от f/11 и больше – дифракция (потеря резкости).



fimpuls.ru

Выбор оптимальной диафрагмы

© 2012 Vasili-photo.com

Умение эффективно использовать имеющийся объектив оказывает значительно большее влияние на резкость фотографии, нежели выбор самого объектива. Число диафрагмы – важнейший из съёмочных параметров, оказывающих влияние на техническое качество изображения. Разница между различными значениями диафрагмы одного и того же объектива может оказаться намного заметнее, чем разница между различными объективами при одной и той же диафрагме.

Очевидно, что для стандартного светосильного объектива, использовавшегося в данном тесте, резкость идеальна при диафрагме f/5,6, но и f/4 почти так же хороша. f/1,8 несколько мягковата, что закономерно для максимальной диафрагмы. При f/11 падение резкости вследствие дифракции уже заметно, но не фатально, а вот при f/22 картинка размыта весьма существенно.

Аберрации объектива

Никакой объектив не идеален. Законы физики не позволяют лучу света в точности следовать по тому пути, который предписан ему расчётами, выполненными для идеальной оптической системы. Это приводит к сферическим, хроматическим и прочим аберрациям, которые далеко не всегда могут быть полностью исправлены. Центр линзы, как правило, безупречен, но чем ближе к краю, тем в большей степени свет искажается, рассеиваясь и преломляясь.

Когда диафрагма полностью открыта, на плёнку или сенсор попадает свет, собранный со всей поверхности линзы. При этом аберрации объектива проявляются в полной мере. Прикрывая диафрагму, мы отсекаем часть светового потока, проходящую через края линз, позволяя только центру, свободному от искажений, участвовать в формировании изображения.

Казалось бы, чем меньше размер относительного отверстия, тем выше должно быть качество изображения, но не тут-то было. На другом конце шкалы значений диафрагмы нас поджидает коварный враг.

Дифракция

По мере того, как размер отверстия диафрагмы становится меньше, всё больший процент световых лучей, проходящих через отверстие, касается его краёв. При этом лучи несколько отклоняются от своего первоначального пути, как бы огибая край отверстия – это и есть дифракция. В результате каждая точка сцены, даже будучи строго в фокусе, проецируется на сенсор уже не как точка, а как небольшое размытое пятнышко, называемое диском Эйри. Его размер тем больше, чем меньше отверстие диафрагмы. Когда диаметр диска Эйри начинает превышать размер отдельного фотодиода матрицы, нерезкость становится очевидной. Дальнейшее закрытие диафрагмы только усугубляет дифракцию.

Разрешение современных камер столь высоко, что лёгкое размытие изображения вследствие дифракции можно заметить уже на диафрагмах от f/11 и больше. Компактные камеры с крошечными сенсорами в принципе не позволят вам использовать диафрагму больше, чем f/8, поскольку малый размер фотодиодов делает дифракцию особенно заметной.

Зона наилучшего восприятия

Оптимальное значение диафрагмы индивидуально для каждого объектива, но, чаще всего, лежит в районе двух ступеней от минимума, т.е. f/5,6-f/11, в зависимости от конкретной модели. Откройте диафрагму шире, и оптические искажения станут более заметными, прикройте диафрагму, и дифракция начнёт размывать изображение.

Чем лучше объектив, тем более достойно он смотрится на полностью открытой диафрагме. Особенно это касается краёв кадра. При больших значениях диафрагмы, таких как f/11-f/16 практически все объективы ведут себя одинаково.

Выбор диафрагмы – это баланс между собственно резкостью и глубиной резко изображаемого пространства. Художественный вкус, опыт и чёткое понимание стоящих перед вами фотографических задач окажут вам неизмеримо более весомую помощь, нежели любые теоретические рассуждения. Однако я всё-таки попробую облегчить вам существование.

Стратегия выбора оптимальной диафрагмы

  • Найдите значение диафрагмы, при котором ваш объектив показывает наилучшую резкость, и используйте это значение во всех случаях, когда это только возможно (чаще всего это f/8 или около того).
  • Если вам не хватает света или если требуется выделить основной объект съёмки с помощью малой глубины резкости, увеличьте размер отверстия диафрагмы, но старайтесь не открывать её полностью без нужды.
  • Если нужда наступила, смело открывайте диафрагму и не переживайте по этому поводу. В ситуациях, когда это может вам понадобиться значение диафрагмы является далеко не самым главным фактором, ограничивающим резкость снимков. Шевелёнка портит изображение намного безжалостнее любых аберраций объектива.
  • Если требуется большая глубина резкости, прикройте диафрагму, но не дальше чем до f/11 для широкоугольных объективов и до f/16 для телеобъективов.
  • Если вам всё ещё не хватает глубины резкости, что не должно случаться часто, используйте f/16 для широкоугольных объективов и f/22 для телеобъективов. Зажимать диафрагму сильнее ни в коем случае не стоит – за увеличение ГРИП вы заплатите слишком заметным падением общей резкости.

Вот и всё. Зная о слабых сторонах вашего оборудования, вы получаете возможность избегать ситуаций, в которых они проявятся, а значит, можете эффективнее эксплуатировать его сильные стороны.

Спасибо за внимание!

Василий А.

Post scriptum

Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект, внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.

Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.

Желаю удачи!


  Дата публикации: 19.09.2012

Вернуться к разделу "Технические аспекты фотографии"

Перейти к полному списку статей


vasili-photo.com

Основы экспозиции: диафрагма, выдержка и ISO

В фотографии есть основы, без знания которых, невозможно научиться делать качественные и красивые снимки. Одна из таких вещей — понимание экспозиции кадра. В нашей статье мы расскажем о выдержке, диафрагме и чувствительности. Именно эти вещи формируют экспозицию и понимание их работы необходимо для получения хороших кадров. Мы расскажем, что такое выдержка, диафрагма и чувствительность и как с ними эффективно работать.

Введение.

Прежде чем написать, что такое выдержка и диафрагма, небольшое отступление. Для каждого кадра требуется определённое количество света (экспозиция). В фотоаппарате есть три возможности дозировать световой поток: диафрагма, выдержка и чувствительность. Чувствительность используется лишь в тех случаях, когда ситуация не позволяет изменять выдержку и диафрагму. Кроме контроля поступления света на матрицу, выдержка и диафрагма — это эффективные художественные инструменты. Сперва их надо понять, а со временем и опытом придёт лёгкость применения. Опытный фотограф использует эти инструменты на уровне подсознания.

Диафрагма.

(diaphragma — перегородка, греч.), в английском «апертура» (aperture, англ.)

Диафрагма — элемент конструкции объектива, отвечающий за диаметр отверстия пропускающего свет на светочувствительную поверхность (плёнку, либо матрицу).

Для простого понимания диафрагмы — приведу аналогию с окном. Чем шире открыты ставни окна, тем больше света проходит через окно.

Диафрагма обозначается так f/2.8 или f:2.8, определяется как отношение диаметра входного отверстия объектива к фокусному расстоянию. Очень часто путаются понятия открытой, большой диафрагмы (f/2.8) и большого диафрагменного числа f/16. Чем меньше число в обозначении диафрагмы, тем больше она открыта.

Меняя F на одно значение, количество света попадающего в камеру меняется в 2 раза. Это называется ступенью экспозиции. Любые изменения (по шкалам фотоаппарата) экспозиции происходят с шагом в 1 ступень. Для точности ступень делят на трети, если это необходимо.

Диафрагма — очень мощный визуальный инструмент. Максимально открытая диафрагма даёт очень маленькую ГРИП (глубина резкости изображаемого пространства). Малый ГРИП визуально выделяет объект на размытом фоне.

Для получения большой ГРИП используется максимально закрытая диафрагма. Чтобы получить большую глубину резкости в кадре, используйте диафрагменное число 8 и больше. Однако, играя величиной диафрагмы, помните, что приближаясь к крайним значениям диафрагмы есть следующие опасности. При открытой – наихудшие показания резкости, а при закрытой вся пыль на матрице будет видна на кадре (для цифровых фотоаппаратов).

Большая глубина резкости подходит больше для пейзажной фотографии, когда зрителю будет интересно рассмотреть все детали фотографии.

Выдержка.

Выдержка — интервал времени на который открывается затвор для пропускания света на светочувствительный элемент.

Снова поможет аналогия с открытым окном. Чем дольше открыты створки, тем больше света пройдёт.

Выдержка всегда измеряется в секундах и миллисекундах. Обозначается как: 1/200, в камере отображается только знаменатель: 200. Если выдержка секунда или длиннее, обозначается так 2″ т.е. 2 секунды.

Минимальная выдержка при съёмке с рук (для получения резкого кадра) не постоянна и зависит от фокусного расстояния. Зависимость обратная, т.е. для 300 мм лучше использовать выдержки короче 1/300.

Длинная выдержка подчёркивает движение объектов. Например, съёмка с проводкой — при длинной выдержке, 1/60 и длиннее, камера следует за объектом, таким образом фон размывается, а объект остаётся резким.

Текущая вода на длинной выдержке превращается в замороженные фигуры.

Очень короткие выдержки, использую для остановки мгновения, такого как брызги упавшей капли или пролетающая мимо машина.

Чувствительность ISO.

Чувствительность — это чисто техническое понятие, обозначающее чувствительность матрицы (или плёнки) к свету. Представьте загорающих людей на пляже. Тот у кого кожа более чувствительная загорит быстрее, т.е. ему надо меньше света для этого. Другому же наоборот, надо больше света, чтобы загореть, потому, что у него низкая чувствительность.

Чувствительность напрямую связана с количеством шумов. Чем больше ISO тем больше шумов, а у плёнки размер зерна. Почему? Чисто технически, вообще это тема расширенной статьи.

При ISO 100 сигнал снимается с матрицы без усиления, при 200 – усиливается в 2 раза и так далее. При любом усилении появляются помехи и искажения и чем больше усиление, тем больше побочных эффектов. Они и называются шумами.

Интенсивность шумов разная на разных камерах. При минимальном ISO шумы не видны и так же менее проявляются при обработке фотографии. Начиная с ISO 600 почти все камеры достаточно сильно шумят и для получения качественного кадра надо использовать программы для шумоподавления.

Итог

Вместе значения выдержки и диафрагмы — образуют экспозиционную пару (оптимальное, правильное для данных условий освещения сочетание выдержки и диафрагмы). Экспопара определяет экспозицию кадра. Раньше для определения использовали экспонометры, которые определяли выдержку исходя из количества света и диафрагмы. Раньше использовался экспонометр как отдельное устройство, сегодня он встроен практически в каждую камеру.

В каждом зеркальном фотоаппарате присутствуют режимы приоритета выдержки и диафрагмы. В режиме приоритета диафрагмы, выбирается диафрагма, а камера анализируя уровень света, подбирает выдержку. Все наоборот в режиме приоритета выдержки. Почти всегда я использую приоритет диафрагмы, он даёт возможность работы с глубиной резкости. Если же есть необходимость снимать движение, я использую режим приоритета выдержки.

В следующих наших статьях, мы продолжим рассказывать о основах фотографии. Ведь именно в этих вещах и кроется понимание искусства фотографии. Зная их, вы сможете создавать те кадры, которые вы хотите.

Больше спасибо блогу ФотоДилер за предоставленную статью.

fototips.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
