Объектив индустар 50 2: Обзор и тест Industar 50-2 50/3.5

Содержание

Объектив Индустар-50-2 для Olympus 4/3

Объектив Индустар-50-2 для Olympus 4/3 предназначен для зеркальных малоформатных фотоаппаратов марки «Зенит». В разработке этого варианта объектива был использован опыт немецких инженеров и применена резьба M42×1/45,5. Объектив Индустар-50-2 для своего времени обладал высокой разрешающей способностью при хорошо исправленной хроматической аберрации. Фотоаппараты марки «Зенит-Е» с данным объективом экспортировались в другие страны.


Характеристики

Фокусное расстояние 50 мм
Относительное отверстие 1:3,5
Угол поля зрения 45°
Размер кадра 24×36 мм
Диафрагма Ирисовая, 7-лепестковая
Крепление M42+адаптер
Размер Ø53×45 (дальномерный вариант) и Ø50×30 мм (зеркальный )


Совместимость

Объектив совместим с фотоаппаратами системы Olympus 4/3:

Olympus E620 Olympus E520 Olympus E510 Olympus E450 Olympus E500 Olympus E420 Olympus E410 Olympus E400 Olympus E330 Olympus E300 Olympus E30 Olympus E5 Olympus E3 Olympus E1


Комплектация

Объектив Индустар-50-2

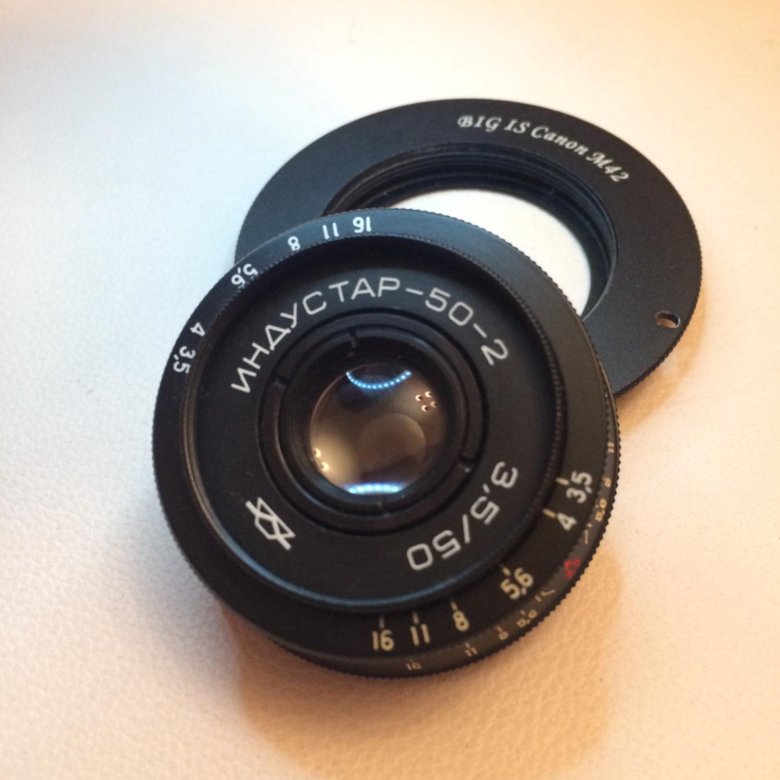

Адаптер М42 - Olympus 4/3


Пример фотографий

Самый дешевый советский мануальный объектив — Красноярский фотограф Артур Миханев

7 марта 2015 / 3087

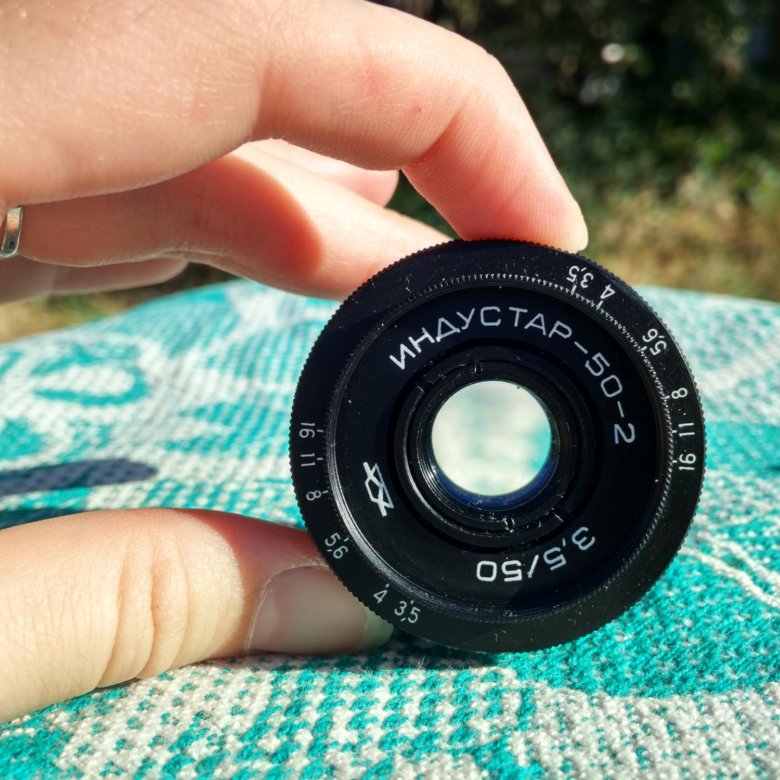

Индустар-50-2 является самым дешевым советским мануальным объективом.
Его цена колеблется в районе 4-5 долларов. Объектив имеет фокусное расстояние 50 мм, максимальную апертуру f/3.5, отличается компактностью и небольшим весом. По своей оптической схеме это Tessar, крепление — М42



Невзирая на оптическую схему, Индустар-50-2 выдает довольно пластичную картинку и может интересно (мягко) размывать фон в зоне нерезкости. Те же объекты, что попадают в фокус, с точки зрения резкости выглядят отлично. Впрочем, от Tessar другого ожидать трудно. Наиболее ценятся объективы, изготовленные на экспорт. Их легко узнать по надписи "Made in USSR".


Снимок на полностью открытой диафрагме

ФОТОСЕССИЯ, СНЯТАЯ НА ИНДУСТАР-50-2
СМОТРИТЕ ПРИМЕРЫ СНИМКОВ, СДЕЛАННЫХ С ПОМОЩЬЮ МАНУАЛЬНЫХ ОБЪЕКТИВОВ
ЧИТАЙТЕ ОБЗОРЫ ДРУГИХ ОБЪЕКТИВОВ!

The cheapest Soviet manual lens
The cheapest Soviet manual lens is an Industar-50-2. Its price around 4-5 dollars. The lens has a focal length of 50 mm, the maximum aperture of f/3.5. The item is a compact and light weight. By optical system it is a Tessar lens, bayonet mount — M42
Yes, it cheap and simple thing. But nevertheless the lens gives a pretty plastic picture and it is interesting to blur the background in the area of confusion. The same objects that are in focus, with point of view-of-field look great. However, from another Tessar lens, it will be hard
The most sought after lenses made for export. They are easily recognizable by the inscription "Made in USSR".
I cani say that for me this item is really surpise. It is so small… but rather intresting. I think any photographer must have it in your case. For what? For making good pictures by litlle but amaizing lens!

Похожие статьи:

Блог → Canon FL 50mm f/1.8

Блог → Canon FD 50mm f/1.8 S.C.

Блог → Canon FL 50mm f/1.4

тесссар полтинник объектив индустар-50-2 soviet lenses industar-50-2

Индустар 50-2 на Nikon, бесконечность, переюстировка

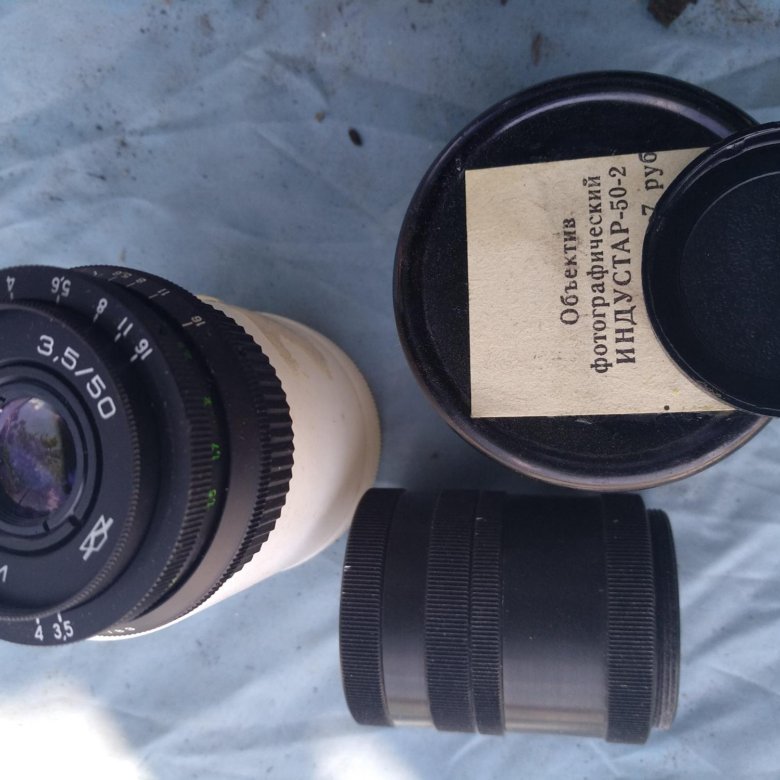

1. Попал в руки объектив Индустар-50-2(50мм\f3.5), производства Красногорского завода, судя по номеру, был выпущен в 79 году. Особенность всех индустаров в том, что они сделаны по схеме Carl Zeiss Tessar, и как правило очень резкие. Тессар  - еще данную оптическую схему называют "Орлиный глаз" за высокую резкость и контрастность.

Еще выпускались дальномерные варианты, Назывались Индустар-50. Разрешающая способность действительно высокая

  • Разрешающая способность (0мм/10 мм/20 мм): 43/27/25 линий/мм
  • Разрешающая способность по ТУ (центр/край): 38/22 линий/мм

Недостаток оптической схемы Tessar - не возможность создавать объективы с высокой светосилой,

Carl Zeiss производили объективы с такой оптической схемой с диафрагмой 4. В СССР производились Индустары с диафрагмой 2.8.

Казалось бы такой малыш, выглядит нелепо на камере, однако для него есть очень большая область применения, во первых - это макро и предметная съемка, где высокая светосила в общем то и не нужна, а важная высокая резкость и разрешающая способность. Еще такой малыш очень удобен для ношения, благодаря своему маленькому весу. Очень удобно использовать его когда даже лишние 100 грамм могут оказаться неподъемны. Например при видеосъемке со стедикама. Тот же Tamron 17-50 без стабилизатора весит 430 грамм, а Nikon 18-105 весит 420 грамм - это очень много, рука реально быстро устает. С объективом Индустар 50-2 можно гораздо дольше продержаться со стедикамом в руках и не устать.

Поэтому я не мог не переюстировать его на Nikon для получения бесконечности, мне такой объектив обязательно пригодится.



2.



3. Нужно сзади объектива раскрутить кольцо с двумя отверстиями.



4. Я воспользовался радиотехническими тонкогубцами. Просто вставил губки в отверстия и раскрутил кольцо. На руках у меня остался фокусер, и часть с линзоблоком и диафрагмой. На линзоблоке одеты 2 алюминиевых юстировочных кольца, их нужно снять. Но при этом кольцо диафрагмы заклинит если мы так соберем объектив. Поэтому я раскрутил винтик который на фото с верху обведен зеленым и на 2 оборота раскрутил линзоблок и вкрутил винтик обратно.



5.



6. Далее собрал объектив без юстировочных колец, кольца поставил сюда, как на фото выше и закрутил кольцо. При этом прежде чем его затянуть, нужно правильно установить положение диафрагмы что бы оно соответствовало отметкам.



7. Бесконечность достигнута.

Объектив Индустар-50 (М39, зеркальный) обзор

Штатный объектив с просветленной оптикой для зеркальных фотоаппаратов. Четырёхлинзовый анастигмат типа Tessar.

Индустар-50 выпускался как для зеркальных фотоаппаратов, так и для дальномерных. Причем, для дальномеров были варианты корпуса складного и не складного. У зеркальных 50-х корпус был, конечно, только не складной.

В данном обзоре представлена белая зеркальная версия объектива под резьбу М39, выпущенная на КМЗ. Если вас интересуют иные варианты — ищите их на карте сайта и следите за анонсами в социальных сетях.

Оптическая схема:

Фокусное расстояние: 52 мм
Угол поля зрения: 45°
Размер кадра: 24×36 мм
Количество линз/групп: 4/3
Рабочий отрезок — 45,2 мм
Относительное отверстие: 1:3,5
Пределы шкалы диафрагм: 1:3,5–1:16
Количество лепестков диафрагмы — 7
Регулировка диафрагмы — бесступенчатая
Предустановка диафрагмы — отсутствует
Ближний предел фокусировки — 0,65 м
Соединения:
объектива с камерой — M39×1
для ввинчивающихся насадок — M33×0,5
для надевающихся насадок — ∅36 мм
Расположение крепления для светофильтров: переднее
Разрешающая способность по ТУ (центр/край): 38/22 линий/мм
Коэффициент светопропускания: 0,8
Вес — 65 г

Объектив, на сколько могу судить, просветленный. Просветление едва заметного синеватого оттенка.

Индустар-50 — объектив очень компактный. Наверное, самый компактный для зеркалок. Я меньше не знаю.

При фокусировке на бесконечность, объектив выступает за пределы аппарата примерно на 2 см.

Компоновка. Первое кольцо с накаткой, расположенное вплотную к камере — служит для прикручивания и откручивания объектива.
Кольцо фокусировки находится практически на самом конце объектива.

Полный ход геликоида — около 300 градусов. Интересное наблюдение. У зеркальных Интустаров-50 ход геликоида существенно больше, чем у дальномерных за счет меньшей МДФ.

Кольцо управления диафрагмой очень тонкое, — расположено на торце объектива вплотную к кольцу фокусировки. Более того, шкала диафрагм нанесена на коническую, почти торцевую плоскость. Глядя сбоку, шкалу просто не видно.

Кольцо диафрагм расположено, фактически, на геликоиде.

Поэтому, во-первых, шкалы диафрагм и глубин резкости постоянно «бегают» по кругу при фокусировке и во-вторых, меняя диафрагму легко сбить фокус.

Снимая через объектив с кольцом диафрагм без фиксированных значений, я обычно фокусируюсь на самой открытой диафрагме и потом делаю серию снимков, плавно прикрывая диафрагму до f5,6 примерно.

После, на экране компьютера нужно выбрать снимок, у которого все, что нужно в фокусе и при этом сохранено размытие заднего фона. Вот для такого приема Индустар-50 не очень удобен.

Лепестков диафрагмы — семь. Уже с диафрагмы 5,6 видны отчетливые гайки.

Индустар-50 стоит сейчас копейки. Это один из самых дешевых объективов, причем, несмотря на дешевизну, его оптическая схема весьма уникальна.
Стоит ли брать его для цифровой камеры? Да, стоит. Единственно, я бы рекомендовал не зеркальную М39 версию.


Зеркальные объективы с резьбой М39 имеют нестандартный рабочий отрезок и имеющиеся в продаже переходники эту проблему не устраняют.

Подробнее об этом читайте в специальной статье.

Если хотите попробовать такой объектив, найдите версию под резьбу М42. Он называется Индустар-50-2.

Если у вас беззеркалка, вам также подойдет дальномерный Инлустар-50. Например, такой.

Чего ждать от Индустара? Оптическая схема Tessar не даром носит звание «Орлиный глаз». Индустар-50 — очень резкий объектив.

Он создан для резкого отображения пространства большой глубины.

По моему личному ощущению, размывать задний фон 50-м не очень комфортно. Во-первых, он не светосильный. F3,5 на 50 мм — это весьма темно. Во-вторых, по мне, так рисунок размытия, хотя и симпатичен, но не хватает ему харизмы, что ли?

В общем, скорее репортажная съемка.

Но это все субъективно, конечно. Пишите свое мнение.

овые снимки:




Уважаемые читатели!
В социальных сетях для сайта Фототехника СССР созданы страницы – визитные карточки.
Если вам интересен мой ресурс, приглашаю поддержать проект и стать участником любого из сообществ. Делитесь опытом, высказывайте соображения, задавайте вопросы, участвуйте в дискуссиях!
Особое внимание обращаю на новую страничку в Instagram.

Переход по кнопкам вверху экрана или по ссылкам  на странице контактов


Самые дешевые переходники продаются на Aliexpress.

Выбрать переходник для своей камеры вам поможет таблица.

Переходник М39-М42 вам понадобится дополнительно во всех случаях.


Если вы часто покупаете что-то в интернет-магазинах, я могу посоветовать вам кэшбэк-сервис LetyShops. Он позволяет вернуть  2-5 процента со стоимости покупки.

Чтобы воспользоваться сервисом, вам нужно зарегистрироваться. Далее, на главной странице находите нужный вам интернет-магазин. Там же будет указана величина кэшбэка. Переходите в магазин по ссылке и совершаете покупки как обычно.

После покупки на ваш счет в  LetyShops будет начислена сумма кэшбэка. Доступна для вывода она станет после получения товара.

Вывести деньги вы можете разными способами. Я перевожу на баланс сотового телефона. При этом варианте нет комиссий.

На вывод есть ограничение по минимальной сумме 500 руб, но если использовать промо-коды, которые легко найти в сети, то это ограничение снимается.

За переходники, указанные в таблице вы также можете получить кэшбэк. Очень приятный сервис, рекомендую. Ссылка для регистрации.

Индустар 50-2 (50/3.5) на Canon EOS 5D. Делайте ваши ставки, господа!


Обзор Industar-50-2 3,5/50

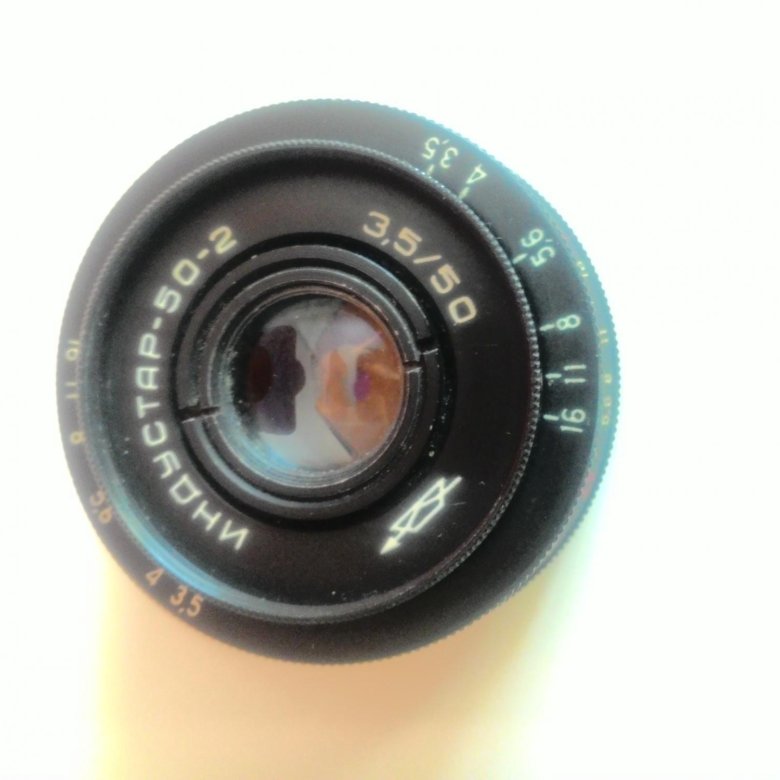

Индустар-50-2 и Industar-50-2 — это один и тот же объектив с разным написанием названия. В конце обзора, в дополнении, указано различия между объективами с разным написанием имени.

Обзор объектива Индустар 50-2

ТТХ Индустар-50-2 (Industar-50-2) Фокусное расстояние: 50mm Диафрагма: F3.5-F16 Количество лепестков диафрагмы: 7 штук Резьба: М42 Вес: 70грамм Оптическая схема: 4 линзы в 3 группах (4-хлинзовый просветленный анастигмат). Схема аналогична объективам Tessar. Диаметр светофильтра: 35мм (есть также объективы с 33.5мм)

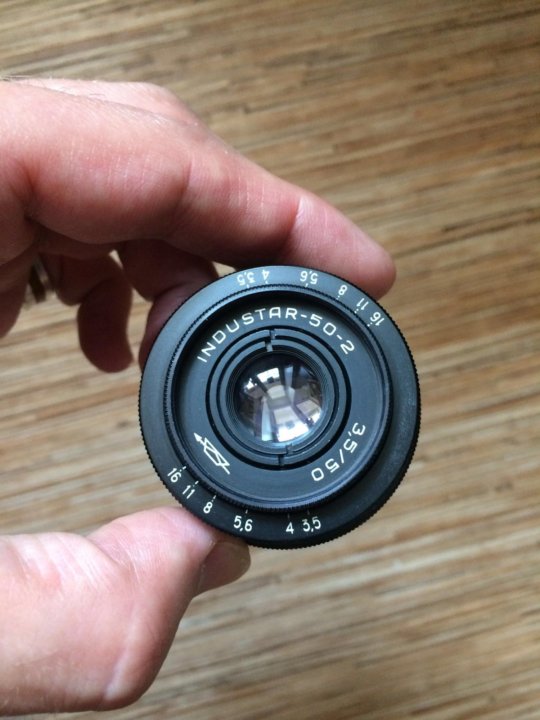

Конечно, после того, как увидишь объектив наяву, окажется, что он намного меньше, чем кажется на картинках. Индустар-50-2очень легкий и компактный объектив, даже не верится, что в те далекие времена могли делать такие маленькие объективы. У меня даже сложилось впечатление, что Индустар-50-2 вытащили из камеры какого-то навороченного современного мобильного смартфона.


Индустар-50-2 на современной цифровой камере

Но его размеры ничуть не мешают Industar-50-2 делать замечательные снимки. Industar-50-2 является объективом со средней светосилой. Его максимальное число F составляет всего F/3.5. Для сравнения диафрагма F/3.5 в 3 раза ‘темней’ за F/2.0, которая имеется у ряда объективов, например, таких как МС Гелиос-44м-7 2/58

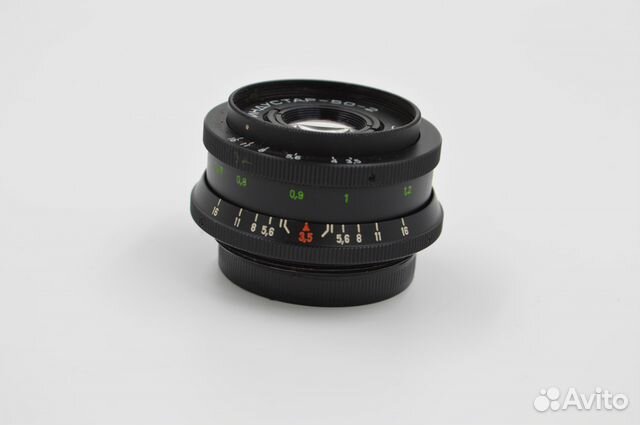

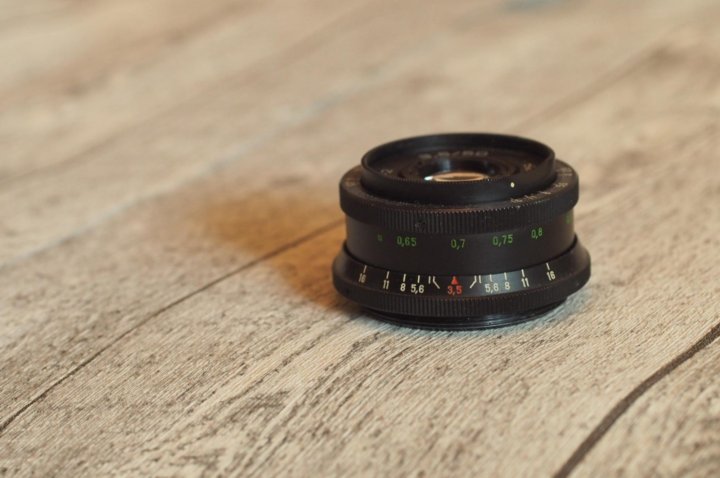

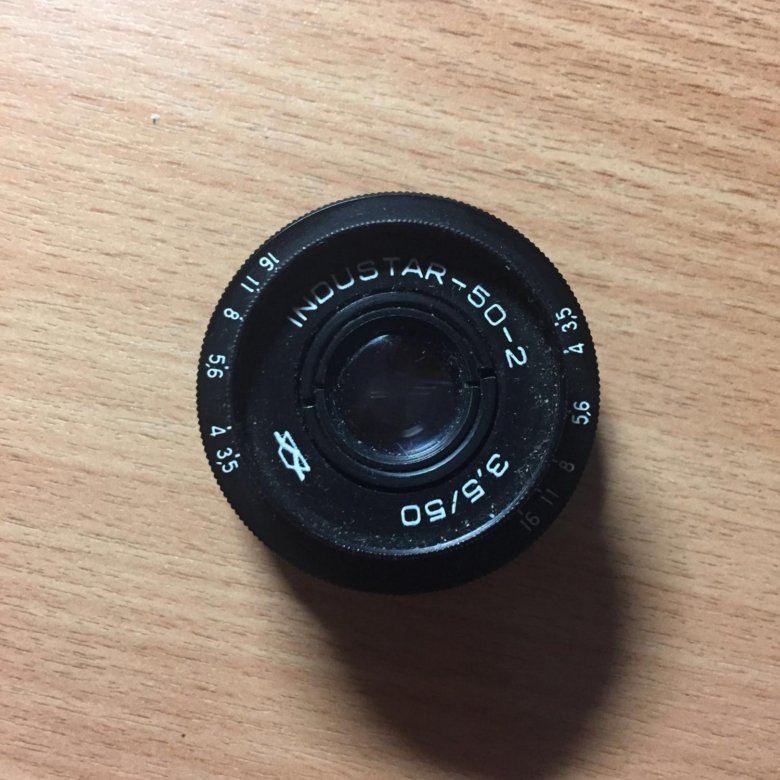

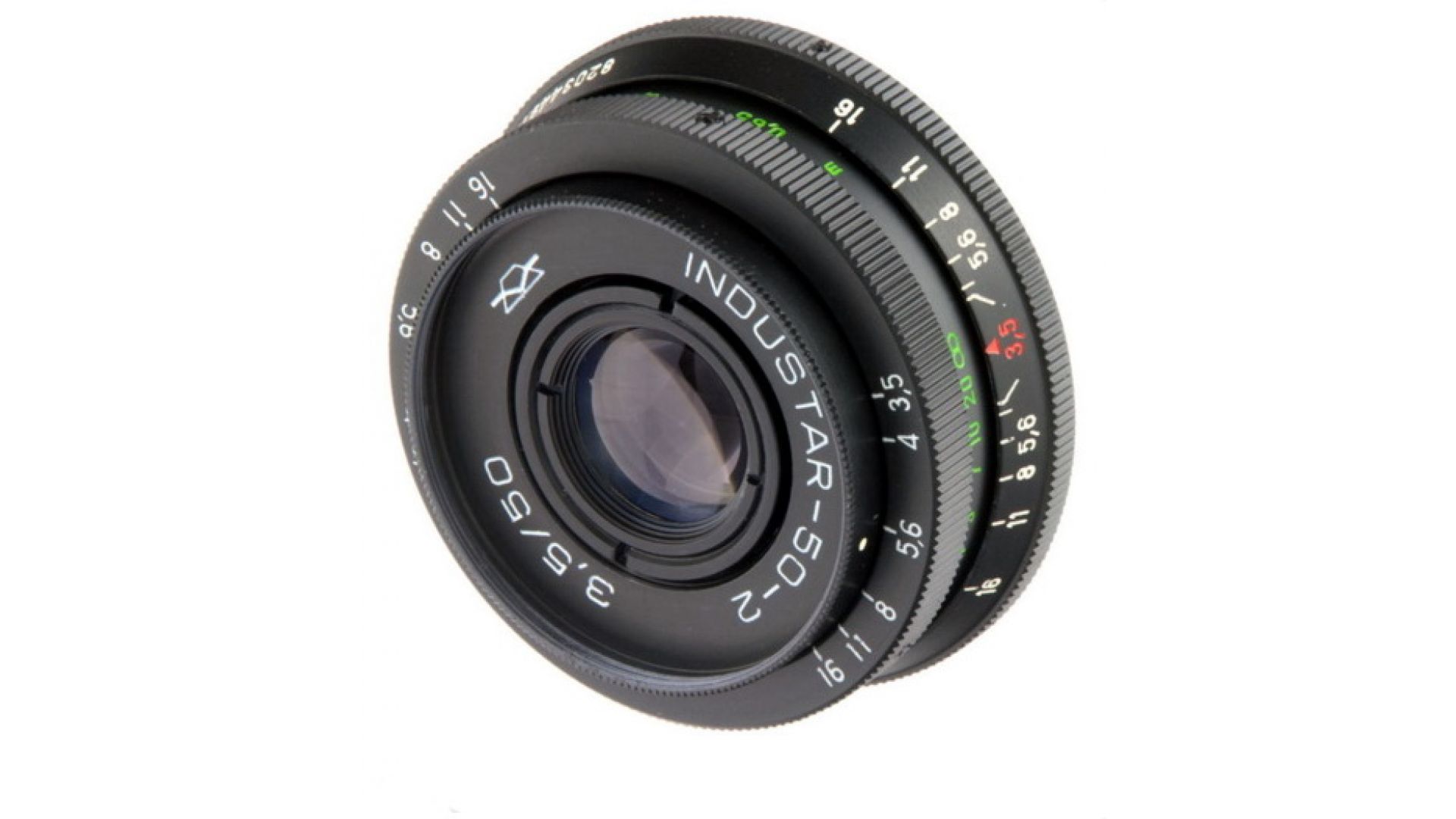

Вид объектива Индустар 50-2

Общая полезная информация про Индустар-50-2:

  1. Объектив имеет маленький размер. Индустар-50-2 всегда можно взять с собой. Он спокойно помещается в карман.
  2. Маленький вес. В походе он не будет создавать лишний вес. Да и с таким крохотным объективом любая тяжелая зеркальная камера становится на порядок легче, по сравнению с другими объективами.
  3. Дешевый. Вряд ли сейчас можно найти более дешевый объектив советских времен. Можно не бояться его повредить, потерять, запачкать – а значит можно всегда брать с собой в самые экстремальные условия. Купить Индустар-50-2 можно приблизительно за 10 у.е.
  4. Отличная резкость. Резкость позволяет использовать объектив начиная с диафрагмы F3.5. Резкостью объектив обязан своей оптической схеме. Схема была скопирована с объективов марки Carl Zeiss Tessar. Тессары еще называют ‘Орлиным Глазом’ за свои превосходные показатели разрешающей способности. Кстати, можете почитать обзор такого Тессара — Carl Zeiss Jena DDR Tessar 2.8/50
  5. Объектив имеет все нужные индикаторы: расстояния, диафрагмы, глубины резкости. При чем индикаторы диафрагмы продублированы дважды, что является редкостью.
  6. Из-за маленького размера объектива для него довольно сложно найти переднюю крышку. Если таковой нет, можно использовать полую (обычно белую) крышку от задней линзы объективов современных объективов Nikon, Canon и т.п.


Двойная шкала диафрагмы. Объектив имеет два ряда чисел для управления диафрагмой.

Качество изображения:

В объективе почти полностью исправлены . Дисторсия очень маленькая, не особо отличается от других полтинников. Конечно, светосила немного подводит, но тессаровская схема не допускает особо светосильных объективов. Характерной чертой Индустар-50-2 является его способность закручивать боке, это можно наблюдать на примерах фотографий. При чем крутит на уровне Гелиос-81н. Контраст объектива удовлетворительный. Контровой свет держит нормально. В общем случае картинка на Индустар-50-2 приятно отличается в лучшую сторону от китовых объективов, которые идут в комплекте поставки вместе с новыми цифровыми камерам.

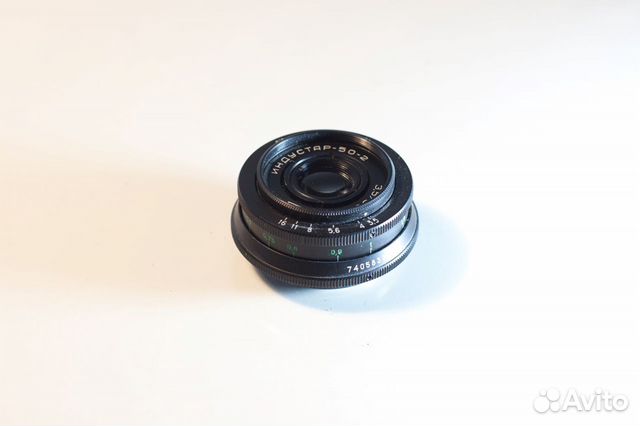

Вид объектива Индустар-50-2 при фокусировке на МДФ

Кольцо фокусировки Индустар-50-2 вращается приблизительно на 320 градусов, что делает ручную наводку на резкость очень плавной и приятной. При фокусировке хобот объектива удлиняется примерно на один сантиметр, при фокусировке вращается передняя линза. Шкала ГРИП указана для значений диафрагмы F/3.5, 4, 5.6, 8, 11, 16. По сравнению с другими полтинниками, у Индустар-50-2 довольно большАя глубина резкости при F/3. 5 (видно на картинке выше).

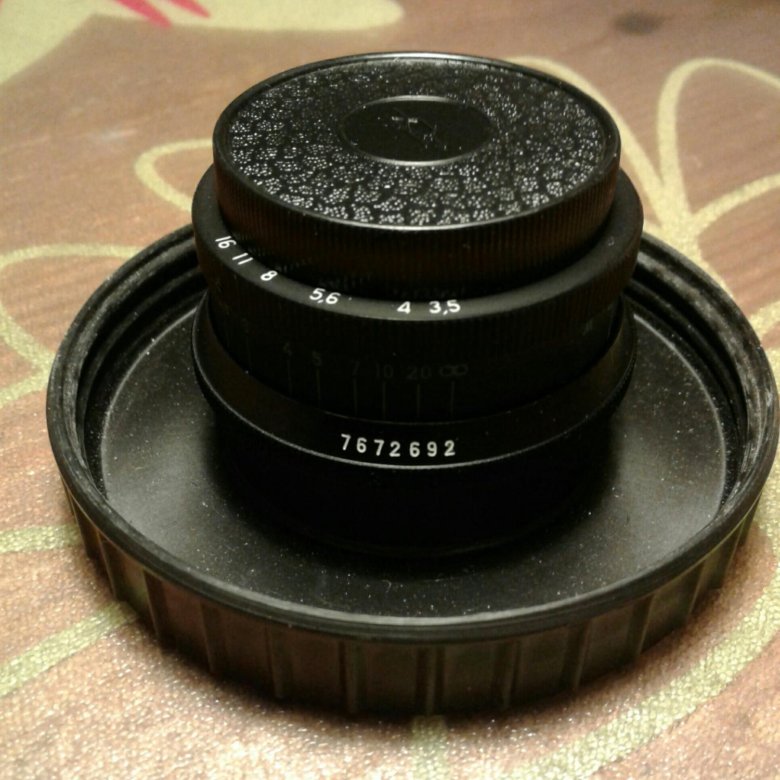

Индустар-50-2 с родной передней крышкой ‘ЗЕНИТ’

А вот кольцо управления диафрагмой у объектива достаточно неудобное. Оно находится спереди объектива. Чтобы увидеть, какое значение диафрагмы установлено, нужно переворачивать объектив передней линзой к себе. Управление диафрагмой плавное, без фиксированных значений — можно установить любое промежуточное значение числа F от 3.5 до 16.0. При фокусировке кольцо управления диафрагмой задевается очень и очень редко. Лепестков диафрагмы у объектива имеет 7 штук, они создают обычные ‘гайки’ в зоне нерезкости при ярких источниках света.


Индустар-50-2 — вид сзади и вид отверстия диафрагмы

Как использовать с современными фотоаппаратами?

Объективы с посадочной резьбой М42 (M42 Х 1/45.5), такой, как у объектива из данного обзора, очень легко использовать практически на любых современных цифровых камерах (как зеркальных, так и беззеркальных), для этого достаточно подобрать правильный переходник (адаптер). Самые дешевые переходники можно найти aliexpress.com. Переходники (адаптеры) с чипом дают больше удобства во время съемки, обычно чипы служат для подтверждения фокусировки и/или замера экспозиции.

Для зеркальных фотоаппаратов

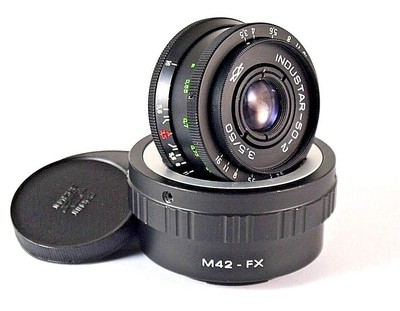

  1. CANON: Для фотоаппаратов Canon EOS с байонетом EF/EF-S нужен переходник M42-Canon EOS, такой переходник с чипом можно найти здесь, без чипа здесь.
  2. NIKON: Для фотоаппаратов Nikon DX/FX, а также для фотоаппаратов Fujifilm и Kodak с байонетом Nikon F нужен переходник M42-Nikon F, купить такой переходник без линзы и чипа можно здесь, c линзой без чипа здесь, с чипом без линзы здесь, с линзой и чипом здесь. Зачем линза? Зачем чип?
  3. PENTAX: Для фотоаппаратов Pentax с байонетом K нужен переходник M42-Pentax K, купить такой переходник можно здесь.
  4. SONY / MINOLTA: Для фотоаппаратов с байонетом Sony/Minolta A нужен переходник M42-Sony A, такой переходник без чипа можно найти по этой ссылке, с чипом по этой ссылке.
  5. OLYMPUS / PANASONIC: Для фотоаппаратов с байонетом 4/3 (не путать с Micro 4/3!) нужен переходник M42-4/3, купить такой переходник можно здесь.

Для беззеркальных фотоаппаратов

  1. SONY: Для фотоаппаратов с байонетом ‘E’ серий Sony NEX и Sony Alpha нужен переходник M42-Sony E (он же M42-Sonye Nex), его можно найти по этой ссылке. Для данных фотоаппаратов также доступен автофокусный адаптер Techart PRO Leica M – Sony E Autofocus Adapter, который можно найти по этой ссылке.
  2. OLYMPUS / PANASONIC / KODAK / XIAOMI: Для фотоаппаратов с байонетом Micro 4/3 (Микро 4:3) нужен переходник M42-Micro 4/3, его можно найти по этой ссылке.
  3. CANON M: Для фотоаппаратов с байонетом Canon EF-M нужен переходник M42-Сanon M, его можно найти по этой ссылке.
  4. CANON R: Для фотоаппаратов с байонетом Canon R нужен переходник M42-Сanon R, его можно найти по этой ссылке.
  5. NIKON 1: Для фотоаппаратов серии Nikon 1 нужен переходник M42-Nikon 1, его можно найти по этой ссылке.
  6. NIKON Z: Для фотоаппаратов серии Nikon Z нужен переходник M42-Nikon Z, его можно найти по этой ссылке.
  7. FUJIFILM: Для фотоаппаратов с байонетом X нужен переходник M42-Fuji X, его можно найти по этой ссылке.
  8. SAMSUNG: Для фотоаппаратов с байонетом NX нужен переходник M42-Samsung NX, его можно найти по этой ссылке. Для камеры NX mini переходников пока не существует.
  9. PENTAX: Для фотоаппаратов с байонетом Q нужен переходник M42-Pentax Q, его можно найти по этой ссылке.
  10. SIGMA/PANASONIC/LEICA: Для фотоаппаратов с байонетом L нужен переходник M42-Leica L, его можно найти по этой ссылке.
  11. LEICA: Для фотоаппаратов с байонетом Leica M нужен переходник M42-L/M, его можно найти по этой ссылке.

Если есть любые вопросы по совместимости и переходникам — спрашивайте в комментариях (комментарии не требуют вообще никакой регистрации).


Просветление задней и передней линзы объектива Индустар-50-2

Примеры фотографий на Индустар 50-2

Все фотографии без обработки. Снято на Nikon D90. Только уменьшен размер.

Еще фото на Nikon D80 и Canon 350D

И примеры фотографий на полноформатные камеры Nikon D700 и Sony a7R:

Вот ссылка на архив с оригиналами, снятых на 36-МП камеру Sony a7R — 353 МБ, 11 фото в формате .ARW (RAW)


Industar-50-2 3,5/50

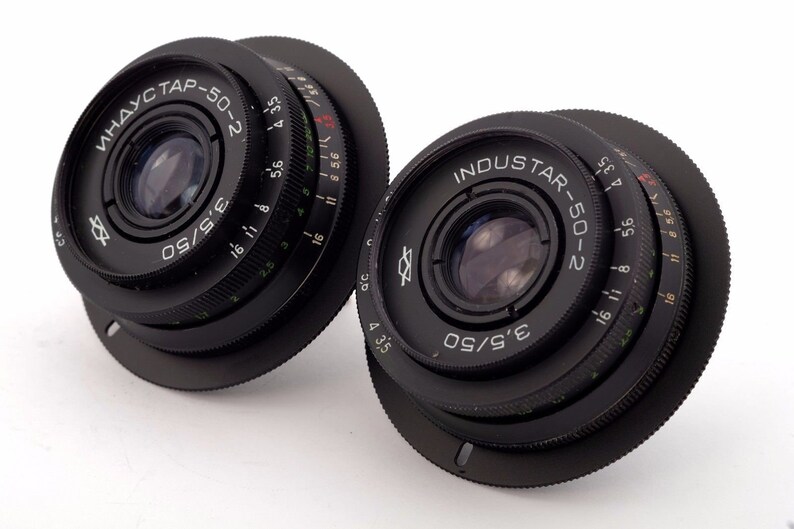

Дополнение

Недавно я приобрел ИНДУСТАР-50-2 3,5/50 (имя написано кирилицей, серийный номер #7457498), который самую малость отличается от Industar-50-2 3,5/50 (из данного обзора, серийный номер #80126529). Отличия миниатюрные:

  • ИНДУСТАР-50-2 3,5/50 имеет вертикальные зеленые линии для обозначения дистанции фокусировки. Во время фокусировки оправа корпуса выдвигается вперед, вертикальные линии позволяют точно определить дистанцию фокусировки.
  • ИНДУСТАР-50-2 3,5/50 имеет более старый логотип завода КМЗ со стрелкой на конце стилизованного луча.

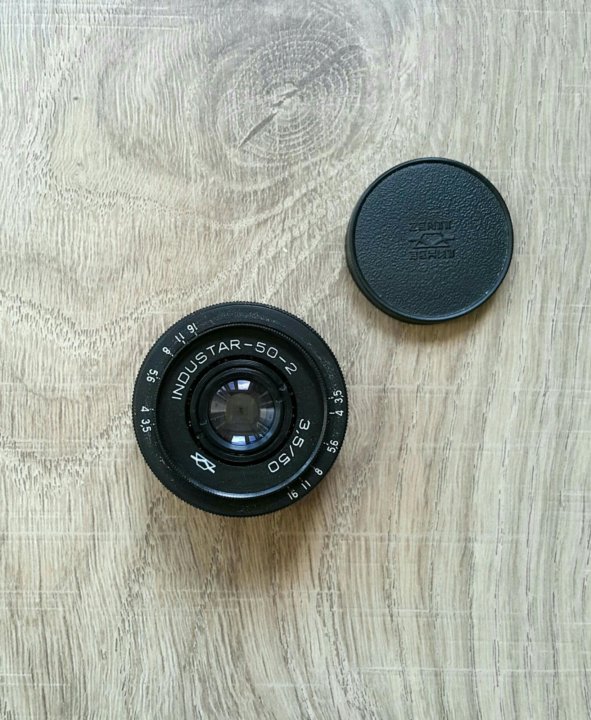

  • разное написание имени: ИНДУСТАР-50-2 и INDUSTAR-50-2

Наглядно отличия показаны ниже:

Личный опыт

Современные камеры очень смешно смотрятся с таким маленьким объективом, некоторые люди даже спрашивают, что это у меня за такая заглушка для байонета. Многие фотографы не придают значения возможностям объектива Индустар-50-2, но с его помощью можно реально получить отличные фотографии. Если Вас заинтересовал данный объектив и Вы хотите его приобрести — тогда обращайтесь по контактам из раздела мануальная оптика.


Industar-50-2 3,5/50

Каталог
современных объективов марки ‘Zenitar’
и
‘Helios’
можете посмотреть по этой ссылке.

В комментариях можно задать вопрос по теме и вам обязательно ответят, а также можно высказать свое мнение или описать свой опыт. Для подбора фототехники я рекомендую большие каталоги различной фототехники, такие как E-katalog, или большие интернет магазины, такие как Rozetka. Много мелочей для фото можно найти на Aliexpress.
Вывод
Industar-50-2 3,5/50 очень компактный и резкий полтинник, что позволяет использовать его для ряда стандартных фото задач. От больших выводов этом маленький объектив может просто зазнаться

Материал подготовил Аркадий Шаповал.

1. Попал в руки объектив Индустар-50-2(50мм\f3.5), производства Красногорского завода, судя по номеру, был выпущен в 79 году. Особенность всех индустаров в том, что они сделаны по схеме Carl Zeiss Tessar, и как правило очень резкие. Тессар — еще данную оптическую схему называют «Орлиный глаз» за высокую резкость и контрастность.

Еще выпускались дальномерные варианты, Назывались Индустар-50. Разрешающая способность действительно высокая

  • Разрешающая способность (0мм/10 мм/20 мм): 43/27/25 линий/мм
  • Разрешающая способность по ТУ (центр/край): 38/22 линий/мм

Недостаток оптической схемы Tessar — не возможность создавать объективы с высокой светосилой, Carl Zeiss производили объективы с такой оптической схемой с диафрагмой 4. В СССР производились Индустары с диафрагмой 2.8.

Казалось бы такой малыш, выглядит нелепо на камере, однако для него есть очень большая область применения, во первых — это макро и предметная съемка, где высокая светосила в общем то и не нужна, а важная высокая резкость и разрешающая способность. Еще такой малыш очень удобен для ношения, благодаря своему маленькому весу. Очень удобно использовать его когда даже лишние 100 грамм могут оказаться неподъемны. Например при видеосъемке со стедикама. Тот же Tamron 17-50 без стабилизатора весит 430 грамм, а Nikon 18-105 весит 420 грамм — это очень много, рука реально быстро устает. С объективом Индустар 50-2 можно гораздо дольше продержаться со стедикамом в руках и не устать.

Поэтому я не мог не переюстировать его на Nikon для получения бесконечности, мне такой объектив обязательно пригодится.

2.

3. Нужно сзади объектива раскрутить кольцо с двумя отверстиями.

4. Я воспользовался радиотехническими тонкогубцами. Просто вставил губки в отверстия и раскрутил кольцо. На руках у меня остался фокусер, и часть с линзоблоком и диафрагмой. На линзоблоке одеты 2 алюминиевых юстировочных кольца, их нужно снять. Но при этом кольцо диафрагмы заклинит если мы так соберем объектив. Поэтому я раскрутил винтик который на фото с верху обведен зеленым и на 2 оборота раскрутил линзоблок и вкрутил винтик обратно.

5.

6. Далее собрал объектив без юстировочных колец, кольца поставил сюда, как на фото выше и закрутил кольцо. При этом прежде чем его затянуть, нужно правильно установить положение диафрагмы что бы оно соответствовало отметкам.

7. Бесконечность достигнута.

Гелиос 44-2 58/2

Гелиос 44-2

Гелиос 44-2 58 mm f/ 2 — объектив с однослойным просветлением, создан на основе объективаBiotar 2/58 (Carl Zeiss Jena). Это один из самых массовых объективов, выпущенных для фотокамеры «ЗЕНИТ-Е». Имеет присоеденительную резьбу М42×1. Управление диафрагмой — ручное, с кольцом предустановки.

Замечу, что наученный горьким опытом я фокусируюсь исключительно по видоискателю иLiveView. На картинке приведенной ниже видно как промахивается подтверждение автофокуса на стандартном адаптере без возможности программирования фронт-бэк фокуса.

слева фокус по LiveView , справа по звуковому подтверждению автофокуса.

В результате теста обнаружилось, что Индустар 50-2 50/3,5 довольно темная линза. На аналогичных установках диафрагмы она значительно темнее своих собратьев по фокусному. Камера у меня всегда в режиме «М», так что это не ошибки экспозамера. Свет от студийного генератора Broncolor, который обеспечивает повторяемость освещения с очень высокой точностью.

слева Зенитар-М 50/1,7 ** справа Индустар 50-2 50/3,5. F11 на обоих, освещение одинаковое, штатив

Помимо «темности» линзы Индустар 50-2 50/3,5 видно еще отличие в фокусном значении. Вообще линзы не бывают точно 50мм, а всегда производитель округляет до стандартного значения. Здесь это хорошо видно. То ли Зенитар не 50мм, а менее, то ли Индустар более чем 50мм.

UPDATE Оказалось Индустар 50-2 на самом деле имеет фокусное расстояние 52мм.

И наоборот, Гелиос 44-2 58/2 оказался много светлее Зенитар-М 50/1,7.

слева Зенитар-М 50/1,7 MC, справа Гелиос 44-2 58/2. F11, штатив, вспышка

Приведу общий снимок для оценки разницы в фокусном значении объективов. Резкость здесь не смотрите так как снимок я уменьшил, чтобы он прикрепился к статье. Ниже будет фрагмент для оценки резкости.

снимки не масштабировались. условия одинаковые, наводка на резкость по Liveview, расстояние до объекта 92см

Обратите внимание, что я привел снимки к примерно одинаковой яркости для того, чтобы удобнее было оценить резкость.

С некоторым небольшим отрывом по резкости выигрывает Зенитар-М 50/1,7, хотя у него немного меньшее фокусное расстояние по сравнению с другими использованными полтинниками. Но есть один важный момент. Гелиос 44-2 58/2 хоть и не победитель по резкости, но он намного светосильнее, чем Зенитар-М 50/1,7. Таким образом он будет позволять снимать там, где Зенитар-М 50/1,7 уже не сможет. В данном случае на мой взгляд ошибка с относительным отверстием. Пожалуй, Гелиос 44-2 50/2 на уровне F1,4 по светосиле.

Но посмотрим на открытой диафрагме. Будет ли он достаточно резок, чтобы использовать его на F2 или он намеренно ограничен F2 в виду неудовлетворительных характеристик на открытой диафрагме.

Расстояние 92см до объекта съемки, штатив, спусковой тросик. На Зенитаре 50/1,7 и Гелиос 44-2 58/2 диафрагма F2. На Индустаре 50-2/3,5 F3,5 так как это его самая открытая диафрагма. Единственный смысл был включать его в данный тест — проверить, резок ли он на открытой диафрагме. Индустаре 50-2/3,5 тёмный объектив и в данном случае вопрос был только да/нет, так как он не конкурент остальным двум, как мы выяснили в процессе тестирования.

фрагменты не масштабировались.

Фрагмент с Индустар 50-2/3,5 был осветлён в Adobe Camera Raw. Остальные настройки у него идентичные. Снимок с Гелиос 44-2 58/2 наоборот был снят при 1/8сек, тогда как остальные при 1/6сек, так как Гелиос 44-2 58/2 более светосильный.

На мой взгляд все три объектива достаточно резкие в центре кадра на открытой диафрагме. Я здесь намеренно не привожу тест на резкость по всему полю кадра так как это слабое место советских объективов. Позже я сделаю тест-сравнение советского объектива 50мм и объективаCarl Zeiss по краям кадра на открытой диафрагме. Чтобы закрыть этот вопрос для читателей.

Если же вернуться к нашим тестируемым объективам, то я скажу следующее.

Гелиос 44-2 58/2

— На мой взгляд очень удобное фокусное расстояние для 35мм кадра. Объектив удивляет своей светосилой. Я не понял, почему в маркировке такая ошибка.

upd: или мне достался какой-то странный экземпляр? Отверстие диафрагмы не соответствует маркировке?

Минусы — предварительное кольцо диафрагмирования. Лично мне оно не удобно. И его конструктив хоть и железный, но все же уступает Зенитар-M 50/1,7 MC. Всё время было какое-то ощущение люфта. Хотя, может, показалось. В любом случае могу смело его рекомендовать начинающему фотографу. Особенно плёночному из-за его высокой светосилы.

Теги: Объективы Советские Тесты и обзоры объективов 50мм фототехника с метками 5 гелиос гелиос 44-2 Гелиос 50/2 зенитар Зенитар 50/1 индустар 50-2 Индустар 50/3 обзор объектив тест фото Фототехника

Объектив с наклоном и сдвигом из Индустара и сантехнического переходника

Оптика Lensbaby, предназначенная для получения необычных эффектов, создана на основе простых одиночных линз и ахроматов-склеек. Сферические аберрации, свойственные таким оптическим системам, если они сильно не диафрагмированы, не позволяют получить четкое изображение по всему полю кадра. При наклоне оптической оси астигматизм препятствует увеличению изображаемого резко пространства, для чего такой наклон обычно и применяется. И именно эти «дефекты» оптики эффективно используются в Lensbaby. Сферические аберрации и наклон оптической оси, а так же диафрагма с некруговым отверстием, позволяют получить очень необычное, «мягкое» вне фокуса изображение с красивым сиянием бликов в форме отверстия диафрагмы и «лучевыми» структурами на периферии кадра при наклоне линзы. Конструкция

Сделать самому подобный объектив не представляет большого труда. Но зачем делать то, с чем хорошо справились другие? Поэтому был сделан объектив лишенный некоторых недостатков Lensbaby (которые одновременно и преимущества, в зависимости от преследуемых целей) и подобный Lensbaby по конструкции, позволяющей осуществлять наклон и небольшой сдвиг оптической оси. За основу был взять объектив Индустар 50-2 3,5/50. Это аналог Тессара с исправленными астигматизмом, сферическими и хроматическими аберрациями. Подробнее об этом объективе можно посмотреть здесь.

Кроме объектива для самоделки понадобятся: адаптер для камеры (в нашем случае М42 под Canon) и резиновый сантехнический переходник.

Вместо адаптера можно посоветовать использовать штатную крышку для камеры, которая закрывает ее при снятом объективе. Сантехнический переходник подбирается так, чтобы он был достаточно гибок и по диаметру подходил под блок объектива.

Обычно бывает не просто найти подходящие друг к другу элементы конструкции. Но для Индустара все «совпало» очень хорошо. Ровная часть конструкции оптического блока (смотри фотографию ниже) с небольшим усилием вошла в резиновый переходник и получилась хорошая телескопическая система, фиксирующая в нужном положении и наклон оптического блока, и его выдвижение для целей фокусировки.

Оптический блок объектива Индустар с узлом фокусировки. Над фокусировочной резьбой именно та ровная часть, которая образует с резиновым переходником телескопический узел. Красными стрелками отмечена часть резьбы, которая должна быть спилена при использовании адаптера Canon-M42, чтобы стал возможным наибольший наклон оптической оси и максимальное заглубление оптического блока «в камеру», при котором он не задевает зеркала фотоаппарата.

После того, как все элементы конструкции подобраны, их следует подогнать друг к другу. У блока объектива отпилить лишнюю часть резьбы привода фокусировки, а от резинового переходника отрезать ровно столько, чтобы при установленном в него объективе были возможны наклоны, и достигалась фокусировка на бесконечность. Резиновый переходник приклеивается к переходнику под байонет (или крышке камеры).

Элементы объектива.


Объектив в рабочем состоянии.



Объектив на камере Canon 350D. Приведены два снимка конструкции в режиме наложения. Видно, что оптический блок для фокусировки может перемещаться вперед и назад.Примеры использования конструкции

Конструкция, при правильном подборе толщины гибкого резинового переходника, позволяет фокусироваться во всем диапазоне дистанций. Далее приведены примеры ее использования при съемке различных сюжетов.

Средние дистанции

В порядке сверху вниз:
1) открытая диафрагма, без наклона,
2) диафрагма закрыта на 3 ступени, без наклона, светочувствительность повышена на 3 ступени,
3) открытая диафрагма, наклон для получения хорошей резкости по всему полю кадра в глубину,
4) открытая диафрагма, наклон для получения минимальной глубины резкости.

Большие дистанции

Различные направления и углы наклона оптической оси объектива позволяют выделить из окружающей среды требуемую «деталь» сюжета.

Использование конструкции в макрорежиме

Для съемки в макрорежиме с самодельным объективом использовались удлинительные кольца Soligor для Canon.

В порядке сверху вниз:
1) открытая диафрагма, без наклона,
2) открытая диафрагма, наклон для получения большой глубины резкости по всему полю кадра,
3) открытая диафрагма, наклон для получения минимальной глубины резкости.

Во времена СССР был анекдот про «калибр» макарон. В случае нападения агрессора, мы могли бы быстро наладить производство патронов под АКМ на фабриках пищевой промышленности. Тогда не пришло в голову измерить диаметр макарон. В поисках подходящего гибкого переходника для конструкции объектива с наклоном пришлось «передумать» множество вариантов. Была даже идея сломать старый Zeiss Ikon, чтобы извлечь из него объектив и меха. Камеру спасло уважение к ней и сравнительно большое фокусное расстояние объектива — 75 мм. Подходящий резиновый переходник был обнаружен почти случайно. А его форма, позволяющая осуществлять фокусировку, была просто «подарком» судьбы. Хотелось бы верить, что, утверждая диаметры труб, ответственные лица учитывали возможность при необходимости наладить массовое производство объективов (или станки для объективов предполагали в случае повышения спроса на нефть и газ перевести на производство труб, что, в общем-то, и случилось).

новый фотоаппарат Zenit-E+объектив Индустар 50-2+вспышка Saulute

Фотоаппарат зеркальный плёночный Зенит-Е в заводском комплекте с объективом Индустар 50-2, 3,5/50 в оригинальном кожаном футляре в идеальном состоянии. Фотоаппарат 1973 г.в. в отличном состоянии техническом и внешнем. Объектив 1973 г.в. в отличном состоянии как внешнем, так и оптическом. Объектив уникальный по своим характеристикам. Четырёхлинзовый просветлённый анастигмат типа Carl Zeiss Tessar. Оптическая схема Tessar позволила получить самый компактный среди 50 мм объективов и один из самых резких, с высоким разрешением как в центре, так и в поле кадра, получивший из-за этого в народе название "орлиный глаз". Объектив практически не имеет хроматических аберраций. Легко наводится на резкость, лёгкий, универсальный, подходит как для повседневной, так и для репродукционной и макросъемки (с использованием удлинительных колец). А также, для фототворчества. Присоединительная резьба М42, рабочий отрезок 45,5 мм - может быть установлен на любую цифровую камеру (полный кадр или кроп) через соответствующий переходник. При этом диафрагма рабочая на любых значениях без переделок. Сверхкомпактный полтинник с четким изображением и естественной передачей цветов-это характеристика Индустар 50-2 (Industar 50-2). В подарок- новая фотовспышка электрическая Саулуте литовского производства с ведущим числом 16 (при ISO 65 и объектива 50 мм). Может быть использована как на данном фотоаппарате в качестве основного источника света, так и в качестве дополнительного источника света (подсветки) для других фотовспышек, срабатывая при подключении к автономному фотоэлементу-синхронизатору. Пригодна для студийной (домашней) съемки с неограниченным количеством срабатываний от сети (без батареек). Цена за весь комплект: фотоаппарат Зенит Е+объектив Индустар 50-2+фотовспышка Саулуте=450 леев. Все новое, следов эксплуатации нет. tags: купить в кишиневе, молдове, недорого, фотоаппарат, зеркальный, полнокадровый, объектив, полтинник, универсальный, фотосъемка, фотограф, фотопринадлежности

Тип предложения

  • Тип предложения Продам
  • Производитель Другие
  • Модель Другие

Опции

  • Оптика в комплекте

Основные характеристики

  • Вид Зеркальный

Edmund Optics Lens CFFL F2.

0 f50mm 2/3 "
.
Пункт назначения Афганистан Аландского IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство BoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика в CongoCook IslandsCosta RicaCote d'IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острове (Мальвинские) Фарерские острова ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГермания ГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвиния анаГаити, острова Херд и острова Макдональд, Священное море (Ватикан) Гондурас Гонконг S. AR, ChinaHungaryIcelandIndiaIndonesiaIran, Исламская Республика IranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика KoreaKorea, Республика KoreaKuwaitKyrgyzstanLao Народной Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшей югославской Республики MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunion RéunionRomaniaRussian FederationRwandaSaint BarthélemySaint Елена, Вознесение и Тристан-да-Кунья, Сент-Китс и Невис, Сент-Люсия, Сент-Мартен (французская часть), Саи нт Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunesiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Внешние малые острова штатов Уругвай U. Южные Виргинские острова, Узбекистан, Вануату, Венесуэла, Боливарианская Республика, Вьетнам, Виргинские острова, Британские Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Kowa LM50JC - 50 мм F / 2. Компактный объектив

Описание продукта

50mm F / 2.0 Объектив машинного зрения

Kowa LM50JC - объектив с фиксированным фокусным расстоянием, разработанный для машинного зрения. Особенности включают в себя стопорные винты для диафрагмы и кольца фокусировки, C-образное крепление и минимальное расстояние до объекта 0.50 метров. Линзы серии JC имеют низкое превосходное разрешение, а модели с фокусным расстоянием от 6 мм до 100 мм могут использоваться в самых разных областях.

Особенность: Спецификация:
Фокусное расстояние 50 мм
Порядок сортировки по фокусному расстоянию 50
Тип линзы Фиксированное фокусное расстояние
Размер изображения 2/3 "(8. 8 x 6,6 x 11 мм)
Диапазон диафрагмы (F-Stop) F2.0 - 22
Угол обзора 1/2 дюйма (Горизонт. X Вер. X Диаметр) 10,5 х 7,9 х 13,1 °
Угол обзора 1 / 1,8 дюйма (Горизонтальный x Вер. X Диаметр) 11,8 х 8,8 х 14,7 °
Угол обзора 2/3 "(Горизонт. X Вер. X Диаметр) 14,4 х 10,8 х 17,9 °
ТВ искажения -0.10%
Минимальное расстояние фокусировки объекта (1/2 дюйма) (Горизонтальный x Вер. X Диаметр) 55,1 x 41,3 x 69,0 мм
Минимальное расстояние фокусировки объекта (1 / 1,8 дюйма) (Горизонтальный x Вер. X Диаметр) 62,1 x 46,5 x 77,7 мм
Минимальное расстояние фокусировки объекта (2/3 дюйма) (Горизонт. X Вер. X Диаметр) 76,0 x 56,9 x 95,3 мм
Диапазон фокусировки 0,5 м
Фланец задний 17.526 мм в воздухе
Задний фокус 17,2 мм в воздухе
Размер резьбы фильтра M30,5x0,5
Эффективный диаметр спереди / сзади Передняя Φ24,6 мм / Задняя Φ15,4 мм
Крепление Крепление C
Расположение выходного ученика -39,5 мм
Диапазон температур -10 ° С ~ + 50 ° С
Диапазон температур хранения -20 ° C ~ + 60 ° C
Разрешение: центр / угол Центр 100lp / мм / Угол 40lp / мм
Масса 90 г
Оригинальные спецификации размещены на http: // линзы. kowa-usa.com Посетите веб-сайт Kowa для получения дополнительной информации.

Zeiss Makro-Planar T * 50 мм f / 2 ZF (FX)

Страница 1 из 3

Обзор Маркуса Штамма и Клауса Шроффа, опубликованный в мае 2011 г.

Введение

Zeiss Makro-Planar T * 50mm f / 2 - один из двух макрообъективов в линейке Zeiss Z. Как и его сестринский объектив Zeiss Makro-Planar T * 100mm f / 2, он довольно светосильный и, таким образом, потенциально заменяет «обычный» (не макро) нормальный простой. С другой стороны, это макс.увеличение составляет «всего лишь» 1: 2 (при минимальной фокусировке 0,24 м), поэтому у стойких макро-фотографов могут возникнуть проблемы.

Объектив доступен для фотоаппаратов Canon (ZE) и Nikon (ZF, ZF.2). Также существовала версия с байонетом K для камер Pentax (ZK), однако Zeiss решила прекратить выпуск линейки ZK в 2010 году. Кроме того, линейка ZF остается доступной, но теперь продается только для промышленного применения.

Объектив Zeiss основан на симметричной конструкции Planar, изобретенной в 1896 году (!). Слово «планарное» происходит от немецкого слова «план» («плоскость» на английском языке) и относится к характеристике плоского воспроизведения (минимальная кривизна поля). Срок действия патента, конечно, давно истек, поэтому в настоящее время он широко используется в промышленности. Качество сборки цельнометаллических линз Zeiss (латунь с хромированным латунным передним байонетом) превосходно. Рифленое кольцо фокусировки кажется исключительно хорошо демпфированным. Входящая в комплект бленда также сделана из металла. К сожалению, высокое качество сборки не унаследовано от передней крышки объектива, которая кажется довольно хрупкой и с ней неудобно обращаться.Несмотря на то, что есть две подпружиненные ручки, колпачок трудно защемить, его сложно установить и он может легко оторваться. Передний элемент не вращается, поэтому можно легко использовать поляризатор. Как вы можете видеть на изображениях наших продуктов ниже, объектив значительно расширяется при фокусировке на более близкое расстояние.

Makro-Planar - это объектив с ручной фокусировкой, как и все остальные. Тем не менее, индикатор фокусировки в видоискателе остается активным, так что здесь, по крайней мере, есть небольшое руководство.

ZF в сравнении с ZF.2

Протестированная версия этого объектива ZF не имеет электронной связи. Следовательно, он обеспечивает полную совместимость замера только с зеркальными фотокамерами Nikon более высокого класса, которые позволяют вручную вводить фокусное расстояние и максимальную диафрагму для объективов без микропроцессора. Все текущие зеркалки FX (по состоянию на начало 2011 года) предлагают эту функцию.

Диафрагму необходимо установить на объективе, и ее можно установить с шагом в полстопа. Технически объективы ZF соответствуют объективам Nikkor Ai-S.

Более новый ZF.2 версия объектива оснащена встроенным процессором, что делает его эквивалентом объектива Ai-P. Это обеспечивает совместимость измерения со всеми современными зеркальными фотокамерами Nikon. При фиксации минимальной диафрагмы (отмеченной оранжевым цветом) диафрагму можно установить на камере с помощью любой современной цифровой зеркальной фотокамеры Nikon (как и для любого объектива AF с кольцом диафрагмы). На объективе есть кнопка разблокировки, чтобы освободить кольцо диафрагмы и вместо этого установить диафрагму на объективе. Однако это приведет к ошибке с зеркальными фотокамерами Nikon более низкого класса.Только корпуса более высокого класса имеют пользовательскую функцию, которая позволяет устанавливать диафрагму таким образом.

На изображении выше показаны различия между объективами ZF и ZF.2 (на примере Planar T * 85 / 1.4).

Технические характеристики
Оптическая конструкция 8 элементов в 6 группах
Количество лепестков диафрагмы 9
мин. расстояние фокусировки 0. 24 м (макс. Кратность увеличения 1: 2)
Размеры 89 x 72 мм
Вес 530 г
Размер фильтра 67 мм (без вращения)
Кожух бочкообразный, металлический, байонетный (прилагается)
Прочие особенности Апертура, управляемая ЦП и камерой (только версия ZF.2)

Schneider Kreuznach Super Xenar 50 мм F / 2.8

Джеймс недавно опубликовал статью под названием Наши любимые объективы, выбранные вашими любимыми фотолюбителями , в которой он попросил известных блоггеров, фотографов и обычных фотофилов рассказать об их любимом объективе. Эта статья подтолкнула меня к написанию этого обзора моего любимого объектива Schneider-Kreuznach Super Xenar 50mm F / 2.8, пятнадцатилепестковой и пятиэлементной версии.

Это мой любимый из всех моих винтажных объективов из-за его превосходного немецкого мастерства 1950-х годов, а также потому, что он дает изображения, как никакой другой объектив, который у меня есть. Все, что мне нужно, это загрузить рулон Ektar 100, и этот объектив дает потрясающие цвета даже в пасмурные дни. Вдобавок ко всему, боке, которое он производит, вариативно и полно характера - это может быть прекрасное мягкое размытие, напоминающее мой Schneider Xenon, или пузырьковое боке, такое же хорошее, как у любого объектива Trioplan.

Высокое качество сборки и способность делать интересные изображения - очевидные причины полюбить объектив. Но я люблю это и по менее очевидным причинам. Super Xenar привлекает меня еще больше, потому что он был разработан моим любимым дизайнером объективов доктором.Альбрехт Вильям Тронье. Троннье также разработал другой объектив Шнайдера-Кройцнах, который мне очень нравится, о котором вы можете прочитать в моей предыдущей статье « История ксеноновых линз ». В то время как Бертеле известен своим дизайном Sonnar, а Zöllner прославился созданием линз Zeiss Biotar, доктор Тронье в настоящее время почти неизвестен. Доктор Троннье действительно является одним из незамеченных героев немецкого дизайна линз 20 века. Фактически, на сегодняшний день единственным опубликованным изображением доктора Тронье было его очень плохое изображение, сделанное в 1925 году, когда он впервые начал работать в Schneider-Kreuznach.

Из-за моей любви к линзам, которые он разработал, я почувствовал, что доктор Троннье заслуживает большего уважения в истории дизайна линз. Я обратился к семье Тронье в Германии, и после долгого общения они дали мне два изображения доктора Тронье, которые никогда не публиковались. Первая фотография, сделанная примерно в 1947 году, когда ему было примерно 45 лет, прилагается к этой статье ниже, а последующее изображение будет опубликовано в моем предстоящем обзоре объектива Альтрона, который он разработал.

Краткая история Schneider-Kreuznach

История немецкой оптической компании Schneider-Kreuznach насчитывает более ста лет. Schneider Kreuznach начинал как Optische Anstalt Jos. Schneider & Co., когда он был основан 18 января 1913 года. В 1922 году название было изменено на Jos. Schneider & Co., Optische Werke, Kreuznach, а в 1998 году на нынешнее Jos. Schneider. Optische Werke GmbH. Коммерческое название Schneider Kreuznach.

Талантливый Йозеф Август Шнайдер (1855-1933) посещал предшественник того, что позже станет Франкфуртским университетом - предположительно Physikalischer Verein и Elektrotechnische Gesellschaft, где он изучал физику и оптику.К 1910 году Джозеф уже зарегистрировал свой первый патент, а три года спустя при финансовой помощи и поддержке своего отца Иоганна они основали «Оптический институт» в семейном доме «Вилла Шнайдер» на Штромбергер-штрассе, Бад-Кройцнах. Через год после основания компании они также запатентовали три кинематографических объектива под названием «Symmar», «Componar» и «Isconar». В 1919 году, сразу после окончания Первой мировой войны, они выпустили объектив Xenar, созданный на основе дизайна объективов Zeiss Tessar.Классический дизайн Xenar стал самым продаваемым объективом компании и выдержал испытание временем, оставаясь в производстве до конца 1990-х годов.

К 1932 году компания выпустила свой 500-тысячный объектив - XENAR 1: 2,9 / 10,5 см. В 1933 году, после смерти своего отца, Йозефа Шнайдера, компанию возглавил Йозеф Август Шнайдер, и в компанию также вошел сын Ганс Йозеф Шнайдер (1926-1989). В том же году пришел к власти Гитлер, и компания начала производство линз для военных.В 1936 году производство линз было перенесено на новый завод в Геттингене, а к 1938 году, когда было открыто новое здание на Рингштрассе, в компании работало 450 человек.

После смерти отца в 1950 году компанию возглавлял Ханс-Йозеф Шнайдер (1926–1989) вместе со своей матерью Маргарет (Гретель) Шнайдер (1895–1996). К 1954 году в компании работало более 1000 сотрудников, и было создано более 8 миллионов линз.

В 1981 году компания была преобразована в акционерное общество. К 1982 году компания была вынуждена объявить о банкротстве, хотя компания была спасена финансовым вмешательством мажоритарного акционера Генриха Мандермана (1922-2002). В 1997 году Мандерман (по состоянию здоровья) передал контроль над компанией Питеру Веберу, которого он назначил управляющим директором в 1992 году. Когда Генрих Мандерман умер в 2002 году, его дочь Этель Сиглер стала главным акционером компании.

Сегодня Schneider Kreuznach - один из лидеров мирового рынка оптической промышленности, производящий высококачественные фотообъективы для фотоаппаратов и мобильных телефонов, кинопроекционные линзы, промышленные линзы и их превосходные черно-белые фильтры.

Технические характеристики Schneider-Kreuznach Super Xenar 50mm F / 2.8 * 1954

  • Имя - Schneider-Kreuznach Super Xenar (S-Xenar)
  • Производитель - Jos. Schneider Optische Werke GmbH, Бад-Кройцнах, Геттинген, Германия
  • Год выпуска - с 1954 по 1956
  • Материал - Твердо хромированная латунь
  • Дизайн линзы - пять элементов в четырех группах (модифицированный дизайн Тессар)
  • Угол обзора - 46 °
  • Диагональное поле зрения - 46. 8 °
  • Диафрагма - от F / 2,8 до F / 22
  • Лепестки диафрагмы -15
  • Focus - 0,75 м (29 ½ дюйма) - ∞
  • Диаметр фильтра - 40,5 мм
  • Нажимной фильтр, диаметр - 51 мм
  • Размеры Д x В x Ш - 49 мм x 24 мм x 60 мм (1 7/8 дюйма x 7/8 дюйма x 2 1/3 дюйма)
  • Вес - 230 г (8¼ унций)

Этот прекрасно спроектированный объектив был изготовлен компанией Jos из материалов довоенной эпохи.Schneider Optische Werke, далее именуемая Schneider-Kreuznach. Объектив изготовлен из прочной латуни с твердым хромированным покрытием, что делает его очень тяжелым для своего размера, а в руке он дает определенное ощущение прочности. Блестящий хром, великолепная гравировка и темно-пурпурное покрытие передней линзы объектива - все вместе создает объектив, олицетворяющий высшее немецкое фотографическое мастерство середины века.

Дизайн объектива необычен для одного из тех периодов, потому что передняя линза очень глубоко утоплена в оправу объектива, что делает бленду практически ненужной.Он был разработан для камеры Contax S из Восточной Германии и камеры Edixa из Западной Германии, которые были первыми камерами в мире, в которых использовалось крепление объектива M42. Серийный номер моего объектива (№ 3876904) датирован августом 1954 года, всего через пять лет после появления байонета M42.

Изображение доктора Троннье выше было снято примерно в 1947 году, примерно в то время, когда он был назначен британской профессиональной администрацией главным конструктором линз компании Voigtländer.В то время фабрика Voigtländer располагалась на контролируемой британцами территории оккупированной Германии.

Я не могу найти письменных записей о происхождении пятиэлементного Xenar, но с тех пор, как доктор Альбрехт Вильгельм Тронньер (родился в 1902 г. - умер 1 декабря 1982 г.) был главным дизайнером линз в Jos. A. Schneider Optical Works в Бад-Кройцнахе. , Германия с 1924 по 1936 год, мы можем смело предположить, что он отвечал за пересчет объектива Xenar.

Троннье был одним из самых талантливых дизайнеров объективов своего времени и изобрел ксеноновые линзы в 1925 году, когда ему было всего 24 года.В качестве главного дизайнера Voigtländer он разработал (или руководил разработкой) многих знаменитых объективов, таких как Ultron F / 2.0, Nokton F / 1.5, Color-Skopar F / 2.8, Color Heliar F / 3.5 для Bessa II, Ultragon. , Skopargon, Dynarex, Skoparex и знаменитые линзы APO Lanthar, которые представляли собой пересчитанный дизайн Heliar с использованием лантанового стекла.

Если вы посмотрите на таблицу формул линзы, которую я создал, вы увидите, что Тронье добавил дополнительный передний элемент к существующей конструкции Xenar с 1919 года. Эта оригинальная версия Xenar сама по себе была клоном Zeiss Tessar, асимметричной, анастигматической, четырехэлементная конструкция линз с тремя группами с двумя цементированными и двумя бесцементными элементами. Дополнительный передний элемент привел к созданию конструкции, состоящей из двух нецементированных компонентов и трех цементированных компонентов, что значительно уменьшило искажения, аберрации и кому, обеспечивая резкое изображение даже при широкой диафрагме. Модифицированный пятиэлементный Xenar Тронье был назван Шнайдер-Кройцнах Super Xenar и продавался как S-Xenar.

До Второй мировой войны пятиэлементный Xenar выпускался только с линзами среднего формата с размерами 50 мм и 75 мм. Schneider-Kreuznach 25 th Юбилейная книга описывает это…

Для специальных целей был представлен новый дизайн Xenar, который предназначен как универсальный объектив для рулонных пленочных фотоаппаратов средних и малых размеров, таких как 2 ¼ дюйма.квадрат отрицательный. Полная апертура составляет F: 2,8, а конструкция несимметрична с пятью полуцементированными компонентами. Изображение отлично исправлено для комы, учитывая большую апертуру, и по заявке будет выслан специальный буклет о новом типе ».

После Второй мировой войны Schneider-Kreuznach рекламировал пятиэлементный Xenar как 75-мм объектив с байонетом Praktiflex M40 и 50 мм F / 2,8 с байонетом M42. Однако по какой-то причине они отказались от использования обозначений «Super Xenar» или «S-Xenar», что затрудняет определение того, какие из послевоенных объективов используют пятиэлементный дизайн.

Стрельба из Schneider-Kreuznach Super Xenar

Это мой любимый объектив частично из-за истории, описанной выше, но, что более важно, из-за уникальных и характерных изображений, которые он создает. Обычный Schneider-Kreuznach Xenar - это дизайн Tessar, но Xenar был повсеместно признан экспертами в то время как превосходящий обычный Tessar. Таким образом, улучшенная оптическая формула Super Xenar действительно на шаг выше признанного качества обычного Xenar.Но это только часть того, что делает объектив особенным. Качество механической обработки, качество оптического стекла и особенно покрытия линз линз Schneider-Kreuznach после Второй Мировой войны не уступает, а в некоторых случаях и лучше таких великих производителей, как Carl Zeiss или Leitz.

Я уже писал о разнице между объективами Leitz и Zeiss, в то время как Leitz решил, что их целью будет резкость, Zeiss выбрал своей целью цветопередачу и контраст. Шнайдер-Кройцнах, похоже, принял цель Zeiss и превзошел все, что Zeiss производил с точки зрения цветопередачи.Покрытие линз Schneider-Kreuznach, особенно линз 1950-х годов, дает одни из самых ярких и насыщенных цветов, которые я видел от классических линз. Большинство снимков, сопровождающих эту статью, были сняты на Kodak Ektar 100, прекрасная пленка, экспонируемая через любой объектив, но снятая на Super Xenar, цвета больше напоминают позитивные пленки, такие как Ektachrome E100 Vs и знаменитый Kodachrome. Я знаю, я слышу крики пуристов, конечно, ничто не может сравниться с Kodachrome и никогда не будет; но тот факт, что я могу снимать доступный Ektar 100 и создавать потрясающие цвета с помощью этого объектива, является моим настоящим фаворитом.

Однако следует быть осторожным, если при съемке при ярком солнечном свете цвета могут стать перенасыщенными. Синие, желтые и особенно красные могут стать подавляющими. Однако даже в пасмурных условиях Super-Xenar выделяет цвета (изображения моделей, снятые среди зелени моего местного ботанического сада, были сняты в пасмурный день). Те, кто снимает Portra 160 с переэкспонированием на две ступени, вероятно, возненавидят эти изображения, но я люблю их, и в фотографии нет правильного или неправильного.

Одна из основных причин, по которой я снимаю на пленку, заключается в том, что я ненавижу проводить время за компьютером, редактируя изображения и пост-обработку. Съемка Super Xenar в паре с Ektar 100 дает мне красочные, яркие и живые изображения, практически не требующие обработки. Я могу сделать снимок с моделью за обедом, бросить пленку в местную часовую фотолабораторию для обработки и сканирования, передать изображения модели и загрузить в социальные сети перед ужином.На мой взгляд, объектив, который позволяет мне сэкономить часы перед экраном компьютера, - это просто находка.

Эргономика и удобство использования объектива превосходны. Прочная и качественная, красивая ручка фокусировки с накаткой, которая использовалась в немецких объективах того времени, упрощает настройку фокуса. Пятнадцать лепестков диафрагмы могут быть не такими многочисленными, как мой Carl Zeiss Jena 50mm f / 2 Biotar с семнадцатью лепестками, но они так же способны создавать красивое боке. Если вам нравится качество изображения Helios 44 или 50-миллиметрового Biotar, то этот объектив берет их лучшие качества и дает им что-то особенное.

Руководство покупателя

Имейте в виду, что если вы хотите купить пятиэлементный Xenar, описанный в этой статье, вам может потребоваться поискать его. Edixa-Laudar 50mm F / 2.8 того же периода, произведенный Schneider-Kreuznach для компании Edixa, выглядит почти идентичным по дизайну и материалам, а также имеет тот же пятиэлементный дизайн.

Этот объектив не уступает по мастерству и качеству широко коллекционируемому объективу Schneider-Kreuznach Jsogon и дает одни из самых красивых и ярких изображений, получаемых с помощью любого объектива с байонетом M42. Из-за высокого уровня мастерства многие из этих линз до сих пор находятся в рабочем состоянии, хотя я бы посоветовал всем, кто их покупает, проводить их профессиональное обслуживание. Если вам посчастливилось увидеть одного из них в дикой природе, немедленно хватайте его; вы не будете разочарованы.

Если вы не можете найти копию Super Xenar, то обычный четырехэлементный Schneider-Kreuznach Xenar очень широко доступен и имеет аналогичную цветопередачу, хотя в нем отсутствует боке мыльного пузыря, как в этой версии.Чтобы узнать больше об обычном Xenar, я рекомендую вам прочитать обзор обычного четырехэлементного Xenar Криса Кушинга здесь, на Casual Photophile.

Последние мысли

По всему миру продается огромное количество винтажных объективов 50 мм, но Super Xenar особенный не только своими красивыми и характерными изображениями, но и историческим интересом. У меня есть несколько редких и намного более быстрых 50-миллиметровых объективов, чем Super Xenar, но ни один из них не подходит этому объективу по уникальной комбинации цветопередачи, боке и резкости, которые он обеспечивает. Из всех моих винтажных бокалов именно он меня впечатляет больше всего.


Найдите свой Super Xenar на eBay

[ Некоторые ссылки в этой статье будут направлять пользователей к нашим аффилированным лицам в B&H Photo, Amazon и eBay. Покупая что-либо по этим ссылкам, Casual Photophile может получить небольшую комиссию без дополнительной оплаты. Это помогает Casual Photophile создавать контент, который мы производим. Большое спасибо за вашу поддержку. ]

Zeiss 50 мм f / 1.4

Домой Пожертвовать Новый Поиск Галерея Практические инструкции Ссылки Семинары О нас Контакт

Zeiss 50 мм f / 1,4
© 2006, 2010 KenRockwell.com

Введение Технические характеристики Рекомендации по производительности

Zeiss 50mm f / 1. 4, для Nikon. ( фильтры 58 мм, 11,585 унция / 328,5 г). увеличить. Я бы купил Adorama в креплениях для винтов Nikon, Canon EOS / EF, Pentax или M42.Это помогает мне продолжать добавлять этот сайт, когда вы получаете свой по этим ссылкам, спасибо! Кен.

Апрель 2010 Другие обзоры Zeiss

Введение верх

Введение Технические характеристики Рекомендации по производительности

Несколько лет назад Компания Zeiss предоставила компании Kyrocera из Японии лицензию на использование названия Zeiss на некоторых объективах. сделано для марки фотоаппаратов Contax.Жизнь было хорошо.

Contax погас бизнеса в 2005 году, прекратив потребность в этих линзах. Как только договор истек в 2006 году, Zeiss искала что-то связанное с японские производственные мощности.

Zeiss решил вместо этого вставлять эти бывшие объективы с байонетом Contax в байонеты Nikon, и вот как мы получаем эти линзы ZF. Это новые линзы в байонете Nikon.

Этот объектив сделано не в Германии и не на заводе Zeiss.Это сделано в Японии Cosina, та же компания, которая сделала дешевый FM-10 для Nikon и многих других другие недорогие объективы и фотоаппараты сторонних производителей для много десятилетий.

Руководство фокусные линзы устарели 20 лет назад. Это линза для шестерни любитель или коллекционер, или кто-то, кто снимает на 35-миллиметровую пленку с ручной фокусировкой камеры. Этот объектив не может автофокус и нет смысла использовать ни на цифровом, ни на AF Nikon.

Похоже на объектив стороннего производителя с ручной фокусировкой от 1970-е годы, и не зря.Косина, которая делает этот объектив, сделала много объективов сторонних производителей 1970-х годов. Этот фирменный объектив Zeiss даже имеет такое же покрытие кольца фокусировки, как и мой самый первый объектив стороннего производителя. На Рождество 1973 года мне подарили объектив Vivitar 200mm f / 3.5 с байонетом T-mount. такая же отделка из анодированного алюминия, гравировка и прямое ребро кольцо фокусировки этого объектива Zeiss. То же самое с объективом Lentar 25 мм f / 3,5 I купил для своей Minolta в Fortunoff в 1974 году, прежде чем я смог позволить себе купить камеру марки линзы.Мне тогда было всего 12 лет.

Лучшие линзы, если бы этот Zeiss был лучше, не улучшайте качество изображения даже близко так же, как переходить к большему формату фильма.

Технические характеристики верх

Введение Технические характеристики Рекомендации по производительности

Имя

Zeiss называет это Zeiss Планар T * f / 1,4 50 мм ZF

Оптика

7 элементы, 6 групп. Многослойное покрытие марки Т *.

Диафрагма

увеличить

9 прямых лезвий.

f / 1,4 до f / 16.

Раздражающие полутона затрудняют невозможно установить диафрагму на ощупь, также пришлось установить третью останавливается (по показаниям люксметров).

Традиционный Проушина соединения кольца диафрагмы для использования с фотоаппаратами выпуска 1959–1977 годов.

Приблизительный фокус

1,5 фута или 0,45 м, нормальное для этих объективов 50 лет назад.

Фильтр Размер

58 мм фильтр.

НЕПРАВИЛЬНО! Стандарт Nikon - 52 мм, поэтому мой набор фильтров 52 мм не сработает.

Вытяжка

Превосходно металлический байонетный колпак в комплекте. Я никогда не использую вытяжки.

Размер

2,565 " (65,92 мм) диаметр x 1,760 дюйма (44,70 мм) удлинение от фланца на бесконечности.

Масса

11,585 унция. (328,5 г), измерено.

Задняя крышка объектива Zeiss весит 10,1 г по сравнению с 8,8 г у Nikon. Как ни странно, кепка Zeiss кажется немного послабее.

Производительность верх

Введение Технические характеристики Рекомендации по производительности

(на цифровой Nikon D200)

Смотри мой 50мм Сравнение линз для нокдауна, растягивания сравнение этого и многих других 50-мм объективов. У меня гораздо больше подробности на этих страницах об этом объективе, включая фотографии, чем Я здесь.

Оптически этот Zeiss в порядке и похож на Nikkor 50 мм f / 1,4 с. С точки зрения механики я предпочитаю Nikkors.

Резкость

f / 1,4

Эффект мягкого фокуса. Сферическая аберрация ставит мягкая, низкоконтрастная вуаль поверх резкого основного изображения. Это типично из f / 1.4 линзы 50 мм. У него высокое разрешение, но низкая контрастность, что приводит к мягкому изображению.

f / 2,8

Великолепно резкий. Лишь малейшие следы вторичного боковая хроматическая аберрация (любители называют фиолетовой окантовкой). Опять же, типично для объективов 50 мм.

f / 4

Великолепно резкий.

f / 8

Немного менее резкий.Причина не в оптике; это пределы физики и дифракции.

f / 16

Менее резкий из-за дифракции, как и ожидалось.

Искажения

Minor Barrel. Исправить на -1,00 в PhotoShop Фильтр коррекции искажения объектива CS2.

Это типично для объектива 50 мм f / 1,4. Это очень плохо; Nikon 50mm f / 1.8 имеет меньше искажений.

Механика

Это похоже на хорошие офф-бренды, такие как Spiratone или Tokina 1970-х годов. Сделали в Японии тоже такие же. Все маркировки выгравированы и залита краской, как и другие бренды 1970-х годов.

Без резины, просто металл, кольцо фокусировки. Сложно сфокусироваться одним пальцем. В фокусировка менее плавная, чем у объективов Nikkor с ручной фокусировкой. Тоже хуже чем Nikkors 1960-х годов.Кольцо фокусировки Zeiss круглое, У ранних Nikkors были зубчатые кольца, которые можно было повернуть одним пальцем.

Диафрагма 1/2 ступени щелчки. Это затрудняет установку третьих остановок и затрудняет установку полные остановки по ощущениям.

Красный, а не желтый, маркировка отснятого материала.

Очень чисто внутри, и должен оставаться таким, потому что в него не поступает воздух. и уменьшить, как это делает зум.

Не имеет хромированное кольцо для монтажа и демонтажа.

Рекомендации наверх

Введение Технические характеристики Рекомендации по производительности

Я бы предпочел объектив Nikon с ручной фокусировкой, чем этот one и, скорее, имеют автофокусировку по сравнению с объективом с ручной фокусировкой.

A б / у Nikkor 50mm f / 1.4 ИИ имеет такие же оптические характеристики и лучшие механические характеристики за гораздо меньшие деньги.

Помогите мне помочь вам наверх

Я поддерживаю свою растущую семью через этот веб-сайт, как бы безумно это ни казалось.

Если вы найдете это полезны, как книга, которую вам, возможно, пришлось купить, или семинар, который вы можете пришлось принять, не стесняйтесь помогать мне продолжать помогать всем.

Если вы получили свое снаряжение по одной из моих ссылок или помогли другим способом, вы - семья. Такие замечательные люди, как вы, позволяют мне постоянно добавлять на этот сайт. Спасибо!

Если вы еще не помогли, сделайте это, и подумайте о том, чтобы помочь мне подарком в размере 5 долларов.

Самым большим подспорьем является использование этих ссылок на Adorama, Amazon, B&H, Calumet, Ritz, J&R и когда вы получите свои вкусности. Это вам ничего не стоит и очень помогает мне. eBay - это всегда азартная игра, но во всех других местах лучшие цены и лучшие услуги, поэтому я использовал их еще до того, как появился этот сайт. Я рекомендую их всех лично.

Спасибо за чтение!

Кен

Домой Пожертвовать Новый Поиск Галерея Практические руководства Ссылки Семинары О компании Контакты

【Промышленные линзы】 Метод выбора промышленных линз и формула расчета

Метод / шаг 1 :

Во-первых, мы должны определить интерфейс, размер сенсора и разрешение промышленной камеры.Например, если у нас есть промышленная камера 2/3 дюйма, байонет C, 5 мегапикселей; тогда мы можем сначала определить, что требуемый промышленный объектив - это байонет C, который поддерживает не менее 2/3 дюйма, 5 мегапикселей или более, или пара 160LP.

Метод / этап 2 :

Во-вторых, определите поле обзора (FOV) и рабочее расстояние (WD), которое необходимо достичь, а затем рассчитайте фокусное расстояние (f) промышленного объектива в соответствии с этими двумя требований и известного размера целевой поверхности. Формула расчета:

Фокусное расстояние f = WD × размер сенсора (H или V) / FOV (H или V)

Поле зрения FOV (H или V) = WD × размер сенсора (H или V) / фокусное расстояние длина (f)

Поле зрения FOV (H или V) = размер сенсора (H или V) / оптическое увеличение

Рабочее расстояние WD = f (фокусное расстояние) × размер сенсора / FOV (H или V)

Оптический увеличение = размер сенсора (H или V) / FOV (H или V)

Метод / шаг 3 :

Например, если поле зрения 100 * 100 мм, WD.составляет 500 мм; затем мы сначала определяем по рабочему расстоянию, что фокусное расстояние промышленного объектива должно быть меньше 50 мм (название промышленного объектива - DZO-5018M, предыдущая буква указывает на марку DZO, а 50 указывает на фокусное расстояние 50 мм. , 18 Обозначает максимальную диафрагму), фокусные расстояния промышленных объективов, представленных на рынке, обычно составляют 12 мм, 16 мм, 20 мм, 25 мм, 35 ​​мм, 50 мм, 75 мм. В сочетании с размером сенсора камеры для определения модели, чем меньше фокусное расстояние промышленного объектива, тем больше угол обзора и, соответственно, большее поле зрения.

Если размер сенсора составляет 2/3 дюйма, вы можете выбрать промышленный объектив с фокусным расстоянием 35 мм; если размер сенсора составляет 1/2 дюйма, то потребуется промышленный объектив с фокусным расстоянием 25 мм или меньше .... И так далее. .

В процессе выбора промышленных объективов , чтобы облегчить расчет параметров промышленных объективов, ниже приводится таблица размеров сенсора для справки.

1,1 дюйма Размер сенсора составляет 12 мм в ширину * 12 мм в высоту, а диагональ составляет 17 мм

1.0 дюймов размер сенсора составляет 12,7 мм в ширину * 9,6 мм в высоту, диагональ 16 мм

2/3 дюйма размер сенсора составляет 8,8 мм в ширину * 6,6 мм в высоту, диагональ 11 мм

1 / 1,8 дюйма размер сенсора составляет 7,2 мм в ширину * 5,4 мм в высоту, 9 мм по диагонали

1/2 дюйма размер сенсора составляет 6,4 мм в ширину * 4,8 мм в высоту, диагональ 8 мм

1/3 дюйма размер сенсора составляет 4,8 мм в ширину * 3,6 мм в высоту, диагональ 6 мм

1 / 4 дюйма, размер сенсора составляет 3,2 мм в ширину * 2,4 мм в высоту, диагональ 4 мм

Выбор и выбор промышленных объективов

Введение

Какие методы и этапы в процессе разработки промышленных объективов для выбора и выбора промышленных объективов? Следующая небольшая оптика Mimi Xiaobian будет делиться в рамках метода выбора и выбора промышленных объективов только для справки.

Во-первых, чтобы определить интерфейс камеры, размер целевой поверхности и размер разрешения. Затем мы можем сначала определить потребности промышленного объектива - это интерфейс C, по крайней мере, поддержка 2/3 дюйма, 5 миллионов пикселей или более или линия в 160LP.

Затем, поле зрения (FOV) и рабочее Расстояние (WD) определяется, и фокусное расстояние (f) промышленного объектива рассчитывается исходя из этих двух требований и известных размеров поверхности цели. Формула расчета:

Фокусное расстояние f = WD × размер поверхности цели (H или V) / FOV (H или V)

FOV (H или V) = WD × размер целевой поверхности (H или V) / фокусное расстояние f

FOV (H или V) = размер целевой поверхности (H или V) / оптическое увеличение

Рабочее расстояние WD = f (фокусное расстояние) × размер поверхности цели / FOV (H или V)

Оптическое увеличение = размер поверхности цели (H или V) / FOV (H или V)

Затем мы начните с рабочего расстояния, чтобы определить фокусное расстояние промышленного объектива, до 50 мм ниже (промышленный объектив PMS-5018M, перед буквой, POMES / Pumei, 50, что фокусное расстояние 50 мм, 50 мм, 18, что максимальное значение диафрагмы), рынок фокусных расстояний промышленных объективов обычно составляет 12 мм, 16 мм, 20 мм, 25 мм, 35 ​​мм, 50 мм, 75 мм . В сочетании с размером мишени камеры для определения модели, чем меньше фокусное расстояние промышленного объектива, тем больше поле зрения, и соответствующее поле обзора будет больше.

Если поверхность мишени составляет 2/3 дюйма, можно выбрать фокусное расстояние промышленного объектива 35 мм; для поверхности мишени 1/2 дюйма требуется фокусное расстояние промышленного объектива 25 мм или меньше .... и так далее.

В процессе выбора и выбора промышленных линз, чтобы упростить расчет параметров промышленных линз друзей, необходимо предоставить таблицу размеров целевой поверхности для справки.

1,1 дюйма - размер целевой поверхности 12 мм в ширину * 12 мм в высоту, диагональ 17 мм

1 дюйм - размер целевой поверхности составляет 12,7 мм в ширину * 9,6 мм в высоту, диагональ 16 мм

2/3 дюйма - размер целевой поверхности Ширина 8,8 мм * высота 6,6 мм, диагональ 11 мм

1 / 1,8 дюйма - размеры целевой поверхности: ширина 7,2 мм * высота 5,4 мм, диагональ 9 мм

1/2 дюйма - размер целевой поверхности ширина 6,4 мм * высота 4,8 мм , Диагональ 8мм

1/3 дюйма - размер целевой поверхности 4.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
