Обзор Таир-3-фс F4.5 300 mm. Фото на Таир 3С. Тест Tair-3PHS.

Объектив Таир 3, который описан в данном обзоре был снят с фоторужья, на нем указаны опознавательные данные:  Tair-3-Phs 4.5/300 N3783 Lens made in USSR. Как только объектив попал мне в руки, я в очередной раз ощутил всю «силу» советской оптики, ведь объектив весит свыше килограмма.

Обзор Таир-3 300мм F4.5

Первое, что бросается в глаза, это большущая передняя линза с диаметром 72 мм, да и вообще – общий вид объектива – он весь окрашен белой краской, вместо привычной черной. Таир-3 сделан в стиле тех времен – никакой пластмассы (кроме передней и задней крышки) только металл и стекло.

ТТХ:
Фокусное расстояние: 300 мм
Разрешающая способность по ТУ (центр/край): 36/30 линий/мм
Диафрагма: от F4.5 до F22, 16 лепестков
Вес: 1400грамм
Год выпуска: точная информация отсутствует, но приблизительно с 1950 по 2005
Диаметр передней линзы:

72мм
Посадочная резьба: сменные хвостовики, обычно стоит хвост с резьбой М42

История: В 1958 году, на всемирной выставке в Брюселле объектив получил награду «Гран-При». Выпускался в разных модификациях, с разным дизайном корпуса и с разным просветлением. Дополнительно можете посмотреть обзор и видеообзор MC TAIR-3S 4,5/300 в черной оправе корпуса и ТАИР-3-ФС 4,5/300 в черной оправе корпуса. Также у объектива есть среднеформатный брат Таир-33 4.5/300.

Особенности моей модели – так как объектив был снят с фоторужья, то и конструкция органов его управления довольно интересная. Во-первых – установка диафрагмы выполнена с помощью взводного механизма – это означает, что диафрагма полностью открывается (методом довода до максимума кольца с красной стрелкой), выставляется нужное значение, а потом осуществляется ее спуск до нужного значения с помощью ‘курка’, установленного снизу объектива. Появляется ощущение настоящего фоторужья.

Спусковой ‘курок’ работает очень легко, достаточно чуть нажать на механизм, после чего диафрагма закроется до нужного значения, это сделано для того, чтобы наводку на резкость осуществить на полностью открытой диафрагме, а снимок сделать на нужном значении для обеспечения нужной глубины резкости и корректной экспозиции.

Я работал с несколькими объективами марки Таир-3, и у всех ‘спуск’ диафрагмы был не мгновенным, а плавным, что занимало около одной секунды, а это не есть хорошо. Возможно, механизм просто износился за время эксплуатации.

Диафрагма объектива Таир 3

Во-вторых – это метод фокусировки. Он отличается от всех объективов, с которыми мне доводилось работать. В конце тубуса, по которому ездит линзоблок с передними линзами, снизу находится металлический диск-маховик управления фокусировкой. Диск вращается на 270 градусов в плоскости перпендикулярной гиперфокальной плоскости объектива. На диске фокусировки имеются обозначения пределов фокусировки от 3-х метров до 80 метров и бесконечности.

Маховик фокусировки Таир 3

Как я его использовал с современной цифро-зеркальной камерой?

Объектив может использовать сменные хвостовики, хотя при этом в его названии нет буквы ‘A’. На камерах Nikon я использовал MC TAIR-3S 4,5/300 с помощью сменного хвостовика КП-А/Н, либо с помощью переходного кольца М42-Nikon (с потерей фокусировки на бесконечность).

Как использовать объектив Таир-3 на Canon можете узнать в моей статье Старые объективы на Canon. При использовании с другими системами, также имеются соответствующие переходники.

Также нужно учитывать, что объектив довольно тяжелый и при неаккуратном обращении он вполне может вырвать байонет камеры. На моем Nikon D90 объектив и камера чувствуют себя нормально, я даже держал саму камеру, при этом не придерживая объектив левой рукой, но повторюсь – это на свой страх и риск.

Очень желательно использовать штатив – во-первых, чтобы установить на него объектив, а во-вторых – дрожание рук на 300мм могут смазать картинку.

Пример фокусировки и использования Таир 3 ФС

Особенности, на которые стоит обратить внимание:

1. Фокусное расстояние в 300мм. Это настоящий фикс-телевик, который редко встретишь в наше время. Обычно сейчас делают зум-телевики по типу 55-300, 70-300, 80-400 и подобные. На кропнутой матрице моего Nikon D90 (да и любой кропнутой камеры) мы получаем такой же угол обзора как и на 450мм для полнокадровой матрицы (то есть 35мм пленки). А 450мм при светосиле в F4.5 это уже мечта многих фотолюбителей.
2. Светосила F4.5 – отличный показатель. Нынешние телевики в основном используют F5.6. Самое интересное, что объектив «рабочий» уже с максимальной диафрагмы.
3. Вес – объектив, как уже было упомянуто, довольно тяжелый. Это своего рода ‘советский стабилизатор изображения’. Большой вес помогает усилить инерционность объектива и уменьшить дрожание рук, или камеры на штативе. Но, также, руки после работы с такой техникой отваливаются уже через час (проверено личным опытом).
4. Схема – 3 линзы в 3 группах. На самом деле испытываешь большое удовольствие при съемке с объективом такого рода. Наши ученые проявили себя здесь по максимуму и создали объектив всего из 3-х линз (Рей счастлива). При переходе света на промежутках стекло-воздух и воздух-стекло теряется часть потока и добавляются разные искажения, поэтому чем меньше оных, тем лучше.
5. Количество лепестков диафрагмы 16 штук. Диафрагма идеально круглая. Для портретной съемки подходит идеально – никаких «гаек». Да и вообще – большая редкость такое большОе количество лепестков. На фотографиях видно, на сколько получается круглое отверстие. Правда лепестки диафрагмы не черненные, это добавляет искажений при контр и боковом свете.
6. Возможность установки на полнокадровый фотоаппарат. Жаль нет возможности протестировать на Nikon Full Frame DLSR APS камерах.
7. Отличное качество получаемой картинки.

Общий внешний вид моего Таир 3 ФС в моей руке

По поводу качества изображения:

На полностью открытой диафрагме получается резкая картинка. То есть объектив довольно высокого качества. Невооруженным глазом видны довольно сильные ХА на открытой диафрагме. Дисторсию я не наблюдаю. Цветопередача завалена в сторону зеленых цветов, лечится методом установки правильного ББ. Картинка очень пластичная, боке отличное (как на меня, у всех разные вкусы).

Переход из зоны резкости в зону нерезкости очень плавный, а не скачкообразный как обычно в светосильных объективах. Виньетирования  в принципе на кроп матрице и быть не должно. Также объектив сильно боится контрового и бокового света (в примерах есть одно фото в контровом свете – фото затянуто своего рода вуалью). Также картинка имеет зеленые контуры (аберрации) за пределами фокуса и фиолетовые контуры передфокусного изображения.

Личные впечатления:

опасаться веса объектива Таир-3 не нужно, пол часика можно снимать и без штатива, со штативом проблем вообще нет. Моя девушка без проблем снимала Таиром держа его в руках, крепкие парни смогут удержать его тем более. По поводу съемки – мне очень понравилась его резкость, пластичность и его 300мм, девушка так вообще влюбилась в этот объектив за то, что можно фотографировать удаленные объекты и не привлекать к себе при этом внимания. Ниже, собственно фото.

Утонченное использования Таир 3

Ниже приведены примеры фотографий, сделанных на данный объектив и камеру Nikon D90. На фотографиях впечатаны параметры съемки с EXIF модуля.

Каталог современных объективов марки ‘Zenitar’ и ‘Helios’ можете посмотреть по этой ссылке.

Комментарии к этой заметке не требуют регистрации. Комментарий может оставить каждый. Объективы и акции на них смотрите на Moyo.ua.

Выводы:

Tair-3-Phs 4.5/300 – большой, тяжелый, интересный.

Материал подготовил Аркадий Шаповал. Ищите меня на Youtube | Facebook | Instagram | Twitter | Telegram. Скидки на фотоаппараты смотрите здесь.

Таир-3С 4.5/300 (ФС-12) | обзор с примерами фото

Содержание страницы

Производство серии Таир стартовало в середине 50-х годов прошлого века, а завершилось в 2005.

Объектив для зеркальных камер с резьбовым соединением М42. Данный объектив устанавливается на современные зеркальные и беззеркальные камеры через соответствующий переходник. Читать статью о переходниках.

В 1958 году объектив Таир-3ФС (комплект Фотоснайпер-3) выиграл Гран-при в Брюсселе, а через год был награждён Дипломом II степени ВДНХ СССР. Применяемый в комплекте Фотоснайпер-12 объектив Таир-3С обладает удовлетворительными оптическими качествами (см. таблицу ТХ), но имеет при этом большой вес (порядка полутора килограммов). Таир-3ФС входит в состав комплекта «Фотоснайпер-12», базой которого является «Зенит-12С» со стрелочной или светодиодной индикации экспозиции в видоискателе и электрическим разъемом объектива. В комплект также входит объектив «Гелиос-44М-4» одной из модификаций.

• Комплект Фотоснайпер-12
• Разборка объектива Таир-3ФС и его обслуживание
• Гелиос-44М 58/2

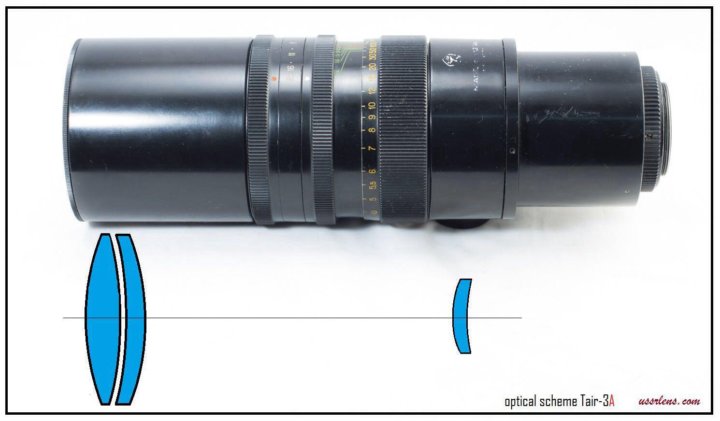

Схема объектива Таир-3ФС

Расчетом оптической схемы занимался Давид Самуилович Волосов (в последствии, автор книги «Фотографическая оптика» (1971 г).

Виды объективов Таир

Таир-3С 300мм можно встретить как с простым, так и мультипросветлением (МС). Ранние экземпляры (Таир-3ФС) выпускались белом корпусе. Таир-3С имеет конструктивно отличающихся собратьев Таир-11А, 33, 38Ц, 56, образуя целую серию, выпускавшуюся почти 60 лет. Таир 3А — можно сказать, брат-близнец Таир-3С (отличия в корпусах и механизмах установки диафрагмы).

Известна опытная модель объектива Таир-3Т (телевизионный) имевшая возможность использования с фотоматериалами высокого разрешения (до 130 линий\мм против 68 у серийных моделей). В разное время объективы выпускались Казанским оптико-механическим заводом (КОМЗ), Красногорским

заводом имени С.А. Зверева и Загорским оптико-механическим заводом, г. Сергиев Посад.

Физические данные Таир-3ФС

Диаметр резьбы под светофильтры Таир-3С 300мм — 72 мм, объектив реально огромен. Длина порядка 30 сантиметров, вес — полтора килограмма.

Оправа объектива Таир-3С выполнена из алюминия. Основной вес представляют собой линзы передней склейки. Объектив требует наличия штатива, так как при недостаточной освещенности даже при f/4. 5 мы получим гарантированный смаз изображения, если не найдем упора. В солнечную погоду объектив творит чудеса. Использование объективов Таир-3 рекомендовалось в случае, если необходимо было получить хорошее качество изображения.

Не смотря на видимую монолитность конструкции, объектив довольно нежный, и требует бережного отношения к себе. Малейший перекос линз (даже на 0,03мм) может привести к порче картинки. В частности, передняя склейка дает ощутимые аберрации при нарушении геометрии.

Технические характеристики объектива Таир-3С

Наименование	Тair-3S 300mm f/4.5
Крепление к камере	Резьбовое М42х1
Выпуск	1987
Производство	1950-2005 ориентировочно
Тип	Стандартный, фиксирован
Корпус	Крашеный металл (сталь, алюминий), значения, диафрагмы, дистанции фокусировки выполнены гравировкой на корпусе и залиты краской
Стоимость	50$ в 2015 году за комплект «Фотоснайпер-12» с рук
Групп линз	3
Элементов	3
Оптическая схема	Д. Волосова, ахромат с воздушным промежутком и корригирующий толстый мениск сзади
Лепестков диафрагмы	16, матированный металл
Относительное отверстие	1:4,5
Управление диафрагмой	ручное, кольцо управления, предварительный взвод, электронная коррекция экспонометра
Пределы шкалы диафрагм	1:4,5–1:22
МДФ (m)	3
Фокусное расстояние (mm)	300
Угол обзора (град)	8
Диаметр фильтров (mm)	76
Габариты (mm)	нет данных
Вес (g)	1400



Фокусировка Таир-3С

Мгновенная фокусировка — это бесспорное преимущество в работе. Однако, в конструкции объектива Таир-3С применена конструкция, не позволяющая оперативное реагирование на изменение обстановки. Плюс ко всему, сказываются проблемы центровки ложа. Полный поворот фокусировочного барабана осуществляется за 4 перехвата руки и составляет порядка 270 градусов. Наведение на резкость осуществляется путем вращения кремальеры, на переднем конце оправы объектива. При фокусировке выдвигается передняя массивная часть объектива, отсюда — пылесос.

Диафрагма имеет ручной предварительный взвод, при спуске курка фоторужья сначала происходит закрытие диафрагмы до установленного значения (и лишь затем срабатывает взведенный затвор аппарата). Это доставляет определенное неудобство при работе с Таир-3С. Например, для просмотра ГРИП нам придется сначала взвести диафрагму (чтобы открыть ее), а потом (выставив нужное значение) спустить, нажав на курок. Можно, конечно, крутить диск установки диафрагмы не взводя ее, только почему-то оба раза, когда я пытался это сделать, диафрагма разваливалась. Вероятно, такой экземпляр попался мне.

16-лепестковая ирисовая диафрагма Таир-3С дает идеально ровные круги в зоне нерезкости. Лепестки не окрашены, имеют матирование. При несоблюдении правил эксплуатации внутри объектива образуется конденсат и лепестки диафрагмы могут слипнуться — гарантированная разборка и ТО объектива. На объективе отсутствуют шкалы глубины резкости.

Управление глубиной поля

Осуществляется путем вращения привода кремальеры в передней части объектива. Тонкая ГРИП на открытой доставляет определенные проблемы при фокусировке через видоискатель.

Электрика объектива Таир-3С

Чтобы в итоге вышла правильная экспозиция на фотографии, объектив передает в фотоаппарат установленное значение диафрагмы, а экспонометр уже вносит поправку, исходя из текущей освещенности. Стрелка гальванометра в видоискателе отклоняется в сторону введения необходимой экспопоправки. Учитывая шаг селектора режима затвора, значения получаются приблизительными. Обращайте внимание на электрическое соединение объектива Таир-3С с фотоаппаратом — при отсутствии контакта, стрелка гальванометра будет показывать параметры, рассчитанные на основании поступающего на данный момент освещения, без внесения поправки от объектива.

От себя добавлю, что в использовании в составе комплекта, объектив показал себя очень хорошо, качество изображения неплохое что на пленке, что на цифре (использовался с Canon 60D). В городе привлекает внимание окружающих. Птиц в лесу не пугает щелчком механизма диафрагмы, если отрегулировать пружины натяжения подобающим образом.

Использование объектива «Таир» на современных фотоаппаратах

Для работы на цифровых фотоаппаратах вам понадобится переходник с М42х1. Проще всего пробовать Таир на Canon EOS с байонетом EF, особенно, учитывая то, что переходники без чипов на Canon стоят сущие копейки. Скажу только, что объектив без ложе использовать неудобно, для использования с ЦЗК придется вынести кнопку спуска под курок лафета. Внимание! Объектив Таир-3 на кропе 1.6 будет иметь ЭФР (эквивалентное фокусное расстояние) и угол обзора равный 1.6х300 = 480 мм! То есть, угол обзора будет меньше, отходить придется дальше.

Заказывая вещи по ссылкам ниже, вы помогаете проекту покрывать расходы на содержание сайта и развитие. Список переходников, системы и байонеты (прямые ссылки для заказа)

• Canon EF/EF-S переходник M42-Canon EOS (без чипа или с чипом).
• Canon EF-M переходник M42-Сanon EF-M.
• Nikon DX/FX, а также Fujifilm и Kodak с байонетом Nikon F переходник M42-Nikon F с линзой и без.
• Nikon 1 переходник M42-Nikon 1.
• Pentax K переходник M42-Pentax K.
• Pentax Q переходник M42-Pentax Q.
• Sony/Minolta A переходник M42-Sony A (без чипа или с чипом).
• Sony NEX и Sony Alpha с байонетом Е переходник M42-Sony E (M42-Sony Nex).
• Four Thirds, он же 4/3 (Olympus, Panasonic) переходник M42-4/3
• Micro Four Thirds — Olympus, Panasonic, Kodak, Xiaomi с байонетом Micro 4/3 (Микро 4:3) переходник M42-Micro 4/3.
• Для фотоаппаратов с байонетом Fujifilm X переходник M42-Fuji X.
• Samsung NX переходник M42-Samsung NX.
• Leica M переходник M42-L/M.
• Для байонета Leica T переходник M42-L/T.

При заказе стоит учитывать то, что дешевые переходники некачественного исполнения с линзой на байонете Nikon F значительно портят картинку. Переходники без линзы уменьшают максимальную дальность фокусировки (из-за разницы рабочих отрезков). Переходники с чипами попадаются некачественные, от этого может страдать экспозамер и подтверждение фокусировки на некоторых моделях Canon EOS.

Таир-3ФС на пленке

Фотографии, созданные с непосредственным участием комплекта Фотоснайпер-12 и фотопленки Kodak Color 400

Таир-3ФС на кропе

C цифровой зеркальной камеры Canon 60D. Сопряжение камеры с объективом изначально осуществлялось через переходник М42-Canon EF, а в последствии, удалось установить фотоаппарат непосредственно на ложе, и совместить систему спуска с управлением затвора фотокамеры через разъем для проводного пульта.

• Автор: Фотограф в Череповце Алексей Гвоздев
• https://liveviewer.ru

Переделываем объектив Таир-3-ФС от фоторужья

Переделываем распространенный телеобъектив Таир-3-ФС на нормальный вариант управления диафрагмой — устраняем «прыгалку» и делаем прямую ручную регулировку диафрагмы

Объектив Таир-3 – достаточно светлая «трехсотка»-фикс, качественно сделанная и весьма интересная, если взять ее по смешной цене. Таир-3 встречается в стандартном варианте, именно, как универсальный сменный объектив, а также в варианте «ФС», входящем в состав фоторужья «Фото-Снайпер». Именно в версии ФС Таир-3 наиболее бюджетен, поскольку имеет два геморройных конструктивных отличия, связанных с особенностями работы фоторужья.

 — Первое из существенных отличий Таир-3-ФС от обычного Таир-3 и других стандартных объективов — привод механизма фокусировки специальным вращающимся барабанчиком (на фото ниже этот барабанчик на переднем плане). С ним мы ничего сделать не сможем, поэтому оставляем его, как есть. Собственно, это не проблема, а особенность, и по большому счету, что именно крутить для фокусировки — кольцо на оси объектива или внешний барабанчик – без разницы…

 — Второе существенное отличие Таир-3 в версии ФС – это привод диафрагмы «с прыгалкой». Многим знакомы массовые Гелиосы-44 с прыгалкой, которая за пять минут дезактивируется 2-миллиметровым отрезком от стержня шариковой ручки, но в Таир-3 все гораздо сложнее.
   Логика работы Таир-3-ФС такова. Вращение кольца диафрагмы не влияет напрямую на состояние самой диафрагмы – она остается всегда полностью открытой для облегчения фокусирования. Предварительно фотограф выставляет кольцом диафрагмы нужное число, а затем еще и взводит специальной рукояткой пружину привода «прыгалки» внутри объектива. В момент  срабатывания затвора особый рычаг освобождает пружину, и она резко прыгает от полностью открытого состояния до предварительно установленного кольцом предела.
Такой режим работы диафрагмы — офигенно неудобный и очень шумный. Поэтому привод диафрагмы — переделываем!



Честно говоря, я не нашел родную «взрыв-схему» объектива, и поэтому не имею правильного наименования и нумерации деталей… Описывать весь процесс разборки, переделки и сборки я не стану. Давайте так – вы сами находите в интернете пошаговую схему разборки Таир-3-ФС …
(например, эту: http://liveviewer. ru/0911-2013/razborka-tair-3fs/  но можно и любую другую)
… и разбираете его.
   А когда объектив будет лежать на столе в виде аккуратного последовательного ряда деталей, вы открываете этот текст и проводите несложную доработку.

Действие 1

Самое простое. После разборки объектива выбрасываем несколько лишних деталек.

 — Откручиваем панель с резьбой для крепления к штативу, выталкиваем из нее ось, на которой качается рычаг привода «прыгалки» — крупная железяка, размером с фломастер. Рычаг – в мусор!

 — На ступенчатом кольце регулировки диафрагмы находим ролик, поджатый плоской пружинной пластиной – он обеспечивает ступенчатое вращение со щелчками. Эта пружинная пластина прикручена двумя крошечными болтиками. Откручиваем болтики, выкидываем пружину, болтики и ролик в мусор.

  — Разобрав объектив на верхнюю и нижнюю части, снимаем три длинные и очень тонкие пружинки привода «прыгалки» и также выкидываем их.

   Все это нам больше не понадобится ни в каком виде. Еще одну детальку выкинем чуть позже, в пункте №3.

Действие 2

  Дорабатываем рычаг (тягу, кулису — не знаю, как корректнее его назвать) привода диафрагмы – ту штуку, которая связана с кольцом регулировки и натягивает пружинки прыгалки, открывая одновременно диафрагму.
  Откручиваем рычаг от вращающегося кольца, на котором от закреплен винтиками, берем болгарку с тонким миллиметровым диском (лучше уже сильно сточенным — им легче работать), и отрезаем от этого рычага часть – чтобы в итоге осталась длинная пластинка, шириной 4-5 мм. На фото отрезанный кусок лежит рядом. Его выбрасываем.

Вот что должно получиться — это доработанная тяга привода диафрагмы.

Теперь зачищаем наждачкой оставшиеся на тяге после обрезки заусенцы, и усаживаем поверх термоусадку. Затем тягу, которую мы сделали одинаковой по всей ширине и более тонкой, прикручиваем обратно к кольцу, на котором она стояла, и к ней же прикручиваем родную ручку взведения прыгалки — ту пимпочку с красным торцом.

Действие 3

  Теперь берем верхнюю часть объектива, на которой стоит «стакан» привода диафрагмы (его можно не снимать). Стакан вращался силой трех пружинок, что мы выкинули ранее, и сейчас крутится на оси объектива свободно. На стакане имеется Г-образный рычаг с вилочкой на конце – эта вилочка, собственно, и приводит в движение штифт, торчащий из блока диафрагмы.

   К внешней части этого стакана тремя винтиками прикручена пластмассовая полукруглая деталька – упор, за который стакан вращается рычагом для взведения «прыгалки» и открытия диафрагмы – той фигней, что мы только что пилили болгаркой.

  В штатном варианте рычаг способен двигать стакан (а через него и диафрагму) только в одну сторону (на открытие) – упираясь в этот упор. А в обратную сторону (на закрытие) диафрагма идет под силой пружин. Но нам надо сделать, чтобы рычаг мог диафрагму таскать и по часовой, и против часовой стрелки — на открытие, и на закрытие, оставаясь в том положении, в котором нам нужно.

   Поэтому пластмассовый упор мы откручиваем и выкидываем…

 …а вместо него изготавливаем и прикручиваем на то же место и теми же винтиками новую детальку. Ножницами вырезаем из тонкой оцинковки (или иного нетолстого листового металла — только не консервной банки) полосочку, выгибаем ее утконосами так, чтобы получился «захват» шириной те самые 4-5 мм, в который попадет наш обтянутый термоусадкой рычаг такой же ширины. Сверлим в пластинке дырочки, как в оригинальном упоре (достаточно двух, три — не обязательно), и прикручиваем вместо него теми же винтиками.

Выглядит это в итоге вот так (тут стакан снят, но, как уже говорилось, снимать его в принципе не обязательно):

Далее все просто.

Удаляем с точек трения старую смазку, наносим новую, ставим на место стакан с установленной на него новой деталькой, ставим на место кольцо с нашей доработанной тягой, исобираем объектив, попадая доработанным рычагом в захват, образованный изгибом самодельной пластинки.

Вуаля!

 Теперь рычаг взведения прыгалки (та пимпочка с красным торцом)  у нас регулирует диафрагму!

 — Из бонусных плюсов – диафрагма теперь регулируется не ступенчато, а плавно.

 — Из минусов – кольцо штатной регулировки диафрагмы теряет свою функцию (это неважно), а вместе с ним – и шкала (а это уже важно!). Новую шкалу нужно нарисовать на тонкой полоске бумажки, срисовав ее с той, что нанесена на корпус, но зеркально. И приклеить эту полоску бумаги прозрачным скотчем на корпус, напротив рычага. Подробнее об этом — ниже.

   Вернемся к шкале диафрагмы.
 На положение диафрагмы теперь указывает не прежнее кольцо, а пимпочка ручки взведения. Но возле нее шкалы нет! Шкала находится на противоположной от ручки регулировки стороне… Плюс она —  «наоборот», как это свойственно всем объективам с кольцом предустановки диафрагмы. Иными словами, если бы даже нам повезло, и родная шкала оказалась напротив нашей новой ручки управления диафрагмой, то максимально открытой «дырке» соответствовало бы значение 22, а закрытой — 4,5. Это нелогично и неудобно…

  Но с этой проблемой бороться очень легко!

Берем линейку или штангенциркуль, и начинаем измерять родную штатную шкалу диафрагмы — ту, что на фото выше. Рисуем на бумажке циферки и отмеряем расстояние между ними в миллиметрах.

После этого открываем любой графический редактор, и рисуем в нем эту же шкалу в ЗЕРКАЛЬНОМ отражении — чтобы на линии шкалы значение 4,5 было крайним СПРАВА, а 22 — СЛЕВА. Строго соблюдаем размеры — не один в один в миллиметрах, разумеется, а пропорционально!

Затем переносим эту картинку в Word, и используем функцию подгона картинки по размеру в миллиметрах — это нужно, чтобы при печати она оказалась уже соответствующей оригиналу.

  Конкретно для Таир-3 ФС можно воспользоваться готовой моей шкалой. Ее нужно вставить в Word, и выровнять размеры так, чтоб от между крайними точками длина шкалы составляла 46 миллиметров:

Печатаем, наклеиваем поверх полоску прозрачного скотча для защиты, вырезаем канцелярским ножом по линейке, и приклеиваем клеем «Момент» на оправу объектива напротив новой рукоятки управления диафрагмой.

Получается вот так:

Диафрагма 22, максимально закрыта.

Диафрагма 4,5, максимально открыта.

Общий вид.

PS

Плюс, напоследок можно срезать «уши», через которые проходила ось рычага привода спуска «прыгалки» на пластине, крепящей объектив к штативу. Это чисто эстетическая операция, практического смысла для фотосъемки в ней ноль. Выглядит это в итоге так:

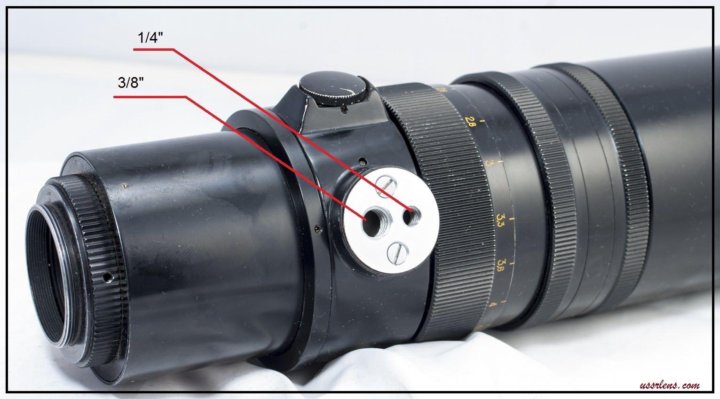

  А еще можно на штативной пластине поменять тип резьбы. В оригинале он огромный, рассчитанный на старые штативы — 3/8 дюйма, кажется… Нам же нужна обычная штативная резьба в четверть дюйма,  как на всех штативах. С этой целью я взял резьбовую штативную пятку от какого-то Зенита или ФЭДа, с креплением тремя винтиками, и прикрутил ее к штатной штативной пластине Таира, рассверлив последнюю предварительно:

ТАИР-3 300mm F4.5 Обзор | Винтажные линзы для видео

Опубликовано 6 апреля 2016 г. • 3 комментария

Я не очень часто использую винтажные телеобъективы (более 200 мм); на самом деле я впервые рассматриваю 300-мм телеобъектив с фиксированным фокусным расстоянием. Как вы, наверное, знаете, из-за отсутствия оптической стабилизации такие объективы сложно использовать для видео. Обязательным условием является прочный штатив, а сам объектив также должен правильно поддерживаться, но даже в этом случае изображение без дрожания не гарантируется.

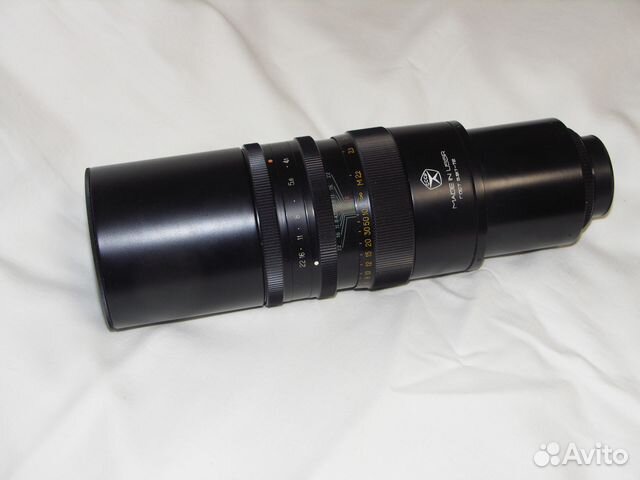

Внешний вид:

Однако, если вы сделаете такую ​​настройку, вы можете добиться особого вида, который стоит всех усилий!

Таир-3 300 мм F4. 5 — прекрасный пример такого объектива, создающего очень привлекательный сжатый/многослойный/3D-эффект с легкой малой глубиной резкости даже при съемке очень удаленных объектов. Благодаря 16 лепесткам диафрагмы боке всегда идеально круглое и очень гладкое! Будучи российским фикс-объективом M42, он также имеет тот популярный ретро-низкоконтрастный, слегка ненасыщенный вид, который можно найти на других российских фикс-объективах, таких как МИР-20, МИР-1, Гелиос 44, Юпитер-9., Тиар-11 и т. д., поэтому прекрасно сочетается с российским набором M42.

Установка, которую я использовал для съемки видео выше

Оптические характеристики:

Моя версия этого объектива имеет очень простое покрытие, поэтому даже очень хорошая встроенная бленда очень мало улучшает контрастность и яркость, но это вероятно, это объектив, который вы бы выбрали для такого взгляда, поэтому я не вижу в этом проблемы. Стоит отметить, что более поздние версии этого объектива имели оптику с многослойным просветлением (отмечено как MC на объективе), которая улучшала контрастность и яркость, если это то, что вы ищете.

Интересный факт, что внутри этой линзы всего 3 элемента! При съемке в формате 1080p (видео выше было снято с открытой диафрагмы) изображения выглядят приемлемо резкими, но когда я сравниваю тестовые кадры, снятые с разными значениями диафрагмы, я ясно вижу, что резкость улучшается по мере уменьшения диафрагмы, поэтому для всех, кто хочет используйте его для фото или видео 4k/6k, диафрагма до F5.6 или даже F8 поможет значительно улучшить резкость. То же самое относится и к CA, который довольно хорошо виден на открытой диафрагме и контролируется только при F8, поэтому, если вы ищете 300-миллиметровый объектив с потрясающими оптическими характеристиками на открытой диафрагме, этот может быть не лучшим выбором для вас, но на самом деле, вы не можете ожидать большего за такую ​​цену!

Красивый объектив!

Качество сборки и удобство использования:

Впервые Таир-3 был изготовлен в 1955 году, и фактически производился до 2005 года (это 50 лет объективам Таир). Существует 3 основные версии этого объектива, которые практически одинаковы оптически, но имеют совершенно разные корпуса. Моя версия — «А», она похожа на танк, к тому же очень красивая! Полностью металлическая конструкция с выгравированной маркировкой и металлическими кольцами фокусировки/диафрагмы. Думаю, кроме задней крышки объектива, пластиковых деталей здесь нет совсем. Даже передняя крышка объектива металлическая. Есть 2 кольца диафрагмы: обычное «щелчок-стоп» и «без щелчка», что отлично подходит для использования в видео. Таир-3 имеет прочную встроенную опору для объектива, которую можно поворачивать, а крепление M42 сзади также можно поворачивать, если вы хотите, чтобы ваши крепления объектива находились сбоку или даже снизу объектива. Кольцо фокусировки вращается более чем на 300 градусов, что теоретически отлично подходит для использования в видео, но здесь мы подходим к некоторым проблемам с удобством использования, о которых я упоминал в начале этого поста. Кольцо фокусировки кажется сухим, и для его вращения требуется немало усилий, что, очевидно, создает дрожание камеры при фокусировке во время записи, и это не изолированная проблема, а, похоже, обычная проблема для этой конкретной модели. Думаю, что именно на этих объективах смазка не выдержала испытания временем, как и на некоторых других российских фиксах. Кажется, вам должно повезти, если вы найдете модель с шелковистым гладким кольцом фокусировки (я знаю, что они есть, но лучше попробовать перед покупкой). Что не помогает, так это то, что кольцо фокусировки значительно расширяется при вращении от бесконечности до минимального расстояния фокусировки, что исключает возможность использования следящей фокусировки, чтобы контролировать дрожание. Это большая проблема для меня, но, к счастью, есть альтернатива.

Сфокусирован на бесконечность (слева) и сфокусирован на 2,2 м (справа)

Если вы посмотрите этот объектив на ebay, то заметите, что не все объективы Таир-3 похожи на мои. На самом деле как минимум половина из них — это так называемый «Зенит-фотоснайпер», интересный концепт для телефотосъемки. Хотя эта версия объектива не выглядит такой гладкой, она оснащена ручкой фокусировки в стиле «следящей фокусировки» вместо традиционного кольца фокусировки. Он расположен в нижней части объектива, и я бы предпочел, чтобы он был сбоку, но это все же гораздо лучшее решение для фокусировки для видео. Кроме того, в этой версии кольцо фокусировки не выдвигается, что также делает его более удобным для видеосъемки. Если бы я сейчас покупал Таир-3, то выбрал бы фотоснайперскую версию.

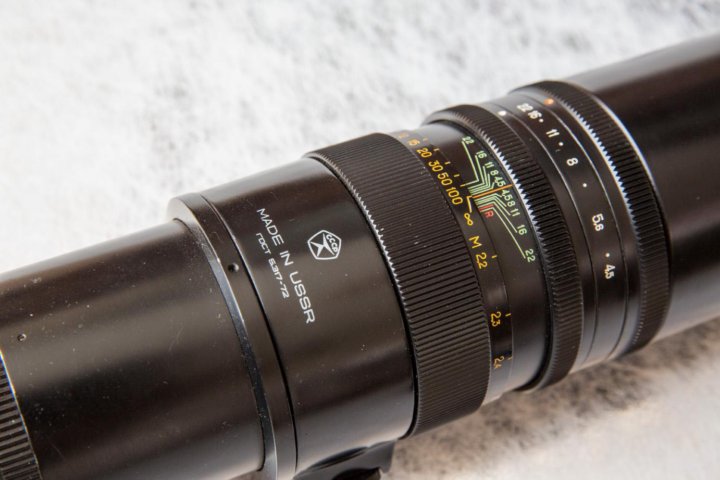

Таир-3 Версия «Фотоснайпер». Фото предоставлено

Технические характеристики:

• Оптическая схема: 3 элемента в 3 группах
• Диапазон диафрагмы: F4,5–22
• Лепестки диафрагмы: 16
• Размер шрифтового фильтра: 72 мм
• Минимальное расстояние фокусировки: 2,2 м
• Крепление: M42
• Вес: 1530 г (версия A)
• Сделано в СССР/России

Итак, хороший или плохой объектив для видео? Давайте разберемся!

ПЛЮСЫ:

• Популярный винтажный персонаж
• Очень доступный
• Легко адаптируется практически к любой камере
• Бесступенчатая регулировка диафрагмы
• Прочная конструкция
• Удобная ручка фокусировки (версия PhotoSniper)
• Встроенная опора для объектива

МИНУСЫ:

• Средняя оптическая характеристика при открытой диафрагме
• Тяжелый и длинный
• Склонен к жесткому кольцу фокусировки (версия A)
• Кольцо фокусировки выдвигается при повороте (версия А)

Вывод:

Несмотря на то, что у меня довольно много проблем с этим объективом, я все же думаю, что он очень интересный, плюсов больше, чем минусов. Цена, безусловно, высокая, потому что вы можете выбрать этот объектив всего за 100 долларов, включая доставку, что является абсолютной сделкой для такого зверя. Как упоминалось ранее, у меня есть серьезная проблема с жестким/сухим кольцом фокусировки, что для меня немного мешает, поэтому, если вы покупаете одно из них, убедитесь, что кольцо фокусировки гладкое, или будьте готовы потратить больше времени. и/или деньги на повторную смазку. В качестве альтернативы взгляните на немного более грубую версию Photosniper, которая должна решить проблемы с фокусировкой.

Таир-3 однозначно не лучший 300мм объектив, но если вы любитель российских объективов, то даже при всех его минусах этот объектив стоит посмотреть!

Нажмите, чтобы найти этот объектив на Ebay

Я изо всех сил стараюсь сделать этот веб-сайт отличным ресурсом для людей, интересующихся винтажными объективами для видеосъемки, поэтому я надеюсь, что вам понравились эта и другие статьи. Я очень надеюсь, что они также помогут вам сэкономить немного денег на ваших будущих инвестициях в объективы. Я присоединился к партнерской программе ebay, чтобы помочь мне управлять этим веб-сайтом, финансировать мои тесты и раздавать линзы, поэтому, если вы найдете этот контент полезным и хотели бы помочь мне создать больше подобного контента, пожалуйста, используйте ссылки в этом посте, если вы Если вы планируете купить один из этих объективов, сделайте закладку и/или используйте эту ссылку, если вы хотите купить что-либо еще на eBay.com, или эту ссылку, если вы делаете покупки на eBay.co.uk. Вы не потратите ни цента больше, используя эти ссылки, и в то же время будете помогать, так как eBay будет выплачивать небольшой процент с любой покупки или успешной ставки, что, в свою очередь, будет поддерживать новый контент на www.vintagelensesforvideo.com. Спасибо.

Этот веб-сайт или его сторонние инструменты используют файлы cookie, которые необходимы для его функционирования и достижения целей, указанных в политике использования файлов cookie.
Закрывая этот баннер и продолжая просмотр в противном случае, вы соглашаетесь на использование файлов cookie. Принять

Анонсировано два новых российских объектива: объектив ТАИР-45 95 мм f/2.3 и объектив Рубинар 100 мм f/2

Холдинг «Швабе» представил новый объектив ТАИР- 45 и Рубинар с ручной фокусировкой для портретной съемки (байонет М42) на Международной промышленной выставке Иннопром 2022 в Екатеринбурге:

• Объектив ТАИР-45 95мм f/2.3
• Объектив Рубинар 100мм f/2

Дополнительная информация:

08.07.2022

Холдинг «Швабе» Госкорпорации Ростех продемонстрировал не имеющую аналогов в России линейку фотообъективов для портретной съемки на международной промышленной выставке «Иннопром» в Екатеринбурге. Одна из новинок позволяет добиться уникального эффекта — скрученного боке без нарушения исходных пропорций кадра и сохранения высокой четкости изображения.

Посетителям экспозиции объединенного стенда Ростеха представлены механические портретные объективы с ручной регулировкой диафрагмы – ТАИР-45 и Рубинар от Лыткаринского завода оптического стекла (ЛЗОС) холдинга «Швабе». Обе новинки адаптированы для установки на камеры с резьбой М42.

Первая модель с фокусным расстоянием 95 мм и диафрагмой f/2,3 обеспечивает уникальное закрученное боке — особое размытие фона при сохранении пропорций исходного кадра и четкости контуров переднего плана. Этот эффект делает финальное изображение не похожим ни на что другое и создает особое ощущение от фотографии. Объектив разработан на основе оптической схемы легендарного оптика Давида Волосова, создававшего видеообъективы для телецентра Останкино и систему ориентации советского космического корабля «Луноход».

«Продукция «Швабе» – известное оборудование, качество которого ценится не только в России, но и за рубежом. Со времен СССР на производственных площадках, которые сейчас входят в состав холдинга для профессионалов и любителей фотографии по всему миру, выпущено более 15 миллионов объективов различных классов и назначения. Свежий пример — новый блокбастер «Бэтмен», часть сцен которого снята на классические объективы производства нашего холдинга», — отметил исполнительный директор Ростеха Олег Евтушенко.

Вторая новинка с фокусным расстоянием 100 мм и диафрагмой f/2 помогает добиться высокой контрастности кадра, но с мягкими цветовыми оттенками. Модель не имеет отечественных аналогов и также позволяет получить эффект боке, но уже классический, в виде обычных и даже бликов. Среди дополнительных преимуществ Рубинара — компактные размеры и доступная цена для данного сегмента продукции.

«Благодаря современным технологиям литья и обработки стекла удалось создать оптику качественно нового уровня. При этом мы сделали упор на художественную составляющую. За счет оригинальной оптической схемы в новинках удалось добиться уникального эффекта размытого фона, что особенно ценится в творческой среде. Этот прием часто используется при создании портретных снимков. Наши объективы идеально подходят для этих форматов, но их применение этим не ограничивается», — отметил генеральный директор ЛЗОС Александр Игнатов.

Помимо новых фотообъективов из Лыткарино, продукция холдинга «Швабе», представленная на объединенном стенде Госкорпорации Ростех, включает фотооптику «Зенит» – модели «Зенитар 2,8/60ЭА» и «Селена 1,9/58», а также умный металлоискатель, тепловизоры, концентратор кислорода и другие оптические и оптоэлектронные разработки.

Холдинг «Швабе» входит в состав Госкорпорации Ростех и объединяет несколько десятков промышленных предприятий и научно-исследовательских центров в 10 городах России — сегодня это ядро ​​оптической отрасли страны. Холдинг реализует весь цикл создания высокотехнологичной оптико-электронной техники в интересах гражданской промышленности, государственной и общественной безопасности. На конец 2021 года портфель объектов интеллектуальной собственности Холдинга составил 2597 единиц, ассортимент продукции – более шести тысяч наименований. Предприятия «Швабе» разрабатывают и серийно выпускают медицинскую технику, энергосберегающую светотехнику, оптические материалы и научные приборы. На сегодняшний день на территории Российской Федерации установлены сотни тысяч единиц светотехнического оборудования и десятки тысяч единиц медицинского оборудования «Швабе» — эта продукция работает практически в каждом городе страны. География поставок охватывает все регионы России и несколько десятков стран мира.

Государственная корпорация «Ростех» — крупнейшая промышленная компания России. В 2022 году исполняется 15 лет со дня основания. Он объединяет около 800 научных и производственных организаций в 60 регионах страны. Ключевыми направлениями деятельности являются авиастроение, радиоэлектроника, медицинские технологии, инновационные материалы и др. Продукция корпорации поставляется более чем в 100 стран мира. Почти треть выручки компании приходится на экспорт высокотехнологичной продукции.

Запись опубликована в Зените с метками Объектив Рубинар 100мм f/2, Швабе, ТАИР-45 95мм f/2.3. Добавьте постоянную ссылку в закладки. Обратные ссылки закрыты, но вы можете .

Купить ТАИР-11А 135мм T2.9 — MKII Перекожух — Перекожух советского объектива

• Описание
• Дополнительная информация
• Технические характеристики
• Платежи, доставка, гарантия
• Отзывы 1

Описание

Наши объективы прекрасно работают с лучшими кинокамерами Arri, RED, BlackMagic, Zcam, Kinefinity и др.

ТАИР-11А 135 мм Т2,9 (F2,8) — самый известный советский 135-мм объектив. Это очень впечатляющий телеобъектив, особенно обновленная версия, которая имела улучшенную резкость и лучшую ближнюю дистанцию ​​фокусировки, чем оригинальный Таир-11. Фокусное расстояние прибл. 300 ° также особенно полезен с этим объективом, помогая вам идеально плавно и точно настраивать его. Изюминкой этого объектива, конечно же, является 20-лепестковая диафрагма! Можно с уверенностью сказать, что боке абсолютно идеальное.

Технические характеристики

Технические характеристики:

• Минимальное расстояние фокусировки: 1,2 м
• Угол обзора (FF): 18°
• Расстояние фокусировки: прибл. 300°
• Лепестки диафрагмы: 20
• Диапазон диафрагмы: T2,9 – T22

Дополнительные характеристики:

• Наружный диаметр 95 мм. Передние панели
• Покрытие датчика FF / LF
• Маркировка в британских / метрических единицах
• Варианты черно-белого цвета корпуса
• Дополнительные оптические модификации

Оплата, отгрузка, гарантия

Доставка

Срок изготовления модифицированных линз 4-6 недель, а линз с измененным корпусом 3-4 месяца.

IRONGLASSADAPTERS гарантирует состояние каждого предмета, как это описано на нашем веб-сайте. Если вы не удовлетворены тем, что ваш товар соответствует описанию, верните покупку в течение 30 дней с даты ее первоначальной отправки для возврата денег.

Быстрая почта UPS

Срок доставки
8-15 дней

Укрпошта Стандартная почта

Срок доставки
30-40 дней

Способы оплаты

Мы заботимся о каждом из вас, предлагая различные способы оплаты: PayPal, VISA, MasterCard и другие глобальные дебетовые и кредитные карты.

Благодаря этому ассортименту вы можете быть уверены, что ваши покупки в Интернете безопасны. Выберите удобный способ оплаты и сэкономьте свое время!

Мы предлагаем следующие способы оплаты:

VISA Electron

Visa Maestro

Mastercard

American Express



Гарантия 1 год

Наша гарантия распространяется на все детали и работы, связанные с устранением любых проблем, связанных с корпусом и механикой объектива. Она не распространяется на повреждение или возрастной износ самой оптики. Она также не распространяется на случайные повреждения или повреждения в результате неправильного использования.

Обратите внимание, что гарантия не подлежит передаче.

1 отзыв на ТАИР-11А 135 мм T2.9 — MKII Перекожух

Вам также может понравиться…

• Распродажа

  Добавить в список желаний

  Добавить в корзинуБыстрый просмотр

  480 $ 399 $

  PL Macro Extention Tube Set 15 мм 20 мм 25 мм 35 мм IronGlass PL Macro Extention Tube Set самый простой способ сделать макрообъектив и самый дешевый PL Macro Lens способность. В этот набор входят трубки диаметром 15 мм, 20 мм, 25 мм, 35 ​​мм для различной степени увеличения. Можно использовать несколько пробирок…

  В корзину

• Добавить в список желаний

  Добавить в корзинуБыстрый просмотр

  20 $

  Эти понижающие кольца позволят вам использовать ввинчиваемые фильтры 86 мм / 82 мм / 77 мм на наших новых объективах. (Обратите внимание, что в зависимости от фокусного расстояния/размера сенсора использование фильтра меньшего размера на передних объективах 92 мм может вызвать виньетирование).

  Добавить в корзину

• Добавить в список желаний

  Добавить в корзинуБыстрый просмотр

  20 $

  Эти понижающие кольца позволят вам использовать ввинчиваемые фильтры 86 мм / 82 мм / 77 мм на наших новых объективах. (Обратите внимание, что в зависимости от фокусного расстояния/размера сенсора можно использовать меньший фильтр на 9Передние линзы диаметром 2 мм могут вызвать виньетирование).

  Добавить в корзину

• Добавить в список желаний

  Добавить в корзинуБыстрый просмотр

  20 $

  Эти понижающие кольца позволят вам использовать ввинчиваемые фильтры 86 мм / 82 мм / 77 мм на наших новых объективах. (Обратите внимание, что в зависимости от фокусного расстояния/размера сенсора использование фильтра меньшего размера на передних объективах 92 мм может вызвать виньетирование).

  No related posts.
