Объективы большого формата — Оптика SCHNEIDER-KREUZNACH

Теперь в мире существует всего два основных производителя объективов для крупноформатных камер: Rodenstock и Schneider-Kreuznach. Обе немецкие фирмы делают оптику не первый год, и продолжают свою работу столь же безупречно, как и раньше. Конечно, есть и другие изготовители, но основную массу современной оптики делают только они.

До недавнего времени крупноформатные объективы выпускали еще две японские фирмы: Fuji и Nikon. Производство форматных объективов не так просто, как может показаться. Имея всего несколько линз, объективы большого формата очень сложны в расчете и дороги в производстве, так как объемы не могут поспорить с выпуском оптики для зеркальных камер.

Первая из рассматриваемых линеек оптики для использования с пленкой изготовляется немецкой фирмой Schneider-Kreuznach. О ней и рассказывает эта статья. Объективы Schneider-Kreuznach купить в России не очень сложно, они действительно стоят на полках, чего не скажешь о продукции Fuji и Nikon. Скорее всего, вы уже знакомы с этой фирмой — Schneider-Kreuznach делает фильтры под известной маркой B+W. Сегодня уже есть линейки оптики, предназначенные для цифровых крупноформатных камер, Schneider-Kreuznach тоже делает такие объективы, но о них будет написано отдельно.

Schneider-Kreuznach массово производит пять серий высококачественной оптики для крупноформатных камер: Super-Angulon, Super-Symmar XL Aspheric, Apo-Symmar L, Apo-Tele-Xenar и Makro-Symmar HM. В сумме набирается 23 объектива. Помимо них есть производство элитарных объективов — серия Fine Art XXL, в которой три объектива.

Объективы Schneider-Kreuznach.

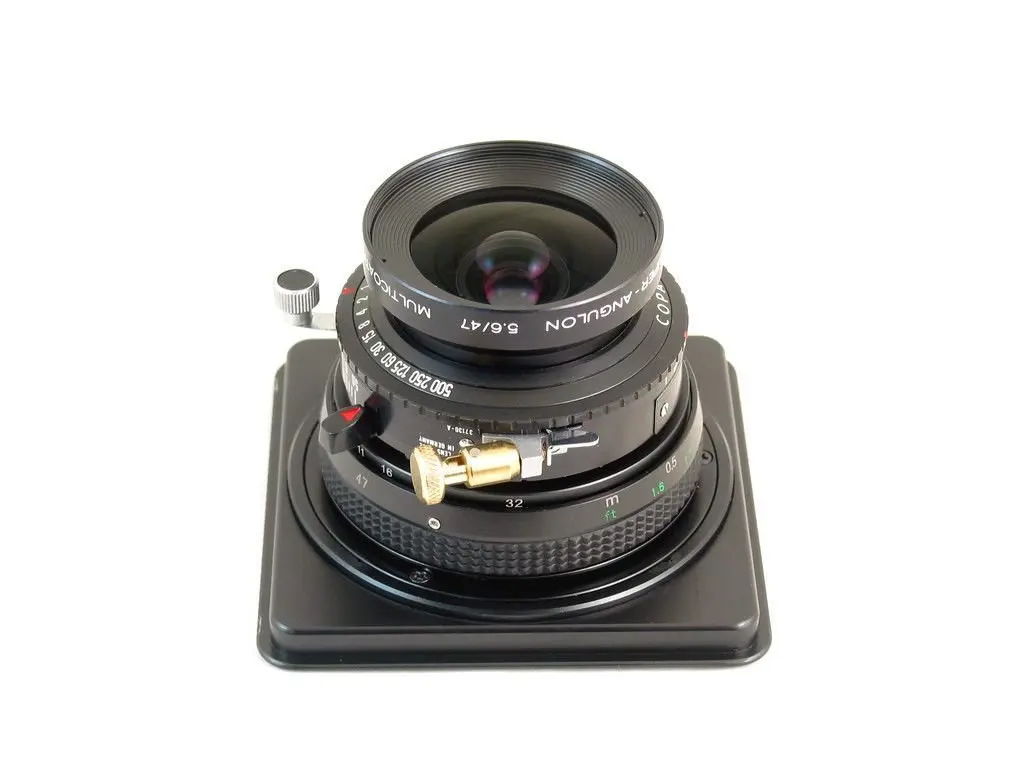

Super-Angulon

Шесть объективов Schneider-Kreuznach Super-Angulon — это широкоугольная оптика для архитектуры и пейзажа. Super-Angulon 38/5.6 XL, 47/5.6 XL, 58/5.6 XL, 72/5.6 XL, 90/5.6 XL, и более простой 90/8.0. 38-мм объектив не закрывает «4х5», а 47/5.6 является на сегодняшний момент самым широкоугольным объективом в мире для формата «4х5», соответствуя приблизительно 13 мм для узкого кадра. Этот феноменальный объектив даже разрешает подвижки, но они лишь небольшое утешение. 58/5.6 имеет такой же круг изображения, как и 47/5.6, поэтому эти два объектива призваны использоваться с форматной пленкой без подвижек или, что более разумно, с меньшими форматами во всей красе.

Широкоугольные объективы настолько искажают объекты, что можно усмотреть плюс в отсутствии реальных подвижек на формате «4х5». Если сдвинуть 47-ми или 58-ми миллиметровый объектив, то на углах будут весьма заметные искажения. С другой стороны, обрезав кадр до 6х12 см мы получаем эффект панорамы не только по формату, но и по ощущению. Заметьте, все головокружительные фокусные расстояния означают безупречное качество по части дисторсии.

Объективы 72/5.6 и 90/5.6 – один из лучших выборов для формата «4х5». Оба объектива закрывают «5х7», и, в общем-то, дают там свободу, но только 90/5.6 является действительно подходящим для вдвое большей площади пленки. Объектив 90/5.6 единственный имеет съемное страховочное кольцо на задней группе линз. В камерах с ограниченными размерами это кольцо может сниматься – иначе объектив нельзя использовать, но при этом крайняя линза совсем обнажается и ее легко повредить. 90/8.0 – облегченный вариант для «4х5», на треть дешевле. Если ваши амбиции заканчиваются на «4х5» или, еще меньше, 9х12 см, а светосила не очень интересует, то 90/8.0 — неплохой выбор. Однако снижение массы ничтожно и совсем не такое, как можно было бы ожидать – десять грамм.

Schneider-Kreuznach Super-Angulon 90/5.6 XL (справа) и Super-Symmar 210/5.6 XL.

Я признаю объектив 72/5.6 лучшим выбором для интерьерной фотографии, хотя более скромный по углу зрения 90/5.6 тоже очень заманчив. И все же, сегодня 72 мм более актуально для интерьера, чем 90. Эти два объектива приятно иметь в паре, к тому же у них унифицированы диаметры резьбы и виды центральных фильтров. Вся серия Super-Angulon не предусматривает установку фильтров сзади – неприятное исключение из общего правила объективов большого формата.

Центральные фильтры, призванные уравновесить падение освещенности к углам изображения, очень желательны ко всем объективам Super-Angulon. Дело в сверх больших углах зрения, доходящих до 120 градусов. А, как известно, снижение освещенности от центра к краям пропорционально косинусу в четвертой степени от угла падения лучей света. Соответственно, чем больше угол зрения, тем больше возможный угол падения света и тем больше снижение освещенности. Для телеобъективов такой проблемы в практических рамках вообще не стоит – посмотрите на угол зрения. Сожаление вызывает цена центральных фильтров, которая в среднем составляет треть стоимости самого объектива и неприлично возрастает с увеличением диаметра.

Конструкция объективов серии схожа: одна оптическая схема из восьми линз в четырех группах и везде один и тот же типоразмер затвора — №0. Используется металлический корпус и просветляющие покрытия, как и во всех остальных объективах Schneider-Kreuznach.

Серия Super-Angulon предоставляет фотографам самые широкие углы, которые только возможны в большом формате при неизменном качестве изображения. Это просто необходимый выбор, прежде всего для съемки интерьеров. Но не спешите с выводами, впереди еще много достойных конкурентов.

Super-Symmar XL Aspheric

Характеристики объективов этой сравнительно новой серии Schneider-Kreuznach после беглого взгляды вызывают мысли об опечатках. Но нет, это всего лишь достижение современных технологий, ставших доступными на рубеже веков. Асферические элементы, примененные в объективах 80/4.5 XL, 110/5.6 XL, 150/5.6 XL и 210/5.6 XL, не только улучшили качество изображения и снизили массу, но и довели диаметры кругов изображений до фантастических цифр. Еще одним преимуществом является небольшая зависимость качества фотографий от масштаба. Снимаете ли вы пейзаж, фокусируясь на бесконечность, или репродукцию в масштабе 1:3, изображение не теряет ни резкости, ни контрастности. Это универсальные объективы для архитектурной, пейзажной и рекламной съемки, которые благодаря небольшому весу (не смотрите на 210/5.6 XL) подходят для работы на выезде.

С серией Super-Symmar XL Aspheric также рекомендуется использовать центральные фильтры, но здесь есть важное замечание. Дело в том, что поле изображения настолько огромно для формата «4х5», особенно у объективов 150/5.6 XL и 210/5.6 XL, что даже с большими подвижками вы не выйдите из центральной зоны круга изображения. Понятно, что падение освещенности будет несильным, так как вы находитесь у центра, и фильтр не нужен. Чтобы добраться до края, вам придется сдвинуть «4х5» на его полный размер по высоте вниз или вверх и даже больше. Вот только в этом случае нужно использовать центральный фильтр или с большими форматами вроде «8х10». Есть еще один тонкий момент. Изменение освещенности от центра к краям зависит не только от конструкции объектива, но и от его диафрагмирования. Как правило, на открытой диафрагме изменение происходит плавно, на закрытой – поле условно равномерного освещения в центре увеличивается, но более круто «сваливается» к краям. Это приводит к тому, что, сильно диафрагмируя объективы Super-Symmar XL Aspheric, вы снижаете необходимость в центральном фильтре.

Конструкция объективов на первый взгляд проще – шесть элементов в четырех группах, но асферические линзы предъявляют свои требования. Фильтры можно крепить как спереди, так и сзади, кроме 80/4.5 XL (только спереди), что особенно актуально для 210/5.6 XL, где размер резьбы спереди 135 мм, а при использовании центрального фильтра – 152 мм (попробуйте найти такие фильтры), но сзади, вполне разумные 72 мм.

Но ничего не бывает бесплатно. Помимо высокой цены, оптика XL Aspheric чрезвычайно требовательна к точности монтажа. Собранный на заводе передний блок линз и затвор вообще не рекомендуется разъединять, а монтировать объектив на доску стоит как можно реже. Если же затвор сломался, то менять его нужно на производстве Schneider-Kreuznach, а еще лучше там же крепить доску. Что поделаешь, «асферичность» требует точного обращения.

Schneider-Kreuznach Super-Symmar 80/4.5 XL.

Объектив 80/4.5 XL очень и очень легкий. Он уступает Super-Angulon 72/5.6 и 90/5.6 в круге изображения, хотя и не очень много, но зато светосильней почти на ступень и легче в два раза. При съемке интерьеров его качества невосполнимы, а подвижки для «4х5» достаточны. Кстати его цена не сильно отличается от Super-Angulon 72/5.6 и 90/5.6. Объектив 110/5.6 XL уже великолепно подходит для «5х7», а 150/5.6 XL для «8х10». 210/5.6 XL вообще неповторим, диаметр его круга изображения соответствует объективу классической конструкции с фокусным расстоянием 480 мм. 210 мм для «8х10» — это широкоугольник, а запас поля изображения достаточен и для «11х14», где 210 мм соответствуют привычным 25 мм для узкого кадра. Потрясающие возможности за потрясающие цены. Но трудно поспорить с тем, что сегодня серия Super-Symmar XL Aspheric представляет следующее поколение объективов для большого формата.

Apo-Symmar L

Если для большого формата применимо понятие стандартного или классического объектива, то серия Apo-Symmar L его воплощает. Самые популярные объективы с самым лучшим соотношением цена/качество с самой симметричной конструкцией. Золотая середина между безумными углами широкоугольных объективов и длинными фокусными расстояниями телевиков. Любой объектив – компромиссное решение. Улучшая одни качества, мы теряем в других. Но классические симметричные объективы для большого формата исключение из всех оптических правил.

Многим не нравится 50 мм на кинопленке, с другой стороны перечень фотографов мирового масштаба снимавших такими объективами займет не один лист. Я назову только одно имя, которого будет достаточно: Анри Картье-Брессон.

В большом формате ситуация со стандартными объективами несколько иная, так как влияет размер пленки. Лучше использовать за критерий не фокусное расстояние, а угол зрения. Объективы, дающие 60-80 градусов (в большинстве своем ближе к 75) можно считать стандартными. Другое дело, что на самом деле этот будет соответствовать то легкому широкоугольнику, то серьезному телевику.

Серия Apo-Symmar L состоит из шести объективов: 120/5.6 L, 150/5.6 L, 180/5.6 L, 210/5.6 L, 300/5.6 L и 480/8.4 L. Выбор сводится к фокусному расстоянию. Ясно, что 120…180 мм это преимущественно для «4х5», а 480 — для «8х10» и больше. Особенность объективов — отличное качество изображения для разнообразных видов съемок, включая макро до масштаба 1:3. Освещенность поля изображения очень равномерна и центральные фильтры не требуются вовсе.

Конструкция всех объективов серии одинакова, разнятся лишь размеры. Шесть линз в четырех группах и возможность установки фильтров как спереди, так и сзади. Симметрия объективов диктует одинаковые диаметры резьбы под фильтры с обеих сторон, кроме одного исключения — 300/5.6 L.

Серия Apo-Symmar L – универсальные объективы, область применения которых ограничена только вашей фантазией. Все гениальное просто.

Apo-Tele-Xenar

Телеобъективы выпадают из общих принципов построения оптики большого формата. Дело в том, что они больше всего напоминают объективы к 35-мм зеркальным камерам, где даже широкоугольники сделаны по схеме перевернутого телевика. Это несимметричные объективы с вынесенной вперед фокусной точкой, что позволяет сократить необходимое растяжение меха камеры на 30-40%. Классический объектив 600 мм потребовал бы близкого к своему фокусному расстоянию растяжения меха, которое недостижимо для полевых фотоаппаратов, да и неудобно для монорельсовых. Телеобъектив нетребователен, легче и, часто, дешевле. Платой за преимущества является сокращение поля изображения и большее количество аберраций.

В серию Apo-Tele-Xenar входит четыре (а на самом деле три) объектива: 250/5.6, 400/5.6, 600/9.0 и 800/12.0. Два последних – это один объектив с разными задними группами линз. Здесь Schneider-Kreuznach возрождает концепцию сменных задних элементов. Имея один объектив, но несколько задних групп линз, можно, устанавливая их, менять характеристики оптики. Очевидно, что так дешевле, но менее удобно.

Приставка «Apo» говорит о коррекции хроматических аберраций, усиливающихся в телеобъективах. Эти объективы незаменимы при съемке удаленных сюжетов в пейзаже и архитектуре, а также для портрета. И чем больше формат пленки, тем длиннофокусней должен быть объектив. Поэтому 800 мм в «8х10» это всего-то 110 мм в эквиваленте 35-мм кадру. Легкий портретный объектив, так сказать.

Если вы можете отказаться от телеобъективов – откажитесь. Эта не та оптика, за которой стоит приходить в большой формат, но это и та оптика, которой все равно нет замены.

Makro-Symmar HM

Макросъемку можно сделать и стандартным объективом, но если нужно фотографировать крупным планом часто, то не пожалейте денег на макрообъектив. Любой объектив может быть оптимизирован только для определенного диапазона увеличений, поэтому использование обычной оптики приведет к снижению качества картинки.

В серии Makro-Symmar HM три объектива: 80/5.6 НМ, 120/5.6 НМ и 180/5.6 НМ. Все объективы разрабатывались для наилучшего качества при масштабе 1:1 и высокого качества изображения в диапазоне масштабов 1:4…4:1. Серия спроектирована с использованием линз из стекла с пониженной дисперсией (ULD).

Для форматных объективов с ростом масштаба увеличивается и диаметр круга изображения, поэтому даже 120/5.6 НМ пригоден для «8х10» при масштабе 2:1. Чем больше фокусное расстояние объектива, тем дальше при одинаковом масштабе он может находится от предметов. Практическое значение этого трудно переоценить: у вас намного больше места для света и дополнительных приспособлений.

Объективы серии Makro-Symmar HM компактны и легки. Восемь линз в четырех группах, фильтры устанавливаются только спереди, но все небольшого диаметра. Для съемки в масштабе 1:1 к формату «4х5» рекомендуется 80/5.6, к «5х7» — 120/5.6, а для «8х10» — 180/5.6. Как написано выше, большое фокусное расстояние дает плюсы, но, одновременно требует значительных растяжений меха. Так что выбор макрообъектива может оказаться самым сложным – придется искать компромиссное решение.

Fine Art XXL

К последней «Фотокине 2004» Schneider-Kreuznach разработал новую серию объективов Fine Art XXL. Пока выпущено всего три объектива: 550/11 XXL, 1100/14 XXL и 1100/22 XXL. По сути, это два объектива с фокусными расстояниями 550 и 1100 мм. Отличие между 1100/14 XXL и 1100/22 XXL в типе диафрагмы: у первого она вставная, у второго традиционная – в затворе. Серия Fine Art XXL разрабатывалась для сверхбольших форматов вплоть до 20х24 дюйма (50х60 см).

Schneider-Kreuznach Fine Art 1100/22 XXL.

550 мм – это широкоугольник, а 1100 мм – нормальный объектив. Оптика построена по классической симметричной схеме, и поэтому обладает исключительными оптическими свойствами с учетом формата. На объективы можно ставить фильтры с двух сторон, используются затворы №3. Особого внимания требует объектив 1100/14 XXL без затвора, но со вставными диафрагмами. Кроме сравнительно большой максимальной апертуры, здесь можно вставлять сетчатые диафрагмы для получения художественных эффектов.

Серия Fine Art XXL создана для фанатов большого формата, которых немного. Объективы делаются ограниченными партиями и на заказ. Но диаметр круга изображения 900 мм! Попробуйте представить, что нужно сделать с камерой даже на формате «8х10», чтобы выйти в темноту.

Описания всех серий объективов оказались бы неполными, если не предоставить сводную таблицу технических характеристик. Поэтому статья завершается справочными данными.

Основные характеристики объективов Schneider-Kreuznach для пленочных крупноформатных камер

Примечания к таблице: Размер подвижек для каждого формата указан в вертикальном (первый столбец) и горизонтальном (второй столбец) направлениях. Величины подвижек указаны для «горизонтальной» ориентации кадра. Чтобы получить размеры подвижек для «портретного» сюжета, поменяйте местами величины для вертикального и горизонтального смещений. «?» — означает, что характеристика неизвестна (в скобках дается предположение). Прочерк – нет такой характеристики. Пустая клетка – подвижек для этих форматов не существует. Для макрообъективов величина подвижек дана для масштаба 1:1.

Ярослав Амелин. Все фотографии автора

Сравнительная таблица объективов Schneider-Kreuznach

Обзор Schneider-Kreuznach Xenar 1:2,8 F=7,5cm

За предоставленный объектив Schneider-Kreuznach Xenar 1:2,8 F=7,5cm огромная благодарность читателю Радоживы Виктору Черномазу (instagram).

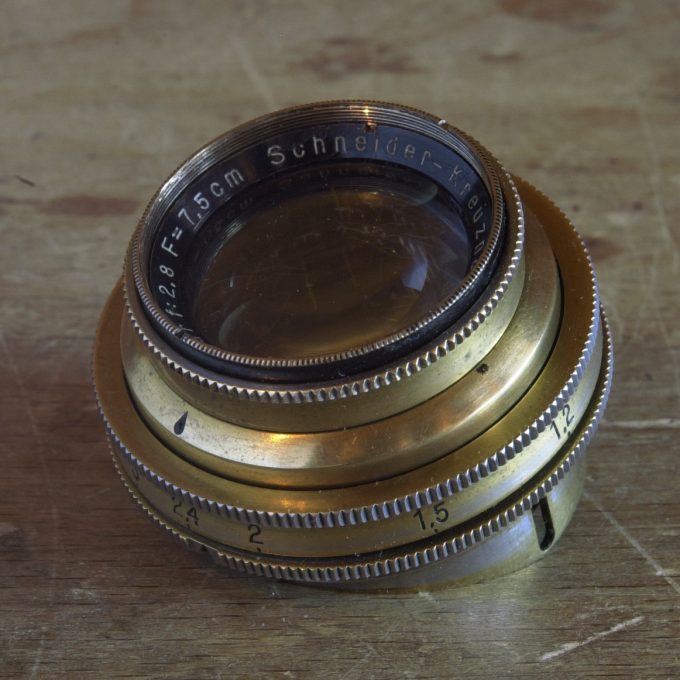

Schneider-Kreuznach (Шнейдер-Кройцнах) Xenar 1:2,8 F=7,5cm. Увеличить.

Вкратце

Schneider-Kreuznach Xenar 1:2,8 F=7,5cm – очень старый объектив от среднеформатных камер Reflex-Korelle, которые начали производить в 1935 году. Объектив построен на модернизированной схеме Zeiss Tessar с 5 элементами в 4 группах (классический же Tessar тех времен включл 4 элемента в 3 группах).

Schneider-Kreuznach Xenar 1:2,8 F=7,5cm в наше время больше представляет коллекционную ценность, нежели полезный инструмент в кофре фотографа. Объектив из обзора адаптирован для работы на зеркальных камерах Nikon с байонетом F.

Под маркой Xenar [‘Ксенар’] выпускались объективы Schneider-Kreuznach на базе оптической схемы типа Zeiss Tessar, в основном на 4 элемента в 3 группах. Первые Xenar были выпущены еще в 1919 году. Xenar стал дополнением к уже существующим с 1913 года линейкам Symmar, Isconar и Componar.

Приставка Кройцнах [Kreuznach] идет от города Бад-Кройцнах [Bad Kreuznach] в котором в 1913 году Йозеф Шнейдер [Joseph Schneider] основал свою компанию.

Schneider-Kreuznach Xenar 1:2,8 F=7,5cm

Основные технические характеристики Schneider-Kreuznach Xenar 1:2,8 F=7,5cm

Название экземпляров из обзора	Возле передней линзы Schneider-Kreuznach No891472 Xenar 1:2,8 F=7,5cm’
Основные свойства	объектив под кадр 6 Х 6 см (пленка типа 120) резьбовое крепление под Reflex Korelle, узкого типа под резьбу 40. 5 мм только ручная фокусировки металлический корпус компактные размеры 18 лепестков диафрагмы
Диаметр переднего фильтра	40.5 мм
Фокусное расстояние	75 мм (7,5 cm = 75 mm) На среднем формате 6 Х 6 это стандартный/умеренно широкоугольный объектив (в плане фокусных расстояний) с ЭФР около 38 мм.
Кратность зума	1 Х (это фикс)
Разработан	для среднеформатных камер с размером кадра 6 X 6
Количество лепестков диафрагмы	18 лепестков
Метки	разметка на кольце фокусировки с дистанцией фокусировки в метрах. Значения: бесконечность, 12, 6, 4, 3, 2.4, 2, 1.5, 1.2, 1, mtr. кольцо со значениями диафрагмы, есть метки для F/2.8, 3.5, 4.5, 5.6, 8, 11, 16
Диафрагма	от F/2.8 до F/16, вращается плавно, без промежуточных значений и щелчков
МДФ (минимальная дистанция фокусировки)	1 метр
Вес	170 грамм (примерно)
Оптическая схема	5 элементов в 4 группах (источник). Перед диафрагмой видно три отражающих поверхности, за диафрагмой две отражающие поверхности. Немного обновленный Тессар, с расчисленным передним элементом. Несимметричный анастигмат. Расщепление было применено для того, чтобы повысить максимальное относительное отверстие с 1:3.5 до 1:2.8. Объективов Xenar 75/2.8 с такой схемой было выпущено небольшое количество.
Бленда	Должна вкручиваться в резьбу светофильтра
Период	Примерно с 1935 или с 1937
Страна производитель	Германия

Schneider-Kreuznach Xenar 1:2,8 F=7,5cm первоначально имел резьбовое соединение с камерой, резьба 40.5 мм, но вариант из обзора уже не хитро адаптирован под Nikon F. Оригинальной осталась только передняя часть линзоблока (она имеет другой металлический оттенок).

Кроме Schneider-Kreuznach Xenar 1:2,8 F=7,5cm для Reflex-Korelle выпускались и резьбовые версии Schneider-Kreuznach Xenar 1:3,5 F=7,5cm, а также Schneider-Kreuznach Radionar 1:2,9 F=7,5cm и Schneider-Kreuznach Radionar 1:3,5 F=7,5cm.

Позже объектив был обновлен/дополнен байонетной версией Schneider-Kreuznach Xenar 1:2,8 F=7,5cm для Reflex-Korelle III.

Schneider-Kreuznach Xenar 1:2,8 F=7,5cm

Сборка, управление, фокусировка

Объектив, который побывал у меня на обзоре, потрепан жизнью. Дизайн объектива свойственный многим решениям той эпохи.

Диафрагма состоит из восемнадцати лепестков и на всех значениях формирует отверстие правильной круглой формы. Диафрагма вращается плавно, без промежуточных значений. Кольцо диафрагмы узкое и не очень удобное.

Кольцо фокусировки Schneider-Kreuznach Xenar 1:2,8 F=7,5cm вращается приблизительно на 220 градусов. Во время фокусировки хобот объектива выезжает вперед, но не вращается. Фокусировка происходит за счет перемещения всего линзоблока. Во время фокусировки на МДФ, которая составляет 1 метр, виден механизм фокусировки. Кольцо фокусировки очень узкое, металлическое.

На корпусе есть только шкала дистанции фокусировки и только в метрах.

Schneider-Kreuznach Xenar 1:2,8 F=7,5cm

Качество изображения и примеры фотографий на Full Frame

Объектив рассчитан на работу с кадром 6 Х 6 см, при использовании на кадре 3.6 Х 2.4 см всех его особенностей не проследить. Тем не менее, очевидно, что объектив лишен просветления, от чего имеет низкий контраст и очень сильно боится любых засветок. Лучше это раз увидеть на примерах ниже.

По заключению Александра Лимберга, который занимается переделкой и ремонтом старой оптики и не только, проблема низкого контраста связана с задней склейкой. Скорее всего если ее правильно восстановить, то восстановится и часть оптических качеств объектива.

Примеры фотографий с исходными RAW-файлами для обзора подготовила фотограф Наталья Романенко (500px). Конвертирование исходных RAW-файлов с Nikon D700 оригинальной утилитой Nikon Capture NX-D v 1.4.6. Скачать исходные фотографии в формате RAW c Nikon D700 можно по этой ссылке (40 файлов, 600 МБ).

Примеры фотографий на APS-C

Все фото ниже показаны без обработки. Использовалась камера Sony α3500. Все фотографии – накамерный JPEG. Режим управления снимками ‘Портретный 0/0/0’.

Скачать исходные фотографии в формате JPEG c Sony α3500 можно по этой ссылке (20 файлов, 70 МБ). На данной камере я использовал объектив с обычным переходником Nikon F -> Sony NEX/Alpha.

UPDATE

Своими примерами на Schneider-Kreuznach Xenar 1:2,8 F=7,5cm поделился владелец данного объектива Виктор Черномаз (instagram).

Скачать фотографии в формате JPEG с Nikon D7000 можно здесь и здесь.

Schneider-Kreuznach Xenar 1:2,8 F=7,5cm

Снимать на Schneider-Kreuznach Xenar 1:2,8 F=7,5cm довольно весело и занятно, а полученные фотографии сразу имеют свой особенный винтажный вид. Лучше всего с подобным объективом снимать в пасмурную погоду, когда в кадре находятся не контрастные сцены. Часто результат с Schneider-Kreuznach Xenar 1:2,8 F=7,5cm полностью непредсказуем. Из-за низкого контраста экспонометр камеры может сильно ошибаться (это касается и зеркальных и беззеркальных камер). Работать с подобными объективами и получать результат – своего рода лотерея. Во время съемки на Schneider-Kreuznach Xenar 1:2,8 F=7,5cm больше важен сам процесс, нежели конечный результат. После Schneider-Kreuznach Xenar 1:2,8 F=7,5cm любой современный объектив кажется пиком совершенства.

Комментарии к этой заметке не требуют регистрации. Комментарий может оставить каждый. У меня есть личная просьба помочь Гостомельскому приюту для животных (напрямую, или опосредовано).

Материал подготовил Аркадий Шаповал. Ищите меня на Youtube | Facebook | Instagram | Twitter | Telegram.



​Загадочный Xenar — Красноярский фотограф Артур Миханев

22 марта 2015 / 4561

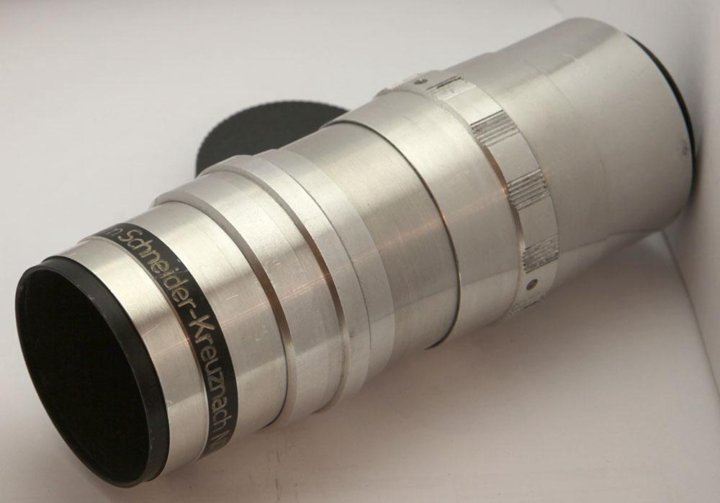

Настоящей головоломкой стал для меня объектив Schneider Kreuznach Xenar F=10,5 cm., купленный на красноярской барахолке.

В каком виде он мне достался, вы можете видеть на снимке. Впервые столкнувшись с оптикой данной фирмы, я начал добросовестно изучать всю информацию в сети. Нашел что-то похожее на мое приобретение, но тут же отверг — не похож! Поиски продолжились. И длились не один час — прежде чем я понял, что в моих руках, очевидно, не цельный объектив, а «сборная солянка».

Слева направо: макрокольцо М42, геликоид от чужого объектива и герой обзора


Вообще, мысли об этом у меня появились еще на барахолке. Внутри конструкции отчетливо виднелась резьба – и я с грустью решил, что покупаю искалеченный объектив. Очевидно, кто-то успел извлечь из него группу линз… Но поскольку цена была относительно небольшой, я решил взять этот раритет. Если что, подумал, попробую пользоваться как моноклем…
Доставшаяся мне конструкция представляла из себя фокусировочный геликоид, макрокольцо на М42 и сам объектив с такой же резьбой. Кольцо диафрагмы вращалось, но внутри конструкции ничего не происходило. На поверхности «зебры» гордо красовалась светосила f/1. 8 (эта цифра надолго сбила меня с толку…)
МДФ объектива составляла примерно 1,5 метра, бесконечность имелась, и был даже сильный перелет за бесконечность. Это, кстати, стало  еще одним фактором, подтолкнувшим меня к мысли, что я держу в руках стекло, встроенное в стороннюю оправу.

А ведь в какой тупик меня поставила попытка найти в сети объектив с фокусным расстоянием 105мм и светосилой 1.8! Подвох был еще в том, что предыдущий владелец напрочь снес покрытие на оправе, где указывалась светосила. Вот почему я искренне считал, что гениальный немцы, очевидно, уже в 1930-х годах научились делать столь светосильные умеренные телевики…

Данные о светосиле, как назло, стерты!


То, что объектив изготовлен между 1933 и 1935 гг. указывает его номер. Судя по таблицам в сети, это стекло появилось на свет еще в довоенные годы.
И вот здесь-то начинаются различные нестыковки.
Если это и правда объектив от форматной (9х12) камеры, то почему наблюдается разница в информации на оправе? Так отсутствует текст Jos & Co.

На моем экземпляре фокусное расстояние показано знаком равенства, а на том, что в сети – через тире. Резьба под светофильтр у меня не 24,5 мм, а 32 мм. Диафрагмы у моего экземпляра не имеется…
И тут снова возникает вопрос – а в самом ли деле у меня в руках точно такое же, стекло, описание которого дано в интернете? Дело в том, что в еще в 1932 году компания Schneider Kreuznach выпустила объектив XENAR 105 mm f/2,9 с гравировкой «500 000 объектив».

Как видим, информация на передней оправе отличается от опубликованных образцов



Итак, немцы умели делать светосильные телевики уже в начале 1930-х годов! И кто знает – быть может, тогда на оправе писалась именно та информация, которую сейчас вижу я? Без всяких «Jos & Co»…
И снова загвоздка! Название компании изменилось на «Jos. Schneider & Co., Optische Werke, Kreuznach»

уже в 1922 году. Так неужели я держу в руках столь раннее изделие?  А как же быть тогда с серийным номером 6(8?)27254, который указывает на середину 1930-х годов?

Вид сзади


В общем, вопросов масса. Я надеюсь, что кто-то из моих читателей выскажет свое мнение в обсуждении. А пока перейдем к тестовым фото.
Объектив малоконтрастен и очень-очень «софтит». В контровом и боковом свете это приводит к возникновению романтической дымки вокруг портретируемого.

Воздушно!

Но против солнца снимать невозможно.

Резкость удовлетворительна (вероятнее всего, оптическая схема — Тессар)


Боковой свет объектив так же переносит очень плохо – требуется бленда, которой у меня не было. Как вы уже, наверное, догадались, оптика в данном случае не просветленная.

Для реализации творческих задач  объектив подходит. С его помощью можно легко создавать эффект старины, «винтажности» и «воздушности». А если использовать еще и специальные плагины «под пленку», то творческий диапазон расшириться еще больше.
В завершение отмечу, что объектив приятно увесит в руке, невзирая на малый размер. Благородно отсвечивает бронзой (или латунью?) Потерт, как путешественник во времени, выдержавший долгий путь в XXI век…

Schneider-Kreuznach Xenar!
Ты появился на свет в далекой Германии много лет назад…
Что видел ты за годы своей жизни? Какие ветра истории занесли тебя в далекую Сибирь? Мы уже никогда не узнаем этого. Но сейчас, покинув пыльную полку, ты вновь в руках фотографа. И мы будем вместе смотреть в этот мир, чтобы сохранить его лучшие мгновения на снимках!

Похожие статьи:

Блог → Юпитер-6

Блог → Юпитер-37А

Блог → Вега-12Б

объектив неавтофокусный мануальный xenar

Краткий обзор объектива Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM

Сегодняшняя моя заметка будет касаться редкого в наших краях тилт-шифт объектива Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM. За возможность попробовать этот объектив большое спасибо Игорю из Москвы, который мне его продемонстрировал в удобной для съемки тестовых кадров точке (17 этаж) и беседу с примерами снимков с камеры Олимпус в ходе которой мне стало интересно «функция pixelshift всё-таки профанация или нет?».

Заметка будет краткой т.к. и знакомство с объективом было кратким. Тем не менее полезно узнать хотя бы в общих чертах о данной серии объективов т.к. они являются единственной реальной («треш» от Самъянг в расчёт не беру, после их «замечательного» Samyang Tilt-Shift 24mm f/3.5 ED AS UMC

вера в то что они могут сделать нормальный тилт-шифт объектив как-то угасла) альтернативой родным тилт-шифт объективам Canon / Nikon.

• Что такое тилт-шифт объективы
• Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM
• Краткое описание
• Внешний вид, эргономика и конструктив
• Технические характеристики
• Оптическая схема
• Разрешение Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM
• Центр кадра
• Край кадра
• Функция Shift у Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM
• Итоги и выводы
• Плюсы Schneider Kreuznach PC-TS Makro-Symmar 4.5/90
• Минусы Schneider Kreuznach PC-TS Makro-Symmar 4. 5/90
• Кто потенциальный покупатель данного объектива
• Бонус — полноразмерные JPG снимков с Schneider Kreuznach PC-TS Makro-Symmar 4.5/90

к содержанию ↑

Что такое тилт-шифт объективы вы можете в статье Tilt/Shift объективы, а также обзор и впечатления от пользования объективом Canon TS-E 90/2.8

Также здесь Canon TS-E 24/3.5L — обзор тилт/шифт объектива и здесь — Впечатления от tilt/shift объектива Canon TS-E 17mm f/4L

к содержанию ↑

к содержанию ↑

Краткое описание

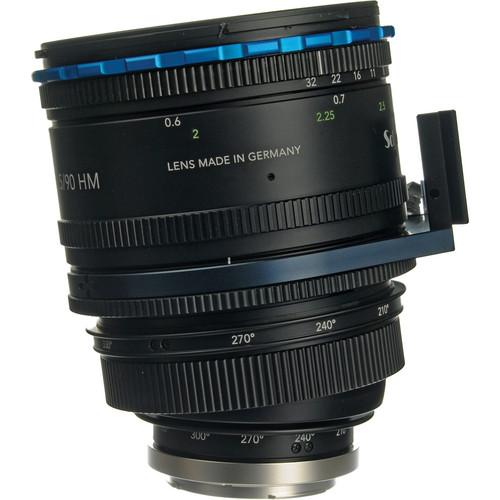

Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM — Tilt-Shift объектив 90 мм с байонетным креплением Canon (без электрических контактов). Отличается высоким разрешением и точным механизмом с нулевым люфтом. Создан для полнокадровых цифровых камер узкого формата (36 х 24 мм).

к содержанию ↑

Внешний вид, эргономика и конструктив

Объектив изготовлен из тонкого алюминия, так что несмотря на относительно большой габарит (он значительно крупнее аналога от Canon) он довольно лёгкий.

У объектива нет электрических контактов, в отличие от родного Canon TS-E 90/2.8. Этому, видимо, две причины. Во-первых, Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM производится сразу для нескольких систем и потому заморачиваться с обратных инжинирингом протокола разных камер создатели объектива не захотели, а производители камер (Canon / Nikon) уж точно не захотели бы такой серьезной конкуренции. Schneider Kreuznach очень серьезный игрок на рынке оптики и вполне может сделать объектив лучше этих двух японских компаний.

Управление Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM в корне отличается от управления родным объективом Canon TS-E 90/2.8. Вообще такого «замороченного» управления я давно не видел.

Всё основано на кручении колец для шифта и тилта и прижимании колец в сторону корпуса камеры, чтобы сделать поворот вокруг оси.

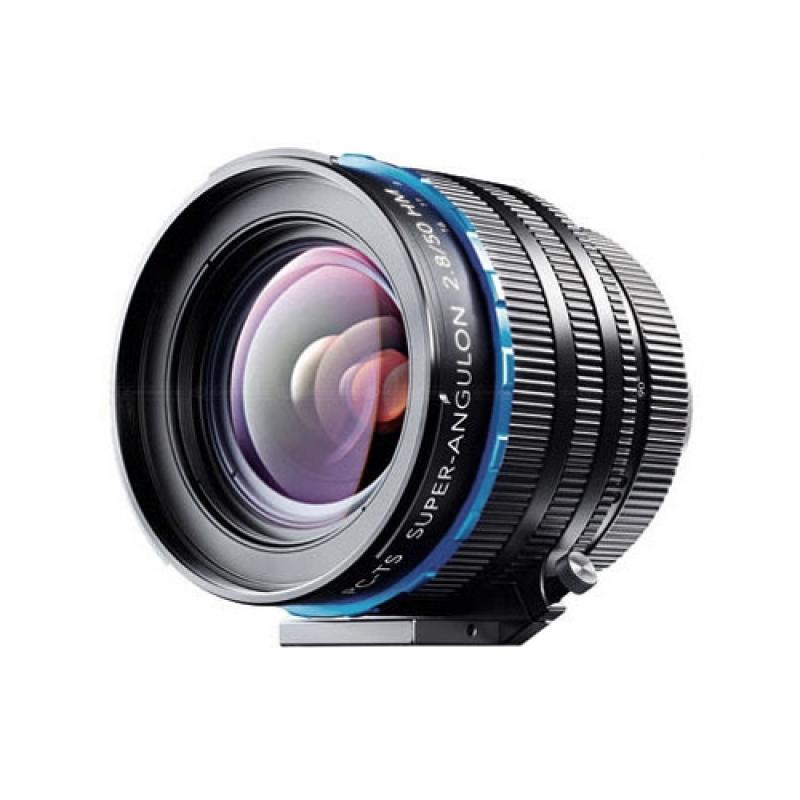

На картинке 50 мм Шнайдер, но пусть не смущает — на 90 мм всё тоже самое.

Поворот вокруг оси здесь служит важной цели — тилту и шифту в другую сторону, т.к. в отличие от объектива Canon, Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM не умеет наклоняться в разные стороны, он ходит только от нуля до максимума.

Кольца управления узкие и не слишком удобные, они дополняют картину не очень высокого удобства пользования объективом.
Но всё это не столь важно т.к. тилт-шифт объективы рассчитаны на профессионалов и они готовы часто мириться с какими-то неудобствами ради оптических характеристик или функциональных возможностей.

Несмотря на свою хрупкость и лёгкость объектив сделан очень качественно и ни малейших люфтов замечено не было.

Диафрагма на шесть лепестков.

к содержанию ↑

Технические характеристики

	Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM	CANON TS — E 90 MM F 2.8 L MACRO
Фокусное расстояние	90. 72 мм	90 мм
Диапазон диафрагменных значений	f/4.5 – f/32	f/2 – f/45
Количество лепестков диафрагмы	6	9
Оптическая схема (элементов / групп)	6 / 4	9 / 11
Наклон (тилт)	± 8 °	± 10 °
Сдвиг (шифт)	± 12 мм	± 12 мм
Диапазон фокусировки	—	—
Рабочие расстояния фокусировки	0.57 м — ∞	0.39 м – ∞
Угол обзора (диаг./гориз./верт.)	26 ° 80 ‘, 22.4 °, 15 ° 10’	27 ° , 22.4 °, 15 ° 10′
Диаметр круга покрытия	87.8 мм (на бесконечности)	—
Рабочий отрезок	44 мм	44 мм
Покрытие на МДФ	—	—
Масштаб на МДФ	1:4	1:2
Резьба под фильтр	M95 x 1	M77 x 0,75
Положение входного зрачка (перед плоскостью изображения)	—	—
Ход кольца фокусировки (от МДФ до ∞)	—	—
Максимальный диаметр (с блендой)	108 мм	86. 9 мм
Диаметр фокусировочного кольца	—	—
Длина (без крышек)	—	—
Длина (с крышками)	138.8 мм	116.5 мм
Вес	1110 г	915 г

Из технических характеристик можно кое-что понять. Например, Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM называется «макро», но на самом деле масштаб даёт весьма скромный, всего 0.25х. Первая версия тилт-шифт объектива от Canon TS-E 90/2.8 тоже имела сходный масштаб и макро вовсе не называлась. Да и логично… Макро традиционно называются объективы дающие масштаб от 0.5х и выше.

Обратите также внимание на огромный круг покрытия объектива Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM — 87.8 мм.

Ведь если взять формат 36 х 24 мм и 12 мм шифт, то выходит что (36 + 12*2 = 60) 60 мм круга покрытия хватило бы за глаза. Потому у большинства (у всех кого знаю) тилт-шифт объективов для камер узкого формата круг покрытия ~ 60 мм. Это ведёт к тому, что на краю линзы при максимальном шифте возникает виньетирование и 12 мм шифта реализуется только с некоторым виньетированием. Я обычно не делаю шифт более 10 мм, а Шнайдер посчитали, что без виньетирования можно сделать на таком объективе шифт на 10.7 мм.

У объектива Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM круг покрытия с большим запасом, что позволяет использовать все 12 мм шифта без виньетирования. Это более заметно в портретной ориентации камеры, где шифт без виньетирования на обычном тилт-шифт объективе возможен только до 8.4 мм, а на Шнайдере всё также до 12 мм. В диагональной ориентации обычного тилт-шифт объектива мы получим только 7.3 мм шифта без виньетирования, а Шнайдере опять же 12 мм, запас огромный. Из чего следует, что в «сложных» ориентациях объектива у нас до 50% преимущества по шифту, что и гордо написано в бюллетени к объективу.

Тоже самое касается наклона объектива. Если мы наклоняем объектив вниз, то область на которую проецируется изображение уезжает вверх и если круга покрытия не хватает, то мы также наблюдаем виньетирование. Ситуация усугубляется, если мы решим сделать шифт в том же направлении.
У Шнайдера запас по кругу покрытия (что собственно существенно увеличивает стоимость объектива) даёт возможность делать наклон с шифтом с перемещением видимой области в одну сторону по кругу покрытия без проблем.

Т.е. вроде как и Canon 90/2.8 Macro является среднеформатным… Но на самом деле Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM кроет гораздо бОльший формат и свои характеристики реализует более честно.

к содержанию ↑

Оптическая схема

Оптическая схема Canon 90/2.8 Macro сложнее, но детальное сравнение этих двух объективов пока останется за кадром, у меня не было на тот момент Canon 90/2.8 Macro.

к содержанию ↑

Разрешение Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM

Раз у меня не было возможности сравнить Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM с его свежим конкурентом от Canon, то я решил взять некий хороший объектив-эталон, чтобы в целом понять что-то о разрешении Шнайдера. Эталоном послужил Canon EF 100/2.8L IS USM, его я знаю досконально и сравнивал его с первой версией тилт-шифта от Canon — Canon TS-E 90/2.8 и с макрообъективом от Carl Zeiss — Carl Zeiss Makro- Planar 100/2 (нынче он переведён в категорию Милвус).

Canon EF 100/2.8L IS USM имеет разрешение выше чем Canon TS-E 90/2.8 (первой версии!) и вполне разрешает (на диафрагме 5.6) 50 Мпикс моей Canon 5DsR, несмотря на то что разработан аж в 2009г.

Итак, я поставил камеру на штатив и открыл окно. Снимки с Canon EF 100/2.8L IS USM сделаны на короткой выдержке с фокусировкой контрастным автофокусом LiveView, с проверкой результата. Снимки с Schneider Kreuznach PC-TS 90/4.5 сделаны на ручном фокусе по LiveView 16x.

Ветра в номере не было само собой, объектив из окна не торчал.

к содержанию ↑

Центр кадра

По центру кадра Canon EF 100/2. 8L IS USM немного более резкий. Это видно в основном по листве. На мелких деталях домов разница не очень заметна.

к содержанию ↑

Край кадра

У Canon EF 100/2.8L IS USM по краю кадра просто катастрофа (черепица вся в кашу превратилась и листья размылись). Обычно используешь центр кадр и на края сильно не смотришь, а вот края у него далеки от идеала.

Здесь посмотрите на блик на трубе. На Canon заметны существенные хроматические аберрации. И это при том, что для года своего создания он считался близким к идеалу и потому я его выбрал для съемки ювелирных изделий. А вот на Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM ХА не заметны. Другое дело, что у Canon круг покрытия едва превышает диагональ кадра, а у Schneider Kreuznach PC-TS 90/4.5 круг покрытия огромный и для него этот фрагмент отнюдь не из центра.

Было бы интересно посмотреть что у Schneider Kreuznach PC-TS 90/4. 5 по реальному краю кадра, но это в другой раз (у меня не было достаточно времени на это).

к содержанию ↑

Функция Shift у Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM

Без шифта кадр выглядел бы так…

А теперь сделаем шифт вниз…

Сдвиг вниз для того чтобы кадр был композиционно более интересным. Делить кадр пополам на небо и землю не очень красиво получается. За счет того что я объектив не наклонял, а просто сделал шифт вниз у меня перспективных искажений не возникло.

к содержанию ↑

к содержанию ↑

Плюсы Schneider Kreuznach PC-TS Makro-Symmar 4.5/90

Я внимательно рассмотрел все снимки, которые снял на Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM и сравнил с тем опытом, который у меня был на тилт-шифт объективы Canon. Из этого могу заключить, что в сравнении с Canon TS-E 90/2.8 и Canon TS-E 24/3.5 II объектив Schneider Kreuznach PC-TS Makro-Symmar 4. 5/90 HM очень резкий и у него шикарные края кадра. Если по полю кадра 36 х 24 мм Canon показывают себя неплохо, то края среднеформатного кадра у них «плывут», а у Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM этого не наблюдается «от слова совсем». Скорее всего, дело в его огромном круге покрытия. То что для Canon является реальным краем кадра и начинает отчаянно виньетировать на последних делениях шифта, на Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM выглядит также как и без шифта (без виньетирования и аберраций).

При своей простой оптической схеме объектив показывает неплохие характеристики и в плане использования без сдвигов и наклонов. Комментировать я это не буду чтобы не «лезть на территорию» оптиков. Но факт есть факт.

к содержанию ↑

Минусы Schneider Kreuznach PC-TS Makro-Symmar 4.5/90

Тем не менее, я считаю Schneider Kreuznach PC-TS Makro-Symmar 4.5/90 HM неудачным в плане эргономики. Возможно, к ней можно привыкнуть, но при работе «с ходу» она сильно неудобная. Неудобства добавляет и то что кольца все узкие и вращать такие узкие кольца диаметром аж 95 мм весьма непросто, когда у них есть некоторая «вязкость» хода.

Объектив не просто имеет диаметр под фильтр 95 мм, но судя по шагу резьбы еще и не все фильтры ему подойдут. Этот факт я не проверял, а заметил только когда писал технические характеристики. Обычно шаг резьбы 0.75, а тут 1 мм. 95 мм светофильтры стоят «как автомобиль» 🙂 Но тот кто сможет позволить себе объектив за 3000 евро, сможет, наверное, и фильтрами его обеспечить.

к содержанию ↑

Кто потенциальный покупатель данного объектива

В первую очередь предметный фотограф. В нашей области особенно важно чтобы не было ни «замыливаний» по краям, ни виньетирования и, конечно же, минимум хроматических аберраций. Также предметный фотограф имеет возможность в спокойных условиях, без спешки, поставить объектив на штатив (у него есть штативная «лапка») и настроить фокус.

Я бы мог предположить и некоторое использование в пейзажной фотосъемке, но здесь его использование с одной стороны ограничивается не самым пейзажным фокусным расстоянием (хотя, как видите, я вполне удачно его использовал — хорошая точка для съемки), а во-вторых, у него неудобное управление и большой диаметр фильтров. Так что в пейзаже его, скорее всего, станет использовать тот же предметный фотограф, который отправляется куда-то в путешествие, использует объектив тот же, что и в студии для предметной съемки.

А сам по себе объектив очень необычный с бескомпромиссным подходом в реализации сдвигов и интересно попробовать его более короткофокусного брата Schneider Kreuznach PC-TS SUPER-ANGULON 2.8/50 HM.

к содержанию ↑

Без шарпинга. Снимки с шифтом и без шифта для оценки как ведёт себя объектив. Диафрагма подписана в конце названия файла «45 = f4.5», «56 = f5.6», «80 = f8.0».

[lock][download id=502][/lock]

Промышленная оптика / Фотооптика

ISCO4all получает награду Film & TV Kamera Award 2022!

Новичок Schneider-Kreuznach ISCO4all только что получил престижную награду Film & TV Kamera Award от. ..

Премия Gear of the Year 2022: мы номинированы!

Наш новичок ISCO4all был номинирован в категориях «Инновация года» и «Премьер…

Информация о нашей отрасли Фильтры

Добро пожаловать в наш обзор фильтров. В ближайшие недели мы будем держать вас в курсе наших оптических фильтров.

Премия Кино и ТВ камеры 2022

ISCO4all только что был номинирован на премию Film & TV Kamera Award 2022 в этом году сообществом популярных…

75 лет увлечения фильтром

В этом году 1 июля — особенная дата для B+W Filter. Известный немецкий бренд для любителей и профессионалов…

Schneider-Kreuznach выпускает первый анаморфотный/сферический набор

После успешного внедрения ограниченной арендной версии Schneider-Kreuznach официально запускает ISCO4all -. ..

B+W Filter представляет новую концепцию упаковки к своему 75-летию

B+W Filter – это высокотехнологичные фильтры высочайшего класса. Это результат 75-летнего опыта, ноу-хау…

АВТОМАТ Выставка и конференция

Дата: 6 — 9 июня 2022 г.
Местоположение: Детройт, Мичиган (США)
Номер стенда: 2157

Выставка Cine Gear

Конференц-центр Лос-Анджелеса, 9–12 июня 2022 г.
Познакомьтесь с некоторыми из наших кинозвезд на стенде №. № 334.
Ждем вас в гости!

Евро-Кино Экспо

Дата: 01 июля — 02 июля 2022 г.
Место: Мюнхен (Германия)
Стенд № 308

B+W Filter обновляет стандарты своих защитных этикеток

B+W Filter в очередной раз улучшает стандарты безопасности для проверки подлинности своих фильтров и представляет. ..

Новинка: объектив EMERALD 5.6/135 V48

Новый объектив EMERALD 5.6/135 V48 с фокусным расстоянием 135 мм расширяет серию EMERALD.

Мы переименовываем наши промышленные линзы

Чтобы сделать информацию более доступной, мы изменили структуру ассортимента объективов и переименовали объективы…

Новый ТОПАЗ 2,8/12 С дополняет серию

Новый TOPAZ 2.8/12 C дополняет серию объективом с фокусным расстоянием 12 мм, подходящим для датчиков размером до 1,2 дюйма…

Ресертификация ISO 9001:2015 в 2021 году

С 1997 года мы сертифицированы непрерывно в соответствии с DIN ISO 9001:2015.

Линзы Schneider-Kreuznach на борту Ariane для запуска телескопа Джеймса-Уэбба

Объективы Schneider-Kreuznach использовались клиентом Réaltra из Ирландии для своих камер, которые. ..

ISCO снова едет (#ISCO4all)

Schneider-Kreuznach продолжает давнюю традицию своего известного адаптера ISCORAMA 54 и воплощает его в новом современном…

SPIE Фотоникс Запад

Дата: 25–27 января 2022 г.
Место: Сан-Франциско (США)
Стенд: 1935

B+W Filter запускает две новые линейки фильтров: BASIC и MASTER

Schneider-Kreuznach запускает две новые линейки фильтров с B+W Filter: BASIC и MASTER

Новый цирконий 3.3/90 дополняет серию

Он расширяет ассортимент линз из диоксида циркония с обычным увеличением 0,1x.
Предназначен для линейных датчиков. …

Линзы Topaz протестированы и одобрены для сенсоров размером 1,2 дюйма

Линзы Topaz Topaz 2. 0/25, Topaz 2.0/30, Topaz 2.0/38 и Topaz 2.0/50 прошли испытания и одобрены для использования…

Новые компактные объективы Xenoplan 1,3” C-Mount для датчиков высокого разрешения

Эти три линзы сочетают в себе принцип оптической конструкции линз Componon с надежной и стабильной механикой…

«Собранные системы» для оптических приложений

Schneider-Kreuznach помогает клиентам экономить время благодаря сборным системам.

Новые линзы для 1,2-дюймовых сенсоров с высокими характеристиками изображения и стабильностью положения изображения

Новая серия Xenon-Jade представляет собой набор высококачественных линз, разработанных с упором на новые датчики, такие как…

Фотоконкурс Blende 2020

Мы гордимся тем, что в этом году снова являемся спонсорами фотоконкурса и поздравляем всех победителей с отличными фотографиями. …

НОВЫЙ! Базовая линейка фильтров B+W Filter

Schneider-Kreuznach расширяет линейку фильтров B+W новой линейкой фильтров Basic и начинает ее с круглых…

НОВЫЙ! Фильтр True-Streak® Indigo

Наша серия фильтров True-Streak® продолжает расти! После того, как True-Streaks® выиграли Pro Moviemaker…

Фильтры True-Streak® компании Schneider-Kreuznach в третий раз подряд получили награду «Gear of the Year Award» как лучший аксессуар для объектива.

В третий раз подряд читатели известного киножурнала «Pro Moviemaker» наградили…

АВТОМАТИЗАЦИЯ Виртуальная выставка и конференция

Дата: 22–26 марта 2021 г.
Место: Виртуальная выставка и конференция (в США)

Vision China Shanghai Show

Дата: 17–19 марта 2021 г.
Место: Шанхай (Китай)
Стенд W1.1432 (Дахэн)

Фильтры Schneider-Kreuznach True Streak® создали уникальное световое зрелище во время «Большой игры» в перерыве между таймами

Фильтры True-Streak® от Schneider-Kreuznach, имитирующие оптические полосы в анаморфотном стиле, использовались во время…

Объективы V38 Componon и Symmar с новым байонетом Iris Mount

Все объективы поставляются со шкалой конкретных значений f/числа. Версии с новой диафрагмой заменят предыдущие…

ФОТОНИКА+ Цифровая выставка

Дата: 17–18 февраля 2021 г.
Место проведения: Цифровая выставка

Откройте для себя новый полосовой фильтр BP 850-80 HT от Schneider-Kreuznach

Компания Schneider-Kreuznach рада представить новый инфракрасный фильтр BP 850-80 HT в качестве дополнения к линейке полосовых. ..

Рон Энгвальдсен назначен вице-президентом по технологиям фильтров для фильтров кино и телевидения (MPTV) в Schneider Optics

Рон, ветеран Schneider с почти 25-летним стажем, возглавит производственное подразделение MPTV с обязанностями, которые…

Мы рады снова приветствовать Джима Салливана в Schneider Optics в качестве вице-президента по продажам и маркетингу.

Джим Салливан присоединился к Schneider Optics в 2005 году, проработав там 12 лет в качестве директора по продажам…

Проверка подлинности черно-белого фильтра

Является ли ваш фильтр B+W подлинным? Проверьте сейчас онлайн 24/7 с нашей новой проверкой подлинности.

Компактные объективы с креплением TFL для камер высокого разрешения с сенсорами 4/3 дюйма от Schneider-Kreuznach

Разрешение современных сенсоров увеличивается с каждым поколением. Пиксели становятся меньше, и пока…

Офисы Schneider Optics в США открыты

Мы здесь для вас!
Наши офисы в Нью-Йорке и Калифорнии открыты!

Загляните за кулисы Schneider-Kreuznach

Мартин Флиндт — режиссер и колорист из Берлина. В основном снимает рекламные ролики и музыкальные клипы. На его YouTube…

VISION China Shanghai Show

Дата: 03 — 05 июля 2020 г.
Местонахождение: Шанхай (Китай) Стенд
: 7.1E107 (Basler) и 7.1E119 (Daheng)

Откройте для себя оптические фильтры диаметром 1 мм от Schneider-Kreuznach

Фильтры играют важную роль в системе визуализации. Они блокируют нежелательные длины волн и нежелательный окружающий свет,. ..

Schneider-Kreuznach выпускает тонкий, легкий, усовершенствованный нейтральный фильтр переменной плотности

Эффект переменной нейтральной плотности достигается за счет укладки высоконейтральных серых поляризационных фильтров в фильтрующую ячейку…

Schneider Optics Inc. снова сертифицирована ITAR

Управление по контролю за оборонной торговлей рассмотрело заявление о регистрации нашей дочерней компании Schneider Optics…

Д-р Вольфганг Ульрих новый генеральный директор Schneider-Kreuznach

Д-р Вольфганг Ульрих занял пост генерального директора Jos. Schneider Optische Werke GmbH 1 апреля 2020 года. Группа намерена…

Награда Gear of the Year в номинации «Лучший аксессуар для объектива»

Читатели киножурнала Pro Moviemaker наградили Schneider-Kreuznach премией Gear of the Year в номинации «Лучшее. ..

B+W Filter представляет новую линейку фильтров T-Pro

Более тонкий профиль с покрытием титанового цвета для лучшего скольжения.

Стюарт Сингер назначен новым генеральным директором Schneider Optics, Inc.

С 16 декабря 2019 г. Стюарт Сингер приступает к работе в качестве главного исполнительного директора Schneider Optics Inc., США…

Schneider-Kreuznach представляет новые градуированные фильтры ND полного спектра

Компания Schneider-Kreuznach представляет свои первые градуированные фильтры нейтральной плотности полного спектра.

SPIE Фотоникс Запад

Дата: 04 — 06 февраля 2020 г.
Место: Сан-Франциско (США)
Стенд: 1365

БСК Экспо

Дата: 30 января — 1 февраля 2020 г.
Место: Лондон
Стенд: 128

Schneider-Kreuznach расширяет серию 9 компактных объективов Xenon-Topaz с байонетом C0003

Новый широкоугольный объектив 6,5 мм с кругом изображения 17,6 мм для камер с матрицей 1,1 дюйма дополняет…

МБК

Дата: 13 сентября — 17 сентября 2019 г.
Местонахождение: Амстердам (Нидерланды), стенд 12.E45,
Код бесплатного билета: 4504

ЛАЗЕР Мир ФОТОНИКИ

Дата: 24 июня — 27 июня 2019 г.
Место проведения: Мюнхен
Стенд: 211, зал B1

Schneider-Kreuznach представляет новый объектив Xenon-Opal 2.8/12

Надежный объектив с байонетом C для сенсора 1,1 дюйма с размером пикселя до 3 мкм.

Картон вместо пластика: Schneider-Kreuznach адаптирует черно-белую упаковку

АВТОМАТ

Дата: 08 апреля — 11 апреля 2019 г.
Местонахождение: Чикаго (США)
Стенд: 9631/3

НАБ Шоу

Дата: 08 апреля — 11 апреля 2019 г.
Место: Лас-Вегас (США) 9Стенд 0013: C7915

Выставка Cine Gear

Дата: 31 мая — 01 июня 2019 г.
Место: Лос-Анджелес (США)
Студии Парамаунт

Генеральный директор д-р Томас Кесслер покидает Schneider-Kreuznach

Приложение B+W ND Calculator

Продолжительность экспозиции можно легко определить с помощью нового приложения «B+W ND-Calc».

Schneider-Kreuznach ЦИТРИН | ИЗОБРАЖЕНИЕ СТЕММЕРА

• Обзор
• Товары
• Скачать

Серия Schneider-Kreuznach CITRINE соответствует требованиям современных КМОП-сенсоров с маленькими пикселями и широкой полосой спектральной чувствительности .

Надежная механическая конструкция с металлическим цилиндрическим корпусом и возможность использования вклеенных линз (упрочненных) делают эти объективы правильным выбором для суровых условий — параметры фокусировки и диафрагмы остаются стабильными.

Благодаря высокому разрешению эти линзы идеально подходят для любых приложений для трехмерных измерений, пищевой промышленности или любых других общих приложений машинного зрения .

---

---

Причины выбрать линзы Schneider-Kreuznach CITRINE

Эта серия оснащена механизмом фокусировки Schneider-Kreuznach C-mount, который так популярен, потому что он прост и чрезвычайно устойчив к вибрации и ударам. В сочетании с металлическим корпусом и крепежными винтами для фокусировки и диафрагмы этот объектив идеально подходит для промышленных условий.

За исключением большинства других производителей, Schneider-Kreuznach предлагает серию компактных объективов, таких как серия 2/3″ 3MP с широкополосным покрытием от 400 нм до 1000 нм, что делает их идеальным выбором для дорожного движения, приложений, где фабрики должны использовать свет NIR. чтобы не отвлекать работающих на определенных участках, а также применение гиперспектральной съемки в ВБИК-диапазоне.

Хотя некоторые объективы могут иметь более высокие значения искажения, искажение почти линейное, что означает, что его очень легко исправить с помощью программного обеспечения и поддерживать высокоточные измерения.

---

Технические характеристики

• Максимальный размер сенсора: 2/3 дюйма
• Интерфейс: C-крепление
• Минимальный размер пикселя: 3,5 мкм
• Резьба для фильтра: M30,5×0,5 (M62x0,75 для объектива с фокусным расстоянием 4,8 мм)
• Фокусное расстояние: 4,8 мм, 8 мм, 12 мм, 17 мм, 23 мм, 35 ​​мм
• Прочее: опция повышенной прочности доступна для всех типов
• Широкополосное покрытие: от 400 до 1000 нм

---

Переименование объективов Schneider-Kreuznach

Чтобы сделать информацию более доступной, компания Schneider-Kreuznach решила изменить структуру ассортимента объективов и соответствующим образом переименовать объективы. Следуя существующим названиям, все семейства продуктов будут названы в честь драгоценных камней.

Ваша выгода

• Вы сможете быстрее найти объектив со специфическими характеристиками .
• Обозначение соответствует во всех документах, данных и на объективе.
• Все функции прозрачны через «описательное имя» . В нашем примере ниже показан текущий Xenoplan-M 2.0/28.

Обратите внимание:

• Изменились только названия продуктов. Все объективы останутся технически нетронутыми .
• «Семейства» продуктов получат конкретное имя, большинство продуктов останутся в своих «семья».
• Продукты будут вводиться постепенно. Ожидается, что процесс переименования будет завершен к концу первого квартала.
• По техническим причинам линзы как с прежним, так и с новым наименованием продукта будут поставляться в течение переходного периода.
• Список ссылок со всеми прежними и будущими именами доступен для загрузки .

Показать продукты

6", "6871": "100", "8755": "101", "8758": "102", "8761": "111", "8764": "119", "6877": "120", "8767": "122", "8770": "123", "8773": "124", "6880": "130", "12641": "131", "8776": "138", "6883": "140", "8779": "145", "6886": "150", "8782": "152", "8785": "153", "8788": "159", "6889": "160", "8791": "163", "8794": "165", "12647": "168", "8797": "172", "8800": "174", "8803": "175", "8806": "176", "6895": "180", "8809": "182", "8812": "183", "8815": "184", "6898": "190", "12653": "194", "6901": "200", "8818": "201", "8821": "209", "8824": "210", "8827": "216", "8830": "218", "8833": "220", "8836": "228", "8839": "230", "8842": "240", "8845": "242", "8848": "246", "8851": "250", "8854": "252", "8857": "260", "8860": "271", "8863": "280", "8866": "282", "8869": "286", "8872": "290", "8875": "292", "10981": "297", "6904": "300", "12659": "302", "8878": "310", "8881": "311", "8884": "320", "8887": "323", "8890": "330", "8893": "334", "8896": "340", "8899": "350", "8902": "355", "8905": "360", "8908": "370", "17965": "380", "8911": "385", "8914": "388", "6907": "400", "8917": "416", "8920": "420", "8923": "440", "8926": "450", "8929": "470", "6910": "500", "8932": "530", "8935": "550", "8938": "553", "8941": "560", "6913": "600", "8944": "620", "8947": "650", "8950": "660", "8953": "670", "8956": "685", "6916": "700", "8959": "750", "6919": "800", "8962": "890", "6922": "900", "6925": "1000", "8965": "1100", "8968": "1200", "8971": "1500", "8974": "1800", "6928": "2000", "8977": "2500", "8980": "2900", "16595": "3000", "6937": "5000"}, "focal-lenght": {"8041": "1", "10637": "2", "10641": "3", "10645": "4", "8044": "5", "10649": "6", "10653": "7", "10657": "8", "10661": "9", "8047": "10", "8050": "15", "8053": "20", "8056": "25", "8059": "30", "8062": "35", "8065": "40", "8068": "45", "8071": "50", "8074": "60", "8077": "70", "8080": "80", "8083": "90", "8086": "100", "8089": "125", "8092": "150"}, "max-sensor-size": {"8479": "20", "13019": "24", "12341": "28", "8416": "43", "12347": "56", "8413": "62", "11009": "100", "11005": "150", "8446": "9990. 33", "12677": "9990.34", "8449": "9990.37", "12299": "9990.4", "12305": "9990.5", "8458": "9990.55", "16527": "9990.59", "8461": "9990.66", "8464": "9990.83", "8467": "9991", "12479": "9991.1", "12311": "9991.2", "12317": "9991.25", "8470": "9991.3", "12323": "9991.33", "12329": "9991.34", "8473": "9991.5", "12335": "9991.75", "8476": "9992"}, "manufacturer": {"1": "1", "4": "2", "7": "3", "253": "4", "469": "5", "472": "6", "475": "7", "478": "8", "481": "9", "484": "10", "487": "11", "490": "12", "493": "13", "2317": "14", "2404": "15", "2407": "16", "2410": "17", "2413": "18", "2416": "19", "2419": "20", "2422": "21", "2425": "22", "2428": "23", "2431": "24", "2434": "25", "2629": "26", "2632": "27", "5179": "28", "5182": "29", "5350": "30", "7375": "31", "7378": "32", "7921": "33", "7924": "34", "7927": "35", "8995": "36", "10713": "37", "10741": "38", "10885": "39", "10889": "40", "11001": "50", "11049": "60", "11959": "70", "11965": "80", "12467": "90", "13731": "100", "13737": "110", "13743": "120", "13749": "130", "14133": "140", "14139": "150", "14145": "170", "16677": "180", "16727": "190", "17411": "200", "17417": "210", "17441": "220", "17477": "230", "18081": "240", "18087": "250", "18093": "260", "18099": "270", "18105": "280", "18111": "290"}, "resolution-maximum-sensor-size": {"8629": "0", "3661": "0. 1", "8632": "0.3", "8635": "0.38", "8638": "0.4", "8641": "0.5", "3664": "1", "8644": "1.3", "8647": "1.5", "3667": "2", "8650": "2.3", "3670": "3", "8653": "3.45", "8656": "3.5", "3673": "4", "8659": "4.5", "3676": "5", "8662": "5.5", "7153": "6", "7156": "7", "8665": "7.5", "7159": "8", "7162": "9", "7165": "10", "8668": "12", "8671": "14.5", "7168": "20", "8674": "29", "7171": "30", "8677": "30.7", "7174": "40", "8680": "42", "7312": "50", "8683": "56. 2", "8686": "135", "8620": "2000", "8623": "12000", "8626": "16000"}, "min-pixel-size-30-contrast": {"7177": "1", "7180": "2", "7183": "3", "7186": "4", "3640": "5", "7189": "6", "3646": "7", "7192": "8", "7195": "9", "7198": "10", "5368": "20", "5371": "30", "5374": "40", "5377": "50", "5380": "60", "7201": "70"}, "aperture": {"8506": "0", "16515": "0", "16521": "0", "6604": "1", "6613": "1.4", "17315": "1.5", "6622": "2", "16559": "2. 5", "6631": "2.8", "6640": "4", "6649": "5.6", "6658": "8", "17327": "10", "6667": "11", "17333": "15", "6676": "16", "17339": "20", "6685": "22", "6694": "32", "6703": "45", "6706": "64", "17345": "80", "6709": "90", "6712": "128", "17321": "360"}, "length": {"6715": "5", "6718": "10", "6721": "15", "6724": "20", "6727": "25", "6730": "30", "6733": "35", "6736": "40", "6739": "45", "6742": "50", "6745": "55", "6748": "60", "6751": "65", "6754": "70", "6757": "75", "6760": "80", "6763": "85", "6766": "90", "6769": "95", "6772": "100", "6775": "150", "6778": "200", "6781": "250", "6784": "300", "6787": "350", "6790": "400", "6793": "450", "6796": "500", "6799": "550", "6802": "600", "6805": "650", "6808": "700", "6811": "750", "6814": "800", "6817": "850", "6820": "900", "6823": "950"}, "diameter": {"16353": "7", "16359": "8", "15237": "9", "11099": "9. 5", "16365": "10", "7990": "11", "7993": "11.5", "7996": "12", "7999": "12.5", "8002": "13", "8005": "13.7", "8008": "14", "16371": "15", "8017": "16", "8020": "17", "8023": "17.5", "8026": "17.8", "8029": "18", "8032": "18.5", "8035": "18.7", "8038": "18.75", "15243": "19", "15249": "19.5", "16377": "20", "15255": "20.5", "15261": "20.8", "15267": "21", "15273": "21.1", "15279": "21.46", "15285": "21.5", "15291": "22", "15297": "22.4", "15303": "22. 5", "15309": "22.7", "15315": "23", "15321": "23.2", "15327": "23.5", "15333": "24", "15339": "24.5", "15345": "24.9", "15351": "25", "15357": "25.4", "15363": "25.5", "15369": "26", "15375": "26.5", "15381": "26.7", "15387": "27", "15393": "27.5", "15399": "28", "15405": "28.5", "15411": "29", "15417": "29.5", "15423": "29.8", "15429": "30", "15435": "30.5", "15441": "31", "15447": "31.5", "15453": "31.8", "15459": "32", "15465": "32.5", "15471": "32. 7", "15477": "33", "15483": "33.5", "15489": "33.8", "15495": "34", "15501": "35", "15507": "35.5", "15513": "36", "15519": "36.5", "15525": "37", "15531": "37.3", "15537": "37.5", "15543": "37.7", "15549": "38", "15555": "38.5", "15561": "38.7", "15567": "39", "15573": "39.5", "15579": "40", "15585": "40.5", "15591": "40.9", "15597": "41", "15603": "41.6", "15609": "41.8", "15615": "42", "15621": "42.6", "15627": "43", "15633": "43.2", "15639": "43. 5", "15645": "43.8", "15651": "44", "15657": "44.5", "15663": "44.6", "15669": "45", "15675": "45.5", "15681": "46", "15687": "46.5", "15693": "47", "15699": "47.5", "15705": "48", "15711": "48.5", "15717": "49", "15723": "49.5", "15729": "49.9", "15735": "50", "15741": "50.2", "15747": "50.8", "15753": "51", "17309": "51.6", "15759": "52", "15765": "53", "15771": "54", "15777": "54.5", "15783": "55", "15789": "56", "15795": "56.5", "15801": "56. 6", "15807": "57", "15813": "57.5", "15819": "57.7", "15825": "58", "15831": "59", "15837": "59.6", "15843": "60", "15849": "60.5", "15855": "60.8", "15861": "61", "15867": "61.4", "15873": "62", "15879": "62.5", "15885": "62.8", "15891": "64", "15897": "64.5", "15903": "65", "15909": "66", "15915": "67", "15921": "68.5", "15927": "69", "15933": "69.9", "15939": "70", "15945": "71", "15951": "72", "15957": "73", "15963": "74", "15969": "74. 4", "15975": "75", "15981": "76", "15987": "77", "15993": "78", "15999": "79", "16005": "80", "16011": "80.5", "16017": "80.8", "16023": "81", "16029": "82", "16035": "82.8", "16041": "83", "16577": "83.4", "16047": "83.5", "16053": "84", "16059": "84.8", "16065": "85", "16583": "85.2", "16071": "86", "16077": "88", "16083": "90", "16089": "90.2", "16095": "92.4", "16101": "94", "16107": "95", "16113": "95.2", "16119": "96", "16125": "97", "16131": "100", "16137": "101", "16143": "102. 8", "16149": "104", "16155": "105", "16161": "108", "16167": "109", "16173": "110", "16179": "112", "16185": "115", "16191": "116", "16197": "120", "16203": "123", "16209": "134", "16215": "135", "16221": "138", "16227": "139", "16233": "140", "16239": "142", "16245": "143", "16251": "145", "16257": "155", "16263": "159", "16269": "160", "16275": "162", "16281": "173", "16287": "180", "16293": "188", "16299": "200", "16305": "206.2", "16311": "218", "16317": "230", "16323": "250", "16329": "260", "16335": "286", "16341": "322", "16347": "350"}, "spectral-sensitivity": {"31": "1", "34": "2", "37": "3", "439": "4", "685": "5", "688": "6", "691": "7", "2938": "10", "5200": "11", "5203": "12", "16553": "22"}}»> 500000"]], "aperture": [["1.400000", "1.400000"]], "length": [["48.500000", "48.500000"]], "diameter": [["34.000000", "34.000000"]], "spectral-sensitivity": [["7.000000", "7.000000"]]}»> 000000"]], "filter-thread": [["9.000000", "9.000000"]], "camera-mount-optics": [["10.000000", "10.000000"]], "mod": [["42.000000", "42.000000"]], "focal-lenght": [["17.000000", "17.000000"]], "max-sensor-size": [["9990.660000", "9990.660000"]], "manufacturer": [["22.000000", "22.000000"]], "resolution-maximum-sensor-size": [["3.000000", "5.000000"]], "min-pixel-size-30-contrast": [["3.500000", "3.500000"]], "aperture": [["1.400000", "1.400000"]], "length": [["37.800000", "37.800000"]], "diameter": [["34.000000", "34.000000"]], "spectral-sensitivity": [["7.000000", "7.000000"]]}»> 000000"]], "filter-thread": [["9.000000", "9.000000"]], "camera-mount-optics": [["10.000000", "10.000000"]], "mod": [["82.000000", "82.000000"]], "focal-lenght": [["23.000000", "23.000000"]], "max-sensor-size": [["9990.660000", "9990.660000"]], "manufacturer": [["22.000000", "22.000000"]], "resolution-maximum-sensor-size": [["3.000000", "5.000000"]], "min-pixel-size-30-contrast": [["3.500000", "3.500000"]], "aperture": [["1.400000", "1.400000"]], "length": [["40.400000", "40.400000"]], "diameter": [["34.000000", "34.000000"]], "spectral-sensitivity": [["7.000000", "7.000000"]]}»> 000000"]], "filter-thread": [["9.000000", "9.000000"]], "camera-mount-optics": [["10.000000", "10.000000"]], "mod": [["70.000000", "70.000000"]], "focal-lenght": [["8.000000", "8.000000"]], "max-sensor-size": [["9990.660000", "9990.660000"]], "manufacturer": [["22.000000", "22.000000"]], "resolution-maximum-sensor-size": [["3.000000", "5.000000"]], "min-pixel-size-30-contrast": [["3.500000", "3.500000"]], "aperture": [["1.400000", "1.400000"]], "length": [["37.500000", "37.500000"]], "diameter": [["34.000000", "34.000000"]], "spectral-sensitivity": [["7.000000", "7.000000"]]}»> 000000"]], "filter-thread": [["37.000000", "37.000000"]], "camera-mount-optics": [["10.000000", "10.000000"]], "mod": [["34.000000", "34.000000"]], "focal-lenght": [["4.800000", "4.800000"]], "max-sensor-size": [["9990.660000", "9990.660000"]], "manufacturer": [["22.000000", "22.000000"]], "resolution-maximum-sensor-size": [["3.000000", "5.000000"]], "min-pixel-size-30-contrast": [["3.500000", "3.500000"]], "aperture": [["1.800000", "1.800000"]], "length": [["47.600000", "47.600000"]], "diameter": [["37.300000", "37.300000"]], "spectral-sensitivity": [["7.000000", "7.000000"]]}»> 000000", "11.000000"]], "filter-thread": [["9.000000", "9.000000"]], "camera-mount-optics": [["10.000000", "10.000000"]], "mod": [["246.000000", "246.000000"]], "focal-lenght": [["35.000000", "35.000000"]], "max-sensor-size": [["9990.660000", "9990.660000"]], "manufacturer": [["22.000000", "22.000000"]], "resolution-maximum-sensor-size": [["3.000000", "5.000000"]], "min-pixel-size-30-contrast": [["3.500000", "3.500000"]], "aperture": [["1.900000", "1.900000"]], "length": [["38.500000", "38.500000"]], "diameter": [["34.000000", "34.000000"]], "spectral-sensitivity": [["7.000000", "7.000000"]]}»>

Модель	Круг изображения (мм)	Нить фильтра	Крепление камеры (оптика)	МОД (мм)	Фокусное расстояние (мм)	Максимум. размер сенсора	Мин. размер пикселя	Диафрагма
ШНАЙДЕР ЦИТРИН 1,4/12 С	11.00	М30,5 х 0,5	C-крепление	12	12. 00	2/3″	3,50	Ф 1.40
ШНАЙДЕР ЦИТРИН 1,4/17 С	11. 00	М30,5 х 0,5	C-крепление	42	17. 00	2/3″	3,50	Ф 1.40
ШНАЙДЕР ЦИТРИН 1,4/23 С	11. 00	М30,5 х 0,5	C-крепление	82	23. 00	2/3″	3,50	Ф 1.40
ШНАЙДЕР ЦИТРИН 1,4/8 С	11. 00	М30,5 х 0,5	C-крепление	70	8. 00	2/3″	3,50	Ф 1.40
ШНАЙДЕР ЦИТРИН 1,8/4,8 С	11. 00	М62 х 0,75	C-крепление	34	4,80	2/3″	3,50	Ф 1,80
ШНАЙДЕР ЦИТРИН 1,9/35 С	11. 00	М30,5 х 0,5	C-крепление	246	35. 00	2/3″	3,50	Ф 1,90

К сожалению, товаров, соответствующих выбранным критериям, не найдено. Пожалуйста, используйте другой набор фильтров.

	Файл	Темы	Размер
	Schneider KMP-IR Cinegon 12/1,4 — M30,5	Технический паспорт	364,2 КБ
	Schneider KMP-IR Cinegon 4,8/1,8 — M62,0	Технический паспорт	524,5 КБ
	Schneider KMP-IR Cinegon 8/1,4 — M30,5	Технический паспорт	351,7 КБ
	Schneider KMP-IR Xenoplan 17/1,4 — M30,5	Технический паспорт	366,4 КБ
	Schneider KMP-IR Xenoplan 23/1,4 — M30,5	Спецификации	359,0 КБ
	Schneider KMP-IR Xenoplan 35/1,9 — M30,5	Технический паспорт	513,5 КБ

Schneider Kreuznach Super Xenar 50mm F/2.

8

Джеймс недавно опубликовал статью под названием  Наши любимые объективы, выбранные вашими любителями фотоаппаратов , в котором он попросил известных блоггеров, фотографов и фотолюбителей рассказать об их любимых объективах. Статья подтолкнула меня к написанию обзора моего любимого объектива Schneider-Kreuznach Super Xenar 50mm F/2.8 с пятнадцати лепестками и пятью элементами.

Это мой любимый из всех моих винтажных объективов из-за его превосходного немецкого мастерства 1950-х годов, а также из-за того, что он создает изображения, не похожие ни на один другой объектив, которым я владею. Все, что мне нужно, это загрузить катушку Ektar 100, и этот объектив дает сногсшибательные цвета даже в пасмурные дни. Вдобавок ко всему, боке, которое он создает, является переменным и полным характера — это может быть красивое мягкое размытие, напоминающее мой Schneider Xenon, или пузырьковое боке, такое же хорошее, как у любого объектива Trioplan.

Высокое качество сборки и возможность делать интересные изображения — очевидные причины полюбить объектив. Но я люблю его и по менее очевидным причинам. Super Xenar привлекает меня еще больше, потому что он был разработан моим любимым дизайнером объективов доктором Альбрехтом Уильямом Тронье. Тронье также разработал другой объектив Schneider-Kreuznach, который мне очень нравится, о котором вы можете прочитать в моей предыдущей статье A History of the Xenon Lens . В то время как Бертеле хорошо известен своим дизайном Sonnar, а Цёлльнер прославился созданием объектива Zeiss Biotar, доктор Тронье в настоящее время почти неизвестен. Доктор Тронье действительно является одним из незамеченных героев немецкого дизайна объективов 20-го века. Фактически, на сегодняшний день единственным опубликованным изображением доктора Тронье было очень плохое качество его изображения, сделанного в 1925 лет, когда он впервые начал работать в Schneider-Kreuznach.

Из-за моей любви к линзам, которые он разработал, я чувствовал, что доктор Тронье заслуживает большего уважения в истории дизайна линз. Поэтому я связался с семьей Тронье в Германии, и после долгого общения они дали мне два изображения доктора Тронье, которые никогда не публиковались. Первая фотография, сделанная примерно в 1947 году, когда ему было примерно 45 лет, сопровождает эту статью ниже, а последующее изображение будет опубликовано в моем следующем обзоре объектива Ultron, который он разработал.

Краткая история Schneider-Kreuznach

История немецкой оптической компании Schneider-Kreuznach насчитывает более ста лет. Schneider Kreuznach начиналась как Optische Anstalt Jos. Schneider & Co., когда она была основана 18 января 1913 года. В 1922 году название было изменено на Jos. Schneider & Co., Optische Werke, Kreuznach, а в 1998 году — на нынешнее Jos. Schneider. Оптише Верке ГмбХ. Коммерчески именуется Schneider Kreuznach.

Талантливый Йозеф Август Шнайдер (1855-181933) учился в предшественнике того, что позже стало Университетом Франкфурта-на-Майне — предположительно, в «Physikalischer Verein» и «Elektrotechnische Gesellschaft», где он изучал физику и оптику. К 1910 году Йозеф уже зарегистрировал свой первый патент, а три года спустя при финансовой помощи и поддержке его отца Иоганна они основали свой «Оптический институт» в семейном доме «Вилла Шнайдер» на Стромбергерштрассе, Бад-Кройцнах. Через год после образования компании они также запатентовали три кинематографических объектива «Симмар», «Компонар» и «Исконар». В 1919, сразу после окончания Первой мировой войны, они выпустили Xenar, производную от конструкции объектива Tessar от Zeiss. Классический дизайн Xenar стал самым продаваемым объективом компании и выдержал испытание временем, оставаясь в производстве до конца 1990-х годов.

К 1932 году компания выпустила свой 500-тысячный объектив XENAR 1:2,9/10,5 см. В 1933 году, после смерти отца Йозефа Шнайдера, компанию возглавил Йозеф Август Шнайдер, а сын Ганс Йозеф Шнайдер (1926-1989 гг.)) также вошел в компанию. В том же году к власти пришел Гитлер, и компания начала производство линз для военных. В 1936 году производство объективов переместилось на новый завод в Геттингене, и к 1938 году, когда было открыто новое здание на Рингштрассе, в компании работало 450 человек.

После смерти отца в 1950 году Ханс-Йозеф Шнайдер (1926-1989) руководил компанией вместе со своей матерью Маргарет (Гретель) Шнайдер (1895-1996). К 1954 году в компании работало более 1000 человек, и было создано более 8 миллионов линз.

В 1981 году компания была преобразована в акционерное общество. К 1982 году компания была вынуждена объявить о банкротстве, хотя компанию спасла финансовая интервенция мажоритарного акционера Генриха Мандермана (1922-2002). В 1997 году Мандерман (из-за плохого состояния здоровья) передал контроль над компанией Питеру Веберу, которого он назначил управляющим директором в 1992 году. Когда Генрих Мандерман умер в 2002 году, его дочь Этель Циглер стала главным акционером компании.

Сегодня компания Schneider Kreuznach является одним из лидеров мирового рынка оптической промышленности, производящим высокоэффективные фотообъективы для камер и мобильных телефонов, кинопроекционные объективы, промышленные объективы и их превосходные черно-белые фильтры.

Технические характеристики объектива Schneider-Kreuznach Super Xenar 50mm F/2.8 *1954

• Название – Schneider-Kreuznach Super Xenar (S-Xenar)
• Производитель – Jos. Schneider Optische Werke GmbH, Бад-Кройцнах, Геттинген, Германия
• Год выпуска – 1954–1956
• Материал – Хромированная латунь
• Дизайн линз – пять элементов в четырех группах (модифицированный дизайн Tessar)
• Угол обзора – 46°
• Диагональное поле зрения – 46,8°
• Диафрагма – от F/2,8 до F/22
• Лепестки диафрагмы – 15
• Focus – 0,75 м (29 ½ дюйма) – ∞
• Диаметр фильтра – 40,5 мм
• Вставной фильтр диаметром – 51 мм
• Размеры Д x В x Ш – 49 мм x 24 мм x 60 мм (1 7/8 дюйма x 7/8 дюйма x 2 1/3 дюйма)
• Вес – 230 г (8¼ унций)

Этот прекрасно спроектированный объектив был изготовлен с использованием довоенных материалов компанией Jos. Schneider Optische Werke, далее именуемой Schneider-Kreuznach. Объектив выполнен из цельной механической обработки латуни с твердым хромовым покрытием, что делает его очень тяжелым для своего размера, и когда его держат в руке, он обладает определенным ощущением прочности. Блестящий хром, великолепная гравировка и темно-фиолетовое покрытие передней линзы — все это создает объектив, олицетворяющий вершину немецкого фотографического мастерства середины века.

Конструкция объектива необычна для того периода, поскольку передняя линза объектива очень глубоко утоплена в оправу объектива, что делает бленду почти лишней. Он был разработан для установки на камеру Contax S из Восточной Германии и камеру Edixa из Западной Германии, которые были первыми камерами в мире, в которых использовалось крепление объектива M42. Серийный номер моего объектива (№ 3876904) датирует его выпуск августом 1954 года, всего через пять лет после появления байонета М42.

Изображение доктора Тронье было снято примерно в 1947 году, примерно в то время, когда британская оккупационная администрация назначила его главным конструктором объективов Voigtländer. В то время завод Voigtländer располагался на контролируемой Великобританией территории оккупированной Германии.

Я не могу найти письменных свидетельств о происхождении пятиэлементного ксенара, но поскольку д-р Альбрехт Вильгельм Тронье (родился в 1902 г. — умер 1 декабря 1982 г.) был главным дизайнером линз в Jos. A. Schneider Optical Works в Баде. Кройцнах, Германия с 19С 24 по 1936 год мы можем с уверенностью предположить, что он отвечал за пересчет линзы Xenar.

Тронье был одним из самых талантливых дизайнеров линз своего времени и изобрел ксеноновые линзы в 1925 году, когда ему было всего 24 года. В качестве главного конструктора Voigtländer он разработал (или руководил разработкой) многих знаменитых объективов, таких как Ultron F/2.0, Nokton F/1.5, Color-Skopar F/2.8, Color Heliar F/3.5 для Bessa II, Ultragon , Skopargon, Dynarex, Skoparex и знаменитая линза APO Lanthar, которая представляла собой пересчитанную конструкцию Heliar с использованием лантанового стекла.

Если вы посмотрите на таблицу формул линз, которую я создал, вы увидите, что Тронье добавил дополнительный передний элемент к существующему дизайну Xenar 1919 года. Эта первоначальная версия Xenar сама была клоном Zeiss Tessar, асимметричным, анастигматическим. , четырехэлементная в трехгрупповой конструкции линзы с двумя склеенными и двумя нескрепленными элементами. Дополнительный передний элемент привел к конструкции, состоящей из двух несклеенных компонентов и трех склеенных компонентов, что значительно уменьшило искажения, аберрации и кому, давая четкое изображение даже при широкой апертуре. Модифицированный пятиэлементный Xenar Тронье был назван компанией Schneider-Kreuznach Super Xenar и продавался как S-Xenar.

До Второй мировой войны пятиэлементный Xenar производился только в объективах среднего формата с размерами 50 мм и 75 мм. Schneider-Kreuznach 25 ^th Юбилейная книга описывает его…

» Для специальных целей был представлен новый дизайн Xenar, и он предназначен в качестве универсального объектива для рулонных пленочных камер средних размеров, таких как 2 ¼ дюйма квадратный негатив. Полная апертура составляет F:2,8, а конструкция несимметрична с пятью полуцементированными компонентами. Изображение отлично исправлено на кому, учитывая большую апертуру, и по заявке будет выслан специальный буклет о новом шрифте».

После Второй мировой войны компания Schneider-Kreuznach рекламировала пятиэлементный объектив Xenar как 75-мм объектив с креплением Praktiflex M40 и 50-мм объектив F/2,8 с креплением M42. Однако по какой-то причине они отказались от использования обозначений «Super Xenar» или «S-Xenar», что затрудняет определение того, какой из послевоенных объективов использует пятиэлементную конструкцию.

Съемка Schneider-Kreuznach Super Xenar

Это мой любимый объектив отчасти из-за истории, описанной выше, но, что более важно, из-за уникальных и характерных изображений, которые он создает. Обычный Schneider-Kreuznach Xenar представляет собой дизайн Tessar, но эксперты в свое время повсеместно признавали, что Xenar превосходит обычный Tessar. Таким образом, улучшенная оптическая формула Super Xenar действительно на шаг выше даже признанного качества обычного Xenar. Но это только часть того, что делает объектив особенным. Качество механической обработки, качество оптического стекла и особенно покрытия линз объективов Schneider-Kreuznach после Второй мировой войны не уступают, а в некоторых случаях даже лучше, чем у таких великих производителей, как Carl Zeiss или Leitz.

Я уже писал о разнице между объективами Leitz и Zeiss, в то время как Leitz решили, что их целью будет резкость, Zeiss выбрали своей целью цветопередачу и контрастность. Компания Schneider-Kreuznach, кажется, приняла цель Zeiss и превзошла все, что производила Zeiss, с точки зрения цветопередачи. Покрытие линз Schneider-Kreuznach, особенно тех, что были выпущены в 1950-х годах, дает одни из самых ярких и насыщенных цветов, которые я когда-либо видел в классических линзах. Большинство кадров, сопровождающих эту статью, были сняты на пленку Kodak Ektar 100, которая представляет собой прекрасную пленку, экспонируемую через любой объектив, но при съемке с помощью Super Xenar цвета больше напоминают позитивные пленки, такие как Ektachrome E100 Vs и знаменитый Kodachrome. Я знаю, я слышу крики пуристов, конечно, ничто не может сравниться с Kodachrome и никогда не сможет; но тот факт, что я могу снимать на легкодоступный Ektar 100 и получать сногсшибательные цвета с помощью этого объектива, делает его моим фаворитом.

Будьте осторожны, если при съемке при ярком солнечном свете цвета могут стать перенасыщенными. Синий, желтый и особенно красный могут стать подавляющими. Однако даже в пасмурную погоду Super-Xenar усиливает цвета (изображения моделей, снятых среди зелени моего местного ботанического сада, были сняты в пасмурный день). Те, кто снимает Portra 160 с передержкой в ​​две ступени, вероятно, возненавидят эти изображения, но мне они нравятся, и в фотографии нет правильного или неправильного.

Одна из основных причин, по которой я снимаю на пленку, заключается в том, что я ненавижу проводить время за компьютером, редактируя изображения и постобрабатывая. Съемка Super Xenar в паре с Ektar 100 дает мне красочные, яркие и живые изображения, почти не требующие обработки. Я могу сделать фотосъемку с моделью во время обеда, передать пленку в мою местную часовую фотолабораторию для обработки и сканирования, передать изображения модели и загрузить их в социальные сети до обеда. На мой взгляд, линза, которая экономит мне часы перед экраном компьютера, — это находка.

Удобство в обращении и эргономика объектива превосходны. Твердая и практичная, красивая ручка фокусировки с накаткой, используемая в немецких объективах того периода, делает настройку фокусировки легкой. Пятнадцать лепестков диафрагмы, возможно, не так многочисленны, как мой семнадцатилепестковый Carl Zeiss Jena 50mm f/2 Biotar, но они точно так же способны создавать красивое боке. Если вам нравится качество изображения Helios 44 или 50-мм Biotar, то этот объектив сочетает в себе их лучшие качества и добавляет им чего-то особенного.

Справочник покупателя

Имейте в виду, что если вы хотите купить пятиэлементный Ксенар, описанный в этой статье, вам, возможно, придется поискать его. Объектив Edixa-Laudar 50mm F/2.8 того же периода, произведенный Schneider-Kreuznach для компании Edixa, выглядит почти идентичным по дизайну и материалам, а также имеет ту же пятиэлементную конструкцию.

Этот объектив не уступает по мастерству изготовления и качеству очень коллекционному объективу Schneider-Kreuznach Jsogon и дает одни из самых красивых и красочных изображений, получаемых с помощью любого объектива с байонетом M42. Благодаря высокому уровню мастерства многие из этих объективов до сих пор находятся в рабочем состоянии, хотя я бы посоветовал всем, кто их покупает, обращаться за профессиональным обслуживанием. Если вам посчастливится увидеть его в дикой природе, немедленно хватайте его; вы не будете разочарованы.

Если вы не можете найти копию Super Xenar, то обычный четырехэлементный Schneider-Kreuznach Xenar очень широко доступен и имеет аналогичную цветопередачу, хотя ему не хватает боке мыльных пузырей, как у этой версии. Чтобы узнать больше об обычном Xenar, я рекомендую вам прочитать обзор обычного четырехэлементного Xenar от Криса Кушинга здесь, на Casual Photophile.

Заключительные мысли

По всему миру продается настоящий океан винтажных объективов с фокусным расстоянием 50 мм, но Super Xenar является особенным не только из-за красивых и характерных изображений, которые он способен создавать, но и из-за его исторического интереса. У меня есть несколько редких и гораздо более светосильных 50-мм объективов, чем Super Xenar, но ни один из них не может сравниться с этим объективом по уникальному сочетанию цветопередачи, боке и резкости, которые он дает. Из всех моих винтажных стекол это меня больше всего впечатляет.

---

Найдите свой собственный Super Xenar на eBay

[ Некоторые ссылки в этой статье ведут пользователей к нашим филиалам в B&H Photo, Amazon и eBay. Покупая что-либо по этим ссылкам, Casual Photophile может получить небольшую комиссию без дополнительной оплаты для вас. Это помогает Casual Photophile создавать контент, который мы производим. Большое спасибо за вашу поддержку. ]

25 мм C-Mount Объектив Schneider Kreuznach Xenon-TOPAZ 2,0/25-0901

Чтобы иметь возможность использовать Vision Dimension в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.

• Close Menu

EN

DE EN

€ 820,00 *

Цены плюс 19%. . 19% НДС. Чтобы увидеть цены для компаний или дилеров, вам необходимо войти или зарегистрироваться здесь.

12345678

121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889

29394959697989

0110210310410510610710810

1111211311411511611711811

211221231241251261271281291301311321331341351361371381391401411421431441451461471481491501511521531541551561571581591601611621631641651661671681691701711721731741751761771781791801811821831841851861871881891

1921931941951961971981992002012022032042052062072082092102112122132142152162172182192202212222232242252262272282292302312322332342352362372382392402412422432442452462472482492502512522532542552562572582592602612622632642652662672682692702712722732742752762772782792802812822832842852862872882892
292293294295296297298299300301302303304305306307308309310311312313314315316317318319320321322323324325326327328329330331332333334335336337338339340341342343344345346347348349350351352353354355356357358359360361362363364365366367368369370371372373374375376377378379380381382383384385386387388389339239339439539639739839940040140240340440540640740840941041141241341441541641741841942042142242342442542642742842943043143243343443543643743843944044144244344444544644744844945045145245345445545645745845946046146246346446546646746846947047147247347447547647747847948048148248348448548648748848944924934944954964974984995005015025035045055065075085095105115125135145155165175185195205215225235245255265275285295305315325335345355365375385395405415425435445455465475485495505515525535545555565575585595605615625635645655665675685695705715725735745755765775785795805815825835845855865875885895
5925935945955965975985996006016026036046056066076086096106116126136146156166176186196206216226236246256266276286296306316326336346356366376386396406416426436446456466476486496506516526536546556566576586596606616626636646656666676686696706716726736746756766776786796806816826836846856866876886896
69269369469569669769869970070170270370470570670770870971071171271371471571671771871972072172272372472572672772872973073173273373473573673773873974074174274374474574674774874975075175275375475575675775875976076176276376476576676776876977077177277377477577677777877978078178278378478578678778878977927937947957967977987998008018028038048058068078088098108118128138148158168178188198208218228238248258268278288298308318328338348358368378388398408418428438448458468478488498508518528538548558568578588598608618628638648658668678688698708718728738748758768778788798808818828838848858868878888898

892893894895896897898899

1

35

7

919129139149159169179189199209219229239249259269279289299309319329339349359369379389399409419429439449459469479489499509519529539549559569579589599609619629639649659669679689699709719729739749759769779789799809819829839849859869879889899

99299399499599699799899

10011002100310041005100610071008100

10111012101310141015101610171018101
10211022102310241025102610271028102
• 10311032103310341035103610371038103
  10411042104310441045104610471048104
  10511052105310541055105610571058105
• 10611062106310641065106610671068106
10711072107310741075107610771078107
• 1081108210831084108510861087108810891011092109310941095109610971098109

11011102110311041105110611071108110

11111112111311141115111611171118111

1121112211231124112511261127112811211311132113311341135113611371138113

11411142114311441145114611471148114

11511152115311541155115611571158115

116111621163116411651166116711681161171117211731174117511761177117811711811182118311841185118611871188118911

11192119311941195119611971198119

12011202120312041205120612071208120

12111212121312141215121612171218121

12211222122312241225122612271228122

12311232123312341235123612371238123

12411242124312441245124612471248124

12511252125312541255125612571258125912601261126212631264126512661267126812691270127112721273127412751276127712781279128012811282128312841285128612871288128912

11292129312941295129612971298129913001301130213031304130513061307130813091310131113121313131413151316131713181319132013211322132313241325132613271328132913301331133213331334133513361337133813391340134113421343134413451346134713481349135013511352135313541355135613571358135913601361136213631364136513661367136813691370137113721373137413751376137713781379138013811382138313841385138613871388138913

11392139313941395139613971398139914001401140214031404140514061407140814091410141114121413141414151416141714181419142014211422142314241425142614271428142914301431143214331434143514361437143814391440144114421443144414451446144714481449145014511452145314541455145614571458145914601461146214631464146514661467146814691470147114721473147414751476147714781479148014811482148314841485148614871488148914

11492149314941495149614971498149915001501150215031504150515061507150815091510151115121513151415151516151715181519152015211522152315241525152615271528152915301531153215331534153515361537153815391540154115421543154415451546154715481549155015511552155315541555155615571558155915601561156215631564156515661567156815691570157115721573157415751576157715781579158015811582158315841585158615871588158915
11592159315941595159615971598159916001601160216031604160516061607160816091610161116121613161416151616161716181619162016211622162316241625162616271628162916301631163216331634163516361637163816391640164116421643164416451646164716481649165016511652165316541655165616571658165916601661166216631664166516661667166816691670167116721673167416751676167716781679168016811682168316841685168616871688168916

11692169316941695169616971698169917001701170217031704170517061707170817091710171117121713171417151716171717181719172017211722172317241725172617271728172917301731173217331734173517361737173817391740174117421743174417451746174717481749175017511752175317541755175617571758175917601761176217631764176517661767176817691770177117721773177417751776177717781779178017811782178317841785178617871788178917

11792179317941795179617971798179918001801180218031804180518061807180818091810181118121813181418151816181718181819182018211822182318241825182618271828182918301831183218331834183518361837183818391840184118421843184418451846184718481849185018511852185318541855185618571858185918601861186218631864186518661867186818691870187118721873187418751876187718781879188018811882188318841885188618871888188918

1189218931894189518961897189818991

011

031051071091

111

13191419151916191719181919192019211922192319241925192619271928192919301931193219331934193519361937193819391940194119421943194419451946194719481949195019511952195319541955195619571958195919601961196219631964196519661967196819691970197119721973197419751976197719781979198019811982198319841985198619871988198919
11992199319941995199619971998199920002001200220032004200520062007200820092010201120122013201420152016201720182019202020212022202320242025202620272028202920302031203220332034203520362037203820392040204120422043204420452046204720482049205020512052205320542055205620572058205920602061206220632064206520662067206820692070207120722073207420752076207720782079208020812082208320842085208620872088208920

12092209320942095209620972098209921002101210221032104210521062107210821092110211121122113211421152116211721182119212021212122212321242125212621272128212921302131213221332134213521362137213821392140214121422143214421452146214721482149215021512152215321542155215621572158215921602161216221632164216521662167216821692170217121722173217421752176217721782179218021812182218321842185218621872188218921

12192219321942195219621972198219922002201220222032204220522062207220822092210221122122213221422152216221722182219222022212222222322242225222622272228222922302231223222332234223522362237223822392240224122422243224422452246224722482249225022512252225322542255225622572258225922602261226222632264226522662267226822692270227122722273227422752276227722782279228022812282228322842285228622872288228922

12292229322942295229622972298229923002301230223032304230523062307230823092310231123122313231423152316231723182319232023212322232323242325232623272328232923302331233223332334233523362337233823392340234123422343234423452346234723482349235023512352235323542355235623572358235923602361236223632364236523662367236823692370237123722373237423752376237723782379238023812382238323842385238623872388238923
12392239323942395239623972398239924002401240224032404240524062407240824092410241124122413241424152416241724182419242024212422242324242425242624272428242924302431243224332434243524362437243824392440244124422443244424452446244724482449245024512452245324542455245624572458245924602461246224632464246524662467246824692470247124722473247424752476247724782479248024812482248324842485248624872488248924

1249224932494249524962497249824992500

Viewed

Optics, Lenses and Filters — Schneider Kreuznach

Навигация: EXPO21XX > ОПТИКА 21XX > h33: Оптические материалы > Schneider Kreuznach

Schneider Kreuznach

Ассортимент продукции

• Линзы 2/3 дюйма / ø11 мм

• • Компактные объективы 3 Мп

  • Компактные объективы 2/3″ скорректированы и широкополосны. с покрытием для спектрального диапазона 400–1000 нм (VIS+NIR) и пригодным для использования в датчиках до 3 мегапикселей.

    Эти прочные линзы были разработаны для 2/3-дюймовых ПЗС-камер. Во многом невосприимчивы к вибрациям и другим факторам окружающей среды, линзы Идеально подходит для использования в краш-тестах и ​​3D-измерениях в промышленных условиях.
    Высококачественные объективы линейки C-Mount Compact особенно надежный для выдающейся производительности, даже в промышленных условиях. Все объективы поставляются с надежно фиксируемой диафрагмой и настройками фокусировки, а также с 400 широкополосное покрытие до 1000 нм в стандартной комплектации.

• • Компактные объективы 5 МП

  • Объективы 5 МП Apo-Xenoplan для 2/3“ CMOS/CCD Датчики — новейшие продукты в серии надежных и универсальных промышленные линзы. Благодаря апохроматической коррекции и широкополосному покрытию, этот объектив охватывает широкий спектральный диапазон. Например, люминесценция приложения теперь возможны на 1200 нм.
    Объектив можно использовать в самых разных областях: от чисто измерительной техники до приложений машинного зрения вплоть до сложных медицинских технологий. Его прочная конструкция с устойчивыми винтами для фиксации настроек фокусировки и диафрагмы гарантирует долговременную стабильность при непрерывной работе.
• • Стандартные объективы

  • Объективы 2/3″ C-Mount предназначены для спектрального диапазона 400-1000 нм и может использоваться в видимом и ближнем инфракрасном диапазоне, практически без разницы фокуса.

    Высокие оптические характеристики достигаются за счет сложной оптической конструкции. использование стекла со сверхнизкой дисперсией. Специальное широкополосное покрытие уменьшает рассеянный свет и увеличивает пропускание по всему спектру диапазон.

    Объективы доступны с ручным, моторизованным или видеоуправлением диафрагма, что делает их подходящими как для видеонаблюдения, так и для технические приложения.

• • Моторизованные объективы

  • Schneider-Kreuznach также имеет моторизованные версии проверенные промышленные объективы Cinegon, Xenoplan и Tele-Xenar с байонетом C. объективы оснащены промышленным стандартным коннектором P-Iris и степпером двигатель для цифрового управления. Ирис рассчитан на долгий срок службы более 100 000 циклов в тяжелых промышленных условиях.

    Благодаря моторизованной диафрагме линзы можно использовать при переменном освещении. условия, напр. в управлении дорожным движением или для инспекционных задач, где меняется яркость объекта.

• Unifoc System

• Спиральные фокусирующие крепления UNIFOC 58 и UNIFOC 76 специально разработаны для
  использование увеличивающих линз Schneider-Kreuznach в сочетании с линейными и зональные ПЗС-камеры. Эта комбинация позволяет визуализировать небольшие объекты. с
  необычайно высокое качество изображения.

  Многие приложения машинного зрения требуют изображения небольших объектов с расстояния всего в несколько сантиметров. Увеличивающие линзы Schneider-Kreuznach идеально подходят для этого применения благодаря своим высоким оптическим характеристикам на малых расстояниях изображения в сочетании с очень низким уровнем искажений. Из-за большой диаметр круга изображения линзы также можно использовать для линейных ПЗС камеры.

  Спиральные крепления UNIFOC 58 и UNIFOC 76 используются для фокусировки увеличивающие линзы, которые не содержат внутреннего механизма фокусировки. винтовые крепления обеспечивают полный диапазон фокусировки (перемещение по оси Z) 25,7 мм и отличаются только задним креплением. UNIFOC 58 имеет наружную резьбу T2 (M42 x 0,75). UNIFOC 76 имеет наружную резьбу M58 x 0,75. UNIFOC 76 – это лучший выбор для камер с длинными линейными ПЗС.

  Каждый UNIFOC имеет внутреннюю «внутреннюю» монтажную резьбу Leica (Ø39 x 26 Gg. 60°), адаптируется также к M39 x 1.

  Окончательную настройку фокуса можно заблокировать с помощью стопорного винта с накатанной головкой и дополнительно закреплен винтом с внутренним шестигранником с противоположной стороны.

  Спиральные опоры легко адаптируются с помощью удлинительных трубок и адаптеров. для широкого спектра приложений для обработки изображений.

• • Объективы с резьбой Leica

  • Componon, Componon-S и APO-Componon являются названиями продуктов которые имеют почти легендарную репутацию во всем мире за отличные качество на протяжении десятков лет. Для будущих задач в промышленной оптике цель Schneider-Kreuznach продолжает эту традицию, выпуская современные высококачественные линзы в области цифровых приложений. Эти линзы в их прочной пластиковые корпуса являются хорошим решением при использовании больших линейных и площадных датчики широкого спектра применения.

    Продуманная и сложная оптическая конструкция с постоянно высоким качество изготовления — само собой разумеющееся. Отличные оптические покрытия были разработаны специально для используемых типов стекла. Это гарантирует, что объектив оптимально адаптирована к области применения. Гибкое использование благодаря широкому диапазон увеличения и высокое оптическое качество при его логически ограниченном стартовая диафрагма, низкая хроматическая аберрация и оптимизация при малых расстояния изображения объединяются, чтобы сделать эти объективы уникальными.

• • Макрообъективы с V-образным креплением

  • Макрообъектив — это не просто макрообъектив. это на основе гибко регулируемой системы компонентов, которая обслуживает широкий разнообразие промышленных требований, просто и эффективно комбинируя различные вспомогательные компоненты. Эта серия объективов состоит из линз Schneider-Kreuznach. макрообъективы, разработанные специально для промышленного применения в прочном специальном апертурном корпусе со спиральными фокусировочными креплениями, удлинителем трубки и адаптеры почти для всех мыслимых типов камер. комбинация облегчает крупный план, макро и конечное расстояние до объекта высочайшее качество и передача тонких тональных градаций для требовательных промышленных и научных приложений.

    Гибкое использование благодаря широкому диапазону увеличения и высоким оптическим качество с его логически ограниченной стартовой апертурой, низкий хроматический аберрация, возможность установки наилучшего положения по азимуту за счет кольцевой интерфейс V-mount и оптимизация визуализации производительность на малых расстояниях съемки — все это делает эти объективы уникальный. Естественно, можно как запирать диафрагму, так и использовать фильтры или другие аксессуары. Для увеличения изображений линзы также можно используется в обратном положении в зависимости от поля зрения и размера пикселя с симметричным V-образным интерфейсом без дополнительных аксессуаров.

• • Линзы для линейного сканирования V-Mount

  • Везде, где требуется сложный контроль полотна и поверхности В большинстве случаев используется метод захвата изображения с линейной разверткой. Из-за используемого принципа, этот метод требует очень тщательного выбора камеры и оптимально адаптированный объектив для достижения максимальной производительности системы. Это необходимо соблюдать важные специфические для приложения и физические параметры: размер датчика изображения CCD или CMOS в камере определяет минимально необходимый круг изображения объектива.

    Размер пикселей сенсора определяет необходимое оптическое изображение работоспособность объектива. Современные высококачественные объективы должны соответствовать тенденция к все меньшему размеру пикселей и увеличению разрешения сенсора. Этот обычно приводит к большим размерам массива и, следовательно, к значительному увеличению Требования, предъявляемые к характеристикам изображения или MTF (передача модуляции функции) линз.

    Объективы Makro-Symmar, Micro-Symmar и Apo-Componon предназначены для промышленных приложений машинного зрения и удовлетворяют даже самые строгие требования. требованиям приложений следующего поколения для сканирования строк 12k. Удостоверение личности лучшего азимута и применения в обратном положении означает, что они могут развертываться клиентоориентированным образом.

    Различные версии линз Makro-Symmar, Micro-Symmar и Apo-Componon охватывают практически все области промышленного применения со специальными определенные и оптимизированные области изображения.

• • Линзы Macro Varon Line-Scan

  • Специальные линзы Macro Varon и Macro Varon фиксированная бета (увеличение) разработано для самых высоких требований к полотну и поверхности инспекции являются первым выбором для систем контроля FPD и печатных плат, для пример. Для этих приложений требуются линзы линейной развертки с очень высоким разрешение, чтобы гарантировать экономичное обнаружение ошибок в производство и связанные с ним процессы обеспечения качества. Когда используешь камеры с высоким разрешением, объектив часто является ограничивающим фактором для оптимальное использование теоретически возможной производительности системы. Эти однако объективы были специально разработаны для использования 12k и 16k. датчики строчной развертки. В требуемом оптическом диапазоне увеличения эти объективы полностью использовать все возможности самого последнего поколения датчиков.

    Особенностью конструкции Macro Varon является инновационный, непрерывный подавление аберраций (CAS). Это обеспечивает равномерно высокую визуализацию производительность во всем диапазоне увеличения.

    Точный набор передач постоянно корректирует минимальные аберрации с помощью плавающего элементы — гибко расположенные линзы внутри линзы — и, таким образом, гарантирует точное соблюдение фокусного расстояния и оптимальная настройка на нужное настройка увеличения. Объектив можно переделывать как вручную, так и силовой в коэффициенте увеличения. Доступный извне прецизионное зубчатое колесо служит интерфейсом для моторизованного привода. выравнивание наилучшего положения по азимуту также возможно здесь с помощью V-образного крепления интерфейс.

• • Аксессуары

  • Unifoc
    Переменная регулировка увеличения может быть выполнена как винтовым крепления:
    UNIFOC 58 имеет резьбу T2 (M42 x 0,75), UNIFOC 76 – резьбу M58 x 0,75.
    Каждая винтовая монтировка имеет внутреннюю «женскую» резьбу крепления Leica Ø39 x 26 Gg. 60°, адаптируется также к M39 x 1.

    Удлинительные трубки
    Спиральные крепления легко адаптируются с помощью удлинительных трубок и адаптеров. для широкого спектра приложений для обработки изображений.

    Адаптер камеры
    Доступны специальные адаптеры камеры, которые соединяют систему Unifoc с различные крепления для камеры.

• Линзы для больших датчиков

• Визуальный контроль процесса и качества важные области применения современной промышленной оптики. С ростом использование широкоформатных датчиков изображения с все более высоким разрешением, обычные линзы в настоящее время достигают своих оптических пределов. Шнайдер-Кройцнах обеспечивает отличные объективы, особенно для камер с большими сенсорами последние и грядущие поколения.

  Благодаря универсальному, независимому от применения дизайну и конструкции которые являются как оптически, так и механически усовершенствованными конструкциями, эти линзы делают можно в полной мере использовать преимущества современной сенсорной технологии производительность. С разнообразными аксессуарами, такими как удлинительные трубки, спиральные крепления и адаптеры, эти линзы используются в классическом машинном зрении, LCD, Контроль печатных плат и полотна, в медицине, пищевой промышленности, а также 2D и 3D измерительная техника.

  При разработке, независимо от области применения, максимальный приоритет была дана выдающаяся производительность изображения, низкий продольный и боковой хроматические аберрации, а также предельно малая дисторсия, т.е. два критерия которые имеют большое значение для новых линейных и площадных датчиков и связанное приложение и задачи. Оптическое качество поддерживается механическая конструкция, специально приспособленная для оптических требования. Новые, высокоточные методы производства позволяют выполнять самых жестких оптических и механических допусков.

  Для наших клиентов преимущества этой конструкции очевидны: Schneider-Kreuznach объективы для больших сенсоров отличаются отличными оптико-механическими прочность и долговечность даже в экстремальных и постоянно меняющихся условиях эксплуатации условиями, а также их очень низкими требованиями к обслуживанию. Это отражается в воспроизводимости обнаружения ошибок и в более точном и более стабильные результаты измерений. Таким образом, линзы удовлетворяют всем условиям. требуется для надежной поддержки производственных процессов на всех этапах.

• SWIR-линзы

• • • SWIROM

    • . и нечувствительны к суровым условиям окружающей среды, в результате чего линзы сохраняют свои высокие оптические характеристики изображения в промышленных условиях. Надежная блокировка настроек диафрагмы и фокусировки, а также SWIR-покрытие 800 – 1800 нм является стандартным для этих объективов.

• Специальные линзы

• Промышленные фильтры

• Schneider Kreuznach Фильтры высокие технические фильтры производительности, которые были адаптированы к требованиям промышленные пользователи в исследованиях, разработке и производстве. Эти фильтры отличаются улучшенным оптическим качеством, снабжены подробными техническими параметры, и прошли строгий процесс обеспечения качества.

• Фильтры по типу

• • Воспроизводимость, надежность
  • 100% контроль качества
  • Плоскостность вершины и искажение волнового фронта гарантируют отсутствие влияния на изображение
  • Широкий ассортимент типов фильтров и покрытий
  • Широкий диапазон диаметров
  • Надежная механика: металлические опоры
  • Опыт: оптика, механика, покрытия > ОЕМ фильтры, на заказ покрытия
• • Полосовой фильтр

  • Полосовые фильтры пропускают свет с определенной длиной волны диапазон, блокируя все остальные. Толщина ленточных фильтров сохраняется до минимума. Несколько тонкослойных покрытий сохраняют заданную длину волны диапазон с высоким оптическим качеством. Эффективная толщина тонких слоев поэтому спектральные характеристики фильтров зависят от угол падения. Полосовые фильтры доступны в диапазоне от 465 нм до 865 нм и полной ширины-полувысоты от 50 нм до более чем 100 нм, в размеры от 10 мм до 74 мм в диаметре или монтируются в отверстия от M 25,5 до M 67. Schneider Полосовые фильтры Kreuznach соответствуют требованиям RoHS.
• • Фильтр нейтральной плотности

  • Фильтры нейтральной плотности (ND) равномерно уменьшают коэффициент пропускания света во всем видимом спектре. Они уменьшают яркость изображения без изменения глубины резкости (ГРИП). Они ослаблять свет, поглощая часть энергии видимой длины волны, без влияния на цветовой баланс. Фильтры нейтральной плотности используются для контроля интенсивность света, проходящего через оптическую систему, чтобы избежать передержки, блюминг на датчиках изображения и предотвращение повреждения светочувствительных измерений датчики.

    Фильтры ND доступны в разобранном виде в размерах от 10 мм до 74 мм в диаметре и монтируется с обычными размерами резьбы от M 25,5 до M 67.

• • Поляризатор

  • Естественный свет и большинство источников света излучают неполяризованные легкий. Поляризаторы являются отличным решением для приложений, требующих снижение бликов за счет отраженного света. Они также используются в нескольких оптические приборы.

    Неполяризованный свет, проходящий через линейный поляризационный фильтр, будет линейным затем поляризуются в направлении оси поляризации фильтр. Круговой поляризатор представляет собой комбинацию линейного поляризатора и четвертьволновый ретардер. Скрестив оси (или левша с правшой, при использовании круглого) блокирует почти весь свет. Круговые поляризаторы рекомендуется, если оптика в качестве зеркала находится в пределах оптического пути от фильтра к датчик.

    Поляризаторы Schneider разработаны для удовлетворения промышленных требований. Они изготовлены из дихроичных слоистых поляризующих полимеров, склеенных между 2 слайды из защитного стекла. Поляризаторы чувствительны к влажности, поэтому мы рекомендуем наши несмонтированные фильтры в качестве версии с закрытой кромкой.

    Линейные и круговые поляризаторы доступны в виде стеклянных фильтров, не вмонтированных в размеры от 10 мм до 74,0 мм в диаметре и монтируются с обычными размерами резьбы M 25,5 до М 67 или в виде пленки размером до 420 х 1270 мм и толщиной 0,3 или 0,8 мм. Обычай размеры по запросу.

• AR- Coatings

• Mounts

• Illumination

Schneider Kreuznach Focusing Zone Explored — CHENG-YO LEE

a dive into the mechanism зоны фокусировки, разработанной Schneider Kreuznach

Какое первое впечатление о подходе к дизайну бросается в глаза?

iPod, разработанный Apple? Торшер Arco от Акилле Кастильони? Или, может быть, CD-плеер MUJI от Наото Фукасавы?

Кредиты изображений: ГРАНИ, FLOS, MUJI

Этим проектам приписывают интересные подходы: колесо прокрутки на iPod для навигации, подвесная лампа, которая создает визуальное напряжение, и проигрыватель компакт-дисков, активируемый другим действием, но с которым мы так хорошо знакомы на другом объекте.

Мало того, что они так красиво оформлены в соответствующих терминах, но им также посчастливилось войти в историю. Однако некоторые хорошие были забыты на протяжении многих лет. В этой статье я хотел бы отдать должное винтажному объективу немецкого бренда Schneider Kreuznach за интересный подход к обозначению зоны фокусировки при разном размере диафрагмы.

Прежде чем мы углубимся в механизм его зоны фокусировки, давайте сделаем паузу и кратко поговорим о том, что это такое. Зона фокусировки объектива — это диапазон расстояний, который четко отображается на изображении, а на остальном расстоянии сцена будет размыта. Диапазон фокусировки меняется, когда фотограф регулирует размер диафрагмы, а также варьируется в зависимости от типа объектива из-за их разной оптической сборки. Поэтому обычно на корпусе объектива отображается таблица зоны фокусировки с различными размерами диафрагмы, чтобы помочь фотографу ориентироваться в зоне фокусировки с этим объективом.

Кредит: Понимание глубины резкости — Руководство для начинающих

Два приведенных ниже примера являются наиболее распространенными способами обозначения зоны фокусировки на объективе.

Самый распространенный способ выразить расстояние фокусировки одного объектива — просто нарисовать таблицу на корпусе объектива. Соответствующее расстояние фокусировки находится в пределах двух значений диафрагмы с обеих сторон. (Например, вы можете найти фокусное расстояние с размером диафрагмы f/16 от этого объектива, просто взглянув на диапазон расстояний между левым 16 и правым 16.) /кредит: Leica

Второй пример использует аналогичный принцип, но с небольшим окном просмотра для фильтрации длинного списка чисел расстояния. Когда фотограф поворачивает кольцо, чтобы отрегулировать расстояние между камерой и объектом, окно просмотра соответственно отображает только наиболее близкое число расстояния. /кредит: SONY

Теперь давайте посмотрим, как этот объектив показывает глубину резкости, соответствующую выбранному размеру диафрагмы:

Этот объектив был изготовлен немецким производителем оптики Schneider Kreuznach и, судя по серийному номеру, выгравированному на объективе, он был изготовлен примерно в 1961–1962 годах. Компания Schneider Kreuznach была основана в 1913 году в Бад-Кройцнахе в Германии Йозефом Шнайдером. Хотя для остальной публики это имя не так громко, как Leica, это важный игрок в оптической индустрии. Ксеноновая линза, изобретенная доктором Альбрехтом Вильгельмом Троньером, который был главным разработчиком линз в Schneider Kreuznach, заложила основу для многих светосильных линз последующих поколений. В 2001 году компания Schneider Kreuznach получила премию «Оскар» за технический вклад в кинематографию благодаря своим кинообъективам Super-Cinelux.

По сравнению с вышеупомянутыми решениями, этот объектив указывает соответствующее расстояние фокусировки с помощью красного кольца, которое изменяет свою ширину в соответствии с желаемым размером диафрагмы, чтобы обрамить диапазон расстояний, выгравированный на корпусе объектива. Как промышленный дизайнер, это специальное решение от Schneider Kreuznach привлекло мое внимание с первого дня его получения. Этот подход может быть реализован относительно просто в цифровом виде, но что заставляет меня продолжать экспериментировать с ним, так это то, что этот объектив полностью механический и был разработан более 60 лет назад. Как вы можете видеть на демонстрации в замедленной съемке, во время перехода по ширине, когда я регулировал размер апертуры, наблюдается едва уловимый «переворот». Маленькая деталь — это сигнал, который наше восприятие не игнорирует и понимает, что это механическое движение. Каждый сверстник, с которым я поделился этим объективом, также удивлен этим интересным механизмом.

Вот я и решил его разобрать и попытался понять, как это делали полвека назад. Это было приключением в прошлом, увидеть детали сложного объекта и почувствовать, как опытный механик собирает этот объектив.

Впервые разбирая линзу оптики, записал процесс на случай, если не получится собрать все компоненты обратно. В конце концов, я успешно разорвал его до уровня, на котором я мог видеть механизм индикатора. Это было проще, чем я ожидал, только лист металла, обозначающий диапазон расстояний в виде красной пирамиды. По восхождению и спуску листа переход разной ширины отображается через тонкий фильтр вьюпорта. После двух циклов разборки и борьбы с крошечными винтиками я, наконец, удовлетворил многолетнее любопытство.

Я снял короткое видео, чтобы запечатлеть путешествие и поделиться с вами этим интересным дизайном от Schneider Kreuznach:

Такое романтичное решение с точки зрения промышленного дизайнера. Благодаря этой маленькой детали я чувствую, что команда разработчиков работает вместе над общей целью, которая выходит за рамки фундаментальных потребностей и демонстрирует страсть к достижению более высоких результатов.

Как я сказал в самом начале, я считаю, что есть некоторые забытые объекты, которые также заслуживают того, чтобы их помнили как образцы дизайна. Этот объектив Edixa-Xenar 50mm f/2.8 от Schneider Kreuznach — один из них с уникальным дизайном индикатора 19-го века.60-е годы.

Снимки, сделанные этим объективом, в сообществе тайваньских фотографов иногда описываются как «чистая вода без запаха» из-за тонкости и незаметности среди других крупных брендов.

No related posts.
