Принципиальные и монтажные схемы освещения в квартире и доме

По новым существующим работающим правилам все осветительные приборы нужно подключать 3-мя электрическими электропроводами. Порой, когда в жилплощади ведется ремонт, а проводка исполнена по двухпроводной схеме, надлежит провести модернизацию и переход на трех проводную систему электроснабжения с РЕ проводником.

Но в случае если на этажном щите не подготовлено место для его включения, то концы защитного нулевой отметки с желто-зеленой маркировкой изоляции оставляют в готовности к подсоединению, хотя и не коммутируют.

Множество осветительных приборов не имеет контакта для заземляющего провода в своей конструкции. Но расстраиваться не стоит, трехжильный провод нам пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Одно из главных правил в установке хоть какого вида выключателя, освещения либо автоматического — он практически постоянно ставится на фазовый провод.

На первый взгляд, какая разница — так как, в случае если установить выключатель на нулевой проводник, все точно также цепь окажется разомкнутой и свет потухнет.

Разница есть. Предположим, выключатель установлен на нулевой проводник. Лампочка в осветительном приборе перегорела, и ее пригодилось поменять. 1-ый ваш шаг — щелкнуть выключателем, разделяя цепь, и спокойно вывинчивать сломанную лампочку в абсолютной убежденности, что тока в цепи нет (лампочка-то не горит). Но при разорванной цепи на ноле напряжение в фазовом электропроводе не исчезло. Случайно прикоснувшись к фазовому контакту в патроне, человек мгновенно делается новоиспеченным нолем, другими словами его бьет током. В случае если случился контакт ТПЖ с корпусом осветительного прибора в следствии неисправности, то прикосновение к этому устройству может привести к печальным последствиям.

Схема включения осветительного прибора через одно клавишный выключатель

Подсоединение контакта выключателя производится от фазы L. 2-ой конец жилы кабеля выводится через вспомогательную клемму ДК в разветвительной коробке на патрон к лампе освещения. Включение патрона нужно делать так, чтоб при подмене перегоревшей лампочки при включенном выключателе (это не рекомендовано делать, но часто люди идут на нарушение) человек не попал под потенциал фазы.

На рисунке внизу показано, как наружная обойма цоколя лампы подключена к рабочему нулю N, а удаленный контакт — к фазе L.

При монтаже электропроводки схем освещения следует соблюдать правила использования цветовой разметки изоляции для каждой магистрали. Она в дальнейшем значительно облегчит поиск неисправностей и выполнение доработок. Каждый проводник L, N и РЕ на всем протяжении квартиры должен быть одного цвета. Принято использовать проводники с желто-зеленой изоляцией для защитного нуля, голубой — для рабочего N, а оставшуюся, например, красную или белую — для фазы L.

Такая принципиальная схема довольно проста, но в распределительной коробке РК могут возникнуть сложности с подключением проводов к клеммам. Дело в том, что внутри РК собираются провода из четырех кабелей от квартирного щитка, выключателя, светильника и магистрали к следующему светильнику.

Провод, идущий от выключателя к осветительному устройству, относится к фазному. Хотя в данном кабеле для фазы уже применен красноватый провод. Поэтому понадобиться использовать тот, который имеет голубий расцветка, но его невозможно перепутывать с рабочим нулем. Чтобы достичь желаемого результата на изоляцию одевают кембрик красноватого цвета либо бирку с надписью. Данный проводник подключают на доп клемму ДК, которая при включенном выключателе располагается под потенциалом фазы.

Эта схема обширно всераспространена, ее рекомендовано повсевременно повторять для любого осветительного прибора без конфигураций. Это облегчит вероятную работу по поиску образующихся дефектов в электрической цепи и исполнение добавочных включений.

При этом методе в одно отверстие у клеммы возможно подключить 3 электропровода, хотя надлежит учитывать немного особенностей их соединения. В случае если сечение проводника для освещения обычное в 1,5мм2, то его диаметр составляет 1,4 мм. Для 3-х таковых жил необходим внутренний диаметр отверстия не менее, чем 3,3 мм, но лучше 4.

Все 3 жилы нужно пропустить под два крепежных винта и тесно обжать для создания надежного электрического контакта.

В случае если до вставки в отверстие сделать крепкую скрутку жил, то плоскость их соприкосновения возрастет, обеспечив наименьшее переходное противодействие в месте контакта. Этим исключается излишний нагрев проводов от огромных нагрузок. В случае если есть шанс сварить электропровода опосля скрутки, то от нее отказываться не стоит.

Таковой метод соединения самый верный. В данном случае колодка используется исключительно для фиксации проводов снутри разветвительной коробки и возможно заворачивать лишь один крепежный винт, но все жилы вставляются с одной стороны.

Используя сварку, возможно прирастить количество коммутируемых жил 1,5мм2 до 4 в отверстии с поперечником 4 мм. В случае если клеммная колодка жестко прикреплена внутри разветвительной коробки, то соединительные концы возможно просовывать через внутреннее отверстие трубки так, чтоб наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков. Их разрешается не изолировать.

Но идеальнее всего для надежности их упрятать и прикрыть слоем изоляции.

Схема включения осветительных приборов через двух клавишный выключатель

В люстрах с несколькими лампочками традиционно делят осветительные приборы на 2 группы. Это разрешает делать разную освещенность комнаты, используя свет от одной либо другой части схемы или двух совместно. На любую группу ламп накаливания действует своя кнопка двухпозиционного выключателя.

В данной схеме пригодится четырехжильная электропроводка от разветвительной коробки к выключателю и люстре. На схеме показано, что для коммутации проводов в РК понадобиться применять 2 добавочные клеммы ДК1 и ДК2, через которые отступающая фаза от выключателя подается на удаленные контакты ламп накаливания.
Тут также фаза L подводится к выключателю так, чтоб использовать два его контакта, а ноль от собственного электропровода соединяется впрямую со всеми патронами осветительных приборов и выводится на цоколь лампочки.

Схема для монтажа клемм в разветвительной коробке схожа на осмотренную раньше, но в ней добавлена очередная клемма — сейчас их стало 5.

К одному отверстию колодки подходит наибольшее число жил — 3. Это позволяет использовать колодки с внутренним поперечником 3,3 мм.
В случае если применять для соединения жил сварку, то количество жил, вставляемых в некую клемму, возрастет до 4. Им будет нужно внутренний диаметр отверстия от 4 мм.

Схема включения осветительного прибора для освещения коридора

Тут рассматривается вариант управления источником света при помощи 2-ух выключателей, находящихся на значимом удалении между собой. В данной схеме применяют простые двухклавишные либо особые «проходные» электровыключатели или тумблеры с групповыми контактами.

Лампочка зажигается либо гаснет при конкретном сочетании кнопок у двух выключателей. Серьезной фиксации их положения нет. Зато освещением можно управлять с хоть какого конца помещения.

От разветвительной коробки с клемм К1 и К2 к любому выключателю следует четырехжильный кабель. Фаза на осветительный прибор подается через клемму К3 от РК в последствии коммутаций выключателями.
Монтажная схема разветвительной коробки состоит из 6 клемм.

Тут разрешается использовать клеммы с внутренним диаметром от 3,3 мм поскольку наибольшее количество объединяемых жил не превосходит 3-х. Но ежели применять сварку проводников, то монтаж понадобиться вести с одной стороны и количество клемм возрастет до 7. При этом в отдельных местах электропровода понадобиться сваривать по 4 и применять для них клеммы с внутренним диаметром от 4 мм.

Для коммутаций РЕ проводника будет нужно применять 2 клеммы.

Повышенное число клемм имеет возможность востребовать бо́льшие габариты разветвительной коробки.

Схема включения осветительного прибора для освещения коридора с управлением от импульсного реле

Система реле разрешает делать переключения света средством импульсной подачи фазного потенциала на клемму S, расположенную на его корпусе. В последствии первого импульса, прибывающего от нажатия хоть какой клавиши, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы осветительного прибора. При втором импульсе реле снимает напряжение со своей выходной клеммы и лампочка угасает.
Клавиши нужно использовать с самовозвратом от пружин. Располагать их возможно в местах на большом удалении. Достаточно комфортно включать свет при входе в спальную комнату из коридора, а выключать клавишей у прикроватной тумбочки в пределах изголовья.

Импульсные реле имеют все шансы быть исполнены с различным корпусом, который уготован для крепления на Din рейку снутри квартирного щитка либо установку в разветвительной коробке.
Две клавиши управления светом подключаются параллельно. Это упрощает монтаж и подготовку трасс под кабель, который обязан иметь 3 жилы: две для работы и одну для защиты РЕ проводником.
При размещении реле внутри ответвительной коробки нужно изучить габариты всех приборов и предугадать удачный доступ к ним для работы.
Монтажная схема электропроводки для такового освещения показана на рисунке. При ее применении возможно минимизировать площадь поперечного сечения проводов, объединяющих друг от друга клеммы клавиш, до 0,35 мм2. Они надежно вынесут нагрузку, образующуюся при подаче потенциала фазы на клемму S импульсного реле.

Иногда сможет появиться надобность управления светом из нескольких мест

, к примеру, освещением входа в дом с улицы и из комнат. Чтобы достичь желаемого результата достаточно подключить вдоль несколько клавиш так, как показано на иллюстрации ниже.

Монтажная схема для этого случай будет иметь следующий вид.

В зависимости от той ли иной ситуации и смотря на потребности управлять светом можна из любой точки помещения и любым количеством (групами) осветительных точек в помещение.

С помощью суточных таймеров и фотореле можна ограничить работу осветительных приборов в дневное время суток тем самым секономить на случайно невыключеном выключателе.

примеры разводки и подключения света

На чтение 12 мин Просмотров 2.1к. Опубликовано 21.02.2021 Обновлено 06.09.2022

Содержание

Особенности современной электропроводки
Зачем нужна схема проводки
Группы электропроводки
Стационарное оборудование
Кухня
Освещение и электропитание в жилых помещениях
Помещения с повышенной влажностью
Разводка электропроводки своими руками: от схемы до монтажа
Основные правила
Расчет освещения
Схема подключения
Разметка расположения проводки и подготовительные работы
Монтирование проводки

Подключение освещения в современной квартире стало намного сложнее. Если раньше единственным источником света была люстра, то теперь в комнатах ставят дополнительные светильники, выделяют отдельные зоны и используют декоративную подсветку. Кроме того, сейчас подключается много оборудования, что еще больше усложняет систему. Но при этом принципы прокладки проводки остались прежними, если разобраться в них, можно справиться с работой и самостоятельно.

Особенности современной электропроводки

Технологии развиваются быстро и за последние десятилетия они совершили качественный скачок, что отразилось и на проводке. Кроме того, требования к безопасности в наши дни стали на порядок жестче, что отражается на выборе оборудования и кабеля, экономить на этом нельзя. Также нужно учитывать еще несколько аспектов:

Рассчитывается ориентировочная нагрузка перед покупкой провода. Его надо брать с запасом, чтобы при подключении дополнительного оборудования не было перегрузок.
Подбираются УЗО, автоматы и другие элементы, которые обеспечивают безопасность. Обязательно делается заземление, без этого электроника может просто сгореть во время обычной грозы.
Устройство защитного отключения (УЗО)
Необходимо продумать расположение и количество источников света, а также розеток и выключателей.
Чем больше источников света в комнате, тем сложнее схема подключения.
Чаще всего используется несколько режимов освещения, чтобы создать комфортные условия для отдыха или работы.

Зачем нужна схема проводки

Без четкого плана разводки проводов по квартире не работает ни один профессионал. Когда монтаж проводится самостоятельно, значение проекта еще больше возрастает. Если все изначально сделано правильно, потом не придется портить отделку для прокладки дополнительных проводов или подключать удлинители, которые будут валяться под ногами. Тут надо соблюдать несколько рекомендаций:

Заранее продумываются все особенности эксплуатации каждой комнаты. Только после этого можно начинать составлять проект.
Центральным элементом является распределительный щиток, от него расходится вся проводка.
Проектирование начинается с распределительного щитка.
За безопасность отвечают автоматы соответствующей мощности, количество рассчитывается отдельно для каждой квартиры.
От автоматов прокладываются кабели соответствующего сечения. Их подбирают с запасом, чтобы исключить перегрузки и перегрев.
Все разветвления делаются в специальных распределительных коробках. Их расположение также надо отмечать.
Подбираются надежные и безопасные выключатели и розетки. Определяется тип освещения, количество и примерное расположение оборудования в каждой комнате.

Группы электропроводки

Чтобы упростить поиск неисправностей и обеспечить надежность системы, схема проводки делится на 4 основные группы. Это удобно еще и тем, что в случае проблемы в какой-либо части не нужно полностью обесточивать квартиру, достаточно выключить один автомат.

Пример группировки на 3 х комнатной квартире.

Стационарное оборудование

Сюда входят приборы, которые при работе потребляют много электроэнергии. Чаще всего это стиральная и посудомоечные машины, водонагреватель и т.д. Лучше, если все подобное оборудование будет питаться от отдельного кабеля большого сечения. Это исключит перегрузки и защитит остальную сеть от повреждений.

Обычно эта линия подводится к санузлу или ванной и кухне. Но ограничений нет, можно прокладывать ее везде, где это необходимо. Особенно важно делать обособленную линию, если оборудование подключается напрямую к проводу или розетка находится в труднодоступном месте. Тогда при поломках можно быстро отключить подачу электричества.

Кухня

Сюда тоже чаще всего ведут отдельную линию, несмотря на то, что подведен надежный кабель под стационарное оборудование. Особенностью помещения является то, что в нем одновременно может работать сразу несколько потребителей электроэнергии. Например, миксер, мультиварка, чайник и т.д.

То есть, нагрузки на эту часть проводки неравномерны и сильно варьируются. Кроме того, важно продумать правильное расположение розеток, чтобы они были везде, где это потребуется. При этом необходимо соблюдать нормы безопасности и не располагать проводку близко к плите, а розетки и выключатели рядом с мойкой.

Пример проводки для современной кухни.

Читайте также

Как сделать кухонное освещение — расположение светильников

Освещение и электропитание в жилых помещениях

Количество линий зависит от нагрузки на проводку и количества осветительного оборудования, используемого в каждой комнате. Можно объединить два помещения, если там стоит по одной люстре и несколько розеток.

Если используется люстра, точечные источники освещения и подсветка, лучше разделить помещения, чтобы равномерно распределить нагрузку между ними. Даже если мощность оборудования невелика, но точек подключения много, не стоит объединять комнаты, так как это сильно усложнит схему.

Помещения с повышенной влажностью

В квартире это чаще всего ванная и санузел. Так как в этих помещениях условия эксплуатации сложные, надо выделить на них отдельную линию и соблюдать такие советы:

Распределительные коробки размещаются за пределами влажных помещений. Внутрь ванной вводится кабель, который не прерывается до места подключения к светильнику или розетке.
Выключатели подбираются со степенью защиты от влаги IP44 и выше. Розетки стоит выбирать с защитой от попадания брызг, чтобы исключить любые проблемы.
Можно воспользоваться пластиковым защитным корпусом.
В ванной и туалете проводка должна быть трехжильной, с проводом заземления.

Ванная – помещение, требующее особого внимания при прокладке проводки.

Читайте также

Выбор освещения для ванной комнаты — какое лучше

Разводка электропроводки своими руками: от схемы до монтажа

Разводка света в квартире состоит из нескольких этапов. Каждый из них важен и любые нарушения могут принести много проблем и создать опасность для жильцов. Поэтому надо разобраться во всех особенностях процесса, чтобы организовать все правильно и не допустить ошибок.

Основные правила

Перед тем, как проектировать систему, следует изучить правила и придерживаться их при прокладке проводки и монтаже светильников и розеток. Все они прописаны в СНиП и другой нормативной документации. При нарушениях придется переделывать работу, поэтому проще изначально сделать все правильно. Нужно помнить следующее:

Розетки располагаются на высоте от 50 до 80 см от уровня пола. Это обеспечивает удобство использования и предотвращает попадание воды на контакты при затоплении квартиры. Минимальное расстояние от труб и радиаторов отопления, электрических и газовых плит, других заземленных элементов – 50 см. Провод к розеткам должен идти снизу вверх.
Высота расположения выключателей обычно составляет от 60 до 150 см. Располагать их строит так, чтобы было удобно включать при входе в помещение. Проводку в этом случае следует подводить сверху вниз.
Рекомендуемые стандарты для дверных проемов.
Нормой является одна розетка на площадь 6 кв. м. Для кухни число определяется индивидуально, все зависит от количества используемых приборов. Ставить розетки в туалете нельзя, для ванной используют влагозащищенные варианты, которые присоединяются через трансформатор.
Все важные элементы системы должны располагаться в местах с удобным доступом. Нельзя закрывать отделкой распределительные коробки.
Провод прокладывается только по вертикали или горизонтали. Нельзя срезать углы, это усложнит определение места прокладки кабеля впоследствии.
Кабельную прокладку нужно пометить на проекте, это исключит повреждения электропроводки при монтаже картин и полок.
Изоляция провода, независимо от способа его прокладки, не должна соприкасаться с металлическими элементами конструкции.
При прокладке надо соблюдать определенные отступы. Для горизонтальных линий минимальное расстояние до потолка составляет 15 см, до балок и карнизов – от 5 до 10 см, от пола должно быть не менее 15 см. При вертикальной прокладке от проема окна или двери делается отступ от 10 см, если в помещении проходят газовые трубы, минимальное расстояние до них составляет 40 см.
При составлении проекта надо учитывать требования к расположению кабеля и других элементов.
При прокладке нескольких кабелей между ними должно быть расстояние не менее 3 мм, если они крепятся без защитной гофры.

Читайте также

Какой провод выбрать для проводки в квартире

Расчет освещения

Для каждого помещения установлены нормы освещенности, которых следует придерживаться перед выбором светильников. Все достаточно просто, главное – помнить, что это нижний предел, лучше сделать свет ярче и использовать несколько режимов. Ориентироваться следует на такие показатели:

Жилые помещения и кухни – от 150 люксов на квадрат.
Детские комнаты – от 200 Лк.
Библиотеки и кабинеты – от 300 люксов.
Прихожие, санузлы, кладовые, ванные комнаты – от 75 Лк.

Для каждого помещения определяется норма освещенности в люксах.

Чтобы определить мощность светильников, надо умножить норму на площадь в квадратных метрах. Полученный результат и будет ориентиром. Его следует разделить на число источников света, чтобы определить характеристики, исходя из расположения и количества.

Читайте также

Как рассчитать необходимое количество люменов на квадратный метр помещения

Схема подключения

Проект готовится заранее, чтобы проводить работы строго по нему. Тут все зависит от особенностей квартиры, количества комнат, используемого осветительного и другого оборудования. Ниже даны несколько типовых схем, которые можно взять за основу.

Простейший вариант с минимальным количеством проводов, подобные сейчас почти не используются.

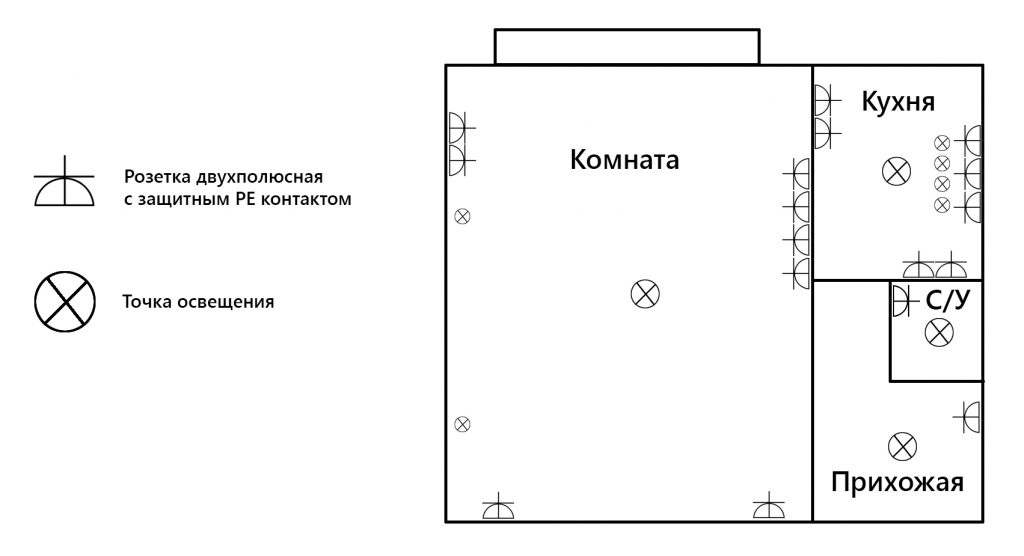

Несложная схема для однокомнатной квартиры.Типовая современная схема для новых квартир.Один из вариантов проводки для двухкомнатной квартиры.

Разметка расположения проводки и подготовительные работы

Готовый проект используется как инструкция, что упрощает работу. Тут важно придерживаться простых правил:

На стенах наносятся линии там, где будут проложены провода. Они делаются по правилам, описанным выше.
Для розеток и выключателей делаются отверстия специальной коронкой. Детальное подключение выключателей описано в этой статье.
Под проводку надо выбить штробы перфоратором или прорезать болгаркой. Места прохода кабеля через стены просверливаются буром подходящего диаметра.

Штробление стен – самый тяжелый и грязный этап работы.

Читайте также

Варианты современного освещения в квартире

Монтирование проводки

После подготовки поверхностей можно приступать к монтажу и подсоединению всех элементов. Технология зависит от способа прокладки кабеля:

Если применяется открытый вариант, провод укладывают в специальных кабель-каналах или используют настенные крепления, на которые накручивают кабель в тканевой оплетке. Важно правильно расположить все элементы, соединения делать только в распределительных коробках, провода стыкуются за счет пайки или специальных клемм.
Скрытую проводку прокладывают в штробах, аккуратно фиксируя провода специальными держателями. Все соединения должны быть в распределительных коробках, делать их в стенах нельзя. Выравнивать поверхность можно только после окончания электромонтажных работ и проверки системы.

В видео говорится с чего начать самостоятельный монтаж электропроводки в доме.

Выбор правильной схемы обеспечит удобное и безопасное электрообеспечение квартиры. Особенно важно продумать освещение, так как оно может состоять из нескольких элементов и каждый надо подключать отдельно.

Схемы подключения выключателей освещения | ehto.ru

Вступление

Выключатели освещения — коммутационные электротехнические устройства, предназначенные для управления освещением. В этой статье смотрим и разбираем схемы подключения выключателей освещения жилых помещений, квартир и частных домов.

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением 230÷250 В и токами до 10 Ампер.

Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения.

Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

На выключателе нужно прерывать фазную цепь электропитания;
Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Схема управления освещением одноламповой люстры, светильника, бра

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Чаще выключатель удален от светильника и подключения выключателя в схему освещения делается через распределительную коробку.

Монтаж проводки освещения

Фактически, монтаж проводки освещения, скажем люстры, делается так:

Три кабеля электропроводки, от светильника, от выключателя и от светильника заводятся в распределительную коробку. В ней производится соединение проводов данной цепи по выбранной схеме управления освещением. По этой же схеме, выбирается количество жил кабелей идущих к выключателю и светильнику. Вполне оправданно называть следующую схему монтажной.

Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм² по меди.

Схема управления освещением люстры, светильника, бра на две лампы

Данная схема позволит управлять освещением светильника на две лампы. Для реализации такой схемы используются двухжильный кабель электропитания (для бытовой проводки освещения кабель питания везде будет двухжильный) и трехжильные кабели от выключателя и к светильнику.

Схема 1+1 (выключатель двухклавишный)

На данной схеме двухклавишный выключатель позволяет управлять двухламповым светильником, включая каждую лампу отдельно или обе лампы вместе.

Схема выключателя две клавиши с подсветкой

Примечание: Обращу внимание, что использование слова лампа весьма условное. Схема не измениться, если слово лампа заменить на группу светильников, соединенных параллельно. Например, в квартире это может быть группа точечных светильников в потолке.

Схема управления трехрожковой люстры

Выключатель двухклавишный (2+1)

Данная схема работает на включение/выключение трехрожковой люстры с возможностью включения 1 или 2 или 3 ламп.

Выключатель трехклавишный (1+1+1)

Трехклавишный позволяет управлять не только трехрожковой люстрой, но и тремя группами светильников. При этом обеспечивается возможность включения каждой группы светильников по отдельности и в любой комбинации.

Примечание: Обращу внимание, что группа светильников отличается от группы освещения.

Схема подключения выключателя к люминесцентному светильнику

В статье Схемы подключения люминесцентных ламп я показывал схемы подключения люминесцентных светильников. Повторяться не буду. Здесь только замечу, что данные условные схемы подключения выключателей освещения, относятся к любым типам светильников. Меняются только типы выключателей.

Схема управления освещением светодиодной подсветки

В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент. В остальном, принципиальные схемы управления освещением такие же, как для ламп накаливания. Например, такая схема:

Об управлении освещением с двух точек

Представьте длинный коридор, например, в офисном здании или лучше представьте частный двухэтажный дом. Вы заходите на 1-й этаж дома и включаете свет. Свет помогает ориентироваться на этаже и части лестницы. Поднимаетесь на 2-й этаж и теперь вам нужно включить свет на этом этаже и одновременно выключить свет на первом этаже.

Это и есть пример управления освещением с двух мест. При этом схема должна работать и в обратном направлении. То есть, находясь на втором этаже, вы включаете свет первого этажа, а уходя из дома, выключаете свет второго этажа, находясь на первом и наоборот.

В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением. Зашли в коридор — включил свет, прошли длинный коридор — выключили свет. Работает схема в двух направлениях.

Стоит отметить, что для сборки такой схемы вам, формально, понадобятся не простые выключатели, а выключатели проходные. Почему формально? Потому что из любого двухклавишного выключателя можно сделать переключатель.

Примечание: не путайте проходной выключатель с переключателем, он же выключатель перекидной. О последнем ниже.

то же с подсветкой

Схема управления освещением с трех мест

Идя дальше, можно реализовать схему управления освещением с трех мест. В этом варианте нам понадобится не проходной выключатель (одна клавиша), а выключатель перекидной (переключатель), который с большой натяжкой назвать выключатель проходной двухклавишный.

На схеме 2 и 3 выключатель перекидной расположен посередине. Это условность и фактически схему можно собрать, при любом расположении выключателей (схема 1). Схема собирается в распределительной коробке.

схема 1схема 2схема 3

Для реализации такой схемы, в «приличном обществе» нужны четырех жильные кабели. Также обратите внимание, сто в схеме 2 используется двухклавишный проходной выключатель, а в схеме 3 проходной переключатель. Об этом подробно в следующей статье.

Монтажные схемы освещения

Выше я говорил о разнице монтажных и принципиальных схем освещения. Также говорил, что вся сборка схемы освещения производится в распределительной коробке. Вот несколько таких сборок.

Другие схемы оптом

Выключатель одна клавиша три светильника. Выключатель три клавиши три светильника Выкл. три клавиши 380 В Выкл. 1 клавиша 380 В

Вывод

Схемы подключения выключателей освещения НЕ ограничиваются приведенными выше. Это скорее база, на которой можно придумать более сложные схемы управления электропитанием не только освещения, но и розеток, вентиляторов и т.п.

©Ehto.ru

Еще статьи по освещению

Освещениевыключатель квартиры дома, монтаж освещения, освещение квартиры, светильник освещения дома, схема подключения электрическая

Как разработать схему освещения, которая подойдет именно вам

Наряду с планировкой (о которой я рассказал здесь), освещение является одним из самых сложных аспектов дизайна интерьера, и ко мне часто обращаются за помощью. На самом деле, когда я провел опрос в Instagram, спрашивая, какие темы люди хотели бы видеть здесь, освещение было лучшим выбором с огромным отрывом! Сделайте все правильно, и у вас будет уютное, гостеприимное и практичное пространство, в котором приятно проводить время; ошибетесь, и вы рискуете получить комнату, которая либо слишком темная для использования, либо настолько яркая и яркая, что она больше напоминает зал вылета в аэропорту, чем дом!

Итак, как вы разрабатываете схему освещения, которая подходит вам и вашему пространству? Вот мои главные советы…

Проанализируйте пространство, его функцию и естественное освещение

Я знаю, что говорю это каждый раз, когда даю совет по дизайну, но действительно стоит пожить в пространстве некоторое время, прежде чем что-то делать. решений, особенно когда речь идет об освещении, которое часто требует новой проводки и может быть сложно перемещать после установки. Попутно задайте себе следующие вопросы:

Куда падает естественный свет и как он меняется в течение дня?
Какие области пространства особенно яркие или мрачные в разное время?
Для чего и когда будет использоваться это пространство?
Какие архитектурные особенности или предметы мебели я хочу продемонстрировать?

Получив эту информацию, вы можете приступить к работе по добавлению освещения, отвечающего вашим конкретным потребностям и пространству. Ожидание может показаться разочаровывающим, но это лучше, чем пытаться предугадать вещи, и в конечном итоге вы получите гораздо более эффективную схему.

Может показаться нелогичным размещать торшер рядом с эркером в нашей гостиной, так как это самое яркое место. Но я знаю по опыту, что этот угол гораздо чаще используется ближе к вечеру и вечером, когда естественного света мало или совсем нет, достигая этого пространства, выходящего на север.

Разнообразие освещения

Наиболее функциональные, привлекательные и эстетически привлекательные схемы освещения включают слои разного света, играющие разные роли в пространстве. Есть три основных типа, которые вы захотите использовать в той или иной степени в зависимости от пространства и его использования: 9.0003

Окружающее освещение (также называемое общим или фоновым освещением), обеспечивающее общее освещение помещения
Рабочее освещение , обеспечивающее целенаправленное освещение для таких занятий, как чтение или приготовление пищи
Акцентное или декоративное освещение , которое используется для выделения определенных объектов или элементов и улучшения общей атмосферы – воспринимайте его как «последний штрих» схемы освещения

Таким образом, в гостиной может быть большой потолочный светильник для общего освещения, пара настенных или торшеров для рабочего освещения и настольная лампа с подсветкой для освещения любимого произведения искусства. Между тем, кухня может иметь потолочные светильники или три подвесных светильника для окружающего освещения, освещение под кухонным шкафом и вытяжкой в качестве рабочего освещения над раковинами и варочными панелями и, возможно, светодиодную ленту для подсветки стеллажа.

Какую бы комбинацию вы ни выбрали, убедитесь, что вы меняете обстановку, сочетая верхнее освещение и лампы, расположенные на разной высоте. Если все будет на одном уровне, пространство будет казаться плоским и одномерным, а также создастся темнота. области, которые не доставляют удовольствия. Также убедитесь, что вы не размещаете рабочее освещение прямо позади себя, чтобы ваша собственная тень не попадала в область, где вам нужно освещение, или не ставите ярко светящуюся голую лампочку на уровне глаз.

В этой спальне есть большой подвесной светильник для рассеянного света, настенные светильники для рабочего освещения и настольная лампа, чтобы подчеркнуть красивое старинное окно. Важно отметить, что все они расположены на разной высоте, что добавляет интереса и универсальности схеме. Найдите полный тур по этому дому здесь.

Будьте осторожны с точечными светильниками и потолочными светильниками

Потолочные точечные светильники и потолочные светильники, по-видимому, используются по умолчанию во многих новостройках и домах, отремонтированных застройщиками, но я бы рекомендовал подходить к ним с осторожностью. Они могут хорошо работать на кухнях и в ванных комнатах, где иногда требуется очень яркий верхний свет, но в других условиях они могут быть резкими и неприветливыми — больше подходят для столовой или супермаркета, чем для дома! Я почти всегда предпочитаю подвесные светильники в качестве источника окружающего света, но если у вас уже есть точечные светильники или потолочные светильники и вы не можете их заменить по какой-либо причине, убедитесь, что вы включили много более уютных настольных, напольных и настенных светильников, которые можно переключать. вместо этого.

В этой кухне-столовой есть направленные точечные светильники, но они сочетаются с настенными светильниками и подвесным светильником, обеспечивая при необходимости более уютный свет. Смотрите больше этого дома здесь.

Будьте смелее с подвесками

Что касается подвесок, то они предоставляют прекрасную возможность заявить о себе, выбрав дизайн. Мне нравится видеть их подвешенными над обеденными столами, кухонными островами, кроватями и зонами отдыха, и они могут создавать красивые фокусы, даже когда они выключены. Всегда стоит выбирать самый большой размер, который вы можете, и вешать их как можно ниже, так как это добавит эффекта и предотвратит их потерю в пространстве.

Большой бумажный кулон в этой гостиной обеспечивает потрясающий фокус, независимо от того, включен он или выключен. Полный тур по этому современному шведскому дому, спроектированному Norm Architects и Karimoku Case Study, можно посмотреть здесь.

Сделайте вещи максимально универсальными

Постарайтесь сделать освещение как можно более гибким, позволяя изменять его в соответствии с вашими потребностями, настроением, которое вы хотите создать, и временем суток. Итак, ищите лампы, которые можно отрегулировать, чтобы направить свет туда, где он вам нужен, и установите как можно больше диммерных выключателей, чтобы вы могли мгновенно переключаться с яркого освещения на более мягкое, более спокойное свечение. Вам даже не нужно менять проводку — в ИКЕА есть ряд диммируемых ламп, которые ввинчиваются прямо в существующие лампы или подвески и управляются с помощью пульта дистанционного управления или мобильного приложения.

Ассортимент умного освещения ИКЕА с диммерами всего за 25 фунтов стерлингов.

Поэкспериментируйте с температурой

Свет, излучаемый лампочками, сильно различается по температуре: от холодного, почти с голубым оттенком до гораздо более теплого желтого и янтарного. Он измеряется в кельвинах, при этом значения выше 5000k (примерно эквивалентны естественному дневному свету) становятся все холоднее, а ниже — все теплее, но вы можете просто увидеть вещи, помеченные как «теплый белый» или что-то подобное. Это может иметь большое влияние на настроение, поэтому поэкспериментируйте, чтобы выяснить, что лучше всего подходит для вас и пространства — например, я использовал более холодную лампочку дневного света в нашей ванной, которая не имеет собственного естественного света, но имеет более теплый свет. в гостиной и спальнях, где я хочу создать более уютную атмосферу.

Лампа яркого дневного света была осознанным выбором в нашей ванной без окон. В других комнатах мы выбрали более теплый свет, чтобы было уютно.

Переносные

Они могут напомнить вам детские походы, но не сбрасывайте со счетов портативные перезаряжаемые лампы. В настоящее время есть несколько фантастических дизайнов на выбор (вы можете увидеть мой выбор лучших здесь), и их очень удобно иметь дома. Они создают аккуратный внешний вид без кабелей и прекрасно работают в углах без проводов. Они также могут стать более мягкой альтернативой верхнему освещению в местах без розеток, таких как ванные комнаты, — идеально подходит для расслабляющего купания в ванне — и многие из них можно использовать и на улице.

Портативные лампы, такие как показанная здесь конструкция «Carrie» от Menu, отлично работают, когда вы хотите добавить дополнительное освещение в местах с розетками или проводкой.

Не оставляйте освещение на потом

Наконец, и, возможно, самое главное, не позволяйте освещению стать запоздалой мыслью! Часто это решается в последнюю очередь, но все, что так сильно влияет на то, как пространство выглядит и ощущается, должно рассматриваться с самого начала. Обеспечение освещения является неотъемлемой частью процесса проектирования и не игнорируется до тех пор, пока не будет выбрано все остальное, что даст вам гораздо лучший результат и, вероятно, сэкономит ваши деньги в процессе.

Исходя из прошлого опыта, освещение было ключевым моментом в нашей недавней реконструкции спальни, при этом как эстетика, так и функциональность определяли наш выбор.

Если вам нужна дополнительная помощь с освещением в вашем доме, мои дизайнерские услуги могут помочь — узнайте больше здесь.

Верхнее и третье изображения сделаны Андерсом Бергштедтом для Alvhem; изображения два, семь и девять — Аби Даре; изображение три через Бьюрфорс; пятое изображение Джонаса Бьерре-Поулсена из Norm Architects; изображение шесть от IKEA; изображение восемь меню.

Что такое многоуровневая схема освещения?

Узнайте, как использовать различные слои освещения, чтобы добавить элемент богатства и глубины декору вашего дома

Хорошо продуманная схема освещения включает несколько источников света, которые можно использовать для выполнения определенных задач и действий в пределах помещения дом. Различные типы освещения включают в себя освещение вниз, освещение вверх, светодиодные ленты, декоративные светильники и настенные светильники, которые вместе создают многоуровневую схему освещения. Это руководство отвечает на пять вопросов, связанных с дизайном, о том, как включить многоуровневое освещение в домашний декор.

Ricken Desai Photography

Какие бывают слои освещения?

Окружающее освещение образует первый слой освещения, отвечающий за общее освещение помещения. Он работает как базовый слой, на который добавляются два других слоя света.
Рабочее освещение или сфокусированное освещение образует второй уровень освещения, который позволяет выполнять определенные задачи, такие как чтение, приготовление пищи, учеба, бритье или нанесение макияжа.
Последний уровень освещения — это акцентное освещение, которое покрывает небольшую площадь и стратегически расположено, чтобы выделить определенные архитектурные особенности или отдельные объекты.

Найдите дизайнера интерьера на Houzz

Studio Osmosis

Каковы функции различных слоев света?

Окружающее освещение позволяет видеть окрестности и выполнять некоторые основные действия. Это сочетание естественного света и верхнего освещения.
Рабочее освещение освещает рабочие зоны, такие как столешницы, письменный стол или уголок для чтения. Рабочее освещение позволяет избежать бликов и/или теней на рабочей поверхности. №
Акцентное освещение выделяет такие области интереса, как произведения искусства, детали дизайна, настенный декор и фотографии. Это отличный способ добавить элемент драмы в фокус внимания. Кроме того, акцентные светильники функционируют как вторичный источник света, который можно разумно внедрить в области, которые не получают достаточного окружающего света.

Gelling & Judd Inc.

Какие светильники лучше всего подходят для различных слоев света?

Для общего освещения

Естественный свет (прямой или непрямой солнечный свет) способствует общему освещению дома в течение дня. Источниками естественного света являются окна, световые люки, атриумы, балконы и дворы.
Светильники, такие как люстры, подвесные светильники, светильники полуутопленного или скрытого монтажа, или потолочный вентилятор с прикрепленным светильником, могут способствовать общему освещению дома. Кроме того, встроенное освещение в бухте и настенные бра, обращенные вверх, могут обеспечить тонкий окружающий свет.

Руководство по окружающему освещению и тому, как сделать его правильным

Christopher Polly Architect

Для рабочего освещения направленные трековые светильники, кронштейны, светильники под шкафами, встроенные светильники и настенные бра.

Zack|de Vito Architecture + Construction

Для акцентного освещения

Акцентное освещение включает в себя аплайты и светильники для картин, которые привлекают внимание к фотографиям или произведениям искусства, в то время как веревочные светильники, светодиодные светильники, освещение ниш и направленное трековое освещение создают фокусы на стенах. Для максимального эффекта убедитесь, что освещение, создаваемое акцентным освещением, в три раза ярче, чем окружающее пространство.

Prashant Bhat Photography

Как включить рабочее освещение в различные зоны дома?

Установите кронштейны или настенные бра по обеим сторонам туалетного столика для выполнения таких действий, как бритье или нанесение макияжа.
Установите на кухне подсветку под шкафчиками, так как это идеальный способ осветить зону приготовления пищи на столешнице и темные углы кухни. Эта форма освещения устраняет тени, отбрасываемые верхними шкафами и самим собой, с помощью только верхнего освещения, которое было бы сверху и сзади.
Установите лампы с обеих сторон кровати, чтобы обеспечить достаточное освещение для чтения.
Множество подвесных светильников можно разместить над кухонным островом и обеденным столом.

StudioLAB

Нужны ли нам отдельные светильники для каждого слоя света?
Некоторые светильники могут функционировать как два световых слоя. Например,

Потолочные светильники, такие как подвесные светильники, можно использовать для общего и рабочего освещения дома.
Трековые и встроенные светильники могут быть встроены в любой из слоев освещения дома.
Люстры с диммерами идеально подходят для общего и акцентного освещения дома.

Подробнее:
Освещение Faux Pas: не делайте этих ошибок с вашими светильниками
19 причудливых настенных светильников, которые не просто освещают пространство

Расскажите нам:
Как вы создали многоуровневую схему освещения в ваш дом? Расскажите нам в комментариях ниже.

При поддержке

Дюссельдорф I Einrichtungsberatung aus Leidenschaft

При поддержке

Tischler & Schreiner | Dahlem

Экспертный совет — Планирование схемы освещения — Love Renovate

Любимый

Facebook

Twitter

Pinterest

WhatsApp

. твой дом. Однако часто схема освещения рассматривается в последнюю очередь и не задумывается до тех пор, пока застройщик не спросит, сколько точечных светильников на кухне вы бы хотели!

Независимо от того, планируете ли вы освещение самостоятельно или вам посчастливилось работать с дизайнером по свету, Джо Манн из Light House Designs дает несколько советов.

План освещения кухни от Light House Designs

Когда в моем ремонте я должен учитывать план освещения?
Чем раньше, тем лучше! При проектировании схемы будут учитываться все аспекты комнаты/дома, поэтому лучше всего сделать это на ранней стадии, когда вы можете добавить/опустить/подкорректировать области без больших затрат.
Примером этого может быть добавление ниши в каркасной стене, кессонный потолок или изменение струны на лестничном проеме для освещения ступеней. Важно согласовать архитектурные детали, в которых необходимо скрыть светильники, до проведения строительных работ в этих зонах. Тем не менее, это балансирование, так как вам нужно знать, где будет располагаться ваша мебель, чтобы вы могли выполнить дизайн.

Освещение для ванной от Light House Designs
Открытая планировка так популярна, что вы можете посоветовать по поводу освещения, чтобы создать ощущение домашнего уюта?
Использование слоев света — хороший способ создать в помещении интересную домашнюю атмосферу. Примите во внимание следующее:

High-level — встроенные направленные светильники, подвесные или верхние над столярными изделиями
Средний уровень — настенные светильники, настольные лампы, освещение для прилавка, столярное освещение
Низкий уровень – Встраиваемые в пол светильники, столярные изделия или ступенчатые светильники
Разделите цепи, чтобы вы могли управлять отдельными областями, и подумайте об использовании простой системы управления, если у вас будет более 4 цепей.
Часто на открытой планировке есть большие стеклянные двери/окна, ведущие на террасу или в сад, не забудьте подумать о внешнем освещении, чтобы стекло не превращалось в «зеркало» в ночное время. Внешний свет будет притягивать взгляд через отражение и дальше, давая вам еще одну комнату.
План освещения гостиной от Light House Designs
У вас есть совет, что лучше всего подходит для ванной?
Для ванных комнат требуется два типа освещения: яркое/функциональное и расслабляющее.
Для освещения зеркала используйте направленный вниз светильник, убедитесь, что он установлен перед вами, и два настенных светильника по обе стороны от зеркала, чтобы противодействовать теням, создаваемым сверху.
Подумайте о том, чтобы добавить один или два низкоуровневых светильника, которые можно использовать для расслабляющей обстановки, а также для ночного освещения, если вам нужен туалет посреди ночи и вы не хотите включать весь свет.
Установка потолочных светильников близко к стене в душе (на расстоянии 150-175 мм) может выглядеть интереснее, так как свет будет скользить по плитке, но убедитесь, что штукатурка/затирка аккуратная!
Добавьте нишу у ванны или в душе и осветите ее либо точечным светильником со степенью защиты IP, либо светодиодной лентой со степенью защиты IP. Ниша полезна не только для хранения бутылок с шампунем/декоративных предметов, но также может обеспечить мягкое среднее освещение в комнате.
Освещение ванной комнаты от Light House Designs
Как сделать темные помещения теплее, особенно когда нет естественного света?
Использование отраженного света наиболее удобно в темных помещениях, особенно в подвалах. Когда свет падает на поверхность (стену или потолок) и отражается обратно в пространство, он теряет способность создавать тени, результат получается мягче, чем тот, который исходит от потолка и падает на пол. Это также сделает пространство более просторным и уютным.
Создание скрытых стен света, например, прорезь в потолке, идущая вдоль стены, а затем маскирующая светодиодную ленту, чтобы размыть свет по стене, обеспечивает второе измерение, создавая иллюзию большего пространства.
Новые комнаты без естественного освещения часто могут казаться более современными, чем остальная часть дома. Добавление декоративного освещения, такого как настенные светильники и настольные лампы, может сделать комнату более уютной и теплой, а также помочь соединить пространство с остальными помещениями. дома.
Какие тренды в освещении сейчас популярны?
Мы основываем наши проекты на стиле дома и индивидуальном клиенте, поэтому все сводится к тому, что подходит для этого конкретного проекта.
Освещение ванной комнаты от Light House Designs

Существуют ли какие-либо новые технологии, которые могут помочь с освещением в моем доме?
Специализированные светодиодные световые приборы/оборудование хорошего качества – очень важно приобрести правильное крепление. «Более дешевые» версии могут выглядеть одинаково, но внутренняя электроника очень важна, когда речь идет о мощности, цветопередаче, качестве затемнения и долговечности.
С кем мне работать, чтобы составить схему освещения?
Успешная схема освещения требует координации между проектной группой и подрядчиками для реализации требований на необходимых этапах строительства.
No related posts.
