Оптическая стабилизация изображения в объективах

Независимо от того, фототехнику какого бренда вы используете, наверняка вам встречалась характеристика в описании объективов под названием «оптическая стабилизация изображения». Сегодня мы рассмотрим подробнее предназначение и работу этой системы.

Что же это такое — оптическая стабилизация изображения в объективах? Это технология, позволяющая механически компенсировать угловые перемещения и смещения фотокамеры для предотвращения смазывания изображения при относительно больших выдержках (на жаргоне этот эффект называют «шевелёнкой»). Система оптической стабилизации эффективна в некотором диапазоне значений выдержки, и по сути дела, служит заменой штативу в этом диапазоне. Возможности систем стабилизации изображения ограничены. По самым оптимистическим данным, выигрыш в величине допустимой выдержки составляет 3—4 ступени экспозиции.

Впервые технология оптической стабилизации изображения была представлена в 1994 году фирмой Canon, которая получила название OIS (англ.

Optical Image Stabilizer — оптический стабилизатор изображения). Сама технология настолько хорошо зарекомендовала себя, что была подхвачена другими производителями оптики.

Принципиальных различий принципов работы стабилизаторов нет, но тем не менее разные производители называют свою реализацию оптической стабилизации по-разному:

Canon — Image Stabilization (IS)

Nikon — Vibration Reduction (VR)

Panasonic — MEGA O.I.S.(Optical Image Stabilizer)

Sony — Optical Steady Shot

Sigma — Optical Stabilization (OS)

Tamron — Vibration Compensation (VC)

Разные названия, но итоговый эффект их применения идентичен. Его воздействие на получаемый снимок может быть настолько эффективным, что если вы собираетесь покупать очередной объектив, то обязательно рассмотрите сначала варианты со стабилизацией.

Предназначение

Главную пользу от функции стабилизации изображения вы ощутите при съемке с рук. Момент, когда руки предательски дрожат, сотрясая камеру, раздражает любого фотографа. Возрастает риск получения смазанного изображения. С другой стороны, есть штатив, и он поможет вам при съемке пейзажа или в студии. Но для огромного количества других жанров фотографии этот аксессуар может оказаться бесполезным.

И здесь вас выручают заветные буквы на корпусе объектива, означающие наличие системы стабилизации.

Однако, не стоит ошибочно полагать, что с данной функцией вы сможете «заморозить» любое движение в кадре. Так вы лишь частично нивелируете влияние шевеления камеры на снимок.

Техническое описание

Сердцем объективов с системой стабилизации является компактный и легкий стабилизатор изображения, который работает вместе с дополнительной группой линз, высокоскоростным микроконтроллером и двумя гироскопическими датчиками, что позволяет точно корректировать сотрясение и дрожание фотокамеры.

После активации стабилизатора с помощью специального переключателя на объективе, встроенные датчики движения начинают фиксировать направление и скорость при каждом нажатии на кнопку спуска затвора. На основе этих данных происходит сдвиг элементов внутри вашей фототехники, который в итоге и позволяет получить более четкую картинку.

Демонстрация работы оптического стабилизатора изображения объектива

Для макросъемки разработаны новые технологии, например, у Canon система получила название Hybrid IS. При макросъемке вибрация и дрожание фотокамеры влияет как на изображение на матрице, так и на картинку в видоискателе, что в свою очередь мешает сосредоточиться и зафиксировать четкое изображение. В Hybrid IS задействованы датчик угловой скорости для определения степени отклонения угла из-за эффекта дрожания рук (который использовался в обычных механизмах стабилизации изображения), а также новый датчик ускорения, определяющий степень смещения объектива в линейной плоскости. Микроконтроллер анализирует сигналы с датчиков и по специальному алгоритму формирует управляющие сигналы для смещения линзы стабилизатора при помощи электромагнитного привода.

Работа системы стабилизации макро-объектива

Кнопки на картинке:

IS Off — изображение в видоискателе с выключенным стабилизатором

IS — изображение в видоискателе с включенным стабилизатором

Hybrid IS — изображение в видоискателе при работе стабилизатора изображения Hybrid IS

Shooting — кнопка спуска затвора; если кликнуть по кнопке — ролик продемонстрирует, какой получится снимок.

Это все, что вам нужно знать о системе стабилизации, чтобы понимать ее функцию. Всего вам фотографического!

Оптическая стабилизация: замена штативу? — Ferra.ru

Стабилизатор изображения позволяет получить резкий снимок в тех же условиях

Наиболее распространенным методом борьбы с тьмой является вспышка, недаром практически каждый фотоаппарат ею оснащен. Однако проблема в том, что встроенная вспышка слабо подходит даже для получения технически приемлемого снимка – расположенные на переднем плане объекты часто получаются выбеленными, в то время как фон проваливается в непроглядную черноту. О художественных моментах, вроде подчеркивания объема лица портретируемого, и речи не идет.

Внешняя вспышка гораздо лучше, но она не слишком компактна, довольно дорога, и требует определенных навыков для эффективного использования. Да и универсальностью не блещет – крайне желательно иметь над снимаемой сценой невысокий светлый потолок, дабы световые лучи отражались от него, и освещение получалось более мягким. Да, вариант хороший, но всех проблем вспышка не решает.

Другим распространенным методом борьбы с недостатком света является наращивание светосилы объектива. Если линза может обеспечить на матрице более высокую освещенность, выдержку можно сократить без ущерба для качества кадра. Сложность в том, что при увеличении светосилы цена, масса и габариты стекла начинают резко увеличиваться, особенно это касается длиннофокусных объективов. Ну а поскольку суперзумы и компактность весьма любимы изрядной частью фотографирующей публики, светосила оптики, которой укомплектованы современные «мыльницы», меньше, чем у их предшественников из первой половины завершающегося десятилетия.

А не может ли прогресс, достигнутый производителями матриц, решить проблему радикально? Именно успехи в области увеличения светочувствительности сенсоров позволили нам радикально сократить выдержку, необходимую для фиксации большинства сюжетов – почему бы не продолжить движение в том же направлении?

Разумеется, достижения на ниве создания полупроводниковых приборов (в том числе, естественно, и матриц фотоаппаратов), очень велики. Но именно уже имеющиеся достижения не позволяют рассчитывать на многое, просто потому, что многие существующие ограничения являются фундаментальными, и преодолеть их совершенно невозможно. Единственным серьезным резервом остается совершенствование методов цветоделения, позволяющих получать цветные снимки или видеоролики. Наиболее часто используемый для этой цели байеровский фильтр поглощает примерно 2/3 собранного объективом света. Впрочем, те видеокамеры, которые оснащены тремя матрицами, избавлены от такого рода потерь.

Стабилизация изображения: виды и преимущества

Какие бывают виды стабилизации изображений

01. 10.2020

У фотографа не всегда получается сделать четкое фото. Например, когда съемка при сильном ветре или на неровной поверхности, неподходящее освещение или дрожание рук. В таких случаях помочь может стабилизатор изображения. В этой статье мы расскажем, что это такое и как действует, а также как понять, какой способ вам подходит.

Зачем нужна стабилизация изображения

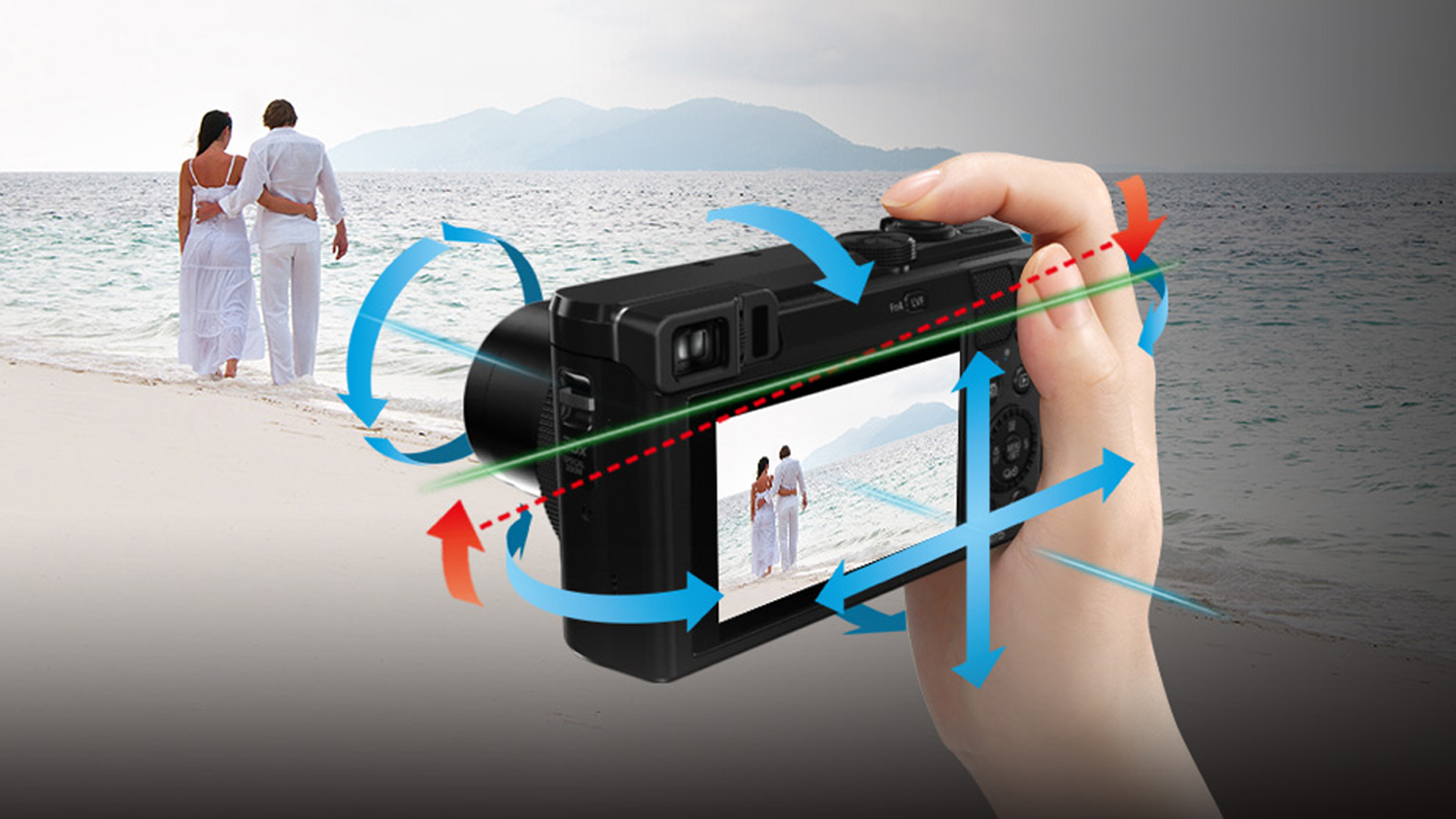

Стабилизация изображения — это процесс, позволяющий удерживать неподвижно камеру во время съемки. Можно встретить и другие ее названия: подавление вибраций, O.I.S., Optical SteadyShot, SR, VC, VR, MEGA O.I.S. Эти системы борются с движением камеры, чтобы создавать более четкие фотографии и видео.

Камера со стабилизацией изображения может снимать с гораздо меньшей скоростью затвора, создавая более чистое и четкое изображение при слабом освещении. Это хорошая альтернатива ISO, так как его повышение приводит к появлению шума на снимках. Также оно помогает при использовании обратного правила в фотографии, которое предполагает, что 100-миллиметровый объектив не следует применять с выдержкой менее 1/100 секунды. Со стабилизацией вы можете значительно снизить этот параметр. Это позволяет фотографам снимать четкие кадры при слабом освещении и использовать большие объективы без штатива.

Слева кадр, снятый без стабилизации; справа — с применением стабилизатора

Система стабилизации позволяет точнее рассчитать результат съемки. Она стабилизирует сцену в видоискателе еще до того, как вы сделаете снимок, помогая удерживать объект в кадре. Это полезно при работе с длинными телеобъективами, которые могут «подпрыгивать» при съемке. Также стабилизация помогает системе автофокусировки, удерживая объект в устойчивом положении в одних и тех же точках, что обеспечивает точность снимка.

Виды стабилизаторов для камеры

Бывает сложно понять специфику камеры. В чем разница между оптической и цифровой стабилизацией? Чем отличается IS и IBIS? Давайте рассмотрим основные виды стабилизаторов для камеры.

Электронная (цифровая)

В этом способе для исправления дрожания используются настройки цифровой камеры. По сути, при этом просто максимально увеличивается ISO, т.е. чувствительность к свету. Поскольку в данном случае фотоаппарат может создать изображение с меньшим освещением, он снимает с более высокой скоростью затвора. Это сводит к минимуму дрожание, следственно, картинка получается более резкой.

Многие телеобъективы уже имеют встроенную стабилизацию

Минус этого способа состоит в том, что электронная стабилизация часто превышает норму ISO для конкретного используемого освещения. Таким образом качество изображения ухудшается, на снимке появляется цифровой шум.

Иногда к электронной стабилизации относят возможность камеры минимизировать размытие после создания кадра. Это аналогично тому, если бы вы убирали размытость при помощи программы для редактирования фото.

Еще один тип цифровой стабилизации — обрезка кадра. Этот вид используется для съемки экшн-видео. При движении камера автоматически смещает и обрезает картинку. Таким же образом дрожащую картинку можно исправить на компьютере. Для этого достаточно применить стабилизацию изображения в программе редактирования видео.

Оптическая стабилизация

Оптическая стабилизация изображения происходит во время съемки, а не после, через детали внутри объектива или корпуса камеры. При этом физические части внутри аппаратуры перемещаются, чтобы противостоять дрожанию, созданному руками и телом. Всего существует три типа: в объективе, на матрице и двойная.

Стабилизация в объективе

Оптическая стабилизация в объективе наиболее популярна в цифровых зеркальных фотокамерах. Эта система работает за счет смещения группы линз к задней части в плоскости, перпендикулярной оптической оси. Это делается с помощью двух гироскопических датчиков внутри объектива. Они замечают угол и скорость движения, затем эта информация подается на микропроцессор. Он вычисляет необходимые настройки, которые применяются к блоку линз. Таким образом, угол преломления света изменяется так, что он попадает на нужное место цифрового датчика.

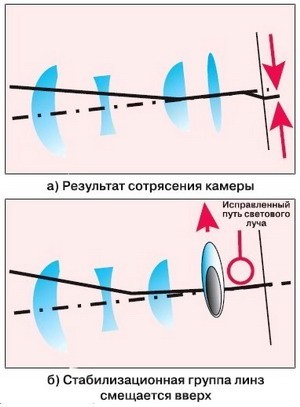

Принцип работы стабилизации при помощи линз

Производители подобных систем заявляют, что этот способ является наиболее эффективным из-за своей адаптивности. А поскольку стабилизация происходит внутри объектива, фотограф может видеть эффект сразу через видоискатель.

Одной из последних разработок в этой области является объектив со стабилизатором Canon Hybrid IS, который предлагает два типа коррекции. Первый — через датчик угловой скорости, который замечает и блокирует вращательное дрожание в объективах со стабилизированным изображением. Второй — отдельный датчик, фиксирующий линейное смещение, например, когда фотоаппарат движется вверх, вниз, влево или вправо, оставаясь параллельным объекту. На данный момент Canon Hybrid является единственной разработкой, обладающей таким механизмом.

Canon EF 100mm f/2.8 L Macro IS USM — первая попытка внедрить гибридную стабилизацию

Объективы Canon со стабилизацией доступны в специализированных интернет-магазинах.

К примеру, на Amazon их цена начинается от 150 $. В таком же ценовом диапазоне можно найти модели других фирм. У каждого производителя свое наименование этой функции. Аббревиатуры самых распространенных моделей:

Canon and Olympus – IS;
Nikon – VR;
Sony – OSS;
SFujifilm, Panasonic, Leica – OIS;
Sigma – OS;
Tamron – VC.

Если вы ищете стабилизатор для Canon 600D, на Amazon можно выбрать зум-, теле-объективы и стандартные.

Стабилизация на матрице

Данный тип отличается от предыдущего тем, что стабилизатор размещается внутри фотоаппарата, а не в объективе. Так же, как цифровой способ, матричная стабилизация использует информацию о фокусном расстояние и выдержке, на основе которых основывает свои вычисления. Но вместо регулировки чувствительности камера физически перемещает сенсор. Датчик обычно устанавливается на платформе, которая движется, чтобы компенсировать дрожание.

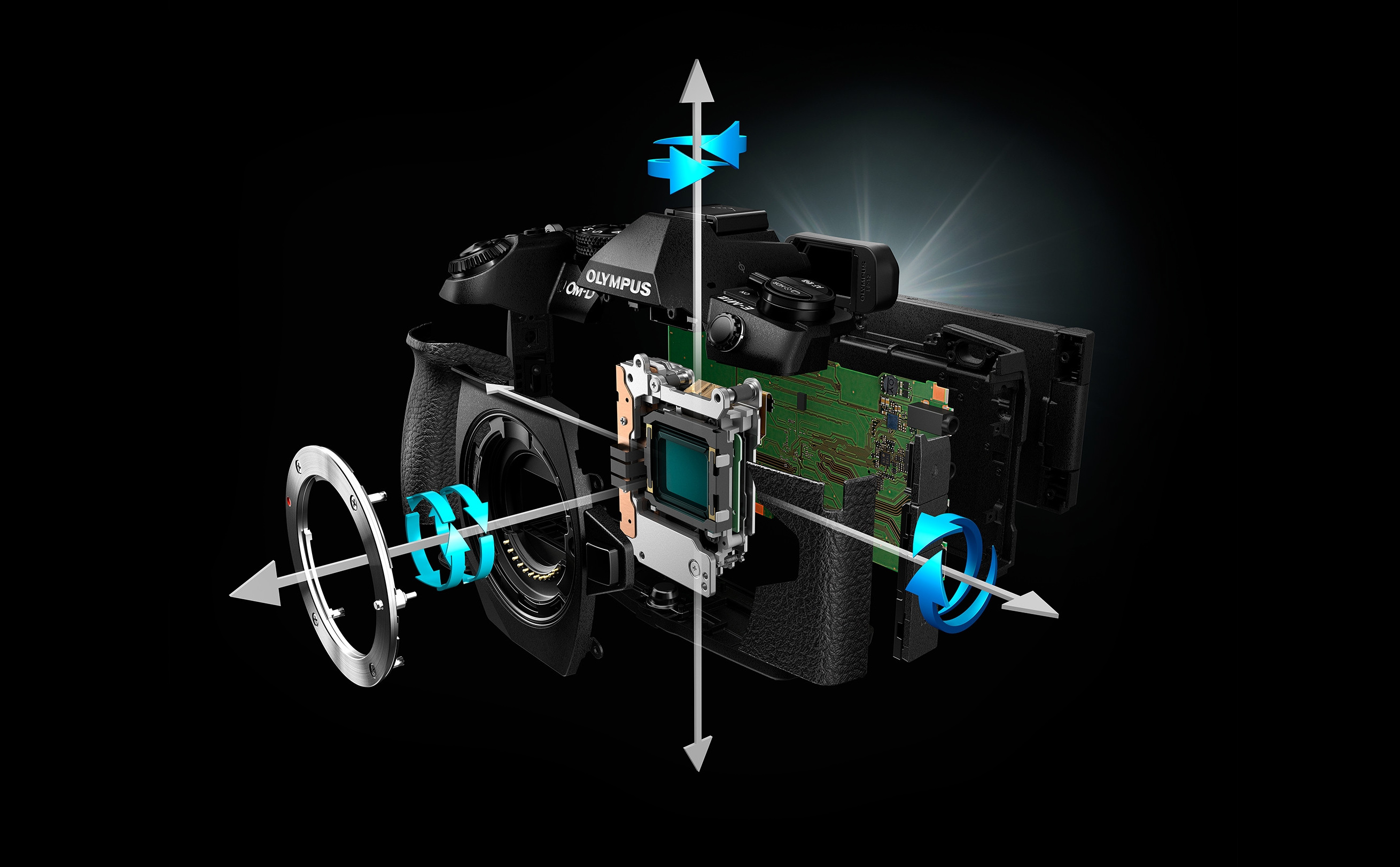

Принцип работы матричной стабилизации

Впервые эта технология была применена фирмой Minolta, которая создала матричный стабилизатор для фотокамеры DiMAGE A1 в 2003 году. После слияния с Konica разработчики встроили эту опцию в зеркальную фотокамеру 7D. Сегодня эта система используется в оптике Canon и Nikon, а также у независимых производителей Sigma и Tamron. Panasonic также использует ее в линзах, разработанных для Micro Four Thirds, и в линейке компактных объективов Lumix.

Sony переняла эту функцию, когда приобрела бизнес по обработке изображений Konica Minolta. Вскоре эту опцию включили в свою продукцию Pentax, Olympus и другие. Все три компании продолжают использовать ее и сегодня.

Полнокадровая фотокамера PENTAX K-1 Mark II с 5-шаговой системой редукции дрожания

К сожалению, фотокамеры с этой функцией достаточно дорогие, однако вы вполне можете купить хороший вариант по приемлемой цене. Например, на Amazon можно найти фотоаппарат Sony от 500 $ вместе с доставкой. Чтобы узнать, поддерживает ли аппаратура матричную стабилизацию, достаточно заглянуть в спецификации товара. Обычно она указывается как IBIS (in-body image stabilization). Не «покупайтесь» на сложные названия, которые некоторые производители выдают за эту функцию. «Anti-shake» и «Anti-blur» не относятся к IBIS.

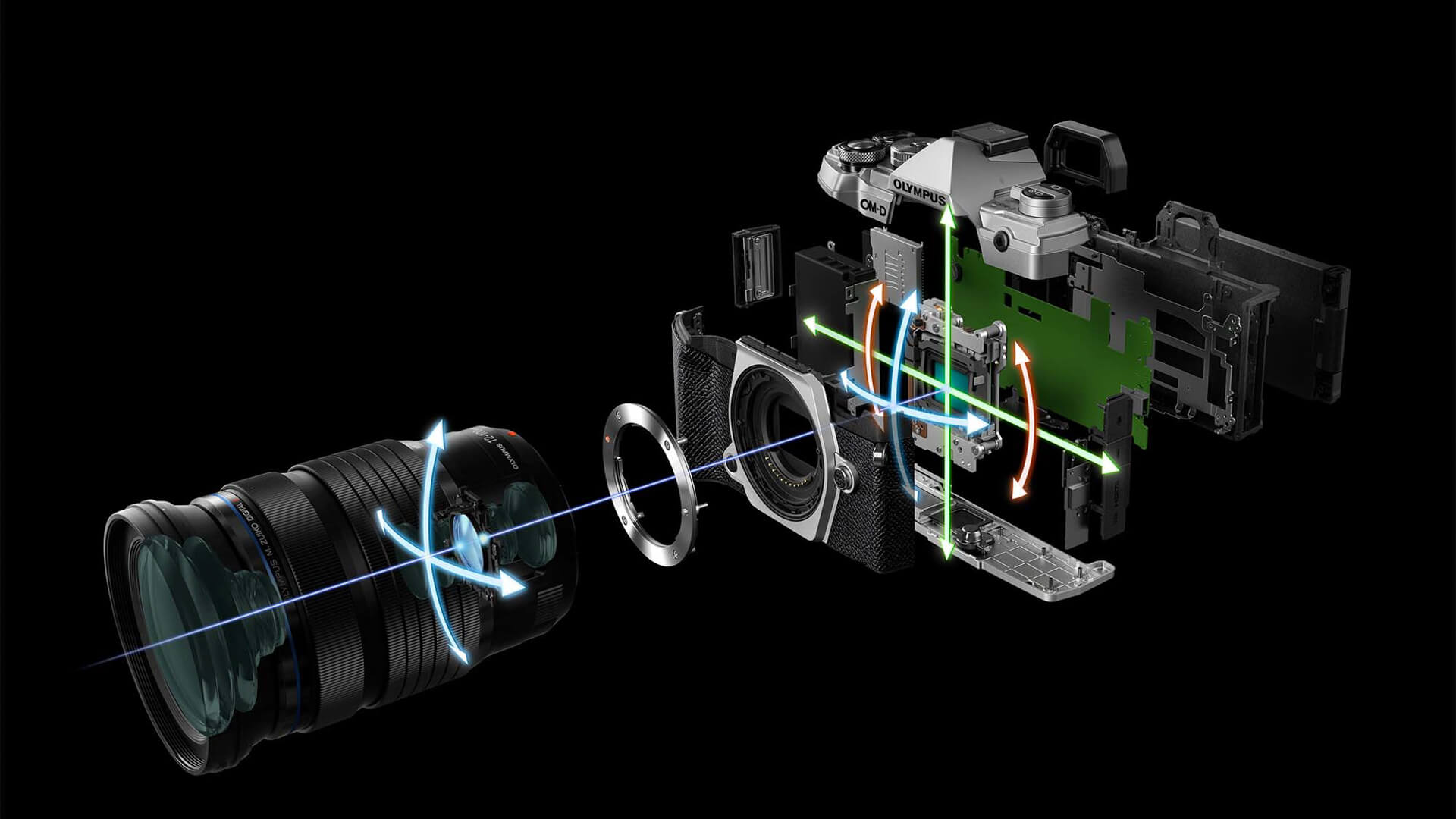

Двойная стабилизация

Это комбинация двух оптических вариантов. При движении камеры задействуются оба механизма: внутрикамерный (матричный) и линзы внутри объектива. Это позволяет добиться максимально резкого снимка почти при любых условиях съемки. Но на данный момент лишь немногие модели фотокамер включают в себя двойную стабилизацию.

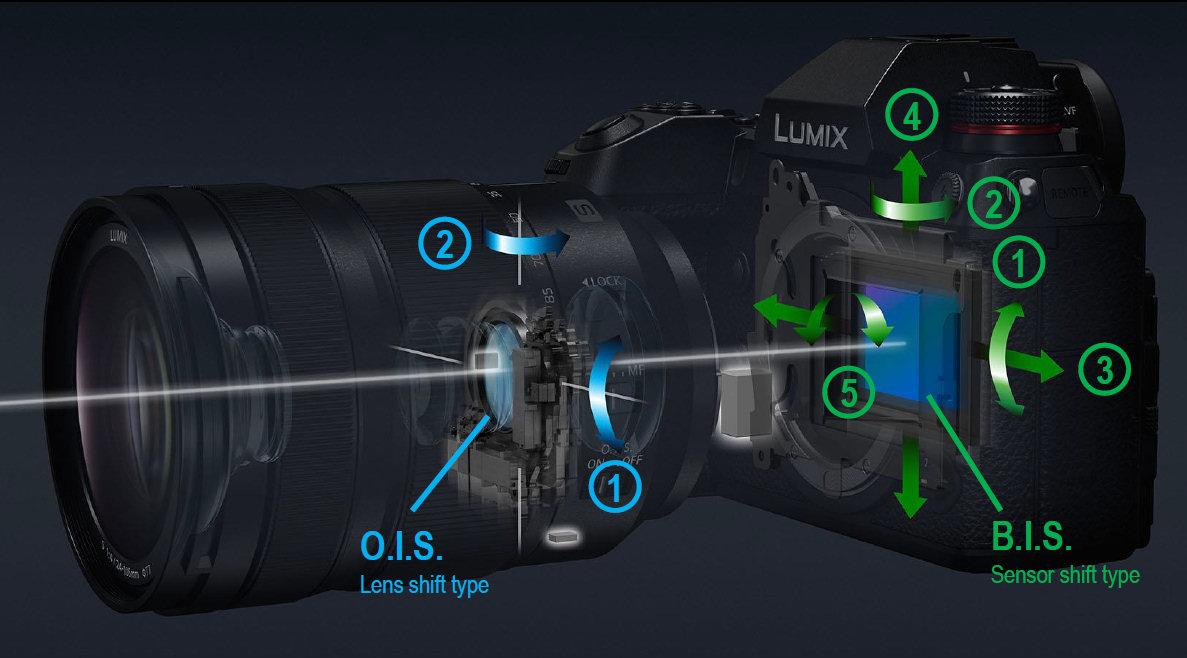

Презентация системы двойной IS от Panasonic LUMIX GX8

Стабилизация линз и на матрице: что выбрать

Какой из оптический вариантов подавления дрожания работает лучше? Давайте рассмотрим некоторые преимущества каждой системы, чтобы определить, что лучше всего подходит для вас.

Преимущества стабилизации в объективе:

Лучше работает в условиях низкой освещенности.

Поскольку IS работает как независимое устройство, при внутреннем перемещении линз вы получите лучшие результаты при недостаточном свете. Матричная имеет проблемы с измерением и фокусировкой при плохом освещении.

Коррекция дрожания при помощи линз работает при недостаточном свете лучше, чем IBIS

Более эффективна.

Она настраивается для каждого объектива и предлагает несколько режимов в зависимости от ситуации.

Не влияет на замер и автофокусировку.

В отличие от IBIS, встроенная стабилизация не будет негативно сказываться на автофокусировке и замере.

Продлевает срок службы батареи.

Такая коррекция дрожания расходует заряд батареи намного меньше по сравнению с внутрикамерной.

Преимущества матричного способа:

Универсальный и работает со всеми объективами.

Камеру со встроенным стабилизатором вы сможете использовать с любыми типами линз.

IBIS работает с любыми объективами, например, вы можете совместить Canon EF24-70mm f/2,8L II и Sony A9

Бесшумный.

Такие аппараты практически не производят шума при работе. Если вы активировали стабилизатор на фотоаппарат в объективе, то, вероятно, слышали щелчки и другие звуки во время фокусировки.

Позволяет снимать более чистое боке.

При коррекции дрожания, встроенной в объектив, аппаратура применяет оптическую настройку, которая противодействует любому движению. В том числе она влияет на движение, которое создает эффект боке. Поскольку оптика с системой IBIS неподвижна, она не отразится на качестве ваших снимков.

Когда не нужно использовать стабилизацию

Бывают случаи, когда не нужно применять стабилизацию изображения. Самые распространённые причины для этого:

Съемка с триподом.

Когда вы используете одновременно штатив со стабилизацией изображения, они взаимно исключают действия друг друга. Тогда камера начинает отслеживать собственные колебания и двигатся, чтобы противодействовать своему дрожанию. Это происходит, даже если фотоаппарат неподвижен. В итоге у вас появляется размытое изображение.

Трипод сам стабилизирует аппаратуру, поэтому вам не нужны дополнительные функции

Другие функции.

Некоторые фотокамеры имеют функцию панорамы. При этом камера самостоятельно движется из стороны в сторону для отнятия панорамного кадра. Также фотоаппараты часто имеют функцию антидрожания «anti-shake».

Срок службы батареи.

Система стабилизации влияет на время автономной работы аппарата. Если он включен, особенно когда вы им не пользуетесь, она дает огромную нагрузку на батарею. Это актуально для больших линз и сенсоров, так как их перемещение требует больше времени. В итоге вы можете прийти на съемку с пустой батареей.

Альтернативы

Большинство современных фотоаппаратов включают в себя встроенный стабилизатор для съемки. Но что делать, если в вашей аппаратуре нет этой опции? Вот несколько советов, как добиться более резких снимков:

Скорость затвора

Стабилизаторы в камере активируются, когда выдержка слишком мала для используемого фокусного расстояния. Это означает, что этот механизм не нужен, если выдержка достаточно высокая. Попробуйте открыть диафрагму или изменить положение съемки, чтобы увеличить свет, попадающий на датчики.

Специальная техника

Стедикам — это приспособление, которое фиксирует камеру и помогает ей плавно передвигаться в любых плоскостях. Его можно использовать как ручной стабилизатор для фотоаппарата, обеспечивающий аппаратуре дополнительную поддержку. Самое приятное то, что вы можете использовать ее для любой техники, даже для смартфона.

Стедикам — один из лучших способов укрепить фотоаппаратуру, в том числе смартфон

Чувствительность

Один из самых простых вариантов — отрегулировать чувствительность камеры. Минус здесь состоит в том, что это увеличивает вероятность появления шума на изображении. Конечно, резкое «зернистое» изображение, как правило, предпочтительнее размытого, хотя и чистого, так как шум можно удалить в постобработке.

Штатив

Хотя вы не можете использовать вместе штатив со стабилизатором, триподы и моноподы могут использоваться как самостоятельный стабилизатор. Они обеспечивают стабильность фотокамеры, увеличивают скорость затвора и, следовательно, снижают необходимость в стабилизации. Однако штативы больше подходят для постановочной съемки, такой, как пейзажи и макросъемка, а не для быстрых снимков.

Опора

Самый распространенной причиной смазанного кадра является естественное дрожание рук фотографа. Обопритесь на стену, чтобы снизить движение камеры, либо используйте другую опору.

Заключение

Так ли важна стабилизация изображения во время съемки? Если фото получилось размытым, этот недостаток легко исправить в продвинутом редакторе фото, который предлагает опцию настройки четкости. Такой программой является ФотоМАСТЕР – достаточно скачайть фоторедактор, и вы получите доступ к большой коллекции полезных инструментов для обработки. Для исправления смазанного снимка нужно повысить четкость в разделе «Улучшения».

Исправление смазанного кадра в программе ФотоМАСТЕР

Однако при сильном дрожании объект может «выпасть» из фокуса. Такое фото крайне трудно исправить в постобработке. Поэтому важно знать, что такое стабилизатор для фото и как он может улучшить качество съемки.

Как влияет оптическая стабилизация в iPhone и смартфонах Android на качество работы трехосевых электронных стабилизаторов при съемке видео?

Ни для кого не секрет, что в айфонах начиная с iPhone 7 на основной камере появился блок оптической стабилизации. На моделях Plus оптический стабилизатор был только на широкоугольной камере, а iPhone X привнес оптическую стабилизацию как на широкоугольную, так и на портретную камеру. Оптический стабилизатор, вкупе с электронной обработкой изображения делает айфоны, пожалуй, лучшими по части съемки видео с рук, но вот если вы установите iPhone на электронный трехосевой стабилизатор, то ситуация в корне меняется. Оптическая стабилизация будет мешать вашему стедикаму, в результате чего картинка будет очень дерганой.

В некоторых программах, таких как Filmic Pro или ProMovie существует возможность «отключить» стабилизацию. Только вот это не очень помогает, точнее не помогает совсем. Единственным эффективным способом заблокировать подвижный блок оптической стабилизации — использовать небольшой магнит. Только это может вывести из строя ваш iPhone. Кстати, обзоры вышеперечисленных программ вы можете посмотреть здесь.

Многие вообще узнают о существовании подобной проблемы только после того, как купят один из трехосевых стабилизаторов и понимают, что их видео совсем не плавное. Как выглядит эта проблема, как ее решить, а также как работает оптическая стабилизация на разных смартфонах — в этом плейлисте с моего YouTube канала. Сюда будут добавляться все последние видео на эту тематику.

Для выбора ролика в плейлисте нажмите в верхний левый угол.

Как победить оптический стабилизатор при съемке видео на iPhone?

На сегодняшний день проблема конфликта с оптической стабилизацией решена в новых смартфонах Apple. Видео РЕШЕНО! iPhone Xs Max и DJI OSMO Mobile 2 | Конфликт оптической стабилизации уже добавлено в плейлист.

Узнайте цену на Osmo Mobile 2 в своем регионе:

По ссылке вы найдете список всего оборудования, которое я сейчас использую для съемки видео на смартфон.

Важный недостаток матричного стабилизатора | Радожива

Кратенькая статья о проблеме, с которой я столкнулся, использую камеру со встроенным стабилизатором изображения и объективами без встроенного стабилизатора.

Снято с включенной функцией SR

Недавно я снимал для обзора на камеру Pentax K-70 и два макрообъектива: современный SMC PENTAX-DFA MACRO 1:2. 8 100mm WR и старенький SMC PENTAX-M MACRO 1:4 100mm. Данные объективы, по факту, являются короткими телевиками, которые на камерах с сенсором Pentax APS-C дают ЭФР равное 150 мм. Дополнительно у них есть сильный эффект ‘Focus Breathing’. Во время фокусировки в сторону МДФ угол обзора с этими объективами существенно уменьшается. Фактически, при фокусировке на МДФ (минимальную дистанцию фокусировки) получается объективы с эффективным фокусным расстоянием около 200 мм и, как следствие, ЭФР у них уже будет составлять 300 мм с APS-C сенсором.

Во время макросъемки с рук я столкнулся с тем, что изображение в оптическом видоискателя сильно дергается и трясется. Эта тряска очень сильно нервирует во время наводки на резкость. Тут же я вспомнил о том, как снимал на подобные макрообъективы со встроенным стабилизатором и насколько с ними было проще и приятней работать из-за отсутствия подобного дерганья.

В итоге для себя я сделал следующие выводы:

для зеркальных камер во время работы через оптический видоискатель лучше всего использовать телеобъективы и макроообъективы со стабилизатором в самом объективе, а не в камере. Это позволяет получать стабилизированную картинку не только на итоговых фотографиях и в режиме Live View, но и в оптическом видоискателе, что существенно упрощает наводку на резкость, а сам процесс наводки на резкость и компоновки кадра становится куда более приятным
теперь я немного больше понимаю причины, по которым Nikon и Canon (возможно и другие) не спешили внедрять стабилизатор на сенсоре в своих зеркальных камерах
встроенный стабилизатор изображения отлично подходит для беззеркальных камер, а также гибридных камер с электронным видоискателем (по типу Sony SLT). При их использовании получается стабилизированное изображение и в видоискателе и на снимке. В своей статье ‘ЭВИ или ОВИ‘ я добавил этот весомый пункт
кто привык снимать в Live View подобных проблем не почувствует

Конечно, священная война между стабилизатором в камере и стабилизатором в объективе не ограничивается одним этим моим наблюдением, я лишь поделился своим конкретным опытом использования в одной из ситуаций. Свои мысли по этому поводу, как обычно, оставляйте в комментариях.

Материал подготовил Аркадий Шаповал. Ищите меня на Youtube | Facebook | VK | Instagram | Twitter.

Как работает оптическая стабилизация (OIS) и нужна ли она в смартфонах?

Из года в год на пользовательском рынке продаются все более продвинутые смартфоны, в начинке которых часто применяются различные инновации. Тенденция к совершенствованию также относится к камерам смартфонов, которые за последние годы получили множество новых функций и возможностей. Одной из таких инноваций стала оптическая стабилизация изображения (OIS), о которой мы сегодня и поговорим. В данном случае мы говорим о методе, с помощью которого снижается размытие на фотографиях, что достигается с помощью автоматического смещения линз камеры и позволяет компенсировать смещение или вибрацию самой камеры в ходе съемочного процесса. Применение оптической стабилизации изображения позволяет снимать великолепные фотографии и видео благодаря четкости и плавности. В этой статье мы коротко обсудим, что из себя представляет оптическая стабилизация изображения и с чем ее едят. Возможно, при покупке следующего смартфона вы выберете модель с учетом этой функции, ведь не секрет, что многие пользователи берут в расчет только мегапиксели камеры, забывая о прочих не менее важных характеристиках.

Появление функции оптической стабилизации изображения пришлось на 90-е годы. Именно тогда эта функция впервые была интегрирована в коммерческие устройства. Уже тогда некоторые фотокамеры и зеркальные объективы были оснащены оптической стабилизацией изображения, которая позволяла добиться высокого качества фотографий без применения штативов. Как уже отмечалось, принцип работы OIS заключается в смещении оптических элементов, таких как линзы. Именно за счет этого дрожание камеры не портит фотографии и видео.

На сегодняшний день этой функцией оснащены многие флагманские смартфоны. Тем не менее, ее принцип работы в мобильных аппаратах несколько отличается от традиционных объективов, что обусловлено меньшими размерами сенсоров. Кроме того, в камерах смартфонов необходимо получить достаточно света, в то время как условия для съемки могут быть неблагоприятными.

Камера, в оснащение которой входит функция OIS, умеет определять перемещение смартфона в пространстве благодаря специальным датчикам – мы говорим о гироскопе и вычислителе. После этого начинается смещение линз в разные стороны для того, чтобы оказать противодействие дрожанию. Метод, о котором мы упомянули называется аппаратной оптической стабилизацией изображения, в то время как существует еще программная электронная. Действие цифровой оптической стабилизации обеспечивается за счет программного обеспечения, которое позволяет снизить негативное влияние движения на фотографии.

Тем не менее, несмотря на ряд преимуществ, в некоторых случаях применение функции OIS бесполезно. В частности, речь идет о быстро движущемся объекте, который просто невозможно зафиксировать. Кроме того, если само устройство очень сильно трясется, то оптическая стабилизация изображения помогает лишь в некоторой степени. Это обусловлено тем, что функция не служит непосредственным препятствием дрожания камеры, она предназначена для нейтрализаций последствий этого дрожания. Изображение будет улучшено только если дёргается рука, которая держит мобильное устройство. Из этого следует, что оптическая стабилизация изображения более оправданна для видеосъемки по сравнению с фотографиями.

Следует отметить, что для применения функции OIS необходим модуль камеры большего размера, чем обычный. К примеру, такие увеличенные модули реализованы в таких девайсах, как Nokia 8, Samsung Galaxy S8, Galaxy Note 8, Pixel 2 и LG G6, а также в «яблочных» iPhone 7 и Plus 6 Plus / 6s Plus. Интересно, что в компактных моделях iPhone функция OIS попросту отсутствует. Что касается смартфона-первопроходца, в котором была применена оптическая стабилизация изображения, то им стала модель смартфона Nokia Lumia 920, с подробными характеристиками которого можно ознакомиться здесь. Также в нашем каталоге вы можете просмотреть спецификации множества мобильных аппаратов от ведущих производителей. Надеемся, что теперь при выборе смартфона вы будете обращать внимание на такой важный параметр камеры, как OIS.

Безупречная композиция — супертелеобъективы и оптический стабилизатор изображения

Супер-телеобъективы существенно наращивают удаленные объекты. Правда, мельчайшее движение камеры во время съемки очень оказывает влияние на изображение – оно может получиться смазанным.

К счастью, совершенные технологии использования стабилизирующих изображение гироскопов помогают решить эту делему. Интегрированные гироскопы улавливают движение объектива и предупреждают смазывание засчет движения объектива в обратную сторону. Система о.с.и. обеспечивает оптическое решение трудности дрожания руки и предутверждает ухудшение свойства изображения. О.С.И. и супертелеобъектив составляют хорошую комбинацию.

Премущества светосильного объектива

На снимках, изготовленных широкоугольными либо стандартными объективами, объекты получаются наименее оживленными.
При использовании супертелеобъектива заместо широкоугольного либо стандартного вы сможете приблизить удаленный объект и сделать броский большой план. Супертелефото с О.С.И. По-настоящему оживленные большие планы без дрожания. О.С.И. позволяет вам насладиться ручной супертелесъемкой. Оптическая корректировка дрожания руки позволяет сделать прекрасные, оживленные фото. Без О.С.И. дрожание может попортить изображение. Мельчайшее движение неуравновешенного супертелеобъектива вызывает дрожание.

Что такое оптическая стабилизация изображения на камерах смартфонов?

При сравнении характеристик камер современных смартфонов часто можно встретить много терминологии, относящейся к фотографии. Один термин, который, кажется, очень часто встречается в дебатах, — это оптическая стабилизация изображения. Так что же это такое?

Определение

Также известная как OIS, оптическая стабилизация изображения — это технология для камер, которая физически перемещает объектив камеры для компенсации движения камеры.В прошлом единственная стабилизация изображения, которая была доступна на камерах смартфонов, была стабилизацией из цифровой разновидности, которая хорошо работала для минимизации этого раздражающего эффекта покачивания на видеозаписи. Однако это не уменьшило дрожания или размытости изображения, вызванного движением камеры.

Реклама — Продолжить чтение ниже

Именно здесь на помощь пришла оптическая стабилизация изображения, которая помогла получить изображения более высокого качества, реагируя на стимулы в реальном времени, обеспечивая идеальное выравнивание пути между объективом камеры и датчиком до того, как объект будет захвачен. Это позволяет пользователю или конечному программному обеспечению легко сосредоточиться на изображении для получения изображений высокого качества.

Как работает оптическая стабилизация изображения

Производители смартфонов и камер используют высокочувствительные гироскопические датчики, которые предоставляют данные об угле и перемещении камеры, а некоторые даже существуют специально для обеспечения дополнительных функций, таких как улучшенная вертикальная стабильность при съемке панорамных фотографий. Эти датчики направления работают в сочетании с крошечными электромагнитами, которые влияют на угол наклона объектива или датчика изображения в зависимости от типа используемого оптического стабилизатора изображения.

Первый тип, OIS на основе объектива используется в камерах высокого класса и работает, воздействуя на ось объектива в ответ на движение. Это позволяет максимально точно отслеживать изображение на датчике. Его главное преимущество заключается в том, что изображение, видимое пользователем, является максимально стабильным и четким, но оно не работает в приложениях, где невозможно создать расстояние между объективом и датчиком.

В зеркальных камерах используется объектив OIS

Статья по теме: Пять функций камеры, на которые следует обратить внимание в смартфонах

Второй тип — на основе сенсора , который, напротив, влияет на угол наклона сенсора изображения в ответ на стимул и имеет дополнительное преимущество, заключающееся в возможности регулировать фокусное расстояние между сенсором и объективом.Этот тип стабилизации может быть достаточно компактным, чтобы поместиться в небольшие предметы, такие как смартфоны, а также быть гораздо более доступным и практичным, поскольку он не позволяет пользователю носить с собой тяжелые и дорогие объективы камеры.

Серия iPhone 11: пример камер смартфонов с OIS на основе сенсора

OIS на основе сенсора также имеет свои недостатки. Поскольку изображение, проецируемое на датчик, еще не стабилизировано, негативные качества, такие как уменьшенная автофокусировка при слабом освещении, могут быть проблемой, особенно в случаях, когда есть заметная задержка в электронном видоискателе или изображении на экране. Эти типы стабилизаторов также сильно зависят от движения, скорости и размера объектива перед ними. Следовательно, чтобы в какой-то момент улучшить характеристики съемки на большом расстоянии и движение, объектив должен стать больше, а это невозможно на смартфоне с фиксированным объективом.

Когда можно использовать оптическую стабилизацию изображения

Хотя оптическая стабилизация изображения отлично работает, когда вы не пользуетесь штативом, она не так хороша при использовании штатива, поскольку специально разработана для случаев, когда присутствует дрожание камеры.Если включить его, когда камера стабильна, качество снимков снизится.

Кроме того, OIS не может компенсировать размытость изображения, вызванную движением объекта. Он будет реагировать только на движение в самой камере / объективе.

Если вы часто стреляете «от руки», вы не ошибетесь с OIS. Это функция камеры, которая поднимет фотографии вашего смартфона на ступень выше. Если вы помешаны на фотоаппарате или фотоаппарате, перед покупкой убедитесь, что ваш следующий смартфон поддерживает OIS. Не увлекайтесь только пикселями.

Часто ли вы используете OIS? Поделитесь с нами своим опытом в разделе комментариев ниже.

Связанные

AW-HE42, 3G SDI, оптический стабилизатор изображения, HDMI, GENLOCK, черный: Электроника

В настоящее время недоступен.

Мы не знаем, когда и появится ли этот товар в наличии.

Марка	Panasonic
Протокол подключения	433 МГц
Название модели	AW-HE42KPJ
Разрешение захвата видео	3 МП
Цвет	Черный

Что такое стабилизация сдвига сенсора и лучше ли она, чем оптическая стабилизация изображения (OIS)?

Стабилизация со сдвигом датчика появляется во всех моделях iPhone 13 и является крупнейшим нововведением в технологии стабилизации на телефонах буквально за десятилетие, поэтому вам может быть интересно, что такое стабилизация сдвига датчика и чем она отличается от оптической стабилизации изображения (OIS).

Что до сих пор использовалось в большинстве телефонов? Интересно, что стабилизация смещения сенсора — это технология, которая приходит в телефоны от цифровых зеркальных фотокамер.Как и OIS, он предназначен для стабилизации ваших фотографий и видео и устранения случайного дрожания руки, которое может привести к размытию фотографии. Но речь идет о том, как это достигается, и чтобы понять различия, мы должны взглянуть на конструкцию модуля камеры смартфона.

Внутри модуля камеры находятся два отдельных элемента: блок объектива и блок сенсора под ним. И вот отличия:

При оптической стабилизации изображения объектив может перемещаться или «плавать», регулируя свое положение до 1000 раз в секунду с помощью магнитов и катушек, которые направляют это движение.
При стабилизации сдвига датчика объектив не перемещается, а перемещается датчик, причем даже быстрее, со скоростью до 5000 регулировок в секунду. Регулировка прямо там, где происходит захват изображения, на датчике, приводит к улучшенным результатам.

Итак, теория сводится к тем крошечным электромагнитным приводам, которые с OIS перемещали линзу на основе данных с гироскопа, тогда как при смещении сенсора это сенсор, а не линза. Поскольку сенсор на самом деле легче линз, такой подход должен означать, что он быстрее корректирует движения.

Так что да, технически стабилизация сдвига датчика действительно лучше, чем OIS, но действительно ли она в 5 раз лучше, чем предполагает количество регулировок в секунду? Ну не совсем.

В ряде реальных тестов мы увидели, что реальная воспринимаемая разница в стабилизации очень минимальна, поэтому не ждите чего-то действительно революционного. Тем не менее, вы можете рассчитывать на постепенное улучшение, и нет, стабилизация сдвига сенсора не заменит стабилизаторы смартфона для этих энтузиастов видео, по крайней мере, пока.

iPhone 12 Pro Max стал первым в мире телефоном с IS со смещением сенсора. Изображение любезно предоставлено Jerry Rig Everything YouTube-канал

Также кажется, что эта технология требует немного больше места для модуля камеры, что может быть причиной того, что все четыре новые модели iPhone 13 имеют больший выступ камеры по сравнению с их предшественниками.Мы также по-прежнему ожидаем, что, несмотря на то, что все новые модели iPhone 13 поставляются со стабилизацией сдвига сенсора, они будут продолжать использовать сенсоры немного разных размеров, поскольку iPhone 13 Pro Max, вероятно, по-прежнему будет иметь самый большой сенсор, в то время как другие три модели будут иметь такой же размер сенсора. для основной камеры. Дизайн управления

и цифровая реализация быстрого поступательного оптического стабилизатора изображения с двумя степенями свободы для датчиков изображения в мобильных телефонах с камерой

2.2. Основные уравнения OIS

В этом разделе выводятся уравнения движения. Это начинается с определения кинетической и потенциальной энергии OIS, а затем применения уравнения Лагранжа для получения основных уравнений движения для OIS. Для формулировки кинетической и потенциальной энергий рассматриваются две массы. Как схематически изображено на, они представляют собой (1) основу изображения, к которой прикреплена система активных пикселей (APS) датчика изображения комплементарного металло-оксидного полупроводника (CMOS), и (2) линза и держатель линзы.Определены три разные координаты для захвата движения держателя объектива в оптической стабилизации изображения относительно земли при съемке фотографий при дрожании рук. Опорные координаты на земле определены как X _g Y _g Z _g, начало координат — O _g. В дополнение к X _g Y _g Z _g, есть две другие системы координат, X _i Y Y Z _i и X _l Y _l Z _l, которые крепятся к держателю датчика изображения, соответственно, к основанию датчика изображения и к объективу. Обратите внимание, что X _i Y _i Z _i фактически прикреплены к корпусу камеры, который нежелательно вибрирует при съемке фотографий с дрожанием рук, вызывая непреднамеренное смещение изображения. точки на основании, что в конечном итоге приводит к размытию изображения. Ожидается, что VCM, спроектированные и используемые в OIS, будут перемещать держатель линзы в соответствии с координатой X _l Y _l Z _l , в противоположном направлении, чтобы значительно компенсировать размытость изображения.Обратите внимание, что кинематическое ограничение, накладываемое четырьмя параллельными вертикальными проволоками, как показано на b и a, ограничивает движение держателя линзы в основном тремя степенями свободы (DOF), x _l, y _l и θ _z _l, относительно базы OIS.

Координаты и обозначения, описывающие динамику OIS; ( a ) 3-х мерный вид; ( b ) Вид сверху сверху; ( c ) Электромагнитные силы на центроид держателя линзы.,

(2)

где a _o _i и θ¨oi обозначают поступательное и угловое ускорения основы изображения соответственно. Применяемое уравнение Лагранжа [15] имеет следующий вид:

ddt (∂L∂ri˙) −∂Lri = Qi, i = 1,2, 3,

(3)

где r _i и Q _i — обобщенные координаты и силы / моменты, соответственно, а лагранжиан L равен

где v _o, T и U — скорость держателя линзы относительно инерционной рамки, кинетическая и потенциальная энергии соответственно.Кинетическая энергия возникает из-за движения держателя линзы, в то время как потенциал индуцируется отклоненными параллельными проводами в OIS, как показано на a. Учитывая, что держатель линзы движется в подвижной рамке, X _i Y _i Z _i, лагранжиан больше не является уравнением (4). Предположим, что база изображения имеет поступательную скорость V относительно наземных координат X _g Y _g Z _g, таким образом, 7 v

27 v ₀ = V + v ₁, где v ₁ — скорость данной массы ( d м ) линзы и держателя линзы относительно к базе изображения в файле.Лагранжиан в уравнении (4) принимает вид

L ′ = 12mv12 + mv1 · V + 12mV2 − U,

(5)

где

v1 · V = d (V · r) dt − dVdt · r = d (V · r) dt − W · r.

(6)

В приведенном выше уравнении (6) r — это смещение держателя линзы относительно основы изображения. W — ускорение базы изображения в координатах земли X _g Y _g Z _g.Для неинерциальной системы отсчета с поступательной скоростью относительно инерциальной системы лагранжиан имеет вид

L ′ = 12mv12 + md (V · r) dt − mW · r + 12mV2 − U,

(7)

где опущены некоторые термины, зависящие только от времени. Кроме того, держатель линзы, возможно, немного поворачивается относительно основы изображения из-за асимметричного механизма, и v ₁ = v + Ω × r . Таким образом, лагранжиан окончательно можно сформулировать как

L = T − U = 12mv2 + md (V · r) dt + mv · Ω × r + 12m (Ω × r) 2 − mW · r + 12mV2 − U.

(8)

где m v ² и m W · r — две поступательные кинетические энергии, обусловленные поступательным движением, а m v ·

27 Ω

27 Ω × r и m ( Ом × r ) ² — кинетические энергии вращения. .

(12)

Кинетическая энергия и потенциальная энергия для линзы и держателя линзы могут быть получены, соответственно, как

T = ∫ (12v2 + d (V · r) dt + v · Ω × r + 12 (Ω × r) 2 − W · r + 12V2) dm,

(13)

U = 12k (xl2 + yl2) + 12kθθzl2 + gylm.

(14)

Уравнения (9) — (12) затем подставляются в уравнения (13) и (14) для получения полных выражений T и U , после чего применяется уравнение Лагранжа ( 3), давая уравнения движения по осям x -, y — и θ _z (качение) как

(x¨i + x¨l − θ˙yi2xl − θ˙zi2xl + θ¨yizl − θ¨ziyl + θ˙xiθ˙zizl + θ˙xiθ˙yiyl + 2θ˙yiz˙l − 2θ˙ziy˙l ) m + (θ˙xiθ˙zi + θ¨yi) Iz + θ˙xiθ˙yi − θ¨zi − θ¨zl (Ixsin θzl + Iycos θzl) — [θ˙yi2 + (θ˙zi + θ˙zl) 2 ] (Ixcos θzl − Iysin θzl) = Fxcos θzl − Fysin θzl − kxxl − cxxl˙,

(15)

(y¨i + y¨l − θ˙xi2yl − θ˙zi2yl + θ¨zixl − θ¨ xizl + θ˙yiθ˙zizl + θ˙xiθ˙yixl + 2θ˙zix˙l − 2θ˙xiz˙l) m + (θ˙yiθ˙zi − θ¨xi) Iz− [θ˙xi2 + (θ˙zi + θ ˙zl) 2] (Ixsin θzl + Iycos θzl) + (θ¨zi + θ¨zl + θ˙xiθ˙yi) (Ixcos θzl − Iysin θzl) = Fycos θzl + Fxsin θzl − kyyl − cyyl˙ − mg, 9000

(16)

(Ixcos θzl − Iysin θzl) (y¨i + y¨l − θ˙xi2yl − θ˙zi2yl + θ¨zixl − θ¨xizl + θ˙yiθ˙zizl + θ˙xiθ˙yixl + 2θ˙zix˙l − 2θ˙xiz˙l) — (Ixsin θzl + Iycos θzl) (x¨i + x¨l − θ˙yi2xl − θ˙zi2xl + θ¨yizl − θ¨ziyl + θ˙xiθ˙zizl + θ˙xiθ˙yiyl + 2θ˙yiz˙l − 2θ˙ziy˙l) + (Ixzcosθzl − Iyzsin θzl) (θ˙yiθ˙zi − θ¨xi) — (Ixzsin θzl + Iyzcos θzl) (θ˙xiθ˙ zi + θ¨yi) + (θ˙yi2 − θ˙xi2) (Ixxsinθzlcosθzl + Ixy (cos2θzl − sin2θzl) −Iyycosθzlsinθzl) + (θ¨zi + θ¨zl) Iθ + θ˙xiθlθ1 2Ixysinθzlcosθzl) −θ˙xiθ˙yi (Ixxsin2θzl + Iyycos2θzl + 2Ixysinθzlcosθzl) = Mθ − kθθzl − cθθ˙zl,

(17)

где x , y и θ _z фиксируют поступательные и вращательные движения держателя линзы в X _i Y _{i Z17 я}. Обратите внимание, что, как указывалось ранее, держатель объектива неподвижно удерживается относительно основы изображения вдоль z , θ _x и θ _y четырьмя параллельными проволоками, как показано на. Следовательно, трех уравнений движения в уравнениях (15) — (17) достаточно, чтобы описать динамику держателя линзы. Также в уравнениях (15) — (17), I _{x x}, I _{y y} и I _θ — моменты инерции держателя объектива, в то время как I _{x y}, I _{x z} и I _{y z}, являются массовым произведением инерции держатель объектива вокруг его центра тяжести по оси x -, y — и z -.Ix = ∫mxdmdm и Iy = ∫mydmdm — это первые массовые моменты инерции относительно осей x и y соответственно. k _x, k _y и k _θ — эквивалентная жесткость пружины четырехпроводной подвески, соответственно, вдоль x -, y и оси вращения в OIS, в то время как c _x, c _y и c _θ являются эквивалентным демпфированием пружины четырехпроводной конструкции подвески. F _x, F _y и M _θ — сила и момент, создаваемые VCM в OIS. Также обратите внимание, что на основании факта близкой симметрии в структуре OIS между направлениями x и y -направлений, k _x принимается равным k _y, c _x равно c _y и I _{x x} равно I _{y y}. Более того, эта симметрия также приводит к почти нулевому массовому произведению инерции и нулевым первым массовым моментам инерции держателя линзы в направлениях x и y . В связи с тем, что поступательное и вращательное смещения держателя линзы относительно основы изображения малы, расстояние между основанием изображения и держателем линзы, z _l, предполагается постоянным и определяется конструкцией. Таким образом, члены z˙l и z¨l считаются нулями в уравнениях (15) — (17), что дает

(x¨i + x¨l) m + cxxl˙m + [kx − m (θ˙yi2xl − θ˙zi2)] xl − 2θ˙ziy˙lm + (θ˙xiθ˙yi − θ¨zi) ylm + ( θ¨yi + θ˙xiθ˙zi) zl m = Fxcos θzl − Fysin θzl,

(18)

(y¨i + y¨l) m + cyyl˙m− (θ˙xi2 + θ˙zi2) ylm + 2θ˙zix˙lm + (θ¨zi + θ˙xiθ˙yi) xlm + (θ˙yiθ˙zi − θ¨xi) zlm + kyyl + mg = Fycos θzl + Fxsin θzl,

(19)

( θ¨zi + θ¨zl) Iθ + cθθ˙zl + kθθzl = Mθ.

(20)

Обратите внимание, что ненулевое значение θ _z _l не изменяет точку формирования изображения на датчике изображения и фактически является небольшим из-за характера четырех параллельных проводов. Таким образом, последующие усилия, посвященные разработке контроллера, могут быть сосредоточены на системе с динамикой, предписанной уравнениями (18) и (19). Другими словами, разработанная OIS рассматривается в первую очередь как имеющая 2 степени свободы (DOF), x и y , для управления и последующей стабилизации изображения, игнорируя ограниченное движение вдоль дополнительной степени свободы крена, захвачено здесь θ _z _l.Управляющие динамические уравнения (18) и (19) могут быть преобразованы в систему из 2 степеней свободы для управления в виде

Mq¨l + Mq¨i + Cq˙l + Kql + N + G = TF,

(21)

где qi = [xiyi] T и ql = [xlyl] T фиксируют поступательное движение держателя линзы и основы изображения соответственно. Обратите внимание, что qi = [xiyi] T фактически захватывает компоненты, связанные с x и y в r , как определено в a. C , K и M — это матрицы, содержащие члены коэффициента демпфирования и силы Кориолиса. К — жесткость пружины. M представляет собой массовые матрицы. N содержит центробежные силы. G = [0mg] T улавливает гравитационный эффект. F = [FxFy] T — электромагнитные силы, создаваемые VCM для приведения в действие держателя линзы, чтобы преодолеть размытость изображения, вызванную дрожанием руки. F _x и F _y на самом деле являются обобщенными силами в Q _i в уравнении Лагранжа (3).Обратите внимание, что F уже предписано уравнением (1). Выражения других членов в уравнении (21) следующие:

C = [cx − 2mθ˙zi2mθ˙zicy],

(23)

K = [kx − m (θ˙yi2 + θ˙zi2) m (θ˙xiθ˙yi − θ¨zi) m ( θ¨zi + θ˙xiθ˙yi) ky − m (θ˙xi2 + θ˙zi2)],

(24)

N = [m (θ˙xiθ˙zi + θ¨yi) zlm (θ˙ yiθ˙zi − θ¨xi) zl],

(25)

T = [cos θzlsin θzl0 − sin θzlcos θzl0001],

(26)

где T — матрица преобразования из-за небольшого ненулевого значения θ _z _l, вызванного неравными электромагнитными силами [FxFy] T на держателе линзы. Обратите внимание, что все члены в уравнениях (23) — (26) в зависимости от θ _z _l могут быть вычислены на основе уравнения (20). После успешного получения управляющего динамического уравнения (21) в следующем разделе разработан контроллер на основе выведенного уравнения (21) для достижения стабилизации изображения путем перемещения держателя объектива в желаемое положение при съемке фотографий с дрожанием рук.

Что такое оптимальный стабилизатор изображения (OIS)?

Все камеры Panasonic имеют оптический стабилизатор изображения или OIS.OIS компенсирует дрожание рук и движение камеры во всех четырех направлениях: вверх, вниз, влево и вправо. Гироскопический датчик обнаруживает крошечные движения камеры и перемещает линзу OIS в противоположном направлении, чтобы направить изображение на датчик изображения. Это уменьшает размытость изображений, которая обычно возникает в результате движения камеры.
Оптический стабилизатор изображения особенно эффективен при съемке с увеличением на расстоянии от объекта. Использование большого увеличения (масштабирования) преувеличивает эффект движения камеры, вызывая повышенное размытие изображения.OIS компенсирует это движение, создавая четкое изображение.
Компания Panasonic первой представила два режима оптической стабилизации изображения в наших цифровых камерах. Mode1 постоянно отслеживает движение камеры даже при кадрировании кадра (перед съемкой). Mode2 компенсирует движение камеры только при нажатии кнопки спуска затвора (при захвате изображения).
Режим OIS 1 будет постоянно компенсировать движение камеры, даже при кадрировании объекта. Это полезно, если у вас трясущиеся руки и при использовании большого уровня увеличения.Легче увидеть объект в видоискателе или на ЖК-экране. У Mode1 есть недостаток, заключающийся в том, что объектив OIS может не перемещаться из одного крайнего направления в другое вовремя, чтобы компенсировать это при съемке фотографии. В этом отношении он может быть менее эффективным, чем Mode2
OIS Mode2 удерживает линзу OIS в центре при кадрировании объекта. Когда кнопка спуска затвора нажата, OIS рассчитывает движение и компенсирует его. Поскольку объектив OIS находится в центральном положении, он имеет меньшее расстояние для перемещения к любому из крайних точек изображения и лучше компенсирует любое движение камеры.Это наиболее эффективный режим для стабилизации изображения, но оптическая стабилизация изображения недоступна для помощи в кадрировании объекта.
Оптическая стабилизация изображения и стабилизация со сдвигом датчика — Photoxels
Когда мы держим камеру в руке и нажимаем кнопку спуска затвора, чтобы сделать снимок, мы даже немного перемещаем камеру. Это «дрожание камеры» часто приводит к нечеткому изображению. Стабилизация изображения (I.S.) — это технология, которая либо перемещает линзу (Optical I.S.) или датчик изображения камеры (Sensor-shift I.S.), чтобы компенсировать дрожание камеры и уменьшить или устранить размытие.
Но один лучше другого? Вы могли бы так подумать, читая обсуждения на некоторых форумах. Есть — это , разница в том, как они работают, но нет лучше I.S. У каждого есть свои сильные и слабые стороны.

Оптическая стабилизация изображения
Как следует из названия, Optical I.S. — это технология стабилизации изображения, основанная на оптике объектива: оптическая стабилизация изображения смещает элемент объектива внутри объектива, чтобы компенсировать дрожание камеры.
Pro: поскольку он основан на объективе, он может стабилизировать изображение, проецируемое объективом на датчик изображения, и, следовательно, изображение, которое вы видите на экране. Это упрощает компоновку и кадрирование сцены, особенно при использовании длинного телеобъектива.
Pro: оптический стабилизатор изображения можно оптимизировать для каждого объектива.
Con: оптический I.S. основан на объективе, поэтому, если вам нужна стабилизация изображения в конкретном объективе, вам необходимо приобрести I.S. версия этого объектива. Объектив с I.С. может быть намного дороже своего аналога без И.С.
Стабилизация изображения со смещением сенсора
Как следует из названия, сенсор смещения I.S. — это технология стабилизации изображения, основанная на датчике изображения камеры: стабилизация изображения со сдвигом датчика перемещает датчик изображения внутри камеры, чтобы компенсировать дрожание камеры.
Pro: Датчик-сдвиг I.S. находится внутри камеры, поэтому любой объектив, который вы прикрепляете к камере, автоматически использует встроенную стабилизацию, потенциально экономя вам мега баксы от необходимости покупать I.С. вариант линзы.
Con: поскольку он основан на датчике, он не может стабилизировать изображение, проецируемое объективом на датчик изображения, и, следовательно, изображение, которое вы видите на экране. Стабилизация вступает в силу только тогда, когда вы нажимаете кнопку спуска затвора, чтобы сделать снимок. Поэтому, когда вы смотрите в экран, могут быть моменты, когда вам будет сложно правильно скомпоновать и кадрировать сцену. Это особенно верно при использовании длиннофокусного телеобъектива: любое небольшое движение с вашей стороны будет увеличиваться, а объект перемещается на экране беспорядочно.
Вы обнаружите, что большинство зеркалок используют Optical I.S. хотя есть пара, которые используют Sensor-shift I.S. У меня нет предпочтений в любом случае, хотя я понимаю, насколько привлекательной может быть возможность прикрепить любой объектив к камере и автоматически получить стабилизацию изображения (например, сенсорную стабилизацию изображения). Если у вас ограниченный бюджет и вы планируете купить несколько объективов для цифровой зеркальной камеры, тогда Sensor-shift I.S. может быть путь. Большинству профессионалов все равно, и они покупают все необходимое для работы оборудование.
На компактных цифровых камерах, где вы не можете поменять объектив, оптический I.S. определенно имеет преимущество, так как он может стабилизировать изображение на экране. По этой причине я считаю, что Optical I. S. предпочтительнее для цифровых фотоаппаратов с суперзумом. На других камерах не имеет значения, будет ли I.S. является оптическим или сенсорным.
Когда I.S. Не вопросы
Если вы всегда используете штатив для съемки, например для пейзажной фотографии, затем И.С. для тебя это не важно.На самом деле вам нужно повернуть I.S. выключен, когда камера установлена на штатив, иначе сам механизм может вызвать непреднамеренное размытие!
Учтите также, что никакое количество I.S. (оптического или сдвига датчика) может быть достаточно для стабилизации камеры с суперзумом или длинного телеобъектива при максимальном увеличении объектива, поэтому о том, чтобы держать камеру рукой, не может быть и речи. После использования штатива необходимо повернуть I.S. (оптический или сенсорный) выключен.
Если вы всегда снимаете при ярком освещении, будь то на улице, на улице, со вспышкой или в хорошо освещенной студии, скорость затвора, которую использует камера, достаточно велика, так что дрожание камеры не играет роли.
Связанные
Стабилизация фотографий со сдвигом датчика доступна для всей линейки iPhone 13 Pro, в отчете утверждается
AppleInsider поддерживается своей аудиторией и может получать комиссию как ассоциированный и аффилированный партнер Amazon за соответствующие покупки. Эти партнерские отношения не влияют на наши редакционные материалы.
Apple может ввести оптическую стабилизацию изображения со сдвигом сенсора для сверхширокоугольных объективов линейки «iPhone 13 Pro» позже в 2021 году, утверждают источники в цепочке поставок.
В настоящее время только iPhone 12 Pro Max поддерживает стабилизацию при сдвиге сенсора. Но DigiTimes теперь сообщает, что эта функция может появиться на «новых моделях iPhone», выпущенных в 2021 году, со ссылкой на отраслевые источники.
«Apple, как сообщается, обновит сверхширокоугольные объективы задних камер для новых моделей iPhone, которые будут выпущены во второй половине 2021 года, за счет использования OIS со смещением датчика (оптическая стабилизация изображения) и автоматической фокусировки (AF)», — говорится в отчете. .
Это говорит о том, что стабилизация сдвига датчика будет представлена как минимум еще на одной модели, возможно, на iPhone 13 Pro более высокого класса.«Однако DigiTimes не указывает, и вся линейка iPhone 12 включает сверхширокоугольные линзы. В любом случае новые линзы также будут иметь автоматическую фокусировку», — добавило издание.
Оптическая стабилизация изображения со сдвигом сенсора стабилизирует сенсор камеры, а не ее объектив, обеспечивая лучшее качество фотографий и улучшенную стабилизацию изображений. Apple представила эту функцию в своей линейке iPhone в 2020 году на широкоугольном объективе iPhone 12 Pro Max.
Apple описывает эту функцию как функцию, которая была «только на цифровых зеркальных фотокамерах» до iPhone 12 Pro Max.«Снимаете ли вы видео своих детей, когда вы преследуете их по парку, или держите iPhone за окном на ухабистой дороге, вы получите более точную стабилизацию, чем когда-либо», — говорится на сайте компании.
В дополнение к улучшенной стабилизации аналитик TF Securities Минг-Чи Куо недавно прогнозировал, что новая линейка iPhone также будет включать дисплеи ProMotion с частотой 120 Гц, сканеры LiDAR и многое другое.
No related posts.
