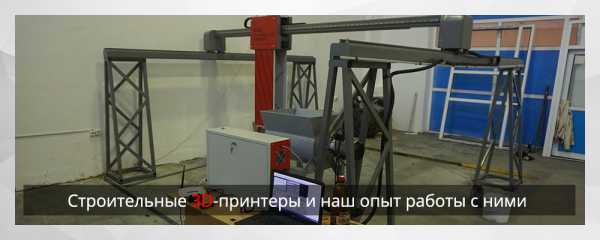

Строительные 3D-принтеры и наш опыт работы с ними / Top 3D Shop corporate blog / Habr


3D-печать в строительстве


Строительные 3D-принтеры представляют собой инженерные устройства, создающие конструктивные элементы зданий, малые архитектурные формы или целые строения послойно — так же, как любой 3D-принтер печатает объекты из пластика или другого материала.


От обычного 3D-принтера строительный отличается используемым материалом и размерами — рабочей поверхностью ему служит участок стройплощадки или цеха, а печатает он цементной смесью.
Есть и конструктивные отличия, обусловленные спецификой материала — в частности, в строительном 3D-принтере нет необходимости в нагревающем элементе. Такие аппараты позволяют быстро и без лишних сложностей печатать объекты почти любых заданных форм, для обычного серийного строительства просто невозможных, с использованием стандартных смесей.

Начало


Нам интересно любое перспективное применение 3D-принтеров, так что, как только в сети начала появляться информация о применении 3D-печати в строительстве, мы оперативно нашли занятых этим людей и договорились о сотрудничестве. Особенно приятно было узнать, что в России есть компании, основательно занимающиеся строительными 3d-принтерами, и производят очень качественный продукт.

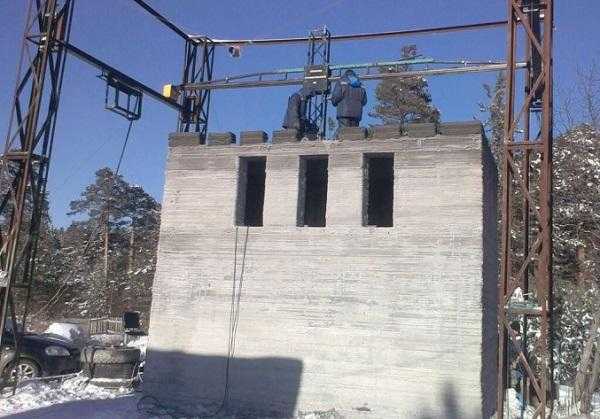

В России пионером 3D-печати в коммерческом использовании стала фирма СпецАвиа. Её персоналом был разработан и опробован прототип строительного 3D-печатного аппарата и осуществлена пробная печать.


Мы договорились о сотрудничестве, и командировали сервисного инженера в Ярославль для обучения, где тот узнал много полезного. В программу обучения вошли, в частности:

  • Краткий вводный курс по интерфейсу и функционалу управляющего софта
  • Инструктаж по алгоритму работы в программе SheetCam, конвертирующей файлы в послойный формат воспринимаемый принтером
  • Инструктаж по управлению принтером в программе Mach 3, непосредственно в процессе печати
  • Калибровка — выставление нулевых точек в разных областях печатного поля
  • Регулировка подачи бетона во время печати
  • Инструктаж по эксплуатации и сервису механической части принтера
  • Решение возможных неисправностей
  • Подготовка рабочих смесей


Первые шаги на практике


Получив первый заказ в этой области, мы отправили нашего сотрудника к покупателю — в Казахстан, для установки первого строительного 3D-принтера S-6045 и обучения персонала заказчика работе с ним.

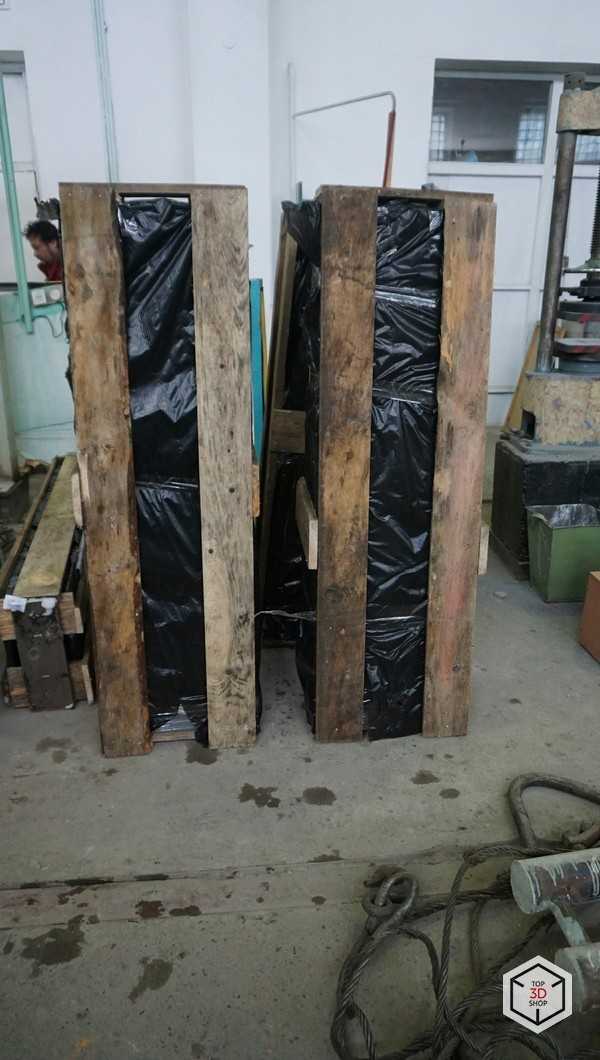

Перед отправкой оборудования необходимо убедиться в надежности упаковки. Транспортные компании не всегда бережно обращаются с грузами, лучше лишний раз не рисковать — в нашем случае, при перевозке лишь отошло несколько контактов, но и это стоило нервов и нескольких часов времени, о чём ниже. Если же при перевозке что-то сломается, издержки могут быть значительно серьезнее.

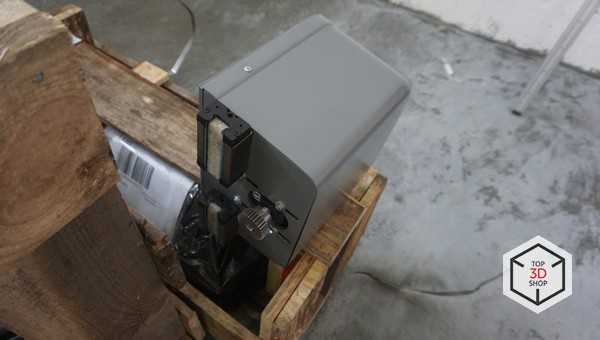

В первые дни командировки наш сотрудник сверял комплектность доставленного оборудования, производил замеры помещения для расчета установки, согласовывал с представителями заказчика расположение будущего принтера, вводил их в курс запланированных работ и начал установку.
Была сделана разметка под установку и высверлены отверстия в полу под стойки.

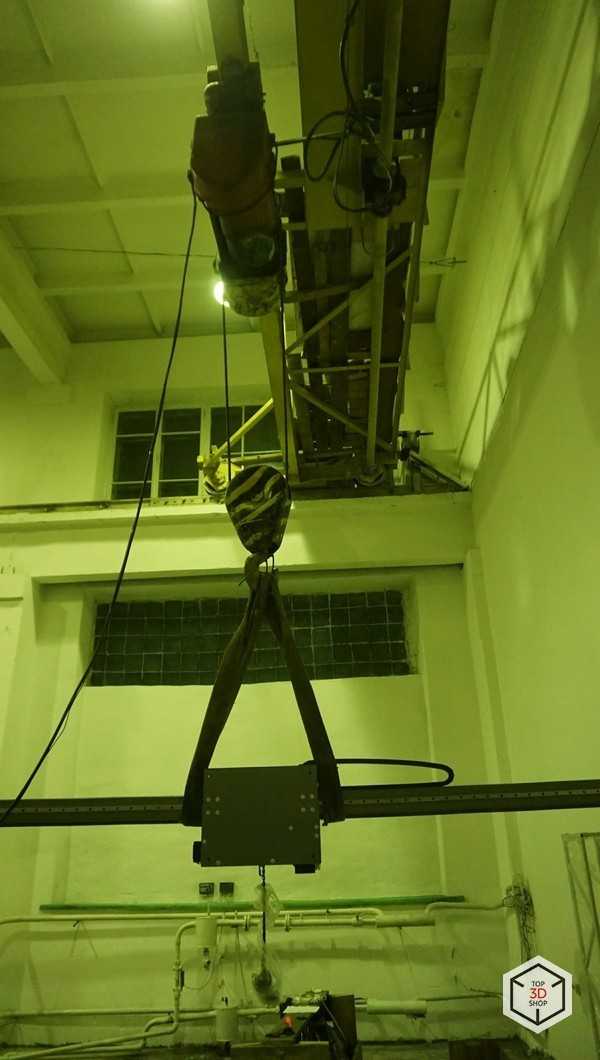

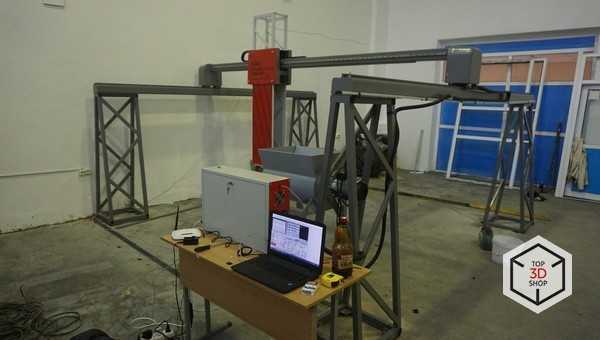

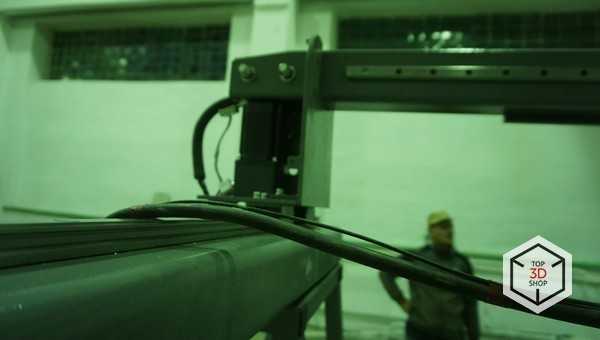

После проведения подготовительных работ и установки стоек настала очередь монтажа несущих балок. Элементы конструкции весьма увесистые и для такой работы нужно несколько человек, о чём тоже лучше договориться с заказчиком заранее, иначе неизбежны проволочки. Люди, в конце концов, нашлись и всё было сделано.
Ещё одна сложность, которая может возникнуть при установке строительного 3D-принтера — неровный пол. При отсутствии ровной плоскости качество печати вряд ли будет хорошим. Очевидный выход из этой ситуации — выравнивание пола, — на этапе установки принтера вряд ли возможен. На это просто нет времени.

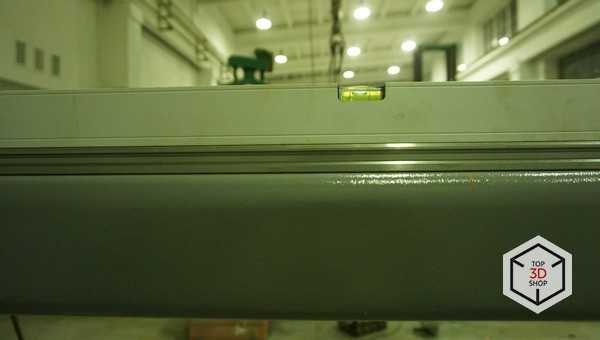

Именно такой сюрприз, а именно — значительный крен пола, мы и обнаружили проведя нивелировку.

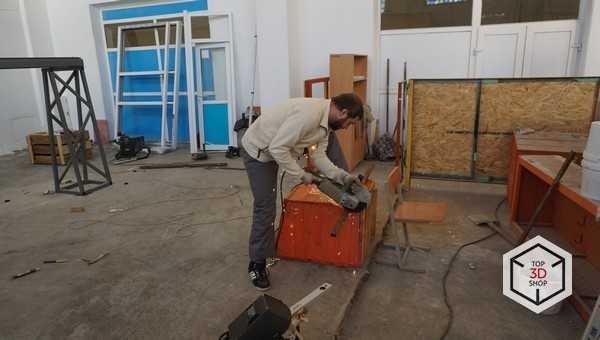

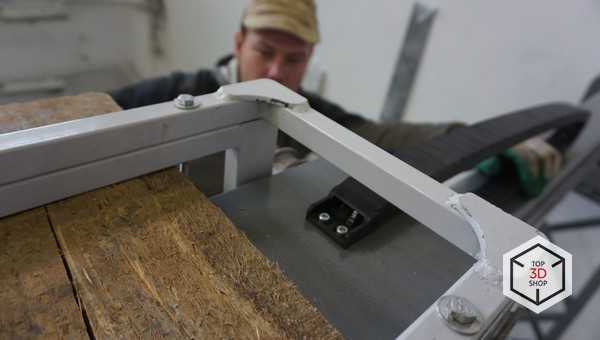

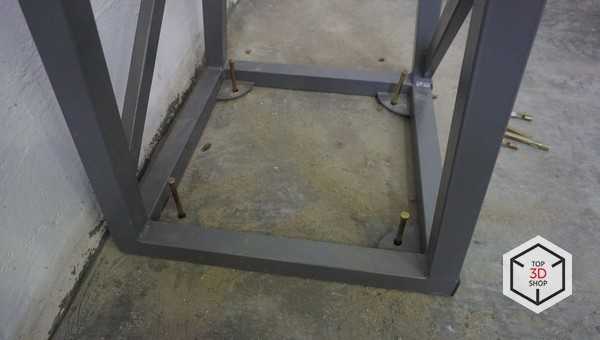

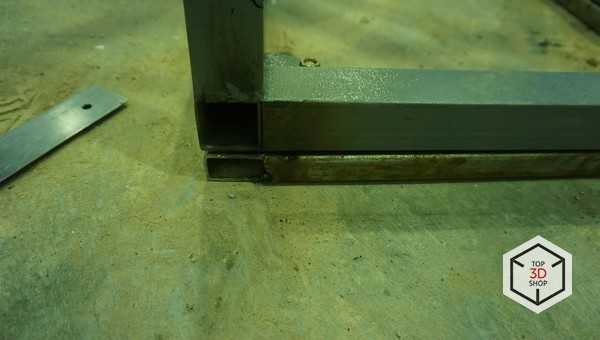

Было решено сварить рамки из стального профиля, которые компенсировали бы неровность.
Это тоже заняло некоторое время. В конце концов, был привезен необходимый профиль, должным образом нарезан и сварен.

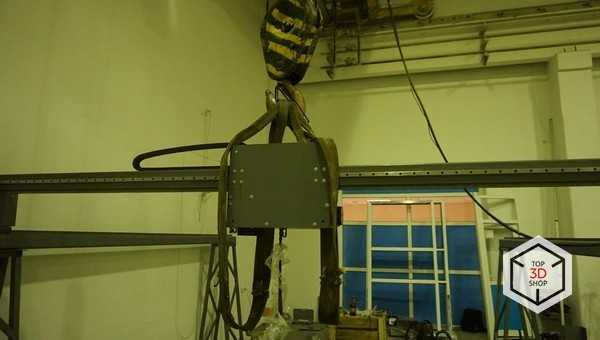

Для установки выравнивающих рамок, смонтированные уже стойки с балками пришлось поднимать строительным краном.

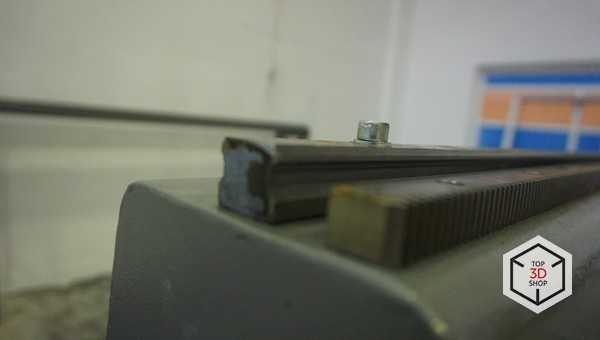

Были смонтированы суппорты и подшипники для них, после чего пришла очередь портальной балки. Тут снова пригодилась помощь строительного крана, но с ним пришлось повозиться — из-за конфигурации помещения и особенностей конструкции крана, пришлось подниматься к потолку и отключать концевики, ограничивающие его, крана, подвижность. Потолок там около 15 метров.

Монтаж стрелы экструдера и управляющих ею эксцентриков занял некоторое время — сварные швы на самой стреле мешали соединению со стыковочными пазами платформы. Пришлось выравнивать с помощью болгарки.

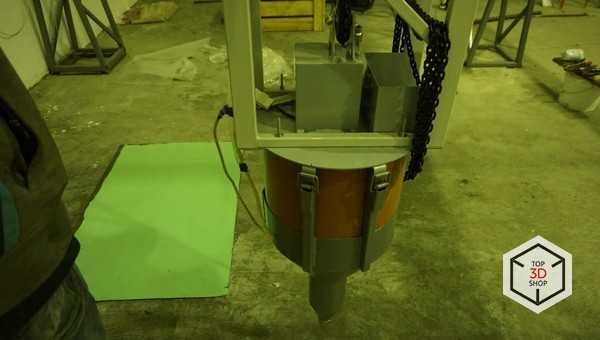

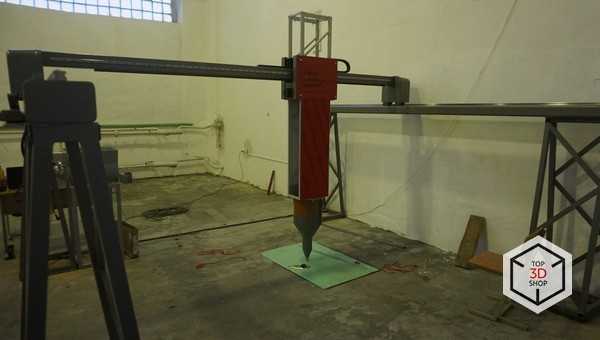

На заключительном этапе были подтянуты все соединения, смонтирован экструдерный бункер и опциональная часть конструкции — бетономешалка.
Подключение цепей питания и управления не сразу прошло гладко. Однако, на письмо с запросом, отправленное в Ярославль, в СпецАвиа отреагировали оперативно, предоставив все необходимые рекомендации по подключению, несмотря на закончившийся уже рабочий день.

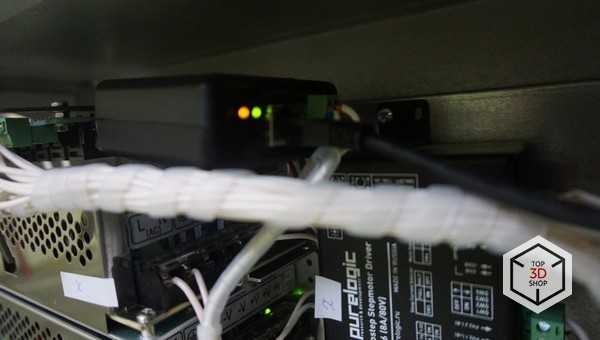

В ходе проверки выяснилось, что при транспортировке отошли контакты на одной из плат системы. После восстановления контактов всё заработало.
После подключения и проверки соединения были смонтированы пресс-масленки на все подшипники, защитные щитки эксцентриков стрелы и комплектные таблички, на чём непосредственно монтаж и завершился.

Далее — установка и настройка программного обеспечения, проверка функционала. Монтаж подложки для свисающих проводов соединяющих подвижные части — она не предусмотрена комплектом поставки, но мы идем навстречу клиентам.

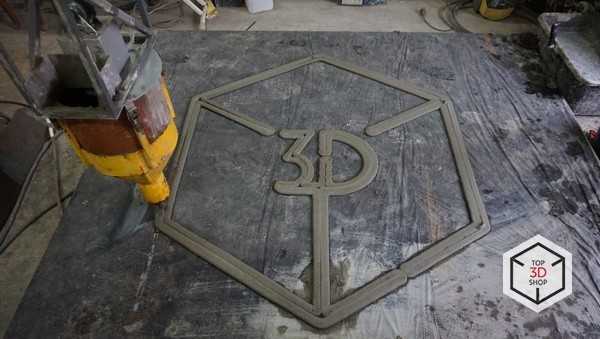

Обучение персонала заказчика обращению с принтером в процессе пробного запуска.
Заказчик решил испытать смесь собственного авторства, вопреки нашим рекомендациям. Что ж, хозяин — барин. Раствор, вполне ожидаемо, пополз. Однако, сам принтер работает штатно и к нам никаких претензий нет.
В процессе обучения персонала клиента работе с программным обеспечением, мы хотели продемонстрировать работу 3D-принтера с правильной смесью, но ингредиентов для новой смеси не оказалось.

Кстати, о смесях:

Обучение персонала и сдача объекта прошли максимально позитивно. Представители заказчика остались полностью удовлетворены поставленным и установленным оборудованием и довольны сотрудничеством.


Это был полезный опыт. Мы обозначили для себя несколько граблей, на которые второй раз уже не наступим — а это сделает дальнейшую работу приятнее и эффективнее. Несомненно, строительное 3D-печатное оборудование — это очень интересная область деятельности, как в части получаемого результата, так и в том, что требует максимум изобретательности и нестандартного подхода от занимающихся ею.

Хотите больше интересных новостей из мира 3D-технологий?

Подписывайтесь на нас в соц. сетях:



habr.com

Строим дом с помощью 3D-принтера: обзор компаний и перспективы

Строительная 3D-печать – одно из самых неоднозначных, но быстроразвивающихся направлений в области аддитивных технологий. В создании 3D-принтеров для укладки строительных смесей соревнуются инженеры со всего мира, а проекты варьируются от неказистых, возведенных на скорую руку сарайчиков до многоэтажных домов.
Сегодня мы отдадим дань наиболее известным именам в области аддитивных строительных технологий и попытаемся разобраться что же такое строительная 3D-печать, как она применяется, и чего стоит ожидать в будущем.

Contour Crafting

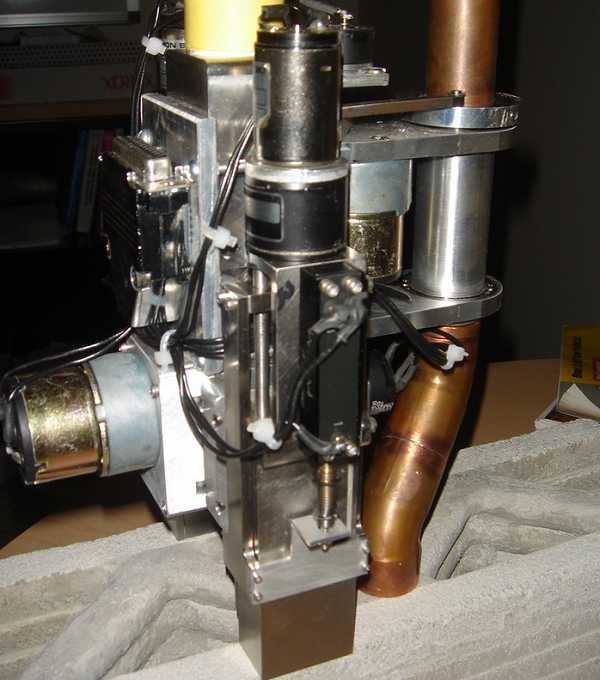

Одним из основателей современных технологий строительной 3D-печати считается профессор Берох Хошневис. Уроженец Ирана, Берох переехал в США и в настоящее время входит в деканат Университета Южной Калифорнии (USC), а также тесно сотрудничает с NASA. Профессору Кошневису принадлежит авторство технологии Contour Crafting, так или иначе послужившей основой для альтернативных разработок: строительная смесь наносится с помощью экструдера, установленного на подвижной портальной конструкции.

Полноценная версия технологии предусматривает полностью автоматизированный процесс, включая установку арматуры и коммуникаций во время печати с помощью роботов-манипуляторов. Работы над технологией ведутся с 1995 года, однако практических результатов мало, либо же они держатся в секрете. Дело в том, что одним из спонсоров исследований выступают ВМС США, заинтересованные в технологии автоматизированного строительства военных баз. С 2010 года наработками команды заинтересовалась и NASA, нуждающаяся в подходящей методике строительства лунных и марсианских колоний.
Кошневис же успел обвинить в краже технологий китайскую строительную компанию WinSun (см. ниже), стремительно укрепляющую позиции на коммерческом рынке.

D -Shape

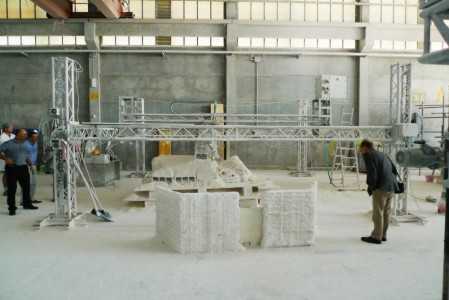

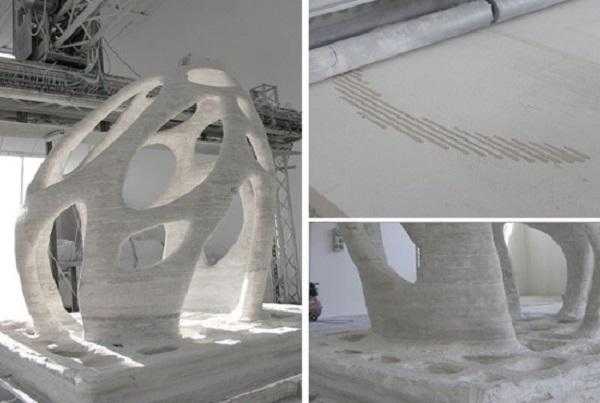

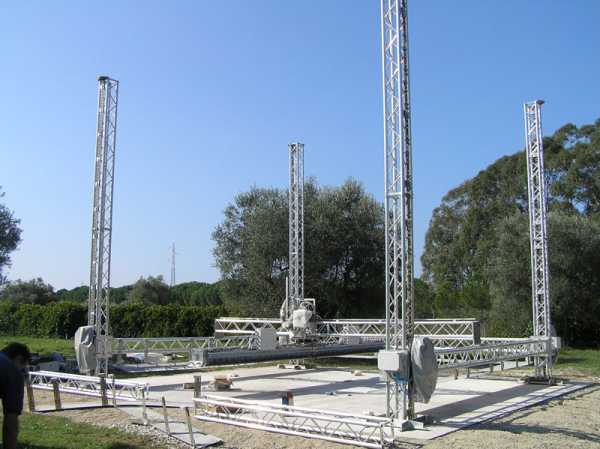

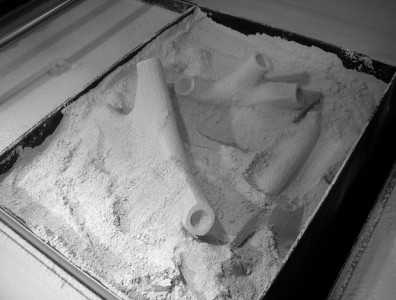

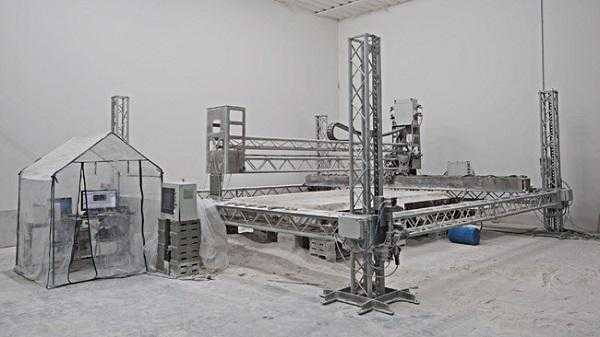

Один из наиболее необычных вариантов строительной 3D-печати, разработанный итальянским инженером Энрико Дини. В отличие от конкурентных установок, 3D-принтер D-Shape не использует позиционируемый по трем осям экструдер, а полагается на целый массив из 300 сопел, закрепленный на подвижной платформе.

Рабочая площадь в текущей версии составляет 6х6 метров. Технология скорее напоминает струйную печать, а массив используется для нанесения связующего агента на слои песка. Первая модель принтера, запатентованная в 2006 году, печатала эпоксидными смолами, но такой подход вызвал немало технических трудностей и был оставлен. Новая версия, запатентованная в 2008 году, использует в качестве байндеров оксиды металлов и хлорид магния.
Теоретически технология позволяет добиваться высокой скорости печати, однако на практике возникают ограничения из-за медленного отверждения материала – для полного схватывания требуются примерно одни сутки. С другой стороны, остаточный материал выступает в роли опоры, частично снимая механическую нагрузку со свежих слоев. Хотя Дини не оставляет надежд на коммерциализацию своей технологии, самым внушительным примером практической печати пока что остается цельная скульптура под названием «Радиолярия» размером 3х3х3 метра.

«StroyBot » Андрея Руденко

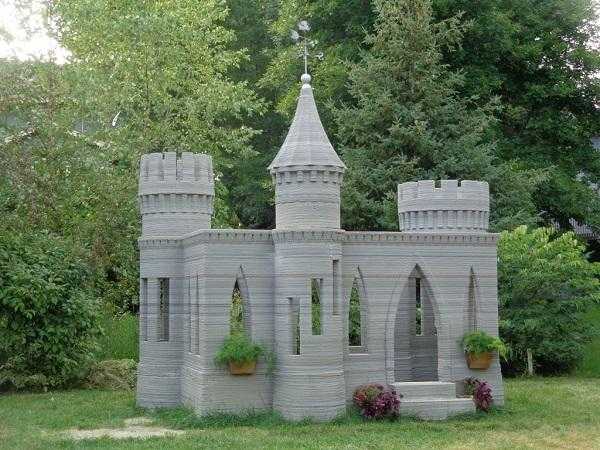

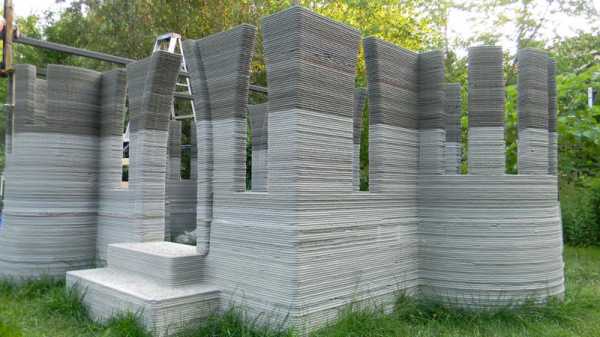

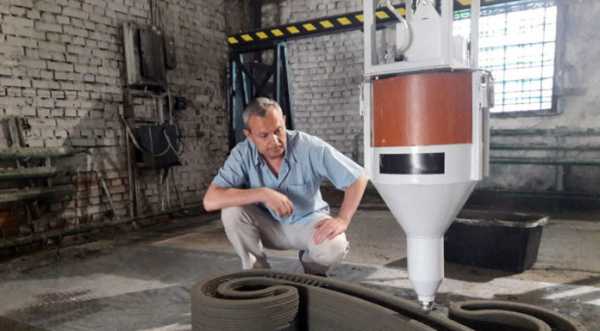

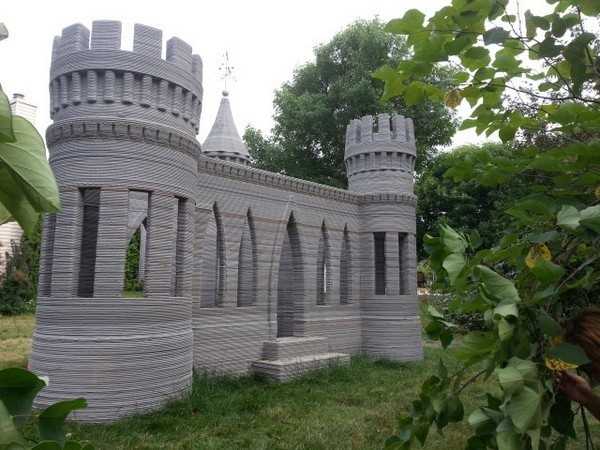

Андрей Руденко по праву занимает место одного из первопроходцев строительной 3D-печати. Талантливый инженер, переехавший в Миннесоту, впервые привлек внимание проектом миниатюрного сказочного замка, изготовленного с помощью 3D-принтера собственной конструкции под названием «СтройБот».

Путь разработчика оказался тернистым, причем главные проблемы заключаются не в технологии, а вездесущей бюрократии. Столкнувшись с красной лентой в США и не питая особых иллюзий насчет российского рынка, Андрей нашел поддержку в лице Льюиса Якича – калифорнийского предпринимателя и владельца филиппинской гостиницы Lewis Grand Hotel. Там-то Руденко и продемонстрировал возможности своей технологии в полной мере, напечатав пристройку площадью 130м² с несколькими спальнями, всеми необходимыми коммуникациями и даже джакузи (см. видео ниже). В качестве расходного материала был использован геополимерный бетон из вулканического пепла. Проект уникален еще и тем, что гостиничное крыло стало первым в мире эксплуатируемым 3D-печатным объектом. Подробнее о наработках Андрея Руденко можно узнать в личном блоге изобретателя на 3Dtoday.

Спецавиа

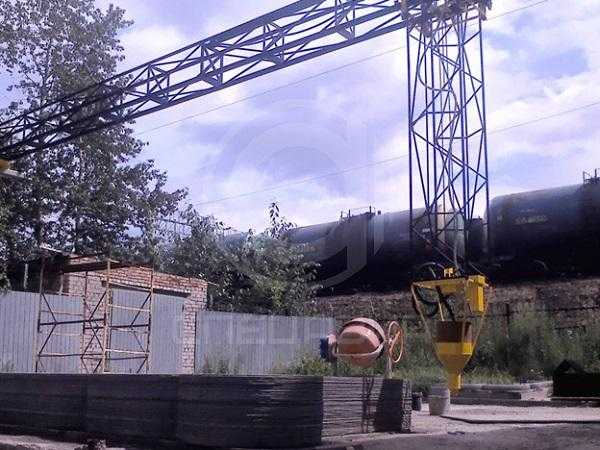

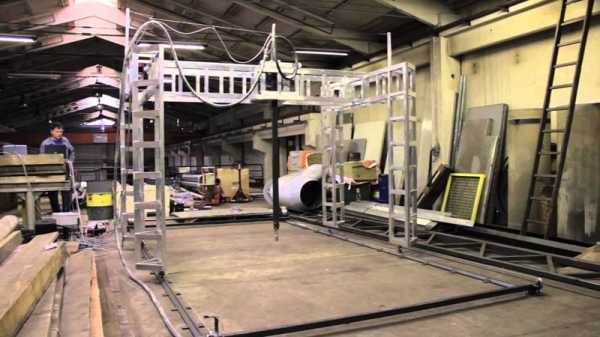

Компании «Спецавиа» повезло на российском рынке в значительно большей степени. Уже несколько лет ярославское предприятие, изначально специализировавшееся на производстве ЧПУ-станков для металлообрабатывающей отрасли, конструирует строительные 3D-принтеры. На сегодняшний день ассортимент компании состоит из как минимум семи вариантов разных размеров.

Самым известным проектом с применением 3D-принтера «Спецавиа» стало возведение необычной сторожки на территории Екатеринбургского цементного завода: директор предприятия Ринат Брылин, увлекающийся 3D-печатью со студенческих лет, решил поселить охрану завода в реплике башни замка Винтерфелл из популярного телесериала «Игра Престолов». Возведение необычной постройки, напечатанной с помощью 3D-принтера S-6044 Long, завершилось в ноябре прошлого года. Сотрудничество Брылина и Спецавиа носит взаимовыгодный характер, ибо имея на руках 3D-принтер сотрудники завода могут испытывать специальные строительные смеси в деле «не отходя от кассы». За 2016 год компания реализовала примерно три десятка строительных 3D-принтеров, а в этом году собирается продемонстрировать полномасштабные проекты: в декабре 2015 года специалисты предприятия впервые напечатали полноценное здание площадью 165 кв. метров. В ходе строительства использовались разные технологии, часть здания была напечатана прямо на площадке, а некоторые блоки печатались в цехе перед доставкой на объект и сборкой. Несъемная опалубка была армирована во время печати. После сборки силовые элементы стен были залиты бетоном производства упомянутого выше Екатеринбургского цементного завода, а внешний контур утеплен пеногипсобетоном завода «Монолит». Согласно планам собственника отделка здания завершится летом текущего года, после чего проект будет продемонстрирован общественности.

Apis Cor

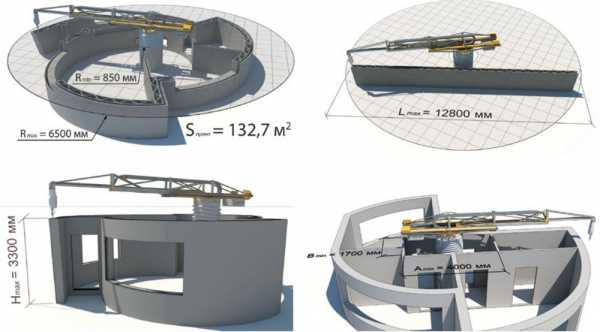

Есть у Спецавиа и интересный, многообещающий конкурент в лице иркутской компании Apis Cor. Если 3D-принтеры Спецавиа, как и большинства конкурентов, используют портальную схему, то разработка Apis Cor основана на использовании телескопического манипулятора на поворотной платформе. Другими словами, принтер возводит стены вокруг себя, а по завершении строительства переносится на другое место с помощью крана. В дизайне изначально предусмотрена высокая мобильность: компактная установка весом в шесть тонн легко умещается в грузовик.

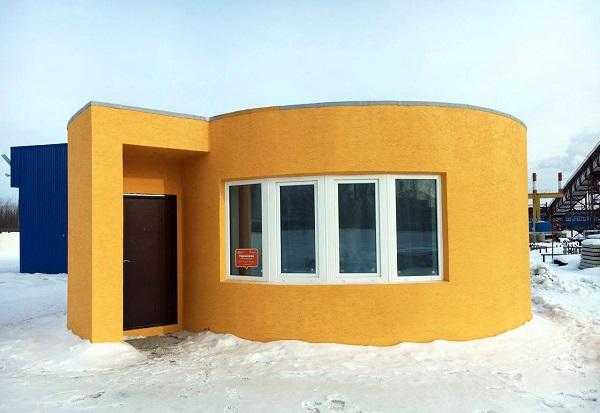

Первой полноценной демонстрацией возможностей необычного 3D-принтера стало строительство опытного здания в Ступино, завершившееся месяц назад. Необычная округлая форма домика площадью 37 кв. метров наглядно демонстрирует архитектурную гибкость строительной 3D-печати. На возведение стен ушло менее суток, но на полное затвердевание потребовалось еще около месяца. Отметим, что проект осуществлялся в не самых благоприятных погодных условиях, ввиду чего объект пришлось возводить под тентом. Здание оснащено теплоизоляцией и всеми необходимыми коммуникациями, но жить в нем никто не будет, ибо эта постройка предназначена сугубо для демонстрационных целей. На очереди же более крупномасштабный проект: строительство двух демонстрационных домиков в Техасе, а затем возведение эко-поселка совместно с местной строительной компанией Sunconomy.

WinSun

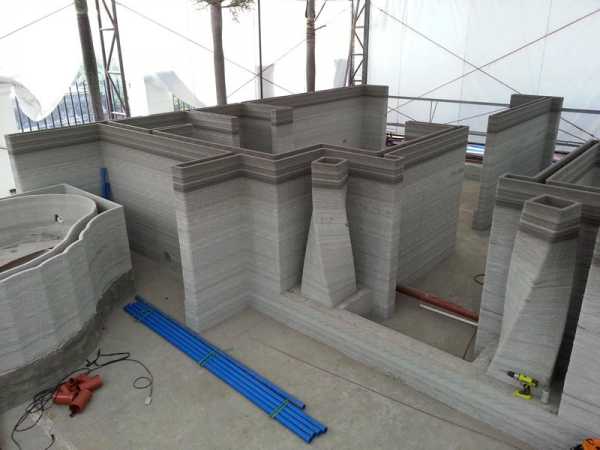

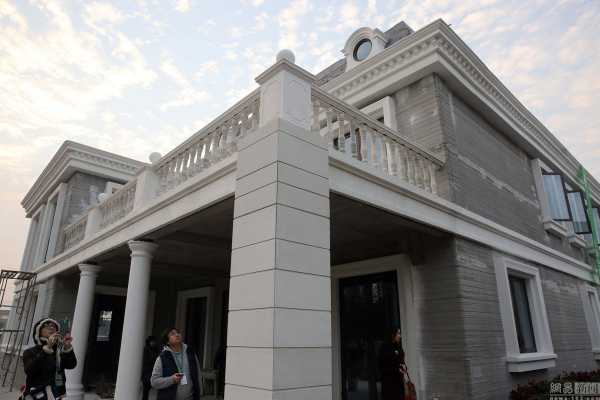

И наконец, самая известное отраслевое предприятие – китайская компания WinSun. В 2014 году шанхайское предприятие прославилось на весь мир возведением десяти 3D-печатных зданий всего за одни сутки. На деле все оказалось немого скромнее: небольшие «коробочки» были напечатаны блок за блоком в цехе, а затем собраны на строительной площадки без арматуры или коммуникаций, но с остеклением. Тем не менее, начало было положено. Менее чем через год китайские строители отличились уже самым масштабным проектом на текущий день, а точнее сразу двумя – 3D-печатной пятиэтажкой и симпатичным особняком площадью 1100 кв. метров.

Старания компании не прошли незамеченными: к 2016 году представители WinSun вели переговоры с властями Ирака и Саудовской Аравии по огромным контрактам. Ираку требуется построить около десяти тысяч домов взамен разрушенных в ходе войны, а саудиты заинтересовались печатью сразу полутора миллионов зданий для решения растущего жилищного кризиса. О твердых контрактах пока ничего не известно, но время от времени компания напоминает о себе, например постройкой первого 3D-печатного офисного здания в Дубае. «Офис будущего» был построен всего за 17 дней, включая проводку коммуникаций, отделку и обустройство. Возведением здания площадью 250 кв. метров занималась бригада из восемнадцати человек, причем за принтером присматривал лишь один оператор. После завершения строительства в здании разместился офис фонда «Дубай будущего». 3D-принтер WinSun – это портальная конструкция с габаритами 36х12х6 метров, а в качестве расходных материалов используются строительные смеси с наполнителями из переработанных отходов, вероятнее всего стеклопластика.

Перспективы строительной 3D-печати

Так каким потенциалом обладают строительные аддитивные технологии? Необходимо понимать, что это не панацея, не замена традиционным строительным технологиям, а полезное дополнение. Практическая польза от строительной 3D-печати пока что сводится к изготовлению различных декоративных элементов и несъемной опалубки сложных форм: если архитектурные проекты WinSun не отличаются особой оригинальностью, то демонстрационная постройка Apis Cor в Ступино, спиральные колонны Руденко и 3D-печатные церковные купола Спецавиа наглядно демонстрируют свободу дизайна.

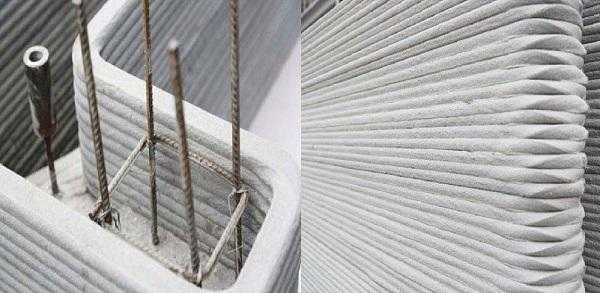

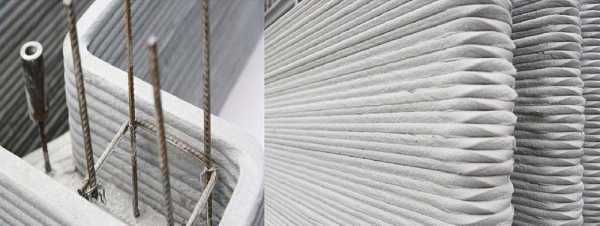

Вопрос с армированием и утеплением решается достаточно просто: по мере печати слоев укладывается горизонтальная арматура, после застывания 3D-печатной опалубки устанавливаются коммуникации, а внутренний объем заполняется дополнительной арматурой, утеплителем и заливается бетоном в соответствии с проектом. Внешняя же поверхность стен шлифуется и/или оштукатуривается. Как результат, достигается существенная экономия на съемной опалубке и, что самое главное, рабочей силе. Последний момент может оказать ключевое влияние на темпы развития строительной 3D-печати в разных регионах мира, ибо привлекательность подобной автоматизации прямо пропорциональна дороговизне рабочей силы. Полностью автоматизированных технологий аддитивного строительства еще не существует, если не считать теоретических наработок Contour Crafting: заливать фундамент и устанавливать арматуру, коммуникации и перекрытия пока приходится вручную. С другой стороны, ничто не мешает переложить и эти задачи на плечи роботов. Так, инженеры из Швейцарской высшей технической школы Цюриха уже продемонстрировали робота-сварщика, способного создавать арматуру самых разных форм, голландская компания MX3D работает над проектом цельнометаллического 3D-печатного моста в Амстердаме, а австралийская компания Fastbrick Robotics проектирует роботов-укладчиков кирпичей. 3D-печатных небоскребов ждать пока не стоит. В ближайшие годы строительные аддитивные технологии будут использоваться в основном для изготовления декоративных элементов и относительно небольших дизайнерских объектов. Масштаб применения будет напрямую зависеть от стоимости материалов, рабочей силы и даже географического расположения. Например, метод спекания песка с помощью сфокусированного солнечного света вполне может оказаться привлекательным для строительства в пустынных регионах, благо что сырье валяется прямо под ногами, а источник энергии висит над головой. Эта технология, впервые опробованная польским инженером Маркусом Кайзером и получившая в отечественных кулуарах название «гелиолитография», даже рассматривается НПО имени С.А. Лавочкина в качестве технологии строительства лунных баз из реголита. Руководитель проекта 3Dtoday Сергей Пушкин и генеральный директор девелоперской компании Capital Group Михаил Хвесько обсудили настоящее и будущее строительных технологий 3D-печати в программе «Новая Экономика» с Кириллом Токаревым на телеканале РБК.

Запись передачи можно посмотреть по этой ссылке.

3dtoday.ru

что можно сделать, зачем нужен

Технологии не стоят на месте. Не так давно российские ученые объявили, что сумели распечатать на 3D-принтере искусственное сердце, то и дело попадаются сообщения, что подобный агрегат с нуля сможет создать все детали для велосипеда и даже автомобиля, но это еще не всё. Умельцы и придумщики шагнули ещё дальше, из микромира в макромир, и научились распечатывать на принтерах настоящие дома. Нет, не макеты, полноразмерные жилища для людей. Сегодня редакция Homius.ru решила поподробнее изучить этот вопрос и рассказать, насколько интересна для россиян будет такая технология и насколько практично будет распечатать себе новый дом. Кроме того, в этом обзоре рассмотрим иные возможности применения 3D-принтера в строительстве.

Это не макет и не фрагмент научной программы, а реальная строительная площадка

Содержание статьи

Что такое строительный 3Д-принтер и зачем он нужен

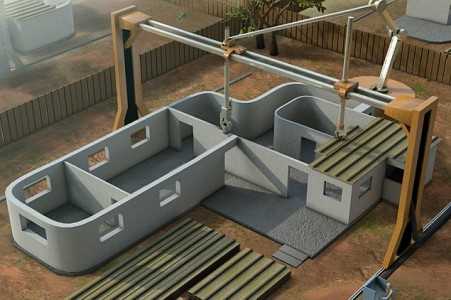

Если говорить совсем упрощенно, то строительный 3D-принтер — это своего рода гибрид бетономешалки и руки-манипулятора, рисующего по заданному алгоритму чертеж. По сути, вместо чернил у него бетон, а вместо бумаги – реальная строительная площадка.

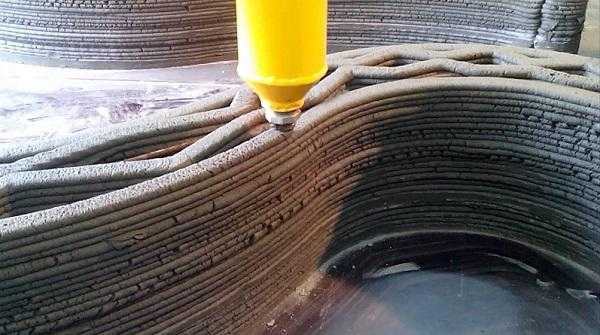

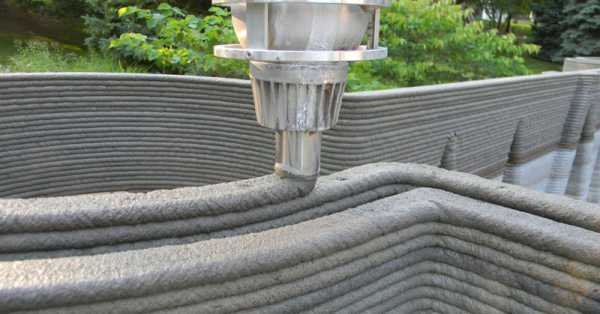

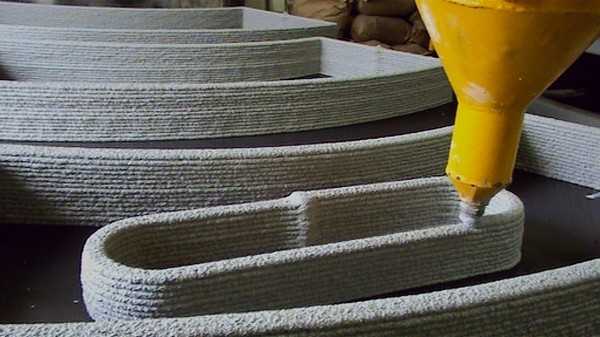

Из сопла с определенной скоростью подается строительная смесь, которая равномерно, слоями распределяется по периметру возводимой конструкции

Конструкция может быть как большой, к примеру, окружностью, так и ограниченной в пространстве, к примеру, стеной определённой ширины и длины.

К сведению! Новатором использования специального принтера для печати домов и строительных конструкции считается профессор Университета Южной Калифорнии Берох Хошневис. Он запатентовал технологию Contour Crafting, а именно – использования специального экструдера на подвижной платформе, с помощью которого и наносятся слои цементной смеси.

Интересно, что прародителем идеи самовозводимых с помощью роботов-манипуляторов домов считается не один человек, а целая группа специалистов NASA еще в 1995 году, когда в Америке активно развивалась идея покорения малоизученных участков не только нашей планеты, но и космоса. Считалось, что роботы смогут подготовить плацдарм для переселения и комфортного проживания представителем земной цивилизации в другие, менее обжитые уголки Вселенной.

И правда: в домах, возведённых по такой технологии есть что-то космическое!

Как работает строительный 3Д-принтер

Так называемая аддитивная технология строительства (от англ. Add- добавлять, наращивать) практически не имеет ограничений в использовании(кроме как законами физики). На 3D-принтере можно печатать как отдельные элементы конструкции: стены, перекрытия, другие элементы, так и цельные дома.

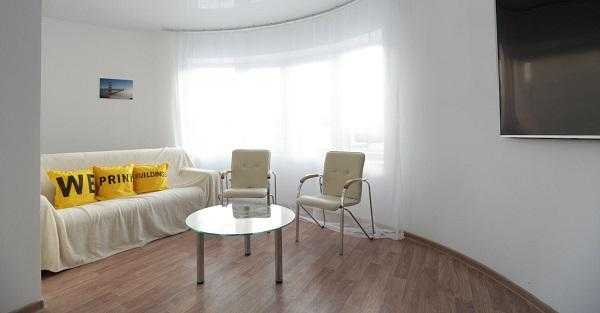

Интересный факт! В России впервые дом, полностью напечатанный на 3D-принтере, был возведен в 2016 году компанией ApisCor в городе Ступино. Интересно, что дом возводился целиком, т.е. печатался от потолка до крыши без перерыва. Весь процесс занял 24 часа чистого времени. До этого дня печатались только отдельные панели.

По сути, процесс работ повторяет обычное строительство. Сначала создается проект, затем возводится фундамент, в этом случае, чаще всего, он кирпичный. Процесс компьютерного моделирования в строительстве подобных сооружений – важнейшая часть. Ведь все этапы возведения дома возложены на искусственный интеллект.

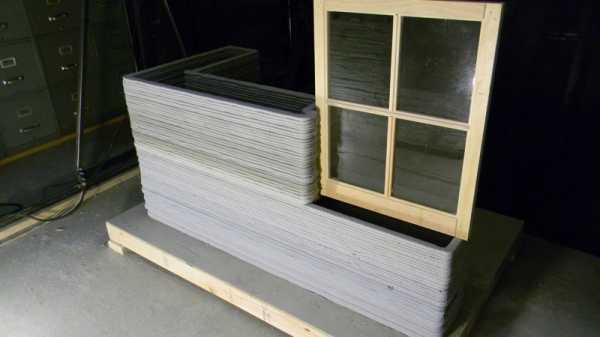

Современные 3D-принтеры могут учитывать конфигурацию и положение окон, а также применять архитектурные приемы, используя заранее созданные макеты

По сути, основная часть принтера, кроме электронной начинки, – это стрела экструдера и управляющие ею эксцентрики, которые и двигаются по платформе в заданном радиусе или по прямой. Собственно, монтаж базы, или основания принтера как раз зависит от параметров здания и его конфигурации. Дома могут иметь разную форму и габариты, соответственно и формат машин, создающих их, совершенно разный.

Важное дополнение. В строительном принтере нет необходимости использовать нагревающий элемент. Бетонная смесь подается напрямую из бетономешалки, с помощью специальных насосных систем. Такие машины позволяют идеально ровно выполнить кладку, а в некоторых случаях оставить отверстия под арматурные элементы.

3D-принтер позволяет провести укладку стен, перекрытий, инженерных отверстий, в том числе под оконные проёмы

Виды 3Д-принтеров для строительства дома

Как мы уже замечали выше, тип 3D-принтера напрямую зависит от типа и модификации здания. Которое он возводит. От этого зависит и размер самого принтера, объем бетономешалки, а также сопла, который подает строительную смесь.

Вариации конструкций строительных 3D-принтеров

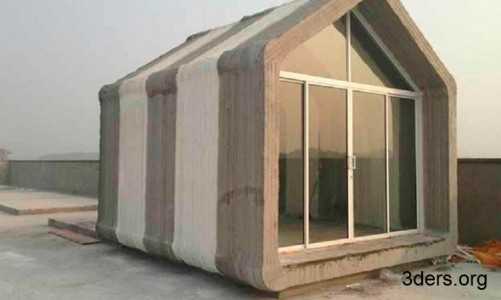

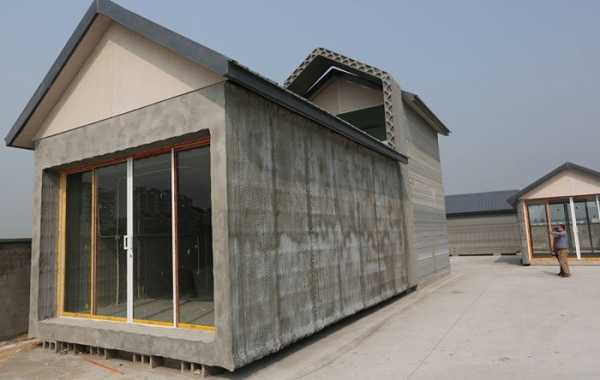

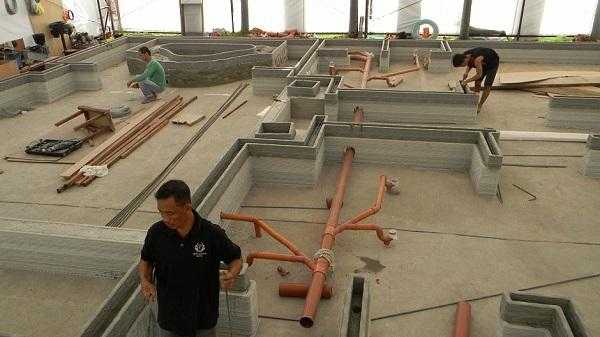

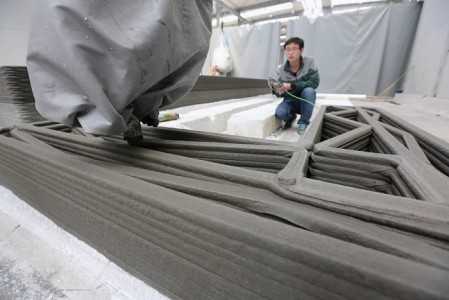

Впервые дома по данной технологии стали массово возводить в Шанхае. Одна из первых 3D-машин, поразившей своими размахами и размером стал принтер WinSun. Длина рабочей зоны составляла 150 метров, а ширина 10. Такой принтер способен за несколько дней напечатать здание высотой 6 метров.

Дом, напечатанный чудо-принтером

Интересно, что в качестве технологической изюминки китайские инженеры использовали специальное стекловолокно, которое, с одной стороны, удешевляло строительные работы, а с другой – делало бетонную смесь менее теплопроводной. Тестовые образцы позволили компании сэкономить половину бюджета на возведение дома по новой технологии.

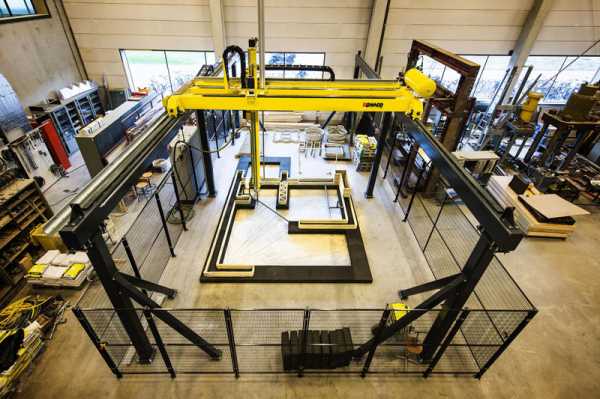

Европейские же инженеры, к примеру, голландские предпочитают печатать не собственно дома, а строительные материалы, с помощью которых эти дома можно возводить, считая (в чем-то справедливо), что более качественно работа будет сделана всё-таки человеческими руками и головой.

Достоинства и недостатки применения 3D-принтера в строительстве

Главным плюсом, о котором говорили все разработчики, называется то, что процесс возведения жилья удешевляется, а скорость возведения объектов увеличивается. Однако, до сих пор непонятно, будет ли использоваться человеческий труд, хотя бы в качестве дополняющего элемента.

Кроме того, универсальность печати и возможности моделирования смогут в будущем позволить возводить дома на участках со сложным рельефом. Технические решения уже в этом направлении есть

С помощью точного расчета можно создавать идеальные опорные и несущие конструкции под определённую местность, идеально точно следовать метражу помещения по проекту, а главное – создать идеально ровные стены. Кроме того, с помощью 3D-печати можно создать идеально ровный фундамент, причем достаточно быстро.

Среди главных, но существенных минусов – это большие энергозатраты и необходимость обслуживания оборудования. Кроме того, каким бы ни было совершенным оборудование, полный цикл работ оно охватить не сможет.

Строительная площадка под строительство дома на 3D-принтере

Ведущие производители принтеров для 3D-печати домов

В России пока немногие компании решились освоить такую технологию строительства. Ещё меньше занимаются серийным производством такого оборудования. Всё-таки, пока это штучный товар. Однако, всё же можно назвать одну из них, которая уже прочно заняла лидирующие позиции в этой области. Это фирма СпецАвиа. Её персоналом был разработан и опробован прототип строительного 3D-печатного аппарата и осуществлена пробная печать.

Кроме того, на рынке можно встретить образцы словенской компании BetAbram. Она занялась серийным производством строительных принтеров. Сейчас в линейке компании несколько вариантов конструкций или моделей принтеров.  Их стоимость варьируется от 12 000 евро за станок до 20000 евро. Вероятно, что затраты себя оправдают.

Принтер BetAbram P1 может напечатать дом площадью в 144 квадратных метра, при относительно невысокой конструкции – около трех метров

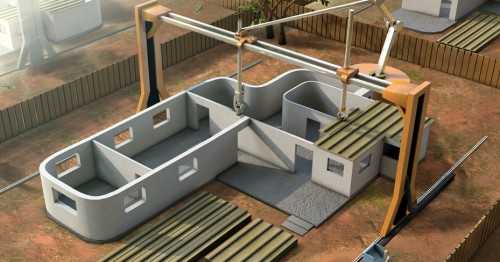

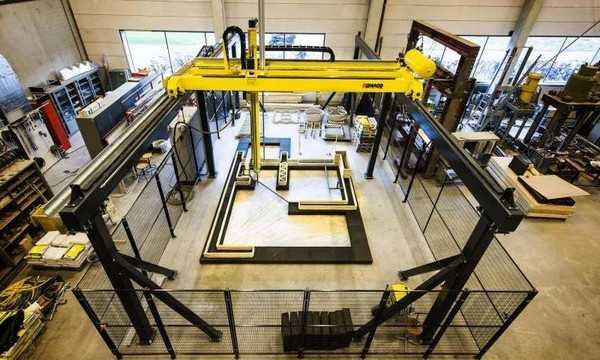

Внешне принтер похож на обычную платформу, двигающуюся по рельсам. Они регулируются по высоте.

А как же насчет внутренних стен? Интересно, что и тут строительный 3D-принтер тоже может выручить. Просто сырье для возведения внутренних перегородок отличается.

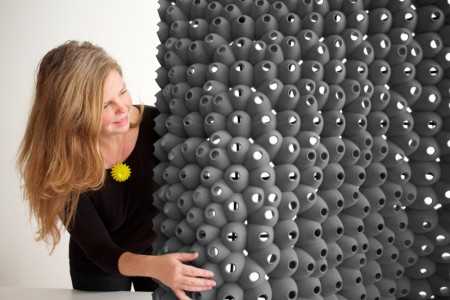

Такие стены никак не похожи на цементные, хотя напечатаны в той же технологии

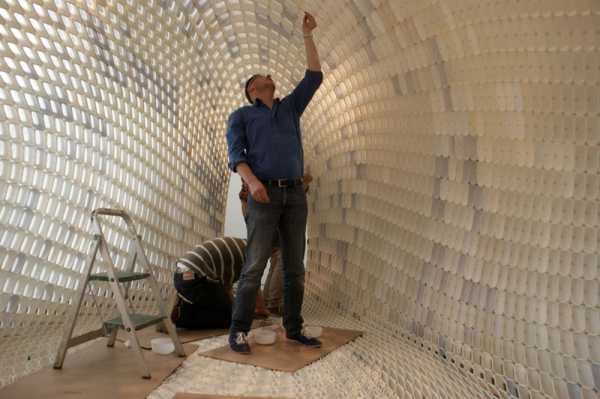

Специальный полимер на основе клея и соли, высыхая, создает ажурную конструкцию, которая про прочности не уступает цементной, однако, она значительно легче. Материал не боится влаги, его можно использовать для возведения перегородок.

Материал под названием Saltygloo (с англ. «солевой клей») был разработан компанией EmergingObjects

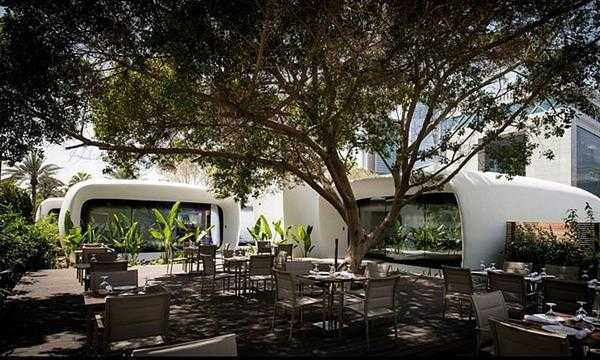

Примеры домов, построенных с применением 3D-печати

Ещё раз, давайте полюбуемся на причудливые строения, созданные искусственным интеллектом. Вполне вероятно, что подобные строения прочно войдут в нашу жизнь. А также посмотрим, как работают самые трудолюбивые каменщики в мире.

А если у вас идеи, как можно использовать 3D-печать в строительстве, расскажите об этом другим читателям нашего онлайн журнала Homius.ru.

Предыдущая

Новинки рынкаИзысканно и шикарно: как использовать обожженное дерево в интерьере

Следующая

Новинки рынкаКрепче стали: почему выгодно использовать стеклопластиковую арматуру вместо традиционной

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

3D принтер для строительства домов как бизнес: оборудование, стоимость

Мало кто знает, что 3D принтер для строительства домов как бизнес может стать очень выгодным приобретением. Активно набирающая популярность 3d печать домов приносит отличную прибыль: использование такого оборудования в строительстве позволяет сократить срок возведения конструкции до нескольких дней и удешевить весь процесс в несколько раз.

В этой статье мы расскажем о том, как приобрести 3Д принтер для печати домов и как организовать строительный бизнес на базе такого оборудования.

Содержание статьи:

Как строить дома с использованием 3д-принтера

Вопреки распространенному мнению появившиеся недавно строительные 3д-принтеры печатают дома и строительные конструкции не из пластика или силикона, как его обычные «братья», а из бетона.

Как правило, для такой печати применяются стандартные составы, в основе которых лежит цемент марки 500. Такие составы недороги, и их компоненты свободно можно приобрести в любом городе мира.

Как и в случае с обычными 3д-принтерами, в основе принципа работы строительного принтера лежит экструзия. Сначала необходимо подготовить строительный раствор, в состав которого входят цемент, стекловолокно, иногда керамзит и иные материалы. Затем принтер выдавливает этот раствор через специальные сопла, нанося его слой за слоем на основание, что позволяет возвести стены небольшого здания всего за пару-тройку часов.

Принтер позволяет быстро «напечатать» все стены и прочие конструкции, например, лестницы, но кровлю нужно делать традиционными методами – принтеров, способных напечатать качественную крышу, пока что не существует.

Само собой, после завершения строительства потребуется внешняя и внутренняя отделка, прокладка коммуникаций, монтаж окон и дверей.

Как быстро можно строить с 3d-принтером

Средняя скорость печати современного строительного принтера составляет от семи до десяти кв. метров в минуту, а в Китае уже сейчас активно используются устройства, способные за минуту напечатать более 50 «квадратов».

Всего за пару часов такие установки могут напечатать целый дом площадью в 200 квадратных метров. С учетом отделки и прокладки всех необходимых коммуникаций строительство занимает от одного месяца до полугода.

Сколько стоит строительство домов с применением 3д-принтера

Указать стоимость строительства здания с использованием 3д-принтера невозможно, поскольку он позволяет строить здания любой конфигурации, создавать архитектурные элементы почти любой сложности, возводить стены любой толщины.

Для примера: себестоимость строительства небольшого, около 100 квадратных метров, типового дачного домика составляет всего 2,5-3,5 тысячи долларов. Себестоимость такого дома с дверями, окнами, кровлей, коммуникациями, с внешней и внутренней отделкой – порядка 8-10 тыс. долларов.

Аналогичное строение из кирпича обойдется как минимум в два раза дороже. Продать напечатанный дом с полной отделкой можно за 16-25 тыс. долларов.

Столь низкую стоимость строительства обеспечивают невысокие цены на материалы и предельно точное их дозирование, а также высокое качество строительства: печать не дает каких-либо отклонений по углам, и впоследствии не приходится ничего «дорабатывать» – все стены, проемы для дверей и окон практически идеально ровные, щелей также нет – стена получается монолитной.

Стоимость 3d-принтера для строительства

Пока что индустрия строительства домов с применением 3д-печати находится на начальном этапе своего развития, и оборудование производят немногие компании.

Дешевле всего купить принтер производства Китая. Немногим дороже обойдутся продукты российской компании ЗАО «Спецавиа», которая базируется в Ярославле. По соотношению цены и качества они являются лучшими из представленных на рынке.

Модели строительных 3d-принтеров

Рассмотрим несколько моделей 3d-принтеров, предлагаемых компанией «Спецавиа»:

  • S-4063: это небольшое устройство используется для печати малых архитектурных форм, отдельных элементов для домов, бетонных конструкций площадью до 18-ти квадратных метров. Стоимость устройства: 8,5 тыс. долларов.
  • S-6045: устройство может использоваться для печати сложных конструкций размером до 12,6 квадратных метров. Стоимость устройства: 21 тыс. долларов.
  • S-1160: этот принтер позволяет печатать крупные конструкции и здания площадью до 280-ти квадратных метров. Стоимость устройства: 29 тысяч долларов.

Инвестиции и окупаемость

Приобретение печатного устройства и материалов обойдется примерно в 35 тысяч долларов. Еще не менее пяти тыс. долл. потребуется на зарплату рабочим и работы по завершению строительства после возведения бетонных конструкций.

При строительстве коттеджей и дачных домов себестоимостью до 10 тысяч долларов (срок строительства от двух до трех месяцев) и их продаже за 17-18 тысяч долл. чистая прибыль составит порядка трёх-четырёх тысяч долларов в месяц, с одного построенного дома.

Срок окупаемости бизнеса – до полутора лет.

Как видите, печать домов может быть очень выгодным бизнесом, тем более, что сегодня конкуренция в этой сфере все еще достаточно невысока.



Понравилась статья? Поделитесь с друзьями:

p-business.ru

Первый опыт печати на строительном 3D-принтере

Эта запись рассказывает с чего мы начинали, а начну с вводного слова: есть время, мощности, возможность. В итоге - результат.

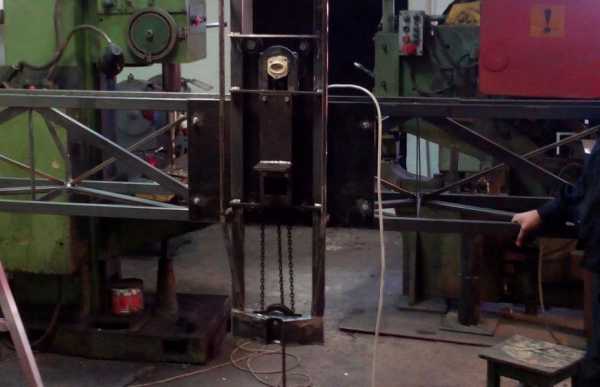

Интерес к 3D печати возник давно, решили попробовать создать строительный 3D принтер своими силами, первые результаты ниже. Конечно, сейчас мы продвинулись в строительной 3d печати и изготовлении строительных 3D- принтеров гораздо дальше, но первый опыт - всегда бесценен.

Нашли в интернете фото лавочки, напечатанной англичанами из гипса. Решили для начала сделать что-нибудь такое же. После проектирования, бурной работы, споров, разногласий и прочей сопутствующей суеты приступили к созданию первого нашего строительного принтера - опытного образца, так сказать.

На Тайваньских деталях – направляющие, шаговые двигатели, электроника – собрали первый небольшой строительный 3D принтер 4 Х 6 метров.

Печатать гипсом оказалось просто, но как-то примитивно. Для нас совершенно не подходило по ряду причин:

Во-первых , лавочка должна стоять на улице, на зиму в помещение переставлять смысла нет – предполагаемый вес более 1,5 тн.

Во-вторых, раз собрали принтер – на лавочке явно не остановимся.

Поэтому: «…только дешёвый и прочный бетон!»

Приобрели дешёвый пескобетон М300 и стал пробовать.

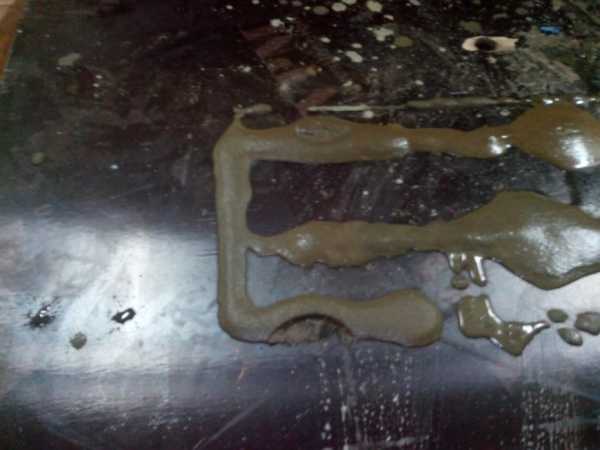

Получилось плохо. При густой смеси колбаски не выдавливались, а при жидкой растекались. Не хватало пластичности.

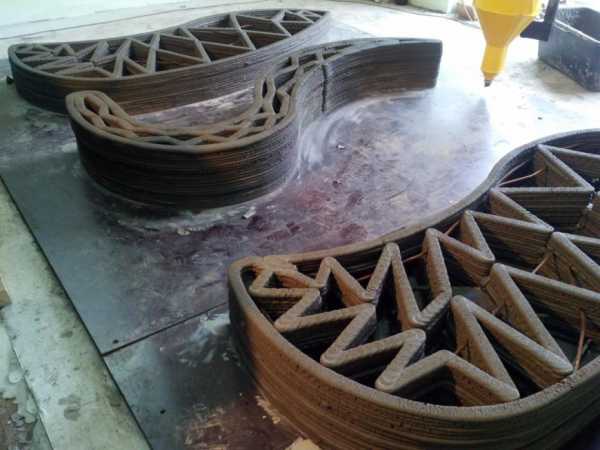

Нашли штукатурную смесь с фиброволокном и минеральными добавками. После серии экспериментов остановились на подходящих пропорциях. Смесь получилась достаточно пластичной и прочной – способной выдержать 2 десятка слоёв при непрерывной печати. На тот момент не стали заморачиваться с непрерывной подачей бетона. Сделали печатающую головку с бункером 30 дм3. При размере печатаемого слоя 1 х 3 см. заправки хватает на 100 метров стенки.

Приладить штукатурную машинку, в конце концов, для подачи бетона не составит труда.

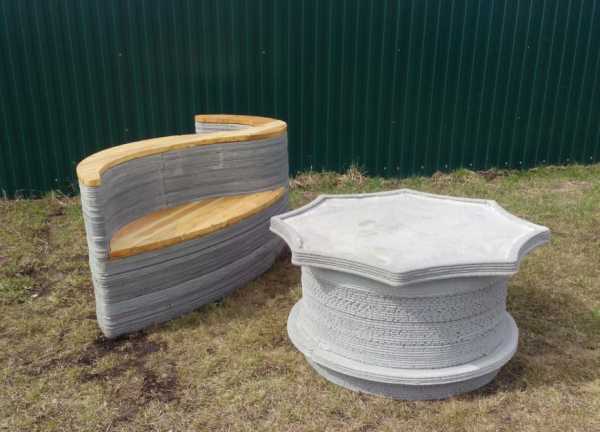

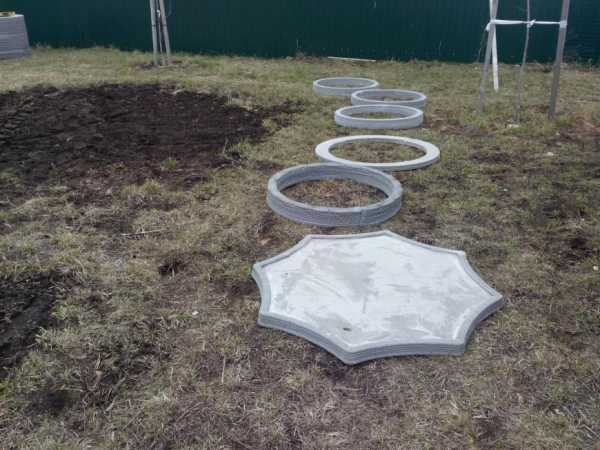

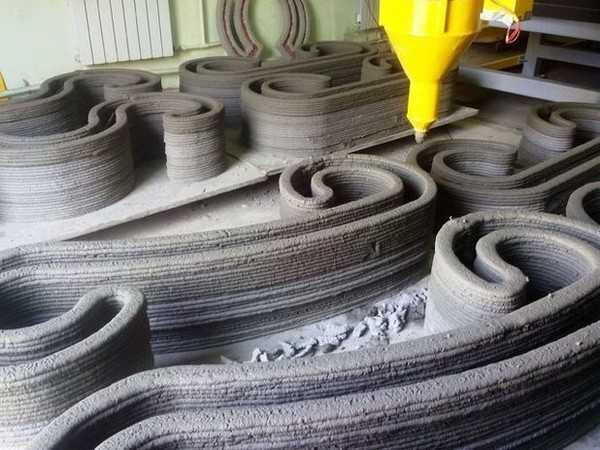

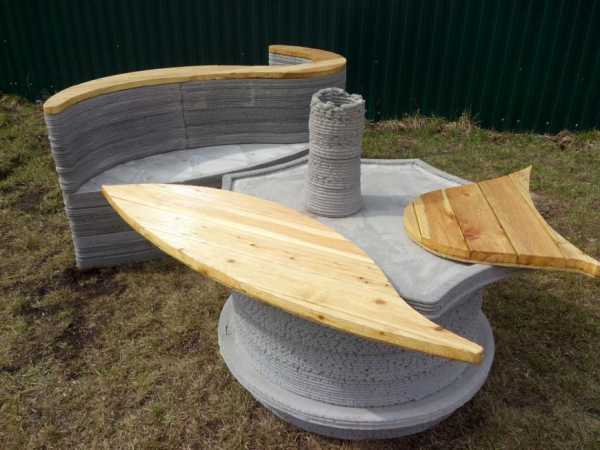

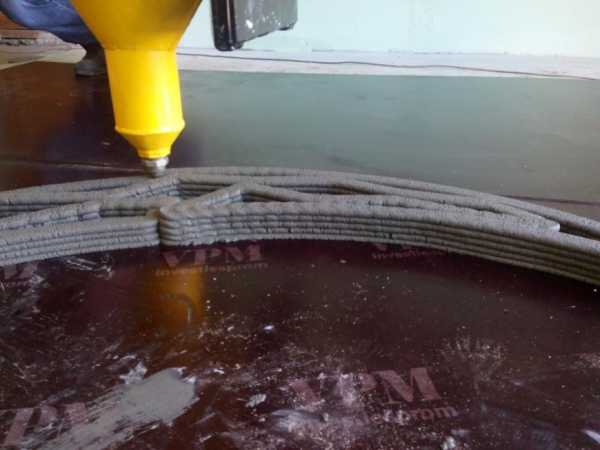

Честно говоря, сами не ожидали, но за пол-дня напечатали лавку! Из бетона! Англичане отдыхают 😉 Может не супер, но все-же первый опыт! Из остатков расходных материалов напечатали столик для полноты композиции. Попробовали в эксплуатации. Посидели – холодно. Да и как то незавершённо. Тут уже отклонимся от основной мысли статьи, но все же – сделали из террасной доски сиденье, покрыли яхтным лаком и установили на бетонную конструкцию. В итоге получилось вроде неплохо: Вскоре напечатаем дом, фундамент уже готов, большой принтер собран, ждите отчет!

По любым вопросам, связанным со строительными 3D принтерами вы можете обратиться по контактам на нашем сайте http://www.specavia.pro/contacts/. Либо оставляйте комментарии к статье, постараемся ответить на все вопросы.

Также рекомендуем посмотреть базовые модели строительных 3D принтеров на нашем сайте в разделе строительные 3D принтеры.

3dtoday.ru

Строительный 3D принтер! Что реально можно построить?, Обзоры

3D-принтер – это устройство, которое позволяет производить изделия методом послойного синтеза. Сегодня, уже никого не удивишь такими технологиями, ведь 3D-печатью пользовались еще 30 лет назад. Однако, за этот промежуток времени, область аддитивных технологий активно развивалась и примеров, где 3D-принтеры находят свое применение, становится все больше. Доказательство тому – строительные 3D-принтеры.

От привычных нам «жужжащих коробочек», строительные 3D-принтеры, в первую очередь, отличаются масштабом. Для построения здания в натуральную величину принтер должен иметь сопоставимые размеры.  Конечно, такие принтеры имеют высокую стоимость, однако, несмотря на это, данные устройства имеют очень хорошие перспективы.

Как при помощи 3D-принтера построить дом?

В качестве расходных материалов используются знакомые всем цемент и гипс. Принтер для печати может быть любым. Он может быть похожим на кран, а может быть типа «кран-балка». Конструкция здесь не самое важное, ведь главное – подавать материал по точно заданным координатам. Большинство существующих строительных принтеров – цеховое оборудование. Печатать в помещении намного удобнее, при этом результат печати всегда остается на уровне. На фундаменте также можно проводить работы, но при этом строители советуют возводить шатер для защиты от осадков и ветра. Для строительства требуются специально обученные операторы, которые будут контролировать весь процесс.

Преимущества и недостатки данной технологии.

3D-печать дома занимает достаточно много времени на подготовку, саму печать, а также занимает не мало финансовых ресурсов. Все же, это более выгодно, чем строительство традиционными технологиями. Кстати, весь процесс печати дома занимает гораздо меньше времени, по сравнению с обычным способом. Это связано с тем, что строительный 3D-принтер имеет высокую скорость выполнения задачи и, кроме того, практически лишен человеческого фактора. Таким образом, 3D-принтер уже сегодня способен заменить ручной труд.  При этом, напечатанный дом имеет высокую прочность (прочность стены определяет правильное армирование), точность и надежность.

Модели строительных 3d-принтеров

Рассмотрим несколько моделей 3d-принтеров, предлагаемых компаниями:

 «Спецавиа»:

  • S-2020: это небольшое устройство используется для печати малых архитектурных форм, отдельных элементов для домов, бетонных конструкций площадью до 18-ти квадратных метров. Стоимость устройства: 8,5 тыс. долларов.
  • S-6045: устройство может использоваться для печати сложных конструкций размером до 12,6 квадратных метров. Стоимость устройства: 21 тыс. долларов.
  • S-1160: этот принтер позволяет печатать крупные конструкции и здания площадью до 280-ти квадратных метров. Стоимость устройства: 29 тысяч долларов.

Конкурентом «Спецавиа» на Российском рынке производителей строительных является такая компания, как «Apis Cor».

Инвестиции и окупаемость

Покупка строительного 3д-печатного устройства и материалов обойдется примерно в 35.000$. Еще не менее 5.000$ потребуется на зарплату рабочим и работы по завершению строительства после возведения бетонных конструкций.

При строительстве коттеджей и дачных домов себестоимостью до 10.000$ (срок строительства от двух до трех месяцев) и их продаже за 17-18.000$ чистая прибыль составит порядка 3-4.000$ в месяц, с одного построенного дома.

Срок окупаемости оборудования – до 18 месяцев

Печать домов может быть очень выгодным бизнесом, тем более, что сегодня конкуренция в этой сфере достаточно невысока.

Подводим итоги

3D-печать позволяет возводить роскошные креативные дома с уникальными элементами конструкций. Представьте себе нечто эстетически совершенное и при этом выстроенное всего за несколько часов! 3D-печать бетоном будет также полезна для строительства домов в местностях, пострадавших от стихийных бедствий, в бедных развивающихся странах и во всех других случаях, когда требуется за короткое время обеспечить жильём большое количество людей.

В настоящее время концепция строительства зданий при помощи 3D-принтеров уже заинтересовала некоторые крупные строительные компании, которые готовы использовать данную технологию на практике. Нет никаких сомнений, что в ближайшем будущем использование 3D-принтеров в строительстве станет реальностью. По самым смелым замыслам 3D-принтеры можно будет использовать не только для строительства небольших коттеджей, но и для возведения небоскрёбов.

era-3d.ru

3D принтере для строительства домов, миф или реальность?

Сегодня сложно сказать, кто первым додумался попробовать напечатать на 3D принтере жилой дом, но уже сейчас понятно, что в недалеком будущем технология трехмерной печати станет неотъемлемой частью строительного дела.

В начале двухтысячных годов сразу несколько независимых друг от друга групп ученых начали исследования в области применения технологии 3D печати в строительстве.

Инженеры из Китая, США, Великобритании и Нидерландов усердно трудились, не покладая рук. Вполне возможно, что через пару лет каждый желающий сможет купить 3d принтер для строительства домов на розничном рынке. Пока это всего лишь догадки.

Давайте остановимся подробнее на уже достигнутых результатах.

Дом на 3d принтере – миф или реальность?

Группе инженеров британского Университета Лафборо, работающих под руководством доктора Сунгву Лима, удалось создать уникальный цементный состав, позволяющий печатать изделия любых форм: выпуклые, краеугольные, изогнутые, кубические.

Исследователи отказались от применения технологии лазерного спекания и цифровой обработки светом. Вместо этого они вернулись к истокам 3D печати в лице несколько видоизмененной технологии послойного наплавления.

Усовершенствованная цементная формула укладывается методом экструдирования, что позволяет значительно упростить строительные работы, так как исключается необходимость в опалубке. Готовые бетонные фигуры легко поддаются корректировке и отделочным работам.

Эксперименты британских инженеров не прошли бесследно. Их идея вызвала живой интерес ученых из Южно-Калифорнийского университета. Они предложили использовать огромные машины для 3D-печати непосредственно на строительных площадках.

На данный момент в патентное бюро США был направлен проект под названием Contour Crafting, на основе которого планируется собрать огромный принтер, который сможет печатать дома в сборе: не только несущие стены, но и проводку вместе с сантехникой.

Компании, опередившие время

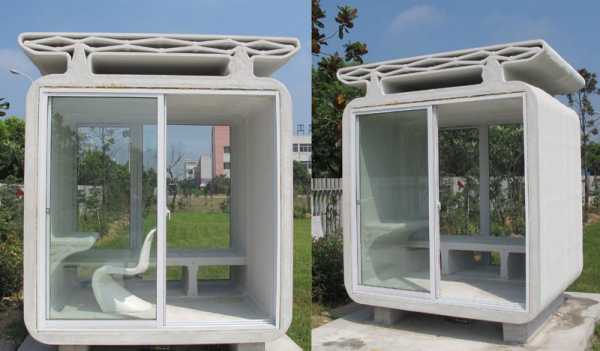

В шанхайской компании Shanghai WinSun Decoration Design Engineering Co не стали дожидаться, пока американские конструкторы соберут футуристическую машину. Вместо этого предприимчивые инженеры собрали собственный 3D-принтер WinSun, поразивший мировую общественность в первую очередь своими размерами.

Аппарат 150 метров длиной и 10 метров шириной способен всего за несколько часов напечатать здание высотой до 6 метров. 3d строительный принтер WinSun в качестве «чернил» использует цемент, усиленный стекловолокном.

Компания уже применила свое изобретение на практике. Пока речь идет про недорогое, несложное одноэтажное жилье, однако в Shanghai WinSun переполнены энтузиазмом. Тестовые образцы обошлись предприятию на 50% дешевле, чем при использовании классических методов строительства.

Справедливости ради, стоит заметить, что опытные образцы домов, несущие стены которых напечатаны с помощью принтера, появились не только в Шанхае. В США активно развивается частный проект по строительству жилых конструкций. Руководит ним молодой и амбиционный инженер Андрей Руденко.

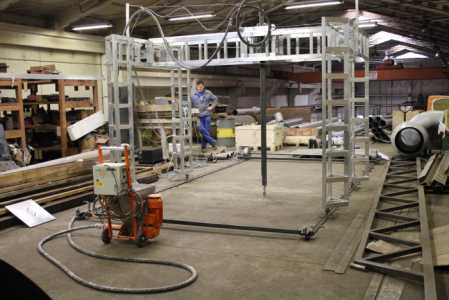

В отличие от остальных, Андрей планирует создать принтер, который сможет печатать дома не только на подготовленной строительной площадке, но и на холмистой местности. Автор проекта уже добился значительных результатов в своих начинаниях, о чем свидетельствует данное видео:

Пока работа над основным проектом находится в самом разгаре, Руденко решил продемонстрировать общественности, на что способен принтер, собранный по его технологии.

В результате в Миннесоте появился небольшой импровизированный замок, доказывающий, что идеи Андрея имеют право на реализацию:

Дом, напечатанный на 3d принтере по доступной цене

Словенская компания BetAbram занялась серийным производством строительных принтеров. На данный момент модельный ряд продукции словенского производителя ограничен тремя моделям – P1, P2 и P3.

Стоимость бюджетной модели составит «всего» 12000 евро, в то время как флагманы линейки будут продаваться по цене от 20000 евро. Учитывая, что аппарат может печатать несущие конструкции, его стоимость полностью себя оправдывает. Но что более важно, окупает себя с лихвой.

В компании утверждают, что принтер BetAbram P1 способен напечатать бетонное здание без опалубки объемом 144 квадратных метра. Примечательно, что высота аппарата составляет чуть больше двух метров.

Специальная платформа, водруженная на регулируемые по высоте рельсы, оперативно поднимает экструдер по оси Z, в то время как размеры осей X и Y ограничены (например, для принтера P3 16 х 9 метров).

А как же насчет внутренних стен? Все, описанные выше технологии и изобретения ориентированы на строительство внешних конструкций. Но на рынке трехмерной печати нашлись компании, которые всерьез задумались над обустройством жилого пространства изнутри.

К примеру, Emerging Objects изобрели соляной полимер для печати межкомнатных перегородок, изящно зондирующих помещение. Соединив воедино строительный клей и соль, добытую в пруду Редвуд-сити, изобретатели получили недорогой, легкий, водостойкий, полупрозрачный материал.

Первым проектом Emerging Objects стал 3D-печатный дом под кодовым названием 1.0. Стены в комнатах целиком и полностью печатаются из новоизобретенного материала Saltygloo. В результате получается очень красивый, изящный и достаточно прочный дом, который станет украшением любой курортной зоны.

Рональд Раэль решил не останавливаться на достигнутом. Недавно функционер, возглавляющий Emerging Objects, сообщил, что планирует возвести дом из современных 3D-печатных материалов.

Внутренние стены, как уже говорилось, будут сделаны из Saltygloo, а наружные напечатают из Picoroco – запатентованных чернил, являющих собой цементный полимер. Стоит отметить, что все строительные элементы печатаются на промышленном оборудовании.

3d принтер и строительство домов, как взаимодополняющие элементы.

В Нидерландах решили пойти немного другим путем. Исследователи, представляющие лабораторию Sabin Design при Корнельском университете, решили, что современная промышленность не готова к печати домов целиком. Вместо этого они сосредоточили свои усилия на печати керамических кирпичей.

Ученые решили обойти традиционные трудоемкие методы строительных работ, заменив шлакоблоки, цементный раствор и физический труд с помощью изделия под названием PolyBricks.

Специалисты из Sabin Design решили отказаться от традиционных клеящих составов. Кирпичи Polybrick создавались с учетом классических столярных технологий, применяющихся строителями для скрепления между собой деревянных изделий. Другими словами, кирпичные блоки проектируются таким образом, чтобы сила тяжести соединяла между собой все детали конструкции.

Для изготовления несущих блоков использовался современный порошковый 3D-принтер ZCorp 510, который полностью оправдал свою функциональность и продемонстрировал высокое качество печати.

В итоге

Армия – двигатель современного прогресса. По крайней мере, так считают многие уважаемые ученые. Как известно, большинство уникальных технологий, которые появились в нашей жизни, были подарены «гражданским» предприятиями оборонной промышленности.

3D строительство – это тот редкий случай, когда предприятия оборонной промышленности заинтересовались исконно гражданскими разработками для военных целей.

ВМС США всерьез заинтересовались методами печати бетоном. Национальный научный фонд США при поддержке оборонных ведомств решили финансировать разработки компании Contour Crafting.

Это означает лишь одно – 3D печать в строительстве определенно нашла свое место и вполне возможно, очень скоро, строительство станет частью технологии трехмерной печати, а не наоборот!

make-3d.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
