4. Угол поля зрения

Полем зрения (углом поля зрения) называется та часть пространства предметов, которая видна или изображается с помощью данной оптической системы. Поле зрения оптических систем принято характеризовать в угловой мере. Так, рассматривая какой либо предмет, о его размере судим по тому углу, под которым он виден. Угол зрения объектива понимается как телесный угол (конический) угол, образованный линиями, соединяющими переднюю главную точку объектива с краями изображаемого пространства. Выражают угол зрения величиной плоского угла, вращение которого образует данный конический угол.

Изображение, даваемое объективом, не обладает одинаковым качеством по всему полю, наибольшая резкость и освещенность изображения наблюдаются в центре поля. По мере удаления от центра резкость и освещенность заметно снижаются, а у границ поля изображение весьма расплывчатое и тусклое. Так на изображении, полученном при помощи простой линзы, границы поля зрения невозможно даже установить из-за значительной потери резкости и освещенности к краям поля.

Центральная часть поля зрения объектива, в пределах которой изображение обладает степенью резкости, достаточной для фотографических целей и которая фактически используется в фотосистеме для получения изображения на светочувствительном материале, называют полем изображения объектива. Размер поля изображения определяет размер кадра. Диагональ кадра равна диаметру поля изображения.

Угол, образованный лучами, соединяющими крайние точки поля изображения с задней главной точкой объектива, называется углом изображения объектива β:

где d – диагональ кадра, f — фокусное расстояние.

Поле зрения ограничивается полевой диафрагмой , которая обычно имеет форму круга в наблюдательных приборах (бинокли) и прямоугольную форму – в фотоаппаратах. Размер полевой диафрагмы определяется величиной резкого и достаточно освещенного изображения, заметно неухудшенного аберрациями, пригодного для практических целей.

Рис. Угол поля зрения

Рис. Угол поля зрения и круг изображения кадра 24*36 мм

Классификация объективов по углу изображения

В зависимости от соотношения диагонали кадра и фокусного расстояния объектива различают следующие основные типы объективов:

  • нормальноугольный— объектив, у которого фокусное расстояние примерно равно диагонали кадра;

  • узкоугольный — объектив, у которого фокусное расстояние значительно превышает диагональ кадра, имеет небольшой угол изображения и предназначен для съёмки удаленных предметов;

  • широкоугольный— объектив, у которого фокусное расстояние заметно меньше диагонали кадра; предназначен для съёмки в ограниченном пространстве;

  • сверхширокоугольный объектив(«рыбий глаз») — объектив, у которого угол изображения больше 140° или даже 180°. Имеет очень большие геометрические искажения и используется, в основном, для художественной съёмки.

  • объектив с переменным фокусным расстоянием, так называемый трансфокатор(иногда их также называютзумм-объектив, или простозум).

Разрешающей способностью называется способность оптической системы изображать раздельно две линии или точки, характеризуется максимальным числом прозрачных и непрозрачных штрихов, равных по ширине, различаемых на 1 мм длины изображения. Определяется по специальным штриховым тестам:

  • визуально — рассматриванием в микроскоп оптического изображения штриховой миры, построенного объективом, на оптической скамье, не фотографируя его на пленку, полученное значение принято называть

    разрешающей силойобъектива.

  • фотографически — фотосъемкой теста. При анализе полученного изображения применяют термин «фотографическая разрешающая способность«.

Величину разрешающей силы определяют ряд факторов: 1) дифракция светана круглых отверстиях оправ, в которые вмонтированы линзы и другие компоненты объектива; 2) остаточныеаберрационные погрешностиоптической системы объектива; 3) светорассеяние в объективе; 4) контраст миры.

Разрешающая сила объективов неоднородна по полю изображения, центральные лучи, идущие вблизи главной оптической оси перпендикулярно плоскости пленки, обеспечивают наибольшее разрешение. Изображение на краях снимка строится наклонными лучами и имеет меньшее разрешение из-за наличия у объективааберраций, которые на краях всегда больше, чем в центре.

Разрешающая сила максимальна при определенном значенииотносительного отверстия (диафрагмы).

Угол — поле — зрение

Cтраница 1


К определению поля зрения расстояние, поле зрения и от-оптической системы. носительное отверстие или.  [1]

Угол поля зрения определяет ту часть пространства, изображение которой строится оптической системой з пределах плоскости изображения ( рис. 4 — 2), ограниченных полевой диафрагмой.  [2]

Угол поля зрения при этом определяется отношением 2 tg ш y / D, где у — величина изображения спроектированного на экран рисовального прибора; D — расстояние от глаза наблюдателя до экрана.  [3]

Оптическая схема лазерного локатора Firepond.  [4]

Угол поля зрения приемного канала локатора составлял U5 и определялся условием гетеродинного согласования излучения отраженного сигнала и лазерного гетеродина.  [5]

Временная диаграмма после-детекторной обработки в чмпульсном режиме. Г, Г2100 he ( поз. 7, 10, 12.  [6]

Угол поля зрения приемного канала локатора составлял, таким образом, 50 мрад и был приблизительно в три раза меньше максимального угла поля сканирования.  [7]

К расчету глубины резкости.  [8]

Однако угол поля зрения и разрешающая способность таких объективов невелики. Чем больше необходимо относительное отверстие, тем для меньшего угла поля зрения это удается сделать.

 [9]

Характеристика угол поля зрения определяется как величина 2 w, где w находится из формулы tg w s, х, или j — ПРИ водится та из величии в пространстве предметов и изображений, которая больше по абсолютной величине. В большинстве случаев, когда предмет находится на бесконечности, угол w относится к пространству объектов.  [10]

Тогда угол поля зрения объектива уменьшится вдвое.  [11]

Эти конусы обеспечивают угол поля зрения 50 с пятикратным оптическим усилением.  [12]

Однако в рассматриваемом случае угол поля зрения локатора был равен 15, что потребовало расширения полосы пропускания фильтра до 20 нм.  [13]

Такое сравнительно короткое фокусное расстояние обусловлено необходимостью получить широкий угол поля зрения объектива при возможно меньших размерах кадра на пленке.  [14]

Длиннофокусный объектив Юпитер-11 1: 4 / 135 мм ( угол поля зрения 18) выполнен по так называемой схеме телеобъектива. Если построить по обычным схемам ( рис. 7, а, б) объектив с фокусным расстоянием 135 мм, то примерно на таком же расстоянии от фотопленки будут находиться его линзы, объектив будет громоздким.  [15]

Страницы:      1    2    3

404: Страница не найдена

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы приносим свои извинения за доставленные неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск
  • Пожалуйста, свяжитесь с нами, чтобы сообщить, что эта страница отсутствует, или используйте поле выше, чтобы продолжить поиск
  • Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, WhatIs.com.
  • Посетите нашу домашнюю страницу и просмотрите наши технические темы

Просмотр по категории

ПоискСеть

  • беспроводная ячеистая сеть (WMN)

    Беспроводная ячеистая сеть (WMN) — это ячеистая сеть, созданная путем соединения узлов беспроводной точки доступа (WAP), установленных в . ..

  • Wi-Fi 7

    Wi-Fi 7 — это ожидаемый стандарт 802.11be, разрабатываемый IEEE.

  • сетевая безопасность

    Сетевая безопасность охватывает все шаги, предпринятые для защиты целостности компьютерной сети и данных в ней.

ПоискБезопасность

  • Что такое модель безопасности с нулевым доверием?

    Модель безопасности с нулевым доверием — это подход к кибербезопасности, который по умолчанию запрещает доступ к цифровым ресурсам предприятия и …

  • RAT (троянец удаленного доступа)

    RAT (троян удаленного доступа) — это вредоносное ПО, которое злоумышленник использует для получения полных административных привилегий и удаленного управления целью …

  • атака на цепочку поставок

    Атака на цепочку поставок — это тип кибератаки, нацеленной на организации путем сосредоточения внимания на более слабых звеньях в организации . ..

ПоискCIO

  • пространственные вычисления

    Пространственные вычисления широко характеризуют процессы и инструменты, используемые для захвата, обработки и взаимодействия с трехмерными данными.

  • Пользовательский опыт

    Дизайн взаимодействия с пользователем (UX) — это процесс и практика, используемые для разработки и реализации продукта, который обеспечит позитивное и …

  • соблюдение конфиденциальности

    Соблюдение конфиденциальности — это соблюдение компанией установленных правил защиты личной информации, спецификаций или …

SearchHRSoftware

  • Поиск талантов

    Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса …

  • удержание сотрудников

    Удержание сотрудников — организационная цель сохранения продуктивных и талантливых работников и снижения текучести кадров за счет стимулирования . ..

  • гибридная рабочая модель

    Гибридная модель работы — это структура рабочей силы, включающая сотрудников, работающих удаленно, и тех, кто работает на месте, в офисе компании…

SearchCustomerExperience

  • CRM (управление взаимоотношениями с клиентами) аналитика

    Аналитика CRM (управление взаимоотношениями с клиентами) включает в себя все программные средства, которые анализируют данные о клиентах и ​​представляют…

  • разговорный маркетинг

    Диалоговый маркетинг — это маркетинг, который вовлекает клиентов посредством диалога.

  • цифровой маркетинг

    Цифровой маркетинг — это общий термин для любых усилий компании по установлению связи с клиентами с помощью электронных технологий.

Объяснение поля зрения

Перед настройкой камеры слежения вам необходимо ознакомиться с несколькими ключевыми моментами, чтобы убедиться, что вы получаете лучший угол для отснятого материала. В зависимости от ландшафта, который вы хотите наблюдать, типа выбранного вами объектива и установленного угла обзора все будет иметь значение.



Что такое поле зрения?

Прежде чем что-либо делать с лучшей камерой видеонаблюдения, важно понять некоторые основные сведения. Прежде всего, что такое «поле зрения»? Многие противоречивые ресурсы объясняют эту тему, и перед началом работы важно понять ее.

Большая часть путаницы связана с попытками определить разницу между полем зрения и углом зрения. Некоторые люди считают эти два термина взаимозаменяемыми, в то время как другие считают, что между ними есть небольшая разница.

В этой статье поле зрения (FOV) камеры слежения, также называемое углом обзора, — это то, что камера может зафиксировать или увидеть. Вы измеряете FOV в градусах.

Подробнее об этом в разделе ниже.



Поле зрения при выборе объектива

Прежде чем выбрать объектив для наблюдения, вам также необходимо иметь общее представление о том, что делают различные типы объективов камер.

Второе по важности соображение для вас при выборе объектива? Какой пейзаж вы хотите запечатлеть. Вы хотите запечатлеть общую картину? Или вы хотите увидеть маленькое пространство в мельчайших деталях? Определите интересующее поле зрения, прежде чем принимать решение о типе используемого объектива.

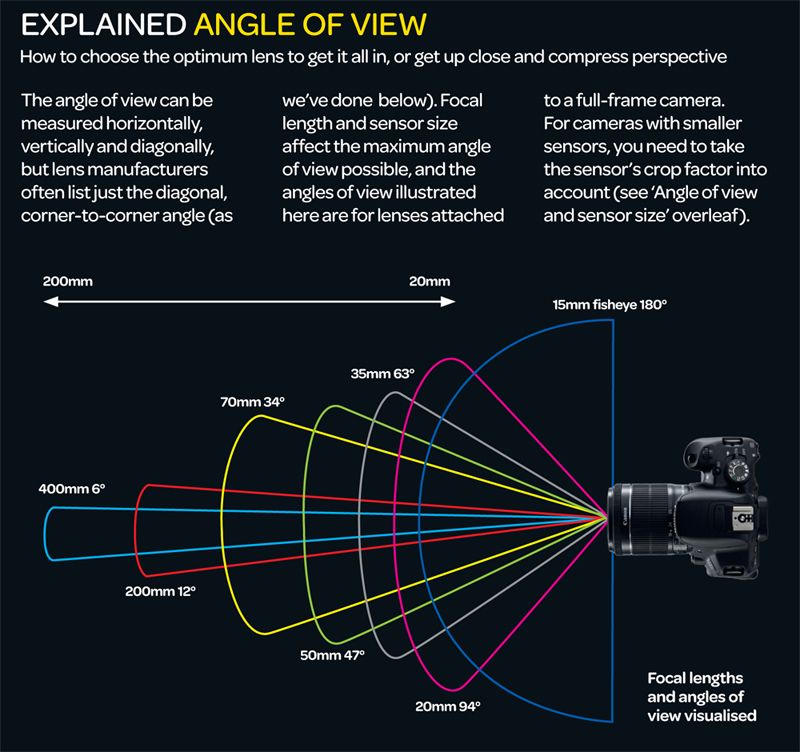

Ознакомьтесь с нашей разбивкой по различным углам обзора, чтобы помочь вам принять решение:



Различные углы обзора для вашей камеры

  • Сверхширокоугольный: Этот тип объектива создает эффект «рыбий глаз» и охватывает угол обзора 180° и более.

  • Широкоугольный: Объективы с углом обзора от 110 до 60 градусов и эффективным фокусным расстоянием от 10 до 25 мм.

  • Стандартный/средний : Объективы с углом обзора от 60 до 25 градусов и эффективным фокусным расстоянием от 25 до 65 мм.

  • Телефото : Объективы с углом обзора от 25 до 10 градусов, что соответствует фокусному расстоянию от 65 до 160 мм.

  • Супертелеобъектив: Объективы с углом обзора от 10 до 1 градуса и фокусным расстоянием от 160 до 600 мм.





Выбор правильной камеры для создания желаемого кадра

Камера с широкоугольным объективом захватывает больше объектов, но меньше деталей.

Этот ракурс идеален, если вы хотите наблюдать за большим ландшафтом. Камеры с широкоугольным объективом — популярный вариант для бизнеса и больших помещений. Этот тип объектива может фиксировать общую картину любого необычного действия или движения на территории.

Если вы хотите запечатлеть что-то конкретное или очень подробное, этот объектив вам не подойдет. Если вам нужно запечатлеть меньше объектов, но с большей детализацией, лучшим выбором будет узкоугольный объектив камеры.
