Виньетирование в фотографии — что это такое и чем оно вызвано?

Что такое виньетирование объектива?

Виньетирование объектива — это уменьшение яркости или насыщенности на периферии изображения. Это вызвано рядом факторов, включая дефекты конструкции объектива, фокусного расстояния или диафрагмы. Потеря яркости растет по мере удаления от центра фотографии.

Что вызывает виньетирование объектива на фотографиях?

Виньетирование объектива особенно заметно на изображениях, сделанных с помощью короткофокусных объективов, зум-объективов и телеобъективов. Виньетирование еще более заметно, когда фотография сделана с широкой диафрагмой, потому что оно возникает, когда передняя часть объектива закрывает камеру от попадания света.

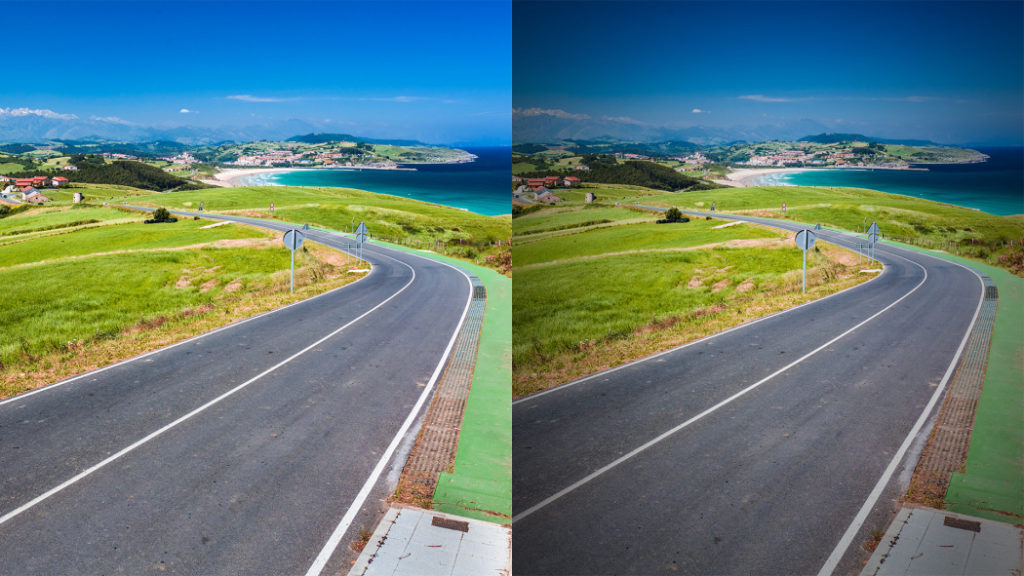

Виньетирование приводит к постепенному снижению яркости по мере увеличения расстояния от центра изображения.

Измерение виньетирования: картографический и индивидуальный анализ дефектов

Для каждой комбинации диафрагмы и фокусного расстояния специалисты DxO создают индивидуальную карту эффекта виньетирования. Для создания каждой карты коррекции они фотографируют равномерно освещенную точечную диаграмму, а затем создают модель эффекта затемнения для положения каждого пикселя на изображении.

Затем инженеры присваивают значение от 0 до 1 каждому пикселю. Это значение используется для попиксельной коррекции изображений JPEG.

Используя ту же диаграмму освещения, значения виньетирования также собираются для каждого цветового канала в исходном файле RAW и окончательном изображении RVB. Эти значения измерены при различных условиях яркости. В зависимости от анализируемой пары объектив/камера требуется от 100 до 500 образцов изображений для создания данных, необходимых для создания карты виньетирования.

Данные калибровки, полученные в результате этого анализа, объединяются в файл коррекции для каждой соответствующей пары объектива и камеры, называемой оптическим модулем.

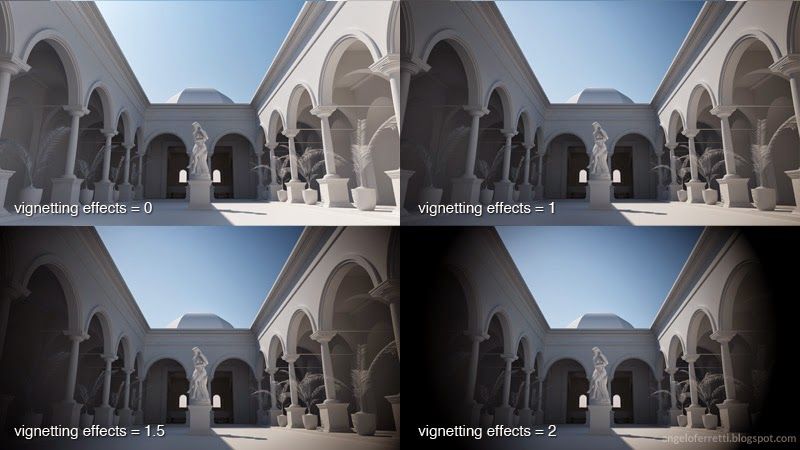

Виньетирование делает изображения все более темными по мере увеличения расстояния от центра фотографии.

Комплексная коррекция виньетирования

Функция коррекции виньетирования DxO делает гораздо больше, чем просто восстанавливает уровни яркости по краям кадра. Вместо этого он принимает во внимание несколько факторов:

Компенсирует уровни экспозиции, когда коррекция может привести к переэкспонированию краев изображения

Ограничение риска изменения цвета

Не увеличивает уровень шума при осветлении затемненных областей

Nikon D4S (AF-S 200–400 мм f4), 400 мм f/4, 1/8000, ISO360 Функция коррекции виньетирования DxO компенсирует экспозицию, ограничивает изменение цвета и не создает дополнительных шумов.

---

Откройте для себя возможности коррекции камеры и объектива с помощью DxO

PureRAW ³ и DxO PhotoLab ⁶

DxO

PureRAW ³

Более четкие и чистые файлы RAW без обновления камеры

Бесплатная пробная версия

Купить

DxO

PhotoLab ⁶

Лучшее программное обеспечение для обработки фотографий.

Это так просто.

Бесплатная пробная версия

Купить

Виньетирование | Научные объемные изображения

Многие изображения страдают неравномерным освещением поля, хуже освещается периферия изображения. Эта так называемая проблема виньетирования связана с факторами пути света микроскопа, такими как ограничения в объективах или камере. Эффект виньетирования становится особенно очевидным, когда двухмерные или трехмерные мозаичные изображения сшиваются вместе. Huygens Stitcher может исправлять виньетирование и создавать однородную реконструкцию большого поля зрения.

Программное обеспечение Huygens позволяет пользователю выбирать между двумя режимами коррекции: ручным и автоматическим. Для ручной коррекции требуется двумерное изображение плоского поля в качестве входных данных, а также допускается использование темного кадра, в то время как для автоматической коррекции эти дополнительные изображения не требуются. Автоматическую коррекцию можно оптимизировать, изменив настройку модели виньетирования. Оба режима коррекции можно применять к 2D- и 3D-изображениям стопки.

Ручная коррекция виньетирования

Требуется двумерное изображение плоского поля, полученное с теми же размерами и с использованием того же оптического пути, что и другие плитки, но из области на покровном стекле или предметном стекле без образца. В идеале это делается для всех каналов независимо, так как они могут содержать разные шаблоны виньетирования. Хотя это и не обязательно, также можно загрузить изображение темного поля, чтобы еще точнее восстановить истинный сигнал. Этот темный кадр получается без источника света или с закрытым затвором и компенсирует остаточный сигнал от внутренней температуры, электрических токов и т. д. Коррекция виньетирования работает на мозаичных изображениях 2D и 3D. Для получения дополнительной информации о получении изображений коррекции плоского поля флуоресцентных изображений см.

этот протокол.

Автоматическая коррекция виньетирования

Модель виньетирования : модель виньетирования может быть круглой (по умолчанию) и эллипсоидальной. Эта модель описывает форму затенения изображения, как показано в этих примерах на рис.1:

Примеры неравномерного освещения для круглой (А) или эллипсоидальной (В и С) модели виньетирования.

Регулировка виньетирования : с помощью элементов управления регулировкой виньетирования пользователь может настроить модель в соответствии со степенью виньетирования. Перемещение ползунка влево и вправо отрегулирует коррекцию по краям. Влево (в сторону -1) коррекция следует более крутой кривой, тогда как вправо (в сторону +1) коррекция будет более плавной (см. рис. 2). В центре (0) коррекция более сосредоточена ближе к центру изображения.

Примеры профилей линий (A) на изображении, подверженном виньетированию (B), с соответствующими настройками ползунка виньетирования.
