Внешний источник питания для цифровой камеры, подключение через самодельный адаптер

Не всегда одного штатного аккумулятора цифровой камеры достаточно для нормальной работы. К примеру, при цейтраферной или других видах длительной интервальной съемки заряда аккумулятора может не хватить на весь процесс. Для увеличения продолжительности непрерывной работы камеры используются специальные батарейные ручки под 2 штатных аккумулятора или внешние источники питания. К сожалению, многие камеры не имеют «простых» интерфейсов для подключения внешних источников, а батарейные ручки выпускаются не для всех камер. Но задача обеспечения питания камеры все же решается, и не такими уж сложными средствами. Эта статья о том, как подключить универсальный источник питания с помощью самодельного адаптера-муляжа аккумулятора.

Адаптер-муляж

В одной из прошлых статей («Из практики подготовки к цейтраферной съемке, или Как проявляются законы “падающих бутербродов”») я писал, как сделать простейший батарейный блок под аккумуляторы типоразмера АА для питания камеры Canon PowerShot G9.

Эта камера, как и многие другие, не рассчитанные на профессионалов, не имеет специального разъема для подключения внешнего блока питания. Вместо этого такой блок подключается через муляж штатной батарейки, для чего в корпусе камеры есть специальная ниша под провод. Однако приобрести такой адаптер-гильзу практически невозможно. Мне повезло купить недорого аналог штатного аккумулятора и сделать адаптер из него. Но это все же везение.

Хорошо, если корпус аккумулятора конструктивно прост и его муляж можно вылепить (хотя бы из глины) или вырезать (хотя бы из куска дерева) обычными инструментами. Но производители камер стараются сделать так, чтобы сторонние компании или умельцы не могли наладить массовый выпуск универсальных батарей и отобрать у них часть прибыли (отчасти, они, конечно, защищают нас и от потенциально опасной «левой» продукции, но это лишь совсем отчасти). Формы корпусов и разъемов меняются так же регулярно, как модели камер. Поэтому даже при «обновлении» камеры одного и того же производителя, фотограф часто не может использовать старые аккумуляторы.

Самыми универсальными в моих запасах аккумуляторов Canon являются старые BP-511/512 — они подходили и для первых компактов, и для первых зеркалок. В современных линейках аккумуляторы от компактов и зеркалок даже одного поколения, как правило, не взаимозаменяемы.

Как видно по приведенной выше фотографии, современные аккумуляторы имеют довольно непростой разъем, который парой плоских клемм не заменишь. Приобрести «муляж» такого аккумулятора для реализации идеи питания камеры от внешнего блока питания невозможно (почти), а покупать аккумулятор, чтобы использовать только его корпус слишком накладно (ну разве что повезет найти «некондицию»). Опишу собственный опыт изготовления такого муляжа, а также использования внешнего блока питания «Вампирчик» (Мобильный источник питания «Вампирчик-Цифра»).

Для изготовления муляжа аккумулятора (типа LP-E8 от зеркалки Canon EOS 600D) потребуются клеммы щелевого типа. Пара клемм для контактов «+» и «−» была извлечена из компьютерного разъема и смонтирована на провода питания.

Найти заготовки для клемм муляжа аккумулятора можно в компьютерных и прочих разъемах. Клеммы для муляжа нужно предварительно испытать на контактах. В качестве испытательного стенда будем использовать зарядное устройство «моделируемого» аккумулятора. Клеммы должны хорошо держаться на контактах, а глубина щели должна быть достаточной для надежного захвата соответствующего контакта.

После того, как клеммы прикреплены к проводам питания (механическое обжатие и термоусадочная трубка), переходим к изготовлению корпуса аккумулятора. Самым простым способом мне показался процесс с формовкой или отливкой болванки-муляжа из затвердевающей массы. Было изготовлено несколько болванок из разных материалов: клея на эпоксидной основе с наполнителем, термоклея (для электрических монтажных пистолетов), массы для рукоделия на основе глины.

Первый этап — создание формы. Если муляж будет изготовлен из массы на основе эпоксидной смолы, то форму можно сделать из пластилина. Намазываем штатный аккумулятор маслом (я использовал обычное растительное) и формуем «вокруг» него пластилиновую форму. Кладем все вместе в морозильник. Ждем (≈30 минут), пока пластилин хорошо затвердеет. Затем извлекаем аккумулятор, не нарушая форму. Если перед формовкой прикрепить к аккумулятору петлю из тонкого канцелярского скотча, то извлечь его из формы будет проще.

Изготовление пластилиновой формы.

На втором этапе в хорошо охлажденную форму нужно вмонтировать пластиковые перегородки под щели аккумулятора. А затем надеть на них соответствующие клеммы. Пластиковые перегородки должны быть установлены очень точно, иначе щели муляжа окажутся не в том месте и он просто не встанет на место в камере (или еще хуже — повредит контакты в камере!).

Форма с установленными перегородками и клеммами.

Третий этап — заливка формы. На аккумулятор LP-E8 нужно примерно 30-40 мл эпоксидной смеси. В детстве, когда для всяких самоделок приходилось покупать советскую эпоксидку большими банками, я расстраивался по поводу того, что нельзя купить меньшие. Теперь же в магазине, как правило, упаковки по ≈10 мл и я сожалею, что нет больших (и нет в мире совершенства). Расход смеси можно уменьшить, если добавить в смолу наполнитель, к примеру, нарезанную канцелярскую резинку. Эпоксидный клей лучше выбирать такой, который после отвердевания не будет очень жестким (то есть, если в описании обещают прозрачность и твердость стекла, то это не лучше, а хуже). Тогда муляж не будет колоться в области клемм, да и щелевые клеммы будут хоть как-то «подпружинены» упругой массой.

Процесс заполнения формы смесью эпоксидки и резанной резинки.

Клей быстро отвердевает и уже через час-два можно извлекать заготовку муляжа аккумулятора из формы. Чем точнее была сделана форма, тем меньше потребуется дополнительной обработки напильником и наждачной шкуркой.

Готовые муляжи аккумуляторов для установки в камеры Canon PowerShot G9 (слева, в корпусе штатного аккумулятора) и EOS 600D (справа). Если присмотреться, заметно, что одна клемма самодельного муляжа сильно вывернута. Во время затвердевания массы она сместилась из правильного положения, и ее пришлось подгонять «по месту» (такой адаптер лучше не использовать с камерой, чтобы не повредить ее контакты).

При описанной технологии изготовления муляжа аккумулятора мне не удалось сделать достаточно хороший экземпляр. Как бы я ни морозил пластилин, жесткие провода все равно слегка выворачивают клеммные перегородки, и клеммы после затвердевания эпоксидки стоят не так, как нужно. Разумеется, проверять это нужно не на камере, а на зарядном устройстве. Клемму можно слегка подогнуть, но от этого ее механические свойства не улучшатся, да и муляж в области клемм разрушается. Чтобы от этой неприятности избавиться, я разбил процесс изготовления муляжа на две стадии: изготовление части с клеммами и изготовление самого муляжа.

В качестве стапеля для изготовления клеммной части использовал зарядное устройство.

Область зарядного устройства, в котором будет формоваться клеммная часть, стоит защитить, к примеру, канцелярским скотчем, и хорошо промазать смазкой. Затем установить в нужное положение клеммы и сделать опалубку из тонкого пластика, в которую и будет заливаться эпоксидка.

Клеммы установлены в зарядное устройство.



Опалубка в зоне клемм, в которую и нужно производить заливку эпоксидной массы.

Заливать эпоксидку в зарядное устройство — варварское занятие. Но если все сделать аккуратно, хорошо промазать все смазкой (масло, силиконовая смазка или силиконовый полироль), которая не даст эпоксидке приклеится к пластику и контактам, то вреда ЗУ не будет (предварительно нужно поэкспериментировать со смазками и используемой эпоксидкой). Заливаем через желобок в опалубку эпоксидку. Ждем пока она хорошо схватится и извлекаем заготовку.

В одном случае при изготовлении клеммной части я использовал плохую смазку (машинное масло), и моя конструкция приклеилась к ЗУ. Так как это был первый эксперимент, я подстраховался и не стал ждать полного высыхания, а извлек «деталь» еще сырой. Остатки эпоксидки пришлось удалять шилом и отверткой, но ЗУ я не повредил. В общем, нужно предпринять все возможные меры предосторожности и предварительно проверить комбинации «эпоксидка — смазка — медь — пластик» на предмет «несклеивания»!

Часть муляжа с клеммами.

На второй стадии изготовления муляжа нужно снова сделать форму (из пластилина или другим способом), установить в нее клеммную часть и залить эпоксидную массу с наполнителем.

Альтернативный метод создания формы на основе крышки от штатного аккумулятора (оранжевая) и прозрачного упаковочного (от «блистеров») пластика.



Готовый адаптер-муляж.

Как уже упоминалось, в качестве материала для создания муляжа можно использовать не только эпоксидную смолу с отвердителем и наполнителем. Подойдет любая затвердевающая масса или клей с небольшой усадкой при высыхании. Я пробовал форомовочную массу на основе глины и термоклей. Преимущества этих материалов в том, что они меньше пачкают и не пахнут, не требуют специальной вентиляции при работе. Но есть у них и недостатки. Глина крошится в месте контактов и выхода провода, а горячий термоклей нельзя заливать в пластилиновую форму — он ее расплавит. Если же делать для термоклея форму из глины, она по причине большой вязкости глины получается не точной, и приходится муляж долго доводить до нужных размеров и форм (хотя горячим ножом это делать довольно просто). Кроме того, по поводу термоклея у меня нет уверенности, что он не размягчится в камере. Варианты использования глины и термоклея приведены скорее для того, чтобы показать их меньшую полезность в сравнении эпоксидной массой, и на тот случай, если эпоксидки в ближайшем магазине не окажется, а глина, клей и жажда действий есть.

Вампирчик-Цифра

Про «Вампирчик» (накопитель / преобразователь / источник питания / индикатор) я узнал не так давно из статьи «Техника в руках дикаря: 10 лет спустя». На фоне, мягко говоря, сволочизма с фирменными аккумуляторами, в существование такого универсального, полезного и сравнительно недорогого устройства просто не верилось. Тем не менее, мир оказался не так уж и плох, и в нем не перевелись еще специалисты и энтузиасты реальных дел. Устройство во всех отношениях восхищает. Оно и накопитель (2 встроенных Li-Ion-аккумулятора 3,7 В 2200 мА·ч и подключаемая батарея внешнего блока аккумуляторов), и импульсный преобразователь 4-15 В с током до 1,5 А (при напряжениях до 5 В и с пропорциональным уменьшением при повышении выходного напряжения), и умный контроллер зарядки (от сетевого адаптера, USB, солнечных батарей, вело-динамо) встроенных аккумуляторов, и контроллер зарядки внешних аккумуляторов разных типов. При этом операции зарядки самого «Вампирчика» и питания от него могут производиться синхронно. Есть удобная светодиодная индикация и встроенный цифровой индикатор.

Из недостатков могу отметить два: «городское исполнение» и отсутствие жесткой защиты от дурака. Первое означает, что на работу под дождем или при сильной тряске «Вампирчик» не рассчитан, держать его лучше в герметичном и защищающем от механических повреждений чехле, а устройства подключать к разъемам аккуратно. Что касается «дурака», то с ним сложнее — защиту нужно придумать самому. Так, у меня был опыт съемки, когда я использовал «Вампирчик» для питания камеры и после трех часов работы уже не мог сообразить, как же вставить разъем внешнего аккумуляторного блока (да, еще его штыревые контакты ничем не защищены от случайного КЗ на любую мелкую железку — я просто надел на них кусочек канцелярской резинки-стерки) и воткнул его в «Вампирчик» наоборот. Ну это уж «сам дурак», и ничего не поделаешь. Я думаю, что если бы защита «от дурака» была жестче, устройство бы потеряло в универсальности.

Вампирчик с внешним блоком Li-Ion-аккумуляторов (кроме блока на 2 аккумулятора типа 18650 можно приобрести и на 6). Суммарно по емкости такой комплект (3,7 В × 2,2 А·ч × 4) эквивалентен четырем штатным аккумуляторам зеркалки Canon EOS 600D (7,2 В × 1,12 А·ч).



Вампирчик в сумке (один из вариантов комплектации с сумкой на ремень) подключен к камере через самодельный разъем.

Одна из функций «Вампирчика» — цифровая индикация режимов работы. Она может использоваться не только для точной настройки выходного напряжения, контроля зарядки внешних аккумуляторов, но и, к примеру, для оценки потребления энергии камерой в различных режимах работы. Далее приведена таблица потребления тока камерами Canon EOS 600 D и PowerShot G9 в различных режимах работы. Значения величин тока для краткосрочных процессов (полунажатие на спуск, спуск, фокусировка) — пиковые. Если величина случайно меняется — приведены границы диапазона. Если процесс многоступенчатый (полунажатие — нажатие на спуск — запись данных — пауза) приведены несколько пиковых значений, которые можно отнести к разным этапам работы камеры.

Режим съемки / камера	Canon EOS 600D, EF 28—135 мм IS, А	Canon PowerShot G9, А
Камера включена (режим съемки) / дисплей выключен	0,05	0,05
Камера включена (режим съемки) / дисплей включен	0,25—0,15	0,3—0,35
Полунажатие / Нажатие на спуск АФ вкл. / стабилизация выкл./ дисплей выкл.	0,3-0,5-0,05	0,25-0,35-0,1
Полунажатие / Нажатие на спуск АФ вкл. / стабилизация выкл./ дисплей вкл.	0,3-0,5-0,15	0,35-0,3-0,3
Полунажатие / Нажатие на спуск АФ вкл. / стабилизация вкл./ дисплей выкл.	0,3-0,5-0,05	0,35-0,3-0,1
Полунажатие / Нажатие на спуск АФ вкл. /стабилизация вкл./ дисплей вкл.	0,3-0,5-0,15	0,4-0,3-0,3
Просмотр фото	0,25—0,15	0,1
Просмотр видео	0,3—0,2	0,1—0,15
Зарядка вспышки	1,4—0,8	0,6
LiveView	0,6
Live View, Полунажатие / Нажатие на спуск АФ вкл. / стабилизация вкл.	0,8-0,7-0,7

Самые прожорливые потребители: вспышка и матрица с дисплеем в режиме Live View. А вот на стабилизации и фокусировке, а также на просмотре картинок (в течение кратких просмотров после съемки),кажется, можно не экономить.

Источник: ixbt.com

USB внешний источник питания и литиевая батарея автоматическая конструкция переключения

Сфокусируйся на,Star StandardНетНет хорошего содержания

Автор: Руи Шэн, типография: Xiaoyu

WECHAT общественное число: чип дома (ID: Chiphome-dy)

Когда наши схемы могут быть включены от внешних источников питания USB, нам необходимо выполнить следующие логические настройки при включении литиевых батарей:

1. Когда внешний источник питания питания питания литиевой батареи нарушена.

2. Когда внешняя мощность отключается, литиевая батарея питается питанием.

Ниже приведена цепь, используемая автором в цепи проектирования:

Описание цепи

Когда VUSB питается, трубка MOS не включена, и VCC равен VUSB минус уменьшение давления диода D1; когда VusB отсоединен, трубка MOS включена, питается питанием VBAT и автоматическое переключение.

Принцип анализа

Вот 5 В USB-источника питания, VBAT составляет 4,2 В литиевой батареи, в качестве примера анализа:

1. Когда VUSB составляет 5 В, концевое напряжение PMOS G составляет 5 В, а PMOS не включается, напряжение проходит через D1 в VCC.

2, после отключения VUSB напряжение G-клемма PMOS отброшено из R1 на GND, а PMOS включен, и VCC работает на VBAT.

Здесь некоторые маленькие партнеры не понимают, почему Mos Management можно включить, он будет кратко описан здесь.Умелость этой цепи существует в присутствии паразитарных диодов MOS Tubure. До того, как MOS трубка не включается, напряжение S-клемма изменяется на VBAT-0,7V, поэтому напряжение S-клемма определенно выше G- Клеммное напряжение, так что PMOS включен, после включения паразитарного диода коротко замыкается, больше не воспроизводится.

3. В реальной работе мы обязательно мы обязательно захочем зарядить аккумуляторную батарею в случае USB-терминала. Это просто для добавления цепи зарядки, так что вся цепь может отключить литиевую батарею и заряжать литиевую батарею.Отказ Эта цепь применяется к массы производственной цепи. После того, как вы переварите, вы можете использовать его напрямую.

Наконец, о изучении цепи, я надеюсь, что все, наслаждайтесь!Мне нравится просить слова, чтобы отправить нас.

‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧  END  ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧

Рекомендуемое чтение:

Коллекция | Содержание | поиск

MCU Общее шифрование

В чем разница между жиром, FAT32 и EXFAT?

закрытьПримечаниеWeChat публичный аккаунт «Shisterhuang», фоновый ответ «1024«Просмотреть более захватывающие контент。

НажмитеПерейти к публичному номеру, включенному на рисунокСфокусируйся на

---

Интеллектуальная рекомендация

Апплеты WeChat загружаются в подпакеты и предварительно загружаются в подпакеты

С непрерывной итерацией проектов апплетов WeChat появляется все больше и больше функций, и пакет кода, соответственно, становится все больше и больше. Размер основного пакета слишком велик, что повлия…

Модель освещения Ламберта

…

Первичная конструкция микросервисной архитектуры springboot + dubbo

Недавно из-за большого количества проектов и обработки личных и личных дел обновление было полным. Некоторое время назад друг хотел понять архитектуру микросервисов, а затем я объединил организационну…

Видеть

0x00 Предисловие Эта тема была сделана в течение нескольких дней, потому что я не очень хорошо понимал эту кучу использования, я пробил в течение нескольких дней и, наконец, лучше понимал это вчера. Н…

URL

URL — это строка, которая выглядит искаженной в строке поиска, это так называемая строка MIME application / x-www-form-urlencoded. Когда программирование включает преобразование обычных символов и эти…

Вам также может понравиться

Примечания к исследованию больших данных 1. Установка Linux на виртуальную машину

1. Что такое Linux Что такое Linux? Linux — это бесплатная и свободно распространяемая Unix-подобная операционная система, многопользовательская, многозадачная, многопоточная и многопроцессорная опера. ..

В соответствии со значением атрибута поля в объекте динамическое отражение Java вызывает соответствующий метод get

В соответствии со значением атрибута поля в объекте, динамически вызывать соответствующий метод get #### Например, поля в объекте GoodsVO используются в качестве ключа, а метод get используется в каче…

Структура данных: создание двусвязного списка, а также вставка и удаление узлов на основе P узлов

Структура данных: создание двусвязного списка, вставка узлов до и после узла P, удаление узлов до и после узла P и P Когда мы говорим о головном узле связанного списка, первое, что мы думаем, это отме…

CSS

CSS концепция Как установить стиль CSS в теге HTML Селектор синтаксис Комментарий Селектор Псевдо / псевдо элемент Цветное значение в CSS Serif и Sans-Serif Soft разница в Модель коробки (Модель короб…

Открытый исходный код Java CMS-FreeCMS2.6 управление словарем

Стандарты набора персонала Unicorn Enterprise Heavy для Python-инженеров 2019 >>> адрес проекта:http://www. freeteam.cn/ Управление словарем Поддерживается с FreeCMS 2.3 Управление классификац…

Источник питания — HiSoUR История культуры

Источник питания — это электрическое устройство, которое подает электрическую энергию на электрическую нагрузку. Основной функцией источника питания является преобразование электрического тока из источника в правильное напряжение, ток и частоту для питания нагрузки. В результате источники питания иногда называются преобразователями электроэнергии. Некоторые источники питания представляют собой отдельные автономные компоненты оборудования, а другие встроены в нагрузочные устройства, которые они питают. Примеры последних включают источники питания, имеющиеся на настольных компьютерах и устройствах бытовой электроники. Другие функции, которые могут выполнять источники питания, включают в себя ограничение тока, наносимого нагрузкой, на безопасные уровни, выключение тока в случае электрической неисправности, кондиционирование питания для предотвращения появления электронных помех или перенапряжений на входе от нагрузки, факторную коррекцию и сохранение энергии, чтобы она могла продолжать подавать нагрузку в случае временного прерывания источника питания (источник бесперебойного питания).

Все источники питания имеют входное напряжение питания, которое получает энергию в виде электрического тока от источника и одно или несколько соединений выходной мощности, которые подают ток на нагрузку. Источник питания может поступать от электрической сети, такой как электрическая розетка, устройства хранения энергии, такие как батареи или топливные элементы, генераторы или генераторы переменного тока, преобразователи солнечной энергии или другой источник питания. Входы и выходы обычно представляют собой проводные схемы, хотя некоторые источники питания используют беспроводную передачу энергии для питания своих нагрузок без проводных соединений. Некоторые источники питания также имеют другие типы входов и выходов для таких функций, как внешний мониторинг и управление.

Основная классификация

функциональная
Источники питания классифицируются по-разному, в том числе по функциональным функциям. Например, регулируемый источник питания — это тот, который поддерживает постоянное выходное напряжение или ток, несмотря на изменения тока нагрузки или входного напряжения. И наоборот, выход нерегулируемого источника питания может значительно измениться при изменении входного напряжения или тока нагрузки. Регулируемые источники питания позволяют запрограммировать выходное напряжение или ток с помощью механических элементов управления (например, ручек на передней панели источника питания) или с помощью управляющего входа или обоих. Регулируемый регулируемый источник питания — это регулируемый и регулируемый. Изолированный источник питания имеет выходную мощность, электрически не зависящую от входной мощности; это контрастирует с другими источниками питания, которые имеют общее соединение между входом и выходом питания.

упаковка
Источники питания упакованы по-разному и классифицируются соответствующим образом. Блок питания для настольных компьютеров представляет собой автономный настольный блок, используемый в таких приложениях, как проверка цепи и разработка. Источники питания с открытым каркасом имеют только частичный механический корпус, иногда состоящий только из монтажной базы; они обычно встроены в оборудование или другое оборудование. Источники питания для монтажа в стойку предназначены для крепления в стандартные стойки электронного оборудования. Интегрированный блок питания — это тот, который имеет общую печатную плату с нагрузкой. Внешний источник питания, адаптер переменного тока или блок питания — это блок питания, расположенный в шнуре питания переменного тока нагрузки, который подключается к сетевой розетке; стеновая бородавка — это внешний источник питания, встроенный в розетку. Они популярны в бытовой электронике из-за их безопасности; опасный ток сети 120 или 240 вольт преобразуется до более безопасного напряжения, прежде чем он попадет в корпус прибора.

Способ преобразования мощности
Источники питания можно разделить на линейные и коммутационные. Линейные преобразователи мощности напрямую обрабатывают входную мощность, при этом все активные компоненты преобразования энергии работают в своих линейных рабочих областях. При переключении преобразователей мощности входная мощность преобразуется в переменные или импульсы постоянного тока перед обработкой компонентами, которые работают преимущественно в нелинейных режимах (например, транзисторы, которые проводят большую часть своего времени при отсечке или насыщении). Питание «теряется» (преобразуется в тепло), когда компоненты работают в своих линейных областях и, следовательно, коммутационные преобразователи обычно более эффективны, чем линейные преобразователи, потому что их компоненты проводят меньше времени в линейных рабочих областях.

Линейные источники питания
Линейные источники следуют схеме: трансформатор, выпрямитель, фильтр, регулирование и выход.

Во-первых, трансформатор адаптирует уровни напряжения и обеспечивает гальваническую развязку. Схема, которая преобразует переменный ток в пульсирующий DC, называется выпрямителем, тогда они обычно несут схему, которая уменьшает пульсацию, как конденсаторный фильтр. Регулирование или стабилизация напряжения до заданного значения достигается с помощью компонента, называемого регулятором напряжения, который представляет собой не что иное, как систему управления замкнутым контуром («обратная связь»), которая на основе выходного сигнала схемы регулирует напряжение регулирующий элемент, который по большей части этот элемент является транзистором. Этот транзистор, который в зависимости от типа источника всегда поляризован, действует как регулируемый резистор, в то время как схема управления играет с активной областью транзистора, чтобы имитировать большее или меньшее сопротивление и, следовательно, регулировать выходное напряжение. Этот тип источника менее эффективен при использовании подаваемой энергии, поскольку часть энергии преобразуется в тепло в результате эффекта Джоуля в регулирующем элементе (транзисторе), поскольку он ведет себя как переменное сопротивление. На выходе этой ступени для достижения большей стабильности в пульсации есть вторая ступень фильтрации (хотя не обязательно, все зависит от требований к дизайну), это может быть просто конденсатор. Этот ток охватывает всю энергию схемы, так как этот источник питания должен учитывать некоторые конкретные моменты при определении характеристик трансформатора.

Коммутируемые блоки питания
Переключаемый источник — это электронное устройство, которое преобразует электрическую энергию путем переключения транзисторов. В то время как регулятор напряжения использует поляризованные транзисторы в своей активной области усиления, коммутируемые источники используют то же самое, что активно переключают их на высоких частотах (обычно 20-100 кГц) между разрезами (открытыми) и насыщенностью (закрытыми). Полученный квадратный сигнал применяется к трансформаторам с ферритовым сердечником (железные сердечники не подходят для этих высоких частот) для получения одного или нескольких напряжений. Выход переменного тока (AC), который затем выпрямляется (с быстрыми диодами) и фильтруется (индукторы и конденсаторы) для получения выходного напряжения постоянного тока. Преимущества этого метода включают меньший размер и вес сердечника, большую эффективность и, следовательно, меньшее нагревание. Недостатки по сравнению с линейными источниками заключаются в том, что они более сложны и генерируют высокочастотные электрические шумы, которые необходимо тщательно минимизировать, чтобы не создавать помех для оборудования вблизи этих источников.

Коммутируемые источники имеют схему: выпрямитель, переключатель, трансформатор, другой выпрямитель и выход.

Регулирование получается с помощью переключателя, обычно это ШИМ-схема (широтно-импульсная модуляция), которая изменяет рабочий цикл. Здесь функции трансформатора те же, что и для линейных источников, но их положение различно. Второй выпрямитель преобразует пульсирующий переменный сигнал, поступающий от трансформатора, в непрерывное значение. Выход может также быть конденсаторным фильтром или одним из типов LC.

Преимущества линейных источников — лучшее регулирование, скорость и лучшие характеристики ЭМС. С другой стороны, коммутаторы получают лучшую производительность, меньшую стоимость и размер.

Типы

источник постоянного тока
Источник питания постоянного тока — это источник постоянного напряжения постоянного тока. В зависимости от его конструкции источник питания постоянного тока может питаться от источника постоянного тока или от источника переменного тока, такого как сеть электропитания.

Питание от сети переменного тока
Источники питания постоянного тока используют электрическую сеть переменного тока в качестве источника энергии. Такие источники питания будут использовать трансформатор для преобразования входного напряжения в более высокое или низкое напряжение переменного тока. Выпрямитель используется для преобразования выходного напряжения трансформатора в переменное постоянное напряжение, которое, в свою очередь, пропускается через электронный фильтр, чтобы преобразовать его в нерегулируемое постоянное напряжение.

Фильтр удаляет большинство, но не все изменения напряжения переменного тока; оставшееся переменное напряжение известно как пульсация. Допуск электрической нагрузки на пульсацию диктует минимальный объем фильтрации, который должен быть обеспечен источником питания. В некоторых случаях допускается высокая пульсация, и поэтому фильтрация не требуется. Например, в некоторых приложениях зарядки аккумулятора можно реализовать источник питания постоянного тока с питанием от сети переменного тока с не более чем трансформатором и одним выпрямительным диодом с последовательно соединенным резистором с выходом для ограничения тока зарядки.

Электропитание с коммутируемым режимом
В блоке питания с включенным режимом (SMPS) сетевой вход переменного тока напрямую выпрямляется, а затем фильтруется для получения постоянного напряжения. Результирующее постоянное напряжение затем включается и выключается с высокой частотой с помощью электронных схем коммутации, создавая таким образом переменный ток, который будет проходить через высокочастотный трансформатор или индуктор. Переключение происходит на очень высокой частоте (обычно 10 кГц — 1 МГц), что позволяет использовать трансформаторы и фильтрующие конденсаторы, которые намного меньше, легче и дешевле, чем у линейных источников питания, работающих на частоте сети. После вторичной индуктивности или трансформатора высокочастотный AC выпрямляется и фильтруется для получения выходного напряжения постоянного тока. Если SMPS использует адекватно изолированный высокочастотный трансформатор, выход будет электрически изолирован от сети; эта особенность часто необходима для безопасности.

Источники питания с коммутируемым режимом обычно регулируются, и для поддержания постоянного напряжения на выходе питания используется контроллер обратной связи, который контролирует ток, потребляемый нагрузкой. Цикл переключения переключается с увеличением требований к мощности.

SMPS часто включают в себя функции безопасности, такие как ограничение тока или схему лома, чтобы защитить устройство и пользователя от вреда. В случае обнаружения аномальной сильноточной мощности, источник питания в режиме коммутации может считать, что это короткое замыкание и будет закрыто перед повреждением. Блоки питания ПК часто обеспечивают хороший сигнал питания материнской плате; отсутствие этого сигнала предотвращает работу, когда присутствуют аномальные напряжения питания.

Некоторые SMPS имеют абсолютное ограничение на их минимальный выходной ток. Они могут выводить выше определенного уровня мощности и не могут функционировать ниже этой точки. В условиях отсутствия нагрузки частота цепи отсечения мощности увеличивается до большой скорости, в результате чего изолированный трансформатор действует как катушка Тесла, вызывая повреждение из-за возникающих очень высоких импульсов мощности. Поставки в режиме ожидания с защитными схемами могут ненадолго включается, но затем выключается, когда обнаружение нагрузки не обнаружено. Очень небольшая малая маневровая нагрузка, такая как керамический силовой резистор или 10-ваттная лампочка, может быть подключена к источнику питания, чтобы он мог работать без присоединения первичной нагрузки.

Источники питания с коммутационным режимом, используемые на компьютерах, исторически имели низкие коэффициенты мощности и также были значительными источниками линейных помех (из-за индуцированных гармоник линии питания и переходных процессов). В простых источниках питания в режиме переключения входной каскад может искажать форму сигнала линейного напряжения, что может отрицательно повлиять на другие нагрузки (и привести к ухудшению качества питания для других пользователей), а также вызвать излишнее нагревание в проводах и распределительном оборудовании. Кроме того, клиенты несут более высокие счета за электричество при работе с более низкими коэффициентами мощности. Чтобы обойти эти проблемы, некоторые источники питания с коммутацией питания компьютера выполняют коррекцию коэффициента мощности и могут использовать входные фильтры или дополнительные ступени переключения для уменьшения помех линии.

Линейный регулятор
Функция линейного регулятора напряжения состоит в том, чтобы преобразовать переменное постоянное напряжение в постоянное, часто определенное, более низкое постоянное напряжение. Кроме того, они часто обеспечивают функцию ограничения тока для защиты источника питания и нагрузки от сверхтока (чрезмерный, потенциально разрушающий ток).

Постоянное выходное напряжение требуется во многих приложениях питания, но напряжение, обеспечиваемое многими источниками энергии, будет меняться в зависимости от изменения импеданса нагрузки. Кроме того, когда источником питания нерегулируемого источника питания является источник энергии, его выходное напряжение также будет меняться при изменении входного напряжения. Чтобы обойти это, некоторые источники питания используют линейный регулятор напряжения для поддержания выходного напряжения при постоянном значении, независимо от колебаний входного напряжения и импеданса нагрузки. Линейные регуляторы также могут уменьшить величину пульсации и шума на выходном напряжении.

Источники питания переменного тока
Источник питания переменного тока обычно принимает напряжение от настенной розетки (сеть) и использует трансформатор для повышения или понижения напряжения до желаемого напряжения. Может произойти и некоторая фильтрация. В некоторых случаях напряжение источника совпадает с выходным напряжением; это называется изолирующим трансформатором. Другие трансформаторы переменного тока не обеспечивают изоляцию сети; они называются автотрансформаторами; переменный выходной автотрансформатор известен как variac. Другие виды источников питания переменного тока предназначены для обеспечения почти постоянного тока, а выходное напряжение может меняться в зависимости от полного сопротивления нагрузки. В случаях, когда источником питания является постоянный ток (например, автомобильная аккумуляторная батарея), инвертор и повышающий трансформатор могут использоваться для преобразования его в переменную мощность. Портативная мощность переменного тока может быть обеспечена генератором переменного тока, работающим на дизельном или бензиновом двигателе (например, на строительной площадке, в автомобиле или на лодке или в резервной энергетике для аварийных служб), ток которой передается в схему регулятора, чтобы обеспечить постоянное напряжение на выходе. Некоторые виды преобразования переменного тока не используют трансформатор. Если выходное напряжение и входное напряжение одинаковы, и основной целью устройства является фильтрация мощности переменного тока, его можно назвать линейным кондиционером. Если устройство предназначено для обеспечения резервного питания, его можно назвать источником бесперебойного питания. Схема может быть спроектирована с топологией умножителя напряжения для прямого повышения мощности переменного тока; ранее такое приложение представляло собой приемник переменного / постоянного тока вакуумной трубки.

В современном использовании источники питания переменного тока можно разделить на однофазные и трехфазные системы. «Основное различие между однофазным и трехфазным переменным током — постоянство доставки». Источники питания переменного тока также могут использоваться для изменения частоты, а также напряжения, они часто используются производителями для проверки пригодности их продуктов для использования в других странах. 230 В 50 Гц или 115 60 Гц или даже 400 Гц для тестирования авионики.

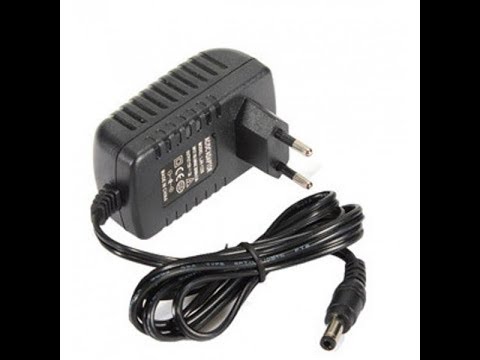

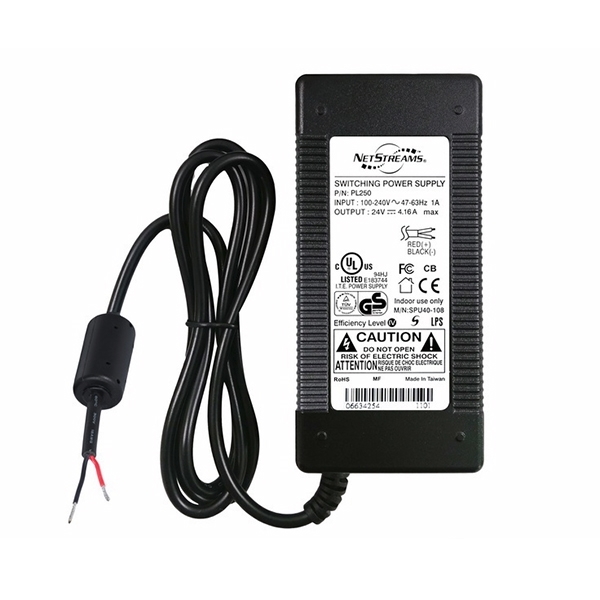

адаптер переменного тока
Адаптер переменного тока — это блок питания, встроенный в сетевой вилку сетевого питания. Адаптеры переменного тока также известны под различными названиями, такими как «plug pack» или «plug-in adapter», или сленговыми терминами, такими как «wall wart». Адаптеры переменного тока обычно имеют один выход переменного или постоянного тока, который передается по кабельному кабелю к разъему, но некоторые адаптеры имеют несколько выходов, которые могут передаваться по одному или нескольким кабелям. «Универсальные» адаптеры переменного тока имеют взаимозаменяемые входные разъемы для подключения различных напряжений сети переменного тока.

Адаптеры с выходами переменного тока могут состоять только из пассивного трансформатора (плюс несколько диодов в адаптерах постоянного тока), или они могут использовать схему коммутационного режима. Адаптеры переменного тока потребляют энергию (и производят электрические и магнитные поля), даже если они не подключены к нагрузке; по этой причине их иногда называют «электрическими вампирами» и могут быть подключены к силовым полоскам, чтобы они могли удобно включаться и выключаться.

Программируемый источник питания
Программируемый источник питания — это тот, который позволяет осуществлять дистанционное управление его работой через аналоговый вход или цифровой интерфейс, такой как RS232 или GPIB. Контролируемые свойства могут включать в себя напряжение, ток, а в случае источников питания переменного тока — частоту. Они используются в самых разнообразных областях применения, включая автоматическое тестирование оборудования, мониторинг роста кристаллов, изготовление полупроводников и рентгеновские генераторы.

Программируемые источники питания обычно используют интегральный микрокомпьютер для управления и контроля работы источника питания. Источники питания, оснащенные компьютерным интерфейсом, могут использовать проприетарные протоколы связи или стандартные протоколы и языки управления устройствами, такие как SCPI.

Бесперебойный источник питания
Источник бесперебойного питания (ИБП) берет свое питание от двух или более источников одновременно. Обычно он питается от сети переменного тока, одновременно заряжая аккумуляторную батарею. Если есть отказ или отказ от сети, аккумулятор мгновенно берет на себя, так что нагрузка никогда не прерывается. Мгновенно здесь следует определить как скорость электричества внутри проводников, которая несколько близка к скорости света. Это определение важно, потому что передача высокоскоростных данных и услуг связи должна иметь непрерывность / отсутствие прерывания этой службы. Некоторые производители используют квазистандарт в 4 миллисекунды. Однако с высокоскоростными данными даже 4 мс времени при переходе от одного источника к другому не достаточно быстро. Переход должен выполняться в режиме перерыва до метода make. ИБП, удовлетворяющее этому требованию, называется ИБП True UPS или гибридный ИБП. Сколько времени ИБП будет обеспечивать, чаще всего основывается на батареях и в сочетании с генераторами. Это время может варьироваться от квази минимум от 5 до 15 минут до буквально часов или даже дней. Во многих компьютерных установках достаточно времени на батареи, чтобы дать операторам время, чтобы отключить систему в порядке. Другие схемы ИБП могут использовать двигатель внутреннего сгорания или турбину для подачи электроэнергии во время отключения электроэнергии, а время автономной работы зависит от того, сколько времени требуется, чтобы генератор находился на линии и критичность обслуживаемого оборудования. Такая схема находится в больницах, центрах обработки данных, колл-центрах, сотовых центрах и центральных офисах по телефону.

Высоковольтный источник питания
Высоковольтный источник питания — это один, который выводит сотни или тысячи вольт. Используется специальный выходной разъем, который предотвращает появление дуги, разрушение изоляции и случайный контакт с человеком. Разъемы Federal Standard обычно используются для приложений выше 20 кВ, хотя для более низкого напряжения могут использоваться другие типы разъемов (например, разъем SHV). Некоторые высоковольтные источники питания обеспечивают аналоговый вход или цифровой интерфейс связи, который может использоваться для управления выходным напряжением. Высоковольтные источники питания обычно используются для ускорения и манипулирования электронными и ионными пучками в оборудовании, таком как рентгеновские генераторы, электронные микроскопы и фокусированные столбцы ионного пучка, а также в ряде других приложений, включая электрофорез и электростатику.

Высоковольтные источники питания обычно применяют основную часть своей входной энергии к преобразователю мощности, который в свою очередь управляет множителем напряжения или высоким коэффициентом поворота, высоковольтным трансформатором или обоими (как правило, трансформатором с последующим умножителем) для получения высоких вольтаж. Высокое напряжение передается из источника питания через специальный разъем и также применяется к делителю напряжения, который преобразует его в низковольтный измерительный сигнал, совместимый с низковольтной схемой. Дозирующий сигнал используется контроллером с замкнутым контуром, который регулирует высокое напряжение путем управления входной мощностью инвертора, а также может быть передан из источника питания, чтобы внешние схемы могли контролировать выход высокого напряжения.

Биполярный источник питания
Биполярный источник питания работает во всех четырех квадрантах декартовой плоскости напряжения / тока, что означает, что он будет генерировать положительные и отрицательные напряжения и токи, необходимые для поддержания регулирования. Когда его выход управляется аналоговым сигналом низкого уровня, он эффективно представляет собой низкопроизводительный операционный усилитель с высокой выходной мощностью и бесшовными ноль-переходами. Этот тип источника питания обычно используется для питания магнитных устройств в научных приложениях. [Пример необходим]

Спецификация
Пригодность конкретного источника питания для приложения определяется различными атрибутами источника питания, которые обычно перечислены в спецификации источника питания. Обычно указанные атрибуты для источника питания включают:

Тип входного напряжения (переменный или постоянный ток) и диапазон
Эффективность преобразования мощности
Количество напряжения и тока, которое он может подавать на свою нагрузку
Насколько стабильно его выходное напряжение или ток находятся в разных условиях линии и нагрузки
Как долго он может подавать энергию без заправки или подзарядки (применяется к источникам питания, использующим переносные источники энергии)
Диапазоны температур эксплуатации и хранения

Обычно используемые сокращения, используемые в спецификациях источника питания:

SCP — защита от короткого замыкания
OPP — защита от перегрузки (перегрузки)
OCP — Защита от перегрузки по току
OTP — защита от перегрева
OVP — Защита от перенапряжения
UVP — защита от пониженного напряжения

Управление температурным режимом
Электропитание электрической системы имеет тенденцию генерировать много тепла. Чем выше эффективность, тем больше тепла отходит от устройства. Существует множество способов управления теплом блока питания. Типы охлаждения обычно делятся на две категории — конвекцию и проводимость. Общие методы конвекции для охлаждения электронных источников питания включают естественный поток воздуха, принудительный поток воздуха или другой поток жидкости по устройству. Общие методы охлаждения проводимости включают теплоотводы, холодные плиты и термические соединения.

Защита от перегрузки
Источники питания часто имеют защиту от короткого замыкания или перегрузки, которые могут повредить источник питания или вызвать пожар. Предохранители и автоматические выключатели являются двумя обычно используемыми механизмами защиты от перегрузки.

Предохранитель содержит короткую часть провода, которая плавится, если происходит слишком много тока. Это эффективно отключает питание от нагрузки, и оборудование перестает работать до тех пор, пока не будет обнаружена проблема, вызвавшая перегрузку, и замените предохранитель. В некоторых источниках питания используется очень тонкая проводная связь, спаянная на месте в качестве предохранителя. Предохранители в блоках питания могут быть заменены конечным пользователем, но предохранители в потребительском оборудовании могут потребовать инструментов для доступа и изменения.

Автоматический выключатель содержит элемент, который нагревает, изгибает и запускает пружину, которая отключает контур. Как только элемент остынет, и проблема будет обнаружена, выключатель может быть сброшен и питание восстановлено.

В некоторых блоках питания используется тепловой выключатель, заложенный в трансформаторе, а не предохранитель. Преимуществом является то, что он позволяет увеличить ток в течение ограниченного времени, чем устройство может поставлять непрерывно. Некоторые такие вырезы самовосстанавливаются, некоторые — только для одного использования.

Ограничение тока
В некоторых расходных материалах используется ограничение тока вместо отключения питания при перегрузке. Используемые два типа ограничения по току — это ограничение по электронному ограничению и полное сопротивление. Первый является обычным для лабораторных стендов, последний является общим при поставках менее 3 Вт.

Ограничитель тока обратной связи уменьшает выходной ток до гораздо меньшего, чем максимальный ток без тока.

Приложения
Источники питания являются фундаментальной составляющей многих электронных устройств и поэтому используются в самых разных областях применения. Этот список представляет собой небольшую выборку из многих приложений источников питания.

компьютеры
Современный компьютерный источник питания представляет собой источник питания с коммутационным режимом, который преобразует мощность переменного тока от сети, к нескольким постоянным напряжениям. Поставки переключающего режима заменяли линейные расходные материалы из-за увеличения стоимости, веса и размера. Разнообразный сбор выходных напряжений также имеет широко изменяющиеся требования к потреблению тока.

Электрические транспортные средства
Электрические транспортные средства — это те, которые полагаются на энергию, создаваемую в результате производства электроэнергии. Блок питания является частью необходимой конструкции для преобразования энергии аккумулятора высокого напряжения.

сварка
Дуговая сварка использует электричество для соединения металлов, плавя их. Электричество обеспечивается сварочным источником питания и может быть как переменным током, так и постоянным током. Дуговая сварка требует больших токов, обычно от 100 до 350 ампер. Некоторые типы сварки могут использовать всего 10 ампер, в то время как в некоторых случаях применения точечной сварки в течение очень короткого времени используются токи до 60 000 ампер. Источники сварки состояли из трансформаторов или двигателей, ведущих генераторы; современное сварочное оборудование использует полупроводники и может включать в себя микропроцессорное управление.

Самолет
Как коммерческие, так и военные авионические системы требуют либо постоянного тока, либо источника переменного / постоянного тока для преобразования энергии в полезное напряжение. Они могут часто работать на частоте 400 Гц в интересах экономии веса.

автоматизация
Это касается конвейеров, сборочных линий, считывателей штрих-кодов, камер, двигателей, насосов, полуфабрикатов и т. Д.

медицинская
К ним относятся вентиляторы, инфузионные насосы, хирургические и стоматологические инструменты, изображения и кровати.

они того стоят? (За и против)

Рассматриваете идею добавления внешнего блока питания в арсенал вашего ПК?

Приступить к планированию потрясающей новой сборки ПК (или модернизации существующей сборки) с использованием модных мощных компонентов очень просто. Кто не любит мощный процессор, графический процессор, материнскую плату и т. д.?

Но со всеми этими забавными вещами, которые можно купить, легко упустить из виду то, от чего зависят все эти отдельные детали: блок питания (PSU).

Теперь все готовые ПК поставляются с базовыми внутренними блоками питания. Очевидно, поскольку это то, что подключено к вашей стене и подключает ваш компьютер к электричеству.

Иногда этот простой уже существующий блок питания — это все, что нужно. Но чем больше вы модифицируете свой компьютер, тем больше энергии вам потребуется, чтобы ваш компьютер работал на ожидаемом уровне.

Когда это произойдет, вы можете либо начать планировать внутреннюю замену блока питания, либо (особенно если вы используете ноутбук) удобный внешний блок питания.

Это краткое руководство расскажет вам все, что вам нужно знать о плюсах и минусах внешних источников питания. Мы также поможем вам определить, подходит ли внешний блок питания для ваших нужд.

Вам действительно нужен внешний источник питания?

Внешние блоки питания определенно заслуживают внимания тех, кто хочет добавить в свою систему мощные компоненты, но не имеет для этого внутреннего блока питания. Это особенно верно для пользователей ноутбуков или тех, кто добавляет большой графический процессор, который может перегрузить существующий источник питания.

Внешний источник питания также полезен для простого снижения нагрузки (и, следовательно, выделения тепла) на перегруженный внутренний источник питания.

Итак, ваш внешний блок питания поможет вашим видеокартам? Поможет ли дополнительный аудиоинтерфейс?

Что-то вроде одного из этих плохих парней не работает на детском блоке питания. Jack Skeens / Shutterstock

Выбирая блоки питания, вам нужно знать, что вы ищете, поскольку вы можете легко не соответствовать своей системе, если будете следовать только основным показателям мощности. Также нужно учитывать, для чего вы его приобретаете.

Все основные компоненты требуют достаточного питания для правильной работы, а без него может возникнуть множество проблем.

Когда вы начнете покупать блок питания, вам следует обратить внимание на выходное напряжение и ток, которые обычно указаны на этикетке устройства. Если они не совпадают, вы, как правило, столкнетесь с проблемами, если вам действительно не повезет.

Также следует учитывать системы охлаждения, которые требуются для каждого блока питания, поскольку некоторым из них может потребоваться определенный тип вентилятора или жидкостного охлаждения для обеспечения их правильной работы. В большинстве интегрированных систем есть что-то подобное, но не во всех внешних блоках питания, поэтому стоит изучить его, прежде чем принимать решение.

Если вы не знаете, какое напряжение вам действительно нужно для определенного графического процессора, взгляните на это базовое руководство от Lumion.

Преимущества внешних источников питания

Снижение напряжения

Если вы используете стандартный блок питания вашего компьютера, все должно работать так, как задумано, пока базовая система, которую вы купили или построили, остается неповрежденной. Тем не менее, пользователи ПК любят модифицировать свои системы, и когда начинает использоваться более качественное оборудование, это означает, что теперь к вашему блоку питания будут предъявляться более высокие требования.

Когда это происходит, ваше напряжение увеличивается, а когда используется слишком большое напряжение, могут возникнуть проблемы. Решением этой проблемы, конечно же, является добавление внешнего источника питания.

Отключение некоторого напряжения от основного источника питания создаст гораздо более безопасную компьютерную среду для использования, поскольку низкое напряжение обеспечит более стабильную работу гораздо дольше.

Внутренний теплоотвод

Когда вы используете ПК и у вас одновременно запущено несколько программ, под вашим столом может быть очень жарко. Хотя вы можете подумать, что это тепло исходит в основном от других компонентов, основная причина тепла заключается в том, что ваш блок питания перегружен.

Внешний блок питания поможет снять нагрузку с основного блока питания и вместо этого распределить его между двумя, что может значительно уменьшить накопление тепла. Когда это происходит, вы охлаждаете свою систему в целом, и, учитывая, что нагрев является одним из самых больших недостатков вашего ПК, это большое преимущество.

И не давайте нам начинать с корпусов некоторых производителей ноутбуков. Слишком часто маркетинг диктует конструкцию шасси, в которой компоненты втиснуты в форму, ужасную для реальной производительности.

Не нагревайте свой ноутбук, как сковородку.

Это почти всегда приводит к сильному перегреву.

Внешние блоки питания могут помочь отвести тепло от самых ценных частей вашей системы.

Заменяемый

Пожалуй, самое удобное во внешних источниках питания то, что их гораздо проще заменить, чем любой другой источник питания.

Если внутренний блок питания вышел из строя, проще говоря, у вас проблемы. Замена внутреннего блока питания — это целый процесс, который может включать в себя отправку ПК в магазин или стать головной болью проекта «сделай сам» для неопытного пользователя.

К счастью, если вы используете внешний источник питания, у вас будет легко заменяемая часть оборудования, которая так же проста, как отключение одного и подключение другого. Эта простота использования является одним из самых больших преимуществ использования внешнего источника питания.

Переносной

Для пользователей ноутбуков внешние блоки питания являются нормой, но часто блок питания, поставляемый с ноутбуком, недостаточно эффективен, особенно когда речь идет об игровом ноутбуке.

Благодаря внешнему источнику питания вы можете легко переносить их куда угодно, а вес устройства составляет не более одного-двух лишних фунтов.

Недостатки внешних блоков питания

Общее тепловыделение

Хотя эти блоки питания могут помочь снизить тепловыделение внутри вашего ПК, при использовании внешнего блока питания обычно выделяется больше тепла.

Так что больше проводов и больше тепла, будь то рядом с монитором или под столом.

Несмотря на то, что это тепло распространяется с помощью внешнего источника питания, это еще одна часть оборудования, которая может нагреваться и потенциально вызывать проблемы (или просто делать вашу комнату неудобной), поэтому подумайте о пространстве, доступном для размещения таких вещей.

Стоимость

Как и все дополнения к ПК, блоки питания будут стоить вам немного. Они не самые дорогие, но чем больше мощность вам требуется, тем выше будет цена, и об этом следует помнить, когда вы находитесь на рынке.

Риск неправильного выбора

Мы упомянули об этом только потому, что видели это довольно часто в отношении источников питания, как внешних, так и внутренних.

Всегда следите за тем, чтобы вы провели исследование и подсчитали, какой тип напряжения требуется вашей системе. Учитывайте каждый компонент вашего ПК, который будет получать питание от источника питания.

Выбор неправильного блока питания приведет в лучшем случае к нестабильной среде, а в худшем — к непригодности ПК. Вы также рискуете повредить свою систему, если у вас нет правильных совпадений.

Особенности

Опять же, выбирая внешний блок питания, вы не можете просто пойти и выбрать самый дорогой или самый крутой на вид. Вы должны учитывать, каковы ваши требования к питанию и что питается.

Существует также тип вилки для источников питания. Вам нужен стиль настенной розетки или тот, который использует USB? Будет ли это универсальный штекер для путешествий или просто тот, который, скорее всего, не будет удален после того, как вы его подключите?

Заключительные советы и рекомендации

Когда дело доходит до максимально возможного питания компьютера, внешние источники питания хороши как никогда, когда дело доходит до универсальности. Хотя они могут иметь свою долю проблем, преимущества значительно перевешивают проблемы и делают его почти необходимым компонентом любой сборки ПК для тяжелых условий эксплуатации без достаточного внутреннего питания.

Цена, как правило, приемлемая, так что это может быть один из немногих предметов, которые вы можете купить для добавления к ПК, покупка которых не будет стоить вам целое состояние.

Как и любое крупное дополнение для ПК, это продукт, который требует тщательного изучения перед выбором. Даже малейшее несоответствие может вызвать серьезные проблемы для вашего ПК в краткосрочной перспективе и некоторые потенциально необратимые повреждения в долгосрочной перспективе.

6 основных соображений по выбору внешнего источника питания

В этом посте…

1. Требования к питанию системы
2. Тип корпуса — настольный или настенный?
3. Вилка постоянного тока и дополнительные кабели
4. Правила эффективности, стандарты безопасности и знаки агентства
5. Электромагнитные помехи и электромагнитная совместимость
6. Брендинг и системная интеграция
7. Заключение

1.

Требования к питанию системы

При выборе источника питания в первую очередь необходимо определить требования к питанию вашей системы. Понимание мощности, напряжения и силы тока, которые требуются для нагрузки вашей системы, имеет важное значение для работы и безопасности вашей конечной системы. Это включает в себя такие вопросы, как «работает ли моя система на постоянном уровне мощности и каковы минимальные и пиковые требования к мощности?» Если вы не уверены или у вас есть вопросы, внутренний инженерный опыт CUI Inc может помочь.

2. Тип корпуса — настольный или настенный?

Внешние блоки питания обычно предлагаются в двух типах корпусов: настольные или настенные (фиксированные или многолезвийные). Для многих приложений подойдет любой вариант. Однако есть несколько причин, по которым вы можете выбрать один, а не другой:

• Диапазоны мощности: Как правило, настольные адаптеры подходят для приложений с более высокой мощностью, а переходники с розеткой подходят для приложений с меньшей мощностью. Настольные адаптеры обычно имеют больший размер корпуса и, следовательно, предлагают более высокую выходную мощность.
• Глобальные рынки: Если вы планируете продвигать свой продукт или дизайн на рынок в нескольких регионах, настенные розетки с несколькими лезвиями и настольные адаптеры — отличный выбор. Модульность блейд-модулей переменного тока (штепсельные вилки с несколькими штекерами) и шнуров переменного тока (настольные ПК) позволяет использовать один и тот же источник питания и просто менять блейд или шнур, чтобы соответствовать стандартам вилок конечного рынка.
• Заземление Артикул: Настольные компьютеры могут быть оснащены трехжильным (с заземлением) или двухжильным (с плавающим выходным напряжением) входным шнуром переменного тока. Розетки доступны только с двухпроводным входом переменного тока (плавающее выходное напряжение).
• Размер и портативность: Если адаптер хорошо заметен в вашем дизайне или если он будет использоваться в портативном приложении, вы можете позаботиться об эстетике, размере и весе упаковки. Адаптеры с технологией GaN могут помочь уменьшить размер и вес блока питания.

3. Вилка постоянного тока и дополнительные кабели

Чтобы внешний адаптер питал вашу конструкцию, он должен быть подключен к вашей системе. Если розетка или гнездо уже выбраны, это определит, какую вилку постоянного тока вы выберете. Одним из наиболее распространенных вариантов является цилиндрическая заглушка постоянного тока 5,5 мм x 2,1 мм или «P5» (наружный диаметр 5,5 мм, внутренний диаметр 2,1 мм, диаметр 9 мм).0,5 мм L). Стандартные варианты вилок CUI включают цилиндрические вилки, USB, EIAJ, DIN, зачищенные и луженые, а также варианты с фиксацией и прямым углом. Если они не соответствуют вашим потребностям, мы можем работать с вами, чтобы внедрить ваш собственный штекер в адаптер.

В дополнение к вилке постоянного тока вам понадобится шнур постоянного тока, соответствующий вашим потребностям. Достаточно ли долго, чтобы добраться до вашего продукта? Обладает ли она желаемым внешним видом и податливостью? Важно понимать, что модификация шнура постоянного тока может повлиять как на эффективность, так и на правила техники безопасности.

4. Нормы эффективности, стандарты безопасности и знаки агентства

Крайне важно убедиться, что вы рассмотрели конечный рынок, на котором будет внедрена ваша система. Во многих странах действуют стандарты эффективности, которые регулируют количество энергии, которое может быть потрачено впустую внешними источниками питания. Будь то стандарты эффективности Level VI (США), CoC Tier 2 (ЕС) или ErP Lot 7 (ЕС), CUI предлагает совместимые модели и может помочь вам ориентироваться в сложной и динамичной нормативно-правовой среде.

В дополнение к стандартам эффективности обязательно убедитесь, что ваш адаптер соответствует стандартам безопасности для конечного применения. Например, для медицинских изделий требуется сертификация 60601-1, а для продуктов для приложений ИКТ/AV требуется сертификация 62368-1.

Во многих странах требуются знаки агентств, которые являются уникальными для этой страны. Иногда для получения этих сертификатов для конкретной страны требуется специальная конструкция и испытания. У CUI есть опыт и знания, чтобы работать с вами, чтобы удовлетворить потребности вашей страны в знаках агентства.

5. EMI и EMC

Многие электронные продукты, предлагаемые для продажи, должны соответствовать нормативным требованиям EMI и EMC (электромагнитные помехи и электромагнитная совместимость). Эти требования гарантируют, что ваш продукт не будет мешать правильной работе других продуктов, а также что другие продукты не повлияют на правильную работу вашего продукта. Несмотря на то, что внешние источники питания CUI сертифицированы на соответствие нормативным стандартам EMI и EMC, вполне вероятно, что ваша система (включая блок питания) также должна быть протестирована и сертифицирована.

6. Брендинг и системная интеграция

Еще один важный вопрос, который следует задать: «Насколько хорошо адаптер эстетически интегрируется в мою систему?» Если ваш дизайн имеет желаемый внешний вид и вы заботитесь о том, чтобы ваш продукт нравился покупателям, не позволяйте адаптеру быть запоздалой мыслью. Если ваш продукт был специально разработан с использованием определенного цвета, черный адаптер может плохо интегрироваться. Подумайте о цвете, текстуре, упаковке и даже о добавлении вашего логотипа на блок питания. CUI специализируется на ряде настраиваемых параметров брендинга.

Заключение

Выбор блока питания для вашего нового продукта — несложная задача, но могут возникнуть тонкие вопросы, влияющие на процесс выбора. Работая с опытной компанией по снабжению электроэнергией, такой как CUI, вы можете быть уверены, что ваш источник питания не только должным образом поддерживает работу вашего продукта, но и повышает ценность вашего продукта для вашего клиента.

Категории: Выбор продукта

Вам также может понравиться

Внешние источники питания

Рекомендуемые продукты

Настраиваемые адаптеры питания

Рекомендуемые возможности

Как нитрид галлия (GaN) позволяет создавать более компактные и эффективные источники питания

Блог о мощности

---

Есть комментарии по этому посту или темам, которые вы хотели бы видеть в будущем?
Отправьте нам письмо по адресу powerblog@cui. com

Управление | Внешний адаптер питания 24 В постоянного тока

Внешний адаптер питания 24 В постоянного тока и универсальный блок питания. Терминал (24В, 24Вт, 3-контактный).

Номер детали: 1200035

• основные моменты
• Обзор
• Технические характеристики
• Где купить
• Опора

Этот комплект блока питания включает в себя универсальный импульсный блок питания постоянного и переменного тока мощностью 24 Вт и шнуры питания, соответствующие стандартам Северной Америки и Европы. Источник питания выдает 24 В постоянного тока и работает в диапазоне 9от 0 до 264 В переменного тока, 47–63 Гц. Блок питания имеет встроенный 3-контактный выходной разъем клеммной колодки. Это позволяет пользователям подавать питание на продукты Comtrol DeviceMaster без какой-либо проводки. Кроме того, блок питания работает в расширенном диапазоне температур от -37°C до 74°C, что позволяет пользователям использовать блок питания в суровых условиях.

• основные моменты
• Обзор
• Технические характеристики
• Где купить
• Опора

Включает:

• Блок питания
• Шнур питания, европейский шнур питания
• основные моменты
• Обзор
• Технические характеристики
• Где купить
• Опора

Аппаратное обеспечение

• Корпус Пластиковый корпус, соответствующий требованиям UL
• Способ установки Монтаж на панель

• Светодиодные индикаторы Состояние выходного напряжения — зеленый светодиод
• Размеры 4,21 x 2,6 x 1,22 дюйма
  10,69 x 6,6 x 3,1 см
• Вес изделия 8,1 унции
  229,63 кг

Характеристики входа

• Тип разъема IEC320-C14 (встроен в корпус)
  Разъем питания переменного тока с 3 контактами
• Диапазон напряжения переменного тока 90 – 264 В переменного тока – универсальный
• Диапазон частот 47–63 Гц

Выходные характеристики

• Тип разъема Вилка клеммной колодки, 3-контактная
• Напряжение постоянного тока 24 В постоянного тока
• Номинальный ток 1 А
• Диапазон тока 0–1 А
• Номинальная мощность 24 Вт
• Пульсации и шум (макс. ) ±1%
• Светодиодный индикатор выхода постоянного тока Да
• Длина выходного кабеля постоянного тока 6 футов (1,83 м)

Характеристики защиты

• Короткое замыкание/перегрузка
  Тип защиты от перегрузки Автоматически восстанавливается после устранения неисправности
• Перенапряжение
  Тип защиты от перенапряжения Выходное напряжение отключения
  Автоматическое восстановление выхода после устранения неисправности
• Выдерживаемое напряжение диэлектрика
  Выдерживаемое первично-вторичное напряжение 4242 В постоянного тока

Условия окружающей среды

• Температура воздуха
  • Система включена от -37 до 74°C
  • Система выключена от -40 до 85°C
• Рабочая влажность (без конденсации) от 10% до 95%
• Влажность при хранении (без конденсации) от 5% до 95%
• MTBF (среднее время наработки на отказ) 100 000 часов

Спецификация шнура питания для Северной Америки

• Тип Съемный шнур питания для Северной Америки
• Длина 6 футов (1,83 м)
• Штыревой разъем IEC320-C14, 3 контакта
• Розетка IEC320-C13
• Цвет Черный
• Стандарт Соответствует RoHS

Спецификация европейского шнура питания

• Тип Съемный европейский шнур питания переменного тока
• Длина 6 футов (1,83 м)
• Штыревой соединитель Вилка CEE 7/7, 2 контакта
• Розетка МЭК320-С13
• Цвет Черный
• Стандарт Соответствует RoHS

Экспортная информация

• Транспортировочный вес 1,46 фунта
  0,66 кг
• Размеры упаковки 9 x 12 дюймов
  22,86 x 30,48 см
• Страна происхождения США
• Гарантия 3 года

Разрешения регулирующих органов

• Выбросы Европейский стандарт EN55022
  CISPR 22, класс B
  FCC, часть 15
  Ограничение класса B

• Иммунитет Европейский стандарт EN55024:
  IEC 1000-4-2/EN61000-4-2: электростатический разряд (ESD)
  IEC 1000-4-6/EN61000-4-6: кондуктивные помехи
  IEC 1000-4-8/EN61000-4 -8: Магнитное поле
  IEC 1000-4-11/EN61000-4-11: Провалы и колебания напряжения

• Безопасность UL60950-1
  CSA C22. 2
  EN60950-1
  IEC 60950-1

• Другое Европейский стандарт: Соответствует RoHS 2 согласно CE

• Разрешения регулирующих органов

• основные моменты
• Обзор
• Технические характеристики
• Где купить
• Опора

Найти дистрибьютора

» Промышленные дистрибьюторы
» Североамериканские дистрибьюторы
» Международные дистрибьюторы

Предпродажные вопросы

Группа предпродажной подготовки Pepperl+Fuchs Comtrol
Чтобы задать вопросы по продажам или найти ближайшего торгового посредника.

+1.330.486.0001
Факс: +1.330.405.4710
[email protected]

Pepperl+Fuchs Comtrol’s Industrial Automation Sales
По вопросам продаж или для поиска ближайшего к вам дистрибьютора.

+1.330.486.0001
Факс: +1.

No related posts.
