Какой объектив лучше 2.8 или 3.6?

Рекомендации о том, как выбрать объектив для камеры видеонаблюдения, зависят от назначения камеры видеонаблюдения и от ее расположения.

Объективы камер видеонаблюдения обозначаются цифрами, характеризующими их фокусное расстояние.

Фокусное расстояние – это расстояние от точки конвергенции до матрицы камеры, на которой фокусируется изображение

Наиболее распространенные объективы, применяемые при сборке камер видеонаблюдения, обозначаются F 2.8, F 3.6, F 2.8-12,

где

F – обозначение фокусного расстояния,

2.8, 3.6 – фиксированное фокусное расстояние в миллиметрах

2.8-12 – регулируемое фокусное расстояние в миллиметрах

Например, объектив F 2.8 означает, что это объектив с фиксированным фокусным расстоянием 2.8 мм. Или F 2.8-12 означает, что это объектив с регулируемым фокусным расстоянием от 2.8 до 12 мм. Камеры, в которых установлен объектив с регулируемым фокусным расстоянием, называются вариофокальными камерами или камерами с вариофокальным объективом.

На выбор подходящего объектива для камеры видеонаблюдения влияет его фокусное расстояние. Чем больше значение фокусного расстояния, тем меньше будет угол обзора, и тем больше будет наблюдаться эффект оптического увеличения.

Кроме этого, как было сказано ранее, чтобы выбрать объектив для камеры видеонаблюдения, необходимо определиться с ее назначением и расположением.

Если Вам необходимо установить обзорную камеру и охватить максимальную площадь обзора, в этом случае рекомендуется использовать фиксированный объектив с минимальным фокусным расстоянием, например, 2.8 или 3.6 мм. Причем угол обзора у объектива с фокусным расстоянием 2.8 мм будет больше, чем у объектива с фокусным расстоянием 3.6 мм.

Если вам нужны камеры для автомобилей

Если Вам необходимо просматривать кассу или читать номера автомобилей на въезде во двор, в этом случае рекомендуется устанавливать камеру с вариофокальным объективом с фокусным расстоянием, например, 2. 8-12 мм. Используя камеру с таким объективом, Вы сможете отрегулировать оптическое увеличение камеры по месту.

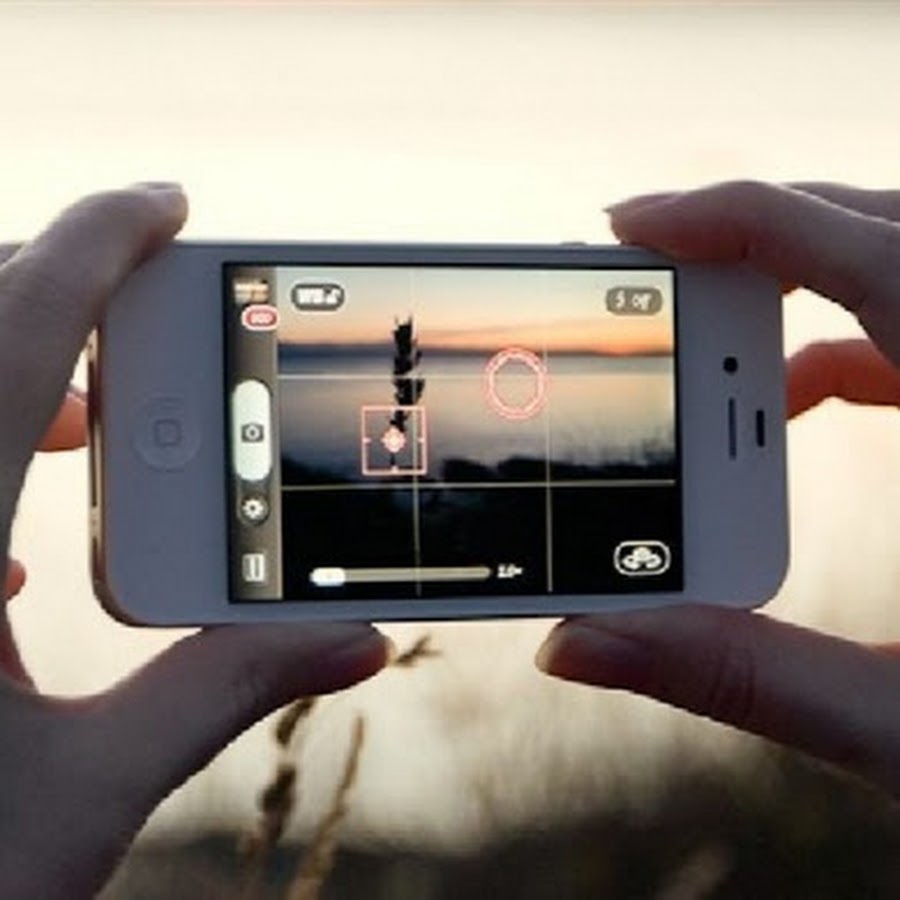

Камера телефона не фокусируется

Распространенной проблемой с которой сталкиваются владельцы телефонов заключается в том,что камера перестает фокусироваться. Если камера перестала фокусироваться, то до обращения в сервис по ремонту или замены телефона можно попытаться решить проблему самостоятельно.

Как диагностировать проблему фокусировки камеры

Проблема с фокусировкой камеры проявляется в виде размытых фотографий. Для того чтобы не спутать ее с ситуацией, когда фокусировка работает но снимки получаются мутными по другой причине, нужно проверить, что на камере и под ее защитным стеклом нет пылинок. После этого наводить на предметы, находящиеся на разном расстоянии и делать фотографии. Если некоторые объекты получаются четкими, а находящиеся ближе или дальше размытыми, значит имеется проблема с фокусировкой. Например могут получатся пейзажи, а фото сделанные вблизи, например портрет — нет. Иногда камера остается в режиме макросьемки, а остальные фото размыты. Все это признаки неработающей фокусировки.

Камера телефона

Существует две причины некорректной работы камеры. Первая программная — сбой в работе прогамного обеспечения (ПО) камеры или системного ПО телефона отвечающего за управление камерой. Вторая аппаратная — не работает механическая часть в модуле камеры.

Как починить фокусировку камеры телефона
  1. Тщательно проверьте настройки программы для фотосъемки. Переведите режим съемки из портрета, макро и т.д. в автоматический. Если в программе есть сброс настроек, выполните его.
  2. Установите другую программу для фотосьемки и попробуйте как работает фокусировка в ней.
  3. Если советы выше не помогли, необходимо произвести сброс телефона к заводским настройкам. Это удалит все данные, поэтому предварительно нужно сохранить на другое устройство или в облако контакты из телефонной книги, фотографии, данные из приложений. На этом способы решения программной проблемы с не фокусирующейся камерой закончены.
  4. Аппаратная проблема с фокусировкой часто возникает если телефон неудачно стукнули, например он упал. В камере есть механическая часть, ее могло заклинить. В этой ситуации нужно попробовать аккуратно постукивать телефоном о твердую поверхность. При этом можно включить камеру, ставить и убирать перед ней предметы заставляя делать попытки фокусироваться. Если есть режим макросьемки — включать его. Починенная таким образом камера может проработать не долго.
  5. Объектив камеры можно попробовать слегка пошевелить, чуть поворачивая в разные стороны. В современных телефонах сделать это можно только в условиях сервиса или если у вас есть опыт разборки телефонов и замены экранов.
  6. Последняя мера починки неработающей фокусировки камеры телефона — замена модуля камеры. При обращении в сервис лучше заменить модуль камеры целиком. Потому что если его пошевелят, нет гарантии, что он проработает долго.

Фокус на камеру – Коммерсантъ FM – Коммерсантъ

Обозреватель “Коммерсантъ FM” Александр Леви рассказывает о новой модели суббренда Oppo и ее характеристиках.

В действиях realme, молодого суббренда компании Oppo, прослеживаются повадки другого китайского вендора, Xiaomi, выпускать относительно доступные устройства с характеристиками средней привлекательности. Не берусь оценивать корректность и этичность подражания. Почему-то кажется, что для производителя из Поднебесной такое поведение скорее типичное. И если стратегия уже отлично сработала у одной компании, то, может, имеет смысл повторить ее?

После тестирования модели realme 5 Pro остается признать, что молодой суббренд неплохо справляется. Разработчики успешно подметили тренды на мобильном рынке и воплотили в своей новинке. Пользователь получает смартфон с диагональю дисплея 6,3 дюйма. Не так давно такой размер считался большим, сейчас же это скорее норма. IPS-экран с разрешением Full HD+ трудно ругать за качество картинки.

Сэкономил вендор там, где это визуально не заметно сразу. Например, дисплей защищен всего лишь третьей версией Gorilla Glass. Пластиковый корпус снабдили рисунком «под кристалл», и его даже можно принять за стекло, но лишь на расстоянии.

На роль процессора для 5 Pro разработчики realme выбрали версию чипсета Snapdragon 712. С точки зрения производительности, энергоэффективности и себестоимости это, безусловно, компромисс в сравнении с пока еще королевским вариантом — 855 моделью от Qualcomm. Но технологии искусственного интеллекта «младшим» тоже поддерживаются, поэтому на борту нового смартфона именно он. Да и в игровых сценариях 712-й хорошо себя зарекомендовал. Батарея с приличной емкостью в 4035 мАч, 128 Гб встроенного хранилища плюс расширение за счет карты памяти, а также технология быстрой зарядки VOOC Flash Charge 3.0 делают смартфон более привлекательным.

Но главный фокус создатели realme 5 Pro сделали на основную камеру. Четыре сенсора, главный из которых — 48 Мп объектив Sony IMX586. Еще есть широкоугольный, датчик глубины и макрокамера. По умолчанию съемка идёт с разрешением 12 Мп. На пугающие 48 Мп надо каждый раз переключаться специально. Но в таком режиме нельзя задействовать широкоугольную камеру и HDR. В целом же качество снимков хорошее.


Как настроить автофокус на новой зеркальной или беззеркальной камере

Многие фотолюбители, получив новую камеру, сразу же начинают использовать её по назначению – снимают всё и помногу. Спустя какое-то время и сотни снимков, некоторые начинают задумываться о том, как их камера работает. Для многих настоящим открытием становится возможность использования контроля автофокуса.

Фокус – один из самых креативных инструментов в фотографии. Это сила, способная привлечь внимание ваших зрителей к одному конкретному объекту из всего окружающего мира, и это просто невероятно. Ниже вы найдёте несколько советов, которые помогут вам взять под контроль автофокус вашей новой камеры. Они подходят и для зеркальных, и для беззеркальных камер, но названия пунктов меню могут варьироваться от модели к модели.

Камеры не фокусируются на объектах

Первое, что вам поможет понять автофокус – это осознание того, что камеры не фокусируются на деревьях, или баскетболистах, или горах, или каком-либо объекте вообще. Камеры фокусируются на определённом расстоянии, и всё, что располагается от камеры на этом расстоянии, будет в фокусе. Если человек, находящийся в двух метрах от камеры, в фокусе, то в фокусе будут и все остальные объекты, расположенные на этой дистанции. Взяв в руки новую камеру, и нажав наполовину кнопку спуска затвора для фокусировки, вы увидите в видоискателе множество подсвеченных квадратиков (или точек – в зависимости от модели камеры). Это не означает, что камера сфокусируется на всех этих точках, эта индикация лишь показывает, какие объекты в данный момент попадают в поле зрения камеры. Часто бывает так, что большинство этих квадратов (или точек) не попадают на объекты, на которых вы хотели бы сфокусироваться. Давайте разберёмся с тем, как это исправить.

Камера фокусируется на определённой дистанции и всё, что расположено на этой дистанции будет в фокусе. На этой фотографии камера сфокусировалась в области, где расположена морда собаки. Так как девочка находится позади этой дистанции, её изображение не в фокусе.

Режим области фокусировки: Одиночный или Ручной

Для того чтобы добиться совпадения фокуса с объектами, на которых вы хотели бы сфокусироваться, вам нужно изменить режим области фокусировки. Настройки по умолчанию дают вам все эти квадраты (точки), загорающиеся в случайном порядке. Изменив режим области фокусировки на Одиночный или Ручной, вы сможете выбирать в какой области видоискателя должна быть выбрана точка автофокусировки. Выбор области будет доступен при помощи кнопок со стрелками или диска на камере. На некоторых моделях камер, чтобы получить доступ к возможности изменять точку фокусировки, вам сначала нужно будет нажать специальную кнопку.

Выберите область фокусировки AF-S

Выбирая точку фокусировки, вы можете выбрать дистанцию, на которой камера сфокусируется

Если вы предоставите камере возможность самостоятельно выбирать область фокусировки, то вы не сможете предсказать, где она сфокусируется

Режим фокусировки: One Shot или AF-S

Получив контроль над областью фокусировки камеры, вам следует выбрать режим фокусировки. В большинстве камер по умолчанию устанавливается режим, который определяет: движется объект в кадре или нет, и в соответствии с этим настраивает фокусировку. Такой режим может называться AF-A, или AFF или AI Focus. Однако, у этого режима есть минус. Например, когда мы фокусируемся в одном месте, а затем перемещаем камеру для изменения композиции, этот режим автофокусировки интерпретирует перемещение камеры, как движение объекта съёмки, и настраивает фокус в соответствии с этими данными. В результате объект съёмки на изображении может получиться нерезким. Так что использовать этот режим нужно очень осторожно.

Чтобы получить резкие изображения в большинстве случаев, предпочтительнее использовать покадровый режим автофокусировки, чаще всего называющийся AF-S. В этом режиме камера фокусируется на точке в видоискателе, и сохраняет фокусировку на ней до тех пор, пока вы удерживаете кнопку спуска затвора полунажатой. Фокусировка не изменяется даже при перекомпоновке кадра. Этот режим фокусировки позволит вам получить гораздо больший процент резких снимков.

В этом кадре объекты двигались в сторону камеры или удалялись от неё, так что режим AF-C / AI Servo сработал очень хорошо

Другой режим фокусировки AF-C или AI Servo предназначен для съемки движущихся объектов, которые могут стать ближе или дальше от камеры. Используя этот режим, вы должны быть уверены, чтобы сохраняете точку фокусировки на движущемся объекте. Даже если вы удерживаете точку фокусировки на глазах вашей модели, этот режим не рекомендуется для портретной съёмки, так как камера будет постоянно немного корректировать фокусировку, ожидая движения вашего объекта съёмки, что, как правило, приводит к недостаточно резким изображениям.

В этом кадре моя модель сидела неподвижно, так что режим AF-S / One Shot подошёл идеально

В некоторых камерах вы можете найти и другие режимы фокусировки, например, 3D-слежение и распознавание лица и т. д. Они могут показать хорошие результаты в некоторых ситуациях.

Но большую часть времени AF-S / One Shot будет лучшим выбором для вас.

Совет по фокусировке: используйте среднюю точку

Не все точки фокусировки, которые вы видите в видоискателе своей камеры, одинаково эффективны. Центральная точка фокусировки обычно является более точной. Она более чувствительна, и может реально сделать работу лучше, чем точки, расположенные во внешних областях. Центральная точка всегда перекрёстного типа, а значит, в условиях низкой освещённости она работает лучше. Кроме того, ваш объектив в центре светлее, что также делает процесс фокусировки более простым и точным.

В подобной ситуации камере будет сложно сфокусироваться на тёмных лицах людей на переднем плане, так что фокусировка по центральной точке будет отличным вариантом

Вывод

Автофокус является одним из лучших изобретений современных камер. Автофокусировку используют не только новички, но и профессионалы. Разница лишь в том, что профессионалы точно знают как настроить автофокус, и в какой ситуации каким режимом пользоваться.

Если у вас есть советы, которые помогли вам освоить автофокус вашей камеры, поделитесь ими в комментариях ниже.

Автор и фото: Леви Сим

Больше полезной информации и новостей в нашем Telegram-канале «Уроки и секреты фотографии». Подписывайся!
Поделиться новостью в соцсетях Об авторе: spp-photo.ru « Предыдущая запись Следующая запись »

iMETOS CropVIEW Series - METOS by Pessl instruments

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Часто задаваемые вопросы
1. CropVIEW®: ВВЕДЕНИЕ
2. SIM-карта

2.1 КАК ОТКЛЮЧИТЬ ЗАПРОС ПИН-КОДА
2.2 ИСПОЛЬЗОВАНИЕ СИМ-КАРТ РАЗНЫХ ОПЕРАТОРОВ СВЯЗИ
2.3 SIM-карта: ПРЕДОПЛАТА ИЛИ КОНТРАКТ

3. НАСТРОЙКА ФОКУСА КАМЕРЫ

3.1 УСТАНОВКА ПРИЛОЖЕНИЯ PI CropVIEW® FOCUS
3.2 ПРИЛОЖЕНИЕ PI CropVIEW® FOCUS: ВКЛАДКА “CONFIGURATION” («НАСТРОЙКИ»)
  3.2. 1 НАСТРОЙКИ КАЧЕСТВА ФОТОГРАФИИ
  3.2. 2 НАСТРОЙКА КАДРА
  3.2. 3 НАСТРОЙКА ЯРКОСТИ
  3.2. 4 ДРУГИЕ НАСТРОЙКИ

3.3 PI CropVIEW® FOCUS APPLICATION: ВКЛАДКА “FOCUS” (“ФОКУС”)
3.4 ПРИЛОЖЕНИЕ PI CropVIEW® FOCUS: ВКЛАДКА “IMAGE” (“ИЗОБРАЖЕНИЕ”)
3.5 НАСТРОЙКА УСТРОЙСТВА И КАМЕР
  3.5. 1 ПОДКЛЮЧЕНИЕ CropVIEW® К ПК
  3.5. 2 НАСТРОЙКИ КАМЕР ЧЕРЕЗ ПРИЛОЖЕНИЕ
    3.5.2. 1 ПОДКЛЮЧЕНИЕ К КАМЕРЕ
    3.5.2. 2 ЗАПУСК ПЕРЕДАЧИ ИЗОБРАЖЕНИЯ
    3.5.2. 3 НАСТРОЙКА КАМЕРЫ
    3.5.2. 4 НАСТРОЙКА ВТОРОЙ КАМЕРЫ
    3.5.2. 5 ЗАВЕРШЕНИЕ ПРОЦЕССА НАСТРОЙКИ

4. ПОДГОТОВКА ВАШЕГО БЛОКА CropVIEW® ПЕРЕД УСТАНОВКОЙ В ПОЛЕ

4.1 ПРОВЕРКА ПОДКЛЮЧЕНИЯ
  4.1. 1 ЗАКЛЮЧИТЕЛЬНОЕ ТЕСТИРОВАНИЕ ПЕРЕД УСТАНОВКОЙ В ПОЛЕ

5. УСТАНОВКА УСТРОЙСТВА CropVIEW® В ПОЛЕ

5.1 РАЗМЕЩЕНИЕ КАМЕРЫ
5.2 ФОКУС КАМЕРЫ
5.3 ПРОВЕРКА КАЧЕСТВА ИЗОБРАЖЕНИЯ ЧЕРЕЗ ПРИЛОЖЕНИЕ
  5.3. 1 ЗАКЛЮЧИТЕЛЬНАЯ НАСТРОЙКА СИСТЕМЫ

6. ДОСТУП К ФОТОГРАФИЯМ И УСЛУГАМ ЧЕРЕЗ NG.FieldClimate.COM

6.1 Доступ к CropVIEW® в NG.FieldClimate.COM
6.2 Регистрация пользователя в NG.FieldClimate.com
6.3 Добавление CropVIEW® к учетной записи
6.4 Выбор станицы CropVIEW®
6.5 НАСТРОЙКИ СТАНЦИИ ДЛЯ ВАШЕГО CropVIEW® в NG.FieldClimate.COM
  6.5. 1 ВРЕМЕННОй пояс и геолокация
  6.5. 2 НАСТРОЙКИ ПЕРЕДАЧИ данных
  6.5. 3 НАСТРОЙКИ КАМЕРЫ

7. ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ПЛОДА

Если у вас возникнут какие-либо проблемы с вашим CropVIEW® свяжитесь с вашим дилером, либо с нашей службой поддержки по адресу: [email protected]

Система CropVIEW® состоит из трех частей:

1. Основной блок; включая:
• Камеры и оптика (широко / узкоугольные)
• Процессор, модем, порт USB
• Держатель SIM-карты,
• UMTS / GPS антенна,
• Держатель с переключателем угла наклона (0 °, 11 °, 22 °, 33, 44 °)

2. Блок управления, включая:
• Аккумуляторная батарея
• Солнечная панель
• Датчики (опционально)

3. Платформа FieldClimate; включая:
• Система хранения фотографий
• Обработка изображений
• Модели болезней, прогноз погоды (при наличии датчиков)
• Иные сервисные модули


ной автономной работы. После установки устройства и настройки интервала создания снимков, CropVIEW® полностью готов к работе в поле.

Важно:
Для работы CropVIEW® требуется наличие сетей UMTS (3G). Устройство не будет работать в сети 2G (GPRS).

Доступны разные модели CropVIEW® для решения разных задач по мониторингу. Пожалуйста, свяжитесь с нами для получения дополнительной информации на [email protected]

Камера CropVIEW® имеет настраиваемую оптическую систему. Устройства поставляются уже сфокусированными на 2,5м. Для другой дистанции необходима ручная настройка на месте.


2.1 КАК ОТКЛЮЧИТЬ ЗАПРОС ПИН-КОДА 2.2 ИСПОЛЬЗОВАНИЕ СИМ-КАРТ РАЗНЫХ ОПЕРАТОРОВ СВЯЗИ 2.3 SIM-карта: ПРЕДОПЛАТА ИЛИ КОНТРАКТ

Для работы с устройством требуется SIM-карта от оператора. Чтобы вставить или извлечь SIM-карту:
 1. Сдвиньте металлическую скобу, чтобы разблокировать держатель (см. Рисунок ниже).
 2. Откройте держатель и вставьте или извлеките SIM-карту
 3. Закройте держатель
 4. Зафиксируйте держатель, сдвинув металлическую скобу обратно.

2.1 КАК ОТКЛЮЧИТЬ ЗАПРОС ПИН-КОДА


Это можно сделать с помощью:
 • телефонное устройство GSM или
 • напрямую через USB-соединение с ПК

2.2 ИСПОЛЬЗОВАНИЕ СИМ-КАРТ РАЗНЫХ ОПЕРАТОРОВ СВЯЗИ


Мы подготовили расширенную таблицу параметров подключения к Интернету для различных поставщиков услуг сотовой связи по всему миру, которая присутствует в памяти устройства (мы постоянно добавляем новых поставщиков). Вы можете проверить, есть ли ваш провайдер в таблице, отправив электронное письмо по адресу[email protected] at

Может случиться, что ваш iMETOS® — одно из первых устройств, использующих СИМ-карту определенного поставщика. В этом случае вам нужно будет настроить эти параметры на ПК через порт USB или отправить SMS с правильными настройками на станцию:

Для установки новых настроек APN отправьте на станцию специальное SMS с настройками APN, его именем пользователя и паролем. Перед отправкой SMS вставьте SIM-карту в ваше устройство. SMS с настройками APN имеет следующую форму:

Где: SerialNr (серийный номер), APN (имя точки доступа), Username (имя пользователя, обычно нет значения), password (пароль, обычно нет значения)
Для билайна в россии для станции с номером 00200001 нужно будет использовать SMS следующего вида:
! 00200001 0 internet.beeline.ru,beeline,beeline !
либо
! 00200001 3 Russia,250,99,internet.beeline.ru,beeline,beeline !
В случае, если логин и пароль отсутствуют, то СМС будет иметь следующий вид
! 00200001 0 internet.beeline.ru,, !
либо
! 00200001 3 Russia,250,99,internet.beeline.ru,, !

2.3 SIM-карта: ПРЕДОПЛАТА ИЛИ КОНТРАКТ


Предоплаченные SIM-карты могут использоваться временно или в целях сервисного обслуживания. Контрактная SIM-карта всегда будет более экономичной.

Каждое изображение содержит 10 ± 2 МБ в зависимости от качества изображения, поэтому контракт для вашей SIM-карты должен рассчитываться по следующей формуле:

Ежемесячный тарифный план = 12 (МБ на снимок) * количество камер * съемок в день * 30 (дней в месяц)

Пример:
CropVIEW® с 2 камерами для 2х съемок в день потребует минимальный ежемесячный тарифный план:
12 МБ * 2 камеры * 2 снимка в день * 31 день в месяц = 1,5 ГБ / месяц


3.1 УСТАНОВКА ПРИЛОЖЕНИЯ PI CropVIEW® FOCUS 3.2 ПРИЛОЖЕНИЕ PI CropVIEW® FOCUS: ВКЛАДКА “CONFIGURATION” (“НАСТРОЙКИ”) 3.3 PI CropVIEW® FOCUS APPLICATION: ВКЛАДКА “FOCUS” (“ФОКУС”) 3. 4 ПРИЛОЖЕНИЕ PI CropVIEW® FOCUS: ВКЛАДКА “IMAGE” (“ИЗОБРАЖЕНИЕ”) 3.5 НАСТРОЙКА УСТРОЙСТВА И КАМЕР

Качество изображений, полученных камерой, в значительной степени зависит от настройки объектива. Процесс фокусировки должен быть выполнен в поле.

Чтобы сфокусировать изображения, используйте приложение PI CropVIEW® Focus и следуйте процессу, описанному в следующих секциях.

Важно:
Правильная фокусировка камеры на месте важна для качества снимков и для текущих (и будущих) дополнительных услуг, которые применяют эти снимки.

3.1 УСТАНОВКА ПРИЛОЖЕНИЯ PI CropVIEW® FOCUS

  • Загрузите и установите программу для настройки камеры:
    • Перейдите по ссылке //manuals/
    • Перейдите в нижнюю часть страницы, в раздел “FIRMWARE”
    • Нажмите кнопку “LOGIN” и введите ваши имя пользователя и пароль от акаунта ng.fieldclimate.com.
    • Нажмите на кнопку “iMetos Cropview Focus Application”. Скачается программа для ручной настройки фокуса камер.
    • Если есть необходимость в обновлении прошивки, нажмите на кнопку “Frimware — Camera Products ….”. Скачается последняя доступная прошивка для устройств с камерами.
  • Извлеките файлы в папку
  • Установите программу настройки камеры, выбрав файл CV_PhotoViewer_Installer.msi и дважды щелкните по нему.
  • Откройте окно установки; нажмите Далее и выберите соответствующую папку установки или оставьте значение по умолчанию
  • Подтвердите установку
  • Найдите приложение на рабочем столе или в Пуск> Программы> Инструменты Pessl> Тест PI CropVIEW® Focus и запустите его.
  • Запустите приложение

Приложение откроется в окне с 3 вкладками, которые будут рассмотрены в секциях:

  • Настройки (“CONFIGURATION”)
  • Фокус (“FOCUS”)
  • Изображение (“IMAGE”)

3.2 ПРИЛОЖЕНИЕ PI CropVIEW® FOCUS: ВКЛАДКА «НАСТРОЙКИ»


3.2. 1 НАСТРОЙКИ КАЧЕСТВА ФОТОГРАФИИ 3. 2. 2 НАСТРОЙКА КАДРА (“CONFIGURATION” -> “IMAGE SELECTION”) 3.2. 3 НАСТРОЙКА ЯРКОСТИ (“CONFIGURATION” -> “BRIGHTNESS SQUARES”) 3.2. 4 ДРУГИЕ НАСТРОЙКИ

Эта вкладка имеет 5 разделов:
 • Настройка качества фотографии (Image selection)
 • Настройка яркости (Brightness squares)
 • Задержка между фотографиями (Delay between photos)
 • Выбор камеры (Camera)
 • Последовательный порт (Serial com port)

3.2. 1 НАСТРОЙКИ КАЧЕСТВА ФОТОГРАФИИ

Чтобы ускорить процесс фокусировки, здесь вы можете выбрать разрешение и часть изображения для использования в процессе фокусировки.

Разрешение с 3 вариантами:
 • низкое разрешение (low resolution) (3Mп)
 • среднее разрешение (medium resolution) (6Mп)
 • полное разрешение (full resolution) (12Mпкс)


Заметка:
Выбранное здесь разрешение не влияет на разрешение конечных изображений. Оно предназначен только для уменьшения трафика данных между USB и ПК до окончательной точной фокусировки.

Камеры поставляются сфокусированными для объекта на 2,5 м, но в большинстве случаев расстояние до объекта будет намного больше, поэтому вам нужно будет начать вращение объектива камеры против часовой стрелки.

Заметка:
Ручную настройку фокуса камеры следует проводить на месте постоянной установки камеры.

Подсказка:
Сэкономьте время в процессе фокусировки, начав с низкого разрешения для полной фокусировки, затем повторите процесс со снимками среднего разрешения, чтобы сделать микро коррекцию, и, наконец, закончите с полным разрешением, чтобы проверить результат и выполнить окончательную корректировку.

3.2. 2 НАСТРОЙКА КАДРА (“CONFIGURATION” -> “IMAGE SELECTION”)


Ускорьте процесс, используя опции масштабирования, которые позволяют вам использовать частичный кадр (1/8) с полным разрешением, вы можете выбирать между 5 различными частями кадра, как показано на рисунке ниже.

Подсказка:
Рекомендуется начать с «Zoom Center» — центральная часть кадра

Другие опции:

  • Zoom upper left — верхняя левая часть кадра
  • Zoom upper right — верхняя правая часть кадра
  • Zoom lower left — нижняя левая часть кадра
  • Zoom lower right — нижняя правая часть кадра
3.2. 3 НАСТРОЙКА ЯРКОСТИ (“CONFIGURATION” -> “BRIGHTNESS SQUARES”)


Используйте эту функцию, чтобы выбрать области, которые будут использоваться алгоритмом автоматической экспозиции для получения правильной яркости всего изображения. Таким образом, вы можете оптимизировать контраст для интересующей области на изображениях с различным освещением. Любой из красных квадратов может быть включен или отключен для окончательной настройки.


Square = квадрат для настройки яркости
3.2. 4 ДРУГИЕ НАСТРОЙКИ


Задержка между фотографиями (“CONFIGURATION” -> “DELAY BETWEEN PHOTOS”):
Используйте это для установки паузы до 9 секунд между каждой передачей изображения через USB на ПК.

Камера (“CONFIGURATION” -> “CAMERA”):
Выберите камеру для фокусировки: широкоугольная или узкоугольная камера.

Серийный COM-порт (“CONFIGURATION” -> “SERIAL COM PORT”):
Чтобы выбрать COM-порт, к которому устройство CropVIEW® подключено к ПК через USB.

3.3 PI CropVIEW® FOCUS APPLICATION: ВКЛАДКА ФОКУС (“FOCUS”)


Чтобы помочь вам во время фокусировки, в этом режиме PI CropVIEW® Focus фильтрует края изображения и преобразует общее количество краев в значение, которое мы называем «уровень детализации» (detail level): actual — фактический, last — предыдущий, best — лучший. Изображение с большим количеством краев более четкое или более сфокусированное. Фактический уровень детализации является показателем точности фокусировки. Чем выше значение, тем более сфокусировано изображение.


Фактический уровень детализации (actual detail level): отображает уровень детализации самого последнего изображения.

Последний уровень детализации (last detail level): отображает уровень детализации ранее полученного изображения, указывает, поворачиваете ли вы объектив камеры в правильном направлении.

Лучший уровень детализации (best detail level): отображает самый высокий из всех уровней детализации, измеренных в процессе

Сбросить уровень детализации (reset detail): Сбрасывает поля уровня детализации.

Ч / б (B/W): опция для отображения изображения в черно-белом или цветном режиме.

Подключиться к камере (connect to camera): запуск связи USB между ПК и камерой.

Начало (start): запускает процесс захвата изображения.

Стоп (Stop): останавливает процесс захвата изображения.

Статус (Status): Здесь вы можете увидеть фактическое действие, которое выполняет система.

3.4 ПРИЛОЖЕНИЕ PI CropVIEW® FOCUS: ВКЛАДКА ИЗОБРАЖЕНИЕ (“IMAGE”)


Проверьте фактическое изображение без обработки.

Подсказка:
В следующей секции вы будете использовать значение «уровень детализации», вы будете поворачивать объектив между двумя последовательными изображениями и продолжаете вращаться в одном направлении, если «уровень детализации увеличивается». Если «уровень детализации» уменьшается, измените направление вращения (см. Следующую секцию).

3.5 НАСТРОЙКА УСТРОЙСТВА И КАМЕР


3.5. 1 ПОДКЛЮЧЕНИЕ CropVIEW® К ПК 3.5. 2 НАСТРОЙКИ КАМЕР ЧЕРЕЗ ПРИЛОЖЕНИЕ

3.5. 1 ПОДКЛЮЧЕНИЕ CropVIEW® К ПК


1. Отключите блок управления от блока CropVIEW®

Подключите устройство CropVIEW® к ПК с помощью кабеля USB к мини-USB

Используйте порт мини-USB в левом нижнем углу платы.

3. Установите перемычку в положение J1. Если у вас есть доступ к Интернету, драйверы USB будут установлены автоматически.

Внимание:
Устройство CropVIEW® имеет два порта мини-USB. Используйте тот, который помечен как «MAIN-USB» (другой предназначен только для сервисных целей).

USB-драйвер

ПК должен автоматически распознавать устройство CropVIEW®, как только вы подключите его через USB, и он сам установит нужный драйвер без дальнейшего участия. В случае возникновения проблем, или если ваша первая установка находится в автономном режиме, вы можете предварительно загрузить и установить драйвер по следующей ссылке: www.st.com

3.5. 2 НАСТРОЙКИ КАМЕР ЧЕРЕЗ ПРИЛОЖЕНИЕ


3.5.2. 1 ПОДКЛЮЧЕНИЕ К КАМЕРЕ 3.5.2. 2 ЗАПУСК ПЕРЕДАЧИ ИЗОБРАЖЕНИЯ 3.5.2. 3 НАСТРОЙКА КАМЕРЫ 3.5.2. 4 НАСТРОЙКА ВТОРОЙ КАМЕРЫ 3.5.2. 5 ЗАВЕРШЕНИЕ ПРОЦЕССА НАСТРОЙКИ

3.5.2. 1 ПОДКЛЮЧЕНИЕ К КАМЕРЕ


После выбора правильного порта для CropVIEW®, размера изображения и местоположения, необходимых для вашей установки, вам нужно перейти во вкладку фокусировки (“FOCUS”) и нажать кнопку «Подключиться к камере» (Connect to Camera). Статус должен измениться с Ожидание (Waiting) на Готовность (Ready). В этот момент камера готова к передаче изображения.

3.5.2. 2 ЗАПУСК ПЕРЕДАЧИ ИЗОБРАЖЕНИЯ


В вкладке «Фокус» (Focus) нажмите кнопку «Пуск» (Start), и статус изменится на «Настройка камеры» (Configuring Camera). На этом этапе камера сделает серию снимков, чтобы отрегулировать время экспозиции в соответствии с текущими условиями освещения. После настройки параметров камеры статус изменится на Получение новой фотографии (Getting a new Photo) и, наконец, на Следующая фотография (Next Photo).

В этот момент вы увидите изображение на экране.

Рекомендация:
Когда вы находитесь на улице: установите флажок «Ч / Б» (B/W) (т.е. черно-белый), чтобы лучше видеть изображение.

Фокусировка камеры:

Фокусировка камеры — черно-белый режим (B/W):

3.5.2. 3 НАСТРОЙКА КАМЕРЫ


Чтобы сфокусировать камеру, вы должны начать поворачивать объектив в одном направлении, получить одно или два изображения и проверить фактический уровень детализации, чтобы определить, увеличивается ли значение этого показателя (чем выше, тем лучше), продолжать вращаться в том же направлении, пока оно не начнет уменьшаться; в этот момент медленно меняйте направление вращения, ища максимальное значение уровня детализации. Ниже приведена последовательность изображений общего процесса фокусировки:


ПОДСКАЗКА:
Медленно поворачивайте объектив, фокусировка очень чувствительна к небольшим поворотам. Учитывайте направление вашего последнего вращения.

Конечная фокусировка:


Чтобы убедиться, что камера хорошо сфокусирована, вы должны использовать вкладку изображение (image), чтобы проверить, как выглядит изображение:
3.5.2. 4 НАСТРОЙКА ВТОРОЙ КАМЕРЫ


Если у вашего CropVIEW® есть вторая камера, переключитесь на нее. Это выполняется следующим образом:
 • В окне «Фокус» (Focus) нажмите «Стоп» (Stop).
 • Подождите, пока статус не изменится на CropVIEW® Ready (Готов).
 • В окне «Настройки» (configuration) выберите камеру, которую хотите настроить , затем повторите процедуру, описанную в предыдущем разделе.

3.5.2. 5 ЗАВЕРШЕНИЕ ПРОЦЕССА НАСТРОЙКИ


Настроив качество фотографии до нужного уровня, нажмите кнопку «Стоп» (Stop) и отсоедините USB-кабель.

Внимание:
Не забудьте снять перемычку с J1!


4.1 ПРОВЕРКА ПОДКЛЮЧЕНИЯ

Для проверки исправности работы системы перед выходом в поле для установки настоятельно рекомендуется выполнить процедуру, описанную ниже.

Базовые требования:
 • ПК с установленным терминальным приложением
 • Кабель типа А от USB до Mini USB
 • Перемычка

Замечания:
Вы можете использовать программу терминала по вашему выбору. Или вы можете использовать нашу специальную терминальную программу, которую вы можете найти по адресу:
www.metos.at или свяжитесь с нашей службой поддержки по адресу [email protected]

4.1 ПРОВЕРКА ПОДКЛЮЧЕНИЯ


4.1. 1 ЗАКЛЮЧИТЕЛЬНОЕ ТЕСТИРОВАНИЕ ПЕРЕД УСТАНОВКОЙ В ПОЛЕ

Это рекомендуется делать в помещении (например, в вашем офисе). Чтобы правильно подключить устройство CropVIEW® к компьютеру, следуйте инструкциям секции “Подключение CropVIEW® к компьютеру”

Откройте окно терминала на вашем компьютере и выберите правильный последовательный порт, связанный с камерой в вашей системе.

Установите перемычку в положение J1, и вы увидите следующий текст в окне терминала:
============
USER: \ MAIN MENU (основное меню)
============
(1) SYSTEM (Система)
(2) CONTROL UNIT (Блок управления)
(3) MODEM (Модем)
(4) FLASH (Память)
(5) CAMERA (Камера)

Выберите SYSTEM (нажмите цифру 1 на клавиатуре) и в следующем меню выберите QUICK VIEW (снова цифра 1). Теперь вы увидите информацию о станции и ее серийный номер (0700xxxx), где 07 указывает, что это продукт CropVIEW®. Нажмите кнопку ESC на клавиатуре несколько раз, чтобы вернуться в главное меню. Затем вставьте SIM-карту в держатель SIM-карты и зафиксируйте ее (при закрытии замка держателя SIM-карты вы должны услышать щелчок).

В окне терминала выберите MODEM (Модем) (цифра 3 на клавиатуре), затем выберите SEND DATA (Отправить данные) (цифра 3 на клавиатуре) и, наконец, удалите перемычку из положения J1 (чтобы установить режим шпиона). Теперь вы увидите в окне терминала информацию журнала процесса связи.

Вы не должны видеть никаких сообщений об ошибках. В случае ошибок, пожалуйста, проверьте, разблокирована ли SIM-карта, и убедитесь, что услуга передачи данных 3G доступна (в журнале процесса связи должно быть указано, что она подключена через UMTS):

bearer_type=’UMTS’
mcc_current=’232′
mnc_current=’10’
mcc_sim=’232′
mnc_sim=’10’
sim_id=’8943102101104029497′
apn_country=’Austria’
apn=’drei.at’
user=’drei’
passw=»
roaming=’0′
/>

4.1. 1 ЗАКЛЮЧИТЕЛЬНОЕ ТЕСТИРОВАНИЕ ПЕРЕД УСТАНОВКОЙ В ПОЛЕ


Чтобы сделать последний тест, сделайте следующее:
 • Отсоедините аккумулятор и солнечную панель от блока управления.
 • Отсоедините USB-кабель от устройства CropVIEW®.
 • Подключите кабель от блока управления к блоку CropVIEW® — убедитесь, что он подключен правильно — как показано на рисунке ниже


 • Подключите аккумулятор к блоку управления.
 • Подключите солнечную панель к блоку управления.
 • Примерно через полтора часа вы увидите фотографии на веб-сайте (это зависит от качества интернет-соединения).
 • Отключите аккумулятор и солнечную панель для транспортировки или хранения.
 • Ваше устройство CropVIEW® готово к установке на месте


5.1 РАЗМЕЩЕНИЕ КАМЕРЫ 5.2 ФОКУС КАМЕРЫ 5.3 ПРОВЕРКА КАЧЕСТВА ИЗОБРАЖЕНИЯ ЧЕРЕЗ ПРИЛОЖЕНИЕ

5.1 РАЗМЕЩЕНИЕ КАМЕРЫ


Выберите объект, который вы хотите сфотографировать. Определите лучшее место для камеры — примите во внимание положение солнца. Мы рекомендуем использовать приложение для определения положения солнца на вашем мобильном телефоне (Sun Surveyor или что-то подобное), чтобы быть уверенным, что ваше объектив CropVIEW® не будет попадать под прямые солнечные лучи во время съемки.

Подсказка:
Если вы устанавливаете камеру внутри рядов (например, в саду или на винограднике), очень вероятно, что линзы на камере испачкаются при опрыскивании ваших растений, и качество изображения ухудшится. Чтобы избежать этой проблемы, при опрыскивании установите какую-либо защиту на устройство CropVIEW®.

5.2 ФОКУС КАМЕРЫ


Отсоедините блок управления от камеры и подключите кабель USB и перемычку в положение J1 и следуйте инструкциям по фокусировке камеры в секции Фокусировка камеры.

Настройте обе камеры, чтобы получить наилучшие результаты в зависимости от условий съемки. Вы также можете сфокусировать камеры в своем офисе, если знаете точное расстояние на поле — от вашего устройства CropVIEW® до интересующего вас объекта.

Подсказка:
Фокусировка камеры в поле: рекомендуется делать это утром или вечером, когда солнечный свет слабый. В противном случае вы не сможете полноценно оценить качество на экране вашего ноутбука.

5.3 ПРОВЕРКА КАЧЕСТВА ИЗОБРАЖЕНИЯ ЧЕРЕЗ ПРИЛОЖЕНИЕ


5.3. 1 ЗАКЛЮЧИТЕЛЬНАЯ НАСТРОЙКА СИСТЕМЫ

Чтобы убедиться, что камера захватывает требуемое изображение, используйте параметр «Полное разрешение» (Full resolution) в окне «Настройки» (configuration) и проверьте результат в окне «Изображение» (Image) (дополнительную информацию об использовании приложения «Фокус» см. в секции Фокусировка камеры).

5.3. 1 ЗАКЛЮЧИТЕЛЬНАЯ НАСТРОЙКА СИСТЕМЫ


Чтобы избежать проблем с инициализацией, выполните следующие действия в указанном порядке:
 • Отсоедините солнечную панель от блока управления.
 • Отсоедините аккумулятор от блока управления.
 • Отключите USB-кабель.
 • Снимите перемычку с положения J1.
 • Подсоедините кабель от блока управления к блоку CropVIEW®.
 • Подключите аккумулятор к блоку управления.

Теперь вы должны увидеть, что красный светодиод на блоке управления погас, и примерно через 2 секунды вы увидите, что три светодиода на блоке CropVIEW® включаются и выключаются. Это означает, что система работает исправно. Если светодиоды не включаются, повторите процесс.
 • Подключите солнечную панель к блоку управления.
 • Окончательная проверка всех соединений, светодиодов и кабелей.
 • Закройте корпус.

Примечание: По окончании сезона уберите устройство с поля, отсоедините солнечную панель и аккумулятор, чтобы избежать разрядки, и храните его в помещении до следующего сезона.


6.1 Доступ к CropVIEW® в NG.FieldClimate.COM 6.2 Регистрация пользователя в FieldClimate.com 6.3 Добавление CropVIEW® к учетной записи 6.4 Выбор станицы CropVIEW® 6.5 НАСТРОЙКИ СТАНЦИИ ДЛЯ ВАШЕГО CropVIEW® в NG.FieldClimate.COM

6.1 Доступ к CropVIEW® в NG.FieldClimate.COM


FieldClimate — это облачный сервис для владельцев систем CropVIEW®. Все устройства iMETOS® отправляют данные на веб-серверы FieldClimate. Эти данные легко доступны через веб-сайт или через мобильное приложения. Таким образом, данные могут быть получены вне зависимости от места и времени суток.

6.2 Регистрация пользователя в FieldClimate.com

Перейдите по адресу FieldClimate.

Нажмите на сайте кнопку “+” для регистрации нового пользователя.

6.3 Добавление CropVIEW® к учетной записи


Нажмите на значок меню пользователя (пункт 1 на изображении ниже): здесь вы можете добавлять или удалять станции и получать доступ к другим настройкам пользователя. Чтобы добавить свое устройство, нажмите на меню пользователя> Добавить / Удалить станцию. Он попросит вас ввести идентификационный номер станции (пункт 2) и ключ станции (пункт 3). Теперь нужно использовать маленькую серебряную наклейку, прилагаемую к вашему CropVIEW®. Эта наклейка содержит две три строки — идентификационный номер (SN), ключ 1 (Key 1), ключ 2 (Key 2). Ключ 1 дает возможность изменить все настройки CropVIEW®, тогда как ключ 2 действителен только для просмотра данных системы. Чтобы настроить CropVIEW®, введите ключ 1. Если вы ввели правильный ключ, ваш список станций будет увеличен этим CropVIEW®, и его можно будет выбрать.

Важно: Если устройство не добавляется, попробуйте внимательнее посмотреть на значение серийного номера и Key1/Key2, в силу особенностей шрифта некоторые цифры и буквы могут выглядеть похожими, например, l и 1, B и 8 и др.

Задайте название станции (пункт 4) таким образом чтобы ее можно было легко идентифицировать.

6.4 Выбор станицы CropVIEW®


Нажмите на значок списка станций, который позволит вам увидеть все подключенные устройства и выбрать нужное. Каждая станция имеет свой серийный номер, пользовательское имя и последний сеанс связи: вы можете найти станцию по имени или серийному номеру. Можно также посмотреть, активны ли на устройстве iMETOS® лицензии на заболевания растений или прогноз погоды. Помните, что для этих услуг вам необходимо иметь соответствующие лицензии и подключенные датчики.

После нажатия на значок глаза откроется новая страница с полноразмерным изображением. При наведении курсора на эту картинку с помощью мыши вы можете использовать колесо мыши для увеличения или уменьшения масштаба.

Под полноразмерным изображением вы можете найти опцию выбора даты и выбор между двумя камерами — широкоугольным объективом и зум-объективом. При этом вы можете выбрать, какую картинку показывать в натуральную величину.

6.5 НАСТРОЙКИ СТАНЦИИ ДЛЯ ВАШЕГО CropVIEW® в NG.FieldClimate.COM


6.5. 1 Часовой пояс и геолокация 6.5. 2 НАСТРОЙКИ ПЕРЕДАЧИ данных 6.5. 3 НАСТРОЙКИ КАМЕРЫ

6.5. 1 Часовой пояс и геолокация


Данные по часовому поясу и геолокации станции очень важны , так как от этой информации зависит прогноз погоды и другие услуги. Если ваше устройство имеет встроенный GPS, местоположение и часовой пояс будут определены автоматически.

В противном случае вы также можете определить местоположение вручную различными способами:
 • Перетащите маркер на карте к вашему местоположению.
 • Введите местоположение (по адресу) в поле «Поиск местоположения» и нажмите «GO!» кнопка.
 • Введите координаты местоположения устройства в поля «Долгота, широта, высота» (вы можете получить координаты с помощью мобильного телефона, если он имеет встроенный GPS).

Часовой пояс устанавливается автоматически, если вы перетаскиваете маркер на карте или находите местоположение из поля «Поиск местоположения». Для ввода часового пояса вручную:
 • Выберите правильный часовой пояс из списка.
 • Закончив настройку, не забудьте сохранить новые настройки (нажмите кнопку «Сохранить местоположение»).

6.5. 2 НАСТРОЙКИ ПЕРЕДАЧИ данных


Настройте, передачу данных станцией CropVIEW®.

В Планировщике выберите часы, в которые вы хотите, чтобы ваша станция CropVIEW® сделала снимок и отправила его на сервер.

ВНИМАНИЕ: при съемке и отправке снимка расходуется много энергии, поэтому мудро решайте, сколько раз в день вы хотите это делать. В холодные сезоны фотографирование и отправка рекомендуется только один раз в день.

БУДЬТЕ ВНИМАТЕЛЬНЫ: отправка изображения затрачивает значительный трафик; если станция отправляет три снимка в день, ежемесячное использование данных составит 1 ГБ+. Чтобы не превышать этот объем передачи данных, существует ограничение фотографирования только три раза в день.

Закончив настройку, не забудьте сохранить сделанные вами новые настройки (нажмите кнопку «Сохранить конфигурацию»)!

6.5. 3 НАСТРОЙКИ КАМЕРЫ


Настройте, как ваша станция CropVIEW® отправляет данные.
Настройте камеру, но помните, что неправильные настройки могут привести к повреждению изображений. Изменяйте настройки, только если вы уверены, что знаете, что делаете. В противном случае мы рекомендуем использовать настройки по умолчанию.

С помощью кнопки «вкл / выкл» вы можете включать и выключать обе камеры.

Для режима экспозиции рекомендуется установить значение «Автоматически» и «Макс. Время интегрирования и привязка яркости к значениям по умолчанию» (вы всегда можете нажать кнопку «Сброс к значению по умолчанию», чтобы вернуться к значениям по умолчанию).

Красные и белые квадраты — это квадраты яркости (красный квадрат: точка измерения включена, белый квадрат: точка измерения выключена). С помощью этой опции вы можете выбрать точки измерения, в которых вы хотите измерить яркость изображения, используемую алгоритмом автоматической экспозиции. Это удобно, если на части изображения присутствует большое количество света, и автоматическая экспозиция автоматически уменьшает ту часть изображения, которая вас интересует (вы можете отменить выбор точки измерения на очень яркой части, чтобы иметь лучшую яркость на остальной части изображения) ,

Закончив настройку, не забудьте сохранить сделанные вами новые настройки (нажмите кнопку «Сохранить настройки CropVIEW®»)!

7. ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ПЛОДА


В FieldClimate реализован новый инструмент, который позволяет определять размер плодов и отслеживать динамику их роста. Для настройки этого инструмента требуется знать расстояние от плодов до камеры. Если вы точно знаете расстояние между камерой и культурой, вы также получите надежное измерение диаметра плода в мм (зависит от расстояния между камерой и культурой — чем точнее оно, тем точнее будет измерение). Чтобы начать использовать этот инструмент, вы должны выбрать изображение с зум-камеры и нажать кнопку «Начать рисование» в верхней части изображения с высоким разрешением. Нажмите кнопку справки (?) Рядом с «Начать рисование» и следуйте инструкциям.

Чтобы начать рисовать на изображении, удерживайте кнопки SHIFT и ЛКМ (левая кнопка мыши), затем переместите мышь, чтобы нарисовать круг. Как только вы отпустите кнопку мыши, круг будет нарисован и зафиксирован на изображении. Наведя курсор мыши на круг, вы раскрасите круг синим цветом. Вы можете просто выбрать этот круг левой кнопкой мыши. Как только круг выбран, перемещайте его мышью, удерживая левую кнопку мыши. Чтобы отредактировать круг, просто нажмите и удерживайте клавишу CTRL на клавиатуре и левую кнопку мыши, затем переместите мышь влево, если хотите уменьшить круг, или вправо, если хотите увеличить круг. Чтобы удалить круг, сначала выберите его, нажав на круг, который вы хотите удалить, а затем нажмите кнопку УДАЛИТЬ (Delete) на клавиатуре. Чтобы остановить рисование, нажмите кнопку «Остановить рисование» ниже.

Как настроить фокус на IP камере Hikvision? | НПО "Инфотех"

Как настроить фокус на IP камере Hikvision?

21/06/2017

   Зачастую при ручной коррекции фокуса как при механической настройке, так и моторизованным объективом фокус сбивается и довольно сложно его довести до ума. Для решения данной задачи есть специализированная программа, ныне входящая в комплект «Hikvision Tools» версии 1.2.1.2., “Focus Assistant”. В прежних инструментариях от Hikvision, например, в “IP Camera Configuration Management Tools” (IPCTools, эта программа называлась “Auxiliary Zoom”. От версии к версии в программах менялось расположение кнопочек и окошек, но принцип действия и их назначение оставалось прежним. Как настроить фокус на IP камере я как раз поясню на примере старой версии – в программе Auxiliary Zoom, т. к. описание к ней сейчас уже не доступно.

Скачать приложение:  Hikvision Tools

Auxiliary Zoom (Focus Assistant) - помощник настройки фокуса и увеличения на камере
краткая инструкция по работе на английском есть в интерфейсе Tools.
Как работает и для чего нужно можно увидеть на скринах ниже:

1.  Запускаем утилиту и переходим на вкладку Auxiliary Zoom (при установленном WinPcap камеры находятся и подключаются автоматически), выбираем нужную камеру и нажимаем кнопку с треугольником для подключения к камере.
При варифокальном объективе настраиваем нужное увеличение.



2.  Теперь отводим фокус на минимум и нажимаем "Start



3.  Поворачиваем регулятор фокуса в обратную сторону до максимума. при появлении более-менее чёткой картинки фокус нужно поворачивать очень плавно, от этого будет зависеть точность настройки. На графике будет видна кривая резкости.



4.  Далее (после перевода фокуса на максимум) нажимаем "Start Fine-tuning" и медленно поворачиваем регулятор фокуса. Справа нужно добиться перемещения нижней красной линии в область "Best". т.е. за верхнюю линию. Если всё сделано правильно и фокус настроен, то цвет линии станет зелёным и можно фиксировать регулятор фокуса.



5. Проверить настройку можно увеличив картинку камеры дважды кликнув на поле с её изображением.

какие смартфоны чаще всего покупают в России?

Самыми продаваемыми в России по итогам 2020 года стали смартфоны с тройной и четверной основной камерой. При этом разрешение и качество снимков продолжило расти. Об этом говорят данные российских продавцов мобильной техники.

Производители смартфонов продолжают увеличивать количество объективов в модулях камер. Каждый из них выполняет вспомогательную функцию в зависимости от сценариев съёмки и позволяет повысить качество кадров совместно с программными алгоритмами. В частности, Samsung Galaxy A51, самый продаваемый смартфон прошлого года, оснащён 32-мигапиксельной фронтальной камерой и четверной основной, в состав которой входит главная камера на 48 Мпикс, сверхширокоугольная камера 12 Мпикс с углом обзора 123°, камера для макросъемки и камера для регулировки глубины резкости фото (обе по 5 Мпикс).

По итогам 2020 года на российском рынке наибольший прирост продемонстрировали смартфоны с фотомодулем из четырёх камер, доля которых за год увеличилась с 2% до 24,5%. Доля смартфонов с тройной основной камерой достигла 22% (+8 п.п.). Ещё 20,5% пришлось на устройства с двумя объективами и 33% на модели с одним объективом (-16 п.п.).

Во время пандемии важность качественной камеры в устройстве только увеличивается – пользователи стали чаще общаться по видеосвязи, в том числе по работе или учёбе.

Максимальное количество камер среди представленных на российском рынке смартфонов имеет Huawei P40 Pro Plus. Этот мобильник получил семь модулей для съёмки: пять объективов у основной камеры и два у фронтальной.

Среди необычных форм-факторов на российском рынке стоит отметить раскладной смартфон Samsung Galaxy Fold с блоком из трёх основных и трёх фронтальных камер, а также смартфоны с поворотными камерами - Samsung Galaxy A80 и ASUS ZenFone 7 Pro.

По информации торговых сетей, в условиях спроса на более функциональные и производительные смартфоны доля моделей с основной камерой от 10 до 20 Мникс в количественном выражении составила 51%, а наиболее высокую динамику продемонстрировали смартфоны с камерой более 30 Мпикс.

Самое большое количество мегапикселей оказалось у камер нескольких флагманских смартфонов Xiaomi и Samsung, оснащённых 108-мегапиксельным сенсором. Доля смартфонов с фронтальной камерой более 10 Мпикс достигла 45%. Большое количество мегапикселей в камере обеспечивает более высокое разрешение, детализацию цифровых снимков, но не является основным фактором для создания качественных цифровых снимков.

В сегменте фототехники продолжают показывать рост отдельные сегменты, возможности которых не могут заменить смартфонов. Позитивную динамику демонстрируют профессиональные системные камеры со съёмным объективом и сегмент фотоаппаратов мгновенной печати. Наиболее востребованной классической фототехникой являются системные фотоаппараты – модели со сменной оптикой. Именно на этом сегменте фокусируются и внедряют инновации ведущие производители фототехники, такие как Sony, Canon и Fujifilm.

Фокусировка камеры для начинающих

Фокусировка - неотъемлемая часть любой работы камеры. Независимо от того, используете ли вы базовую модель «наведи и снимай» или что-то, что позволяет вам точно настроить фокусировку, выбрать правильный режим и получить желаемую резкость, это разница между плохим изображением и потрясающим. Для многих людей фокусировка - это нечто само собой разумеющееся, но, как и все техники фотографии, это не так просто.Следует помнить и о других вещах, не в последнюю очередь о множестве творческих способов использования фокусировки для изменения изображения.

Фокусировка камеры для начинающих - режимы фокусировки вашей камеры

Большинство бытовых цифровых фотоаппаратов часто имеют более одного режима фокусировки, но два основных - это автофокусировка и ручная фокусировка.

В меню

В меню вы можете выбрать режим фокусировки, который хотите использовать.

На ЖК-дисплее

Этот экран позволяет выбрать конкретную зону фокусировки с помощью переключателя на задней панели камеры

Фокусировка камеры для начинающих - как работает автофокус?

Автофокус - это режим камеры, который дает команду объективу сфокусироваться на объекте.Однако сначала камера должна собрать достаточно информации, чтобы создать резкое изображение. Это также может сэкономить время - по сравнению с ручной фокусировкой - и обеспечить более четкие изображения.

На самом деле эта настройка дает команду компьютеру в камере запустить двигатель, который фокусирует объектив. Фокусировка - это перемещение элементов объектива до достижения максимально резкого изображения. В зависимости от расстояния объекта от камеры, элементы фокусировки должны быть установлены на определенном расстоянии от датчика камеры, чтобы сформировать четкое изображение.

В типичном датчике автофокусировки используется устройство с зарядовой связью (ПЗС). Это обеспечивает входные данные для алгоритмов (пошаговых инструкций по расчетам), которые вычисляют контраст фактических элементов изображения. ПЗС-матрица обычно представляет собой полосу из 100-200 пикселей, и, когда свет от сцены проникает через эту полосу, микропроцессор анализирует значения каждого пикселя, оценивая разницу в интенсивности между соседними пикселями. Если сцена не в фокусе, соседние пиксели имеют очень похожую интенсивность.В этом случае микропроцессор будет перемещать элементы линзы, чтобы увидеть, стала ли интенсивность между соседними пикселями лучше или хуже. Затем микропроцессор будет искать точку, в которой существует максимальная разница в яркости между соседними пикселями, и решит, что это лучшая точка фокусировки.

Этот метод фокусировки должен иметь свет и контраст объекта, чтобы выполнять свою работу. Например, если вы попытаетесь сфотографировать пустую стену, у камеры нет соседних пикселей для сравнения, и поэтому она не сможет сфокусироваться.
Большинство типов автофокусировки ищут контраст в горизонтальных областях точек автофокусировки, но сегодня все больше камер имеют возможность оценивать контраст по горизонтали и вертикали, что известно как автофокусировка «крестового типа».

Фокусировка камеры для начинающих - Автофокус

В простейшем случае при использовании режима автофокусировки фокус блокируется при нажатии спусковой кнопки затвора наполовину. ЖК-экран или электронный видоискатель показывает, когда - а иногда и где - заблокирован фокус. Визуальный индикатор в видоискателе подтверждает достижение фокусировки и меняет цвет.Кроме того, вы можете услышать звуковой сигнал, когда камера сфокусирована.

Существуют различные типы автофокуса:

Одинарный AF

АФ по одной зоне - это когда камера фокусируется на объекте в определенной области экрана, в зависимости от того, какая точка автофокусировки выбрана - обычно это центральная точка. После установки фокуса он остается заблокированным на этом расстоянии до тех пор, пока не будет отпущена кнопка спуска затвора, даже если объект тем временем перемещается.

Непрерывный AF

Этот метод постоянно фокусируется на объекте и полезен при съемке движущихся объектов. Выбор этого параметра позволяет камере постоянно фокусироваться на объекте и отслеживать его, даже если палец находится на затворе.

Многозонный автофокус

В настоящее время технология камеры дает пользователю больший контроль над снимком, который он делает. Примером этого является многозонная или многоточечная фокусировка, под которой мы подразумеваем набор точек, видимых в видоискатель, которые дают фотографу возможность сфокусироваться на определенных областях.У некоторых фотоаппаратов в видоискателе может быть всего три точки автофокусировки, в других - гораздо больше - например, у Nikon D4s их 51.

При использовании этого метода камера автоматически фокусируется по одной или нескольким точкам, причем положения фокусировки меняются в соответствии с положением фотографируемого объекта. Пользователь может позволить камере автоматически решать, на какой точке фокусироваться, или выбрать ее вручную.

Расфокусировка

Бывают моменты, когда вы чувствуете себя особенно творчески, и так же, как размытие на изображении можно создать с помощью длинных выдержек, так и с помощью фокусировки можно добиться этого.Сознательно сделав объект не в фокусе, вы можете создать ощущение таинственности, отчужденности, романтики и многого, многого другого. Просто используйте режим ручной фокусировки, чтобы размыть объект настолько, насколько считаете нужным. Вы можете намеренно пропустить главный объект и сконцентрироваться на другом элементе в кадре или сделать все изображение размытым, создавая впечатление живописи импрессионизма.

Ручная фокусировка

Этот метод был первоначальным методом фокусировки до автофокусировки. Вращая кольцо фокусировки, которое перемещает элементы объектива, пользователь достигает фокусировки. Этот метод особенно полезен при съемке крупным планом или в условиях низкой освещенности, когда автофокус не работает. Когда объектив сфокусирован, изображение в видоискателе станет более четким. Часто центральное разделенное изображение в центре видоискателя позволяет сфокусировать более мелкие детали. Некоторые камеры позволяют пользователю вручную настраивать фокусировку в режиме автофокусировки.

Предиктивный автофокус

Если вам требуется постоянная фокусировка на движущемся объекте, непрерывная автофокусировка поддерживает фокусировку, но не всегда точна для получения резко сфокусированного изображения.Это связано с тем, что между нажатием кнопки спуска затвора и моментом фактического выполнения снимка существует небольшая задержка по времени - это называется задержкой по времени спуска затвора. Решить эту проблему можно с помощью системы слежения за фокусом, которая есть во многих зеркальных фотокамерах. Этот метод прогнозирует положение объекта в момент захвата изображения на основе измерения движения объекта и соответствующим образом перемещает элементы объектива. По сути, он определяет скорость движения объекта, принимая во внимание задержку времени спуска.

Этот параметр эффективен для съемки объекта, движущегося с постоянной скоростью по направлению к камере, но он не обеспечивает максимальной эффективности фокусировки для объекта, который резко меняет направление или беспорядочно перемещается с низкой контрастностью. Чтобы точно сфокусироваться на таком объекте, система автофокусировки должна накапливать больше данных о движении объекта, используя несколько зон фокусировки, как упоминалось ранее, чтобы можно было сделать соответствующее суждение.

Фокусировка камеры для начинающих - на чем сосредоточиться?

С точки зрения портретной фотографии глаза - очевидная точка фокусировки, поскольку они являются «окнами души».Если человек находится дальше, вам лучше сосредоточиться на лице, чтобы действительно выделить его черты. А, открыв диафрагму шире, вы создадите меньшую глубину резкости, привлекая внимание зрителя к лицу и не позволяя ему уходить на задний план. Если, с другой стороны, вы пытаетесь сделать пейзажное изображение, вы можете сосредоточиться на определенной точке композиции - скажем, на холме на переднем плане. Здесь хорошо подойдет диафрагма f / 11 или меньше, но имейте в виду, что вы пытаетесь привлечь зрителя, поэтому определенная точка фокусировки является ключевой.

Глубина резкости и фокусировка

Точная фокусировка возможна только на одном расстоянии. На любом другом расстоянии объект будет расфокусирован, и изображение будет размытым. Вот тут-то и важна глубина резкости. Глубина резкости описывает диапазон на фотографии, от ближнего до дальнего, который кажется сфокусированным. Чем больше открыт объектив - например, до диафрагмы f / 4 - тем меньше будет глубина резкости (т.е. передний план будет в фокусе, а фон будет выглядеть размытым).Если вам нужно, чтобы все элементы вашей композиции казались более резкими, вы должны установить диафрагму до диафрагмы с более высоким числовым значением, например f / 16.

Когда вы делаете снимки людей в голову, меньшая глубина резкости оказывается полезной, поскольку это изолирует их от любых отвлекающих деталей фона, тогда как для пейзажных снимков большая глубина резкости часто гарантирует, что каждая деталь будет в фокусе.

Как использовать блокировку фокуса

Вы не всегда хотите помещать объект съемки в центр кадра при создании фотографии.

На самом деле, согласно правилу третей, вы должны сознательно избегать этого. Большинство снимков обычно лучше всего работают, когда объект находится не по центру - в идеале - на одной трети кадра с обеих сторон.

Проблема в том, что большинству компактных фотоаппаратов, почти всем камерофонам и даже нескольким зеркальным фотокамерам не сообщили о «правиле третей», и они, кажется, настаивают на фокусировке на том, что находится в центре кадра.

Чем дальше от центра помещен ваш объект, тем больше они пытаются определить, какой должен быть фокус.

Даже сложные камеры с несколькими точками фокусировки часто ошибаются, особенно с небольшими или сложными объектами, такими как этот на картинке выше.

К счастью, каждая камера, даже самая дешевая из компактных камер и камерофонов, имеет двухступенчатую кнопку спуска затвора, которая включает в себя блокировку фокуса в качестве первой ступени.

Это позволяет вам предварительно сфокусироваться на объекте перед съемкой, и его легко использовать. Вот как работает блокировка фокуса в два простых шага…

Как использовать блокировку фокуса - Шаг 1. Зафиксируйте объект

Поместите объект в центр кадра и нажмите кнопку спуска затвора наполовину.

Камера (или телефон) заблокирует фокус и экспозицию, но не сделает снимок.

Как использовать блокировку фокуса - Шаг 2: перестановка

Не убирая палец со спуска затвора, переместите объект в нужное место в кадре, затем нажмите затвор до конца, чтобы сделать снимок.

Фотооборудование: камеры, объективы, фильтры, видео

От новичков до профессиональных фотографов Focus Camera - лучшее место для покупки лучшего фотографического оборудования на рынке.Мы являемся надежным семейным бизнесом с 1966 года, поэтому у нас есть все необходимое, чтобы помочь вам найти подходящее оборудование, аксессуары для фотоаппаратов, цифровые фотоаппараты, объективы, фильтры и видеокамеры для достижения ваших уникальных целей в съемке. Если вы ищете компактную камеру для съемки или хотите перейти на полнофункциональную цифровую зеркальную камеру Nikon, Olympus, Canon, Sony или другого уважаемого бренда, сделайте Focus Camera вашим надежным источником. Мы предлагаем эксклюзивные комплекты аксессуаров для камеры, доставку в тот же день и превосходное обслуживание клиентов.

Профессиональные фотографы и любители доверяют Focus Camera свои цифровые камеры и аксессуары. Мы вручную выбрали лучшие в мире устройства для любых условий съемки, от высокоэнергетической приключенческой съемки до художественной фотографии. У нас есть не только одни из самых популярных компактных фотоаппаратов известных и любимых вами брендов, но и ряд специальных камер и оборудования, предназначенных исключительно для любителей. В эту обширную коллекцию входят водонепроницаемые цифровые камеры, мгновенные пленочные камеры, камеры наблюдения Wi-Fi, камеры для охоты и многое другое.Проще говоря, если вы хотите снять это, Focus Camera может помочь вам найти камеру, подходящую для работы.

Мы также являемся предпочтительным поставщиком объективов и фильтров для требовательных фотографов. Добейтесь эффекта и качества вашей самой смелой мечты с объективами профессионального уровня от Canon, Fujifilm, Nikon, Olympus, Panasonic, Sony и других. Мы всегда предлагаем лучшие на рынке объективы для зеркальных фотоаппаратов, беззеркальные объективы, объективы для спецэффектов и множество других опций, которые сделают вашу съемку еще более удобной.Не забудьте изучить наш большой выбор видеокамер и оборудования, включая видеокамеры для аэрофотосъемки и видеокамеры высокого разрешения, на Focus Camera. Тысячи самых продаваемых фотоаппаратов и фотооборудования доставляются бесплатно из нашего магазина.

Прицелы и оптика: бинокли, прицелы, телескопы

За 50 лет работы в отрасли Focus Camera является основным источником лучших в отрасли прицелов и оптики. Мы предлагаем широкий выбор высокотехнологичных товаров для фотосъемки дикой природы и природы, а также для таких хобби, как наблюдение за птицами и охота.Такие производители, как Bushnell, Celestron, Swarovski, Canon, Olympus и Meade, создают первоклассную оптику, специально разработанную для того, чтобы помочь вам сосредоточиться на далеких ландшафтах и ​​дикой природе во время всех ваших пейзажных съемок и экспедиций по дикой природе. У нас есть бинокли, оптические прицелы, прицелы, зрительные трубы, телескопы, монокуляры, микроскопы, дальномеры, камеры слежения, приборы ночного видения и все необходимые аксессуары для каждой категории.

Загляните в наш отдел биноклей, если вы ищете высокопроизводительный бинокль, предназначенный для оптимального просмотра на большом расстоянии.Мы представляем одни из самых дальновидных брендов биноклей, поэтому вы можете рассчитывать на передовые технологии с каждой парой в нашем магазине. Сегодняшние бинокли оснащены инновационной оптикой, например, технологией лазерного дальномера, которая позволяет вам рассматривать пейзажи с обширных полей зрения. Мы также являемся экспертами в области высокотехнологичных телескопов и предлагаем различные варианты, от профессиональных телескопов высокой четкости до недорогих телескопов для начинающих. Эта оптика отлично подходит для фотографа или любителя, ориентированного на науку.

Мы также предлагаем множество прочных охотничьих оптических прицелов и оптических прицелов, разработанных специально для того, чтобы помочь охотникам идентифицировать удаленные цели и сосредоточиться на них. Длинные поля зрения и технологии увеличения на большие расстояния сочетаются с водонепроницаемыми, ударопрочными и ударопрочными корпусами для прочного использования в любых условиях охоты. Мы предлагаем надежные оптические прицелы от некоторых из самых надежных производителей оптики. Focus Camera - это семейный бизнес, который занимается предоставлением первоклассного обслуживания и поддержки клиентам, поэтому вы всегда можете связаться с нами, если вам понадобится дополнительная информация.Мы предлагаем бесплатную доставку тысяч товаров, чтобы контролировать ваш бюджет.

Как работает Focus | B&H Explora

До того, как появился автофокус, был фокус. Камера представляет собой светонепроницаемую коробку, которая используется для воздействия света на светочувствительную поверхность (пленку или цифровой датчик). Чтобы сфокусировать свет на поверхности, большинство камер (и ваши собственные глаза) используют линзы для направления света. Почему я сказал: «Большинство?» Что ж, существует множество типов камер, которые не полагаются на линзы для фокусировки света. «Камера-обскура» представляет собой коробку с крошечным отверстием на одном конце и светочувствительной поверхностью на другом. Свет проходит через крошечное отверстие и проецируется на заднюю стенку коробки. Поиск в Интернете или в вашей местной библиотеке покажет, что ученые и инженеры в настоящее время работают над созданием безобъективных камер, которые никогда не выходят из фокуса и позволяют избежать нежелательных характеристик, которые передаются свету, когда он проходит через стеклянные или пластиковые линзы. Однако в настоящее время почти все мы пользуемся камерами, которые фокусируют свет через объектив.

Фокус

Линза - это оптическое устройство, состоящее из изогнутого материала, позволяющего свету проходить через него. В зависимости от конструкции объектив камеры, встроенный в камеру или прикрепленный и сменный, состоит из одного или нескольких элементов, которые и расходятся, и собирают свет, чтобы фокусировать его на светочувствительной поверхности и повторно собирать свет, отражающийся от сцены, которая имеет прошел через оптику, в результате получилось изображение. Вы можете увидеть спецификации объектива на веб-сайте B&H Photo, в которых упоминаются «элементы» и «группы».”Каждый отдельный кусок стекла является элементом, и один или несколько элементов разделены на группы внутри камеры.

Почему нам нужно отклонять свет, чтобы создать изображение? Что ж, нам вообще не нужно отклонять свет. Проблема в том, что пленка, датчик или задняя стенка вашего глазного яблока обычно намного меньше, чем изображение, которое мы пытаемся захватить. Следовательно, нам нужно отклонить свет, чтобы уменьшить размер изображения. Как еще вы могли бы разместить целую гору или здание на датчике камеры, не искажая свет?

Линза не только отклоняет свет, но и замедляет его.Скорость света меняется, когда он проходит через полупрозрачные материалы. Итак, свет изгибается и замедляется при входе и выходе из линзы (в зависимости от конструкции линзы). Задача объектива камеры - направлять этот свет на пленку или датчик.

Прежде чем мы будем слишком сумасшедшими, позвольте мне сделать заявление об отказе от ответственности, в котором говорится, что есть много вещей, которые можно узнать о поведении света и физике линз. Я никогда не буду притворяться, что у меня есть нечто большее, чем обычное понимание темы, и мои оценки по физике в колледже указывают на то, что вы, возможно, захотите забыть то, что вы только что прочитали и собираетесь прочитать, но для целей этой статьи я собираюсь постарайтесь, чтобы это было простым и ясным, чтобы мы могли добраться до предмета обсуждения - сфокусироваться.Если вы хотите копнуть глубже, во что бы то ни стало, не откажите себе в удовольствии. Оптика и свет супер крутые и завораживающие, но мне нужно, чтобы это было актуально для фотографа. Знание докторской степени по этой теме никоим образом не гарантирует, что вы станете лучшим фотографом.

Любой, кто использовал увеличительное стекло, чтобы прожечь дыры в бумаге или листьях, может подтвердить, что существует прямая корреляция между конвергенцией света и расстоянием от объекта, на который вы пытаетесь спроецировать этот свет.Когда вы пытаетесь сфокусировать солнечный свет в крошечное пятно, чтобы зажечь пламя с помощью линзы, вы фокусируете свет от одного источника света. Камера, как и ваш глаз, фокусирует свет не только от потенциально многих источников света, но и от бесконечного количества световых лучей, которые отражаются от объектов в сцене. Перемещение объектива ближе или дальше от датчика или пленки - это то, как камера и объектив работают, направляя свет для четкого воссоздания изображения.

Если бы вы не могли настроить фокус камеры и объектива, вам пришлось бы физически приблизиться или дальше от объекта - точно так же, как вы это делали с увеличительным стеклом и солнцем.К счастью для нас, большинство камер движутся за нас.

Давайте еще раз обратимся к теории, чтобы закрепить эту информацию. Вы категорически против селфи и делаете портрет друга, чтобы ему не приходилось делать снимок самостоятельно. А теперь давайте внимательно рассмотрим нашу тему. Действительно внимательно… кончик ресницы. Кончик ресниц отражает свет от источника света (солнце, стробоскоп, лампочка и т. Д.) Во всех направлениях, а не только обратно в камеру. Отраженный свет от этой ресницы попадает в объектив камеры под разными углами, потому что он отражается под почти бесконечным числом углов.Задача объектива - собирать эти световые лучи и заставлять их сходиться на пленке или датчике в одной точке, чтобы мы могли воспроизвести кончик этой ресницы на нашей фотографии точно так же, как он кажется нашему глазу. Если этот свет сходится в точке перед датчиком, этот кончик ресниц будет выглядеть размытым, поскольку свет будет сходиться в точку, а затем продолжит свой веселый путь, расходясь от точки. Точно так же, если этот свет пытается сойтись в точке за пределами пленки или датчика, свет, падающий на плоскость, еще не попадет в одну точку, и мы получим тот же эффект.

Что это за эффект? Создается расфокусированное изображение. Кончик этой ресницы воспроизводится как нечеткий набор отраженного света, который будет напоминать размытый кончик ресницы. Теперь представьте себе это бесконечное количество раз из каждой точки света или отражения в сцене. Размыто!

Если вас не зовут Хироши Сугимото, вы, вероятно, не захотите создавать расфокусированные изображения. Или, если вы это сделаете, вы захотите контролировать, насколько ваши изображения не в фокусе. Чтобы ваше изображение было резким или чтобы вы могли намеренно не фокусироваться, камера и объектив работают вместе, чтобы изменить расстояние объектива до датчика или пленки, чтобы контролировать, где сходится захваченный свет.Когда свет сходится точно в плоскости пленки или сенсора, изображение оказывается в фокусе.

Итак, на камере с объективом, который имеет вращающееся механическое кольцо фокусировки, поворачивая это кольцо, вы физически перемещаете фокусирующую линзу или группу фокусировки линзы, чтобы вручную изменять расстояние между объективом и датчиком и позволять контролировать где в камере сходится этот свет.

Автофокус

Теперь, когда у нас есть базовое понимание того, как работает объектив для фокусировки света на датчике или пленке, мы можем поговорить о магии автофокусировки.По мере развития технологий компании-производители камер выяснили, как моторизовать корпус камеры и линзы, чтобы перемещать элементы фокусировки или группу фокусировки к сенсору или пленке или от них. Подавляющее большинство современных фотоаппаратов не имеют двигателей автофокусировки внутри корпуса камеры, а полагаются на крошечные двигатели, встроенные в линзы, которыми управляет сама камера.

Не совсем ракетостроение, правда? Но как камера узнает, что объект в фокусе? Когда мы фокусируем объектив вручную, мы смотрим в видоискатель или на ЖК-экран и проверяем глазами, выглядит ли объект резким.Многие видоискатели во времена кино имели полезные микропризмы с разделенным экраном в центре, которые помогали при ручной фокусировке. Камера с автофокусом должна рассчитывать фокус электронным способом, когда объектив движется к сенсору или пленке и от них. И, к счастью для нас, особенно если у вас нет идеального зрения, теперь он может делать это очень быстро и точно.

Активный против пассивного

В наши дни вы не так часто увидите системы активной автофокусировки, но позвольте нам отдать должное этой технологии.Системы активной автофокусировки были на заре технологии автофокусировки и полагались на камеру, передающую ультразвуковой или инфракрасный сигнал на объект. Объект будет отражать звук или свет обратно на датчик фокусировки камеры, и, рассчитав время, необходимое для получения отраженного сигнала, в зависимости от скорости звука или скорости света, камера будет знать, как далеко находится объект. На самом деле это звучит довольно круто и высокотехнологично, правда? Это, по сути, гидролокатор и радар в фотоаппарате. Эхолот и радар классные.Так же как и Active AF.

Прежде чем вы будете в восторге от новаторской технологии в вашей камере, если у вас есть так называемая вспомогательная лампа автофокуса, ее использование не является системой активной автофокусировки - она ​​просто увеличивает освещение в темноте, чтобы помочь съемке. пассивная система.

Пассивная автофокусировка - выбор подавляющего большинства современных фотоаппаратов. В мире пассивной автофокусировки у нас есть две разные системы: определение фазы и определение контраста. Мы завершим эту интригующую статью описанием работы каждой системы, опять же, сохраняя ее относительно простой.

Обнаружение фазы

Обнаружение фазы - это система, наиболее часто встречающаяся в современных цифровых зеркальных фотокамерах. Как вы знаете, свет попадает в объектив зеркальной камеры и попадает в зеркало, расположенное под углом перед датчиком или пленкой. Этот свет отражается вверх в призму, а затем в видоискатель на задней панели камеры. Однако вы могли не знать, что очень небольшое количество света проходит через это зеркало, попадает в другое зеркало и отражается вниз к нижней части камеры, где находится датчик автофокусировки.

Датчик автофокусировки содержит два или более датчика изображения с микролинзами над ними. Эти крошечные сенсоры создают точки автофокусировки камеры. Первые камеры с пассивной автофокусировкой имели одну центральную точку фокусировки. Сегодняшние технологии дают нам камеры с десятками выбираемых точек фокусировки.

Итак, как работает этот датчик автофокуса? Проще говоря, обнаружение фазы работает путем разделения этого падающего света на пары изображений перед их сравнением. Свет разделяется, проходя через прозрачную часть главного зеркала, где эта область действует как светоделитель.Два отдельных изображения направляются вниз к вышеупомянутому датчику автофокусировки, где два изображения сравниваются и оценивается их взаимное расположение. Компьютер внутри камеры оценивает сигнал от датчика автофокусировки и дает команду объективу настроить фокусирующие элементы внутри объектива до тех пор, пока два изображения не станут идентичными. Когда два изображения совпадают, изображение оказывается в фокусе.

Ранние датчики просто оценивали вертикальные детали изображения. Это имело свои ограничения, поскольку система изо всех сил пыталась сосредоточиться на простых сценах с большим количеством горизонтальных компонентов.Я помню, как повернул свою старую зеркальную камеру на бок, чтобы обмануть датчик автофокуса! Теперь многие датчики, называемые точками крестового типа, одновременно считывают информацию как по горизонтали, так и по вертикали. Аааа, технологии!

Обнаружение контраста

Обнаружение контраста - это система, обычно используемая беззеркальными камерами, наводящими и снимающими камерами, цифровыми зеркальными фотокамерами в режиме реального времени и камерами смартфонов; практически любая камера без зеркала в использовании.

Как вы могли заметить, системы определения фазы сложны и состоят из множества компонентов.Обнаружение контраста намного проще, и для фокусировки используется свет, падающий на основной датчик. Это дает обнаружению контраста одно преимущество перед определением фазы: количество точек автофокусировки. При обнаружении фазы количество точек зависит от конструкции зеркала и количества датчиков автофокусировки под ним. Благодаря определению контраста камера может иметь практически неограниченное количество точек фокусировки. Некоторые современные камеры имеют сенсорные экраны, на которых камера фокусируется на любой точке изображения, которую вы указали, одним касанием пальца.

Как это работает? Что ж, камера дает команду фокусному элементу объектива перемещаться, пока он считывает любое уменьшение интенсивности света на пикселе или группе пикселей. Максимальная интенсивность указывает на область наиболее резкого фокуса. Хотя простота является преимуществом этой системы, недостатком является то, что камера должна постоянно оценивать изображения, чтобы достичь фокусировки. Когда свет попадает на датчик в первый раз, камера не знает, показывает ли свет максимальную интенсивность или нет, пока он не изменит положение объектива, чтобы изменить эту интенсивность. Это своего рода эквивалент измерения чего-либо на весах без знания веса. Вы можете поставить противовес на противоположный конец весов и обнаружить, что он в самый раз, слишком тяжелый или слишком легкий. Камера получает исходное изображение, которое может быть в фокусе, но для проверки она должна начать перемещать объектив, чтобы увидеть, становится ли изображение более резким или более размытым.

Это называется «охотой». Те, у кого есть старые фотоаппараты типа «наведи и снимай», могут вспомнить, не с такой любовью, ожидание, пока объектив найдет фокус, пока действие в сцене проходит мимо вас.К счастью, технология автофокусировки с определением контраста постоянно совершенствуется, и современные беззеркальные камеры и системы «наведи и снимай» обладают способностью фокусироваться очень быстро.

В фокусе

Итак, теперь вы знаете, как работает фокусировка внутри вашей камеры. Или, по крайней мере, я надеюсь, что да.

В следующем сегменте я расскажу о различных режимах автофокусировки и о том, как их лучше всего использовать для получения желаемых фотографических результатов. Спасибо за чтение!

Понимание фокусировки в фотографии

Одним из важных приемов, которые нужно понимать в фотографии, особенно когда вы только начинаете, является концепция focus .Если вы не сфокусируетесь должным образом, вы получите размытые фотографии, даже если все остальные настройки камеры верны. Фокусировка может быть легкой или сложной в зависимости от вашего объекта, например неподвижный пейзаж или быстро движущаяся птица в полете. Это руководство охватывает все, что вам нужно знать для правильной фокусировки и получения четких изображений.

Что такое Focus?

На каждой фотографии будет плоскость фокусировки . Это та область в космосе, которая потенциально может быть максимально резкой на фотографии.

Некоторым людям полезно думать о плоскости фокусировки как об окне, пересекающемся со сценой, которую вы снимаете. Любой объект на фотографии, который касается этого окна, считается «в фокусе». Когда вы перемещаете плоскость вперед и назад для достижения желаемого изображения, обычно с максимальной резкостью объекта, это называется , фокусировка .

В современном оборудовании фокусировка обычно происходит внутри объектива, внутри которого есть стеклянные элементы, которые могут перемещаться вперед и назад для изменения оптического пути света.Аналогичным образом, если вы физически отодвинете объектив дальше от камеры, вы измените положение плоскости фокуса. (Так работают удлинители для макросъемки.)

Фокусировка происходит автоматически или вручную. Автоматическая фокусировка, или автофокус, - это когда система камеры приводит в движение двигатель, который перемещает элементы в вашем объективе для изменения фокуса. Чтобы сфокусироваться вручную, вам нужно вместо этого повернуть кольцо или аналогичный механизм на объективе.

NIKON D800E + 105 мм f / 2,8 @ 105 мм, ISO 200, 1/320, f / 5.6

Ручная фокусировка и автофокус

На заре фотографии каждый объектив имел только ручную фокусировку (и сегодня многие объективы работают так же). Автофокус - сравнительно новое изобретение в истории фотографии, впервые появившееся на рынке в 1977 году. Тем не менее, это важное изобретение.

Системы автофокусировки используют двигатель камеры или объектива для фокусировки на объекте, который вы выбрали вручную или автоматически. Итак, просто нажмите кнопку на своей камере, и она сфокусируется на выбранном вами объекте - или выберите один за вас, если хотите.Довольно полезно.

Большинство фотографов используют автофокусировку чаще, чем ручную. Основная причина - просто удобство; это проще, чем фокусироваться вручную. Автофокус также имеет тенденцию быть быстрее и во многих случаях более точным (например, отслеживание фокусировки на движущемся объекте). Вот почему фотографы спорта и дикой природы так сильно полагаются на автофокус.

Тем не менее, ручная фокусировка застряла по какой-то причине. Если у вашей камеры проблемы с фокусировкой, например, в темноте, ручная фокусировка позволяет вам преодолеть любые проблемы или внести точные настройки, которые камера могла пропустить.А если вы установите объектив на ручную фокусировку, вы можете заблокировать фокус для серии фотографий подряд. Хотя большинство фотографов используют автофокусировку больше, чем ручную, лучше ознакомиться с ними обоими.

Можно ли автофокусироваться с помощью фотоаппарата?

Чтобы использовать автофокус, по крайней мере, ваша камера или ваш объектив должны иметь мотор автофокусировки. Это кажется достаточно простым - но объективы с «автофокусом» не всегда имеют встроенный мотор, как и все камеры на рынке! В частности, если вы снимаете на Nikon D3500 или D5600 (или более старую модель из той же линейки), обратите внимание на приобретенные вами объективы.Вам понадобится тот, который обозначен как AF-S или AF-P, если вам нужна автофокусировка; избегайте AF-D.

NIKON D7000 + 24mm f / 1.4 @ 24mm, ISO 100, 1/2500, f / 1.8

Определение фазы и определение контраста

Как работает автофокус на техническом уровне? Вам не обязательно знать науку, лежащую в основе этого, если вы не заинтересованы, но вы все равно должны быть знакомы с двумя основными типами систем автофокусировки сегодня: с определением фазы и с обнаружением контраста . У каждого из них есть свои сильные и слабые стороны:

  • Обнаружение фазы очень быстро и хорошо отслеживает движущиеся объекты, поскольку не требует от вашей камеры больших вычислительных затрат.Однако он также более подвержен ошибкам и проблемам с внутренним перекосом. Некоторые камеры позволяют откалибровать систему определения фазы, чтобы минимизировать ошибки. (См. Подробное объяснение того, как работает автофокус с определением фазы.)
  • Обнаружение контраста требует, чтобы ваша камера обрабатывала больше данных, а это означает, что обычно требуется больше времени для блокировки фокуса. В результате он не может отслеживать движущиеся объекты. Однако определение контраста имеет тенденцию быть более точным, поскольку система автофокусировки напрямую измеряет данные с сенсора вашей камеры.Это хорошо, когда объект движется не так быстро, как в пейзажной фотографии.

Это все хорошо, но как на самом деле установить одно или другое для данной фотографии?

На самом деле это довольно просто. На большинстве цифровых зеркальных фотоаппаратов определение фазы происходит каждый раз, когда вы выполняете автофокусировку через видоискатель. Определение контраста происходит каждый раз при автофокусировке через задний ЖК-экран. Поэтому просто используйте видоискатель или режим Live View соответственно. (Большинство беззеркальных камер имеют только одну систему, обычно гибридную, поэтому вы не можете переключаться между ними; см. DSLR и беззеркальные камеры.)

Имейте в виду, что на фотографии всегда есть «идеальная плоскость фокуса» - обычно она пересекается с вашим основным объектом. Достичь этого могут как определение фазы, так и определение контраста. Просто определение фазы имеет тенденцию делать это быстрее и с лучшим отслеживанием, в то время как определение контраста может делать это с большей точностью для неподвижных объектов.

NIKON D7000 + 105 мм f / 2,8 @ 105 мм, ISO 800, 1/400, f / 6,3

Непрерывный и покадровый автофокус

Еще одно важное решение, которое вы должны принять при использовании автофокусировки, - это выбрать режим фокусировки .Двумя наиболее важными и распространенными вариантами являются автофокус с непрерывной серво и одиночной серво:

  • Непрерывный серво также известен как AI Servo (Canon) и AF-C (Nikon). По сути, это означает, что ваша камера постоянно регулирует фокус, когда вы удерживаете кнопку фокусировки. Это идеально, когда вы фотографируете движущийся объект и пытаетесь отследить его положение.
  • Single-servo также известен как One-Shot (Canon) и AF-S (Nikon). В этом случае, как только ваша камера сфокусируется, она не изменится, пока вы не отпустите кнопку фокусировки и не попытаетесь снова.Это идеально, когда ваш объект и камера полностью неподвижны, и нет необходимости постоянно подстраиваться для правильной фокусировки.

Некоторые камеры имеют третий режим - Авто-сервоавтофокус, который анализирует сцену и автоматически выбирает между этими двумя вариантами. Тем не менее, даже если в вашей камере он есть, все равно важно знать, что делает каждый из них, поскольку всегда есть вероятность, что автоматический выбор будет ошибочным.

Если вы используете автофокус, мы рекомендуем одиночный сервопривод для типичной пейзажной и архитектурной фотографии и непрерывный сервопривод для большинства других изображений, таких как дикая природа или спорт.

NIKON D800E + 70-200 мм f / 4 @ 175 мм, ISO 100, 1/250, f / 4,0

Режимы области автофокусировки

Основная часть фокусировки - это выбор правильного режима области автофокусировки . Здесь вы сообщаете своей камере, какую стратегию фокусировки вы хотите применить, чтобы она могла принимать наилучшие решения о том, как отслеживать и следить за фокусировкой на вашем объекте.

У нас уже есть подробное руководство по режимам автофокусировки, в котором все это подробно рассматривается, так что ознакомьтесь с ним, если вам нужна дополнительная информация по этой теме.Однако важно то, что ваша система автофокусировки состоит из точек фокусировки , которые соответствуют областям, на которых ваша камера может сфокусироваться. Например, вот две отдельные карты точек фокусировки на сегодняшних зеркальных фотокамерах:

Обычно большее количество точек фокусировки лучше. Так же и больший разброс (общая зона покрытия). Легче отслеживать движущийся объект, если у вашей камеры есть несколько точек фокусировки, покрывающих большую часть изображения. Однако вам все равно нужно указать камере , как использовать эти точки , иначе это не будет особенно полезно.Здесь вступают в игру режимы зоны автофокусировки:

  • Автофокусировка по одной точке : камера использует одну точку фокусировки для автофокусировки - точку фокусировки, которую вы выбрали. Это хорошо, когда ваша камера и объект неподвижны, и вам не нужны никакие возможности отслеживания. Он может работать с с непрерывной автофокусировкой, но он не отслеживает быстро движущиеся объекты по нескольким точкам.
  • Динамический автофокус : вы выбираете одну точку фокусировки для камеры.В этом случае, однако, он может отслеживать ваш объект, если он перемещается в некоторые из окружающих точек (обычно вы можете указать, на сколько камера обращает внимание). Этот режим области подходит для съемки дикой природы.
  • Автофокус с 3D-отслеживанием : Камера следует за вашим объектом, когда он перемещается по точкам фокусировки. В отличие от стандартного режима динамической зоны АФ, от вас не требуется поворачивать камеру, чтобы объект находился как можно ближе к исходной выбранной точке. Это также хорошо для съемки дикой природы, хотя не всегда так быстро и точно, как более простой режим Dynamic AF-Area.
  • Групповой автофокус : камера использует несколько точек автофокусировки одновременно, обычно пять. Он дает им всем равный приоритет и фокусируется на ближайшем объекте, расположенном в любой из пяти точек. Это полезно для сложных ситуаций с автофокусировкой, таких как быстро движущаяся птица в полете.
  • Автофокусировка с автоматическим выбором зоны - это когда камера автоматически сканирует сцену и выбирает объект (часто ближайший к камере объект или лицо). Мы не рекомендуем этот режим, так как он дает вам меньше контроля.

Не все камеры имеют все эти параметры, а некоторые могут иметь дополнительные режимы области, особенно для автофокусировки видео. Конкретные названия также могут отличаться в зависимости от вашей камеры, но это общая структура параметров, которые вы увидите.

Вы быстро узнаете, какие режимы локации вам нравятся, и как получить наибольшее количество хранителей в определенных ситуациях. Однако полное освоение этих режимов требует много времени и практики, и это не то, чему вы можете научиться за одну ночь.(Подробнее, в том числе конкретные примеры из практики, можно найти здесь.)

Режим динамической зоны автофокусировки

Кнопка включения автофокуса

По умолчанию большинство камер автоматически фокусируются при нажатии кнопки спуска затвора наполовину. Хотя это приятная функция, бывают случаи, когда вам нужно, чтобы два действия - фокусировка и фотографирование - были отделены друг от друга. Большинство камер позволяют сделать это, назначив фокус другой кнопке, часто называемой AF-On, и убрав ее с кнопки спуска затвора. Это также называется «фокусировка кнопки назад».”

AF-On - это то же самое, что наполовину нажатие кнопки спуска затвора, но только в другом месте. Это может показаться неважным, но есть множество ситуаций, когда вы не хотите, чтобы камера перефокусировалась, когда вы нажимаете кнопку спуска затвора, поэтому AF-On является важной функцией. Мы рекомендуем вам использовать ее вместо кнопки спуска затвора, если это вообще возможно. Минусов практически нет, но есть несколько потенциальных плюсов.

Итак, когда AF-On помогает при фото?

  1. Если вы хотите заблокировать фокус на нескольких фотографиях .Вы просто нажимаете кнопку AF-On для фокусировки, а затем не нажимаете ее снова, пока не сделаете желаемый набор фотографий. Это быстрее, чем переключать объектив на ручную фокусировку каждый раз, когда вы хотите заблокировать что-то для серии изображений.
  2. Если вы хотите сфокусироваться и изменить композицию . Допустим, вам нужна композиция, в которой ваш объект находится на крайнем краю фотографии. В этом случае маловероятно, что ваши точки автофокусировки дойдут до достаточно большого расстояния. Итак, просто сфокусируйтесь, используя одну из ваших существующих точек, а затем измените композицию так, как хотите.Это намного более естественно с кнопкой AF-On, которую вы можете отпустить после того, как сфокусировались, по сравнению с нажатием кнопки спуска затвора наполовину все время. (Подробнее о перекомпоновке фокуса.)
  3. Если вам нужно немного подождать, прежде чем делать снимок . Вы можете оказаться в ситуации, когда вам нужно сфокусироваться, а затем подождать некоторое время, прежде чем сделать снимок. Например, вы фотографируете логово лисы и ждете, когда лиса выглянет из головы.С помощью кнопки AF-On вы можете сфокусироваться в нужном месте и подождать, а затем сделать снимок как можно быстрее, когда наступит подходящий момент, и при этом при необходимости быстро перефокусироваться.

Эти причины, среди прочего, являются причиной того, почему мы настоятельно рекомендуем переключить камеру с фокусировки спуска затвора на фокусировку AF-On. Если вы всегда использовали кнопку спуска затвора для автофокусировки, это может быть немного неудобно в первые несколько дней после переключения, но в конце концов вы не пожалеете об этом.(На некоторых камерах нет кнопки AF-On, но вы почти всегда можете настроить одну из кнопок для той же цели.)

Также см. Нашу более длинную статью о фокусировке с помощью кнопки «Назад».

NIKON D800E + 105 мм f / 2,8 @ 105 мм, ISO 1400, 1/800, f / 2,8

Где сфокусироваться

В большинстве случаев вам нужно просто сосредоточиться на основном объекте. Обычно, если вы фотографируете человека, сосредоточьтесь на одном из его глаз. То же самое и с фотографией дикой природы, фотографией событий и так далее.Однако иногда, когда вы сосредотачиваетесь, у вас будет немного творческой свободы. Допустим, вы фотографируете цветок. Что делать: на ближайший лепесток или на красочный центр? Ни один из вариантов не является неправильным. Все сводится к эффекту, который вы хотите передать в изображении.

Выделяются самые резкие объекты на фотографии. Вы можете использовать это в своих интересах. Если хотите, можете сфокусироваться на неожиданном месте, чтобы привлечь внимание к определенной части фотографии. Например, сделайте «портретный» снимок, на котором вы сосредотачиваетесь на руках человека, а не на его глазах, даже если его лицо видно на вашем снимке.Не существует нерушимых правил, на которых следует сосредоточиться. Это творческое, художественное решение.

NIKON D7000 + 105 мм f / 2,8 @ 105 мм, ISO 100, 1/40, f / 3,2

Наложение фокуса

Один из приемов, о котором вы можете слышать время от времени, называется наложение фокуса . С помощью этого метода вы делаете несколько фотографий , сфокусированных в разных точках , а затем объединяете самые резкие части каждой фотографии вместе. В идеальном мире результирующее изображение будет абсолютно четким везде, где вы хотите.

Наложение фокуса может быть полезно, особенно для макросъемки и пейзажной фотографии, где может быть сложно получить достаточно резкий снимок спереди назад любым другим методом. Однако и здесь есть некоторые проблемы.

Если что-то на фотографии движется, правильное совмещение фокуса может быть практически невозможно. Даже в лучшем случае потребуется дополнительное время в полевых условиях и на постобработке. Но иногда это единственный способ запечатлеть на фотографии достаточную глубину резкости, так что помните об этом в дождливый день.

Подробнее о наложении фокуса можно прочитать здесь, хотя имейте в виду, что это специализированный метод (и его относительно легко испортить). Не используйте его, если нет другого способа сделать нужный снимок.

Стекло фокусировки 11 изображений
NIKON Z 7 + NIKKOR Z 24-70mm f / 4 S @ 70mm, ISO 64, 1/8, f / 11.0

Заключение

Фокусировка - это глубокая тема в фотографии, которую очень важно понимать. Когда ваши фотографии правильно сфокусированы, они будут четкими и детализированными, а за ними стоит чувство намерения и мастерства.Это применимо ко всем видам фотографии, от спортивной до пейзажной. Лучше всего научиться правильным вещам как можно раньше, чтобы у вас не возникали плохие привычки.

Надеюсь, это руководство помогло вам встать на правильный путь. Если у вас есть какие-либо вопросы о том, как правильно сфокусироваться, или советы для начинающих фотографов, не стесняйтесь оставлять комментарии ниже.

Перейти к главе 11: Вспышка

Как сфокусировать видеокамеру

Умение вручную фокусировать камеру - критически важный навык на любом уровне видеопроизводства.На этой странице представлены основные сведения - в конце страницы вы можете продолжить и изучить более сложные методы фокусировки.

Примечание: Ручная фокусировка настолько важна, что большинство профессиональных камер даже не имеют функции автоматической фокусировки.

Немного фокусного жаргона

Мягкий: Не в фокусе
Sharp: В фокусе
Глубина резкости: Диапазон расстояний от объектива, на котором достаточно резкий фокус можно получить
Потяните фокус: Отрегулируйте фокусировку на другую точку во время снимка

Как использовать ручную фокусировку

Прежде всего, найдите элемент управления фокусом.Профессиональные камеры обычно имеют кольцо ручной фокусировки рядом с передней частью корпуса объектива. Камеры потребительского уровня обычно имеют небольшой циферблат ( Примечание: вам может потребоваться выбрать «ручную фокусировку» из меню).

  1. Убедитесь, что камера настроена на ручной режим. фокус.
  2. Увеличьте объект как можно сильнее вы хотите сосредоточиться.
  3. Регулируйте кольцо фокусировки, пока изображение не станет резким. Поверните кольцо clo по часовой стрелке для clo ser фокус, против часовой стрелки для более удаленного фокуса.
  4. Уменьшите масштаб до необходимого кадра - изображение должно оставаться красивым и четким.
  5. Если изображение теряет фокус при уменьшении, проверьте задний фокус и убедитесь, что макро-фокус не задействован.

Если вам нужно настроить фокус на лету (например, вы снимаете речь премьер-министра, когда вы понимаете, что ее лицо мягкое), это помогает узнать, в какую сторону повернуть кольцо фокусировки. Если вы идете неправильный путь и больше расфокусировать, даже если вы быстро исправите себя, вы нарисовали внимание к вашей операторской работе.Попробуйте сравнить фокусировку фона и переднего плана. Если фон резче, чем объект, то вам нужно переместить фокус на более близкую точку (и наоборот).

Примечание: Обычно самая резкая фокусировка происходит примерно в среднем положении диафрагмы.


Сложная фокусировка Условия

Вы заметите, что фокусировка больше сложно в определенных условиях. В основном, чем больше света проходит через линзу, тем легче сфокусироваться (это связано с глубиной резкости).Очевидно это будет труднее сфокусироваться при очень слабом освещении. Если вы действительно боретесь с фокусировка при слабом освещении, и вы не можете добавить больше освещения, попробуйте следующие вещи:

  • Убедитесь, что у вас выключен затвор.
  • Если в вашей камере есть колесо фильтров, убедитесь, что вы используете правильный фильтр для слабого освещения. Удалите все дополнительные фильтры.
  • Если в вашей камере есть функция цифрового усиления, попробуйте добавить немного усиления (примечание : ухудшает качество изображения).
  • Сохраняйте максимально возможное увеличение. Если твой У объектива есть 2-кратный экстендер, убедитесь, что он на 1-кратном.

Следующая страница: Back Focus

Как сфокусировать камеру для астрофотографии

Как сфокусировать камеру для астрофотографии

Независимо от того, используете ли вы объектив камеры или телескоп, научиться фокусировать камеру для астрофотографического изображения - одно из первых серьезных препятствий, которые нужно преодолеть при вступлении в это хобби.

В этой статье я расскажу о методах фокусировки телескопов и объективов для астрофотографии, а также о настройках камеры, которые упрощают весь процесс.

В астрофотографии увеличение и масштаб вашего изображения будут широко варьироваться в зависимости от используемого оптического инструмента. Иногда вам нужно запечатлеть огромную область ночного неба, например, ядро ​​Млечного Пути. В других случаях мы сосредотачиваемся на небольших туманностях и галактиках, чтобы рассмотреть их поближе.

Независимо от фокусного расстояния объектива камеры или телескопа, для получения четкого изображения ваш фокус должен быть точным.Точная фокусировка на объекте съемки важна во всех областях астрофотографии, от изображений Луны и планет до широкоугольных фотографий Млечного Пути.

В зависимости от используемой оптики и камеры этот опыт может стать сложной задачей. Объективы с светосильной оптикой (F / 2 или ниже), как правило, являются наиболее сложными для фокусировки, поскольку они могут быть очень требовательными с точки зрения достижения критической фокусировки.

Есть определенные ситуации, когда вы не хотите фокусироваться на ночном небе, но это творческие снимки, которые можно изучить позже.Научиться правильно фокусировать камеру для астрофотографии - важный этап хобби.

Связано: 7 основных советов по астрофотографии и настройки камеры

Использование объектива камеры

Если вы используете объектив камеры, он должен быть в режиме ручной фокусировки (MF), поскольку звезды слишком тусклые и слишком маленькие, чтобы камера могла использовать автофокусировку. Автофокусировка объектива или телескопа для астрофотографии возможна, но требует дополнительного оборудования и программного обеспечения (подробнее об этом ниже).

Потратьте время на то, чтобы сфокусировать объектив камеры, жизненно важно, так как расфокусированный снимок невозможно исправить. Шум камеры и небольшой след звезды можно до некоторой степени скорректировать и скрыть, несфокусированный снимок не может . В ночной фотографии есть что-то, что заставляет людей спешить с настройкой (часто для того, чтобы максимально использовать время под чистым небом), но поспешная настройка часто приводит к разочарованию.

Чтобы сфокусировать объектив камеры, найдите самую яркую звезду, которую вы можете найти в ночном небе (или луну / яркую планету).Включите режим просмотра в реальном времени на вашей камере, который, по сути, превращает экран дисплея в живое видео того, что видит ваш датчик.

Луна, планеты и яркие звезды полезны при фокусировке камеры.

С помощью видоискателя можно получить полезную грубую фокусировку вашей зеркальной или беззеркальной камеры, но вы определенно захотите выполнить точную настройку, используя большой ЖК-экран камеры.

При правильных настройках камеры вы должны увидеть хотя бы одну яркую звезду на ЖК-экране камеры.

Можно также использовать искусственный источник света, например дальний уличный фонарь, но лучше всего использовать настоящую звезду. Важно помнить, что настройки, которые вы используете для фокусировки объектива, отличаются от тех, которые вы используете для реального изображения.

Настройки камеры для фокусировки объектива:

  • Режим: Ручной или ламповый
  • Режим объектива: Ручная фокусировка
  • Диафрагма: F / 4 или ниже (минимальная)
  • Баланс белого: Дневной свет или Авто
  • Выдержка: 30 секунд или выдержка
  • ISO: 1600 или выше (чем выше, тем больше звездочек)

Причина, по которой вы захотите использовать эти завышенные настройки, заключается в том, чтобы позволить как можно большему количеству света достигать датчика.Некоторые из самых ярких звезд в северном полушарии, которые помогут вам сосредоточиться, - это Сириус, Вега, Денеб, Альтаир, Арктур. Все эти звезды достаточно яркие, чтобы их можно было увидеть на дисплее в режиме реального времени, чтобы помочь вам сфокусировать объектив или телескоп.

Если вы уверены, что объектив вашей камеры направлен на яркую звезду, но по-прежнему видите полностью черный экран, убедитесь, что отсутствуют следующие сценарии:

  • Крышка объектива все еще на вашем объективе (снимите ее)
  • Вы не используете завышенные настройки камеры для максимального освещения (отрегулируйте ISO, экспозицию и диафрагму)
  • Объектив так не в фокусе (вставляйте и снимайте фокусировку и ищите звезду)

После фокусировки легко забыть вернуть объектив к настройкам «съемки».Даже если у вас все настройки правильные, но вы случайно установили диафрагму на F / 22, вы не увидите ни одной звезды.

Объектив, показанный ниже (Rokinon 135mm F / 2), использует ручное «щелкающее» кольцо диафрагмы для регулировки диафрагмы. Использование этого объектива, «широко открытого» при F / 2, очень упрощает фокусировку, поскольку в режиме просмотра в реальном времени собирается много света. Однако этот объектив лучше работает с менее агрессивной диафрагмой (F / 3,2), поэтому вы должны не забыть изменить настройку диафрагмы после фокусировки объектива.

Как только вы увидите звезду на экране камеры, увеличьте ее с 5-кратным увеличением, а затем с 10-кратным увеличением. Цифровой зум увеличивает изображение на экране вашего дисплея, объектив не изменил увеличение. В режиме 10-кратного увеличения медленно регулируйте фокусировку на объективе, пока звезда не превратится в маленькую точку света.

Вам придется много раз перемещаться взад и вперед, в фокусе и вне фокуса, прежде чем вы найдете точку, в которой точка является самой маленькой и острой.

Вы можете сделать пробную экспозицию и сравнить свои результаты, чтобы убедиться, что звезды на изображении как можно меньше. Теперь сложнее всего сохранить этот фокус, когда вы перемещаете объектив камеры или телескоп на объект.

Возможно, вам повезет и вы выберете объект с яркой звездой в поле, как это было на этой фотографии туманности Калифорния. Видите звезду справа от NGC 1499? Это Atik, и он был достаточно ярким, чтобы увидеть его на дисплее моего Canon 60Da в режиме реального времени.

Туманность Калифорния в Персее. Камера DLSR и объектив Rokinon 135mm F / 2.

Если вы используете телескоп на держателе слежения, ваш фокус, скорее всего, не сдвинется с места, когда вы приблизитесь к цели. Однако, если вы используете объектив камеры, очень легко вывести винтовой фокусер из положения при перемещении камеры.

Не хватайтесь за тубус объектива при установке камеры (может быть эффективна лента). Если вы слегка измените фокус по ошибке, он обычно не за горами, и его можно точно настроить с помощью нескольких пробных снимков вашего объекта.

Использование телескопа

Когда дело доходит до астрофотографии, телескопы часто легче сфокусировать, чем объективы фотоаппаратов. Это просто потому, что у телескопов обычно есть точные и надежные фокусеры, которые фиксируются на месте. С другой стороны, объектив камеры, предназначенный для дневной фотографии, должен был быстро перемещаться для точной фокусировки на движущихся объектах.

Чтобы сфокусировать телескоп с прикрепленной камерой, вам просто нужно повернуть ручку фокусировщика до тех пор, пока ваш объект не окажется в поле зрения.Большинство телескопов, используемых любителями для астрофотографии (вот те, которые я рекомендую), будут иметь двухскоростные фокусеры 10-1 и возможность фиксировать фокусер на месте.

возможность заблокировать фокусер на месте очень ценно. Когда телескоп направлен под определенным углом (например, прямо вверх), веса вашей камеры может быть достаточно, чтобы фокусер со временем «выпал» из положения. Изображенный ниже телескоп - отличный выбор в этом отношении, так как фокусер на William Optics Zenithstar 73 прочный, гладкий и фиксируется.

На фотографии ниже вы можете увидеть камеру, прикрепленную к концу выдвижной трубки фокусировщика, а фокусировка достигается поворотом ручки фокусировки для перемещения выдвижной трубки внутрь и наружу. Напротив, в объективе камеры используется спиральное кольцо фокусировки.

Типичная установка астрофотографического телескопа с двухскоростным фокусером (в стиле Крейфорда).

Вам, вероятно, будет проще сфокусировать рефракторный телескоп на яркую звезду, чем объектив камеры.Фокусер движется намного медленнее, и вы сделаете несколько поворотов ручки фокусировщика, а не маленькие повороты кольца фокусировки объектива камеры.

Телескопы

с «быстрой» оптикой, такие как Celestron RASA (F / 2), более требовательны к точности фокусировки, но могут пропускать много света за короткий промежуток времени. Многие из апохроматических рефракторных телескопов, которые я использовал, имеют диапазон F / 6 - F / 7 и способны делать снимки с очень резкими деталями вашего объекта.

Сосредоточение на Луне и планетах

Тот же процесс, что и при использовании режима live view 5-10X, применяется при фотографировании Луны или планет.На этот раз разница в том, что объект очень яркий, и необходимо использовать менее агрессивные настройки камеры.

Я рекомендую вернуть настройки ISO и экспозиции, чтобы лицо луны не было переэкспонировано, и вы могли видеть средние тона поверхности. После того, как вы нашли приблизительный фокус на Луне, вы можете увеличить масштаб, чтобы посмотреть на нее с 5-кратным и 10-кратным увеличением.

Нередко можно увидеть сильную турбулентность (которая выглядит как колеблющиеся воздушные волны) между вашей оптикой и поверхностью Луны при большом увеличении.

Теперь вы должны начать видеть, как скалистая поверхность Луны становится в фокусе, и это просто вопрос настройки фокуса, пока он не станет как можно более резким. Вы также можете использовать луну, чтобы сфокусировать объектив или телескоп, прежде чем прыгать к гораздо более тусклой цели в ночном небе.

Четкий снимок луны, сделанный телеобъективом Canon 300mm F / 4L.

Изменения температуры

Поскольку астрофотография проводится ночью, вы часто испытываете падение температуры в промежутке между настройкой камеры и наступлением ночи.Всегда находите дополнительное время, чтобы правильно сфокусировать камеру, и продолжайте следить за фокусировкой всю ночь. При изменении температуры окружающей среды меняется и ваше внимание.

Если вы просто сфокусируете камеру один раз и оставите ее в этом положении на всю ночь визуализации, вы можете обнаружить, что ваши снимки постепенно теряют фокусировку с течением времени. Это может быть болезненным и неожиданным опытом, поэтому сделайте себе одолжение и проверьте свое внимание несколько раз в течение сеанса визуализации.

Когда придет время складывать и регистрировать серию изображений, вам нужно будет складывать только подкадры с наиболее резким фокусом в ваше окончательное изображение.Программное обеспечение для стекирования, такое как DeepSkyStacker, может предоставить вам «оценку» для каждой экспозиции, и уровень резкости звезд на изображении является важным фактором.

Если со временем ваше внимание ухудшится, вы должны увидеть, что оценки постепенно падают. Обычно это указывает на то, что изменение температуры повлияло на ваше внимание.

DeepSkyStacker может оценить качество (и резкость) ваших астрофотографий.

Использовать маску Бахтинова

Маска Бахтинова - удобный инструмент для фокусировки камеры для астрофотографии.Этот простой аксессуар устанавливается перед объективом камеры или объективом телескопа, создавая дифракционную звездную картину. Узор поможет вам достичь критического фокуса, создав узор «X» с центральной полосой, которую вы должны разместить в центре.

Чтобы использовать маску Бахтинова, вы должны направить камеру на яркую звезду в ночном небе. Вам также нужно будет использовать настройки «широко открытой» фокусировки, упомянутые ранее, чтобы максимизировать светопропускание.

По мере того, как вы настраиваете фокусировщик телескопа или объектива, центральная игла в шаблоне будет двигаться внутрь и из X-шаблона.Когда центральный штырь находится прямо по центру между X, ваша камера в фокусе.

Я регулярно использую маску Бахтинова для фокусировки своих телескопов. На изображении ниже вы увидите узор, который хотите воспроизвести с помощью маски Бахтинова.

Используйте звездную дифракционную картину, созданную маской Бахтинова, чтобы сфокусироваться.

Некоторые телескопы, которые я использую для астрофотографии, имеют встроенную маску внутри крышки объектива.William Optics RedCat 51 - один из примеров, и я использую этот инструмент для фокусировки камеры каждый раз.

William Optics твердо придерживается этой конструкции и включает ее в качестве встроенной функции в большинство своих рефракторов. Компактный дублетный рефрактор Z61 (показан ниже) - популярный выбор для получения изображений глубокого космоса с широким полем зрения с помощью цифровой зеркальной камеры.

Прозрачная акриловая версия, которую вы видите на телескопах выше (маска фокусировки William Optics «Звездные шипы»), позволяет еще большему количеству света проходить через датчик камеры и может немного облегчить фокусировку телескопа.

Вы также можете приобрести маски Бахтинова или почти любого размера для вашего объектива или телескопа. Изделие, представленное ниже, предназначено для установки в фильтр объектива 58-миллиметровой зеркальной камеры.

А как насчет автофокуса?

В мире астрофотографии автофокусировка может быть выполнена только с помощью комбинации программного обеспечения и моторизованного фокусировщика. Это связано с тем, что измерение размера звезды (FWHM или HFD) должно производиться и применяться к вашей линзе или телескопу в реальном времени.

Программное обеспечение

для автоматизации камеры, такое как Astro Photography Tool, может распознавать едва уловимые изменения в размере звезды и вносить микронастройки в положение вашего телескопа или объектива камеры.

В современных тепловизорах используются моторизованные фокусеры для поддержания критической фокусировки на объекте в течение длительного времени. Некоторые пользователи даже перефокусируют телескоп после каждой экспозиции.

Если вы снимаете с помощью цифровой зеркальной камеры 2-3-минутные экспозиции или меньше, это было бы излишним. Однако для астрофотографов-любителей, делающих 10-минутные длительные выдержки с помощью камеры CCD, это имеет большой смысл.

Моторизованный фокусер, прикрепленный к Celestron RASA 8 для точной фокусировки на F / 2.

Практические советы астрофотографов-любителей

Я спросил на странице AstroBackyard в Facebook, есть ли у них какие-либо дополнительные советы по фокусировке камеры в ночное время для астрофотографии. Как обычно, сообщество любителей астрофотографии предложило ряд полезных советов по фокусировке.

«Я большой сторонник масок Бахтинова и тем более автоматических фокусеров, использующих метод FWHM. С такими фокусировщиками я обычно меняю фокус каждый час и при смене фильтров, поскольку я использую монофоническую камеру.В течение долгих ночей с изображениями это позволяет мне сосредоточиться даже без моего присутствия. К сожалению, я пока не нашел хорошего способа сфокусироваться на солнце… »

«Сфокусируйтесь на гиперфокальном расстоянии или на несколько сантиметров от него. Обратной стороной является гиперфокальное изменение фокусного расстояния и диафрагмы. В этом случае вам помогут такие приложения, как PhotoPills.
Но из-за отсутствия этого я прибегаю к технике масштабирования при просмотре в реальном времени ».

«При использовании длинных фокусных расстояний и ручной фокусировки я считаю, что лучше всего сфокусироваться на очень яркой звезде, у которой есть не очень яркий спутник.Например, мой личный фаворит - Acrux. Используйте яркую звезду (Acrux A) для фокусировки с включенным режимом live view и максимальным увеличением, показывающим обе звезды. Как только он окажется в фокусе, вы заметите, что более тусклая звезда (Acrux B), которая в противном случае почти не видна, начнет «лопаться». Это происходит только в очень узком пространстве, где вы действительно сфокусировались ».

«Вот еще один совет. Отметьте фокусировочную трубку острием. У меня есть линии «25 мм» и «Nikon», которые позволяют быстро добиться ближнего фокуса.Конечно, это лучше всего работает, если у вас не черный тюбик.

Я использовал маску Бахтинова, чтобы сфокусироваться на яркой звезде, прежде чем сделать это изображение туманности Полумесяц.

Последние мысли

Главный вывод, который я хотел бы, чтобы вы запомнили, заключается в том, что всегда стоит вашего времени и усилий, чтобы действительно точно настроить фокусировку вашей камеры. Когда дело доходит до астрофотографии с длинной выдержкой, мы часто зацикливаемся на том, чтобы собрать максимально возможное время экспозиции, когда небо чистое.Однако сбор нескольких субэкспозиций со звездами не в фокусе не имеет никакого значения для вашего окончательного проекта.

Не зацикливайтесь на перефокусировке камеры каждые пять минут. Если не произошло сильного падения температуры, ваше внимание должно оставаться относительно неизменным в течение часа или более. Я стараюсь проверять фокусировку примерно 2-3 раза в течение сеанса визуализации.

Иногда погода может повлиять на четкость ваших фотографий и сделать звезды на снимке более мягкими или раздутыми.Тонкая дымка облаков сделает изображение в фокусе мягким и расплывчатым, но с этим ничего не поделать.

Результаты ваших усилий по фокусировке будут вознаграждены при просмотре ваших изображений с длинной выдержкой в ​​публикации.

Похожие сообщения:

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
