Обратите внимание на то, что одним из важнейших параметров  камер видеонаблюдения  является угол обзора или расстояние  от камеры до объектива, другими словами —

фокусное расстояние объектива. Именно от фокусного расстояния объектива зависит, сможете ли вы различить или опознать объект.  И очень важно найти правильный баланс между углом обзора видеокамеры и необходимой детализацией изображения.



Например:

1. Знакомого человека, в поле зрения видеокамеры можно узнать на расстоянии не больше фокусного расстояния объектива видеокамеры в метрах. Например, видеокамера с f=9мм позволит узнать человека на расстоянии до 9м.

2. Незнакомого человека, в поле зрения видеокамеры можно 100% идентифицировать на расстоянии не больше половины фокусного расстояния объектива видеокамеры в метрах. Например, видеокамера с f=9мм позволит идентифицировать человека на расстоянии до 4,5 м.

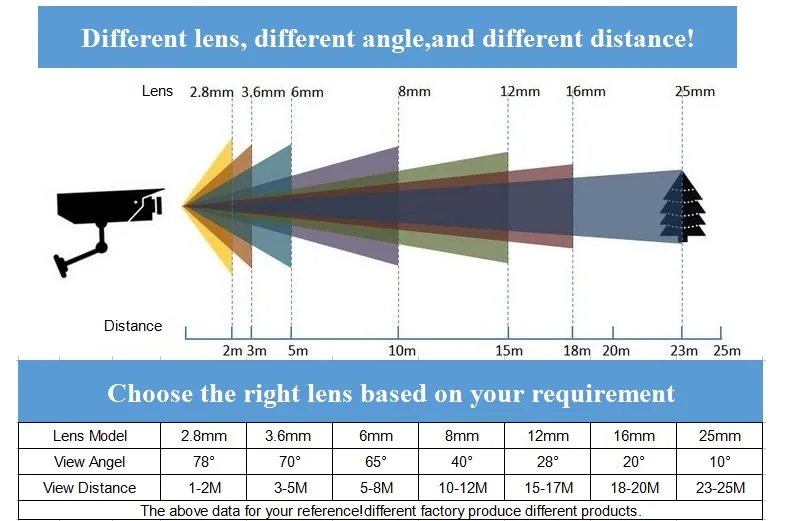

f фокусное    расстояние   объектива Горизонтальный   угол обзора, для    ПЗС–матриц 1/3″ Возможность   обнаружения    человека Возможность   идентификации    человека Возможность   определения    номера   автомобиля
2.8 mm 86° до 19 м
до 1.4 м.
2.9 mm   83° до 20 м. до 1.45 м.   —
3.6 mm 72° до 25 м. до 1.8 м.   —
4.0 mm   67° до 28 м.   до 2 м.   до 2.6 м.
6.0 mm   48° до 42 м.   до 3 м.   до 4 м.
8.0 mm   36° до 56 м.    до 4 м.   до 5 м.
9.0 mm   30° до 63 м.   до 4.5 м.   до 6 м.
12.0 mm   25° до 84 м.   до 6 м.   до 8 м.
16.0 mm   17° до 112 м.   до 8 м.   до 10 м.
25.0 mm   12° до 175 м.   до 12.5 м.   до 16 м.
50.0 mm   до 350 м.   до 25 м.   до 33 м.
80.0 mm   3.3° до 560 м.   до 40 м.   до 53 м.
100.0 mm   2.8° до 700 м.   до 50 м.   до 66 м.
120.0 mm 2.1° до 840 м. до 60 м. до 80 м.



Фокусное расстояние камеры видеонаблюдения – таблица фокусных рассояний

Главная » Видеонаблюдение » Монтаж и обслуживание

Автор admin На чтение 3 мин Просмотров 196 Опубликовано

12. 12.2021

Угол обзора камеры является основным критерием, который влияет на контролируемую зону объекта.

Однако на этот параметр оказывает влияние не только [link_webnavoz]фокусное расстояние[/link_webnavoz], но и размер матрицы видеокамеры.

При определении параметра необходимо следовать нескольким правилам:

  • Чем больше фокусное расстояние камеры видеонаблюдения, тем уже угол обзора;
  • При равном фокусном расстоянии видеокамеры больший угол обзора будет у устройства, имеющего матрицу большего размера.

Выбор статического фокуса объектива зависит от конкретной ситуации и задач, которые поставлены перед [link_webnavoz]системой видеонаблюдения[/link_webnavoz]. Если необходимо проконтролировать длинное узкое помещение, к примеру, коридор, то выбирать широкоформатный объектив нет никакой необходимости. Широкопанорамные видеокамеры рекомендуется использовать для контроля открытых пространств, где стоимость такого объектива может быть компенсирована использованием меньшего количества камер.

Рекомендуемые показатели угла обзора:

  • Широкоформатные, имеющие угол обзора 100° и более смогут дать общую картинку, где распознание человеческого лица можно осуществить с дистанции не более 3м. Их рекомендуется использовать для контроля проникновения на территорию и слежения за периметром;
  • Узко форматные, имеющие угол около 20° могут передать детализированную картинку пригодную для распознания с 20-50м.
  • Преимущественное большинство видеокамер имеют угол обзора 60-70°, что [link_webnavoz]позволяет производить эффективное[/link_webnavoz] видеонаблюдение с гарантированной идентификацией объекта с 10м. Однако передаваемого качества изображения может оказаться недостаточно для автоматизированной идентификации посредством специальных программ.

Все предоставленные данные указаны при условии использования 1-2Mpic матрицы

Большинство новичков, которые хотят установить систему видеонаблюдения самостоятельно допускают системную ошибку, полагая, что если взять камеру с матрицей высокого разрешения, то используя [link_webnavoz]широкоформатный объектив[/link_webnavoz] можно и покрыть большую площадь и получить качественную картинку пригодную для дальнейшего использования. Это справедливо лишь отчасти. Как правило, опытные профессионалы пользуются незадокументированными правилами, выведенными эмпирическим путем:

  1. Узнавание знакомого человека по видеоизображению происходит с расстояния равного фокусному. Это означает, камера с фиксированным 9 мм объективом позволит идентифицировать знакомого с реального расстояния 9 — 10м.
  2. Получить качественное изображения, которое позволит идентифицировать незнакомого человека (обычно для правоохранительных органов) можно только с расстояния равного половине фокусного. В нашем случае, это будет не более 4,5-5 м.

[link_webnavoz]Настройку[/link_webnavoz] фокуса объектива следует производить в соответствии со следующими правилами:

  • Если на объекте необходимо производить только наблюдение за подконтрольной территорией, то нарушитель в зоне обзора должен занимать не более 25-30% от высоты экрана. В этом случае можно будет заметить такие детали как одежда, приблизительный рост, цвет волос.
  • Если необходимо произвести узнавание нарушителя, то его изображение должно занимать не менее 50% экрана;
  • Для идентификации необходимо, чтобы объект занимал 80-100% экрана.

Таблица для определения наилучшего фокусного расстояния • Руководство Giggster

фотография

При выборе или покупке объектива для фотосъемки необходимо учитывать множество факторов. Основные и зум-объективы, бренд (Canon, Sigma, Tamron, Nikon,…), цена, качество сборки, светосила (максимально широкая диафрагма), резкость… Однако основной и наиболее важной переменной является фокусное расстояние объектива. Фокусное расстояние объектива определяет, насколько широким или узким будет угол обзора (он же поле зрения) или какая часть сцены будет видна. И это относится как к фиксированным (также известным как фикс-объективы), так и к зум-объективам, разница в том, что зум-объективы могут захватывать диапазон различных углов обзора.

Объектив с коротким фокусным расстоянием (широкоугольный) будет охватывать широкий угол обзора, а длиннофокусный (телефото) будет охватывать узкий угол обзора, а фокусное расстояние, которое находится прямо посередине, считается имеет нормальное фокусное расстояние и фиксирует угол обзора, аналогичный тому, что фиксирует человеческий глаз.

Широкоугольные объективы позволяют снимать сцены, расположенные близко к камере, а телеобъективы позволяют снимать сцены, находящиеся дальше. Широкоугольные объективы преувеличивают расстояние между элементами на фотографии и могут преувеличивать/искажать элементы, а телеобъективы сжимают расстояние между элементами и могут сжимать чьи-то черты лица.

По всем вышеперечисленным причинам выбор фокусного расстояния для конкретного фотопроекта будет очень важен. Вы, вероятно, захотите использовать очень разные фокусные расстояния в зависимости от того, делаете ли вы, например, пейзажную или портретную фотографию.

Ниже приведена таблица, которая должна помочь вам понять, что лучше всего подходит для вашего стиля фотографии:

Широкоугольные объективы

📏
Фокусное расстояние


Отлично подходит для. ..

15 мм

  • Архитектура
  • Пейзажи
  • Интерьеры
  • Люди, для комических эффектов (рыбий глаз)

20 мм

  • Архитектура
  • Пейзажи
  • Большие группы людей

28 мм

  • Архитектура
  • Пейзажи
  • Большие группы людей

35 мм

  • Несколько портретов
  • Уличная фотография
  • Повседневная съемка

Обычный объектив

Нормальное фокусное расстояние камеры с полнокадровым датчиком составляет 50 мм.

📏
Фокусное расстояние


Отлично подходит для…

50 мм

  • Нормальные портреты
  • Уличная фотография
  • Повседневная съемка

Телеобъективы

📏
Фокусное расстояние


Отлично подходит для. ..

70 мм

  • 👍 Портреты
  • Повседневная съемка

85 мм

  • 👍👍 Портреты

135 мм

  • 👍👍 Портреты
  • Спорт
  • Дикая природа вблизи

150 мм

  • 👍 Несколько портретов (фэшн)
  • Спорт
  • Дикая природа вблизи

200 мм

  • Некоторые портреты (мода, высокая степень сжатия)
  • Спорт
  • Дикая жизнь

300 мм

  • Животный мир
  • Птицы
  • Дальняя фотосъемка

Никон | Продукты для обработки изображений | Основные сведения о цифровых зеркальных камерах

Объектив AF-S DX NIKKOR 18–55 мм
f/3,5–5,6G VR

Фокусное расстояние объектива — это расстояние между объективом и датчиком изображения, когда объект находится в фокусе, обычно указывается в миллиметрах (например, 28 мм, 50 мм или 100 мм). В случае зум-объективов указывается как минимальное, так и максимальное фокусное расстояние, например 18–55 мм.

Угол обзора — это видимая часть сцены, захваченной датчиком изображения, указанная как угол. Широкий угол обзора захватывает большую площадь, малый угол — меньшую. Изменение фокусного расстояния изменяет угол обзора. Чем короче фокусное расстояние (например, 18 мм), тем шире угол обзора и тем больше захватываемая область. Чем больше фокусное расстояние (например, 55 мм), тем меньше угол и тем больше кажется объект.

Объектив с коротким фокусным расстоянием (широкий угол обзора)

Для просмотра этого контента должен быть включен JavaScript и установлена ​​последняя версия Adobe Flash Player.

  • ※Иллюстрация является художественным замыслом.

Объектив с большим фокусным расстоянием (малый угол обзора)

Для просмотра этого контента должен быть включен JavaScript и установлена ​​последняя версия Adobe Flash Player.

  • ※Иллюстрация является художественным замыслом.

Объективы с широким углом обзора относятся к широкоугольным объективам, объективы с малым углом обзора к телеобъективам.

Линза

Угол обзора

Фокусное расстояние

Захваченная территория

Видимый размер

Широкоугольный

Широкий

Короткий

Большой

Маленький

Телефото

Маленький

Длинный

Маленький

Большой

Вариообъектив с фокусным расстоянием 18–55 мм обеспечивает самый широкий угол изображения при 18 мм и наименьший угол при 55 мм. Если единственный доступный объектив — это зум-объектив 18–55 мм, но вам нужны более широкие углы — скажем, для пейзажной съемки — вам следует купить объектив с фокусным расстоянием короче 18 мм, например объектив 10–24 мм. Если, с другой стороны, вы хотите фотографировать на больших расстояниях, вам следует выбрать объектив с фокусным расстоянием больше 55 мм, например 55–200 мм.

Угол обзора

Фокусное расстояние: 12 мм
Фокусное расстояние: 24 мм
Фокусное расстояние: 50 мм
Фокусное расстояние: 70 мм
Фокусное расстояние: 135 мм
Фокусное расстояние: 200 мм

Чем короче фокусное расстояние, тем большую часть сцены захватывает объектив. С другой стороны, чем больше фокусное расстояние, тем меньший охват объектива. Если один и тот же объект фотографируется с одинакового расстояния, его видимый размер будет уменьшаться по мере уменьшения фокусного расстояния и увеличиваться по мере увеличения фокусного расстояния.

Сравнение форматов DX и FX

В форматах DX и FX используются разные кадрирования, что приводит к разным углам изображения (и увеличениям) с объективами с одинаковым фокусным расстоянием.

Урожай
Увеличение объекта
Формат DX: высокий (около 1,5× формата FX)
Угол изображения формата DX для объектива с заданным фокусным расстоянием эквивалентен углу изображения FX объектива с фокусным расстоянием примерно в 1,5 раза больше.
Формат FX: низкий
Камеры формата DX и FX

Камеры формата FX можно узнать по наклейке «FX» на корпусе камеры.

Камеры формата DX
На корпусе камеры нет этикетки формата.
Камеры формата FX
Камеры формата
FX имеют маркировку «FX».
Объективы форматов DX и FX

Доступны объективы форматов DX и FX. Первые адаптированы к кадрированию формата DX, а вторые поддерживают кадрирование формата DX и FX. Объективы DX можно узнать по этикетке «DX» на корпусе.
