Байонет объектива: Что такое байонет?

Содержание

Что такое байонет?

Привет!

Продолжаем нашу серию уроков. Кто не в курсе, в этот раздел будут добавляться материалы, читать которые стоит последовательно.

Байонет – это система крепления объектива к камере. Расположен на фронтальной части камеры. Благодаря нему объектив надежно крепится к камере и обменивается с ней данными через электронный интерфейс.

Интересуясь этимологией, можно полезть в словарь и увидеть, что сам термин «байонет» происходит от французского baïonnette, что в переводе «байонетный замок, байонетное соединение» либо «штык». Кстати, интересное совпадение – «baïonnette au canon» в переводе с французского – «с примкнутым штыком». Вот откуда идут корни компании Canon))

Подключение объектива к камере можно разделить на две основные задачи:

Механическую. Объектив должен надежно и плотно держаться, выполняя работу по пропусканию света и его преломления через систему линз. Свет должен попадать в видоискатель и на матрицу в соответствии с задумкой инженеров.
Электронную. Современные объективы напичканы электроникой. Байонет обеспечивает состыковку электрических контактов, расположенных на объективе и на камере. Так, например, у вас работает автофокус.

Байонет и его элементы на практике

Возможно, вы только начинаете вникать в фотодело, и тут сразу какие-то байонеты, электронные интерфейсы, либо наоборот ненужные детали… В таком случае в конце статьи краткая выжимка того, что нужно знать по теме.

Если присмотреться к камере, можно увидеть металлическую окружность, которая крепится к камере винтами. В моем случае 6ю винтами. На этой же поверхности есть металлический штырь, являющийся пружинкой (в примере отмечен зеленым). Создает обратную связь в виде усилия при попытке состыковки объектива с камерой.

Состыковка камеры и объектива

Допустим, вам нужно подсоединить объектив к камере. Рассказываю на своем примере. У вас будет по схожему принципу. На изображении выше вы видите белую метку (по часовому циферблату на 2 часа). На корпусе объектива в части байонетного соединения имеется такая же белая метка. Прижимаем объектив к камере так, чтобы эти метки совпали. Поворачиваем объектив против часовой стрелки (у Nikon, у Canon – по часовой стрелке, у других производителей читайте инструкцию или очень аккуратно пробуйте) до щелчка. Все, объектив надежно присоединен! Чтобы снять его, нажмите на большую кнопку справа от байонета (на 3 часа по циферблату) и, задержав ее, вращайте объектив по часовой стрелке.

Не уроните объектив или камеру при снятии/одевании объектива.
Не держите камеру открытой – одевайте либо объектив, либо заглушку, чтобы не попадала пыль.

По поводу электронной составляющей байонета. Современные объективы в своей массе автоматические, не механические, и обладают электронным управлением диафрагмы и фокусировки. Естественно, работать эти функции могут только в паре с камерой того же производителя. Электронные контакты расположены на камере и объективе, совмещаются при состыковке. Посмотрите на фото ниже.

Электронные контакты на камереЭлектронные контакты на объективе

Контакты используются для подачи питания на привод и микропроцессор объектива (сегодня все автофокусные объективы ими оснащены). Ранее на байонете в камере был механический блок, который физически «крутил» линзы, подстраивая автофокус. Сейчас такого практически нет, и используется только при работе со старыми объективами, не обладающими приводами, называется отверткой. Современные же линзы обладают высокоточными сервоприводами.

Основные характеристики байонета

Байонет на камере всегда делают из металла. На объективе может быть сделан как из пластика, так и из металла, в зависимости от класса объектива. Конечно, лучше, металлическое исполнение – так можно совершать бесконечное количество отстегиваний-перестегиваний объектива, длиннофокусные тяжелые объективы также меньше разбалтываются с металлическим креплением.

Рабочий отрезок – важная характеристика байонета. Определяет расстояние между плоскостью матрицы и плоскостью крепления объектива. Рабочий отрезок измеряется в миллиметрах, определен для каждой системы. К примеру, у Nikon он равен 46.5 мм, у Canon – 44 мм. В практическом смысле суть заключается в возможности установки объективов от неродных систем. Допустим, у вас камера Canon. Если объектив принадлежит к системе, у которой рабочий отрезок больше, то его установка потенциально возможна с помощью адаптеров.

Однако, отмечу, что обычным пользователям делать этого не стоит. Лучше постепенно собрать современный парк оптики, чем заниматься такими экспериментами.

Байонеты по производителям

Даже у одного производителя могут быть подвохи и, купив объектив, подходящий для камеры Nikon, вы не получите его корректную работу. Некоторые догадались, что речь идет о размере матрицы. И объектив, который спроектирован для камеры с меньшей матрицей, будет работать не так, как нужно на камере с большей матрицей. Вот наоборот – вполне. Однако это тема наших последующих бесед. Ниже я представляю список маркировок байонетных креплений.

Производитель камеры	Байонет
Nikon	F (FX)
	F (DX)
	1 (CX)
Canon	EF
	EF-S
	EF-M
Sony	α-mount
	E-mount (F)
	E-mount (FE)
Panasonic, Olympus	4/3 (FT)
Panasonic, Olympus	micro 4/3 (MFT)
Fujifilm	X
Pentax	K
Pentax	Q
Samsung	NX
Leica	M

Если у вас есть камера и вы планируете приобретать объектив, то обязательно выбирайте объектив под вашу маркировку. Пользуйтесь соответствующими фильтрами в интернет-магазинах. Например:

Конечно же, не стесняйтесь задавать свои вопросы в комментариях – обязательно постараюсь ответить.

Вопросы безопасности

Камера в body комплектации поставляется без объектива. Продавать камеру просто так, с видимым зеркалом и прочими элементами, как на первом изображении, производитель допустить не может. Это примерно, как отпустить пациента с открытой раной без перевязки. Поэтому на месте объектива установлена пластиковая заглушка. Выглядит так:

Важно! Не теряйте эту заглушку при покупке. Никогда не оставляйте корпус камеры в открытом состоянии. Во избежание попадания пыли, грязи вовнутрь и механических повреждений никогда не оставляйте камеру открытой – на ней должна быть либо заглушка, либо объектив. Исключениями являются случаи замены объектива и чистка камеры.
Если приобретаете б/у камеру, поинтересуйтесь о наличии такой заглушки.
Это базовые правила фото-гигиены. Как ежедневная чистка зубов. Просто запомните и делайте постоянно.
Не воспринимайте вышенаписанное как очередной бесполезный совет, который можно пролистать. Это действительно важно.

Резюме

Байонет выполняет функцию механического и электронного крепления к камере.
Не рассчитывайте на установку объектива с одним байонетным соединением на камеру с другим. Отчасти это возможно при помощи переходников, но это лишние танцы с бубном. Поэтому советую ориентироваться на приобретение объективов, подходящих именно к вашей системе (читать камере).
Даже в случае одного байонета, например, F у Nikon, при выборе объектива нужно отталкиваться от маркировки. Если у вас полнокадровая зеркальная камера, то стоит выбирать объектив для байонета типа F (FX).

Замена байонета объектива зеркального фотоаппарата — «Golden mir»

Замена байонета на объективе зеркального фотоаппарата после механического повреждения.

Падение объектива установленного на фотокамере, может привести к повреждению крепления, как самого объектива, так и к повреждению фотокамеры.

Наиболее часто повреждаются байонеты в пластиковом исполнении. Они попросту ломаются. Дальше есть несколько вариантов. Могут обломиться направляющие на самом байонете объектива и после этого объектив перестанет фиксироваться на вашей фотокамере. Или будет фиксироваться частично и болтаться. Несмотря на кажущуюся проблему, это самый «дешёвый» вариант поломки. При таком дефекте, байонет достаточно заменить на новый и проблема будет решена.

Более дорогостоящая ситуация бывает, когда часть байонета остаётся на фотоаппарате, а часть на объективе. При этом бывают повреждены шлейфа объектива, они обрываются. Так же могут быть вырваны крепления байонета на самом объективе. Это создаст дополнительные трудности при ремонте и последующей настройке. Но даже в этой ситуации объектив можно восстановить и он будет служить вам дальше верой и правдой. При такой неисправности потребуется замена или восстановление оборванных шлейфов. Восстановление или же замена мест фиксации байонета.

Более интересный вариант может возникнуть при частичном повреждении байонета или его деформации. Деформация больше свойственна металлическим байонетам. При установке объектива с таким дефектом на фотокамеру, может произойти заклинивание замка разблокировки объектива для его снятия. В итоге у вас не будет возможности снять, и заменить объектив. Причём демонтировать такой объектив с фотоаппарата без повреждений не всегда возможно даже в условиях мастерской. Это может выполнить только специалист хорошо знающий устройство механизма фиксации и на фотоаппарате и в объективе. И уж точно не стоит пытаться снять такой объектив в домашних условиях. Это может привести к сильному увеличению стоимости ремонта.

При заклинивании объектива на фотокамере и отсутсвия возможности его снять, следует принести фотоаппарат с объективом вместе в мастерскую. Наши специалисты смогут демонтировать объектив с минимальным ущербом. При необходимости устранят повреждения фотокамеры. Заменят повреждённый или восстановят деформированный байонет на объективе в минимальные сроки.

При падении объектива без фотоаппарата с металлическим креплением следует осмотреть байонет на наличие повреждений. Если видна его деформация, не стоит пробовать установить такой объектив на фотокамеру.

Контактная информация

г. Москва ул. Сущевский вал дом 5, стр. 12, м. Савёловская, ТЦ «Савёловский», Мобильный ряд, павильон Л-173.

понедельник — пятница — 10.00-20.30

суббота — воскресенье — 10.00-19.00

Свяжитесь с нами — Мурманский проезд

		г. Москва, Мурманский проезд 1А стр. 1, офис 3.11 А

		8 (903) 789 54 70

		Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Ограничение ответственности

Вся представленная на сайте информация, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

При обращении в наш Сервисный центр, в том числе с использованием ресурсов сайта и предоставлении каких-либо персональных данных, вы принимаете Согласие на обработку персональных данных. Более подробную информацию можно посмотреть в Политике конфиденциальности.

Значения рабочих отрезков для разных объективов (байонетов) и фотоаппаратов

Ранее мы уже писали про то, что такое рабочий отрезок фотоаппарата. Ниже в статье мы решили привести полную, расширенную таблицу рабочих отрезков для самых популярных систем фотокамер и объективов.

Для полноты изложения, вот определение термина:

рабочий отрезок объектива (или фотоаппарата) – это расстояние от плоскости крепления объектива (поверхности байонета) до, так называемой, фокальной плоскости (это плоскость пленки или матрицы фотоаппарата).

Данная сводная таблица поможет вам в случае, если вы хотите использовать мануальный объектив на вашей зеркальной камере через переходник. Применение данной таблицы очень простое:

Рабочий отрезок объектива должен быть равен рабочему расстоянию камеры, для которой предназначен данный объектив.

Рабочий отрезок прямо влияет на возможность установки объектива одной системы в камеру другой системы через переходник. Если рабочий отрезок объектива больше чем у камеры, то установка через переходник возможна. Если рабочий отрезок объектива меньше чем фотоаппарата, то при установке будет потеряна возможность фокусировки на бесконечность и будет сбита шкала дистанций фокусировки (так как объектив нужно переместить внутрь корпуса).

Название байонета	Рабочий отрезок, мм	Диаметр, мм	Тип	Производство
Canon EF	44	54	трёхлепестковый байонет	С 1987 года
Canon EF-M	18	54	байонет	С 2012 года
Canon EF-S	44	54	трёхлепестковый байонет	С 2004 года
Canon FD	41,9	48	накидное кольцо	1971—1990
Exakta	44,7	—	Трёхлепестковый байонет	—
Fujifim X	17,7	40,6	байонет	С 2012 года
Konica AR	40,5	?	байонет	1965—1988
M39×1/27,5	27,5	39	резьба	1967—1974
M39×1/28,8	28,8	39	резьба	1932—1995
M39×1/45,2	45,2	39	резьба	1953—1967
M42×1	45,5	42	резьба	с 1948 года
Minolta SR/MC/MD	43,5	?	трёхлепестковый байонет	1958—2001
Nikon 1	17	?	байонет	С 2011 года
Olympus OM	46	?	трёхлепестковый байонет с замком на объективе	1972—2002
Samsung NX	25,5	42	байонет	С 2010 года
Байонет Contax-Yashica	45,5	?	трёхлепестковый байонет	1975—?
Байонет E	18	46,1	байонет	С 2010 года
Байонет Nikon F	46,5	44	трёхлепестковый байонет	С 1959 года
Байонет А (Minolta A/Sony α)	44,5	49. 7	трёхлепестковый байонет	с 1986 года
Байонет Б	74,1	?	байонет с накидным кольцом	С 1957 года
Байонет В	82,1	?	байонет с трёхзаходной резьбой	С 1957 года
Байонет Leica M	27,8	?	четырёхлепестковый байонет	С 1954 года
Байонет Leica R	47	?	байонет	С 1964 года
Микро 4:3 (Micro Four Thirds)	19,25	44	байонет	С 2008 года
Стандарт 4:3	38,67	50	байонет	С 2003 года

Полный вариант таблицы с абсолютно всеми типами креплений объективов приведен тут в Википедии.

Из таблицы выше можно сделать вывод, что из современных зеркальных 35мм систем самый малый рабочий отрезок у Canon EF (-S). Это означает, что на фотокамеры этой системы можно поставить без проблем объектив почти любой старой системы через переходник.

Также стоит упомянуть про еще одну особенность использования неродных объективов на некоторых зеркальных фотокамерах (особенно Canon 5d и Canon 5d mark II). Объектив может подходить к камере по рабочему отрезку, но из-за конструктивных особенностей камеры зеркало будет цепляться за заднюю часть объектива.

В выборе объектива вам также может помочь таблица с самыми популярными советскими объективами. Также не забывайте, что использование старых объективов на фотокамерах с кропнутыми матрицами имеет свои особенности.

Знакомство с креплениями и адаптерами для объективов

Автор Бьорн Петерсен | Обновлено Пн, 08.04.2019

Возможно, вы думаете: «Какая скучная тема для статьи», и будете правы. Однако, каким бы скучным ни был интерфейс между вашей камерой и объективом, важность конкретного крепления вашей камеры, а также того, какие объективы можно использовать на вашей камере, какие объективы можно адаптировать к вашей камере и почему одни объективы работают, а другие нет, может оказаться более интересной темой, которая может даже сообщить, какую камеру или систему объектива вы в конечном итоге купите.

Что делает крепление объектива?

Крепление объектива — это стандартный или собственный интерфейс, используемый производителями камер и объективов для обеспечения надежного и точного крепления объектива к корпусу камеры. В настоящее время в каждой системе камер используется собственное уникальное крепление, которое ограничивает совместимость объективов с камерами других производителей, а также обеспечивает электронную связь между объективом и камерой для достижения точной фокусировки и экспозиции.

Слева направо:

Большинство используемых в настоящее время креплений объективов представляют собой байонетное крепление, в котором объектив прикрепляется к корпусу камеры путем регистрации объектива в правильной ориентации с корпусом камеры, а затем слегка поворачивается примерно на 45–90 °, чтобы зафиксировать объектив на месте. . До байонетного крепления обычно использовалась пара других способов крепления, а именно резьбовое крепление и крепление с затвором. Резьбовые или винтовые крепления являются самореферентными и описывают процесс навинчивания объектива на корпус камеры почти так же, как вы навинчиваете гайку на болт. Крепления с затвором более тесно связаны с байонетными креплениями; однако они используют автономное вращающееся кольцо на самом объективе, чтобы прижать объектив к корпусу камеры с трением.

Байонетное крепление является наиболее предпочтительным из этих трех типов крепления из-за простоты и скорости установки и снятия объективов с корпуса камеры, возможности включения электронных контактов с использованием этого метода крепления и воспроизводимой точности, обеспечиваемой более простой конструкцией.

Слева направо:

Что входит в крепление для объектива?

Помимо соединения объектива с камерой и определенного стиля дизайна, крепления для объективов также имеют ряд отличий от производителя к производителю. Размер является основным отличием различных креплений и представляет собой несколько более сложное измерение, чем вы можете себе представить. Количество выступов в конкретном байонете может варьироваться от одного производителя к другому (хотя большинство использует три выступа), направление, в котором вы поворачиваете объектив для соединения с корпусом камеры, зависит от бренда, и включение электронных контактов также будет уникальный для производителя камеры и объектива. Кроме того, каждое крепление соответствует, возможно, наиболее важному элементу этой статьи — определенному фокусному расстоянию фланца (FFD). Это измерение, описывающее длину от монтажного фланца (края крепления объектива на корпусе камеры) до датчика изображения или плоскости пленки, варьируется от производителя к производителю и является одним из истинных ограничений взаимозаменяемости объективов с конкретные камеры.

Слева направо:

Текущие крепления объектива			Популярные исторические крепления для объективов
Крепление объектива	Фланец Фокусное расстояние	Тип крепления	Крепление объектива	Фланец Фокусное расстояние	Тип крепления
Никон Z	16,0 мм	Штык-нож	Pentax Q	9,2 мм	Штык
Никон 1	17,0 мм	Штык	Самсунг НХ	25,5 мм	Штык
ФУДЖИФИЛМ Х	17,7 мм	Штык	M39 (26 точек на дюйм)	28,8 мм	Винт
Canon EF-M	18,0 мм	Штык	Контакт G	29,0 мм	Штык-нож
Сони Е	18,0 мм	Штык	Никон С	34,85 мм	Штык
Хассельблад Х	18,14 мм	Штык	Четыре трети	38,67 мм	Штык
Микро четыре трети	19,25 мм	Штык	Канон ФД	42,0 мм	Штык или затвор
Лейка Л	20,0 мм	Штык	Минолта SR	43,5 мм	Штык
Канон РФ	20,0 мм	Штык	Эксакта	44,7 мм	Штык
ФУДЖИФИЛМ Г	26,7 мм	Штык	М42 (x1)	45,46 мм	Винт
Лейка М	27,8 мм	Штык	Contax C/Y	45,5 мм	Штык
Канон ЭФ	44,0 мм	Штык	ДКЛ	45,7 мм	Штык
Сигма СА	44,0 мм	Штык	Олимп ОМ	46,0 мм	Штык
Минолта/Сони А	44,5 мм	Штык	Лейка R	64,0 мм	Штык
Пентакс К	45,46 мм	Штык	Контакт 645	64,0 мм	Штык
Никон Ф	46,5 мм	Штык	Броника ETRS	69,0 мм	Штык
Лейка С	50,0 мм	Штык	Pentacon Six/Exakta 66	74,1 мм	Затвор
АРРИ PL	52,0 мм	Затвор (кино)	Хассельблад V	74,9 мм	Штык
Т-крепление	55,0 мм	Винт (M42 x 0,75)	Пентакс 6 х 7	84,95 мм	Штык
Хассельблад H	61,63 мм	Штык	Броника SQ	85,0 мм	Штык
Мамия 645	63,3 мм	Штык	Мамия RZ67	108,0 мм	Штык
Пентакс 645	70,87 мм	Штык	Мамия RB67	111,0 мм	Штык или затвор

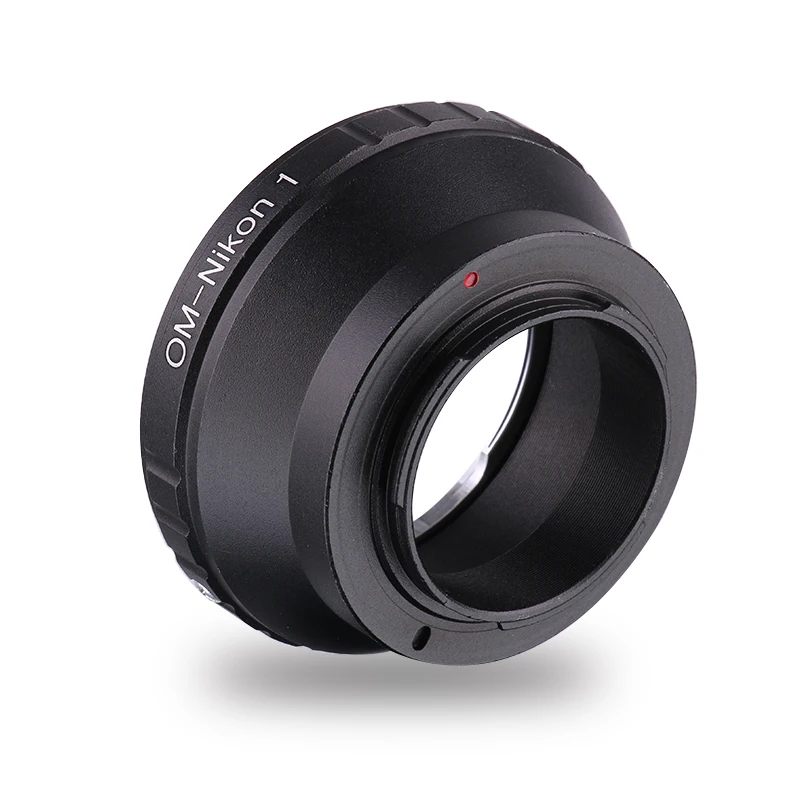

Адаптеры для объективов

В связи с недавним появлением систем беззеркальных камер также возник новый интерес к возможности использования широкого спектра объективов сторонних производителей. Из-за самореферентной конструкции этих камер отсутствие зеркала в конструкции корпуса камеры обеспечивает, помимо более компактного общего дизайна, более короткую FFD. Имея это более короткое расстояние регистрации, вы теоретически можете установить любой объектив с более длинным FFD на камеру с более коротким FFD с помощью адаптера объектива.

Адаптер объектива эффективно компенсирует разницу в фокусном расстоянии между камерой и объективом — например, переходник между объективом Nikon F и Sony E компенсирует разницу в 28,5 мм, чтобы обеспечить надлежащее общее расстояние фокусного расстояния в 46,5 мм. расстояние для объектива Nikon с байонетом F для достижения фокусировки на бесконечность. Хотя это идеальная ситуация, для установки объективов с более длинным FFD на камеры с более коротким FFD существуют адаптеры, которые позволяют физически прикреплять объективы с более короткими измерениями FFD к корпусам камер с более длинным FFD. Оговорка с этими переходниками заключается в том, что вы не сможете добиться фокусировки на бесконечность без включения в сам переходник корректирующего элемента, и вряд ли качество этого корректирующего элемента будет соответствовать качеству устанавливаемого объектива. Однако без корректирующей линзы эта комбинация позволит работать на расстояниях фокусировки, меньших бесконечности, поскольку адаптер линзы теперь работает как удлинительная трубка.

Сверху слева направо:

С этим Принимая во внимание базовую концепцию, адаптеры объектива также могут быть значительно более сложными и поддерживать электронную связь между адаптированным объективом и телом за счет использования чипов одуванчика, а некоторые адаптеры даже способны сохранять возможности автофокусировки и стабилизации изображения объектива. С другой стороны, полностью ручные адаптеры не передают никакой информации между камерой и адаптированным объективом, вынуждая вас вручную фокусироваться и регулировать настройки диафрагмы на объективе, а также работать в ручном режиме или в режиме приоритета диафрагмы на камере.

Еще один тип адаптера, который привлек огромное внимание за последние несколько лет, — это стиль, разработанный исключительно для беззеркальных камер формата APS-C и меньшего формата, чаще всего для систем Sony E, Fujifilm X и Micro Four Thirds. от Metabones и Mitakon Zhongyi. За исключением байонета Sony E, который теперь используется на полнокадровых камерах, эти крепления обычно соответствуют размерам кроп-сенсора и, как таковые, связаны с такими терминами, как «кроп-фактор» и «эквивалентное фокусное расстояние». Эта партия адаптеров для линз стремится сделать эти термины несколько спорными, включив в их конструкцию конденсорную линзу, чтобы минимизировать или, в некоторых случаях, исключить фактор обрезки и увеличить количество света, попадающего на датчик. Это достигается за счет проецирования всего света, собранного объективом, на датчик изображения, а не просто потери света, который обычно обрезается из-за меньших размеров датчика.

Адаптеры для объективов камер | Беззеркальные камеры, цифровые зеркальные камеры и многое другое

4. 5

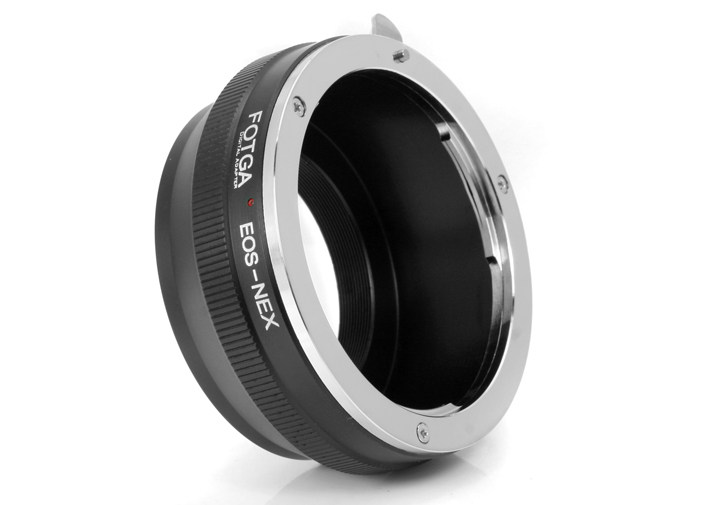

Крепление объектива Canon (EF/EF-S) к креплению камеры Sony E

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить сейчас

4.8

Крепление объектива Nikon F к креплению камеры Sony E

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить

5.0

Крепление объектива Nikon F к креплению камеры Fujifilm X

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить

4.6

Крепление объектива Canon (EF/EF-S) к креплению камеры Fujifilm X

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить

5.0

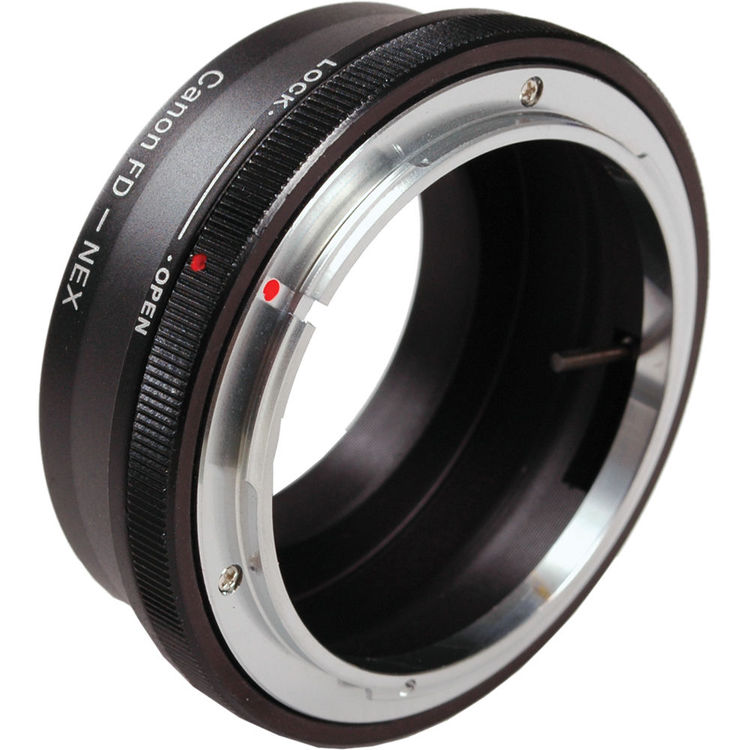

Крепление объектива Canon FD к креплению камеры Sony E

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить

5. 0

Крепление объектива Canon FD к креплению камеры Fujifilm X

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить сейчас

5.0

Крепление объектива Minolta Rokkor (SR/MD/MC) к креплению камеры Sony E

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить

5.0

Крепление объектива Nikon F к креплению камеры Canon (EF/EF-S)

Исследуйте новые комбинации

36 долларов США

Добавить в корзину Купить

5.0

Крепление объектива Canon (EF/EF-S) к креплению камеры Micro Four Thirds (M4/3)

Исследуйте новые комбинации

35 долларов США

Добавить в корзину Купить

5. 0

Крепление объектива Sony A (Minolta AF) к креплению камеры Sony E

Исследуйте новые комбинации

40 долларов США

Добавить в корзину Купить

5.0

Крепление объектива Canon FD к креплению камеры Canon RF

Исследуйте новые комбинации

43 доллара США

Добавить в корзину Купить

5.0

Крепление объектива Canon FD к креплению камеры Leica L

Исследуйте новые комбинации

38 долларов США

Добавить в корзину Купить сейчас

Держите свое снаряжение в чистоте и первозданном виде. Ознакомьтесь с нашим ассортиментом сознательно разработанных аксессуаров.

Магазин аксессуаров

К сожалению, товары не найдены. Очистить фильтры

Адаптеры крепления объектива Urth изготовлены из высококачественных материалов и имеют пожизненную гарантию. Наши специально разработанные адаптеры для беззеркальных объективов и адаптеры для объективов для цифровых зеркальных фотокамер созданы для лучших в мире камер и объективов. Наши ударопрочные конструкции предлагают профессиональное качество по доступной цене. Наши адаптеры крепления объектива позволяют использовать с камерой объективы сторонних производителей и старые модели. Расширьте свои возможности объективов и дайте волю творчеству с нашими адаптерами крепления объектива премиум-класса. Наши адаптеры для объективов, изготовленные из закаленного магналия, обеспечивают плотное прилегание и простую установку, поэтому вы можете быстро и легко менять объективы. Каждый адаптер сажает 5 деревьев, чтобы будущие поколения могли наслаждаться природой так же, как мы сейчас. Читать далее Читать меньше

Адаптеры крепления объектива Urth изготовлены из высококачественных материалов и гарантированно … Читать далее Показать меньше

Что такое адаптер крепления объектива?

Адаптер для объектива позволяет прикрепить к корпусу камеры объектив другой марки, что позволяет использовать объектив, несовместимый с вашей камерой.

Как найти подходящий адаптер объектива для моего объектива и камеры?

Найдите крепление для объектива и крепление для камеры.

Идентификация байонета объектива

Самый простой способ найти и подтвердить байонет — это узнать байонет камеры, на которой он изначально использовался. Быстрый поиск в Интернете модели камеры с последующим креплением объектива — верный способ подтвердить, какое крепление объектива вам нужно. Например, если у вас есть старый объектив Nikon, и вы знаете, что он использовался на Nikon FM2, вы можете легко обнаружить, что объектив имеет байонет Nikon F. Это особенно полезно для объективов, предназначенных для разных креплений, т. е. Sigma и Tamron выпускают один и тот же объектив с разными креплениями, включая EF, F, E, поэтому знание камеры, на которой использовался объектив, является хорошим способом.

Если у вас есть старый подержанный объектив и вы не уверены, для какой камеры он был изготовлен, возьмите все известные детали объектива и поищите в Интернете.

Идентификация крепления вашей камеры

Быстрый поиск в Интернете по модели камеры и креплению объектива — это самый быстрый способ подтвердить крепление объектива вашей камеры. Например. Если у вас есть Sony A7r, быстрый поиск покажет, что у него есть байонет Sony E.

Зачем покупать адаптер крепления объектива?

Чтобы использовать старые качественные объективы с вашей новой камерой или подобрать к вашей камере объектив другого производителя.

Можно проводить бесчисленные творческие эксперименты, смешивая объективы разных марок с корпусом камеры. Адаптеры для объективов также помогут расширить существующую коллекцию объективов с любыми новыми камерами, которые вы собираете. Таким образом, вы можете инвестировать в новую камеру и максимально использовать свои любимые объективы.

Как использовать переходник для крепления объектива?

Прикрепите объектив к адаптеру, а затем адаптер к корпусу камеры. Переведите все настройки объектива и камеры в ручной режим и выберите «Съемка без объектива» в настройках камеры.

Присоедините объектив к охватывающему концу адаптера объектива, совместив красные точки, расположенные на задней части объектива, с точкой на краю кольца адаптера. Ввинчивайте объектив до щелчка или до надежной фиксации и не затягивайте слишком сильно. Затем вставьте штекер адаптера в корпус камеры, совместив красные точки на кольце адаптера и корпусе камеры и повернув адаптер до щелчка — обычно по часовой стрелке. Прежде чем взять камеру и начать съемку, убедитесь, что все надежно закреплено.

Поскольку все наши адаптеры полностью ручные, перед началом съемки вам необходимо изменить настройки камеры на ручные. Это связано с тем, что адаптер объектива не позволяет передавать электронные данные от объектива к камере. Вам нужно вручную установить экспозицию и фокус. Если на вашем объективе нет кольца ручного управления диафрагмой, по умолчанию он будет останавливаться до наименьшего диафрагменного числа.

Когда следует использовать адаптер крепления объектива?

Всякий раз, когда вы хотите использовать объектив другого производителя с корпусом камеры.

Поскольку вам необходимо использовать камеру в полностью ручном режиме, вам может потребоваться ознакомиться с ним перед съемкой. Вскоре вы поймете, какие объективы вам нравится использовать с вашей камерой. Аналоговые объективы могут обеспечить профессиональное качество стекла за небольшую часть стоимости современных объективов, поэтому адаптеры для объективов помогут вам снимать с лучшими объективами за меньшие деньги.

Крепления объектива

Высокоточная механика и характеристики объектива

Крепление ARRI LPL

Крепление LPL (LPL = Large Positive Lock) — первое универсальное крепление, разработанное специально для цифровой съемки. Байонет PL имеет ряд ограничений при работе с цифровыми датчиками и современными объективами, а байонет LPL был разработан специально для устранения этих ограничений.

Крепление LPL сочетает в себе проверенную механическую конструкцию с новыми размерами.

A Проверенная механическая конструкция
Механические функции крепления LPL основаны на проверенной конструкции крепления ARRI 54 мм PL. Во многих производствах это крепление оказалось прочным и надежным, гарантируя точное фокусное расстояние фланца. Это была одна из основных причин, которая привела к широкой и универсальной адаптации крепления PL.

Крепления LPL оснащены синими фиксирующими рычагами, поэтому их легко отличить от черных фиксирующих рычагов адаптера PL-LPL.

Ввод новых размеров
По сравнению с байонетом PL, байонет LPL имеет больший диаметр (62 мм против 54 мм) и меньшее фокусное расстояние фланца (44 мм против 52 мм).

В отличие от 35 мм пленки, цифровые датчики бывают самых разных форм и размеров, а более широкий диаметр крепления LPL охватывает их все, от ALEXA 65 до ALEXA Mini. Это дает дополнительные степени свободы для оптической схемы и помогает избежать мешающих эффектов:

• Небольшой диаметр оправы объектива, естественно, приведет к слабому угловому освещению из-за виньетирования. Кроме того, свет будет достигать углов датчика под крутыми углами, чего следует избегать при работе с цифровыми датчиками изображения. В основном они более чувствительны при перпендикулярном освещении. Кроме того, цифровые камеры обычно включают в себя блок фильтров перед датчиком, который содержит оптический фильтр нижних частот, а также спектральные фильтры. Сфокусированный свет проходит пакет фильтров, прежде чем попасть на датчик. Даже если эти фильтры сделаны безупречно, при оптическом расчете необходимо учитывать плоскопараллельные стеклянные пластины, помещенные в пучок сфокусированного света. Влияние этих параллельных плит становится еще более сильным, когда они проникают под крутыми углами.

• Чтобы гарантировать максимальную производительность по всему изображению даже при использовании разных камер и наборов фильтров, свет должен падать на матрицу почти перпендикулярно. Это называется телецентрическим. Объектив, имеющий задний элемент меньшего размера, чем датчик, не может соответствовать этому требованию. В зависимости от расположения отдельных пикселей датчика изображения свет, падающий под крутыми углами, может быть обнаружен датчиком только частично или привести к так называемым перекрестным помехам при поглощении и оптоэлектронном преобразовании соседним пикселем. Этих эффектов можно избежать, используя телецентрические оптические конструкции.

• Уменьшенное фокусное расстояние фланца дает дополнительные степени свободы при проектировании линз, которые можно использовать для уменьшения аберраций, таких как дисторсия, сферическая аберрация, кривизна поля или хроматические аберрации, при этом позволяя использовать высокоскоростные линзы (низкое число T-ступени). Уменьшения веса также легче добиться, поскольку больше не требуется места для механического затвора. Все эти функции обеспечиваются креплением LPL.

Подводя итог, можно сказать, что новые размеры крепления LPL подходят для всех распространенных в настоящее время размеров цифровых датчиков и позволяют создавать более компактные, легкие и светосильные объективы с улучшенными характеристиками качества изображения. Вместо того, чтобы покупать объектив со специальным креплением объектива, предназначенным для использования с конкретной камерой, любой объектив можно использовать с любой камерой со стандартным для отрасли креплением, независимо от размера изображения или разрешения.

На пути к универсальному стандарту
ARRI открыто и бесплатно делится спецификациями LPL со всей отраслью, чтобы сделать байонет LPL новым стандартным интерфейсом между камерами и объективами. Крепления объектива
ARRI LPL доступны для камер ALEXA LF, ALEXA Classic/XT/SXT, ALEXA Mini LF, ALEXA Mini, AMIRA и ALEXA 65. Кроме того, сторонние производители уже предлагают крепления объективов LPL для камер сторонних производителей, режиссерские видоискатели и инструменты для тестирования объективов, поэтому фикс-объективы ARRI Signature Prime и другие объективы LPL можно использовать повсеместно, обеспечивая максимальную гибкость и окупаемость инвестиций.
Адаптер PL-LPL, который надежно крепится к байонету LPL без инструментов, обеспечивает обратную совместимость со всеми объективами с байонетом PL. Байонет PL предназначен для работы с изображениями размером 35 мм, тогда как адаптер PL-to-LPL обеспечивает совместимость с объективами PL на будущих камерах, если учитываются соответствующие размеры изображений.

Крепление EF ARRI (LBUS)

Крепление EF (LBUS) позволяет использовать объективы с креплением EF на ALEXA Mini LF и ALEXA Mini.

Использование объективов с байонетом Canon EF на кинокамерах стало популярным способом сделать более широкий ассортимент более доступной высококачественной оптики доступной для бюджетного производства. Это также позволяет кинематографистам использовать винтажные и другие специализированные объективы с байонетом EF. Поскольку байонет EF изначально был разработан для полнокадровых 35-мм фотографий, эти объективы одинаково полезны для широкоформатной кинематографии и кинематографии Super 35.

Чтобы расширить преимущества использования объективов с байонетом EF для крупноформатной продукции, ARRI модернизировала свое новое крепление EF (LBUS) с более широкой светоотражающей панелью, позволяющей закрывать широкоформатный датчик ALEXA Mini LF, а также датчик Super 35 ALEXA Mini. Кроме того, дополнительный разъем LBUS освобождает разъем EXT на камере. Предыдущее крепление объектива ARRI останется доступным для камеры ARRI AMIRA, которая не поддерживает LBUS.

Новое крепление ARRI EF Mount (LBUS) позволяет управлять внутренними двигателями объективов с креплением EF с помощью беспроводных ручных блоков ARRI WCU-4 и SXU-1, блока управления оператора OCU-1 или мастер-ручек. Также могут быть записаны метаданные о фокусном расстоянии объектива и настройках диафрагмы. Вытягивание фокуса лучше всего работает с OCU-1 или Master Grips, поскольку их кольца управления, как и большинство колец фокусировки объективов с байонетом EF, не имеют фиксированных концевых упоров.

В качестве альтернативы внешние двигатели cforce можно подключить через шину LBUS (без дополнительного AMC/UMC) и использовать для управления функциями объектива. Метаданные объектива от моторов cforce могут храниться в камере, хотя мотор cforce RF хранит метаданные объектива отдельно.

Изготовленное в соответствии с исключительно высокими стандартами прочности и надежности ARRI, крепление EF (LBUS) подходит для использования на профессиональных съемочных площадках.

Lens Data System

Крепление PL с контактами Lens Data System (LDS) было впервые представлено в 2000 году в наших аналоговых камерах, таких как ARRICAM Studio или Lite, и используется в ALEXA, AMIRA и ALEXA Mini.

LDS описывает настройки цифрового объектива и мотора. Объективы с функцией LDS передают информацию о своих текущих настройках (например, фокусировке, диафрагме, масштабировании) на камеру; камера интерпретирует эти значения и передает информацию своему записывающему модулю и любым аксессуарам, подключенным к системе управления объективом, например, компактному беспроводному блоку WCU‑4 или мастер-ручкам. Как надежное дополнение к работе с визуальными эффектами, его также нужно было включить в файлы наших систем цифровых камер.

Совместимость
Мы предлагаем совместимость с протоколом Cooke /i в камерах ALEXA, ALEXA Mini и AMIRA.

LDS-2
Крепление LPL, конечно, также оснащено функцией данных объектива: LPL представила систему данных объектива нового поколения, LDS-2. По сравнению с LDS-1 он устраняет необходимость начальной калибровки с помощью абсолютных энкодеров, что сокращает время на съемочной площадке при замене объективов. Новая система использует в 8,7 раз более быстрый интерфейс, который позволяет производителям объективов отправлять в камеру больше данных, чем раньше.

Линейка объективов ARRI Signature Prime — это первый набор объективов, использующих эту систему. LDS-2 расширяет возможности данных объективов и лицензируется для других производителей объективов и камер.

ALEXA LF и ALEXA Mini LF — первые камеры с поддержкой LDS-1 и LDS-2.

Крепления объектива от ARRI — краткая история

Это была не первая камера KINARRI, а первая серийная камера ARRIFLEX 35, в которой использовалось первое крепление объектива ARRI. Каждое крепление объектива служит только одной ключевой цели: позволить оператору формировать изображения с более чем одним фокусным расстоянием или типом объектива. Камеры ARRIFLEX, оснащенные револьвером с тремя объективами, представили первое крепление ARRI — «Стандарт ARRI». Несмотря на то, что у ARRI есть выбор из трех объективов, она никогда не производила револьверные камеры с фиксированными объективами.

Стандарт ARRI можно найти на 35-мм (ARRIFLEX 35) и 16-мм (ARRIFLEX 16ST) камерах, обслуживающих оба формата. В 1965 году он был заменен байонетом ARRI, в котором используется другой механизм блокировки в сочетании с корпусом из нержавеющей стали для более точной подгонки линз.

Байонет PL
Только в начале 1980-х годов был введен отраслевой стандарт для объективов 16 мм и 35 мм — байонет PL. PL, сокращенно от положительного замка, является наиболее распространенным байонетом, используемым для объективов в мире кинематографии. В отличие от подпружиненных байонетных креплений, байонет PL прочно фиксирует объектив на месте с помощью фланца с резьбой. Больший диаметр позволяет использовать линзы со значительно большими задними оптическими элементами, что открывает двери для современных высокоскоростных линз.

Несколько креплений для AMIRA/ALEXA Mini
Чтобы позиционировать AMIRA в экосистеме документального кино, ей также требовалась возможность адаптации объективов из других миров, таких как объективы с байонетом B4 или EF. Внешний вид AMIRA и, в конечном итоге, ALEXA Mini был разработан со сменным креплением: мы предлагаем крепления для объективов AMIRA/ALEXA Mini для PL, B4 и EF. Третьи производители предлагают различные другие крепления, такие как Panavision, Nikon F, Nikon G, Leica R и другие.

Макси PL, XPL и LPL
В 1989 году для ARRIFLEX 765 была изобретена более крупная версия PL, Maxi PL, которая имела диаметр на 12 мм больше, чтобы соответствовать 65-мм пленке.
