ViPen – виброметр с функциями контроля температуры, диагностики подшипников качения, с беспроводным интерфейсом Bluetooth

Есть на складе.
С поверкой.
Доставка и гарантия

Виброметр марки ViPen предназначен для измерения СКЗ вибрационного сигнала, температуры, оперативной оценки технического состояния подшипников качения.

Габариты ViPen позволяют легко помещать его в карман одежды, поэтому он относится к классу компактных приборов измерения вибрационных сигналов, называемых виброручками.

Достоинства виброметра ViPen

В корпус виброметра встроены датчик вибрации и пирометр для дистанционного измерения температуры.
Прибор оснащен ярким OLED экраном, который работает при температуре от -20 градусов.
ViPen имеет удобный корпус, экран закрыт ударопрочным стеклом, включение и отключение производится одной сенсорной кнопкой.
Время непрерывной работы от аккумулятора не менее 8 часов, что достаточно для рабочей смены.
Интерфейс Bluetooth для передачи измеренной информации на смартфон или планшет.

Проведение измерения вибрации

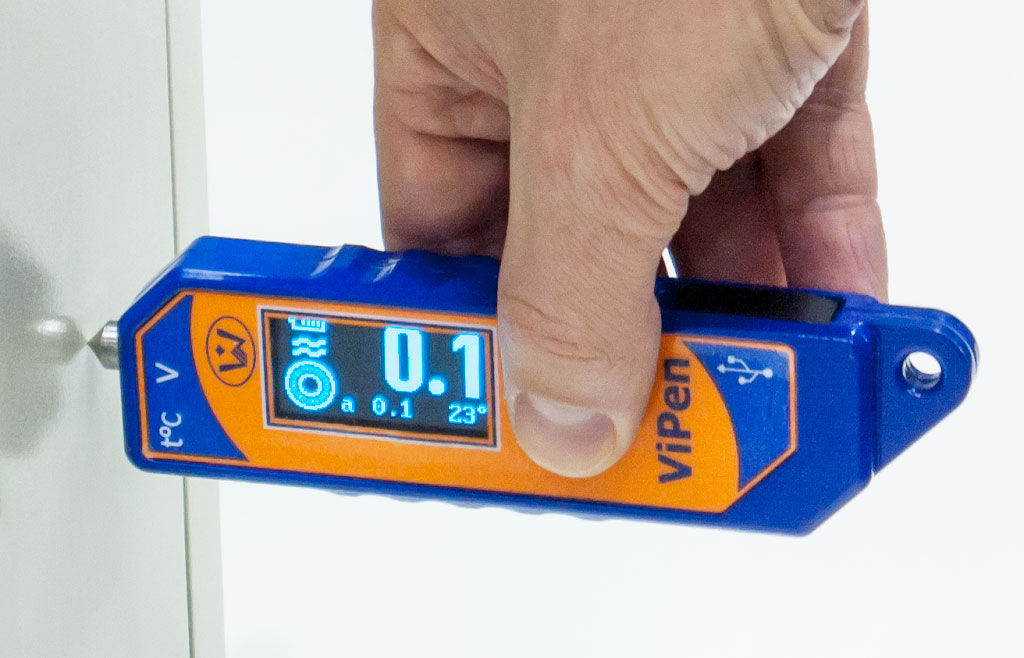

Измерение виброметром ViPen

Измерение вибрации контролируемого оборудования производится с использованием контактного щупа или блока магнитного крепления, предназначенного для измерения на ровных и криволинейных поверхностях оборудования. Щуп и блок магнитного крепления фиксируются на корпусе прибора при помощи резьбового отверстия.

Для включения прибора необходимо нажать и удерживать сенсорную кнопку на клавиатуре виброметра. Отключение прибора будет происходить автоматически через 60 секунд после последнего нажатия сенсорной кнопки. Эта функция необходима для экономии заряда аккумулятора.

В режиме измерения на экране высвечивается двойной символ «~» и показания периодически меняются. Если убрать палец с сенсорной кнопки, то на экране отразится символ «=» и смена показаний прекратится. На экране будут зафиксированы последние значения параметров вибрации, температуры и признак технического состояния контролируемого подшипника качения в виде подшипника.

Параметры, измеряемые виброметром ViPen

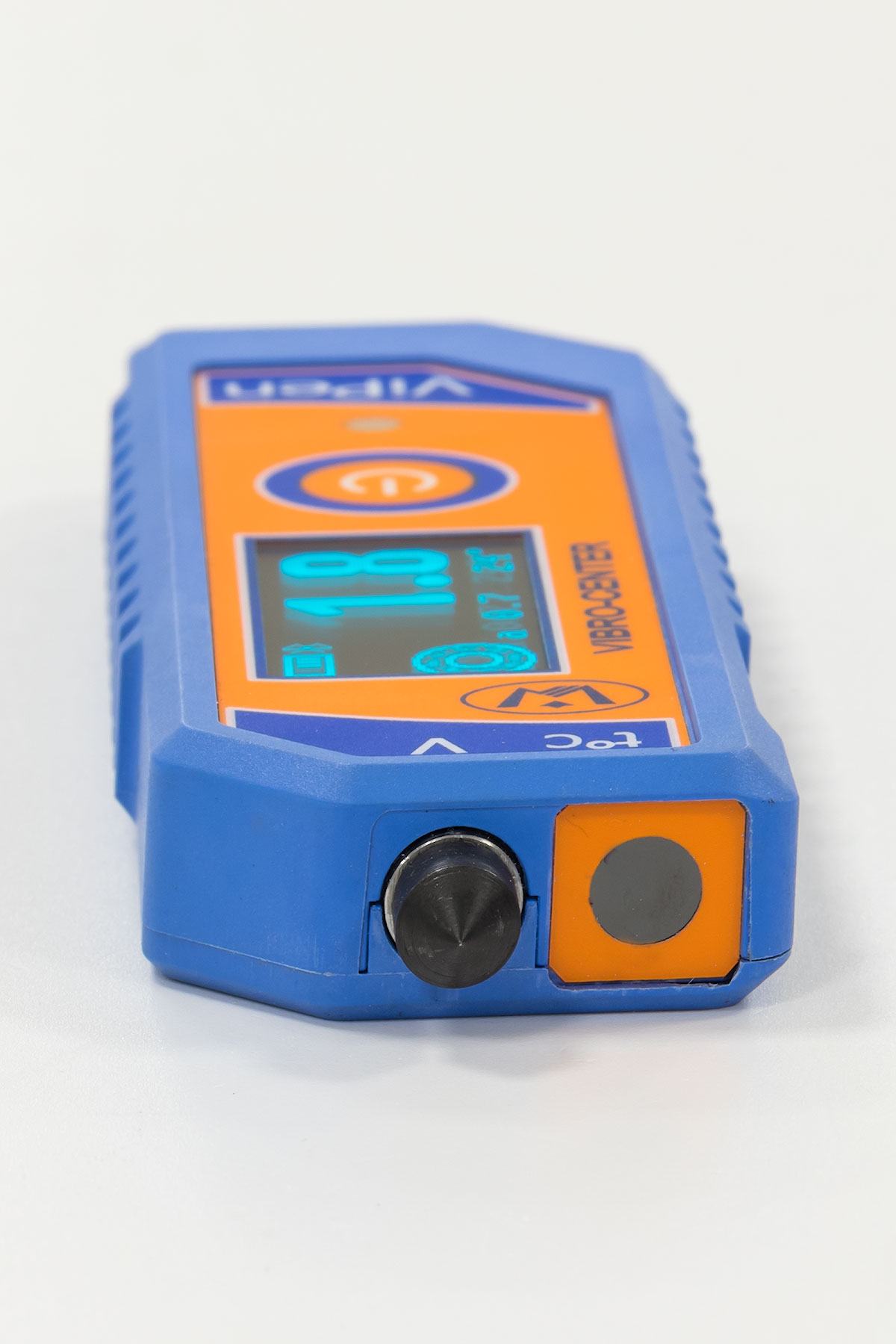

Датчики ViPen

В процессе работы виброметром марки ViPen одновременно измеряются три важных диагностических параметра вращающегося оборудования:

СКЗ виброскорости в диапазоне 10 ÷ 1000 Гц
Амплитуда виброускорения в диапазоне до 1,5 кГц
Температура оборудования

Этой информации достаточно для того, чтобы «на месте» оперативно оценить соответствие текущего состояния оборудования нормативным значениям.

Для оценки состояния по вибрации используйте нормы на измеряемые параметры, принятые для данного оборудования стандартами предприятия.

Если такой документ на предприятии отсутствует, то для оценки состояния вращающегося оборудования воспользуйтесь универсальными нормами на вибрацию, которые заданы в паспорте на агрегат или в ГОСТ ИСО 20816-1-2021.

Измеренные данные можно обработать на компьютере экспертной программой «Аврора-2000». Скачайте программу с нашего сайта бесплатно. В программе автоматически формируются отчёты, которые включают в себя:

оценку состояния агрегатов
заключение о наличии дефектов
прогноз для планирования сроков проведения ремонтов оборудования

Оценка состояния подшипников качения

Оценка технического состояния подшипников качения проводится в ViPen в автоматическом режиме на основании расчета эксцесса виброускорения. На экране прибора состояние подшипника отображается графическим символом вращающегося подшипника качения.

Эксцесс виброускорения – это соотношение, показывающее превышение ударов от дефектов подшипника относительно общего фона вибрации. Чем сильнее развиты дефекты на поверхностях качения контролируемого подшипника, тем больше величина эксцесса.

Экран виброметра ViPen

По результатам диагностики подшипник относится к одной из трех категорий технического состояния:

Хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро.
Удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно.
Предаварийное состояние, символ подшипника на экране мигает и не вращается.

Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen уточняется оперативными данными о температуре подшипникового узла, полученными от встроенного пирометра. Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.

Виброметр ViPen – интеллектуальный датчик для сбора информации

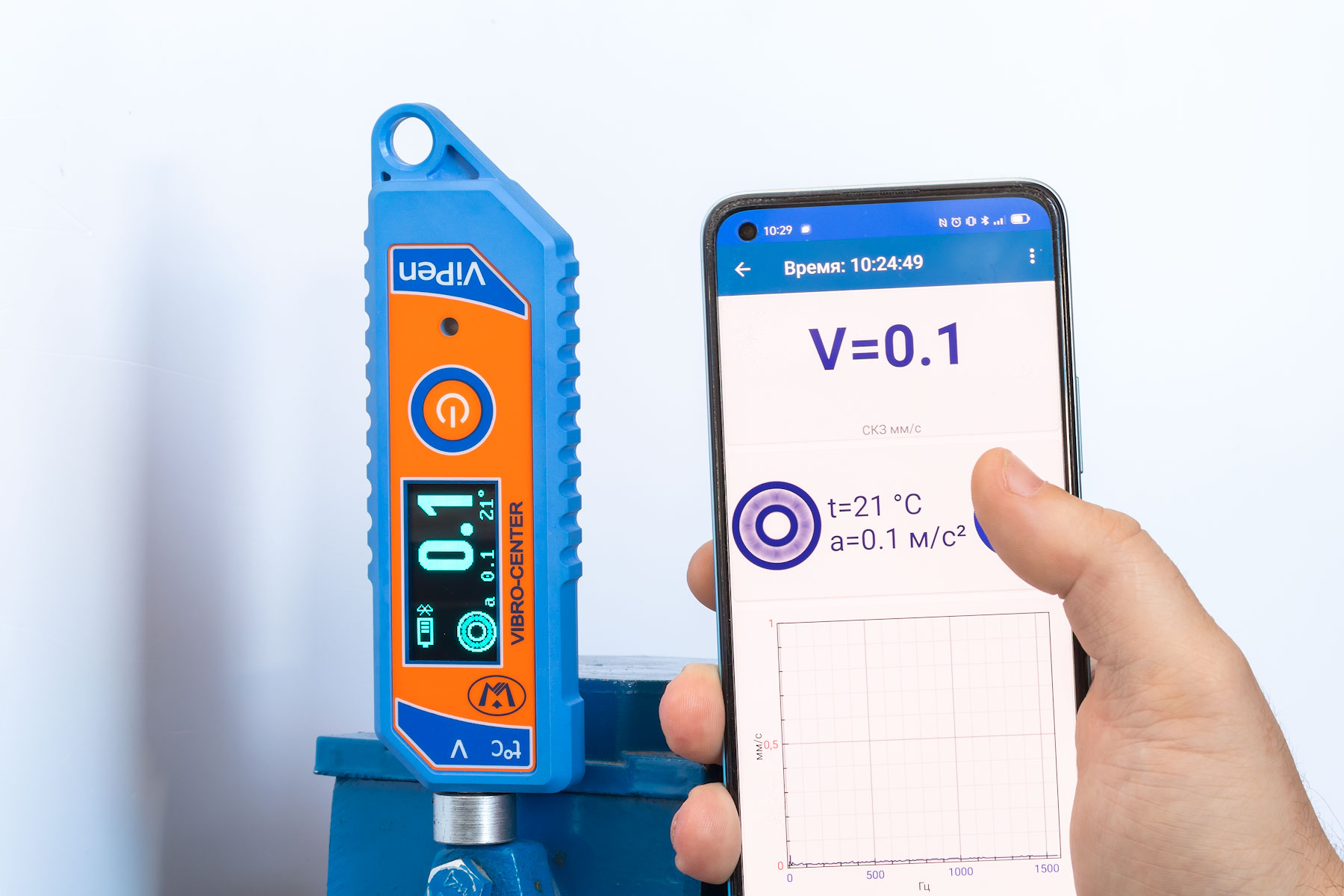

Приложение ViPen

Прибор ViPen имеет беспроводной интерфейс Bluetooth, при помощи которого измеренная информация передается на смартфон, планшет или переносной компьютер на расстояние до 3 метров.

Форма представления информации на экране смартфона соответствует представлению на экране виброметра.

При совместном использовании управление функциями виброметра может производиться со смартфона.

Дополнительно к СКЗ вибрационного сигнала на экране смартфона можно просмотреть спектр вибрационного сигнала, что расширяет возможности прибора, превращая его из виброметра в анализатор вибрационных сигналов начального уровня.

Бесплатное приложение Android для работы с прибором можно скачать в Google Play. Оно называется «Беспроводные датчики DIMRUS». Сфотографируйте QR-код на рисунке для быстрого скачивания приложения.

Всю полученную из ViPen информацию можно сохранить в памяти смартфона и (или) передать на сервер системы управления эксплуатацией оборудования. Протокол хранения данных открытый, поэтому ее можно переслать в любую базу данных пользователя.

Особенности конструктивного исполнения

Корпус ViPen

Прибор максимально приспособлен для использования в сложных условиях эксплуатации, при высокой запыленности, присутствии агрессивных внешних факторов.

Пластиковый корпус прибора имеет герметизирующие прокладки и специализированное защитное стекло на пирометре. Для зарядки встроенного аккумулятора используется стандартный блок беспроводной зарядки от смартфонов. На корпусе прибора полностью отсутствуют какие-либо разъемы или технологические отверстия.

Технические характеристики и параметры

Диапазон измерения СКЗ виброскорости в диапазоне частот 10÷1000 Гц, мм/сек	1 ÷ 70
Диапазон измерения виброускорения, Пик, м/с²	1 ÷ 50
Диапазон измерения температуры, °С	-50 ÷ 300
Температура эксплуатации прибора, °С	-20 ÷ +50
Время работы от аккумулятора, час	8
Размеры в металлическом корпусе, мм	1454015
Размеры в пластиковом корпусе, мм	1504316
Масса виброметра, г	140
Беспроводная связь	Bluetooth

Метрологическое обеспечение

Прибор прошел все необходимые испытания.

Номер прибора в Госреестре 81159-20.

Межповерочный интервал – 1 год.

Прибор марки ViPen имеет закрытое исполнение, его конструкция соответствует требованиям, необходимым для работы в условиях опасных производств. На приборе нанесена маркировка IEx ib IIA T3 Gb X.

Комплект поставки ViPen

Прибор ViPen	+
Щуп для проведения измерений длинный	+
Щуп для проведения измерений короткий	+
Магнит для крепления	+
Кожаный чехол	+
Жесткий транспортный кейс	+
Беспроводный зарядный модуль	+
Руководство по эксплуатации	+
Свидетельство о поверке	+

Комплект поставки «ViPen»

Благодаря простоте использования виброметры марки ViPen могут применяться эксплуатационным персоналом без специальной подготовки для оперативного измерения вибрации, температуры, а также для оперативной оценки технического состояния подшипников качения.

Наиболее эффективно приборы марки ViPen работают в составе комплексных систем управления эксплуатацией и планированием ремонтов оборудования. С их помощью проводят необходимые оперативные измерения параметров, а полученную информацию передают через смартфоны персонала по телефонным каналам GSM на общий сервер системы управления обслуживанием оборудования.

Видео: Русов В.А., Организация обслуживания вращающегося оборудования с использованием виброприборов

Скачать описание и документацию

ViPen
Компактный виброметр-ручка с измерением температуры и оценкой состояния подшипников качения
Буклет 0,8 Мб

15.06.22

ViPen
Руководство по эксплуатации
1 Мб
12.10.21

ViPen, ViPen-2
Сертификат соответствия и маркировка взрывозащиты
1,9 Мб
06.

04.22

ViPen
Описание протокола передачи данных Bluetooth и пример получения данных для Visual Studio
28.12.22

От виброметра нужно больше возможностей?
ДПК-Вибро — компактный виброметр

Нужно смотреть сигналы и спектры?
Vibro Vision-2 – одноканальный анализатор вибросигналов с режимом виброметра

Нужна балансировка роторов?
ViAna-1 – виброанализатор, виброметр, возможность балансировки роторов

Практическое использование виброметров «ДПК-Вибро» и «ViPen» для диагностики дефектов оборудования

Виброметр – простой прибор для измерения вибрации

Что такое СКЗ ?

ViPen-2 – сборщик-анализатор вибрационных сигналов с функциями контроля температуры, диагностики подшипников качения, с беспроводным интерфейсом Bluetooth

Есть на складе.
С поверкой.
Доставка и гарантия

Переносной прибор марки ViPen-2 является компактным универсальным сборщиком (анализатором) вибрационных сигналов. По своим функциям он представляет собой интеллектуальный датчик вибрации, предназначенный для использования совместно с управляющим смартфоном или планшетом.

Основным назначением прибора ViPen-2 является оперативная и максимально автоматизированная подготовка данных для работы современных информационных систем управления эксплуатацией и ремонтами оборудования, реализованных на предприятии.

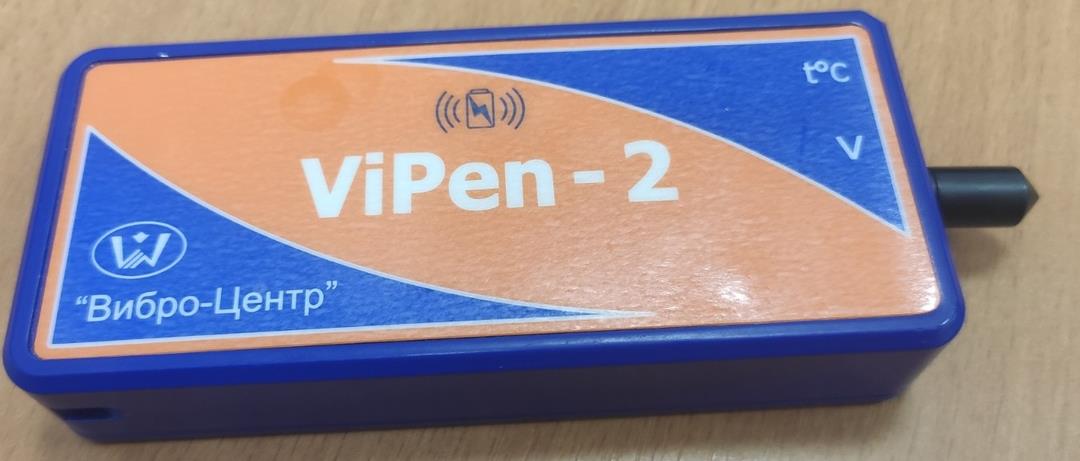

Особенности конструкции ViPen-2

Для удобства проведения вибрационных измерений в сложных условиях работы на различных промышленных предприятиях прибор ViPen-2 имеет защищенное исполнение. Для этого:

На металлическом корпусе прибора ViPen-2 отсутствуют какие-либо внешние элементы контроля и управления.
У прибора нет экрана, клавиатуры, нет даже кнопки включения и отключения прибора, имеется только один сигнальный светодиод.
Прибор оснащен только встроенными датчиками для измерения вибрации и температуры, поэтому у него нет внешних разъемов.
Для защиты пирометра от внешних воздействий он закрыт специальным стеклом.
Зарядка внутреннего аккумулятора производится от беспроводного зарядного устройства смартфонов.

Управление всеми функциями сборщика-анализатора ViPen-2 производится дистанционно со смартфона с использованием стандартного беспроводного интерфейса связи Bluetooth. Все зарегистрированные и преобразованные вибрационные сигналы отображаются на экране управляющего смартфона.

Полученная от ViPen-2 информация при помощи программных средств управляющего смартфона может передаваться в базу данных на общий сервер, на котором находится программное обеспечение комплексной системы обслуживания оборудования по техническому состоянию.

Технические возможности прибора

Рабочим, поверенным для прибора ViPen-2, является стандартный диапазон частот от 10 до 1000 Гц. На проведение измерений вибрации в этом диапазоне частот прибор имеет метрологический сертификат.

Реальный диапазон рабочих частот прибора ViPen-2 значительно шире, и включает в себя не только стандартный диапазон, но еще и два дополнительных:

Низкочастотный диапазон от 0,5 Гц до 50 Гц. Измерения в этом диапазоне частот позволяют контролировать техническое состояние и проводить диагностику тихоходных агрегатов, начиная от 30 оборотов в минуту.
Высокочастотный диапазон от 500 Гц до 10000 Гц. Измерения в этом диапазоне частот позволяют контролировать высокочастотные механические и электромеханические процессы в оборудовании.

В силу конструктивных особенностей прибора (моноблок со встроенным датчиком вибрации), а также из-за использования для оперативных измерений вибрации щупа или блока магнитного крепления, в дополнительных частотных диапазонах прибор ViPen-2 при изготовлении только калибруется.

Функциональные возможности прибора

При помощи переносного измерительного прибора марки ViPen-2 производится полный цикл сбора, обработки и анализа вибрационных сигналов в стандартном и расширенных диапазонах частот:

Регистрация временной формы сигнала от встроенного акселерометра в трех разных диапазонах частот.
Представление и анализ полученных вибрационных сигналов в размерности виброускорения, виброскорости и виброперемещения.
Определение основных интегральных параметров всех представлений вибрационных сигналов, таких как мгновенное значение, пик-пик, размах, среднее значение, СКЗ.
Расчет и анализ спектров вибрационных сигналов с максимальным разрешением до 3200 линий в спектре.

В программное обеспечение прибора ViPen-2 дополнительно встроены автоматизированные алгоритмы для проведения оперативной оценки технического состояния и диагностики дефектов подшипников качения.

Для расширения возможностей диагностики оборудования «на месте», контроля технологических параметров, особенно контроля технического состояния подшипников качения, прибор ViPen-2 оснащен встроенным датчиком температуры (пирометром), предназначенным для дистанционного контроля температуры оборудования.

Функция диагностики подшипников качения

Оценка технического состояния подшипников качения проводится в ViPen-2 автоматически. На экране управляющего смартфона состояние подшипника отображается графическим символом вращающегося подшипника качения.

По результатам диагностики подшипник относится к одной из трех категорий технического состояния:

Хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро.
Удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно.
Предаварийное состояние, символ подшипника на экране мигает и не вращается.

Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen уточняется оперативными данными о температуре подшипникового узла, измеряемой при помощи встроенного в прибор пирометра.

Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.

Использование прибора ViPen-2 в качестве интеллектуального датчика для систем управления эксплуатацией оборудования

Прибор ViPen-2 можно использовать в качестве универсального анализатора вибрационных сигналов. По цене такое предложение будет в разы дешевле других функциональных аналогов.

Наиболее эффективно использовать ViPen-2 как интеллектуальный датчик в составе комплексных систем управления эксплуатацией оборудования. В этом случае измерение параметров оборудования производится в стандартном диапазоне частот 10÷1000Гц или в дополнительных диапазонах частот, в зависимости от типа контролируемого оборудования.

Возможна передача информации о техническом состоянии оборудования на общий сервер системы управления ремонтами оборудования.
