Автофокус или автоматическая фокусировка для большинства фотографических сюжетов является более предпочтительным решением по сравнению с ручной фокусировкой. В умелых руках автофокус осуществляет наводку на резкость точнее, а, главное, быстрее, чем среднестатистический фотограф. Однако автофокус далеко не так прост, как это может показаться начинающему фотолюбителю, и правильное его использование весьма далеко от принципа point-and-shoot. Существует ряд тонкостей, которые следует усвоить, если вы хотите, чтобы автофокус перестал жить своей собственной жизнью и начал делать то, что вы от него хотите.

Я настоятельно рекомендую вам перечитать тот раздел инструкции к вашему фотоаппарату, который посвящён автофокусу – это одни из самых полезных страниц во всём руководстве, и информацией, содержащейся там, не стоит пренебрегать. Как минимум, вы должны представлять, какие органы управления отвечают за переключение между различными режимами работы автофокуса и выбор нужной вам фокусировочной точки.

Большинство фотоаппаратов имеют два основных режима автофокуса: одиночный и следящий.

Одиночный или покадровый автофокус (в камерах Nikon он называется Single Servo AF (S), а в аппаратах Canon – One-shot AF) предназначен для съёмки неподвижных сцен, таких как, например, большинство пейзажей. При нажатии кнопки спуска наполовину камера фокусируется на объекте, расположенном в пределах заранее выбранной фокусировочной точки, после чего фокус блокируется, позволяя вам изменить компоновку кадра (не меняя, разумеется, расстояния до объекта) и лишь затем спустить затвор.

Следует понимать, что на самом деле объектив фокусируется не на объекте, как таковом, а на определённой дистанции . Таким образом, если я позволю камере навестись на некий объект, расположенный на расстоянии 5 метров от меня, то и все прочие объекты, удалённые от меня на 5 метров, т.е. лежащие в фокальной плоскости, выйдут резкими, и пока фокус заблокирован, а расстояние до объекта не меняется, я волен вертеть камерой в угоду композиции, не опасаясь сбить фокусировку.

Этот метод хорош, когда расстояние до снимаемого объекта сравнительно велико и измеряется как минимум метрами. На близких же дистанциях, неизбежных при макросъёмке , перекомпоновка кадра, влекущая за собой изменение расстояния всего в пару сантиметров, может вылиться в заметное смещение фокуса относительно объекта, что будет особенно критичным при малой глубине резкости.

Следящий или непрерывный автофокус (у Nikon – Continuous Servo AF (C), у Canon – AI Servo AF) незаменим при съёмке движущихся объектов, таких как спортсмены или животные. Пока кнопка спуска затвора остаётся полунажатой, автофокусировка продолжает работать непрерывно, удерживая объект в фокусе, даже когда дистанция между ним и вами изменяется. Блокировки фокуса при этом естественно не происходит, поскольку линзы объектива находятся в постоянном движении, отслеживая перемещения объекта.

Очевидно, что при использовании следящего автофокуса вы не можете произвольно менять компоновку кадра, т. к. если активная фокусировочная точка покинет снимаемый объект, то и фокус сместится с объекта на фон вслед за точкой. Для того, чтобы заблокировать фокус в следящем режиме автофокуса, следует использовать фокусировку задней кнопкой .

Промежуточный или автоматический режим (AF-A или AI Focus AF), который сам решает – использовать ли одиночный или следящий автофокус, – не внушает мне большого доверия, поскольку он не всегда в состоянии отличить движение камеры от движения объекта.

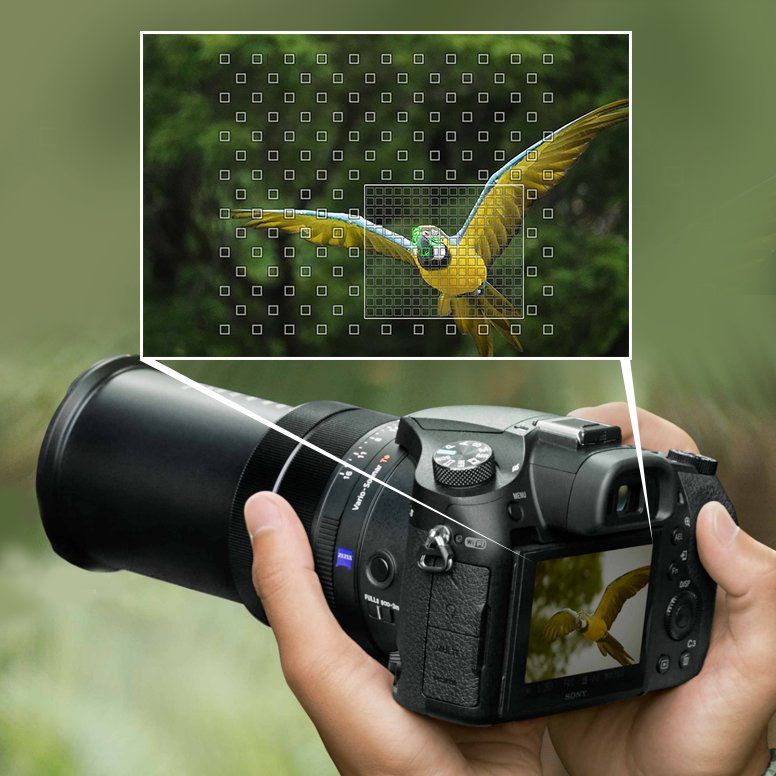

Точки фокусировки

Количество фокусировочных точек в современных фотоаппаратах может достигать полусотни и даже больше. Изобилие точек фокусировки это, конечно, приятно, и порою полезно, но даже если ваша камера имеет небольшое по современным меркам число точек (девять или одинадцать), вам всё равно хватит их с головой.

При съёмке неподвижных объектов я использую только одну единственную точку, чаще всего – центральную. Одна точка позволяет мне точнейшим образом сфокусироваться на нужном мне объекте или даже на отдельной его детали, а затем, заблокировав фокус, перекомпоновать кадр так, как мне того хочется.

Автоматический выбор точек фокусировки весьма удобен, когда вы спешите, но следует помнить, что камера обычно старается сфокусироваться на ближайшем к ней объекте или же на области с наибольшим контрастом, а это далеко не всегда то, чего вы хотите. Автофокус не может знать, какой из объектов является наиболее важным и требующим безусловной резкости, а какой второстепенен, и, следовательно, может остаться не в фокусе, а потому не ленитесь самостоятельно выбрать фокусировочную точку, в случае, если автоматика камеры с этим не справляется.

Я использую автовыбор фокусировочной точки только в следующих ситуациях:

• Объект движется очень быстро, и у меня попросту нет времени выбирать точки – камера сделает это куда проворнее. Это справедливо и тогда, когда движется сам фотограф, находясь, к примеру, на борту моторной лодки.
• Единственный объект съёмки хорошо выделяется на сравнительно монотонном фоне, как, например, птица, летящая по небу, и у автофокуса нет шансов навестись на что-нибудь постороннее.
• Все элементы снимаемой сцены находятся на одинаково большом удалении от фотоаппарата, как, например, при съёмке с высокой горы, и разницей между расстоянием до отдельных объектов можно пренебречь.
• Съёмка текстур, когда снимаемая поверхность размещается в фокальной плоскости, т.е. строго перпендикулярно оптической оси объектива.
• Фотоаппарат передаётся в руки человека, не имеющего понятия об автофокусе.

Во всех остальных случаях я пользуюсь единственной фокусировочной точкой.

Следует также помнить, что форма фокусировочных точек в видоискателе фотоаппарата лишь приблизительно обозначает истинные форму и габариты датчиков автофокуса.

Приоритет фокуса или спуска

Приоритет фокуса (focus priority) означает, что при полном нажатии кнопки спуска затвора, снимок будет сделан, только если объект съёмки находится в фокусе. В противном случае затвор не сработает.

Если же включен приоритет спуска (release priority), то снимок будет сделан, когда бы вы ни нажали на кнопку, вне зависимости от того, осуществлена наводка на резкость или нет.

Обычно, согласно заводским настройкам фотоаппарата, в режиме одиночного автофокуса используется приоритет фокуса, а в режиме следящего автофокуса – приоритет спуска, но вы вольны изменять приоритеты по своему усмотрению.

Различия между контрастным и фазовым автофокусом

В цифровых фотоаппаратах используются две наиболее распространённые системы автофокуса: фазовый автофокус и контрастный. Разберёмся, чем они отличаются друг от друга.

Контрастный автофокус

Контрастный автофокус используется в компактных камерах, а также в зеркальных аппаратах в режиме Live View.

Контрастный автофокус не нуждается в каких-либо дополнительных фокусировочных датчиках и для фокусировки использует непосредственно матрицу фотоаппарата. Изображение, поступающее с матрицы, анализируется процессором камеры на предмет изменения контраста. При возникновении необходимости выполнить наводку на резкость процессор даёт команду фокусировочному мотору слегка переместить линзы объектива в произвольном направлении.

Если контраст изображения при этом снизился, направление изменяется на противоположное. Если контраст повысился, движение линз продолжается в исходном направлении до тех пор, пока контраст снова не начнёт уменьшаться. В этот момент автофокус возвращает объектив на шаг назад, т.е. в то положение, в котором контраст был максимальным, после чего фокусировка считается завершённой.

В силу того, что контрастный автофокус не знает, насколько и в какую сторону следует переместить точку фокуса, он вынужден действовать наощупь, ориентируясь исключительно на изменение контраста, и, как следствие, совершать множество лишних движений. Именно поэтому основным недостатком контрастного автофокуса является низкая скорость фокусировки, делающая его совершенно непригодным для съёмки подвижных объектов.

Из преимуществ контрастного автофокуса следует отметить простоту конструкции, точность и возможность сфокусироваться практически в любой точке кадра.

Фазовый автофокус

Фазовый автофокус используется в зеркальных камерах, как в плёночных, так и в цифровых. Помимо основного зеркала, необходимого для направления изображения в видоискатель, зеркальная камера снабжается также небольшим дополнительным зеркалом, которое переотражает часть света на модуль фазового автофокуса. Всякий луч света, проходя через специальную оптическую систему, состоящую из светоделительной призмы и микролинз, разделяется на два луча, каждый из которых направляются затем непосредственно на датчики автофокуса. В случае точной наводки на резкость лучи должны падать на датчики на строго определённом расстоянии друг от друга. Если расстояние между лучами меньше эталона, это указывает на то, что объектив сфокусирован ближе, чем нужно (фронт-фокус), если расстояние больше – объектив сфокусирован дальше (бэк-фокус). Величина сдвига говорит о том, насколько далёк объектив от идеального фокуса. Таким образом, фазовый автофокус сразу предоставляет процессору информацию о том, в фокусе ли объект съёмки, а если нет, то куда и насколько нужно сместить фокусировочные линзы объектива.

Это позволяет осуществить наводку на резкость одним быстрым движением.

Датчики фазового автофокуса бывают линейными и крестообразными. Линейные датчики в свою очередь делятся на горизонтальные и вертикальные. Горизонтальные датчики фокусировки чувствительны к вертикальным деталям (например, стволы деревьев), а вертикальные датчики – к горизонтальным деталям (например, линия горизонта). Крестообразные фокусировочные датчики универсальны и восприимчивы к деталям, ориентированным в любом направлении. Узнать, какие именно датчики автофокуса являются крестообразными, а какие линейными, можно из руководства к вашей камере. Наиболее чувствительный датчик всегда расположен в центре кадра.

Скорость фокусировки – главное преимущество фазового автофокуса, делающее его незаменимым при съёмке динамичных сюжетов. Основными же недостатками являются сложность и громоздкость системы автофокуса, необходимость тщательной юстировки всех её компонентов, меньшая точность по сравнению с контрастным автофокусом, ограниченное число фокусировочных точек, а также невозможность использовать классический фазовый автофокус в режиме Live View.

Гибридный автофокус

Попытки совместить преимущества фазового и контрастного автофокуса привели к появлению гибридных систем, которые используются во многих беззеркальных и некоторых зеркальных камерах.

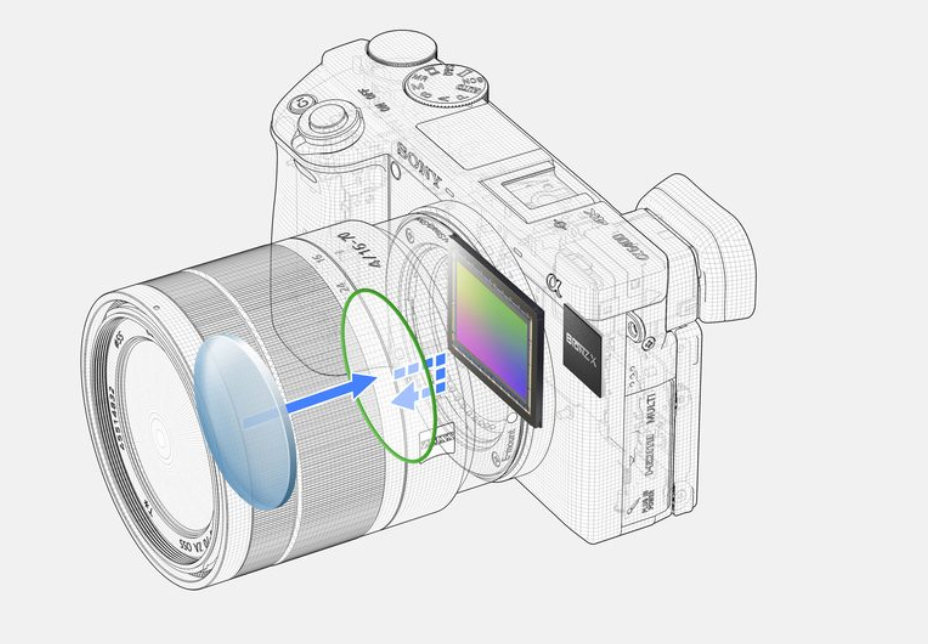

Суть гибридного автофокуса заключается в том, что фазовые датчики интегрированы прямо в матрицу фотоаппарата. Фазовый автофокус обеспечивает первичную быструю наводку на резкость, которая затем корректируется за счёт анализа контраста изображения. При этом вся система весьма компактна и не требует механической юстировки.

Что ещё влияет на точность автофокуса?

Светосила

Точность автофокуса напрямую зависит от светосилы объектива . Используемый в современных объективах механизм прыгающей диафрагмы подразумевает, что экспозамер и наводка на резкость осуществляются при полностью открытой диафрагме, которая автоматически прикрывается до выбранного значения лишь непосредственно в момент спуска затвора. Чем больше максимальное относительное отверстие объектива, тем больше света попадает на датчики автофокуса в процессе фокусировки. За счёт того, что при большей светосиле лучи света проходят дальше от оптической оси объектива, они падают на датчики под большим углом друг к другу, что облегчает определение разницы фаз. Самые точные датчики фазового автофокуса расчитаны на работу при светосиле от f/2.8 и выше, а при светосиле ниже f/8 перестают работать любые датчики. Кроме того, большая светосила обеспечивает малую глубину резко изображаемого пространства, что опять-таки повышает точность фокусировки, поскольку отклонения от идеального фокуса становятся более очевидными.

Фокусное расстояние

Чем больше фокусное расстояние объектива , тем меньше глубина резкости. Казалось бы, это должно обеспечить более точную работу автофокуса с телеобъективами. Точность-то действительно повышается, но вместе с тем за счёт исчезающе малой глубины резкости любой промах автофокуса оказывается гораздо более заметным именно при использовании телеобъективов, и в действительности попасть в фокус с телеобъективом значительно сложнее, чем с объективом, имеющим небольшое фокусное расстояние. На практике широкоугольные объективы гораздо более толерантны к ошибкам автофокуса.

Детализация

Датчики автофокуса нуждаются в ясно различимых, контрастных деталях, по которым можно было бы выполнить наводку на резкость. Так, если объект имеет чёткие контуры или рельефную фактуру, автофокус прекрасно справится со своей задачей, а вот на плоских, монотонных поверхностях ему будет попросту не за что зацепиться.

Освещённость

Чем ярче освещена сцена, тем точнее работает автофокус. При падении освещённости снижается и уровень контраста, подлежащий оценке, что сильно затрудняет фокусировку. Когда яркость сцены составляет LV 1 (см. «Световые и экспозиционные числа »), автофокус работает из рук вон плохо, а при LV –2 и ниже пользоваться автофокусом практически невозможно и фокусироваться приходится исключительно вручную.

Фотограф

Основной фактор, лимитирующий точность автофокуса – это ваше умение им пользоваться. Никакие высокочувствительные датчики и сверхбыстрые фокусировочные моторы не заменят мастерства фотографа. Без должного навыка даже самая совершенная система автофокуса будет постоянно промахиваться.

Самое главное в использовании автофокуса – это регулярная практика. Вдумчивый подход к работе автоматики позволит вам фокусироваться быстро, точно и не без излишнего вольнодумства со стороны камеры.

Спасибо за внимание!

Василий А.

Post scriptum

Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект , внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.

Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.

Эволюция мобильного автофокуса:
от контрастного до Dual Pixel

При съёмке на смартфон очень важно, чтобы фотографии получались чёткими. Для этого объект съёмки должен оказаться в фокусе до того, как вы нажмёте на кнопку «Сделать фото». В последнее время целый ряд производителей работает над улучшением технологий автоматической фокусировки, и сегодня мы рассмотрим, чем они отличаются друг от друга.

При выборе камерофона многие уделяют внимание количеству мегапикселей – мол, у кого их больше, тот и круче. Однако зачастую важнее и полезнее взглянуть на другие факторы, которые оказывают не менее серьёзное влияние на качество фотографий. Среди них – тип автофокуса камеры. В эту область сейчас активно устремились Apple, Samsung, LG и другие производители, причём многим действительно удалось значительно продвинуться вперёд.

Что такое автофокус, и почему он нам нужен?

Система автоматической фокусировки настраивает объектив таким образом, чтобы сфокусироваться непосредственно на объекте съёмки, обеспечивая тем самым разницу между чётким снимком и упущенной возможностью.

Упрощённо принцип работы камеры состоит в том, что лучи света отражаются от фотографируемых объектов и затем попадают на сенсор, который преобразует поток фотонов в поток электронов. После этого ток переводится в набор битов, данные обрабатываются и записываются в память камеры. Особой популярностью у производителей смартфонов сейчас пользуются CMOS-сенсоры, которые преобразуют заряд в напряжение прямо в пикселе, обеспечивая впоследствии прямой доступ к содержимому произвольного пикселя.

В теории всё работает так: линзы фокусируют свет на сенсоре, сенсор затем создаёт цифровую фотографию. В реальности же всё происходит не так просто. Угол входящих лучей света зависит от дистанции, на которой находится фотографируемый объект. На диаграмме слева продемонстрированы линзы, фокусирующие световые лучи на голубом объекте: зелёный и красный объекты оказываются не в фокусе и будут размыты на финальном снимке. Если мы хотим сфокусироваться на зелёном или красном объектах, необходимо изменить дистанцию между линзами и сенсором.

На заре камерофоностроения большинство устройств имели фиксированный фокус. В современных же смартфонах предусмотрена возможность регулировать расстояние между линзами и сенсором. Поэтому вы получаете качественные детализированные снимки. Сейчас для реализации автофокуса в смартфонах в основном используют три метода: контрастный, фазовый и лазерный.

Контрастный автофокус

Контрастный автофокус относится к пассивному типу автофокусов. До сих пор это решение применяется в большинстве смартфонов – во многом потому, что оно одно из самых простых. При помощи сенсора происходит замер количества света на объекте, после этого он же перемещает линзу в зависимости от контраста. Если контраст максимальный, то и объект съёмки находится в фокусе.

Вообще, контрастный автофокус вполне неплохо справляется со своей задачей и обладает весомым преимуществом – он довольно прост и не требует какого-то сложного «железа».

Но есть у него и несколько недостатков. В частности, контрастный автофокус работает медленнее остальных – обычно ему требуется около секунды, чтобы сфокусироваться на объекте. За это время вы можете передумать делать снимок, или, допустим, если вы хотели запечатлеть быстро движущийся объект, момент будет упущен. Это происходит из-за того, что львиную долю времени занимает процесс «сдвиг точки фокусировки/линз объектива – оценка контрастности – сдвиг – оценка контрастности». Кроме того, у контрастного автофокуса отсутствует возможность следящей фокусировки, да и в условиях плохого освещения он вряд ли вас впечатлит. Поэтому данный тип автофокусов на сегодняшний день используется преимущественно в бюджетных смартфонах, таких как Lenovo A536 , ASUS Zenfone Go и других.

Фазовый автофокус: быстрая и продвинутая альтернатива

Одним из первопроходцев здесь была компания Samsung, которая позаимствовала технологию у цифровых зеркальных фотокамер и оснастила фазовым автофокусом свой смартфон Galaxy S5. Суть в том, что в данном случае применяются специальные датчики – они ловят проходящий световой поток от разных точек изображения, используя линзы и зеркала. Внутри датчика происходит деление света на две части, каждая из которых попадает на сверхчувствительный сенсор. Расстояние между потоками света измеряется датчиком, после чего он сам определяет, насколько нужно сдвинуть линзу для точной фокусировки. Так, например, Samsung Galaxy S5 требуется всего 0,3 секунды, чтобы сфокусироваться на объекте.

Первое и главное преимущество фазового автофокуса – он намного быстрее контрастного, это просто must have для съёмки движущихся объектов. Кроме того, камера может оценивать движение объекта при помощи датчиков, отсюда получаем возможность следящего автофокуса.

Но есть и минусы. Фазовый автофокус, как и контрастный, не очень хорошо справляется со своими задачами в условиях недостаточного освещения. Также для него необходимо более мощное «железо», поэтому он, как правило, доступен в смартфонах верхнего сегмента. Среди них, например, Huawei Honor 7 , Sony Xperia M5 и Samsung Galaxy Note 5 .

Одни производители пошли дальше и решили использовать в смартфонах лазерный автофокус (об этом чуть позже), другие же активно занялись совершенствованием технологии фазового автофокуса. Так, например, Apple в своём iPhone 6s и iPhone 6s Plus использует так называемые «фокусные пиксели»: суть в том, что технология задействует часть пикселей в качестве фазового сенсора, и съёмка на смартфоны от Apple получается действительно быстрой.

А вот технология Dual Pixel, которую компания Samsung применяет в своих смартфонах Galaxy S7 и Galaxy S7 Edge , действительно отличается от стандартной фазовой фокусировки. Она хоть и является разновидностью фазового автофокуса, но всё же имеет некоторые отличия и тонкости. В смартфонах фазовый автофокус несколько ограничен в возможностях – чтобы присвоить каждому пикселю фокусный сенсор, нужно сильно его уменьшить, отсюда получим шумы и нечёткость фотографий. Обычно датчиками оснащают около 10% светочувствительных точек, некоторые производители, впрочем, не выходят и за рамки 5%.

В Dual Pixel же каждый пиксель оснащён отдельным датчиком из-за увеличения размеров пикселей. Процессор обрабатывает показания каждого пикселя, но делает это настолько быстро, что автофокусировка всё равно занимает десятые доли секунды. В Samsung говорят, что технология Dual Pixel подобна фокусировке при помощи человеческого глаза, но это скорее метафора. Тем не менее надо признать инновационность данного подхода к фазовому автофокусу. Сейчас это настоящий эксклюзив для Galaxy S7 и Galaxy S7 Edge .

Лазерный автофокус: самый активный

Как и фазовый, лазерный автофокус относится к активному типу автофокусов. Этим направлением долгое время занималась компания LG, которая сперва реализовала лазерный автофокус в своём смартфоне G3. В основе работы технологии лежит принцип лазерного дальномера: лазерный излучатель освещает объект, а сенсор замеряет время поступления отражённого лазерного луча, определяя расстояние до объекта.

Одно из главных преимуществ такого автофокуса – время. Как говорят в LG, весь процесс автофокусировки при помощи лазера занимает 0,276 секунды. Значительно быстрее контрастного автофокуса и немного шустрее, чем фазовый.

Очевидный плюс лазерного автофокуса – он невероятно быстрый и хорошо справляется со своими задачами в условиях недостаточного освещения. Но работает он только на определённой дистанции – самый лучший эффект достигается, если расстояние от смартфона до объекта составляет менее 0,6 метра. А после пяти метров – привет, контрастный автофокус.

В 1970 фирма Leica совершила небольшую революцию в технологии производства фототехники, придумав систему автоматической фокусировки объектива на объект съёмки. За прошедшие годы мы настолько привыкли к этому изобретению, что считаем его само собой разумеющимся и недоумеваем, не найдя его в гаджете. На сегодняшний день распространение получили две системы — контрастная , основанная на измерении контраста изображения и фазовая , сравнивающая противофазные части пучка, формирующего точку. А совсем недавно, буквально на наших глазах, появилась новая система автофокуса — гибридная , объединяющая скорость фазового автофокуса с точностью контрастного (как заявляет рекламный слоган Samsung).

Контрастный автофокус.

Принцип действия основан на вычислении микропроцессором наибольшего контраста между деталями изображения на матрице. Далее программа заставляет двигаться линзы объектива вперед-назад до тех пор, пока не будет найден максимум контраста (максимум разницы яркостей). Примерно также мы и фокусируемся вручную.

Минусы данной системы — низкая скорость, невозможность следящей фокусировки, невысокая точность. Ведь блоку линз придётся сначала пройти через точку максимума, а затем вернуться назад, и, возможно, повторить действие.

Плюсы — дешевизна, отсутствие сложных деталей и необходимости настройки оптической системы, независимость от светосилы объектива, возможность применения в любой системе: в компактных камерах, беззеркалках и видеокамерах.

Фазовый автофокус.

Думаю, что не буду приводить здесь очень сложную механическую и оптическую схему фазового автофокуса, отослав интересующихся в интернетные глубины (вот, например, хорошее начало). Отмечу лишь, что система фазового автофокуса требует наличия особых датчиков, вычисляющих разность фаз светового потока, разделённого специальными зеркалами. Первые аппараты имели лишь один такой датчик — горизонтальный, дальнейший прогресс сделал его крестовым (фактически объединяющим два датчика — горизонтальный и вертикальный), затем высокоточным, потом количество датчиков стало увеличиваться.

Двойной крестообразный датчик

Нынешние зеркалки даже начального уровня могут похвастаться 9-11 крестовыми датчиками, а в профессиональных моделях их число доходит до 60.

Главным минусом системы фазового автофокуса является его сложность, необходимость точной юстировки и настройки, в том числе программной, а следовательно — цена.

Плюсы — максимальное быстродействие, так как величина и направление перемещения объектива известны сразу. Благодаря многочисленным датчикам и мощному процессору — возможность слежения за объектом съёмки и даже предсказание его перемещения в кадре.

Гибридный автофокус.

С недавних пор во многих зеркальных камерах появился интересный режим съёмки — LiveView, позволяющий делать снимки или проводить видеосъёмку, наблюдая картинку на мониторе в режиме реального времени. Зеркало при этом поднято, поэтому автофокус может быть использован только контрастный. Возможен также смешанный режим автофокуса — при полунажатии на кнопку спуска включается фазовый режим, а после фокусировки камера вновь переключается в режим LiveView. Понятно, что подобные компромиссы заставляют конструкторов придумывать более интересные решения.

В некоторых современных аппаратах — как зеркальных (например, Canon 650D, Canon 70D), так и беззеркальных (Nikon 1, Samsung NX300) инженерам удалось совместить «фазовую» систему фокусировки с «контрастной» — датчики определения фазы встроили прямо в матрицу .

Такая «псевдо»фазовая система работает менее точно и быстро, чем настоящая, и на этом, видимо её минусы заканчиваются, и начинаются плюсы. Относительная «простота» конструкции — нет необходимости в сложных оптических и механических схемах. Вся работа ложится на плечи матрицы и процессора, а его мощность растёт все мы знаем с какой скоростью, поэтому цена этого решения будет только снижаться..

Одним из неочевидных плюсов гибридного автофокуса является отсутствие фронт- и бэкфокуса объектива, так как наводка на резкость происходит непосредственно на матрице.

Более того — очень похоже на то, что на развитие именно гибридного способа фокусировки будут брошены основные силы инженеров в ближайшие 10-15 лет, а может, и меньше. Если прогноз верен, то фактически это означает отказ от зеркального аппарата как от класса.

Начнем, пожалуй, с того, что же такое автофокус. Это система, которая обеспечивает автоматическую фокусировку объектива фотоаппарата, видеокамеры на объект (или несколько объектов) съемки. Обозначают автофокус чаще всего как AF.

Существует два режима работы автофокуса: пассивный и активный . Смысл в том, что системе требуется определить расстояние от фокальной плоскости до объекта съемки, и активный автофокус добивается этого за счет элементов, взаимодействующих с объектом съемки (ультразвуковой или инфракрасный локаторы), а пассивный не взаимодействует с самим объектом и ничего не излучает — он лишь анализирует световые пучки, попадающие в камеру.

Всю свою работу автофокус выполняет за считанные мгновения и практически без непосредственного участия самого фотографа. Данное устройство предусмотрено во всех современных фотоаппаратах и различается по своему типу. Как правило, выделяются следующие виды:

• Фазовый автофокус
• Контрастный автофокус
• Гибридный автофокус

Рассмотрим каждый из них поподробнее. Работа фазового автофокуса основывается на использовании специальных датчиков, собирающих лучи света из разрозненных фрагментов, которые поступают к ним из разных точек кадра благодаря системам зеркал (в некоторых устройствах они заменены линзами). После этого весь свет разделяется на два потока и отправляется на светочувствительный сенсор. Окончательная наводка происходит в определенный момент, когда разделенные лучи будут находится на заданном устройством датчика расстоянии. Проведя расчет необходимой дистанции, устройство само определяет каким образом нужно изменить положение линз, для того чтобы был получено изображение лучшего качества. К неопровержимым достоинствам автофокуса фазового типа можно смело отнести точность и быстроту фокусировки, особенно это важно, если вы снимаете движущуюся сцену. Большое количество датчиков буквально следит за изображением, добиваясь максимального качества. Фазовый АФ применяется в зеркальных системах.

Следующий вид фокусировки – контрастный автофокус . Его работа основана на специальных светочувствительных элементах, которые проводят исследования контраста снимаемой сцены. Точная фокусировка происходит в тот момент, когда данное изображение обретет максимально отличающуюся от фона резкость и контрастность. Для достижение лучшего результата микропроцессор подобных устройств может смещать линзы из первоначального положения. К достоинства такого типа автофокуса можно отнести простоту, достаточно маленькие размеры и отсутствие необходимости в каких-либо дополнительных датчиках. Благодаря особенностям данной системы её используют в «мыльницах», камерах современных смартфонов и т.п.

Еще один вид, заслуживающий внимание фотографа – гибридный автофокус . Изначальная мысль заключалась в том, чтобы объединить пассивный и активный АФ. Современные же разработки гибридного автофокуса основаны на комбинации фазовой и контрастной технологии. Данный тип автофокуса сегодня внедряют в беззеркальные системы, где такой АФ показывает более убедительные результаты, чем контрастный, который использовался до этого.

Материалы

Мы живем в век скоростей и высоких технологий, когда все спешат и хотят иметь все под рукой. Сегодня мы поговорим о камерах смартфонов, которые способны запечатлеть нужный кадр в нужный момент. А, поскольку мы все хотим, чтобы фотографии получались четкими, нужно кое-что выяснить про оснащение камеры. Последние несколько лет многие производители мобильных аппаратов стараются усовершенствовать технологию автофокусировки, и она заслуживает нашего пристального внимания. Давайте рассмотрим, какие существуют разновидности автоматической фокусировки, а также – какими достоинствами и недостатками обладает каждая из них.

Если коротко остановиться на том, в чем состоит основное различие между фокусом и автофокусом то здесь все просто. В данном случает речь идет о том, когда линза объектива фокусируется на определенном объекте, посредством преломления лучей благодаря чему свет собирается в одной точке. Когда все совпадает, сенсор матрицы находится в нужной точке, кадр получается детализированный и качественный. Когда фотограф фокусируется на главном объекте, настраивая объектив вручную, на фотографии делается акцент на переднем или заднем плане, в то время как остальная часть получается более размытой. Это и есть процесс фокусировки. Сегодня этот процесс значительно облегчен, поскольку за нас все может делать автоматика. Благодаря автофокусировке можно сделать четкие детализированный снимок без лишних усилий – просто наводим и щёлкаем. А, поскольку практически все современные смартфоны оснащены камерами с автоматической фокусировкой, стоит рассмотреть – каких разновидностей она бывает.

Фазовый автофокус

В основе этой технологии лежит дробление луча света, который проходит через объектив, на два потока, после чего свет попадает на светочувствительный сенсор. При этом замеряется расстояние между потоками, которые проходят через противоположные края объектива. Наводка считается окончательной, если разделенные лучи достигнут определенного расстояния, заданного датчиками. Устройство по сути само может определить, как нужно изменить положение линз, чтобы картинка получилась требуемого качества. Неопровержимым достоинством фазового автофокуса считается быстрота и точность фокусировки. Эта особенность очень важна, когда снимается движущаяся сцена. Также стоит отметить, что эта технология срабатывает быстрее, чем контрастный автофокус, о котором читайте ниже.

Тем не менее, автофокус фазового типа имеет некоторые недостатки, одним из которых можно считать сложность реализации. Для того, чтобы эта технология работала, нужна сверхточная физическая юстировка, а также скрупулезная цифровая настройка. Для хорошей реализации фазовой автоматической фокусировки требуется хорошее «железо», которым обладают не все смартфоны. К тому же, точность фазового автофокуса напрямую зависит от диафрагмы объектива, так что при недостаточном освещении эта технология не выдаст желаемого результата.

Контрастный автофокус

Работа этой технологии основана на применении специальных светочувствительных элементов, которые производят оценку контрастности кадра. Фокусировка в этом случае считается точной, когда картинка приобретает максимальную точность и контрастность по сравнению с фоном. Это решение используется в подавляющем большинстве смартфонов главным образом за счет сравнительной простоты в реализации технологии. Специальный сенсор замеряет количество света на объективе, после чего этот же сенсор должен переместить линзу пока не будет достигнут максимальный контраст. Когда достигнут максимальный контраст, значит снимаемый объект находится в фокусе. Еще раз отметим простоту использования данной технологии, для которой не требуется сложная аппаратная начинка.

Теперь добавим ложку дёгтя в эту бочку мёда, отметив некоторые недостатки, которые присущи технологии контрастного автофокуса. Сразу скажем, что это решение срабатывает несколько медленнее прочих технологий. Думает контрастный автофокус где-то в пределах секунды, в течении которой он фокусируется на снимаемом объекте. Если вы человек медлительный и никуда не спешите, то в принципе время, потраченное на фокусировку вас не будет напрягать или раздражать. Особенно, если снимаемый объект тоже никуда не спешит, улитка, например. Но, если вы двигаетесь со сверхскоростью, как супергерой Флэш, то секунда растянется для вас на целую вечность. Если вы хотели запечатлеть колибри с ее суперметаболизмом, то она за это время может просто улететь. Скорость в этой технологии страдает в основном из-за того, что оценка контрастности происходит в несколько этапов, для чего требуется некоторое время. Кроме того, контрастный автофокус лишен такой возможности, как следящая фокусировка, в сумерках или с плохой освещенностью качество фотографий вряд ли кого-то удовлетворит. Отметим, что технология контрастного автофокуса как правило применяется в смартфонах бюджетного уровня.

Лазерный автофокус

Данная технология работает за счет применения принципа лазерного дальномера, когда в функцию лазерного излучателя входит освещение снимаемого объекта, в то время как сенсор осуществляет замер расстояния до объекта с фиксацией времени, в течении которого поступает отраженный лазерный луч. Киллер фичей этой технологии можно считать затраченное время для фокусировки. В частности, лазерный автофокус способен справиться с этой задачей за 0,276 секунды. Вы уже конечно поняли, что фазовый и контрастный автофокус «нервно курят в сторонке».

Лазерный автофокус молниеносно быстрый и отлично себя зарекомендовал в условиях недостаточной освещенности. Однако, в работе с этим решением следует учитывать одну деталь – самый хороший результат можно достигнуть, только при расстоянии до снимаемого объекта в пределах 0,6 метров. А, если расстояние до объекта превышает 5 метров, то лазерный автофокус в данном случае бессилен. В таком случае вам светит только контрастный автофокус.

Если произвести разбор полётов, отметим, что при выборе смартфона в целом, а также его фотовозможностей в частности, каждый руководствуется собственными соображениями и предпочтениями. Не последнюю роль в выборе играет бюджет, который предполагается потратить. Более того, если вы фанат качественных фотографий, то камера в смартфоне в любом случае вас не удовлетворит, в таком случае нужно просто купить зеркалку.

Как работает фокус в смартфоне. Что такое фазовый автофокус в камере смартфоне? Когда использовать ручную фокусировку

Фотографии, снятые на камеру смартфона, могут быть красивыми. Мы понимаем это, глядя на красивые изображения, выложенные в сеть нашими товарищами. И только у самих все время получается что-то не то: то освещение плохое, то выдержка «подкачала», то снимок омрачается наложением всевозможных оттенков. Потом мы стараемся исправить ситуацию с помощью фильтров, но делаем только хуже. Так как же нужно фотографировать, чтобы камера смартфона Android срабатывала в самый подходящий момент?
Прежде всего, стоит отметить, что пока человек не научится фотографировать, то даже с профессиональным аппаратом качество будет ужасным, тогда как красивые снимки можно получить даже на самую простую камеру, вне зависимости от «наворотов» и количества мегапикселей.

Правило номер один: как можно реже используйте вспышку. Ее придумали для крайних случаев, когда по какой-либо причине организовать другие источники света не получается.
Лучшие снимки получаются в условиях естественного освещения. Именно так можно добиться максимальной выразительности объекта и минимального наложения посторонних оттенков.
Свет должен попадать на объект съемки, а не в объектив.
Экспозиция влияет на яркость и четкость изображения. Однако настроить ее вручную в заводское ПО Android не позволяет. Специальные приложения открывают доступ к широким настройкам, позволяют устанавливать необходимую чувствительность камеры.
Баланс белого позволяет настроить цветовую гамму будущего фото. Регулировать этот параметр и менять автоматически заданные значения можно тоже с помощью различных приложений.
Фокус. Android-смартфоны фокусируются автоматически, но при этом нужно обеспечить неподвижность камеры в момент съемки, и убедиться, что в фокусе находится именно тот объект, на котором хочется акцентировать внимание.
Композиция. Золотое правило любого уважающего свою работу фотографа – разделить пространство на 9 равных частей, и расположить объект или объекты съемки на пересечении линий, или вдоль них. При этом в настройках камеры смартфона Android обязательно есть возможность эти линии показать на экране, так что дело за малым.

Специальные приложения для фотографирования

Чтобы окончательный результат радовал вам глаз, давайте рассмотрим софт для съемки с телефона Андроид.

Google Camera – одно из наиболее адаптированных для простого пользователя приложений. Открывает доступ к многим полезным параметрам, отличаясь при этом понятным и простым интерфейсом.
Фильтров и возможностей редактировать фото здесь нет, зато в комплекте с другим ПО, как Photoshop Express, например, Google Camera показывает себя как нельзя лучше. В ее арсенале: эффект боке, или режим «Lens Blur», возможность настраивать экспозицию, при плохом освещении включается режим HDR.

Данное приложение отличается следующими преимуществами:
Сетки для кадрирования и композиции (несколько вариантов).
Ручная настройка фокуса и экспозиции.
Блокировка баланса белого перед началом съемки.
Независимая регулировка теней, яркости, цветовой температуры.
Широкое разнообразие фильтров.

Статьи и Лайфхаки

Содержание :

Современные мобильные устройства сочетают в себе множество полезных функций. Всем, кто пользуется камерой своего аппарата, полезно будет узнать, что такое автофокус в телефоне, а также что делать, если его нет.

Автофокуссировка в мобильном телефоне: что это такое

Система автоматической фокусировки, или автофокус, обеспечивает наводку на резкость в автоматическом режиме. Обычно для её обозначения используется сокращение AF.

Отметим, что автофокус является одним из наиболее используемых современных достижений в сфере фотографии. В частности, это касается съёмки видео, поскольку их фактически невозможно представить без системы автоматической наводки на резкость.

Любой, кто фотографирует или снимает видеоролики, должен уметь работать с автофокусом; при этом даже не потребуется личное вмешательство самого пользователя.

Система AF бывает более точной, чем ручная фокусировка, а потому особенно полезна для объектов, находящихся в движении. Фактически она измеряет расстояние до интересующего нас объекта, генерирует сигнал и наводит резкость, благодаря чему фотографии получаются качественными .

Итак, мы разобрались в том, что такое автофокуссировка в телефоне. Если мы выбираем себе мобильное устройство, желательно, чтобы он поддерживал такую функцию, особенно в нынешнее время.

Что делать, если в телефоне нет автофокуса

Если в нашем мобильном устройстве отсутствует AF, гарантия того, что снимки получатся качественными фактически отсутствует.

К сожалению, если автофокуса нет, его никак нельзя установить, пользуясь дополнительным программным обеспечением. Что делать в таком случае?

• Для начала можно попробовать не снимать слишком близко, поскольку резкости в данной ситуации добиться не получится.
• Также рекомендуется попробовать по возможности стабилизировать наш аппарат в процессе съёмки. Да, мы вряд ли сможем воспользоваться штативом, однако есть и другие средства стабилизации.

  К примеру, можно упереть руки, чтобы устройство не болталось при съемке, а также делать фотографии только при хорошем освещении.

• Ещё один способ – понижение разрешения нашего снимка до 2-3 мегапикселей. Несмотря на то, что фотография будет меньше, визуально она будет казаться более чёткой.

Если пользователю действительно нужно делать хорошие снимки (пусть даже любительские), рекомендуется просто приобрести недорогой цифровой фотоаппарат.

Если эта камера будет не зеркальной, он вряд ли добьётся объёмного изображения, однако фотографии и видео будут чёткими. Кроме того, у любого современного цифрового фотоаппарата есть функция автоматической фокусировки.

Потребовалось больше года, пока инновационная система автофокусировки камеры на смартфонах, после выхода в свет этой технологии с LG G3, появилась еще в 9 смартфонах на Android. Благодаря этой технологии, камере смартфона LG G3 удается быстро и точно фокусироваться на предметах места происшествия. В конце статьи вы сможете ознакомится с десятью смартфонами с лазерной автофокусировкой.

Лазерный автофокус использует небольшой лазерный излучатель, расположенный на задней части смартфона, возле камеры. После запуска камеры из датчика выходит пучок лазеров, который реагирует на предметы, как только вы наводите камеру на них. Программный алгоритм вычисляет сколько времени потребовалось лучу, чтобы дойти до предмета и вернуться, и определяет расстояние до объекта, после чего камера моментально фокусируется.

Но в этой технологии есть и недостатки. На больших расстояниях луч не может вернуться обратно. А также есть проблемы с отражающими или прозрачными предметами.

Теперь, когда вы вкратце ознакомились с технологией, вот 10 смартфонов, которые имеют лазерную автофокусировку камеры:

Этот смартфон стал первым с лазерным автофокусом в 2014 году. Технология применялась в роботах пылесосах от компании LG. Устройство имеет 5,5 дюймовый экран, с разрешением Quad HD и работает на Qualcomm Snapdragon 801 в паре с 3 Гб (в варианте с двумя SIM картами) иля 2 Гб (с одной SIM картой) оперативной памяти LPDDR. Внутренней памяти в нем 32 Гб. G3 имеет съемный аккумулятор на 3000 мАч, хорошую 13-ти мегапиксельную камеру и 2,1 Мп камеру для селфи.

2. LG G4

Потомком LG G3 является G4. Смартфон терпит изменения в дизайне, дисплее, камере и получает более совершенную начинку. Задняя крышка имеет изящные кожаные варианты. Экран обновлен и имеет более широкий цветовой охват. Основная камера имеет 16 Мп и 8 Мп фронтальная. Чипсет стал быстрее.

3. LG G4 Beat

Встречайте младшего брата G4 – LG G4 Beat. Размер экрана 5,2 дюйма и разрешение до 1080р. Камера заднего вида сокращается в два раза до 8 Мп, передняя – 5 Мп. Beat также не имеет кожи на задней крышке. Чипсет у смартфона Snapdragon 615 с 1,5 Гб оперативной памяти, 8 Гб внутренней памяти и съемным аккумулятором на 2300 мАч.

4. Nexus 5X

Данный смартфон является эталонным устройством для операционной системы Android, представленный в конце сентября 2015 года. Производителем является та же компания LG, которая выпустила в 2013 году смартфон для Google — Nexus 5, и он очень хорошо себя зарекомендовал. 5X имеет 5,2-дюймовый экран с разрешением 1080р, 12,3 Мп камеру с матрицей от Sony. Передняя камера на 5 Мп. В устройстве есть сканер отпечатка пальца для обеспечения безопасности и мобильных платежей. Процессор от Qualcomm Snapdragon 808, в паре с 2 Гб оперативной памятью. Nexus 5X безусловно имеет последнюю на 2015 год версию операционной системы Android 6.0 Зефир, хоть и производительности его не будет достаточно для самых требовательных игр.

5. Google Nexus 6P

Nexus 6P сделан компанией Huawei и представлен на той же презентации, что и предыдущий смартфон. Создан специально для операционной системы Android 6.0. Это фаблет, который имеет диагональ экрана 5,7 дюймов с разрешением 1440р. Amoled экран от Samsung работает от процессора премиум класса Qualcomm Snapdragon 810 в паре с 3 Гб оперативной памяти. Камера с лазерной автофокусировкой имеет 12,3 Мп, передняя 8 Мп. На задней панели сканер отпечатка пальцев NFC.

После выпуска One M9, HTC пошли на обновление своего героя и выпустили One M9+ Aurora Edition. Смартфон имеет Quad HD экран, процессор Media Tek Helio X10 с 8 ядрами. Оперативной памяти 3 Гб. Камера аж на 21 Мп с оптической стабилизацией изображения с помощью лазера. Дизайн всем знакомый, из полированного металла, который демонстрирует высокие стандарты компании HTC. К сожалению Оne M9+продается только в Тайване.

Данный смартфон выполнен из алюминия и поставляется с 6-ти дюймовым экраном, разрешение которого 1080р. Чипсет Snapdragon 615. Оперативной памяти 3 Гб. Камера на 13 Мп имеет двойную светодиоидную вспышку и лазерный автофокус. Передняя камера на 8 Мп. Работает R7 Plus от батареи на 4100 мАч. Телефон делает хорошие фотографии за счет хорошего программного обеспечения (в том числе). Но, к сожалению, остальные характеристики не дотягивают до того, чтобы отдавать за смартфон более 500$.

8. Meizu MX 5

MX5 от китайского производителя является самым пока амбициозным смартфоном Meizu. Имеет металлический корпус, процессор MediaTek Helio X10 Turbo с 8 ядрами, 3 Гб оперативной памяти. Задняя камера в этом устройстве имеет колоссальные 20,7 Мп и модуль с лазерным автофокусом. Камера записывает видео в разрешении 4K. Передний модуль имеет 5 Мп. Все это звучит хорошо, но есть у устройства и минусы. Дисплей не самый качественный, пользовательский интерфейс полусырой.

Второй флагманский смартфон от китайской выскочки OnePlus, предлагает хорошее сочетание дизайна и аппаратного обеспечения при умеренной, но точно не бюджетной, стоимости. Мобильник примечателен корпусом из сплава алюминия и магния и вилкой USB Type C. OnePlus Two имеет процессор Qualcomm Snapdragon 810 и 4 Гб оперативной памяти. Батарея емкостью 3300 мАч. Задняя камера на 13 Мп с лазерным автофокусом, передняя на 5 Мп.

10. Asus Zenfone 2 Laser

Единственный смартфон с лазерным автофокусом и соответствующим названием Laser. Он имеет разрешение экрана 720р, 5 дюймов и работает на чипсете Snapdragon 410 в паре с 2 Гб оперативной памяти. Тем не менее, этого достаточно для хорошей производительности. Изюминкой Asus ZenFone 2 Laser является камера на 13 Мп с лазерным автофокусом, который позволяет сфокусироваться на объекте всего за 0,3 секунды. Плюс ко всему это двухсимочник. Имеет 16 Гб встроенной памяти.

Автоматическая фокусировка является обязательной частью камеры большинства современных мобильных . Данная функция является нужной, поскольку зачастую она является единственным способом резкость снимка для получения кадра необходимого качества. И если в полноценных камерах часто существует возможность настроить фокусировку вручную, большая часть мобильных телефонов не имеет такой возможности, а потому улучшить качество снимка другими способами не получится.

Использование автофокуса

В мобильных телефонах и функция автоматической фокусировки активирована по умолчанию и используется при проведении любого снимка. Чтобы сделать фокусировку, достаточно нажать на функциональную клавишу аппарата для произведения снимка. Также многие фиксируют текущий кадр при нажатии на соответствующую сенсорного экрана. Устройство автоматически определит объект, относительно которого необходимо настроить фокус, и произведет нужный снимок.

Современные также поддерживают более полный режим автоматической фокусировки, который реализуется с использованием кнопки затвора камеры. Для произведения настройки пользователю требуется спустить клавишу приблизительно до половины. Это дает возможность камере произвести фокусировку, настройку резкости и яркости.

После срабатывания автофокуса и получения соответствующего пользователь может дожать кнопку, чтобы сработал затвор. Аналогичным образом фокусировки на сенсорных экранах – пользователю необходимо нажать и удерживать пальцем клавишу до тех пор, пока камера не настроит фокус. Отпустив палец, пользователь произведет снимок, который будет сохранен в памяти устройства.

Недостатки

Тем не менее в технологии автофокуса существуют некоторые недостатки. Зачастую автоматическая фокусировка не может определить объект, относительно которого необходимо выполнять настройки резкости. Иногда камера не способна найти несколько объектов для фокусировки, что также понижает качество снимка.

Тем не менее с выпуском каждого нового аппарата технология автоматической фокусировки совершенствуется и ее функционирование улучшается, что позволяет хорошие и качественные кадры. Также некоторые современные устройства оборудованы настройкой параметров ручного фокуса, что позволит решить данные проблемы при произведении некоторых снимков.

Авто обеспечивает автоматическую наводку объектива в кадре и настройку резкости. Режимы автофокуса на большинстве камер одинаковы, как и принцип работы. Данная функция имеет различные настройки, которые позволяют фотографу настроить камеру под съемку практически любых фотографий.

Инструкция

Для включения режима автофокуса на многих профессиональных и полупрофессиональных камерах используется специальный переключатель, который может быть установлен в двух режимах: AF или M. AF – стандартное сокращение для названия функции автофокуса, а M включает режим ручной настройки резкости. Если на камере данный переключатель отсутствует, значит выбор режима осуществляется через соответствующий пункт меню. Если вы не можете найти данную функцию, воспользуйтесь инструкцией для фотоаппарата, которая обычно поставляется в комплекте.

На некоторых камерах автофокус также имеет различные режимы. AF-A отвечает за полностью автоматическую регулировку резкости кадра. Камера автоматически определяет объект, на котором необходимо произвести фокусировку. Данная функция хорошо подходит для большинства кадров.

Автофокус — одно из самых полезных достижений современной фотографии. Большинство современных систем видеонаблюдения невозможно представить без автофокуса. Научиться контролировать эту технологию — вот один из важнейших навыков любого фотографа.

Что такое автофокус?

Для начала неплохо бы ответить на другой вопрос. Что такое фокус? В фотографии это понятие центральное, оно относится к изображению с высокой четкостью, самобытностью, какими-то мелкими деталями. Достижение точной фокусировки — вот к чему фотографы обычно стремятся.

Имея в руках камеру, как систему с совершенным зрением, мы видим объектом свое интереса — отображение с идеальной детализацией. Так же, как и при плохом зрении, при плохой фокусировке мир кажется размытым. К счастью, в отличие от наших глаз, фокус объектива можно отрегулировать так, чтобы получить желаемое четким, однако, это не просто и даже не всегда возможно. Тут на помощь приходит автофокус.

По сути своей автофокус — это любая технология, которая автоматически (без вмешательства фотографа) изменяет фокусное расстояние объектива. Эта функция может быть более точной, чем «глазной» контроль и ручная фокусировка, и может быть использована, чтобы улучшить фокусировку на движущихся объектов, которые наши глаза и рефлексы пытаются отслеживать изо всех сил.

Использование автофокуса

Большинство людей уже знакомы с автофокусом. Он существует почти на всех современных фотокамерах, от передовых форматов Hasselblads до обычных смартфонов. , и почти всегда фокус настроен по умолчанию. Проще говоря, нет автофокуса — нет уверенности в том, что вы делаете.

Вам не кажется странным, что после покупки причудливой DSLR, автофокус кажется вам менее гибким, чем на телефоне? У смартфонов все просто, нажимаешь кнопку пальцем, получаешь миленькую картинку, и все, что попало в кадр, видно предельно ясно. Какой хороший трюк.

Это экран видоискателя камеры D3100, которая имеет 11-точечную систему автофокусировки. Более продвинуты камеры в настоящее время работают аж до 61-ой точки автофокуса.

Глядя на DSLR, думаешь, ну что за нервотрепка, ограничиваться числом точек в видоискателе! Не вдаваясь в лишние подробности, скажем так, зеркалки используют другой метод автофокусировки, нежели цифромыльницы и смартфоны, для которых не особенно нужно обрабатывать то, что видит объектив.

Это может показаться на первый взгляд недостатком, но такой режим автофокусировки — быстрее и точнее. В данной статье мы уделим особое внимание системе автофокуса на цифровых зеркальных камерах вместо смартфонов (кто хотел прочитать про айфон, забейте его в гугле).

Теперь, когда мы знаем, что мы полагаемся на неподвижные точки, пришло время узнать о двух ключевых проблемах. Как выбрать верный момент и что произойдет, если фокус не остановится на объекте, который нам нужен?

Автофокус vs. Ручная фокусировка

Во-первых, мы должны посмотреть, что за режим выбран в меню. Большинство режимов принадлежат к так называемым — «авторежимам-сценам», где настройки камеры меняются в зависимости от выбранного вами типа съемки. Естественно, эти режимы предполагают автофокусировку (есть, конечно, исключения, такие, как режим макро).

Например, у DSLR-камеры основной режим — это автофокус. Когда вы нажимаете на кнопку спуска затвора, вы как бы даете сигнал к выделению определенных точек на видеоискателе. Эти точки фокусировки — отражение того, как камера видит объект. Если это не то, что вы пытались снять — значит, вам не повезло.

Для того, чтобы самостоятельно управлять автофокусировкой на DSLR, нужно использовать один из «ручных» режимов (P, A/AV, S/Tv или M). В этих режимах точку фокусировки можно выбрать вручную. Точность фокусировки варьируется от модели к модели. Но обычно зеркалки в этом похожи. «Ручной» режим поможет вам, если вы хотите получить контроль над съемкой в полной мере.

Конечно, можно поступать и иначе, но большинство фотографов придерживаются этого метода. Чтобы сфокусироваться на предметах, находящихся в центре, вы должны быть внимательны. Это самый простой способ получить изображение в фокусе, достичь его можно за три шага.

Шаг 1.

Режим фокусировки — One Shot . Установите точку фокусировки в центр видоискателя. Средняя точка автофокуса совпадет с ней, и изображение выйдет гораздо четче.

Шаг 2.

Точка должна быть непосредственно на вашем объекте, нажмите кнопку затвора наполовину для, так называемой, предварительной фокусировки. Как только это будет сделано, AF LOCK вашей камеры будет четко «видеть», что вы хотите снять, какое фокусное расстояние до объекта, и запомнит это, даже если вы переместите камеру.

Шаг 3.

С фокусным расстоянием определились, теперь у вас полная свобода в кадре. Обычно неподвижные предметы довольно скучны для фото, но когда вы будете довольны композицией, нажмите кнопку спуска до конца.

Мы используем центральную кнопку на автофокусе, чтобы сфокусироваться на объекте в первый раз, потом, после AF фиксации, можно свободно творить. Это и называется предварительной фокусировкой.

Выбирайте точку фокусировки вручную.

Это большая редкость, чтобы точка фокуса была именно там, где вы пожелаете, даже с новыми 51-точечными системами. Так что, если у нас есть возможность изменять композицию после предварительной фокусировки, какой смысл в дополнительных точках?

Первая причина в том, что могут быть случаи, когда физически невозможно изменить композицию. В то время, как метод «сфокусируйся и твори» отлично подходит для большинства ситуаций, бывают случаи, когда нужно наиболее точное фокусирование, и никакое «на глаз» не может быть уместным.

В таких ситуациях, наличие гибкой системы автофокуса с множеством точек становится очень полезным.

Основная цель таких систем, однако, вовсе не экономия времени. Цель заключается скорее в том, чтобы дать фотографу возможность снимать движущиеся объекты. Особенно важно это для съемок дикой природы и спортивных фотографов, для них умение правильное использовать автофокус решает, как и для всех, кто снимает динамичные объекты.

Допустим, вы хотите сделать фотографию бегущего ребенка. К тому времени, как вы настроите фокус, ребенок уже давно убежит (забудьте о попытках сменить композицию после предварительной фокусировки в таком случае).

Даже с очень быстрым автофокусом современных систем, нет такого способа, чтобы сделать более одного кадра за раз без изменения фокусной парадигмы. Как можно использовать высокую скорость съемки, чтобы потом выбирать один из последовательных кадров?

Большинство DSLR-камер поддерживают в дополнение к вышеупомянутой функции одноразовой автофокусировки очень мощную функцию — непрерывный автофокус (AF-C в Nikon и AL Servo в Canon).

Как это работает вообще, что сразу после того, как система была сосредоточена на первом кадре, будет отслеживаться движение объекта, и более того — будет выбран автоматический фокус почти сразу!

Это будет продолжаться до тех пор, пока кнопка затвора нажата до половины и удерживается. Во время использования камера будет регулировать объектив для поддержания внимания к объекту, предсказывая, как объект будет использовать свою скорость.

Таким образом, можно сделать серию фотографий в быстрой последовательности, не беспокоясь о фокусе, и максимизировать вероятность сделать лучший кадр.

Совет, который для меня был самым важным, когда я учился снимать на автофокусе. Поскольку автофокус делается с помощью датчиков, которые определяют его, это работает хорошо только тогда, когда точка фокусировки находится с каким-то контрастом!

Например, когда я ставлю точку автофокусировки к краю объекта, акцент делается мгновенно и очень точно. Но если я пытаюсь направить его к середине объекта, где тон и цвет постоянны, датчик не может определить насколько резко видит это.

Подумайте об этом, датчик имеет в распоряжении только информацию, с помощью которой определяет фокус. Это как если бы вы, глядя через соломинку, пытались определись, идеальное у вас зрение или нет. Это возможно лишь тогда, когда вы видите края объектов, а не когда вокруг лишь белая стена.

Чтобы сделать повторно использовать выбранный ранее фокус, вы можете посмотреть, что было, когда я пытался сфокусироваться на двух различных точках напрямую. Левое изображение будет точнее, так как есть резкий контраст между флешкой и фоном. Правое — не будет столь точным, потому как контраст не такой сильный. (Вообще, камера не позволит вам сделать снимок, пока датчики не будут уверены в том, что фокус найден).

Большинство цифровых зеркальных камер имеют подсветку для AF, его можно включать в некоторых моделях. Это помогает сфокусироваться в темноте. Если все черное вокруг, камера сталкивается с той же проблемой, что и в совете №1, датчик понятия не имеет, что в фокусе, а что нет. Помните, однако, что нельзя включать этот режим в тех местах, где запрещена съемка со вспышкой.

Как может показаться, это решение большинства проблем, отдал деньги — получил простой способ улучшить автофокус. Быстрый — то есть имеющий максимальную диафрагму (меньшее диафрагменное число, например, f/1/.8), то есть объектив имеет большее отверстие.

Когда камера пытается автофокусироваться, она всегда максимально открывает диафрагму, чтобы впустить как можно больше света, в соответствии с настройками, конечно. Чем больше у объектива потенциал максимального раскрытия диафрагмы, тем легче будет осуществляться процесс автофокусировки.

В самом деле, при использовании зеркалок низкого уровня с небольшими отверстиями, как например, объективы f/5.6, обычно китовые, автофокус не будет работать ни в каких точках, кроме центра, даже камеры про-класса могут справиться лишь с объективами большого потенциала максимального раскрытия диафрагмы.

от контрастного до Dual Pixel / Хабр

Привет, Гиктаймс! При съемке на смартфон (да и не только) очень важно, чтобы фотографии получались четкими и ясными. Для этого объект снимка должен быть в фокусе до того, как вы нажмете на кнопку «Сделать фото». В последнее время многие производители смартфонов работают над улучшением технологий автоматической фокусировки, и сегодня мы рассмотрим плюсы и минусы каждой, и чем они отличаются. Как обычно все подробности под катом.

При выборе камерофона многие уделяют внимание количеству мегапикселей — мол, у кого их больше, тот и круче. Однако зачастую важнее и полезнее взглянуть на другие факторы, которые оказывают не менее серьезное влияние на качество фотографий. Среди них — тип автофокуса камеры смартфона. В эту область сейчас активно погрузились Apple, Samsung, LG и другие производители, причем многим действительно удалось значительно продвинуться вперед.

Что такое автофокус, и почему он нам нужен?

При помощи системы автоматической фокусировки камеры объектив настраивается таким образом, чтобы сфокусироваться непосредственно на объекте, обеспечивая тем самым разницу между четким снимком и упущенной возможностью.

Упрощенно принцип работы камеры состоит в том, что лучи света отражаются от фотографируемых объектов и затем попадают на сенсор, который преобразовывает поток фотонов в поток электронов. После этого ток преобразовывается в набор битов, данные обрабатываются и записываются в память камеры. Особой популярностью у производителей смартфонов сейчас пользуются CMOS-сенсоры, которые преобразуют заряд в напряжение прямо в пикселе, обеспечивая впоследствии прямой доступ к содержимому произвольного пикселя.

В теории все работает так: линзы фокусируют свет на сенсоре, сенсор затем создает цифровую фотографию.

В реальности же все происходит не так просто. Угол входящих лучшей света зависит от дистанции, на которой находится фотографируемый объект. На диаграмме ниже продемонстрированы линзы, фокусирующие лучи света на голубом объекте: зеленый и красный объект оказываются не в фокусе и будут размыты на финальном снимке. Если мы хотим сфокусироваться на зеленом или красном объекте, необходимо изменить дистанцию между линзами и сенсором.

На заре камерофоностроения большинство устройств имели фиксированный фокус. В современных же смартфонах предусмотрена возможность регулировать расстояние между линзами и сенсором. Поэтому вы получаете качественные детализированные снимки. Сейчас для реализации автофокуса в смартфонах в основном используют три метода: контрастный, фазовый и лазерный.

Контрастный автофокус

Контрастный автофокус относится к пассивному виду автофокуса. До сих пор это решение применяется в большинстве смартфонов — во многом потому, что является одним из самых простых. При помощи сенсора происходит замер количества света на объекте, после этого он же перемещает линзу в зависимости от контраста. Если контраст максимальный, то и объект съемки находится в фокусе.

Вообще, контрастный автофокус вполне неплохо справляется со своей задачей и имеет большой жирный плюс — он довольно прост и не требует какого-то сложного «железа» для своей работы.

Но есть у него и несколько недостатков. В частности, контрастный автофокус работает медленнее остальных — обычно ему требуется около секунды, чтобы сфокусироваться на объекте. За это время вы можете перехотеть делать снимок, или момент будет упущен, если хотели заснять, к примеру, быстро движущийся объект. Это происходит из-за того, что львиную долю времени занимает процесс «сдвиг точки фокусировки/линз объектива — оценка контрастности — сдвиг — оценка контрастности». Кроме того, у контрастного автофокуса отсутствует возможность следящей фокусировки, да и в условиях плохого освещения он вряд ли вас впечатлит. Поэтому данный тип автофокуса на сегодняшний день используется преимущественно в бюджетных смартфонах, таких как Lenovo A536, ASUS Zenfone Go и других.

Фазовый автофокус: быстрая и продвинутая альтернатива

Одним из первопроходцев здесь была компания Samsung, которая позаимствовала технологию у цифровых зеркальных фотокамер и оснастила фазовым автофокусом свой смартфон Galaxy S5. Суть в том, в данном случае применяются специальные датчики — они ловят проходящий световой поток от разных точек изображения, используя линзы и зеркала. Внутри датчика происходит деление света на две части, каждая из которых попадает на сверхчувствительный сенсор. Расстояние между потоками света измеряется датчиком, после чего он сам определяет, насколько нужно сдвинуть линзу для точной фокусировки. Так, например, Samsung Galaxy S5 требуется всего 0,3 секунды, чтобы сфокусироваться на объекте.

Визуально принцип работы фазового автофокуса представлен ниже.

Первое и главное преимущество фазового автофокуса — он намного быстрее контрастного, это просто must have для съемки движущихся объектов. Кроме того, камера может оценивать движение объекта при помощи датчиков, отсюда получаем возможность следящего автофокуса.

Но есть и минусы. Фазовый автофокус, как и контрастный, также не очень хорошо справляется со своими задачами в условиях недостаточного освещения. Также для него необходимо более мощное «железо», поэтому он, как правило, доступен в смартфонах сегмента high-end. Среди них Huawei Honor 7, Sony Xperia M5 и Samsung Galaxy Note 5, которые, кстати, можно найти в М. Видео.

Одни производители пошли дальше и решили использовать в смартфонах лазерный автофокус (об этом чуть позже), другие же активно занялись совершенствованием технологии фазового автофокуса. Так, например, Apple в своем iPhone 6s и iPhone 6s Plus использует так называемые «фокусные пиксели» — суть в том, что технология использует часть пикселей в качестве фазового сенсора, и съемка на смартфоны от Apple получается действительно быстрой. По сути это тот же самый фазовый автофокус, здесь уже надо отдать должное маркетологам.

А вот технология Dual Pixel, которую компания Samsung применяет в своих смартфонах Galaxy S7 и Galaxy S7 Edge, действительно отличается от фазовой фокусировки в камерах других смартфонов. Она хоть и является разновидностью фазового автофокуса, но все же имеет некоторые отличия и тонкости. В смартфонах фазовый автофокус несколько ограничен — чтобы присвоить каждому пикселю фокусный сенсор, нужно сильно его уменьшить, отсюда получим шумы и нечеткость фотографий. Обычно датчиками оснащают около 10 % светочувствительных точек, некоторые производители, впрочем, не выходят и за 5 %.

В Dual Pixel же каждый пиксель оснащен отдельным датчиком из-за увеличения размеров пикселей. Процессор обрабатывает показания каждого пикселя, но делает это настолько быстро, что автофокусировка все равно занимает десятые доли секунды. В Samsung говорят, что технология Dual Pixel подобна фокусировке при помощи человеческого глаза, но это опять же маркетинговый ход.

Тем не менее надо признать инновационность данного подхода к фазовому автофокусу в современных смартфонах. Сейчас это настоящий эксклюзив для Galaxy S7 и Galaxy S7 Edge.

Лазерный автофокус: самый активный

Как и фазовый, лазерный автофокус относится к активному типу автофокуса. Этим направлением долгое время занималась компания LG, которая сперва реализовала лазерный автофокус в своем смартфоне G3. В основе работы технологии лежит принцип лазерного дальномера: лазерный излучатель освещает объект, а сенсор замеряет расстояние до него и время поступления отраженного лазерного луча.

Одно из главных преимуществ данного автофокуса — время. Как говорят в LG, весь процесс автофокусировки при помощи лазера занимает 0,276 секунды. Значительно быстрее контрастного автофокуса и немного пошустрее, чем фазовый.

Очевидный плюс лазерного автофокуса — он невероятно быстрый и хорошо отрабатывает в условиях недостаточного освещения. Но работает он только на определенной дистанции — самый лучший эффект достигается, если расстояние от смартфона до объекта составляет менее 0,6 метра. А после пяти метров — привет, контрастный автофокус.

Лазерным автофокусом оснащены преимущественно смартфоны LG — к примеру, LG G4. Но есть и исключения: тот же One Plus 2 или Asus Zenfone 2 Laser. Впрочем, у последнего все ясно из названия, да и цена привлекательная для такого набора возможностей.

Двойная камера: смело, но не всем понятно

В какой-то момент производители поняли, что надо бы сделать что-нибудь диковинное, за пределами фазового или лазерного автофокуса. Так на свет появились двойные камеры: для получения четких снимков используется не один, а сразу два объектива. В то время, как одна камера с фиксированным фокусом получает снимок удаленных предметов, другая фокусируется на объектах, которые расположены рядом.

Важное преимущество двойной камеры — возможность быстро сделать снимок, а фокус сделать потом, прямо как в камере Lytro. Но если говорить о более аккуратном фокусе, здесь двойная камера явно проигрывает фазовому фокусу.

Пока что не очень много смартфонов на рынке доступны с двойной камерой — это устройства от HTC (например,

One M9+

), Honor 6 Plus и другие. Ходят слухи, что и Apple в своем новом iPhone решится на использование двойной камеры.

Технология инфракрасного автофокуса, которую компания Lenovo показала на MWC в прошлом году, работает по сути как лазерный автофокус, но по скорости он примерно в два раза быстрее контрастного. Протестировать её можно на примере Lenovo Vibe Shot.

Что же выбрать?

Поскольку смартфон каждый выбирает под свои нужды, сложно посоветовать что-то такое, что подойдет сразу всем. Кто-то в восторге от настраиваемого после съемки автофокуса у Huawei, другие считают оптимальным Dual Pixel. Если брать в целом, на данный момент фазовый автофокус является верным решением для большинства флагманов, и производители нам с вами постоянно это доказывают.

Как работает автофокус в камере смартфона?

   Контрастный автофокус
   Принцип работы данной технологии заключается в постоянном считывании и анализе изображения, полученного с матрицы. Отвечает за это микропроцессор, главной задачей которого является перемещение объектива в поисках зоны с наибольшим контрастом. Нахождение такой зоны и является «попаданием в фокус». Основной недостаток контрастного автофокуса — это его медлительность. Микропроцессор может сделать вывод о наивысшем уровне контраста лишь после анализа всего изображения и возвращения объектива обратно, на что требуется некоторое время.

   Данный тип автофокуса на сегодняшний день используется преимущественно в бюджетных смартфонах.

   Лазерный автофокус
   Смартфон, оснащенный лазерным автофокусом излучает тончайший луч света, который отражается от всевозможных поверхностей и возвращается обратно. Смартфон высчитывает время, потраченное лазером на путь туда-обратно, умножает результат на скорость света и делит все это на 2. Полученный результат и будет расстоянием до объекта, благодаря чему и удаётся сфокусироваться.

   Лазерный автофокус имеет высокую точность вычисления и скорость работы. Но есть в данном способе фокусировки и недостатки. Все дело в том, что крохотные размеры луча являются причиной неэффективности его работы на больших расстояниях или на открытом пространстве. Поэтому производители смартфонов совмещают в своих устройствах контрастный и лазерный автофокус. Во время запуска камеры смартфон излучает луч света, чтобы проверить, есть ли поблизости какие-либо предметы. В случае их отсутствия камера смартфона переходит на использование контрастного автофокус.

   Фазовый автофокус
   Третий тип автофокуса называется фазовым. Для его реализации предусмотрены дополнительные датчики, которые позволяют  получить камере смартфона больше данных для настройки фокуса.

   Главное преимущество фазового автофокуса состоит в том, что он намного быстрее контрастного автофокуса. Это существенно облегчает съемку движущихся объектов. При использовании фазового автофокуса камера может оценивать движение объекта при помощи датчиков и удерживать в фокусе постоянно перемещающийся объект (т.н. следящий автофокус).

   Но есть и здесь не обходится без минусов. Фазовый автофокус, как и контрастный, не очень хорошо справляется со своими задачами в условиях плохого освещения. Также, для использования фазового автофокуса в смартфоне необходима мощная аппаратная начинка, поэтому он, как правило, доступен в достаточно дорогих смартфонах.

   Стоит отметить, что фазовый автофокус, хотя и быстрее контрастного, он все равно далек по этому показателю от лазерного. Некоторые производители в настоящее время занимаются совершенствованием технологии фазового автофокуса, что позволит приблизить скорость его работы к лазерному аналогу. Например, в смартфонах  iPhone XS и iPhone XS Max компания Apple использует так называемые «фокусные пиксели». Суть данной технологии состоит в том, что при съемке часть пикселей задействуется в качестве фазового сенсора. Съемка на новейшие смартфоны от Apple получается действительно быстрой.

   Dual Pixel
   В топовых смартфонах южнокорейской компании Samsung используется система Dual Pixel. Ранее в смартфонах Samsung использовался фазовый автофокус, теперь же инженеры компании решили, что скорости фазового автофокуса недостаточно. Разработчики из Южной Кореи внедрили в каждый пиксель матрицы по два специальных фотодиода. Ранее в фазовом автофокусе фотодиоды использовались не в каждом пикселе, а если и использовались, то лишь один к одному пикселю. С системой Dual Pixel для автофокусировки используются все пиксели матрицы, что позволяет существенно повысить скорость и качество фокусировки.

   На данный момент фазовый автофокус является наиболее верным решением для большинства флагманских смартфонов ведущих производителей.

Фокусировка в телефоне как работает. Как работает автофокус камеры

Эволюция мобильного автофокуса:
от контрастного до Dual Pixel

При съёмке на смартфон очень важно, чтобы фотографии получались чёткими. Для этого объект съёмки должен оказаться в фокусе до того, как вы нажмёте на кнопку «Сделать фото». В последнее время целый ряд производителей работает над улучшением технологий автоматической фокусировки, и сегодня мы рассмотрим, чем они отличаются друг от друга.

При выборе камерофона многие уделяют внимание количеству мегапикселей – мол, у кого их больше, тот и круче. Однако зачастую важнее и полезнее взглянуть на другие факторы, которые оказывают не менее серьёзное влияние на качество фотографий. Среди них – тип автофокуса камеры. В эту область сейчас активно устремились Apple, Samsung, LG и другие производители, причём многим действительно удалось значительно продвинуться вперёд.

Что такое автофокус, и почему он нам нужен?

Система автоматической фокусировки настраивает объектив таким образом, чтобы сфокусироваться непосредственно на объекте съёмки, обеспечивая тем самым разницу между чётким снимком и упущенной возможностью.

Упрощённо принцип работы камеры состоит в том, что лучи света отражаются от фотографируемых объектов и затем попадают на сенсор, который преобразует поток фотонов в поток электронов. После этого ток переводится в набор битов, данные обрабатываются и записываются в память камеры. Особой популярностью у производителей смартфонов сейчас пользуются CMOS-сенсоры, которые преобразуют заряд в напряжение прямо в пикселе, обеспечивая впоследствии прямой доступ к содержимому произвольного пикселя.

В теории всё работает так: линзы фокусируют свет на сенсоре, сенсор затем создаёт цифровую фотографию. В реальности же всё происходит не так просто. Угол входящих лучей света зависит от дистанции, на которой находится фотографируемый объект. На диаграмме слева продемонстрированы линзы, фокусирующие световые лучи на голубом объекте: зелёный и красный объекты оказываются не в фокусе и будут размыты на финальном снимке. Если мы хотим сфокусироваться на зелёном или красном объектах, необходимо изменить дистанцию между линзами и сенсором.

На заре камерофоностроения большинство устройств имели фиксированный фокус. В современных же смартфонах предусмотрена возможность регулировать расстояние между линзами и сенсором. Поэтому вы получаете качественные детализированные снимки. Сейчас для реализации автофокуса в смартфонах в основном используют три метода: контрастный, фазовый и лазерный.

Контрастный автофокус

Контрастный автофокус относится к пассивному типу автофокусов. До сих пор это решение применяется в большинстве смартфонов – во многом потому, что оно одно из самых простых. При помощи сенсора происходит замер количества света на объекте, после этого он же перемещает линзу в зависимости от контраста. Если контраст максимальный, то и объект съёмки находится в фокусе.

Вообще, контрастный автофокус вполне неплохо справляется со своей задачей и обладает весомым преимуществом – он довольно прост и не требует какого-то сложного «железа».

Но есть у него и несколько недостатков. В частности, контрастный автофокус работает медленнее остальных – обычно ему требуется около секунды, чтобы сфокусироваться на объекте. За это время вы можете передумать делать снимок, или, допустим, если вы хотели запечатлеть быстро движущийся объект, момент будет упущен. Это происходит из-за того, что львиную долю времени занимает процесс «сдвиг точки фокусировки/линз объектива – оценка контрастности – сдвиг – оценка контрастности». Кроме того, у контрастного автофокуса отсутствует возможность следящей фокусировки, да и в условиях плохого освещения он вряд ли вас впечатлит. Поэтому данный тип автофокусов на сегодняшний день используется преимущественно в бюджетных смартфонах, таких как Lenovo A536 , ASUS Zenfone Go и других.

Фазовый автофокус: быстрая и продвинутая альтернатива

Одним из первопроходцев здесь была компания Samsung, которая позаимствовала технологию у цифровых зеркальных фотокамер и оснастила фазовым автофокусом свой смартфон Galaxy S5. Суть в том, что в данном случае применяются специальные датчики – они ловят проходящий световой поток от разных точек изображения, используя линзы и зеркала. Внутри датчика происходит деление света на две части, каждая из которых попадает на сверхчувствительный сенсор. Расстояние между потоками света измеряется датчиком, после чего он сам определяет, насколько нужно сдвинуть линзу для точной фокусировки. Так, например, Samsung Galaxy S5 требуется всего 0,3 секунды, чтобы сфокусироваться на объекте.

Первое и главное преимущество фазового автофокуса – он намного быстрее контрастного, это просто must have для съёмки движущихся объектов. Кроме того, камера может оценивать движение объекта при помощи датчиков, отсюда получаем возможность следящего автофокуса.

Но есть и минусы. Фазовый автофокус, как и контрастный, не очень хорошо справляется со своими задачами в условиях недостаточного освещения. Также для него необходимо более мощное «железо», поэтому он, как правило, доступен в смартфонах верхнего сегмента. Среди них, например, Huawei Honor 7 , Sony Xperia M5 и Samsung Galaxy Note 5 .

Одни производители пошли дальше и решили использовать в смартфонах лазерный автофокус (об этом чуть позже), другие же активно занялись совершенствованием технологии фазового автофокуса. Так, например, Apple в своём iPhone 6s и iPhone 6s Plus использует так называемые «фокусные пиксели»: суть в том, что технология задействует часть пикселей в качестве фазового сенсора, и съёмка на смартфоны от Apple получается действительно быстрой.

А вот технология Dual Pixel, которую компания Samsung применяет в своих смартфонах Galaxy S7 и Galaxy S7 Edge , действительно отличается от стандартной фазовой фокусировки. Она хоть и является разновидностью фазового автофокуса, но всё же имеет некоторые отличия и тонкости. В смартфонах фазовый автофокус несколько ограничен в возможностях – чтобы присвоить каждому пикселю фокусный сенсор, нужно сильно его уменьшить, отсюда получим шумы и нечёткость фотографий. Обычно датчиками оснащают около 10% светочувствительных точек, некоторые производители, впрочем, не выходят и за рамки 5%.

В Dual Pixel же каждый пиксель оснащён отдельным датчиком из-за увеличения размеров пикселей. Процессор обрабатывает показания каждого пикселя, но делает это настолько быстро, что автофокусировка всё равно занимает десятые доли секунды. В Samsung говорят, что технология Dual Pixel подобна фокусировке при помощи человеческого глаза, но это скорее метафора. Тем не менее надо признать инновационность данного подхода к фазовому автофокусу. Сейчас это настоящий эксклюзив для Galaxy S7 и Galaxy S7 Edge .

Лазерный автофокус: самый активный

Как и фазовый, лазерный автофокус относится к активному типу автофокусов. Этим направлением долгое время занималась компания LG, которая сперва реализовала лазерный автофокус в своём смартфоне G3. В основе работы технологии лежит принцип лазерного дальномера: лазерный излучатель освещает объект, а сенсор замеряет время поступления отражённого лазерного луча, определяя расстояние до объекта.

Одно из главных преимуществ такого автофокуса – время. Как говорят в LG, весь процесс автофокусировки при помощи лазера занимает 0,276 секунды. Значительно быстрее контрастного автофокуса и немного шустрее, чем фазовый.

Очевидный плюс лазерного автофокуса – он невероятно быстрый и хорошо справляется со своими задачами в условиях недостаточного освещения. Но работает он только на определённой дистанции – самый лучший эффект достигается, если расстояние от смартфона до объекта составляет менее 0,6 метра. А после пяти метров – привет, контрастный автофокус.

Потребовалось больше года, пока инновационная система автофокусировки камеры на смартфонах, после выхода в свет этой технологии с LG G3, появилась еще в 9 смартфонах на Android. Благодаря этой технологии, камере смартфона LG G3 удается быстро и точно фокусироваться на предметах места происшествия. В конце статьи вы сможете ознакомится с десятью смартфонами с лазерной автофокусировкой.

Лазерный автофокус использует небольшой лазерный излучатель, расположенный на задней части смартфона, возле камеры. После запуска камеры из датчика выходит пучок лазеров, который реагирует на предметы, как только вы наводите камеру на них. Программный алгоритм вычисляет сколько времени потребовалось лучу, чтобы дойти до предмета и вернуться, и определяет расстояние до объекта, после чего камера моментально фокусируется.

Но в этой технологии есть и недостатки. На больших расстояниях луч не может вернуться обратно. А также есть проблемы с отражающими или прозрачными предметами.

Теперь, когда вы вкратце ознакомились с технологией, вот 10 смартфонов, которые имеют лазерную автофокусировку камеры:

Этот смартфон стал первым с лазерным автофокусом в 2014 году. Технология применялась в роботах пылесосах от компании LG. Устройство имеет 5,5 дюймовый экран, с разрешением Quad HD и работает на Qualcomm Snapdragon 801 в паре с 3 Гб (в варианте с двумя SIM картами) иля 2 Гб (с одной SIM картой) оперативной памяти LPDDR. Внутренней памяти в нем 32 Гб. G3 имеет съемный аккумулятор на 3000 мАч, хорошую 13-ти мегапиксельную камеру и 2,1 Мп камеру для селфи.

2. LG G4

Потомком LG G3 является G4. Смартфон терпит изменения в дизайне, дисплее, камере и получает более совершенную начинку. Задняя крышка имеет изящные кожаные варианты. Экран обновлен и имеет более широкий цветовой охват. Основная камера имеет 16 Мп и 8 Мп фронтальная. Чипсет стал быстрее.

3. LG G4 Beat

Встречайте младшего брата G4 – LG G4 Beat. Размер экрана 5,2 дюйма и разрешение до 1080р. Камера заднего вида сокращается в два раза до 8 Мп, передняя – 5 Мп. Beat также не имеет кожи на задней крышке. Чипсет у смартфона Snapdragon 615 с 1,5 Гб оперативной памяти, 8 Гб внутренней памяти и съемным аккумулятором на 2300 мАч.

4. Nexus 5X

Данный смартфон является эталонным устройством для операционной системы Android, представленный в конце сентября 2015 года. Производителем является та же компания LG, которая выпустила в 2013 году смартфон для Google — Nexus 5, и он очень хорошо себя зарекомендовал. 5X имеет 5,2-дюймовый экран с разрешением 1080р, 12,3 Мп камеру с матрицей от Sony. Передняя камера на 5 Мп. В устройстве есть сканер отпечатка пальца для обеспечения безопасности и мобильных платежей. Процессор от Qualcomm Snapdragon 808, в паре с 2 Гб оперативной памятью. Nexus 5X безусловно имеет последнюю на 2015 год версию операционной системы Android 6. 0 Зефир, хоть и производительности его не будет достаточно для самых требовательных игр.

5. Google Nexus 6P

Nexus 6P сделан компанией Huawei и представлен на той же презентации, что и предыдущий смартфон. Создан специально для операционной системы Android 6.0. Это фаблет, который имеет диагональ экрана 5,7 дюймов с разрешением 1440р. Amoled экран от Samsung работает от процессора премиум класса Qualcomm Snapdragon 810 в паре с 3 Гб оперативной памяти. Камера с лазерной автофокусировкой имеет 12,3 Мп, передняя 8 Мп. На задней панели сканер отпечатка пальцев NFC.

После выпуска One M9, HTC пошли на обновление своего героя и выпустили One M9+ Aurora Edition. Смартфон имеет Quad HD экран, процессор Media Tek Helio X10 с 8 ядрами. Оперативной памяти 3 Гб. Камера аж на 21 Мп с оптической стабилизацией изображения с помощью лазера. Дизайн всем знакомый, из полированного металла, который демонстрирует высокие стандарты компании HTC. К сожалению Оne M9+продается только в Тайване.

Данный смартфон выполнен из алюминия и поставляется с 6-ти дюймовым экраном, разрешение которого 1080р. Чипсет Snapdragon 615. Оперативной памяти 3 Гб. Камера на 13 Мп имеет двойную светодиоидную вспышку и лазерный автофокус. Передняя камера на 8 Мп. Работает R7 Plus от батареи на 4100 мАч. Телефон делает хорошие фотографии за счет хорошего программного обеспечения (в том числе). Но, к сожалению, остальные характеристики не дотягивают до того, чтобы отдавать за смартфон более 500$.

8. Meizu MX 5

MX5 от китайского производителя является самым пока амбициозным смартфоном Meizu. Имеет металлический корпус, процессор MediaTek Helio X10 Turbo с 8 ядрами, 3 Гб оперативной памяти. Задняя камера в этом устройстве имеет колоссальные 20,7 Мп и модуль с лазерным автофокусом. Камера записывает видео в разрешении 4K. Передний модуль имеет 5 Мп. Все это звучит хорошо, но есть у устройства и минусы. Дисплей не самый качественный, пользовательский интерфейс полусырой.

Второй флагманский смартфон от китайской выскочки OnePlus, предлагает хорошее сочетание дизайна и аппаратного обеспечения при умеренной, но точно не бюджетной, стоимости. Мобильник примечателен корпусом из сплава алюминия и магния и вилкой USB Type C. OnePlus Two имеет процессор Qualcomm Snapdragon 810 и 4 Гб оперативной памяти. Батарея емкостью 3300 мАч. Задняя камера на 13 Мп с лазерным автофокусом, передняя на 5 Мп.

10. Asus Zenfone 2 Laser

Единственный смартфон с лазерным автофокусом и соответствующим названием Laser. Он имеет разрешение экрана 720р, 5 дюймов и работает на чипсете Snapdragon 410 в паре с 2 Гб оперативной памяти. Тем не менее, этого достаточно для хорошей производительности. Изюминкой Asus ZenFone 2 Laser является камера на 13 Мп с лазерным автофокусом, который позволяет сфокусироваться на объекте всего за 0,3 секунды. Плюс ко всему это двухсимочник. Имеет 16 Гб встроенной памяти.

Мы живем в век скоростей и высоких технологий, когда все спешат и хотят иметь все под рукой. Сегодня мы поговорим о камерах смартфонов, которые способны запечатлеть нужный кадр в нужный момент. А, поскольку мы все хотим, чтобы фотографии получались четкими, нужно кое-что выяснить про оснащение камеры. Последние несколько лет многие производители мобильных аппаратов стараются усовершенствовать технологию автофокусировки, и она заслуживает нашего пристального внимания. Давайте рассмотрим, какие существуют разновидности автоматической фокусировки, а также – какими достоинствами и недостатками обладает каждая из них.

Если коротко остановиться на том, в чем состоит основное различие между фокусом и автофокусом то здесь все просто. В данном случает речь идет о том, когда линза объектива фокусируется на определенном объекте, посредством преломления лучей благодаря чему свет собирается в одной точке. Когда все совпадает, сенсор матрицы находится в нужной точке, кадр получается детализированный и качественный. Когда фотограф фокусируется на главном объекте, настраивая объектив вручную, на фотографии делается акцент на переднем или заднем плане, в то время как остальная часть получается более размытой. Это и есть процесс фокусировки. Сегодня этот процесс значительно облегчен, поскольку за нас все может делать автоматика. Благодаря автофокусировке можно сделать четкие детализированный снимок без лишних усилий – просто наводим и щёлкаем. А, поскольку практически все современные смартфоны оснащены камерами с автоматической фокусировкой, стоит рассмотреть – каких разновидностей она бывает.

Фазовый автофокус

В основе этой технологии лежит дробление луча света, который проходит через объектив, на два потока, после чего свет попадает на светочувствительный сенсор. При этом замеряется расстояние между потоками, которые проходят через противоположные края объектива. Наводка считается окончательной, если разделенные лучи достигнут определенного расстояния, заданного датчиками. Устройство по сути само может определить, как нужно изменить положение линз, чтобы картинка получилась требуемого качества. Неопровержимым достоинством фазового автофокуса считается быстрота и точность фокусировки. Эта особенность очень важна, когда снимается движущаяся сцена. Также стоит отметить, что эта технология срабатывает быстрее, чем контрастный автофокус, о котором читайте ниже.

Тем не менее, автофокус фазового типа имеет некоторые недостатки, одним из которых можно считать сложность реализации. Для того, чтобы эта технология работала, нужна сверхточная физическая юстировка, а также скрупулезная цифровая настройка. Для хорошей реализации фазовой автоматической фокусировки требуется хорошее «железо», которым обладают не все смартфоны. К тому же, точность фазового автофокуса напрямую зависит от диафрагмы объектива, так что при недостаточном освещении эта технология не выдаст желаемого результата.

Контрастный автофокус

Работа этой технологии основана на применении специальных светочувствительных элементов, которые производят оценку контрастности кадра. Фокусировка в этом случае считается точной, когда картинка приобретает максимальную точность и контрастность по сравнению с фоном. Это решение используется в подавляющем большинстве смартфонов главным образом за счет сравнительной простоты в реализации технологии. Специальный сенсор замеряет количество света на объективе, после чего этот же сенсор должен переместить линзу пока не будет достигнут максимальный контраст. Когда достигнут максимальный контраст, значит снимаемый объект находится в фокусе. Еще раз отметим простоту использования данной технологии, для которой не требуется сложная аппаратная начинка.

Теперь добавим ложку дёгтя в эту бочку мёда, отметив некоторые недостатки, которые присущи технологии контрастного автофокуса. Сразу скажем, что это решение срабатывает несколько медленнее прочих технологий. Думает контрастный автофокус где-то в пределах секунды, в течении которой он фокусируется на снимаемом объекте. Если вы человек медлительный и никуда не спешите, то в принципе время, потраченное на фокусировку вас не будет напрягать или раздражать. Особенно, если снимаемый объект тоже никуда не спешит, улитка, например. Но, если вы двигаетесь со сверхскоростью, как супергерой Флэш, то секунда растянется для вас на целую вечность. Если вы хотели запечатлеть колибри с ее суперметаболизмом, то она за это время может просто улететь. Скорость в этой технологии страдает в основном из-за того, что оценка контрастности происходит в несколько этапов, для чего требуется некоторое время. Кроме того, контрастный автофокус лишен такой возможности, как следящая фокусировка, в сумерках или с плохой освещенностью качество фотографий вряд ли кого-то удовлетворит. Отметим, что технология контрастного автофокуса как правило применяется в смартфонах бюджетного уровня.

Лазерный автофокус

Данная технология работает за счет применения принципа лазерного дальномера, когда в функцию лазерного излучателя входит освещение снимаемого объекта, в то время как сенсор осуществляет замер расстояния до объекта с фиксацией времени, в течении которого поступает отраженный лазерный луч. Киллер фичей этой технологии можно считать затраченное время для фокусировки. В частности, лазерный автофокус способен справиться с этой задачей за 0,276 секунды. Вы уже конечно поняли, что фазовый и контрастный автофокус «нервно курят в сторонке».

Лазерный автофокус молниеносно быстрый и отлично себя зарекомендовал в условиях недостаточной освещенности. Однако, в работе с этим решением следует учитывать одну деталь – самый хороший результат можно достигнуть, только при расстоянии до снимаемого объекта в пределах 0,6 метров. А, если расстояние до объекта превышает 5 метров, то лазерный автофокус в данном случае бессилен. В таком случае вам светит только контрастный автофокус.

Если произвести разбор полётов, отметим, что при выборе смартфона в целом, а также его фотовозможностей в частности, каждый руководствуется собственными соображениями и предпочтениями. Не последнюю роль в выборе играет бюджет, который предполагается потратить. Более того, если вы фанат качественных фотографий, то камера в смартфоне в любом случае вас не удовлетворит, в таком случае нужно просто купить зеркалку.

Как работает автофокус в смартфоне? Какой тип автофокуса работает лучше? Плюсы и минусы лазерного, фазового и контрастного АФ. Чем так хорош dual-pixel?

Как работает автофокус в смартфоне? На этот вопрос нет простого ответа. Нужно разобраться с каждой разновидностью автофокуса, изучить особенности конкретной технологии фокусировки. Только после этого можно делать хоть какие-то выводы. Поэтому сейчас мы поговорим и о разновидностях технологий автоматической фокусировки, и о достоинствах и недостатках каждой из них.

Что такое фокус и автофокус камеры

Тут все просто: линза объектива преломляет лучи и собирает весь свет в одной точке – фокусе. И если в этой точке находится сенсор матрицы, то кадр получается более детализированным и качественным. Естественно этим физическим явлением пользуются все фотографы. Они помещают «в фокус» какую-либо часть кадра, настраивают объектив вручную и акцентируют внимание зрителя на переднем или заднем плане, главном объекте или второстепенной детали. Остальная часть картинки окажется размытой.

Ну а начинающие фотографы могут воспользоваться системой автоматической фокусировки, когда автоматика захватывает «в фокус» один или несколько объектов в кадре, управляя и объективом, и матрицей. И эти объекты (или объект) получаются максимально резкими и детализированными. И никакого мастерства и чувства кадра здесь уже не нужно.

Вероятно, именно поэтому цифровая фотография стала более популярной, чем пленочно-бумажная версия искусства. Ведь автофокус в камере телефона или дешевого фотоаппарата позволяет сделать детальный снимок без лишних усилий. Весь процесс сводится к простому правилу: «наводи и щелкай».

Разновидности автофокусов и базовые принципы их работы

Линза камеры фокусирует лучи, отраженные от предмета, расположенного в пространстве перед объективом. При наведении фокуса камера ориентируется на расстояние до объекта и на интенсивность свечения, исходящего от него. На сегодня существует две разновидности режимов автоматической фокусировки:

1. Активный вариант – он базируется на измерении расстояния с помощью локатора-дальномера.
2. Пассивный вариант – он работает со световым пучком, замеряя его интенсивность.

Первый (активный) режим использует лазерное инфракрасное или ультразвуковое излучение с известной скоростью распространения волны в воздухе. Модуль-излучатель испускает направленный поток, который отражается от объекта и улавливается модулем приемником через некоторый промежуток времени. Далее вычислитель автофокуса умножает это время на известную скорость распространения волны и делит результат на два, получая точное значение расстояния. Направив излучатель на нужную область, пользователь получает оптимальную фокусировку, ориентируя внимание зрителя именно на этот участок фотографии.

Второй (пассивный) режим устроен несколько иначе. Он использует особые датчики (фотодиоды), измеряющие интенсивность свечения и специальный процессор, который определяет фокус по величине этого параметра. На практике это выглядит вот так: датчики фиксируют интенсивность свечения, далее процессор сдвигает фокус, после этого происходит повторный замер интенсивности, если плотность потока увеличилась, то фокусировка считается приемлемой. Если нет – происходит повторное смещение фокуса. И так до обнаружения максимальной интенсивности. В матрицах серьезных камер присутствует до 40-60 фотодиодов.

На основе этих принципов работают самые известные системы фокусировки: фазовая, лазерная, контрастная и dual-pixel. И далее по тексту мы каждый вариант, оценив попутно их базовые достоинства и недостатки.

Достоинства и недостатки лазерного автофокуса

В этом случае в модель камеры телефона встраивают лазерный излучатель и приемник. Первый генерирует узконаправленный луч, второй принимает отраженный сигнал. В итоге скорость наведения фокуса сокращается до тысячных долей секунды. Обычно речь идет о 250-300 миллисекундах, поскольку лазер распространяется со скоростью света.

Основное достоинство лазерного фокуса – высокая скорость реакции модуля, а основной недостаток – частые сбои. Узконаправленный лазерный излучатель иногда «стреляет» мимо цели, а отраженный сигнал легко теряется, особенно на открытых пространствах. Поэтому лазерный автофокус в камере смартфона в большинстве случаев работает в паре с фазовым или контрастным вариантом наведения.

Особенности фазовой фокусировки

Технология основана на дроблении луча, проходящего сквозь объектив на два потока. Это делается для того, чтобы замерить расстояние между потоками, проходящими сквозь противоположные края объектива. Если это расстояние укладывается в определенные величины, заданные в массиве данных, картинка считается сфокусированной. Для фиксации расстояния используются особые датчики, реагирующие на свет. Их сигналы обрабатываются процессором, который сравнивает считанные параметры с базовым массивом данных и дает сигнал сдвинуть фокус в нужную сторону.

Основное достоинство технологии – готовность поймать в фокус движущийся объект. Кроме того, этот вариант работает быстрее контрастного автофокуса. А еще эту систему можно использовать для подсчета такого параметра, как глубина резкости.

Главный минус фазовой технологии – сложная реализация. Система призм, зеркал, линз требует сверхточной физической юстировки и не менее скрупулезной программной настройки. Кроме того, точность такого фокуса зависит от светосилы объектива, а у мобильных телефонов с этим параметром бывают большие проблемы.

Плюсы и минусы контрастного фокуса

Технология не меняет ни матрицу, ни оптическую систему камеры смартфона. В качестве датчика тут используют либо весь фотосенсор, либо его часть. Процессор считывает текущую гистограмму с сенсора и оценивает контрастность кадра. А потом объективу дается команда сместить фокус, после чего происходит новое считывание гистограммы с переоценкой контрастности. И весь цикл повторяется до достижения максимального уровня контрастности в выбранной области кадра, на которую наводится фокус.

Главное достоинство технологии – это сочетание простоты реализации, дешевизны конструкции и компактных размеров. Такими автофокусами пользуются все производители бюджетных смартфонов.

Ключевой недостаток данного варианта – очень медленная скорость работы. Иногда процессор уходит в режим вечной «охоты за фокусом», которая кончается потерей редкого кадра.

Технология Dual Pixel

Такая технология фокусировки используется в дорогих зеркальных камерах. В мобильных устройствах ее пока применяют лишь во флагманских моделях Samsung, намеренно занижая разрешение фотографической матрицы с одновременным увеличением ее физических габаритов.

На эти ухищрения идет из-за желания привязать к каждому пикселю фотографического сенсора индивидуальный датчик, реагирующий на интенсивность свечения. Потом сигналы от датчиков обрабатывают и по фазовому и по контрастному алгоритму фокусировки, добиваясь не только идеально резкого, но и максимально контрастного изображения.

Если в случае с классическим фазовым фокусом на долю датчиков приходится не более 10% от общего числа пикселей в камере, то в случае с Dual Pixel они делятся в пропорции 50/50. Проще говоря, каждый пиксель является светочувствительным элементом и датчиком одновременно. Данная технология обеспечивает более точную и быструю фокусировку.

Из недостатков Dual Pixel следует отметить очень сложную реализацию подобных решений. Такими фокусами оснащают только флагманские устройства, например, аппараты из S-серии компании Самсунг (от седьмой модели и выше). Нечто подобное есть в последних iPhone (от шестой модели и выше), но у Apple эта технология фокусировки называется Focus pixels, и она ближе к обычному фазовому автофокусу, чем к Dual Pixel.

Как работает автофокус в смартфоне?

Как работает автофокус в смартфоне? На этот вопрос нет простого ответа. Нужно разобраться с каждой разновидностью автофокуса, изучить особенности конкретной технологии фокусировки. Только после этого можно делать хоть какие-то выводы. Поэтому сейчас мы поговорим и о разновидностях технологий автоматической фокусировки, и о достоинствах и недостатках каждой из них.

Что такое фокус и автофокус камеры

Тут все просто: линза объектива преломляет лучи и собирает весь свет в одной точке – фокусе. И если в этой точке находится сенсор матрицы, то кадр получается более детализированным и качественным. Естественно этим физическим явлением пользуются все фотографы. Они помещают «в фокус» какую-либо часть кадра, настраивают объектив вручную и акцентируют внимание зрителя на переднем или заднем плане, главном объекте или второстепенной детали. Остальная часть картинки окажется размытой.

Ну а начинающие фотографы могут воспользоваться системой автоматической фокусировки, когда автоматика захватывает «в фокус» один или несколько объектов в кадре, управляя и объективом, и матрицей. И эти объекты (или объект) получаются максимально резкими и детализированными. И никакого мастерства и чувства кадра здесь уже не нужно.

Вероятно, именно поэтому цифровая фотография стала более популярной, чем пленочно-бумажная версия искусства. Ведь автофокус в камере телефона или дешевого фотоаппарата позволяет сделать детальный снимок без лишних усилий. Весь процесс сводится к простому правилу: «наводи и щелкай».

Разновидности автофокусов и базовые принципы их работы

Линза камеры фокусирует лучи, отраженные от предмета, расположенного в пространстве перед объективом. При наведении фокуса камера ориентируется на расстояние до объекта и на интенсивность свечения, исходящего от него. На сегодня существует две разновидности режимов автоматической фокусировки:

1. Активный вариант – он базируется на измерении расстояния с помощью локатора-дальномера.
2. Пассивный вариант – он работает со световым пучком, замеряя его интенсивность.

Первый (активный) режим использует лазерное инфракрасное или ультразвуковое излучение с известной скоростью распространения волны в воздухе. Модуль-излучатель испускает направленный поток, который отражается от объекта и улавливается модулем приемником через некоторый промежуток времени. Далее вычислитель автофокуса умножает это время на известную скорость распространения волны и делит результат на два, получая точное значение расстояния. Направив излучатель на нужную область, пользователь получает оптимальную фокусировку, ориентируя внимание зрителя именно на этот участок фотографии.

Второй (пассивный) режим устроен несколько иначе. Он использует особые датчики (фотодиоды), измеряющие интенсивность свечения и специальный процессор, который определяет фокус по величине этого параметра. На практике это выглядит вот так: датчики фиксируют интенсивность свечения, далее процессор сдвигает фокус, после этого происходит повторный замер интенсивности, если плотность потока увеличилась, то фокусировка считается приемлемой. Если нет – происходит повторное смещение фокуса. И так до обнаружения максимальной интенсивности. В матрицах серьезных камер присутствует до 40-60 фотодиодов.

На основе этих принципов работают самые известные системы фокусировки: фазовая, лазерная, контрастная и dual-pixel. И далее по тексту мы каждый вариант, оценив попутно их базовые достоинства и недостатки.

Достоинства и недостатки лазерного автофокуса

В этом случае в модель камеры телефона встраивают лазерный излучатель и приемник. Первый генерирует узконаправленный луч, второй принимает отраженный сигнал. В итоге скорость наведения фокуса сокращается до тысячных долей секунды. Обычно речь идет о 250-300 миллисекундах, поскольку лазер распространяется со скоростью света.

Основное достоинство лазерного фокуса – высокая скорость реакции модуля, а основной недостаток – частые сбои. Узконаправленный лазерный излучатель иногда «стреляет» мимо цели, а отраженный сигнал легко теряется, особенно на открытых пространствах. Поэтому лазерный автофокус в камере смартфона в большинстве случаев работает в паре с фазовым или контрастным вариантом наведения.

Особенности фазовой фокусировки

Технология основана на дроблении луча, проходящего сквозь объектив на два потока. Это делается для того, чтобы замерить расстояние между потоками, проходящими сквозь противоположные края объектива. Если это расстояние укладывается в определенные величины, заданные в массиве данных, картинка считается сфокусированной. Для фиксации расстояния используются особые датчики, реагирующие на свет. Их сигналы обрабатываются процессором, который сравнивает считанные параметры с базовым массивом данных и дает сигнал сдвинуть фокус в нужную сторону.

Основное достоинство технологии – готовность поймать в фокус движущийся объект. Кроме того, этот вариант работает быстрее контрастного автофокуса. А еще эту систему можно использовать для подсчета такого параметра, как глубина резкости.

Главный минус фазовой технологии – сложная реализация. Система призм, зеркал, линз требует сверхточной физической юстировки и не менее скрупулезной программной настройки. Кроме того, точность такого фокуса зависит от светосилы объектива, а у мобильных телефонов с этим параметром бывают большие проблемы.

Плюсы и минусы контрастного фокуса

Технология не меняет ни матрицу, ни оптическую систему камеры смартфона. В качестве датчика тут используют либо весь фотосенсор, либо его часть. Процессор считывает текущую гистограмму с сенсора и оценивает контрастность кадра. А потом объективу дается команда сместить фокус, после чего происходит новое считывание гистограммы с переоценкой контрастности. И весь цикл повторяется до достижения максимального уровня контрастности в выбранной области кадра, на которую наводится фокус.

Главное достоинство технологии – это сочетание простоты реализации, дешевизны конструкции и компактных размеров. Такими автофокусами пользуются все производители бюджетных смартфонов.

Ключевой недостаток данного варианта – очень медленная скорость работы. Иногда процессор уходит в режим вечной «охоты за фокусом», которая кончается потерей редкого кадра.

Технология Dual Pixel

Такая технология фокусировки используется в дорогих зеркальных камерах. В мобильных устройствах ее пока применяют лишь во флагманских моделях Samsung, намеренно занижая разрешение фотографической матрицы с одновременным увеличением ее физических габаритов.

На эти ухищрения идет из-за желания привязать к каждому пикселю фотографического сенсора индивидуальный датчик, реагирующий на интенсивность свечения. Потом сигналы от датчиков обрабатывают и по фазовому и по контрастному алгоритму фокусировки, добиваясь не только идеально резкого, но и максимально контрастного изображения.

Если в случае с классическим фазовым фокусом на долю датчиков приходится не более 10% от общего числа пикселей в камере, то в случае с Dual Pixel они делятся в пропорции 50/50. Проще говоря, каждый пиксель является светочувствительным элементом и датчиком одновременно. Данная технология обеспечивает более точную и быструю фокусировку.

Из недостатков Dual Pixel следует отметить очень сложную реализацию подобных решений. Такими фокусами оснащают только флагманские устройства, например, аппараты из S-серии компании Самсунг (от седьмой модели и выше). Нечто подобное есть в последних iPhone (от шестой модели и выше), но у Apple эта технология фокусировки называется Focus pixels, и она ближе к обычному фазовому автофокусу, чем к Dual Pixel.

Читайте также: Что такое HDR, и как он работает в камере смартфона?

Какие режимы фокуса есть в камере и как их следует использовать

Автофокус является устройством, встроенным в камеру мобильного телефона. Модуль автоматически наводит оптику объектива на нужную точку в кадре, определяя ее удаленность и местоположение. Технология автофокуса позволяет получить снимки лучшего качества с правильно отрегулированной резкостью и без применения дополнительных настроек.

Автофокус в мобильных телефонахАвтоматическая фокусировка является обязательной частью камеры большинства современных мобильных телефонов.

Данная функция является нужной, поскольку зачастую она является единственным способом настроить резкость снимка для получения кадра необходимого качества. И если в полноценных камерах часто существует возможность настроить фокусировку вручную, большая часть мобильных телефонов не имеет такой возможности, а потому улучшить качество снимка другими способами не получится.Использование автофокусаВ мобильных телефонах и смартфонах функция автоматической фокусировки активирована по умолчанию и используется при проведении любого снимка. Чтобы сделать фокусировку, достаточно нажать на функциональную клавишу аппарата для произведения снимка. Также многие телефоны фиксируют текущий кадр при нажатии на соответствующую область сенсорного экрана. Устройство автоматически определит объект, относительно которого необходимо настроить фокус, и произведет нужный снимок.Современные мобильные телефоны также поддерживают более полный режим автоматической фокусировки, который реализуется с использованием кнопки затвора камеры. Для произведения настройки пользователю требуется спустить клавишу приблизительно до половины. Это дает возможность камере произвести фокусировку, настройку резкости и яркости. После срабатывания автофокуса и получения соответствующего сигнала пользователь может дожать кнопку, чтобы сработал затвор. Аналогичным образом работает кнопка фокусировки на сенсорных экранах – пользователю необходимо нажать и удерживать пальцем клавишу до тех пор, пока камера не настроит фокус. Отпустив палец, пользователь произведет снимок, который будет сохранен в памяти устройства.НедостаткиТем не менее в технологии автофокуса существуют некоторые недостатки. Зачастую автоматическая фокусировка не может определить объект, относительно которого необходимо выполнять настройки резкости. Иногда камера не способна найти несколько объектов для фокусировки, что также понижает качество снимка. Тем не менее с выпуском каждого нового мобильного аппарата технология автоматической фокусировки совершенствуется и ее функционирование улучшается, что позволяет делать хорошие и качественные кадры. Также некоторые современные устройства оборудованы настройкой параметров ручного фокуса, что позволит решить данные проблемы при произведении некоторых снимков.

Эволюция мобильного автофокуса:
от контрастного до Dual Pixel

При съёмке на смартфон очень важно, чтобы фотографии получались чёткими. Для этого объект съёмки должен оказаться в фокусе до того, как вы нажмёте на кнопку «Сделать фото». В последнее время целый ряд производителей работает над улучшением технологий автоматической фокусировки, и сегодня мы рассмотрим, чем они отличаются друг от друга.

При выборе камерофона многие уделяют внимание количеству мегапикселей – мол, у кого их больше, тот и круче. Однако зачастую важнее и полезнее взглянуть на другие факторы, которые оказывают не менее серьёзное влияние на качество фотографий. Среди них – тип автофокуса камеры. В эту область сейчас активно устремились Apple, Samsung, LG и другие производители, причём многим действительно удалось значительно продвинуться вперёд.

Что такое автофокус, и почему он нам нужен?

Система автоматической фокусировки настраивает объектив таким образом, чтобы сфокусироваться непосредственно на объекте съёмки, обеспечивая тем самым разницу между чётким снимком и упущенной возможностью.

Упрощённо принцип работы камеры состоит в том, что лучи света отражаются от фотографируемых объектов и затем попадают на сенсор, который преобразует поток фотонов в поток электронов. После этого ток переводится в набор битов, данные обрабатываются и записываются в память камеры. Особой популярностью у производителей смартфонов сейчас пользуются CMOS-сенсоры, которые преобразуют заряд в напряжение прямо в пикселе, обеспечивая впоследствии прямой доступ к содержимому произвольного пикселя.

В теории всё работает так: линзы фокусируют свет на сенсоре, сенсор затем создаёт цифровую фотографию. В реальности же всё происходит не так просто. Угол входящих лучей света зависит от дистанции, на которой находится фотографируемый объект. На диаграмме слева продемонстрированы линзы, фокусирующие световые лучи на голубом объекте: зелёный и красный объекты оказываются не в фокусе и будут размыты на финальном снимке. Если мы хотим сфокусироваться на зелёном или красном объектах, необходимо изменить дистанцию между линзами и сенсором.

На заре камерофоностроения большинство устройств имели фиксированный фокус. В современных же смартфонах предусмотрена возможность регулировать расстояние между линзами и сенсором. Поэтому вы получаете качественные детализированные снимки. Сейчас для реализации автофокуса в смартфонах в основном используют три метода: контрастный, фазовый и лазерный.

Контрастный автофокус

Контрастный автофокус относится к пассивному типу автофокусов. До сих пор это решение применяется в большинстве смартфонов – во многом потому, что оно одно из самых простых. При помощи сенсора происходит замер количества света на объекте, после этого он же перемещает линзу в зависимости от контраста. Если контраст максимальный, то и объект съёмки находится в фокусе.

Вообще, контрастный автофокус вполне неплохо справляется со своей задачей и обладает весомым преимуществом – он довольно прост и не требует какого-то сложного «железа».

Но есть у него и несколько недостатков. В частности, контрастный автофокус работает медленнее остальных – обычно ему требуется около секунды, чтобы сфокусироваться на объекте. За это время вы можете передумать делать снимок, или, допустим, если вы хотели запечатлеть быстро движущийся объект, момент будет упущен. Это происходит из-за того, что львиную долю времени занимает процесс «сдвиг точки фокусировки/линз объектива – оценка контрастности – сдвиг – оценка контрастности». Кроме того, у контрастного автофокуса отсутствует возможность следящей фокусировки, да и в условиях плохого освещения он вряд ли вас впечатлит. Поэтому данный тип автофокусов на сегодняшний день используется преимущественно в бюджетных смартфонах, таких как Lenovo A536 , ASUS Zenfone Go и других.

Фазовый автофокус: быстрая и продвинутая альтернатива

Одним из первопроходцев здесь была компания Samsung, которая позаимствовала технологию у цифровых зеркальных фотокамер и оснастила фазовым автофокусом свой смартфон Galaxy S5. Суть в том, что в данном случае применяются специальные датчики – они ловят проходящий световой поток от разных точек изображения, используя линзы и зеркала. Внутри датчика происходит деление света на две части, каждая из которых попадает на сверхчувствительный сенсор. Расстояние между потоками света измеряется датчиком, после чего он сам определяет, насколько нужно сдвинуть линзу для точной фокусировки. Так, например, Samsung Galaxy S5 требуется всего 0,3 секунды, чтобы сфокусироваться на объекте.

Первое и главное преимущество фазового автофокуса – он намного быстрее контрастного, это просто must have для съёмки движущихся объектов. Кроме того, камера может оценивать движение объекта при помощи датчиков, отсюда получаем возможность следящего автофокуса.

Но есть и минусы. Фазовый автофокус, как и контрастный, не очень хорошо справляется со своими задачами в условиях недостаточного освещения. Также для него необходимо более мощное «железо», поэтому он, как правило, доступен в смартфонах верхнего сегмента. Среди них, например, Huawei Honor 7 , Sony Xperia M5 и Samsung Galaxy Note 5 .

Одни производители пошли дальше и решили использовать в смартфонах лазерный автофокус (об этом чуть позже), другие же активно занялись совершенствованием технологии фазового автофокуса. Так, например, Apple в своём iPhone 6s и iPhone 6s Plus использует так называемые «фокусные пиксели»: суть в том, что технология задействует часть пикселей в качестве фазового сенсора, и съёмка на смартфоны от Apple получается действительно быстрой.

А вот технология Dual Pixel, которую компания Samsung применяет в своих смартфонах Galaxy S7 и Galaxy S7 Edge , действительно отличается от стандартной фазовой фокусировки. Она хоть и является разновидностью фазового автофокуса, но всё же имеет некоторые отличия и тонкости. В смартфонах фазовый автофокус несколько ограничен в возможностях – чтобы присвоить каждому пикселю фокусный сенсор, нужно сильно его уменьшить, отсюда получим шумы и нечёткость фотографий. Обычно датчиками оснащают около 10% светочувствительных точек, некоторые производители, впрочем, не выходят и за рамки 5%.

В Dual Pixel же каждый пиксель оснащён отдельным датчиком из-за увеличения размеров пикселей. Процессор обрабатывает показания каждого пикселя, но делает это настолько быстро, что автофокусировка всё равно занимает десятые доли секунды. В Samsung говорят, что технология Dual Pixel подобна фокусировке при помощи человеческого глаза, но это скорее метафора. Тем не менее надо признать инновационность данного подхода к фазовому автофокусу. Сейчас это настоящий эксклюзив для Galaxy S7 и Galaxy S7 Edge .

Лазерный автофокус: самый активный

Как и фазовый, лазерный автофокус относится к активному типу автофокусов. Этим направлением долгое время занималась компания LG, которая сперва реализовала лазерный автофокус в своём смартфоне G3. В основе работы технологии лежит принцип лазерного дальномера: лазерный излучатель освещает объект, а сенсор замеряет время поступления отражённого лазерного луча, определяя расстояние до объекта.

Одно из главных преимуществ такого автофокуса – время. Как говорят в LG, весь процесс автофокусировки при помощи лазера занимает 0,276 секунды. Значительно быстрее контрастного автофокуса и немного шустрее, чем фазовый.

Очевидный плюс лазерного автофокуса – он невероятно быстрый и хорошо справляется со своими задачами в условиях недостаточного освещения. Но работает он только на определённой дистанции – самый лучший эффект достигается, если расстояние от смартфона до объекта составляет менее 0,6 метра. А после пяти метров – привет, контрастный автофокус.

Как работает автофокус в смартфоне? Какой тип автофокуса работает лучше? Плюсы и минусы лазерного, фазового и контрастного АФ. Чем так хорош dual-pixel?

Как работает автофокус в смартфоне? На этот вопрос нет простого ответа. Нужно разобраться с каждой разновидностью автофокуса, изучить особенности конкретной технологии фокусировки. Только после этого можно делать хоть какие-то выводы. Поэтому сейчас мы поговорим и о разновидностях технологий автоматической фокусировки, и о достоинствах и недостатках каждой из них.

Что такое фокус и автофокус камеры

Тут все просто: линза объектива преломляет лучи и собирает весь свет в одной точке – фокусе. И если в этой точке находится сенсор матрицы, то кадр получается более детализированным и качественным. Естественно этим физическим явлением пользуются все фотографы. Они помещают «в фокус» какую-либо часть кадра, настраивают объектив вручную и акцентируют внимание зрителя на переднем или заднем плане, главном объекте или второстепенной детали. Остальная часть картинки окажется размытой.

Ну а начинающие фотографы могут воспользоваться системой автоматической фокусировки, когда автоматика захватывает «в фокус» один или несколько объектов в кадре, управляя и объективом, и матрицей. И эти объекты (или объект) получаются максимально резкими и детализированными. И никакого мастерства и чувства кадра здесь уже не нужно.

Вероятно, именно поэтому цифровая фотография стала более популярной, чем пленочно-бумажная версия искусства. Ведь автофокус в камере телефона или дешевого фотоаппарата позволяет сделать детальный снимок без лишних усилий. Весь процесс сводится к простому правилу: «наводи и щелкай».

Разновидности автофокусов и базовые принципы их работы

Линза камеры фокусирует лучи, отраженные от предмета, расположенного в пространстве перед объективом. При наведении фокуса камера ориентируется на расстояние до объекта и на интенсивность свечения, исходящего от него. На сегодня существует две разновидности режимов автоматической фокусировки:

1. Активный вариант – он базируется на измерении расстояния с помощью локатора-дальномера.
2. Пассивный вариант – он работает со световым пучком, замеряя его интенсивность.

Первый (активный) режим использует лазерное инфракрасное или ультразвуковое излучение с известной скоростью распространения волны в воздухе. Модуль-излучатель испускает направленный поток, который отражается от объекта и улавливается модулем приемником через некоторый промежуток времени. Далее вычислитель автофокуса умножает это время на известную скорость распространения волны и делит результат на два, получая точное значение расстояния. Направив излучатель на нужную область, пользователь получает оптимальную фокусировку, ориентируя внимание зрителя именно на этот участок фотографии.

Второй (пассивный) режим устроен несколько иначе. Он использует особые датчики (фотодиоды), измеряющие интенсивность свечения и специальный процессор, который определяет фокус по величине этого параметра. На практике это выглядит вот так: датчики фиксируют интенсивность свечения, далее процессор сдвигает фокус, после этого происходит повторный замер интенсивности, если плотность потока увеличилась, то фокусировка считается приемлемой. Если нет – происходит повторное смещение фокуса. И так до обнаружения максимальной интенсивности. В матрицах серьезных камер присутствует до 40-60 фотодиодов.

На основе этих принципов работают самые известные системы фокусировки: фазовая, лазерная, контрастная и dual-pixel. И далее по тексту мы каждый вариант, оценив попутно их базовые достоинства и недостатки.

Достоинства и недостатки лазерного автофокуса

В этом случае в модель камеры телефона встраивают лазерный излучатель и приемник. Первый генерирует узконаправленный луч, второй принимает отраженный сигнал. В итоге скорость наведения фокуса сокращается до тысячных долей секунды. Обычно речь идет о 250-300 миллисекундах, поскольку лазер распространяется со скоростью света.

Основное достоинство лазерного фокуса – высокая скорость реакции модуля, а основной недостаток – частые сбои. Узконаправленный лазерный излучатель иногда «стреляет» мимо цели, а отраженный сигнал легко теряется, особенно на открытых пространствах. Поэтому лазерный автофокус в камере смартфона в большинстве случаев работает в паре с фазовым или контрастным вариантом наведения.

Особенности фазовой фокусировки

Технология основана на дроблении луча, проходящего сквозь объектив на два потока. Это делается для того, чтобы замерить расстояние между потоками, проходящими сквозь противоположные края объектива. Если это расстояние укладывается в определенные величины, заданные в массиве данных, картинка считается сфокусированной. Для фиксации расстояния используются особые датчики, реагирующие на свет. Их сигналы обрабатываются процессором, который сравнивает считанные параметры с базовым массивом данных и дает сигнал сдвинуть фокус в нужную сторону.

Основное достоинство технологии – готовность поймать в фокус движущийся объект. Кроме того, этот вариант работает быстрее контрастного автофокуса. А еще эту систему можно использовать для подсчета такого параметра, как глубина резкости.

Главный минус фазовой технологии – сложная реализация. Система призм, зеркал, линз требует сверхточной физической юстировки и не менее скрупулезной программной настройки. Кроме того, точность такого фокуса зависит от светосилы объектива, а у мобильных телефонов с этим параметром бывают большие проблемы.

Плюсы и минусы контрастного фокуса

Технология не меняет ни матрицу, ни оптическую систему камеры смартфона. В качестве датчика тут используют либо весь фотосенсор, либо его часть. Процессор считывает текущую гистограмму с сенсора и оценивает контрастность кадра. А потом объективу дается команда сместить фокус, после чего происходит новое считывание гистограммы с переоценкой контрастности. И весь цикл повторяется до достижения максимального уровня контрастности в выбранной области кадра, на которую наводится фокус.

Главное достоинство технологии – это сочетание простоты реализации, дешевизны конструкции и компактных размеров. Такими автофокусами пользуются все производители бюджетных смартфонов.

Ключевой недостаток данного варианта – очень медленная скорость работы. Иногда процессор уходит в режим вечной «охоты за фокусом», которая кончается потерей редкого кадра.

Технология Dual Pixel

Такая технология фокусировки используется в дорогих зеркальных камерах. В мобильных устройствах ее пока применяют лишь во флагманских моделях Samsung, намеренно занижая разрешение фотографической матрицы с одновременным увеличением ее физических габаритов.

На эти ухищрения идет из-за желания привязать к каждому пикселю фотографического сенсора индивидуальный датчик, реагирующий на интенсивность свечения. Потом сигналы от датчиков обрабатывают и по фазовому и по контрастному алгоритму фокусировки, добиваясь не только идеально резкого, но и максимально контрастного изображения.

Если в случае с классическим фазовым фокусом на долю датчиков приходится не более 10% от общего числа пикселей в камере, то в случае с Dual Pixel они делятся в пропорции 50/50. Проще говоря, каждый пиксель является светочувствительным элементом и датчиком одновременно. Данная технология обеспечивает более точную и быструю фокусировку.

Из недостатков Dual Pixel следует отметить очень сложную реализацию подобных решений. Такими фокусами оснащают только флагманские устройства, например, аппараты из S-серии компании Самсунг (от седьмой модели и выше). Нечто подобное есть в последних iPhone (от шестой модели и выше), но у Apple эта технология фокусировки называется Focus pixels, и она ближе к обычному фазовому автофокусу, чем к Dual Pixel.

feed_id: 13616 pattern_id: 9417

Часто задаваемые вопросы — собрание часто задаваемых вопросов по какой-либо теме и ответов на них. В нашем FAQ по Nokia и Microsoft мы постарались собрать наиболее популярные вопросы и ответы на них, встречающиеся на нашем . Для того чтобы найти то, что Вас интересует, достаточно выбрать Вашу модель Nokia или Microsoft из списка или воспользоваться поиском. Выбор категории Телефоны Планшеты BT-гарнитуры Игровые приставки

Какие режимы фокуса есть в камере и как их следует использовать?

Режим фокуса определяет, как камера фокусируется на цели. В камере телефона четыре режима фокусировки:
Бесконечность. Используйте режим фокуса «Бесконечность», когда необходимо получить четкие фотографии очень удаленных объектов. Этот режим в большинстве случаев используется для фотографирования пейзажей. Дополнительное преимущество состоит в отсутствии задержки, поскольку включен автофокус. Этот режим фокуса может использоваться только при съемке фотографий.
Гиперфокальный (HF). Используйте гиперфокальный режим для получения максимальной глубины поля (DOF), чтобы объекты были четкими как на расстоянии нескольких метров, так и на больших расстояниях. Например, можно выполнять фото- или видеосъемку через окно автобуса. С помощью гиперфокального режима можно избежать фокусировки камеры на окне автобуса. Другим дополнительным преимуществом является отсутствие задержки автофокуса, что удобно при съемке спортивных состязаний или фотографировании движения. Возможно, Вы захотите использовать гиперфокальный режим в особых случаях, поскольку фокус все время остается стабильным. Гиперфокальный режим не подходит для фото- или видеосъемки крупного плана.
Крупный план. В режиме фокуса крупного плана автофокусировка регулируется для коротких расстояний (примерно от 15 см до 50 см). Когда необходимо получить максимально возможное качество на коротких расстояниях и снять серию фотографий крупного плана, используйте данный режим фокуса. Во время видеосъемки в данном режиме фокуса непрерывная автоматическая фокусировка (Continuous AutoFocus — CAF) работает на расстоянии приблизительно от 15 до 80 см.
Автоматический. Для большинства фотографий и видеоклипов автоматический режим фокусировки работает очень хорошо, если только не нужно настроить какой либо из параметров. Во время фотосъемки с помощью клавиши камеры автофокусировка работает на расстоянии примерно от 25 см до бесконечности во всем диапазоне масштабирования. Регулируемый фокус также работает в полном диапазоне расстояний, т. е. примерно от 15 см до бесконечности во всем диапазоне масштабирования. Во время видеосъемки в автоматическом режиме непрерывная автоматическая фокусировка (Continuous AutoFocus — CAF) работает на расстоянии приблизительно от 50 см до бесконечности.
Во время съемки фотографий или записи видеоклипов настройте фокус на близкое расстояние, если хотите получить небольшую глубину поля (DOF) для приятного сглаженного фона с эффектом размытости.
Чтобы изменить режим фокусировки во время съемки фотографий, убедитесь, что выбран режим художественной съемки, затем нажмите и удерживайте экран, чтобы выбрать режим фокусировки.
Чтобы изменить режим фокусировки во время записи видеоклипов, убедитесь, что выбран режим художественной съемки, затем нажмите значок непрерывной автофокусировки (CAF) в нижнем левом углу видоискателя для отключения данной функции. Когда непрерывная автоматическая фокусировка для видеозаписи выключена, камерой используется режим гиперфокального фокуса.

Что такое двухпиксельный автофокус? Объяснение технологии камеры

Автофокусировка Dual Pixel становится все более популярной функцией камеры смартфона, особенно на флагманском сегменте рынка. Технология обещает гораздо более быструю фокусировку для динамичных снимков, а также превосходную фокусировку в условиях низкой освещенности. Но как это работает?

Автофокусировка Dual Pixel — это расширение автофокусировки с определением фазы (PDAF), которая уже несколько лет используется в камерах смартфонов. По сути, PDAF использует выделенные левые и правые пиксели на датчике изображения, чтобы определить, находится ли изображение в фокусе.Чтобы ввести вас в курс дела, обязательно ознакомьтесь с нашим подробным руководством по ссылке ниже.

Краткое резюме: Объяснение фазового автофокуса (PDAF)

---

Что это такое и как это работает?

PDAF является предшественником автофокуса Dual Pixel, поэтому важно понимать, как работает первый. PDAF основан на немного различающихся изображениях, созданных с помощью замаскированных фотодиодов «правого и левого взгляда», встроенных в пиксели датчика изображения. Сравнение разности фаз между этими пикселями используется для расчета необходимого фокусного расстояния.Эти пиксели обнаружения фазы обычно составляют около 5-10% всех пикселей датчика изображения. Использование большего количества выделенных пар пикселей для обнаружения фазы делает PDAF более надежным и точным.

Dual Pixel AF фокусируется всего за миллисекунды.

При переходе на двухпиксельную автофокусировку каждый пиксель на датчике используется для фазовой автофокусировки и помогает вычислять разность фаз и фокусировку. Это повышает точность и скорость по сравнению со стандартным PDAF. Каждый пиксель разделен на два фотодиода; один левый и правый взгляд.Использование микролинз, размещенных поверх пикселей, делает это возможным. При съемке фотографии процессор сначала анализирует данные фокусировки от каждого фотодиода, а затем объединяет сигналы для записи полного пикселя, используемого в конечном изображении.

Самсунг

На приведенной выше диаграмме, разработанной командой разработчиков датчиков изображения Samsung, показаны различия между традиционной технологией автофокусировки PDAF и технологией автофокусировки Dual Pixel. Единственным реальным недостатком является то, что внедрение этих крошечных фотодиодов и микролинз с определением фазы не является простым или дешевым, что становится важным фактором в датчиках с очень высоким разрешением.

Например, 108-мегапиксельный датчик в Galaxy S20 Ultra не использует технологию Dual Pixel, в отличие от моделей Galaxy S20 с более низким разрешением. В результате автофокус Ultra хуже, но Samsung исправила эту проблему с помощью улучшенного датчика изображения внутри Galaxy S21 Ultra.

Подробнее: Galaxy S21 Ultra: как новый 108-мегапиксельный сенсор Samsung улучшает камеру

---

Как автофокус Dual Pixel улучшает автофокус PDAF

Несмотря на общие принципы, технология Dual Pixel обеспечивает гораздо более быструю фокусировку и большую способность удерживать фокус на быстро движущихся объектах, чем базовая PDAF.Это особенно полезно для создания идеального кадра в движении. Не говоря уже о том, чтобы быстро поднять камеру, зная, что она всегда будет в фокусе. Huawei P40, например, благодаря этой технологии может похвастаться временем фокусировки всего в миллисекунды. Вы можете увидеть это в действии на GIF ниже.

Одним из самых больших недостатков PDAF является работа при слабом освещении. Фазовые фотодиоды сделаны из половины пикселя. Это означает, что шум затрудняет получение точной информации о фазе при слабом освещении.Dual Pixel улучшает эту ситуацию, считывая гораздо больше показаний по всей матрице, сглаживая шум для быстрой автофокусировки даже в довольно темных условиях. Здесь есть ограничения, но это, пожалуй, самое большое улучшение автофокусировки Dual Pixel.

Если вы серьезный мобильный фотограф, топовая камера — будь то смартфон или цифровая зеркальная камера — со встроенной технологией автофокусировки Dual Pixel поможет вам всегда делать самые четкие снимки. Это, безусловно, функция, на которую стоит обратить внимание, если вы хотите делать самые лучшие фотографии со своего смартфона.

Далее: Лучшие телефоны с камерой, которые вы можете купить

Комментарии

Что такое фазовый автофокус? Как работает PDAF?

Фазовый автофокус, PD автофокус в смартфонах, Недостатки PDAF, Как работает PDAF (фазовый автофокус), Что такое PDAF —

Камеры

состоят из датчиков, системы управления и двигателя. Автофокус пришел на помощь, чтобы решить проблему размытости изображения, вызванную неправильными измерениями фокусного расстояния. Технология автофокуса исправляет плохо сфокусированное изображение, надежно определяя датчики для определения правильного фокуса.

Много изобретений позже, автофокусировка была разделена на активные, пассивные и гибридные датчики AF (автофокус). Фазово-детективный автофокус (PDAF) был построен на основе пассивного сенсора автофокуса.

В отличие от активной автофокусировки, использующей инфракрасные или ультразвуковые волны для измерения расстояния до объекта, пассивная автофокусировка использует определение фазы, датчики контраста или и то, и другое. Однако мало кто использует инфракрасный свет, когда света недостаточно.

Большинство современных смартфонов и цифровых зеркальных камер оснащены этой технологией и более или менее считаются самой быстрой технологией, измеряющей объект в фокусе.

Давайте посмотрим, как работает технология PDAF!

Как работает PDAF (фазовый автофокус)?

С развитием технологий фотографии бесконечны инновационные идеи, что, в свою очередь, вызывает у людей сомнения. Если нужно более простыми словами понять, как работает PDAF, давайте углубимся в технологию DSLR.

• Камеры оснащены двумя зеркалами и двумя микролинзами.
• Первое зеркало является основным зеркалом, а второе малым вспомогательным зеркалом.
• Захваченный свет с противоположной стороны двух микролинз попадает на главное зеркало, которое затем отражается на вторичном зеркале.
• Датчики PDAF вступают в действие после прохождения света от вторичного зеркала.
• Свет от вторичного зеркала направляется на датчик PDAF, который направляет его на группу датчиков.
• Обычно на одну точку автофокусировки устанавливаются два сенсора. Затем изображения с датчиков оцениваются камерой.
• Если полученные изображения не идентичны, датчики PDAF дают команду объективу камеры соответствующим образом отрегулировать.
• Пока не будет настроен правильный фокус, этот процесс повторяется несколько раз.
• Как только достигается правильный фокус, система автофокусировки распознает это и отправляет подтверждение, что отслеживаемый объект находится в фокусе.

Проблемы с автофокусом возникают, если расстояние между креплением объектива и датчиком камеры и расстоянием между креплением объектива и датчиками не совпадают.Хотя объяснение этому длинное, все это происходит за доли секунды и, следовательно, считается самой быстрой технологией.

PDAF в смартфонах

Хотя метод PDAF широко используется в цифровых зеркальных фотокамерах, несколько производителей смартфонов используют эту функцию в своих смартфонах.

Для сравнения изображений, проходящих через объектив, требуется около 0,3 секунды. К сожалению, смартфоны не могут быть оснащены двумя датчиками PDAF. Следовательно, он поставляется с чем-то, известным как « Photodiodes ».

Фотодиоды замаскированы, чтобы пропускать свет только с одной стороны объектива, что дает смартфону два изображения для сравнения и фокусировки. Если полученное изображение не в фокусе, датчики позволяют объективу внести необходимые изменения.

Недостатки PDAF:

• Проблема с выравниванием сенсора является серьезной проблемой, если производители не установили программное обеспечение PDAF, так как сенсоры в этом случае являются инструкциями камеры для внесения необходимых изменений.
• Проблемы с низким освещением могут не позволить датчикам PDAF правильно сфокусировать изображение.
• Требуется много времени, чтобы заставить объектив сфокусироваться с использованием широких диафрагм.

Все в одном, PDAF прекрасно работает при попытке запечатлеть движущийся объект, поскольку он невероятно быстр. Позволяет снимать портреты и натюрморты невероятным образом. В целом, фазовая автофокусировка быстрее и точнее, чем традиционная контрастная автофокусировка.

В связи с тем, что фотосъемка со смартфона стала новым увлечением, многие люди выбирают телефоны с датчиками PDAF.

Представлен первый датчик изображения для смартфона со 100% покрытием PDAF

Компания OmniVision Technologies утверждает, что разработала первый датчик изображения со 100-процентным покрытием фазовой автофокусировки (PDAF), предназначенный для смартфонов. Компания заявляет, что ее новый 50-мегапиксельный датчик позволяет улучшить расчет расстояния, более быструю автофокусировку и лучшую производительность при слабом освещении.

Этот новый датчик сочетает в себе высокое разрешение 50 мегапикселей с размером пикселя 1,0 микрона, избирательное усиление преобразования и 1/1.5-дюймовый оптический формат с технологией четырехфазного автофокуса (QPD) и встроенной повторной мозаикой. Этот QDP позволил OmniVision использовать автофокусировку с определением фазы 2×2 по всей площади изображения сенсора для истинного 100-процентного охвата.

«В отличие от микролинзовых и полуэкранированных технологий PDAF, которые захватывают только 3-6% данных фазового детектирования, QPD однозначно захватывает 100% этих данных», — пишет компания. «В сочетании с ремозаикой на чипе для массива цветных фильтров QPD результатом является превосходное качество изображения для широкоугольных и сверхширокоугольных основных камер флагманских и высококлассных смартфонов.

Компания не останавливается на усилении автофокуса и утверждает, что ее датчик также обеспечивает лучшую производительность при слабом освещении в своем классе. Это достигается благодаря сочетанию большого размера пикселя 1,0 микрона, низкого уровня шума благодаря селективному коэффициенту преобразования, режима высокого коэффициента преобразования и большего размера 1/1,5 дюйма.

«Кроме того, этот датчик обеспечивает превосходный HDR благодаря 2- и 3-экспозиционной синхронизации HDR, а также селективному усилению преобразования для оптимального баланса между качеством изображения при слабом освещении и HDR», — продолжает Omnivision.«Эти функции предоставляют мобильным дизайнерам максимальную гибкость для выбора наилучшего метода HDR для контрастных светлых и темных областей в любой сцене».

Построенный на основе многослойной технологии OmniVision PureCel Plus-S, OV50A объединяет встроенную матрицу цветных фильтров QPD и аппаратную мозаику, которая, по словам компании, обеспечивает значительно улучшенную производительность автофокуса наряду с высоким качеством 50-мегапиксельного вывода или видео 8K. в реальном времени. Этот датчик также может использовать биннинг почти пикселей для вывода 12.5-мегапиксельное изображение для 4K-видео с четырехкратной чувствительностью, которая, по словам OmniVision, обеспечивает производительность, эквивалентную 2,0 микронам, для предварительного просмотра и видео.

Видео можно выводить со скоростью до 30 кадров в секунду в формате 8K, 60 кадров в секунду в формате 4K и 240 кадров в секунду в формате 1080p Full HD.

«В любом случае OV50A может стабильно снимать изображения высочайшего качества, а также обеспечивает 2-кратный цифровой зум с разрешением 12,5 МП и переключателем быстрого режима», — пишет компания.

OmniVision также заявляет, что разрыв между полноразмерными камерами (которые в своем заявлении для прессы она называет DSLR) неуклонно сокращается, и компания утверждает, что этот прогресс будет способствовать его сокращению.

Sony Xperia PRO-I с сенсором 1,0″ и фазовым автофокусом

Sony анонсировала новый Xperia PRO-I с 1,0-дюймовым сенсором, фазовым автофокусом и возможностью записи видео 4K 120p. PRO-I был разработан и нацелен непосредственно на создателей контента.

Войны смартфонов, безусловно, разгораются, особенно в связи с тем, что все больше устройств нацелено непосредственно на создателей контента. Теперь у нас есть довольно впечатляющие видеовозможности на смартфонах, которые позволяют интегрировать их в определенные профессиональные рабочие процессы.

Основные характеристики

• Датчик Exmor RS типа 1.0
• Фазовый автофокус
• Первый Xperia с поддержкой автофокусировки по глазам и отслеживания объектов во время видеосъемки антибликовое покрытие и двойная апертура F2.0/F4.0
• Corning Gorilla Glass Victus
• 4K HDR OLED-дисплей с частотой обновления 120 Гц
• Высококачественные аудиофункции, включая Dolby Atmos, 3. Аудиоразъем 5 мм, полноэкранные стереодинамики, 360 Reality Audio

Тот же датчик, что и у RX100 VII

A По данным Sony, Xperia PRO-I — это первый в мире смартфон, оснащённый датчиком изображения типа 1.0 с фазовой автофокусировкой. Другие компании ранее выпускали смартфоны с 1-дюймовыми сенсорами, однако ни одна из них не использует фазовый автофокус. Датчик Exmor RS типа 1.0, по-видимому, тот же, что используется в камере RX100 VII, однако он оптимизирован для смартфона PRO-I.Что бы ни имел в виду «оптимизированный», я не уверен. Шаг пикселя сенсора составляет 2,4 мкм.

В Xperia PRO-I используется процессор обработки изображений BIONZ X и интерфейсная БИС, которые, по утверждению Sony, помогают создавать четкие изображения без помех даже при съемке в темноте.

Фазодетектор AF

315 точек фазовой автофокусировки покрывают 90% кадра. Sony заявляет, что это позволяет пользователям постоянно снимать объекты на высокой скорости с высокой точностью, даже в сценах, где фокусировка затруднена.

PRO-I — первый Xperia, который поддерживает автофокусировку по глазам и отслеживание объектов при видеосъемке.

Функции видео

Sony утверждает, что Xperia PRO-I — первый в мире смартфон, способный снимать 4K со скоростью 120 кадров в секунду.

Xperia PRO-I включает две новые видеофункции для создания видео и фильмов. Для быстрых высококачественных видео и видеоблогов новая функция Videography Pro включает творческие настройки в одном месте. Пользователи могут интуитивно и точно настраивать такие параметры, как фокусировка, экспозиция и баланс белого.

В Xperia PRO-I также используется высокоточный измеритель уровня, откалиброванный на заводе. Назначив приложение «Видеосъемка Pro» «горячей клавише» на боковой панели корпуса, вы можете сразу начать снимать видео, как на специальную камеру. Вы также можете назначить сочетание клавиш другим приложениям или функциям.

Для кинопроизводства функция Cinematography Pro использует технологию профессиональных видеокамер Sony, чтобы легко создавать кинематографический вид с восемью различными цветовыми настройками, вдохновленными цифровой кинокамерой Sony VENICE, включая соотношение записи 21:9.

В новом Xperia PRO-I также используется новейшая технология Optical SteadyShot с технологией FlawlessEye.

Помимо стереомикрофонов, Xperia PRO-I оснащен встроенным монофоническим микрофоном рядом с основной камерой. Смартфон также оснащен ведущей в отрасли технологией разделения звука Sony для эффективной фильтрации шума ветра как для стереофонических, так и для монофонических микрофонов.

Делиться видеофайлами можно с помощью сети 5G или подключив Xperia PRO-I к компьютеру через USB 3.2 Gen 2 для передачи данных с Xperia PRO-I на ПК в два раза быстрее.

Линзы

Xperia PRO-I включает в себя три объектива, все три из которых имеют антибликовое покрытие ZEISS T* и датчик 3D iToF. В недавно разработанном 24-мм объективе используется оптика ZEISS Tessar Optics с меньшими периферийными искажениями изображения и более интенсивным контрастом и резкостью.

24-мм объектив Xperia PRO-I дополняется двумя дополнительными объективами: 16 мм и 50 мм. Датчик 3D iToF устройства мгновенно рассчитывает расстояние между камерой и объектом, чтобы обеспечить быструю и точную автофокусировку.

Xperia PRO-I может снимать 12-битные фотографии в формате RAW со скоростью до 20 кадров в секунду при серийной съемке с автоэкспозицией и автоэкспозицией. Также имеется затвор против искажений. С помощью Photography Pro на Xperia PRO-I пользователи могут настраивать параметры вручную или легко получать доступ к автоматическим настройкам и снимать в формате RAW.

Xperia PRO-I оснащен специальной кнопкой спуска затвора, которая может похвастаться тем же модулем переключателя затвора, что и камеры Sony серии RX100, и требует аналогичных нажатий кнопки для управления автофокусировкой и спуском затвора. Пользователь также может долго нажимать кнопку спуска затвора, чтобы быстро запустить Photography Pro и сразу же начать съемку, даже если дисплей выключен.В этой новой модели также есть отверстие для ремешка.

6,5-дюймовый OLED-дисплей 4K HDR

Xperia PRO-I позволяет пользователю редактировать и обмениваться видеоконтентом прямо с устройства. Он оснащен широким 6,5-дюймовым OLED-дисплеем 4K HDR и точной цветопередачей профессионального уровня с режимом Creator. В качестве дополнительного преимущества настройки цвета дисплея можно настроить в соответствии с монитором пользователя или распечатанными фотографиями.

10-битный OLED-дисплей с разрешением 4K HDR также имеет частоту обновления 120 Гц.

Видеомонитор

Вместе с телефоном Sony представила комплект для мобильного ведения блога под названием Vlog Monitor. Это новый аксессуар, который можно сочетать с Xperia PRO-I, с соотношением сторон 16:9, 3,5-дюймовым ЖК-экраном (1280×720) и металлическим держателем. Этот новый аксессуар также имеет магнитную съемную конструкцию, позволяющую легко прикреплять и отсоединять его от держателя.

При съемке с помощью Xperia PRO-I и Vlog Monitor пользователь может подключить Bluetooth-рукоятку для съемки, например GP-VPT2BT, которая позволяет запускать и останавливать запись, не касаясь кнопок на самом Xperia PRO-I.

Монитор Vlog также оснащен 3,5-мм разъемом для микрофона с 3 контактами, поэтому пользователи могут подключить свой собственный внешний микрофон, установив микрофон на крепление башмака для аксессуаров в верхней части держателя.

Пользователь также может отображать экран при использовании «Photography Pro» или «Videography Pro», подключив Vlog Monitor к смартфону с помощью прилагаемого соединительного кабеля. Кроме того, поскольку он оснащен портом USB Type-C для подачи питания от внешнего источника питания, пользователи могут снимать, одновременно подавая питание как на смартфон, так и на аксессуары.

Размер

Xperia PRO-I имеет длину примерно 6,5 дюйма (166 мм), ширину примерно 2,8 дюйма (72 мм) и толщину примерно 8,9 мм.

Новый Xperia PRO-I имеет заднюю панель из матового стекла и матовое покрытие. Он защищен от воды и пыли со степенью защиты IP65/68 и оснащен стеклом Corning Gorilla Glass Victus, устойчивым к падениям и царапинам.

Аккумулятор

Смартфон оснащен аккумулятором емкостью 4500 мАч, и пользователи могут быстро зарядить устройство до 50% всего за 30 минут с помощью прилагаемого зарядного устройства XZQ-UC1 мощностью 30 Вт.

Внутренняя и внешняя память

Xperia PRO-I имеет большую внутреннюю память: 12 ГБ ОЗУ для выполнения ресурсоемких вычислительных задач и 512 ГБ ПЗУ, обеспечивающие достаточно места для хранения фотографий, видео и других файлов для поддержки носителей micro SDXC емкостью до 1 ТБ.

Цены и наличие

Новый Xperia PRO-I поступит в продажу в начале декабря по цене от 1798 долларов США за версию на 512 ГБ.

Новый Vlog Monitor также будет доступен в начале декабря примерно за 198 долларов США.

Что такое фазовый автофокус в камере смартфона? Что такое автофокус в телефоне.

Инновационная система лазерного автофокуса камеры на смартфонах очень популярна. Эта технология позволяет камере быстро и точно фокусироваться на объектах. Справедливости ради скажем, что есть недостатки в технологии. Луч не может вернуться назад на большие расстояния. Также есть проблемы с прозрачными и отражающими объектами. Поэтому давайте разбираться в некоторых моделях смартфонов с лазерным автофокусом 2016 года.

Lg g3

Смартфон, который первым получил систему лазерной автофокусировки, был LG G3. Модель по праву можно назвать настоящим планшетным телефоном за счет больших размеров … Хоть корпус и пластиковый, похоже, что это не более чем металл. Лазерный дальномер и двойная вспышка расположены на задней панели устройства.

LG G3 оснащен сенсорной матрицей IPS. Диагональ экрана составляет 5,5 дюйма, а разрешение — 2560х1440 пикселей.Яркость дисплея регулируется вручную или с помощью автоматической регулировки. С помощью технологии мультитач гаджет справляется с 10 одновременными касаниями.

Экран показал отличные углы обзора, при больших отклонениях взгляда нет существенного цветового сдвига. Также нельзя умолчать о хорошем цветовом тоне и равномерности яркости белого поля . Цветопередача естественная, присутствуют насыщенность и четкость цветов.

Качественный и громкий звук достигается за счет мощного динамика, подключенного к усилителю.Аппарат имеет два модуля цифровых камер на 2,1 и 13 мегапикселей. Фронтальная камера отлично справляется с автопортретами. Отдельного внимания заслуживает задняя 13-мегапиксельная основная камера; он имеет усовершенствованную оптическую стабилизацию изображения и лазерную фокусировку. То есть модель, как и профессиональные зеркальные камеры, использует эту технологию для определения расстояния между объектом и камерой с помощью лазерного луча.

Гаджет работает на программной платформе Google Android 4.4.2 KitKat. Аппаратная платформа основана на Qualcomm Snapdragon 801.Объем оперативной памяти составляет 2 Гб, а встроенной 16 Гб, которую можно расширить картой памяти до 128 Гб.

Представленный литий-полимерный аккумулятор способен обеспечить автономность модели около двух суток в режиме средней нагрузки.

LG g4

Преемником LG G3 является G4. Гаджет претерпевает изменения в камере, дизайне, дисплее и теперь имеет более совершенную начинку. Задняя крышка выполнена из изящной кожи. Что касается материалов изготовления, то здесь натуральная кожа, а корпус весь пластиковый.Вы можете приобрести шесть различных цветов кожаной отделки: красный, черный, коричневый, желтый, бежевый и небесно-голубой.

Модель дополнена сенсорной матрицей без воздушной прослойки IPS, а еще и защитным стеклом … Здесь используется новый тип дисплея — LG IPS Quantum, который дает цветопередачу примерно на 20%, яркость больше и выше контраст. Диагональ экрана составляет 5,5 дюйма, а разрешение — 2560х1440 пикселей. В настройках дисплея можно использовать автоматическую регулировку яркости.Плюс пользователя ждет приятный сюрприз в виде технологии мультитач , аппарат обрабатывает 10 одновременных касаний.

Экран продемонстрирует отличные углы обзора без существенных цветовых сдвигов, при любых отклонениях взгляда. В звуке модели нет ничего особенного, звучит чуть лучше, чем у предшественника G3. Динамик очень громкий, звук чистый и непрерывный.

Фронтальная камера у аппарата добротная 8-мегапиксельный модуль выдает снимки хорошего качества. Основная камера 16 Мп имеет улучшенную систему оптической стабилизации изображения, а также лазерный автофокус с молниеносным временем отклика … Более того, усовершенствованная камера имеет датчик цветового охвата для повышения точности цветопередачи. Однозначно можно сказать, что снимки камеры — лучшие среди смартфонов на сегодняшний день.

LG G4 основан на платформе Qualcomm Snapdragon 808, которая известна своими многочисленными расширенными возможностями подключения. Аппаратная платформа Google Android 5.1 леденец телефон. Модель получила приличную аккумуляторную батарею емкостью 3000 мАч.

Нексус 5X

Модель изготовлена ​​из пластика. Дизайн можно назвать проще оригинального. Переднюю панель дополняет тонированное плоское защитное стекло … В LG Nexus 5X установлен сенсорный экран IPS, усиленный технологией In-Cell Touch, вместе с Gorilla Glass 3. Экран диагональю 5,2 дюйма с разрешением 1920 × 1080. Датчик освещенности автоматически регулирует яркость дисплея.

Внешняя поверхность экрана имеет специальное олеофобное покрытие, которое защищает от появления отпечатков пальцев. Гаджет демонстрирует высокую максимальную яркость, а это значит, что с учетом антибликовых свойств изображения будут хорошо видны даже в самый солнечный день.

Насыщенность цветов отличная, цветопередача хорошая. Что касается звука, то его параметры очень скромные, при этом в наушниках звук намного лучше и приятнее.Во время телефонного разговора никаких искажений не прослеживается.

Гаджет имеет два модуля камеры на 5 и 12,3 Мп. Фронтальная камера оснащена 5-мегапиксельным сенсором, без автофокуса и вспышки. Качество съемки этой камеры приемлемое, уровня достаточно для селфи. Основная камера имеет сенсор Sony IMX377 и лазерный инфракрасный дальномер для фокусировки, который имеет двойную многоцветную вспышку, но функции стабилизации изображения здесь нет.

В этой модели производитель расширил поддержку функции энергосбережения.Существует также система сканера отпечатков пальцев, которая здесь называется Nexus Imprint. Мощная и достаточно актуальная 6-ядерная SoC Qualcomm Snapdragon 808 обеспечивает работу аппарата. Телефон, имея такую ​​мощную платформу, демонстрирует очень высокий уровень производительности.

Результаты тестирования воспроизведения видео

показали, что устройство оснащено всеми необходимыми декодерами, способными воспроизводить большинство распространенных мультимедийных файлов.

Встроенный несъемный аккумулятор емкостью 2700 мАч.В целом смартфон показывает хорошее время автономной работы, хотя в режиме видео тестируемый телефон продержался всего 6 часов, а задняя панель явно испытывала перегрев.

Оппо Р7 Плюс

Oppo пытается зарекомендовать себя как производитель качественной продукции. OPPO R7 оснащен огромным 6-дюймовым дисплеем, он выполнен по технологии AMOLED, разрешение составляет 1920 х 1080 пикселей. Модель имеет 3 ГБ оперативной памяти и 32 ГБ встроенной памяти.

Устройство содержит аккумулятор емкостью 4100 мАч.Но с таким большим дисплеем и мощным процессором он не может достаточно долго держать один заряд.

Фронтальная камера ничем не примечательна, на 8 Мп качество селфи приемлемое. Основная 13-мегапиксельная камера дополнена стабилизацией изображения и лазерным автофокусом.

OPPO R7 работает под управлением операционной системы Android 5.0. Преимущество в том, что устройство поддерживает работу с двумя SIM-картами формата nano SIM. Примерная стоимость модели 490$.

Мейзу МХ 5

Одним из самых ожидаемых гаджетов является Meizu MX5. В нем есть почти все, что хотели пользователи: тонкий алюминиевый корпус, огромный экран с небольшими рамками, отличный звук, сканер отпечатков пальцев, большая батарея и продвинутая камера.

Приятным штрихом является размер телефона. С экраном 5,5 дюймов совсем не большой. Сборку можно признать качественной, но не очень аккуратной. Разрешение экрана составляет 1080×1920 пикселей. В экране гаджета используется OLED-матрица.

Возможна ручная регулировка цветового баланса между холодными и теплыми тонами, но заводская настройка цветового баланса удовлетворительна.Основная камера на 20,7 Мп имеет светосилу и шесть линз, есть лазерная фокусировка, а также двойная вспышка. Качественное селфи делает 5-мегапиксельная камера. Правда, без сверхширокоугольной оптики и вспышки, но на результат это никак не влияет.

В этом смартфоне производитель уделил особое внимание качеству воспроизведения музыки. Разговорный динамик также звучит шикарно, звук чистый и громкий.

Хоть в телефоне и два слота для nanoSIM, однако радиомодуль всего один, а это значит, что разговаривать по обоим номерам одновременно невозможно.Внутри находится плотно запаянный аккумулятор емкостью 3150 мАч. Автономная работа устройства показывает возможность работы устройства до вечера. В режиме воспроизведения видео устройство также показало хорошие результаты в плане автономности.

Лазер Asus Zenfone 2

Передняя панель аппарата покрыта прочным стеклом Gorilla Glass 4. Задняя сторона телефона выглядит очень интересно: в центре большой объектив основной камеры, рядом с ним — одинаковых овалов лазерного автофокуса и светодиода вспышка.

Диагональ экрана 5 дюймов, разрешение 1280х720 точек. Дисплей изготовлен по технологии TFT IPS, имеет олеофобное покрытие. Картинка очень красочная, яркая, углы обзора максимальные. Сенсор способен обрабатывать до 10 нажатий одновременно. Телефон реагирует очень быстро, палец легко скользит по поверхности. Яркости немного не хватает в пасмурный день или в темноте.

Смартфон оснащен четырехъядерным процессором Qualcomm MSM8916 с частотой 1.2 ГГц. Размер оперативной памяти составляет 2 ГБ, а встроенной памяти — 16 ГБ. Есть возможность расширения памяти за счет карт памяти до 128 Гб. Устройство легко справляется с ресурсоемкими программами, легко загружая их.

Пользователь отметит приятный бонус в виде 13-мегапиксельной камеры с лазерным автофокусом. Камера работает очень хорошо, снимки яркие и естественные, режимов и настроек много. Автофокус срабатывает просто мгновенно. Фронтальная камера, конечно, уступает по качеству снимков, но для селфи ее вполне достаточно.Аккумулятор емкостью 2400 мАч справляется с автономной работой двое суток.

Поговорим о широко распространенной и полезной технологии в камерах смартфонов.

Каждому хочется, чтобы его фотографии при съемке были четкими и четкими, а снимаемый объект — четким и резким, то есть в фокусе. В настоящее время все современные гаджеты имеют автоматическую фокусировку, при которой устройство самостоятельно расставляет линзы на такое фокусное расстояние, которое позволит запечатлеть объект съемки без размытия.

Со стороны кажется, что все происходит просто и быстро – достаточно навести камеру на нужный участок кадра, и фото готово. На самом деле за короткий промежуток времени происходит множество процессов и расчетов, которые для нас незаметны.

В большинстве устройств используется автоматическая фокусировка, основанная на сканировании световых фаз — фазовый автофокус. Попробуем доступным языком описать его принцип работы.

Впервые этот тип автофокуса был установлен в зеркальную камеру, где он зарекомендовал себя как стабильный и быстрый.Позже в камеры смартфонов стали поставлять фазовый автофокус — сейчас это уже никого не удивляет.

Как работает фазовый автофокус?

Со всех участков фотографируемого изображения потоки света попадают в объектив фотоаппарата, а затем на светочувствительный сенсор — матрицу фотоаппарата. На нем расположен фазовый датчик (часто не один), который анализирует однородность фаз поступающего света. Если они одинаковые, фокусное расстояние относительно объекта правильное.Если характеристики принимаемых световых потоков различаются, этот датчик сообщает об этом процессору камеры, который перемещает линзы объектива для получения правильных параметров световых фаз. Эти измерения происходят очень быстро.

В большинстве мобильных камер фазовые датчики равномерно разнесены по площади будущего кадра, чтобы охватить зоной фокусировки любой одиночный объект. Это позволяет комбинировать резкость на нескольких объектах примерно на одинаковом расстоянии от объектива.

Для наглядности работы и расположения фазовых датчиков на матрице вспомним процесс фотографирования на цифровую мыльницу или зеркалку. Перед тем, как сделать фото, мы не нажимаем кнопку спуска затвора до конца. В этот момент осуществляется оценка возможных объектов фокусировки — на дисплее они отмечаются многочисленными квадратиками или красными точками. Это проявление работы фазовых детекторов.

Преимущества и недостатки

Преимуществом фазового автофокуса является его высокая скорость наведения, особенно по сравнению с его устаревшим контрастным аналогом.Процессору камеры и детекторам требуются доли секунды для измерения и настройки резкости, а ошибки фокусировки случаются редко.

В современных флагманских смартфонах количество детекторов настолько велико, что может покрывать до 20% матрицы, поэтому качество снимков значительно возрастает. Некоторые производители, например Samsung, снабжают матрицы камер своих гаджетов 100% датчиками света — речь идет о технологии Dual Pixel, о которой мы подробно рассказывали.

Еще одним несомненным плюсом фазового автофокуса является возможность фокусировки на движущихся объектах. Несмотря на то, что картинка в этом случае быстро меняется, датчики фокусируются на нужном объекте.

Недостатком фазового автофокуса является то, что он увеличивает вероятность неправильной фокусировки в условиях низкой освещенности, когда объект находится на значительном расстоянии от камеры. В этом случае светоприемникам не хватает информации о фотографируемых объектах.

Наконец, простой, но полезный совет. Чтобы получить фото с резкостью в нужной области (не только в центре), при наведении смартфона коснитесь дисплея в нужной точке фокусировки.

Статьи и лайфхаки

Content :

Современные мобильные устройства сочетают в себе множество полезных функций. Всем, кто пользуется камерой своего устройства, будет полезно узнать, что такое автофокус в телефоне, а также что делать, если его нет.

Автофокус в мобильном телефоне: что это такое

Система автоматической фокусировки, или автофокус, обеспечивает фокусировку в автоматическом режиме. Обычно для его обозначения используется аббревиатура AF.

Обратите внимание, что автофокус — одно из наиболее часто используемых современных достижений в фотографии. В особенности это касается видеосъемки, поскольку представить ее без системы автоматической фокусировки практически невозможно.

Любой, кто фотографирует или снимает видео, должен уметь работать с автофокусом; он даже не требует личного вмешательства самого пользователя.

Система автофокусировки может быть более точной, чем ручная фокусировка, и поэтому особенно полезна для движущихся объектов. По сути, он измеряет расстояние до интересующего нас объекта, формирует сигнал и делает резкость, благодаря чему фотографии получаются качественными. .

Итак, мы разобрались, что такое автофокус в телефоне. Если мы выбираем себе мобильное устройство, то желательно, чтобы оно поддерживало такую ​​функцию, особенно в настоящее время.

Что делать, если в вашем телефоне нет автофокуса

Если в нашем мобильном аппарате нет автофокуса, практически нет гарантии, что снимки будут высокого качества.

К сожалению, если нет автофокуса, то нет возможности его установить с помощью дополнительного софта. Что делать в этом случае?

• Для начала можно попробовать не снимать слишком близко, так как резкость в такой ситуации не получится.
• Также рекомендуется попробовать, если возможно, стабилизировать нашу камеру во время съемки. Да, мы вряд ли сможем использовать штатив, но есть и другие средства стабилизации.

  Например, можно упереть руки, чтобы аппарат не болтался при съемке, а также делать фото только при хорошем освещении.

• Другой способ — понизить разрешение нашего изображения до 2-3 мегапикселей. Несмотря на то, что фотография будет меньше, она будет казаться визуально четче.

Если пользователю очень нужны хорошие снимки (даже любительские), рекомендуется просто приобрести недорогой цифровой фотоаппарат.

Если эта камера не зеркалка, вряд ли удастся добиться трехмерного изображения, но фото и видео будут резкими. Кроме того, любой современный цифровой фотоаппарат имеет функцию автоматической фокусировки.

feed_id: 13616 pattern_id: 9417

Часто задаваемые вопросы — Сборник часто задаваемых вопросов по теме и ответов на них. В нашем FAQ по Nokia и Microsoft мы постарались собрать самые популярные вопросы и ответы на них, найденные на нашем. Для того, чтобы найти то, что вас интересует, просто выберите свою модель Nokia или Microsoft из списка или воспользуйтесь поиском. Выбрать категорию Телефоны Планшеты BT-гарнитуры Игровые приставки

Какие режимы фокусировки есть у камеры и как их использовать?

Режим фокусировки определяет, как камера фокусируется на цели.Камера телефона имеет четыре режима фокусировки:
Бесконечность. Используйте режим фокусировки «Бесконечность», когда вам нужны четкие фотографии очень удаленных объектов. Этот режим чаще всего используется для пейзажной фотографии. Дополнительным преимуществом является отсутствие задержек, поскольку включена автофокусировка. Этот режим фокусировки можно использовать только при фотосъемке.
Гиперфокальный (ВЧ). Используйте гиперфокальный режим для максимальной глубины резкости (ГРИП), чтобы объекты были четкими как на расстоянии нескольких метров, так и на большом расстоянии. Например, вы можете снимать фото или видео через окно автобуса.Используя гиперфокальный режим, вы можете избежать фокусировки камеры на окне автобуса. Еще одним дополнительным преимуществом является отсутствие задержки автофокусировки, что удобно при съемке спортивных состязаний или движущихся объектов. Вы можете использовать гиперфокальный режим в особых случаях, так как фокус всегда остается стабильным. Гиперфокальный режим не подходит для съемки крупным планом или фильмов.
Крупный план. В режиме фокусировки крупным планом автофокус настраивается на короткие расстояния (примерно от 15 см до 50 см). Если вы хотите получить наилучшее качество на коротких расстояниях и сделать серию крупных планов, используйте этот режим фокусировки.Во время видеосъемки в этом режиме фокусировки непрерывный автофокус (CAF) работает на расстоянии примерно от 15 до 80 см.
Авто. Для большинства фотографий и видеоклипов автофокус работает очень хорошо, если только вам не нужно настраивать какие-либо параметры. При съемке фото с помощью клавиши камеры автофокус работает примерно от 25 см до бесконечности во всем диапазоне зума. Регулируемая фокусировка также работает во всем диапазоне расстояний, то есть примерно от 15 см до бесконечности во всем диапазоне зума. При видеосъемке в автоматическом режиме непрерывная автофокусировка (CAF) работает от 50 см до бесконечности.
При фотосъемке или записи видеоклипов отрегулируйте близкий фокус, если вам нужна малая глубина резкости (ГРИП) для получения приятного мягкого фона с эффектом размытия.
Чтобы изменить режим фокусировки при фотосъемке, убедитесь, что выбран Художественный режим, затем нажмите и удерживайте экран, чтобы выбрать режим фокусировки.
Чтобы изменить режим фокусировки во время записи видеоклипов, убедитесь, что выбран Художественный режим, затем коснитесь значка непрерывной автофокусировки (CAF) в левом нижнем углу видоискателя, чтобы отключить эту функцию.Когда непрерывная автоматическая фокусировка для видеозаписи отключена, камера использует режим гиперфокальной фокусировки.

ASUS в новых моделях ZenFone сделала ставку на «фишки» камеры. Вы догадались, как появилось название ZenFone 2 Laser, верно? Причина этого кроется в лазерной системе фокусировки камеры, что редкость в недорогих аппаратах, и даже не в каждом флагмане 2015 года. Но чтобы было немного интереснее, хочу начать разговор с устаревшего типа фокусировки и ее недостатки, чтобы потом перейти к достоинствам лазерной системы автофокусировки.

Наиболее распространенным решением фокусировки в камерах смартфонов является контрастный автофокус. Название этой технологии отражает то, как она работает. Речь идет о постоянном считывании и анализе изображения с матрицы, в результате чего объектив двигается вперед-назад в поисках области с наибольшей контрастностью. Очевидным недостатком такого типа автофокуса является его медлительность. Положение линзы в точке с наибольшей контрастностью определяют только после получения информации о полном ее перемещении.Хотя в некоторых ситуациях такое поведение системы фокусировки может быть приемлемым, в случае с мобильной фотографией нужно нечто иное. Я достал свой смартфон, быстро сделал крутой снимок и положил обратно — все эти действия должны занимать как можно меньше времени. В противном случае у вас всегда будет вероятность пропустить отличные моменты или получить что-то размытое в конце. Так ли мы себе представляем мобильную фотографию?

Решением проблемы медлительности контрастной фокусировки стало использование других технологий, позволяющих сократить «пробег» объектива в процессе фокусировки и позволяющих оперативно реагировать на возникновение любых непредвиденных ситуаций.Скорость фокусировки стала одним из важнейших параметров в камерах смартфонов за последние несколько лет, и это тот редкий случай, когда гонка за количественными показателями действительно необходима и оправдана. Одним из способов сократить время фокусировки было использование лазера, работающего как дальномер. Излучатель, расположенный рядом с камерой смартфона, испускает тонкий луч света, который отражается от поверхностей и возвращается обратно к источнику. За счет этого определяется расстояние до объектов и рассчитываются необходимые параметры фокусировки.В результате путь фокусировки объектива сильно сокращается — камера сразу понимает направление движения для фокусировки.

К сожалению, учитывая компактные размеры корпуса смартфона, лазерная фокусировка недостаточно мощная, поэтому на дальних дистанциях и при съемке на открытых пространствах ASUS ZenFone 2 Laser все равно приходится переключаться на контрастный автофокус. Однако наличие лазера не является маркетинговой функцией.Аппарат действительно очень быстро фокусируется при съемке объектов, находящихся на небольшом расстоянии. Кроме того, скорость и точность лазерного автофокуса не идут ни в какое сравнение с контрастом при съемке в сумерках и темноте. Если камера не может определить резкость краев плохо освещенных объектов, то луч света лазерного автофокуса точно рассчитывает расстояние и обеспечивает фокусировку за доли секунды.

Если говорить о техническом оснащении ASUS ZenFone 2 Laser, то помимо окошка лазерного автофокуса на задней панели имеется камера с разрешением 8 или 13 Мп (в зависимости от модели), F2.0 и двухцветной вспышкой RealTone. Последнее служит для того, чтобы объекты на фотографиях с использованием дополнительного источника света не получились неестественно бледными. Особенно это актуально при фотографировании людей, ведь именно внешний вид кожи становится одной из главных проблем при использовании вспышки. Что касается сенсора, то разрешения достаточно для получения качественных и детализированных фотографий.

Что касается фронтальной камеры, то на лицевой стороне ASUS ZenFone 2 Laser установлен модуль с разрешением матрицы 5 Мп и апертурой F2.0. Объектив широкоугольный и обеспечивает угол обзора 85°, что востребовано при съемке автопортретов – ведь хочется не только себя показать крупным планом, но и вписать друзей или достопримечательности в фон в кадре. Однако если угла обзора все же недостаточно, на помощь придут программные функции для создания панорамных селфи. Нужно лишь немного сдвинуть аппарат по горизонтали при съемке, и тогда в памяти ASUS ZenFone 2 Laser останется фото крупной компании или что-то очень интересное и масштабное на фоне вашего лица.

Также представляет интерес программное обеспечение камеры ASUS ZenFone 2 Laser. Для основного доступно семнадцать режимов съемки, начиная от обычного «Авто», HDR и ручного режимов, заканчивая созданием GIF-анимации, суперразрешением и эффектом миниатюры, он же Tilt Shift. Для фронтальной камеры доступно меньше опций: «Улучшение портрета», «Панорама селфи», «Авто», «Ночь», «HDR», «Эффект», «Слабое освещение», «Анимация GIF» и «Интервал». Об этом и обо всех опциях основной камеры читайте ниже.

Авто

Если выбран автоматический режим, у пользователя нет доступных опций. Просто прицельтесь, нажмите кнопку выстрела и получите результат. Все параметры выбираются автоматически. Этот режим лучше всего подходит для повседневной съемки, когда пользователю не нужны художественные эффекты, а вместо этого он хочет сделать снимок как можно быстрее.

Вручную

В ручном режиме есть возможность выбора таких параметров съемки, как баланс белого, экспозиция, светочувствительность, выдержка и фокусное расстояние.Пользователь может оставить один или несколько из этих параметров на откуп автоматике, либо настроить все по своему выбору. Это особенно удобно при съемке с длинной выдержкой при съемке со штатива или подставки.

HDR

Высокий динамический диапазон пригодится, когда вы не хотите жертвовать ни светлыми, ни темными участками кадра. Лучше всего это работает при съемке городских и природных пейзажей, когда часть объектов находится на солнце, а часть в тени.

Улучшение портрета

В разделе «Улучшение портрета» по шкале от 1 до 10 можно изменить такие параметры, как румянец, мягкая кожа, тон кожи, большие глаза и тонкие щеки.Выкрученные на максимум ползунки дают гротескный результат — пользователь становится либо инопланетянином, либо карикатурой на самого себя. Вы вряд ли поделитесь такими снимками, но точно сможете сломать желудок от смеха после выходок перед камерой. А если не ставить значения параметра ближе к максимальным, мелкие недостатки кожи отлично маскируются и селфи становятся более качественными, но в то же время естественными.

Супер разрешение

Камера ZenFone 2 Laser позволяет делать несколько кадров и программно комбинировать их для получения очень детализированных фотографий с разрешением, во много раз превышающим заявленные 13 Мп.Таким образом, лучше всего снимать неподвижные сцены с большим количеством деталей, например, архитектуру.

Низкое освещение

В условиях низкой освещенности специальный режим поднимает экспозицию для более ярких кадров, увеличивает детализацию, а также программно уменьшает шумы на фотографии. В некоторых ситуациях этот режим очень полезен.

Ночь

В отличие от предыдущего, режим «Ночной» позволяет владельцу ZenFone 2 Laser делать снимки практически в полной темноте. Тут надо сказать, что чудес не бывает, и идеального качества картинки вы не получите, но как-то сохранить памятные моменты можно.Даже если фотографии низкого качества, это лучше, чем простой черный прямоугольник, который получают большинство других смартфонов.

Глубина резкости

Иногда при макросъемке, то есть очень близких объектов, хочется еще больше подчеркнуть передний план и минимизировать внимание, привлекающее фон. Специальный режим съемки в ZenFone 2 Laser позволяет сделать фон еще более размытым, а также программно изменить силу этого эффекта на готовой фотографии.

эффект

Режим Эффект — фильтры для творческой съемки, например есть черно-белый режим, негатив, сепия, добавление сердечек к фотографиям и другие варианты для простейшей обработки изображений.

Селфи

Если вы хотите сделать качественный автопортрет, вам не нужно переключаться на фронтальную камеру, вместо этого вы можете использовать основную камеру. При этом вы можете быть уверены, что никто не останется за кадром. В режиме селфи выберите количество людей, которых хотите запечатлеть на снимке, и переверните смартфон экраном от себя.Как только все лица поместятся в кадр, ASUS ZenFone 2 Laser начнет обратный отсчет и подаст звуковой сигнал, чтобы начать съемку. После этого будет сделано три снимка, среди которых вы сможете выбрать лучший и использовать эффекты режима «Улучшенный портрет».

GIF анимация

В некоторых случаях мало фото и много видео. Например, когда речь идет о забавных ситуациях с детьми или животными. Решить эту проблему позволяет режим «Animation GIF», делающий анимированные картинки.

Панорама

Режим панорамной съемки в особом представлении не нуждается. ZenFone 2 Laser отлично справляется со сшиванием отдельных кадров высокого качества в одну большую фотографию.

Миниатюрный

Эффект размытия Tilt Shift, делающий объекты на фотографиях похожими на крошечные миниатюры в музее, достигается с помощью специальных линз. Но у ZenFone 2 Laser есть программный эквивалент этой функции, который добавляет размытие краям кадра и оставляет только небольшую полоску чистой.Для художественных снимков, особенно с высоты, этот режим — лучший выбор.

Перемотка назад

Если у вас включен режим «Перемотка назад», но вы не смогли нажать кнопку спуска затвора в нужный момент, не переживайте за упущенную возможность сделать классный снимок. ZenFone 2 Laser позволяет немного отмотать время назад, так как записывает картинку в память чуть раньше, чем вы нажимаете кнопку спуска затвора.

Интеллектуальное удаление

Бывает, что шикарный кадр портит случайный аналог или машина.ZenFone 2 Laser умеет справляться с этой несправедливостью и убирает с фото ненужные элементы.

Улыбнись!

При фотографировании людей чаще всего мы делаем несколько кадров, чтобы выбрать среди них лучший. Проблема в том, что ненужные фотографии часто остаются и занимают место в памяти смартфона. Специальный режим «Улыбнись!» делает пять кадров, среди которых вы выбираете лучший, а неудачные автоматически удаляются с устройства.

Замедленная съемка

На самом деле этот режим больше относится к видео, чем к фотографии, с точки зрения результата, а не процесса создания.«Замедленная съемка» на самом деле не что иное, как таймлапс, то есть через равные промежутки времени смартфон делает фотографии, а затем склеивает их в ролик с ускоренным видео.

В итоге получается, что ASUS ZenFone 2 Laser по возможностям фотосъемки — один из лучших смартфонов в своем классе. Технические параметры камеры в этом устройстве прекрасно сочетаются с возможностями программного обеспечения и предлагают пользователям не только делать качественные снимки, но и пробовать что-то новое в мобильной фотографии, экспериментировать с разными режимами и настройками, а главное — чтобы не пропустить отличные кадры.

Смартфоны

с автофокусом Dual Pixel

Технология Dual Pixel Autofocus (DPAF) не нова — она уже использовалась во многих сенсорах цифровых зеркальных и беззеркальных камер. По сути, двухпиксельный автофокус (также называемый Dual Pixel AF или Dual Pixel PDAF ) представляет собой усовершенствованный вариант фазового автофокуса (PDAF). С PDAF только около 5 % доступных пикселей были частью фокусировки. Однако при двухпиксельной фокусировке в каждый пиксель сенсора камеры встроен фотодиод с определением фазы.

Samsung представляет Dual Pixel PDAF в своих мобильных телефонах Galaxy S7 и S7 edge.

Еще в 2016 году компания Samsung первой среди производителей телефонов представила технологию двухпиксельного автофокуса в своих моделях смартфонов Samsung Galaxy S7 и Samsung Galaxy S7 Edge. С тех пор многие компании последовали за ним. Известно, что в iPhone от Apple нет камер с технологией автофокусировки с двумя пикселями. В iPhone, начиная с iPhone 6, используется менее продвинутая автофокусировка с определением фазы, известная как «фокусные пиксели».Компания Samsung первой представила двухпиксельную автофокусировку для фронтальной/селфи-камеры в своей линейке телефонов Samsung Galaxy S10.

Ниже приведен список всех известных телефонов с двухпиксельным автофокусом. Список двухпиксельных мобильных телефонов с автофокусом отсортирован в алфавитном порядке по торговым маркам. Внутри каждого бренда телефоны отсортированы по дате выпуска в порядке убывания (сначала самые новые модели).

1. Archos Алмазный Omega
2. Asus ROG Телефон
3. Asus ZenFone 5 ZE620KL
4. Asus ZenFone 4 Pro ZS551KL
5. Asus ZenFone 4 селфи Pro ZD552KL
6. Asus ZenFone 4 ZE554KL
7. Asus ZenFone Увеличить S ZE553KL ака Asus ZenFone 3 Увеличить ZE553KL
8. BlackBerry Key2
9. BQ Aquaris X2
10. BQ Aquaris X2 Pro
11. Google Pixel 3A
12. Google Pixel 3A XL
13. Google Pixel 3
14. Google Pixel 3 XL
15. Google Pixel 2
16. Google Pixel 2 XL
17. HTC EXODUS 1
18. HTC U12 +
19. HTC U11 +
20. HTC U11
21. LG V50 Thinq 5G
22. LG G8 Thinq
23. LG V40 Thinq
24. Meizu Note 8
25. Meizu X8
26. Meizu 16x
27. Meizu 16
28. Meizu 16 Plus
29. Meizu 15 Lite
30. Meizu 15
31. Meizu 15 Plus
32. Meizu E3
33. Meizu M6 Note
34. Motorola Mo к Z3 Play
35. Motorola Moto G6 Plus
36. Motorola Moto X4
37. Motorola Moto Z2 Play
38. Motorola Moto G5 Plus
39. Nokia 8.1 aka nokia x7
40. Nokia 7.1
41. Nokia 7.1
42. Nokia 8 Sirocco
43. Nokia 70066
44. Nokia 70066
45. OPPO OPPO RX17 PRO
46. OPPO RXO R9S PLUS
47. OPPO R9S
48. Razer Phone 2
49. Razer Phone
50. Realme 3 Pro (Realme X Lite Realme 3 Pro в Китае)
51. Samsung Galaxy Fold
52. Samsung Galaxy S10 5G (основная и фронтальная камеры)
53. Samsung Galaxy S10 (основная и фронтальная камеры)
54. Samsung Galaxy S10e (основная и фронтальная камеры)
55. Samsung Galaxy S10+ (основная и фронтальная камеры) передние камеры)
56. галактики Samsung Note9
57. галактики Samsung S9
58. галактики Samsung S9 +
59. Samsung Galaxy Note8
60. Samsung Galaxy S8 Активный
61. Samsung Galaxy Примечание FE
62. Samsung Galaxy S8
63. Samsung Galaxy S8 +
64. Samsung Galaxy Примечание 7
65. Samsung Galaxy S7 активный
66. Samsung Galaxy S7
67. Samsung Galaxy S7 Edge
68. Sharp Aquos S3 High
69. Sharp Aquos S3 90 066
70. острые Aquos S2
71. Sony Xperia 1 (aka sony xperia xz4)
72. vivo iqoo
73. vivo vivo Двойной дисплей
74. vivo vivo v11 (v11 pro)
75. vivo x23
76. vivo nex a
77. vivo NEX S
78. естественного X21i
79. естественного X21
80. естественных X21 UD
81. естественного Xplay7
82. естественного Xplay6
83. Wiko View2 Pro
84. Xiaomi реде 8
85. Xiaomi Mi Mix 3 5G
86. Xiaomi Черной акулы Helo
87. Xiaomi Mi Mix 3
88. Xiaomi Redmi Note 6 Pro
89. Xiaomi Mi 8 Lite
90. Xiaomi Mi 8 Pro
91. Xiaomi Pocophone F1
92. Xiaomi Mi 8 Explorer
93. Xiaomi Mi Max 3
5 Mi
94. Xiaomi Mi 6 SE 6 8 9006
95. Xiaomi Black Shark
96. Xiaomi Mi Mix 2S
97. Xiaomi Redmi Note 5 Двойная камера с искусственным интеллектом
98. Xiaomi Redmi Note 5 (Redmi 5 Plus в Китае)
99. ZTE Axon 9 Pro
100. ZTE nubia Z18 90 066

Этот список смартфонов с технологией Dual Pixel AF еще не завершен.Пожалуйста, не стесняйтесь предлагать недостающую модель телефона в разделе комментариев ниже, и после быстрой проверки телефон будет добавлен в список.

Вы также можете ознакомиться с моим списком двухпиксельных камер Canon с автофокусом.

Пожалуйста, подпишитесь на нас и поставьте лайк:

Почтовая навигация

Часть 4: не-Bayer CFA, фазовый автофокус (PDAF)

Доклад IISW завершился обзором пикселей PDAF, используемых в смартфонах.Три решения суммированы как маскированный, двойной фотодиод (двойной PD) и 2×1 OCL. Все они были разработаны для приложений с большими пикселями, в первую очередь для цифровых зеркальных и беззеркальных камер. Sony впервые применила маскированный PDAF в смартфонах в 2014 году. Текущий рекорд по наименьшему маскированному PDAF принадлежит Samsung поколения 0,8 мкм, реализованному в ISOCELL Plus с Tetracell CFA.

В 2016 году команда Samsung Galaxy использовала два источника изображений Sony и Samsung, используя двойной PD поколения 1,4 мкм. TechInsights задокументировал Samsung 1.Двойной ФД поколения 28 мкм, как описано в документе СБИС 2017 г., является самым маленьким из используемых двойных ФД, но во время семинара выяснилось, что этот вывод неверен. На самом деле, Samsung производит двойной фотодетектор поколения 1,22 мкм, и мы только что опубликовали наш анализ в нашем каталоге отчетов.

Наконец, 2×1 OCL легко описать как микролинзу двойной ширины, охватывающую два пикселя в строке. Первоначально он был разработан ON Semiconductor (Аптина), хотя мы не находили детали для анализа до 2018 года.Sony представила это решение для iPhone в 2016 году, и с тех пор мы видели Samsung и OmniVision с их собственными решениями, реализованными в поколении пикселей 1,12 мкм. Самый маленький из используемых OCL 2×1 используется в поколении Sony 0,8 мкм.

Рисунок 4: Классификация PDAF, введение, самый маленький из используемых

Мы хотели бы поблагодарить сопредседателей IISW Мишель (Ибин) Ван из Samsung и Даниэля Ван Блеркома из Forza-Ametek, председателя технической программы Владимира Коробова из ON Semiconductor, членов комитета технической программы и совета директоров за содействие еще одна мастерская мирового уровня.Это был мой 6-й семинар, так что 10-летие остановки в Бергене, Норвегия. Это замечательный формат, сравнимый с Олимпийскими играми, когда участники объявляют момент мирного времени, чтобы поделиться последними работами и задать вопросы участникам для всеобщего блага.

TechInsights размещает самый полный в мире каталог отчетов о конкурентном техническом анализе датчиков изображения и анализе тенденций, доступных по подписке 24×7 через облачное приложение. Тем не менее, мы были бы упущены, если бы не прокомментировали общедоступные информационные ресурсы, включая сайт Международного общества датчиков изображений (IISS).На сайте IISS размещен каталог всех предыдущих докладов семинаров, начиная с 1973 года. Члены правления Эрик Фоссум, Альберт Теувиссен и Владимир Койфман размещают бесценный контент и ведут блоги на http://ericfossum.com/, https://harvetimaging.com/ blog/ и https://image-sensors-world.blogspot.com/ соответственно.

Наконец, содержание этой презентации было специально сосредоточено на тепловизорах для смартфонов с малым пикселем, которые находятся на стадии становления. Мы с нетерпением ждем возможности отслеживать и сообщать о тепловизорах и оптических датчиках для смартфонов следующего поколения и, конечно же, охватывать другие подотрасли обработки изображений, такие как автомобилестроение, времяпролет (ToF), машинное зрение, безопасность/наблюдение и т. д.Несмотря на то, что дорожная карта масштабирования с мелкими пикселями близится к завершению, впереди у нас есть серьезные планы развития продукта, и сообществу разработчиков изображений еще предстоит проделать большую работу! На рис. 5 представлены некоторые области технологий системного и интегрального уровней, которые мы отслеживаем, документируя новые технологические элементы, достигающие мейнстрима.

Что дальше?

Система	Компонент/IC
«Визуализация Плюс» Визуализация для человека, Плюс, Зондирование для нейронного двигателя, искусственного интеллекта, машинного обучения и т. д. 3D-зондирование Распознавание лиц, дополненная реальность, игры и т. д. Расширенная биометрия Субэпидермальная визуализация, отслеживание взгляда и т. д. Мультикамеры Компьютерная визуализация	Интеграция, усовершенствованная упаковка Новые детекторы Органическая фотопроводящая пленка (OPF), Ge-on-Si, квантовая пленка и т. д. Межблочное соединение на уровне пикселей Расширенный глобальный затвор Штабелированный, с задней подсветкой Визуализация ToF с высоким разрешением Субдифракционный предел (SDL) пикселей Расширенные системы автофокусировки (PDAF)

Рисунок 5: Основные моменты развития технологий



.

No related posts.
