Фокусное расстояние заднее — Энциклопедия по машиностроению XXL

Удаление передней главной точки Удаление задней главной точки Удаление переднего фокуса Удаление заднего фокуса Переднее фокусное расстояние Заднее фокусное расстояние Удаление входного зрачка  [c.303]

Рис. 45. Фокусное расстояние задний фокальной отрезок s p

Фокусное расстояние заднее 28 — переднее 28  [c.446]

Величины / U f называют передним и задним фокусными расстояниями. Как видно, они полностью определяются значениями показателей преломления п и п и кривизной поверхности, на которой происходит преломление световых лучей. Соответствующие точки F к будут передним и задним фокусами этой по верхности. Очевидно, что / // = —п/п.  [c.279]

Величины /х и 2 суть постоянные длины, характеризующие преломляющую поверхность.

Они называются ее фокусными расстояниями-, /х — переднее фокусное расстояние (точка — передний фокус) — заднее фокусное расстояние (точка — задний фокус) (рис. 12.11).  [c.282]

Для классификации очковых стекол обычно применяется понятие оптической силы линзы. Оптической силой называется величина, обратная заднему фокусному расстоянию линзы. Если фокусное расстояние измерять в метрах, то оптическую силу принято выражать в диоптриях, считая ее положительной или отрицательной в зависимости от того, собирательная линза или рассеивающая. Так, например, рассеивающая линза с фокусным расстоянием 20 см (/ = — 1/5 м) имеет оптическую силу в — 5 диоптрий.  [c.293]

Заднее фокусное расстояние / — расстояние от задней главной точки до заднего фокуса.  [c.199]

В системе из двух компонентов, имеющих фокусные расстояния f ч fy и /2 и расстояние между задним фокусом первого компонента и передним фокусом заднего компонента, эквивалентные фокусные расстояния равны  

[c. 232]

Расстояние от точки Н до точки F паз. передним фокусным расстоянием (отри цат ел г. мым па рис.), а расстояние от точки Я до точки F — задним фокусны.м расстоянием (положительным на рис.),  [c.242]

Роб-Гок. причём Роб = А// об. Гок = 250// ок. где А — расстояние от заднего фокуса объектива до переднего фокуса окуляра (т. н. оптич. длина тубуса), и / о — фокусные расстояния объектива и окуляра. Обычно объективы М. имеют увеличения от 6,3 до 100, а окуляры от 7 до 15 поэтому общее увеличение М. лежит в пределах от 44 до 1500,  [c.142]

Форма первого из соотнощений (1.15) аналогична щироко известной в оптике формуле отрезков [44], причем заднее фокусное расстояние ДЛ определяется выражением (1.16) (легко  

[c.22]

Аналогичное соотношение для СПП найдем, дифференцируя по Я заднее фокусное расстояние f — nr/ n— ) (считаем, что СПП разделяет воздух и среду с показателем преломления п)  [c. 36]

I. (см. п. 1.2). Остается уточнить значения t/,- для различных типов оптических элементов. Для сферической преломляющей поверхности заднее фокусное расстояние fi = n[rj n. — n y Подставляя это выражение в (6.2), найдем  [c.183]

Формула, связывающая межкомпонентное расстояние d с линейным увеличением р прн известных фокусных расстояниях и (имеются в виду задние фокусные расстояния) и расстоянием I между предметом и изображением, может быть получена из формулы  

[c.294]

При фокусном расстоянии f = 7000 мм, относительном отверстии 1 4,5, угле поля зрения 2wi = ГЗО, расстоянии между зеркалами 1920 мм величине заднего отрезка s =291 мм, радиусах кривизны Г1 = 6600 мм = ЗЙ)0 мм суммы Зейделя имеют следующие значения S, = —0,002 S = —0,01 S , = —0,01 S,v = 0,12 S, = —3,88.  [c.382]

После обратного фурье-преобразования отфильтрованного поля второй линзой с фокусным расстоянием f в ее задней фокальной плоскости формируется распределение  [c. 133]

Эта оптическая система позволяет получить заданные величины увеличения, фокусного расстояния, заднего отрезка и коэффициентов аберраций 3-го порядка рех монохроматиче- iiMx Si, Su, Sm и двух хроматических S , Sif). В результате расчета по заданным величинам / или V, s, d, х, ai, tii, Vi, А = sin Ыт, Si, Su, Sm, Sf , SiP определяются фокусные расстояния компонентов их. относительные диаметры Di/f[, и основные параметры W, Р , J и W, 1, Q. Кроме этих величин вычисляются также коэффициент Петцваля Sjv и положение входного зрачка для последующей- части Xi , так как в начале расчета известно положение выходного зрачка х .  

[c.97]

Фокусное расстояние, мм Относительное отверстие Угол поля зрения, градус Фотографическая разрешающая способность в центре, пар линнй/мм Задний фокальный отрезок, мм  [c.362]

В телескопической системе Кеплера объектив и окуляр—положительные, в системе Галилея — окуляр отрицательный. Система Галилея дает прямое мнимое изображение, система Кеплера — перевернутое действительное, и для получения в ней прямого изображения необходимо добавлять оборачивающую систгму. Система Кеплера может применяться в измерительных приборах. В этом случае измерительные шкалы или отсчетные индексы ставятся в задней фокальной плоскости объектива или в передней фокальной плоскости окуляра (при отсутствии линзовой оборачивающей системы эти плоскости со-впадз1чТ . Увеличение телескопической системы равно отношению фокусных расстояний объектива и окуляра, взятому с обратным знаком.  

[c.240]

В системе из двух колшонентов, имеющих фокусные расстояния /, и f[, f, и /п и расстояние Д между задним фокусом первого компонента и передним фокусом второго компонента, эквивалентные фокусные расстояния равны  [c.321]

Ф = п Ц = n/f f ж f — заднее и переднее фокусные расстояния системы (см. Кардинальные точки оптической системы). Для системы, находящейся в воздухе (п = п = 1), ф = ijf. О, с. измеряется в диоптриях (м» ), она положительна для собираю1цих систем и отрицательна для рассеивающих.  [c.442]

УВЕЛИЧ НИЕ оптическое —отношение линейных или угл.

размеров изображения предмета, получаемого с помощью оптич. системы, к соответствующим размерам самого предмета. Характеризуя наиболее употребит, осесимметричные системы, различают линейное, угл. и продольное У. о. Линейное (поперечное) увеличение р — отношение длины / изображения отрезка, перпендикулярного оптич. оси системы, к длине этого отрезка / = 1/1. При р>0 (направления I к 1 совпадают) изображение наз. прямым, при р 1—увеличенным. Величину р оптич. системы можно вычислить, используя выражение fjx= —x /f, где /н/ — переднее и заднее фокусные расстояния, ахи х — расстояния от переднего фокуса до предмета и от заднего фокуса до изображения соответственно. В реальных оптич. системах линейное У. о. для сопряжённых плоскостей не остаётся постоянным по всему полю зрения. Это приводит к нарушению геом. подобия между предметом и его изображением, наз. дисторсией (см. Аберрации оптических систем).  

[c.200]

Значительно меньщая кривизна поля у дублета, силовой элемент которого ДЛ. РЛ в такой системе представляет собой слабый отрицательный мениск [21], а расстояние d между задней главной плоскостью мениска и ДЛ по выражениям (5.1) соизмеримо с фокусным расстоянием дублета или даже больще него. При этих условиях у коэффициентов Fz и D3 одинаковые знаки, причем / з з . Следовательно, дисторсия устраняется только при расположении выходного зрачка вблизи плоскости изображения f s ). Световые диаметры линз в этом случае сильно возрастают, что приводит к увеличению углов падения и преломления лучей на поверхностях мениска (вплоть до полного внутреннего отражения) и к росту аберраций высших порядков. Таким образом, в комбинированном дублете ди-сторсия практически неустранима.  

[c.162]

Телескопические системы состоят из двух частей — объектива (в расширенном смысле, т. е. системы, образующей изображение далеких объектов это может быть простой двухлиизовый объектив, или объектив с оборачиваюп1ей системой призм, или комбинации объективов и коллективов, создаюп1Нх прямое изображение объектов, или сложные системы с переменным увеличением) и окуляра, через который глаз (или иной приемник аналогичного назначения) рассматривает первичное изображение, создаваемое объективом. Окуляр может быть положительным (т. е. заднее фокусное расстояние его положительное) или отрицательным (в противоположном случае).  [c.5]

Пример расчета окуляра Рамсдена для астрономического объектива. Пусть требуется рассчитать окуляр Рамсдена с фокусным расстоянием 15,2 мм для астрономической трубы. Если увеличение всей системы велико — порядка 160, то можно считать, что входной зрачок окуляра находится иа бесконечности, а следовательно, выходной зрачок помещается в задней фокальной плоскости. Можно положить высоту г/ пересечения второго вспомогательного луча со второй линзой в обратном ходе равной единице со знаком минус. Имея в виду для окуляра самостоятельное исправление, примем, что сумма S,,, имеет значение от —0,3 до —0,35. Величину можно брать равной нулю, но еще лучше дать.ей небольшое отрицательное значение в пр.еделах от —0,2 до —0,3, компенсирующее обычно встречающуюся кому объективов.  

[c.139]

Телеобъектив, как показывает его название, предназначен для съемок с большого расстояния. Но при этом он, как правило, входит в набор сменных объективов, принадлежащих определенной камере, поэтому его задний отрезок должен быть таким же, как -задний отрезок остальных объективов набора, у которых фокусное расстояние значительно меньше. Кроме того, его продольные и поперечные размеры должны быть соизмеримы с размерами камеры другими словами, его длина должна быть малой по сравнению с фокусным расстоянием, а поперечные размеры умеренными, т. е. относительное отверсгне телеобъектива должно быть небольшим, что вытекает также из условия хорошего исправления аберраций.  

[c.281]

Обозначим через s задний отрезок телеобъектива, через / — его фокусное расстояние н через d — его длину телеувеличением Г назовем отношение длиной телеобъектива t —  [c.281]

Интересно отметить, чго в случае, когда сфокусированная голограмма регистрируется без диффузного рассеяния объектного пучка, наблюдение восстановленного изображения при освещении такой голограммы излучением лазера существенно затруднено вследствие точечных размеров источника. Наблюдение всего изображения в этом случае можно обеспечить путем проекции его на зкран, для чего изображение должно быть действительным. Соответствующие условия бьши созданы путем проведения двух последовательных фурье-преобразований светового поля, возникающего в плоскости голограммы, с последующей фильтрацией одного из пучков первого порядка дифракции в фурье-плоскости. При помещении сфокусированной голограммы в переднюю фокальную плоскость линзы с фокусным расстоянием f распределение амплитуд в ее задней фокальной плоскости, как известно (см., например, [92]), описывается выражением  [c.25]

Световое поле в задней фокальной плоскости (х/, положительной линзы с фокусным расстоянием / (рис. 71), осуществляющй фурье-преобразо-вание распределения U x, у), представим в виде фурьеч)браза  [c.133]

Фильтрация в фу №е-плоскосги. Перейдем теперь к рассмотрению фильтрации восстановленного поля в фурье-плоскости. Пусть восстановленное в Плоскости сфокусированной голограммы изображение переотобража-ется с помощью собирающей линзы с фокусным расстоянием / (рис. 74). Для определенности предполагаем, что голограмма сфокусированного изображения находится на двойном фокусном расстоянии от линзы. В фурье-плоскости, которая в случае плоской освещающей волны совпадает с задней фокальной плоскостью линзы, помещается непрозрачный экран с фильтрующим отверстием.  [c.144]

---

Фокусное расстояние заднее переднее — Энциклопедия по машиностроению XXL

Величины /х и 2 суть постоянные длины, характеризующие преломляющую поверхность. Они называются ее фокусными расстояниями-, /х — переднее фокусное расстояние (точка — передний фокус) — заднее фокусное расстояние (точка — задний фокус) (рис. 12.11).  [c.282]

При рассмотрении приведенных систем в обратном ходе лучей задние фокусные расстояния становятся передними и наоборот. Поэтому в формуле (1.25) можно заменить задние главные фокусные расстояния на передние  [c.12]

Расстояние между главными плоскостями может иметь любой знак. Они перекрещены, только если г/ + /». В этом случае (4.112) дает положительные результирующие фокусные расстояния (см. рнс. 51,6). Если расстояние между линзами с1 больше суммы двух фокусных расстояний, то у результирующей линзы — отрицательные фокусные расстояния, и передняя главная плоскость расположена спереди от задней (см. рис. 51, а). Если г/=Г + /», то главные плоскости отстоят бес-  [c.229]

Удаление передней главной точки Удаление задней главной точки Удаление переднего фокуса Удаление заднего фокуса Переднее фокусное расстояние Заднее фокусное расстояние Удаление входного зрачка  [c.303]

Фокусное расстояние. Различают переднее и заднее фокусные расстояния, которые равны между собой. Величина фокусного рас-  [c.26]

Фокусное расстояние заднее 28 — переднее 28  [c.446]

Размеры длину волны А,, фокусное расстояние I, передний и задний фокальные отрезки 5/ и Зр- помещают на поле схемы в таблице. Размеры граф не устанавливаются (см. рис. 12.1, 12.2).  [c.385]

Величины / U f называют передним и задним фокусными расстояниями. Как видно, они полностью определяются значениями показателей преломления п и п и кривизной поверхности, на которой происходит преломление световых лучей. Соответствующие точки F к будут передним и задним фокусами этой по верхности. Очевидно, что / // = —п/п.  [c.279]

В системе из двух компонентов, имеющих фокусные расстояния f ч fy и /2 и расстояние между задним фокусом первого компонента и передним фокусом заднего компонента, эквивалентные фокусные расстояния равны  [c.232]

Расстояние от точки Н до точки F паз. передним фокусным расстоянием (отри цат ел г. мым па рис.), а расстояние от точки Я до точки F — задним фокусны.м расстоянием (положительным на рис.),  [c.242]

Роб-Гок. причём Роб = А// об. Гок = 250// ок. где А — расстояние от заднего фокуса объектива до переднего фокуса окуляра (т. н. оптич. длина тубуса), и / о — фокусные расстояния объектива и окуляра. Обычно объективы М. имеют увеличения от 6,3 до 100, а окуляры от 7 до 15 поэтому общее увеличение М. лежит в пределах от 44 до 1500,  [c.142]

Так как окуляры работают в воздушной среде, то все передние и задние фокусные расстояния всегда будут попарно равны друг другу по абсолютной величине и обратны по знаку поэтому ( юр-мулы (1.85) и (1.86) могут быть переписаны  [c.24]

Умножая переднее фокусное расстояние на /г и заднее на п, приходим к равенству  [c.30]

Увеличивая отрезок Ь от передней главной плоскости до предметной точки А, будем уменьшать отрезок Ь от задней главной точки до изображения—точки А в пределе, когда точка А уйдет в бесконечность, точка А совпадет с точкой заднего фокуса Fo и отрезок Ь станет равным фокусному расстоянию при этом входной апертурный угол а станет равным нулю.  [c.42]

Переднее и заднее фокусные расстояния связаны формулой  [c.186]

На любом луче из пучка наклонных лучей мы всегда сможем отыскать фокальные и узловые точки. Учитывая, что передние и задние узловые фокусные расстояния у систем, расположенных в одной и той же среде, должны быть равны друг другу по величине и отличаться только знаком, придем к заключению, что 10 м. м. Русинов 289  [c.289]

Следовательно, заднее фокусное расстояние концентрической линзы становится равным предметному отрезку с обратным знаком, в силу чего произойдет совмещение переднего фокуса линзы с предметной точкой и перенос изображения после концентрической линзы в бесконечность.  [c.364]

Равенство же отношения показателей преломления минус единице обусловливает собой равенство передних и задних фокусных расстояний. Благодаря этому при прохождении главного луча через геометрические фокусы кривой второго порядка имеет место равенство сагиттальных и меридиональных фокусных расстояний вдоль главного луча и, как следствие, отсутствие астигматизма при произвольном положении предметной точки на главном луче. Вместе с тем геометрические фокусы отражательных поверхностей второго порядка являются сопряженными точками, изображаемыми друг другом без возникновения сферической аберрации.  [c.444]

Согласно рис. 4 величина переднего и заднего фокусного расстояния вычисляется по формулам  [c.100]

Узловыми точками называются такие точки, в которых угловое увеличение Wp = 1. Из формулы (7) следует при Wp= I д = / и х — f, т. е. передняя узловая точка находится от переднего фокуса на расстоянии, равном заднему фокусному расстоянию, а задняя узловая точка от заднего фокуса — на расстоянии, равном переднему фокусному расстоянию.  [c.104]

Непараллельность лучей, исходящих из конденсора, вызывает потерю четкости проектируемого контура. При данном фокусном расстоянии и протяженности источника света 55] потеря четкости будет тем большей, чем больше толщина проектируемой детали. Действительно, лучи касаются заднего и переднего краев проектируемой пластины фиг. 153) расходящимися линиями, направленными под углом 2(р, причем  [c.128]

Расстояния / между передней главной точкой и передним фокусом Р и задней главной точкой и задним фокусом Р — /1 называются соответственно передним и задним фокусными расстояниями.  [c.10]

Чтобы найти положение передней фокальной точки Р, рассмотрим луч, идущий через нее под некоторым углом аГ На выходе из системы он должен быть параллелен оптической оси, т. е. для него 1 2 = 0. Поэтому У 2 = Су — -0 / =0. Подставив сюда / = Пха, найдем у =—Оп а /С. Из рис. 7.10 видно, что 1 = —у /а = = п 0/С. Мы получили, что расстояние не зависит от а1, т. е. все лучи из р1 после прохождения через систему будут параллельны оптической оси. Рассматривая продолжения падающего и выходящего лучей, определяем положение передней главной плоскости Н и переднее фокусное расстояние, отсчитываемое от Я до = = п /С (при этом учтено, что для матрицы Ji, образованной произведением любого числа матриц. Я и йе М=АО—ВС—1). Когда показатели преломления сред по обе стороны от системы одинаковы (П = П2), ее переднее и заднее фокусные расстояния равны по модулю, но противоположны по знаку /2=—  [c.341]

В телескопической системе Кеплера объектив и окуляр—положительные, в системе Галилея — окуляр отрицательный. Система Галилея дает прямое мнимое изображение, система Кеплера — перевернутое действительное, и для получения в ней прямого изображения необходимо добавлять оборачивающую систгму. Система Кеплера может применяться в измерительных приборах. В этом случае измерительные шкалы или отсчетные индексы ставятся в задней фокальной плоскости объектива или в передней фокальной плоскости окуляра (при отсутствии линзовой оборачивающей системы эти плоскости со-впадз1чТ . Увеличение телескопической системы равно отношению фокусных расстояний объектива и окуляра, взятому с обратным знаком.  [c.240]

В системе из двух колшонентов, имеющих фокусные расстояния /, и f[, f, и /п и расстояние Д между задним фокусом первого компонента и передним фокусом второго компонента, эквивалентные фокусные расстояния равны  [c.321]

Ф = п Ц = n/f f ж f — заднее и переднее фокусные расстояния системы (см. Кардинальные точки оптической системы). Для системы, находящейся в воздухе (п = п = 1), ф = ijf. О, с. измеряется в диоптриях (м» ), она положительна для собираю1цих систем и отрицательна для рассеивающих.  [c.442]

УВЕЛИЧ НИЕ оптическое —отношение линейных или угл. размеров изображения предмета, получаемого с помощью оптич. системы, к соответствующим размерам самого предмета. Характеризуя наиболее употребит, осесимметричные системы, различают линейное, угл. и продольное У. о. Линейное (поперечное) увеличение р — отношение длины / изображения отрезка, перпендикулярного оптич. оси системы, к длине этого отрезка / = 1/1. При р>0 (направления I к 1 совпадают) изображение наз. прямым, при р 1—увеличенным. Величину р оптич. системы можно вычислить, используя выражение fjx= —x /f, где /н/ — переднее и заднее фокусные расстояния, ахи х — расстояния от переднего фокуса до предмета и от заднего фокуса до изображения соответственно. В реальных оптич. системах линейное У. о. для сопряжённых плоскостей не остаётся постоянным по всему полю зрения. Это приводит к нарушению геом. подобия между предметом и его изображением, наз. дисторсией (см. Аберрации оптических систем).  [c.200]

Интересно отметить, чго в случае, когда сфокусированная голограмма регистрируется без диффузного рассеяния объектного пучка, наблюдение восстановленного изображения при освещении такой голограммы излучением лазера существенно затруднено вследствие точечных размеров источника. Наблюдение всего изображения в этом случае можно обеспечить путем проекции его на зкран, для чего изображение должно быть действительным. Соответствующие условия бьши созданы путем проведения двух последовательных фурье-преобразований светового поля, возникающего в плоскости голограммы, с последующей фильтрацией одного из пучков первого порядка дифракции в фурье-плоскости. При помещении сфокусированной голограммы в переднюю фокальную плоскость линзы с фокусным расстоянием f распределение амплитуд в ее задней фокальной плоскости, как известно (см., например, [92]), описывается выражением  [c.25]

Для получения корреляции опорный пучок перекрывается, в плоскости Р2 помещается согласованный фильтр t x2, у2), а во входной плоскости Pi устанавливается транспарант с амплитудным пропусканием g xu уд- При этом распределение комплексных амплитуд света, падающего на плоскость Рз, описывается функцией G( , и), и после прохождения этого распределения через согласованный фильтр мы имеем G u,v) t x2, У2). Поскольку плоскость Рз совмещена с передней фокальной плоскостью второй фурье-преобразующей линзы L3 с фокусным расстоянием /3, распределение комплексных амплитуд в задней фокальной плоскости этой линзы представляет собой фурье-образ произведения G-t] таким образом,  [c.555]

Таким образом, одновременное устранение хроматизма положения и хроматизма увеличения будет получаться при ахромати-зации положения переднего и заднего фокусов системы и величин самих фокусных расстояний.  [c.187]

Кювета для комбинационного рассеяния света 3 имеет с одной стороны плоское окно, а с другой — зачерненный рог (рог Вуда), который поглощает излучение возбуждающей линии ртути, отраженное от внутренних стенок и окон кюветы. Этот свет сильно мешает наблюдению слабого КР-спектра, Чтобы излучение от источника возбуждения не мешало наблюдению. малоинтенсивного КР-спектра, рассеянный свет фотографируется под углом 90°. Рассеянный свет от кюветы собирается и направляется на щель спектрографа 6 линзой-конденсором 7. Конденсор, как и осветитель, укрепляется на рельсе спектрографа на строго определенном расстоянии от щели. Обычно передняя часть кюветы (дно) проецируется на объектив коллиматора, а задняя (начало рога Вуда) — на щель спектрографа. Для стандартных кювет длиной около 10 см и при фокусном расстоянии конденсора /=9,5 см это.му требованию удовлетворяет расстояние от щели до задней части кюветы— примерно 33 с.м. В связи с тем что линии КР-спектра очень слабы и времена экспозиции при фотографировании достигают нескольких часов, необходимо устранить все посторонние источники света. Для этого на конденсор надеты выдвижные светозащитные кожу.хи, а кассетную часть рекомендуется прикрывать черной материей. Кроме того, необходимо устанавливать более широкие входные щели (порядка 50 мкм), чем в случае полосатых спектров испускания двухатомных молекул. В спектре ртутной лампы наряду с возбуждающей линий А=435,8 нм содержатся еще ряд более слабых линий, и в КР-спектре они могут проявляться как линии релеевского рассеяния. Для того чтобы эти линии идентифицировать на фотопластинке рядом с КР-спектром снимают также и спектр ртутной лампы.  [c.145]

---

★ Вершинное фокусное расстояние — геометрическая оптика ..

Пользователи также искали:

как определить фокусное расстояние линзы, параксиальные характеристики плосковогнутой линзы, параксиальных, переднее фокусное расстояние, переднее и заднее фокусные расстояния, заднее фокусное расстояние линзы, фокусное, линзы, расстояние, заднее, параксиальных, переднее, фокусные, расстояния, Вершинное, параксиальные, характеристики, плосковогнутой, основное, уравнение, параксиальной, оптики, линейное, увеличение, оптической, системы, формула, определить, переднее фокусное расстояние, Вершинное фокусное расстояние, заднее фокусное расстояние линзы, как определить фокусное расстояние линзы, параксиальные характеристики плосковогнутой линзы, основное уравнение параксиальной оптики, линейное увеличение оптической системы формула, переднее и заднее фокусные расстояния,

…

Главное фокусное расстояние — База знаний Zen Designer

Определение главного фокусного расстояния фотографического объектива требует предварительного ознакомления с так называемыми главными плоскостями.

Под главными плоскостями имеют в виду условные плоскости, перпендикулярные, стоящие под прямым углом к оптической оси линзы или фотообъектива, в которых как бы суммируется все преломляющее действие системы.

Проходя через линзу, луч света преломляется на двух ее поверхностях: сначала на первой (по ходу луча) при переходе из воздуха в стекло, затем на второй, при переходе из стекла в воздух.

На рисунке показано преломление луча AB, параллельного главной оптической оси двояковыпуклой линзы. Луч преломляется сперва в точке B, а потом в точке C. Если продолжить луч AB вправо, а луч CD влево, то они пересекутся в точке h`, где образуют некоторый угол, как бы суммирующий оба преломления. Плоскость H`, перпендикулярная оптической оси линзы OO` и проходящая через точку h`, и есть одна из главных плоскостей линзы (в данном случае задняя).

Сделав аналогичное построение для луча ab, также проходящего вдоль главной оптической оси, но направленного в обратную сторону, найдем точку h«, через которую проходит вторая главная плоскость H (в данном случае передняя).

На следующем рисунке показано положение главных плоскостей в линзах различной формы.

Точки пересечения главных плоскостей с главной оптической осью линзы или объектива называются главными, или узловыми точками. Отсчет главного фокусного расстояния линзы или объектива производят от задней главной точки вдоль оптической осси. В качестве примера на следующем рисунке показано расположение задней главной плоскости в вымышленном объективе, указаны задняя главная точка и главное фокусное расстояние.

Таким образом, главным фокусным расстоянием объектива является расстояние от задней главной точки до главного фокуса.

Поскольку объектив может быть обращен к изображения как одной, так и другой стороной, у каждого объектива имеется два главных фокуса, которые располагаются по обе стороны от объектива. Главный фокус, расположенный в предметном пространстве, называется передним фокусом, а расположенный в пространстве изображения — задним фокусом. Соответственно различают переднее и заднее фокусное расстояния.

Главное фокусное расстояние объектива — величина постоянная. Величину фокусного расстояния выражают в сантиметрах или миллиметрах и обозначают в следующем виде:

F = 13,5 см или F = 50 мм

Необходимо иметь в виду, что обозначаемое на оправе объектива число, выражающее фокусное расстояние, часто округлено и отличается от истинного. Поэтому следует отличать номинальное и фактическое фокусные расстояния.

Фокусное расстояние определяется светосилу объектива, масштаб и глубину резкости изображения.

Масштаб изображения прямо пропорционален фокусному расстоянию объектива.

Светосила обратно пропорциональна квадрату фокусного расстояния.

Глубина резкости изображения, построенного объективом, при прочих равных условиях тем больше, чем меньше фокусное расстояние объектива.

Автор: Коллектив авторов. Компиляция: Hyosan. 25 июня 2013 в 12:57
Тэги: Технология фотографии (профессиональная, прикладная)

Автоколлиматор | Измерение фокусного расстояния линзы

Уникальная концепция фирмы OEG обеспечивает высочайшую точность измерений.

Высокая степень автоматизации моторизированных перемещений и обработки измерительной информации обеспечивается программным обеспечением, разработанным фирмой OEG.
Программно контролируемые измерения гарантируют объективность независимо от оператора.
Установки OTS одинаково эффективны как при серийных измерениях в промышленности, так и при индивидуальных измерениях в лаборатории.
Модульная конструкция установки позволяет, по желанию заказчика, оснащать её дополнительными функциями.

Установки обеспечивают измерение следующих параметров для сферической оптики:

— Измерение фокусного расстояние линзы:

• Эффективное фокусное расстояние EFL (ЭФР)
• Заднее фокусное расстояние BFL(ЗФР)
• геометрическое фокусное расстояние FFL (ГФР)

— Радиус R (Р)
— Функция передачи модуляции MTF(МТФ)
— Ошибка центрирования
— Изгиб цилиндрических линз
— Симметрия цилиндрических линз
— Угол наклона оси цилиндричой линзы

OTS может быть доукомплектованa для измерения плоской оптики. Для этого необходим дополнительный механический модуль базирования и программный модуль. Это позволяет измерять плoскопараллелность оптических пластин и призм или отклонение от угла 90° y призм. Если у вас возникли сомнения, отвечает ли оборудование вашим потребностям, пожалуйста, свяжитесь с нами. Доступен широкий выбор функций.

Базовая конфигурация
Основными оптико-механическими компонентами OTS являются:

• Базовая рама с интегрированным коллиматором;
• Моторизированный программно управляемый механизм смены образцовых штрихпластин;
• Измерительная головка, состоящая из электронного автоколлиматора с дополнительными линзами;
• Моторизированная программно управляемая Z-ось для высокоточного позиционирования измерительной головки.

Автоколлиматор измерительной головки может быть использован, в зависимости от функции измерения, в режиме автоколлимации или как телескоп (в сочетании с измерительным коллиматором). Элементы подсветки оснащены электронным регулятором яркости с целью корректировки отражающих характеристик измеряемого объекта (используя автоколлимацию) или свободной апертуры измеряемой линзы (измерения в проходящем свете). Длина волны освещения может быть адаптирована в зависимости от специальных требований. Точность позиционирования измерительной головки (Z — ось)-5 мкм, разрешение-1 мкм. Таким образом, обеспечивается точное определение плоскости положения изображения. Функция автоматической фокусировки позволяет устранить субъективное воздействие оператора на результаты измерений. Во избежание влияния ошибки базирования линзы на результат измерения,  используется самоцентрирующийся держатель с диаметром зажима до 100 мм, распространенный  в оптической промышленности.

Типы OTS
В основном существуют два стандартных типа: OTS 200 и OTS 500. Главные различия описываются в таблице:

	OTS 200	OTS 500
ЭФР коллиматора измерений	200 мм	500 мм
свободная апертура   коллиматора измерений	28 мм	65 мм
диапазон измерений для ЭФР, ЗФР, ГФР, радиуса	+/- 600 мм	+/- 1200 мм
Z-ось	шариковая направляющая, ШВП	воздуш. подшипник, линейный мотор

Базовые функции измерения
Основная система располагает такими функциями измерения, как измерение фокусного расстояния линзы- эффективное фокусное расстояние (ЭФР), заднее фокусное расстояние (ЗФР), граница фокусного расстояния (ГФР), и радиус (Р).
Измерительные принципы в оптической промышленности, как правило, общие. Благодаря электронной обработке и оценке данных, а также автоматической фокусировке обеспечивается предельно высокая точность и достоверность. Более подробную информацию об измерительных принципах можно найти в руководстве пользователя. Поскольку измерения управляются программно, работа с OTS не вызывает никаких трудностей. Разумеется, программное обеспечение работает в соответствии с современными операционными системами и отвечает требованиям каждого пользователя в оптической промышленности. Для отдельных измерений, процессом можно управлять с помощью джойстика.

Измерение ошибки центрирования
Измеряемая линза устанавливается на кромку базирующей трубки, включается вакуум(- 0,6 бар) , линза прижимается к базирующей призме при помощи фрикционного диска, установленного на сервомоторе. Набор базирующих трубок и призм (для различных диаметров линз) поставляется в комплекте с модулем для измерения ошибки базирования. Положения базирующей призмы и фрикционного диска регулируются по трём осям, таким образом они подходят для всех размеров линз. Ошибка центрирования линзы измеряется в проходящем свете при вращении линзы.

MTF измерение
Одним из дополнительных модулей OTS является измерение MTF. MTF может быть измерена на оси горизонтально и вертикально. Кроме того, могут быть измерены функция линейного и краевого распространения и распределение шкалы серых тонов. Для измерения MTF, вместе с соответствующим программным обеспечением поставляется специальный измерительный объектив.

Измерение плоской оптики
С помощью OTS могут быть измерены элементы плоской оптики. Для этой функции измерительная линза не требуется. В отсутствие измерительной линзы OTS работает как коллиматор-телескоп, либо только как автоколлиматор. Контрольное измерение производится без образца. После контрольного измерения образец помещается под измерительный луч. Измеряется плоскостность.

Измерение цилиндрической оптики
Оптическая испытательная установка OTS может быть использована для измерения цилиндрической оптики. Для больших цилиндрических линз она может быть оборудована площадкой X / Y. Помимо стандартных измерительных функций (ЭФР, ОФЗ / ГФР, радиус и MTF), имеются следующие дополнительные измерительные функции:

1. Измерение симметрии (смещения)
Симметрия описывает смещение оптической оси по отношению к механическим осям симметрии цилиндрической линзы.

2. Измерение изгиба
Изгиб описывает угловое смещение цилиндрических осей относительно механической опорной кромки цилиндрической линзы.

3. Измерение угла оси цилиндрической линзы
Это угол между плоской поверхностью и осью цилиндрической линзы.

Detail | Fujifilm Россия

Сменный объектив FUJINON серии XF и оригинальный байонет X Mount

Нет предела совершенству. Три великолепных объектива с фиксированным фокусным расстоянием и оригинальный байонет Fujifilm X Mount, обеспечивающий максимально эффективную работу с оптической системой, гарантируют высочайшее качество снимков.

X Mount Lens — the product of integrated lens & sensor development with original digital technology. Every new addition to the expanding line-up is a gem of optical excellence.

Every facet of the development and design of Fujifilm’s original X Mount began with a clean slate. The result was the marriage of high-precision optical engineering with the latest digital technology. From the acclaimed high resolution XF lens series to the compact portability of the XC lens series, each lens exploits the full potential of the X Mount’s descriptive performance.

For more information about the FUJINON XF & XC Lens Series, please click here.

M Mount adapter breathes new life into classic lenses of the past.

The M Mount adapter lets you use an incredibly wide selection of lenses with the FUJIFILM X-E2 camera body. Fully compatible with the M Mount lens standard, the adapter is designed to maintain a flange back distance of 27.8mm with a high degree of planarity and precision.

Объектив XF

Каждый из объективов, специально разработанных для обеспечения улучшенного разрешения и яркости даже по краям снимка без хроматических аберраций, представляет собой совершенное сочетание оптических технологий и высочайшего качества FUJINON. Асферические линзы и другие элементы объектива изготовлены из стекла и имеют специальное покрытие Super EBC, разработанное FUJINON. Этот объектив – мечта любого фотографа благодаря прочному металлическому корпусу и кольцу управления диафрагмой с шагом 1/3 ступени.

XF 18 мм F2 R

• 27 мм (эквивалент пленки типа 135)
• 7 групп/8 элементов (2 асферические линзы)
• Диапазон диафрагмы: F2-F16 (1/3 шага)
• Минимальное расстояние фокусировки: 18 см (коэффициент репродуцирования: 0,14)

• Размер фильтра: φ52 мм
• Габариты: φ64,5 x 40,6 мм
• Вес: примерно 116 г*

• * Без крышки и бленды объектива

XF 35 мм F1.4 R

• 53 мм (эквивалент пленки типа 135)
• 6 групп/8 элементов (1 асферическая линза)
• Диапазон диафрагмы: F1.4-F16 (1/3 шага)
• Минимальное расстояние фокусировки: 28 см (коэффициент репродуцирования: 0,17)

• Размер фильтра: φ52 мм
• Габариты: φ65 x 54,9 мм
• Вес: примерно 187 г*

• * Без крышки и бленды объектива

XF 60 мм F2.4 R Макро

• 91 мм (эквивалент 135)
• 8 групп/10 элементов (1 асферическая линза, 1 нерассеивающая линза)
• Диапазон диафрагмы: F2.4-F22 (1/3 шага)
• Минимальное расстояние фокусировки: 26,7 см (коэффициент репродуцирования: 0,5)

• Размер фильтра: φ39 мм
• Габариты: φ64,1 x 70,9 мм
• Вес: примерно 215 г*

• * Без крышки и бленды объектива

Байонет X Mount

Байонет X-Mount, специально разработанный для беззеркальной конструкции фотокамеры, имеет короткий рабочий отрезок, составляющий лишь 17,7 мм. Это означает, что задние элементы объектива расположены максимально близко к матрице. Широкое отверстие позволяет установить объектив глубже в корпус на расстоянии до 7,5 мм (приблизительно) от поверхности крепления и таким образом уменьшить заднее фокусное расстояние каждого объектива до минимально возможного, что обеспечивает высокое разрешение даже по краям изображения.

Оригинальный байонет Fujifilm X Mount

Более широкое открытие и глубокая посадка объектива

1. 1.Заднее фокусное расстояние — расстояние между задней линзой и матрицей. Уменьшение заднего фокусного расстояния способствует увеличению сбора света непосредственно из объектива и, тем самым, предотвращая потерю света, и повышает разрешение.

   XF 18 мм/заднее фокусное расстояние: 11 мм
   XF 35 мм/заднее фокусное расстояние: 21,9 мм
   XF 60 мм/заднее фокусное расстояние: 21 мм

Примечания

• * Фотографии в примерах являются смоделированными изображениями.

Как выбрать цифровой фотоаппарат — Фотосклад.Эксперт

В наше время, выбирая цифровой фотоаппарат, человек видит перед собой огромное многообразие моделей разных видов и форм, и здесь несложно запутаться и приобрести не совсем то, что хочешь. Поэтому необходимо прояснить, чем же они отличаются друг от друга, и почему похожие на вид модели зачастую стоят по-разному и дают совершенно разный результат.

Итак, по каким же признакам можно отличать фотоаппараты?

1. Возможность смены оптики. Тут особо пояснять ничего не нужно. Если вы видите рядом с объективом большую кнопку без обозначений, то у этого фотоаппарата есть возможность снять и поставить другой объектив. Это дает возможность подобрать оптику, наиболее подходящую в данный момент.

2. Размер светочувствительной матрицы. Это физический размер светочувствительного датчика изображения фотоаппарата. Он может варьироваться от нескольких миллиметров (например 6.16×4.62 мм у Canon PowerShot SX60 HS) до нескольких сантиметров (например, 44×33 мм у Pentax 645D). При прочих равных условиях, чем больше матрица, тем выше светочувствительность и разрешение фотоаппарата.

3. Тип видоискателя. Видоискатель — это та часть фотоаппарата, в которой мы видим то, что хотим запечатлеть в данный момент. Здесь могут быть такие варианты:

• Экран фотоаппарата — часто единственный видоискатель у компактных камер — позволяет выводить дополнительную информацию и готовый снимок после фотографирования. Присутствует на всех современных цифровых фотоаппаратах.
• Электронный видоискатель — по сути, тот же экран, только маленький и предназначенный для просмотра при приближении фотоаппарата вплотную к глазу. Сочетается с обычным экраном и встречается в основном на беззеркальных фотоаппаратах и ультразумах.
• Телескопический видоискатель. В данном случае свет от снимаемого объекта попадает в отверстие на передней части корпуса фотоаппарата и, проходя через систему линз, образует изображение в видоискателе на задней стороне фотоаппарата. Как пример, Canon PowerShot G16 и дальномерные фотоаппараты, например, Leica M9. В редких случаях сочетается с электронным в одном элементе как у Fujifilm FinePix X100.
• Зеркальный. Здесь свет, прошедший через объектив, попадает на зеркало, от него отражается на матовый экран, образуя изображение. Мы через призму или систему зеркал видим это изображение, поднеся фотоаппарат вплотную к глазу.

Также важной деталью, определяющей, что мы можем или не можем что-либо сфотографировать, является объектив. У объективов есть две основные характеристики.

Фокусное расстояние. По-научному это звучит как “заднее фокусное расстояние объектива” — расстояние от задней главной плоскости до заднего фокуса. Эта характеристика определяет “угол зрения” фотоаппарата. Чем больше фокусное расстояние, тем меньше угол зрения, и наоборот. То есть при прочих равных объектив с большим фокусным расстоянием позволяет “приблизить” что-либо, находящееся вдалеке. А объектив с малым фокусным расстоянием — “захватить” больше в кадр. Здесь необходимо упомянуть, что при разном размере матрицы одно и то же фокусное расстояние дает разный угол зрения: чем меньше матрица, тем меньший угол получается на фото. Поэтому введено понятие “эквивалентное фокусное расстояние” — это фокусное расстояние для матрицы формата 36×24 мм (размер самой распространенной фотопленки), на котором угол зрения будет такой же, как на данном объективе.

Фокусное расстояние объектива, как правило, измеряется в миллиметрах и может быть постоянным и переменным. Возьмем, к примеру, популярный объектив Canon 18-55mm — две цифры через черточку означают, что фокусное расстояние можно менять в пределах от 18 мм до 55 мм.

В характеристиках фотоаппарата часто указывается так называемый “зум” — его можно получить, поделив максимальное фокусное расстояние на минимальное. Зум является мерой универсальности объектива, и при желании вы можете самостоятельно посчитать зум для разных объективов.

Вторая важная характеристика — минимальное диафрагменное число на данном фокусном расстоянии (его еще называют светосилой). Это отношение фокусного расстояния к диаметру диафрагмы. Диафрагма — специальное устройство внутри объектива, которое располагается поперечно и оставляет отверстие для света нужного диаметра. То есть чем меньше диафрагменное число, тем больше света пропускает объектив и тем более “объемной” становится фотография. В характеристиках указывается минимальное диафрагменное число, а большие значения можно применить через настройки фотоаппарата.

Возьмем объектив 50 мм f/1.8. После обозначения f/ пишется как раз минимальное диафрагменное число. Мы можем понять, что максимальный диаметр отверстия диафрагмы 50/1.8 = 27.7 мм. Тем самым, мы можем сравнить возможности разных объективов.

На данный момент, на рынке существует три основных класса фотоаппаратов:

1. Компактные. Это фотоаппараты с небольшой матрицей и несменной оптикой. Сюда можно отнести и карманные модели с большим размером матрицы. Пример — Canon Powershot G7 X.
2. Зеркальные. Фотоаппараты с зеркальным видоискателем и сменной оптикой Например, Pentax K-3 II.
3. Беззеркальные. Фотоаппараты со сменной оптикой без зеркального видоискателя. Например, Panasonic Lumix DMC-Gh5 . Это, на сегодняшний день самый разнообразный класс.

Итак, возьмем для примера, несколько фотоаппаратов и попробуем понять, чем же они друг от друга отличаются.

Olympus Stylus 1 и Olympus OM-D E-M5

На первый взгляд, может показаться, что эти два фотоаппарата похожи. Однако, со знанием того, что было описано выше, мы можем понять, что это принципиально разные модели: Olympus Stylus 1 имеет несменную оптику и маленькую матрицу 7.6×5.7 мм. Olympus OM-D E-M5, в свою очередь, является фотоаппаратом со сменной оптикой, и у него гораздо больше матрица (17.3 x 13 мм). Какой же фотоаппарат лучше? Olympus Stylus 1, благодаря маленькой матрице имеет 10,7-кратный оптический зум (эквивалентное фокусное расстояние 28-300 мм), по этому параметру он соответствует, например, профессиональному объективу Canon EF 28-300mm f/3.5-5.6L IS USM, который весит 1.67 килограмма и стоит две с половиной тысячи долларов. Однако уступает “беззеркалке” Olympus OM-D E-M5 по детализации и чувствительности. Так что при выборе между этими моделями придется решать, что важнее.

Sony Cyber-shot DSC-HX60 и Ricoh GR

В данном случае, фотоаппараты также внешне похожи. Но, внимательно изучив характеристики, мы понимаем, что Sony Cyber-shot DSC-HX60 имеет матрицу размером 6.16×4.62 мм и тридцатикратный оптический зум, а Ricoh GR располагает датчиком изображения 23.7х15.7 мм, то есть ощутимо большим по размеру, таким как у “зеркалок”, но у него объектив с постоянным фокусным расстоянием. Что же будет лучше?

Если вы покупаете камеру для обычных фотографий интересных моментов своей жизни, то Sony Cyber-shot DSC-HX60 будет отличным выбором, позволяя также снимать удаленные объекты с помощью хорошего зума и делать видеоролики, не уступающие по качеству хорошей видеокамере благодаря видеосъёмке в 1920×1080 с частотой 50 кадров в секунду.

Ricoh GR, в свою очередь, является “записной книжкой” фотографа с отличным качеством фотографий, но не так универсальна, как компакт Sony.

Здесь мы снова сталкиваемся с тем, что оба варианта по-своему хороши.

Итак, в данной статье были рассмотрены только самые основные и важнейшие характеристики фотоаппаратов. При выборе могут оказаться не менее важными вес и эргономика, внешний вид, качество видеосъемки, скорость работы, и множество других критериев, не упомянутых выше.

Подытожив, можно сказать, что в наше время выбор фототехники очень большой, однако, руководствуясь нашей статьей, вы сможете не ошибиться с покупкой и лучше разобраться, чем они отличаются между собой.

Понимание геометрии оптических линз | Эдмунд Оптикс

Закон Снеллиуса | Терминология | Геометрия линз

Оптические линзы — наиболее важные инструменты в оптическом дизайне для управления светом. Когда оптические дизайнеры говорят об оптических линзах, они имеют в виду либо одну линзу, либо набор линзовых элементов (рис. 1). Примерами одиночных элементов являются плоско-выпуклые (PCX) линзы, двояковыпуклые (DCX) линзы, асферические линзы и т. Д .; примерами сборок элементов являются телецентрические линзы формирования изображения, объективы с коррекцией на бесконечность, расширители луча и т. д.Каждая комбинация состоит из серии элементов объектива, и каждый элемент имеет определенную геометрию линзы, которая по-своему управляет светом.

Рисунок 1: Плоско-выпуклая линза (один элемент слева) и телецентрическая линза для визуализации (комбинация элементов справа)

ЗАКОН ПРЕЛОМЛЕНИЯ СНЕЛЛА

Прежде чем углубляться в каждый тип геометрии линз, подумайте, как оптические линзы изгибают свет, используя свойство преломления. Преломление — это способ отклонения света на определенную величину, когда он входит в среду или выходит из нее.Это отклонение зависит от показателя преломления среды и угла, который свет образует по отношению к нормали к поверхности. Это свойство регулируется законом преломления Снеллиуса (уравнение 1), где n ₁ — индекс падающей среды, θ ₁ — угол падающего луча, n ₂ — индекс преломленной среды, и θ ₂ — угол преломленного луча. Закон Снеллиуса описывает взаимосвязь между углами падения и передачи, когда луч проходит между несколькими средами (рис. 2).

(1) $$ n_1 \, \ sin {\ left (\ theta_1 \ right)} = n_2 \, \ sin {\ left (\ theta_2 \ right)} $$

Рисунок 2: Закон преломления Снеллиуса

ТЕРМИНОЛОГИЯ ОПТИЧЕСКОЙ ЛИНЗЫ

Все оптические линзы подчиняются закону преломления Снеллиуса. Следовательно, именно геометрия оптической линзы (то есть профиль поверхности) определяет, как ведет себя свет при его распространении через оптический элемент. Чтобы понять терминологию, используемую в спецификациях оптических линз, рассмотрим 10 общих терминов (Таблица 1).Более подробные определения и список дополнительных терминов можно найти в нашем Глоссарии.

Общая терминология оптических линз
Сокращение	Терминология — определение
D, диам.	Диаметр — физический размер линзы.
R, R 1 , R 2 и т. Д.	Радиус кривизны — Направленное расстояние от вершины поверхности до центра кривизны.
EFL	Эффективное фокусное расстояние — Оптическое измерение, выражаемое как расстояние от главной плоскости оптической линзы до плоскости изображения.
BFL	Заднее фокусное расстояние — механическое измерение, определяемое как расстояние между последней поверхностью оптической линзы и плоскостью ее изображения.
П, П «	Основная плоскость — гипотетическая плоскость, в которой падающие световые лучи могут изгибаться из-за преломления.EFL определяется из местоположения главной плоскости.
CT, CT 1 , CT 2 и т. Д.	Толщина центра — расстояние от местоположения основной главной плоскости до конца элемента.
ET	Edge Thickness — расчетное значение, которое зависит от радиуса, диаметра и толщины центра линзы.
г б	Диаметр входного луча — Диаметр коллимированного света, попадающего в аксикон.
d r	Диаметр выходного луча — Диаметр светового кольца, выходящего из аксикона.
л	Длина — Физическое расстояние от конца до конца цилиндрического элемента (например, цилиндрической линзы) или расстояние от вершины до заготовки аксикона.

ГЕОМЕТРИЯ ОПТИЧЕСКОЙ ЛИНЗЫ

Используя общепринятую терминологию из Таблицы 1, легко понять технические характеристики для каждого типа одиночной линзы.В таблице 2 показаны 10 наиболее часто используемых оптических линз и их типичные области применения. По мере развития оптических технологий дополнительные геометрические формы одиночных линз, такие как линзы с регулируемым фокусом, и сборки, такие как телецентрические линзы, становятся ценными инструментами для проектирования оптики. Чтобы узнать больше о телецентрических объективах, просмотрите «Преимущества телецентричности».

Обычная геометрия оптических линз

Плоско-выпуклая (PCX) Линза | Посмотреть товар

Идеально подходит для коллимации и фокусировки с использованием монохроматического освещения.Примечание. Для оптимальной работы направьте изогнутую поверхность объектива PCX в сторону источника.

Двояковыпуклый (DCX) | Посмотреть товар

Идеально подходит для ретрансляции изображений и для визуализации близких сопряженных объектов. Примечание. Аберрации будут увеличиваться по мере увеличения соотношения конъюгатов.

Плоско-вогнутая (PCV) Линза | Посмотреть товар

Состоит из одной плоской поверхности и одной изогнутой внутрь поверхности.Идеально подходит для расширения луча, проецирования света и увеличения фокусного расстояния оптической системы.

Линза с двойной вогнутостью (DCV) | Посмотреть товар

Состоит из двух одинаково изогнутых поверхностей, обращенных внутрь. Идеально подходит для расширения луча, проецирования света и увеличения фокусного расстояния оптической системы.

Позитивная ахроматическая линза | Посмотреть товар

Выполняет те же функции, что и объектив PCX или DCX, но может обеспечивать меньший размер пятна и превосходное качество изображения.Ахроматические линзы полезны для уменьшения сферической и хроматической аберрации. Доступна отрицательная версия для расходящегося света. Для получения дополнительной информации просмотрите Зачем использовать ахроматические линзы?

Асферическая линза | Посмотреть товар

Идеально подходит для лазерной фокусировки или для замены нескольких сферических линз в системе. Полезно для устранения сферической аберрации и значительного уменьшения других аберраций.Для получения дополнительной информации см. Все об асферических линзах.

Линза положительного цилиндра | Посмотреть товар

Идеально подходит для фокусировки падающего света на линию или для изменения соотношения сторон изображения. Также доступна отрицательная версия.

Плоско-выпуклые (PCX) Аксиконы | Посмотреть товар

Идеально подходит для фокусировки лазерного луча в кольцо постоянной толщины.Примечание. Чем меньше угол при вершине, тем больше кольцо. Для получения дополнительной информации см. Подробный обзор Axicons .

(полностью) сферическая линза | Посмотреть товар

Идеально подходит для подключения оптоволокна, эндоскопии и сканирования штрих-кода. Также доступна версия с полушаровыми линзами. Для получения дополнительной информации см. Understanding Ball Lenses .

Стержневая линза | Посмотреть товар

Идеально подходит для соединения волокон и эндоскопии.Также доступна версия 45 °.

Оптические линзы бывают разных форм и размеров — от плосковыпуклых (PCX) до асферических. Знание преимуществ и недостатков каждого типа линз имеет решающее значение при выборе оптики, поскольку каждая из них имеет собственное предназначение. Понимание геометрии оптических линз помогает любому, от новичка до эксперта, выбрать лучшую оптическую линзу в любой оптической конструкции.

Крепление объектива и задний фланец

Камеры машинного зрения

в основном используют соединение C-mount для крепления объективов.В случае очень компактных камер типа «сахарный кубик» вы также можете найти CS-mount разъемов, чтобы иметь больше места для установки электроники камеры. CS-крепление является преобладающим стандартом для камер наблюдения. Фокусное расстояние фланца для C-крепления составляет 17,5 мм.

Заднее и заднее фокусное расстояние фланца

Соединение C-mount или CS-mount представляет собой дюймовую резьбу со спецификацией 1-32UN-2A или W 1 дюйм x 32 TPI (резьбы на дюйм) и практически соответствует метрической резьбе M25.5 х 0,75 мм. Угол наклона вышеупомянутой дюймовой резьбы составляет 55 °, а у метрической резьбы — 60 °. Стандарт подключения исторически находился под влиянием кинокамер и сохранился до сегодняшнего дня в видеотехнологиях и изображениях.

При использовании переходника с байонетом C-CS каждую камеру с байонетом CS можно использовать практически с любыми объективами с байонетом C (при условии, что резьба не слишком длинная, чтобы ее нельзя было полностью вкрутить в 5-миллиметровое кольцо). Использование объективов с байонетом CS на камерах с байонетом C невозможно.Благодаря короткому фокусному расстоянию с фланцем объективы с байонетом CS идеально подходят для создания недорогих сверхширокоугольных объективов. Это особенно важно в технологии мониторинга.

В особо компактных и дешевых одноплатных модулях камеры используются объективы с разъемами S-mount . Это оптика с диаметром резьбы M12 x 0,5 мм. Их еще называют «линзами M12x0,5». Эти мини-объективы применяются от веб-камер до промышленных плат OEM-камер. Несмотря на разумную цену, их оптика не обязательно должна быть плохой.Доступны даже 5-мегапиксельные линзы с цветовой коррекцией. Объективы с байонетом S обычно не имеют диафрагмы, поэтому они максимально открыты. Оптика с байонетом S может использоваться для сенсоров камер с размерами не более 1/2 дюйма, 1/3 дюйма или меньше. Помимо отсутствующей диафрагмы, в большинстве случаев у этих объективов нет кольца фокусировки: фокусировка оптики с байонетом S часто осуществляется путем ввинчивания объектива в резьбовой стержень или из него. Компактные привинчиваемые линзы, такие как S-mount, также доступны с разным диаметром резьбы, например M17, M14, M13, M9, M8, M7 и т. Д.

Крепление с байонетом F относится к байонетной системе Nikon, которая уже была разработана в конце 1950-х годов. Фокусное расстояние фланца 46,5 мм. Крепление F, как и винтовая резьба M42, в основном требуется для высокотехнологичных камер с особенно большими сенсорами, которые обеспечивают особенно высокое разрешение с большими пикселями. Это относится к камерам промышленного и линейного сканирования. В случае резьбового соединения M42 фокусное расстояние фланца не определено и относится только к диаметру 42 мм и определенному шагу резьбы.Таким образом, датчик можно установить очень близко к корпусу камеры, что позволяет сделать камеру более компактной. Однако необходимое расстояние между оптикой и сенсором должно быть создано с помощью оправы линз.

Заднее фокусное расстояние линз

По их меркам, линзы редко заканчиваются на контактной поверхности камеры, но их последняя группа линз обычно втыкается в корпус камеры. Заднее фокусное расстояние — это расстояние от вершины последней линзы до массива изображения.Это можно наблюдать очень часто, особенно в случае широкоугольных объективов.

Проблемы с установкой объектива:

Часто возникают проблемы с задним фокусным расстоянием при использовании камер с байонетом CS с адаптером с байонетом C + широкоугольным объективом с байонетом C. Некоторые объективы касаются внутреннего края адаптера C-mount в определенных положениях фокусировки.

Камеры с тремя ПЗС / КМОП-матрицами с многосекционной призмой перед датчиками также не допускают попадания оптики внутрь камеры.Специальные трехпластинчатые линзы обычно обеспечивают особую цветокоррекцию и позволяют избежать этой проблемы за счет другой конструкции линз. Конечно, их также можно использовать как «обычную оптику» с низким задним фокусным расстоянием в любое время.

Теории и формулы — JML Optical

Техническое примечание, теории и формулы по фундаментальным свойствам в оптической системе.

Условные обозначения

Прежде чем приступить к методам анализа для системы визуализации, необходимо установить несколько условных обозначений.Во-первых, свет движется слева направо. См. Таблицу условных обозначений ниже.

Параметр	Параметр положительный (+), если верно следующее:	Параметр отрицательный (-), если верно следующее:
Радиус кривизны	Центр кривизны справа от вершины	Центр кривизны слева от вершины
Расстояние до объекта	Объект слева от линзы	Объект справа от линзы
Расстояние до изображения	Изображение справа от объектива	Изображение слева от объектива
Заднее фокусное расстояние	Задняя точка фокусировки справа от последнего элемента	Задняя точка фокусировки слева от последнего элемента
Переднее фокусное расстояние	Передняя точка фокусировки слева от первого элемента	Передняя точка фокусировки справа от первый элемент

Трассировка лучей

Распространяя лучи линейно через однородную среду и применяя закон Снеллиуса на границах раздела сред, световые лучи можно проследить через оптическую систему.Такая система может состоять из различных оптических компонентов (линз, призм, зеркал и т. Д.). Каждый оптический компонент можно рассматривать как серию отдельных интерфейсов и переходов. Например, простая линза представляет собой кусок прозрачного материала с двумя поверхностями заданного радиуса и толщины. След луча через линзу состоит из трех сегментов: преломления на первой поверхности, прохождения через линзу и преломления на второй поверхности. Для конкретной оптической системы эту серию из трех простых операций можно повторить, чтобы проследить лучи через всю систему.

Параксиальный анализ

Первоначальный анализ оптической конструкции часто выполняется с использованием параксиального приближения, которое справедливо при малых углах падения, характерных для лучей, распространяющихся вблизи оптической оси. Используя разложение функции синуса в ряд по формуле

sin θ = tan θ — θ³ / 3! + θ ⁵ /5!
(θ в радианах),

параксиальная теория (первого порядка) оставляет только первый член. В следующем расчете предположим, что sin θ = tan θ = θ и cos θ = 1.

Закон Снеллиуса тогда может быть записан как: n ₁ θ ₁ = n ₂ θ ₂ .

Фокусное расстояние

Лучи, проходящие через любую точку фокусировки, параллельны оптической оси на другой стороне объектива. Фокусное расстояние связано с местоположением объекта и изображения по «формуле линзы»:

1 / f = 1 / S + 1 / S¹

Где:

S = расстояние до объекта
S¹ = расстояние до изображения

Увеличение

Увеличение M определяется как отношение высоты изображения y¹ к высоте объекта y:

M = y¹ / y; также M = S¹ / S .

Теория тонких линз

Самый простой случай — это «тонкая» линза нулевой толщины в воздухе. Все преломление происходит в плоскости линзы, и все расстояния могут быть измерены от этой плоскости, как показано на рисунке ниже. Объектив описывается следующим образом:

1 / f = (n-1) (1 / R ₁ — 1 / R ₂ )

Где:
f = фокусное расстояние
R ₁ = радиус кривизны первой поверхности линзы
R ₂ = радиус кривизны второй поверхности линзы
n = показатель преломления материала линзы.

Визуализация тонкой линзы

Теория толстой линзы

Тонкая линза — удобная идеализация, а физическая линза имеет конечную толщину. Учет этого приводит к «формуле производителя линз» для толстой линзы в воздухе:

Где:
t = центральная толщина линзы
f = эффективное фокусное расстояние (EFL)
R ₁ = первый радиус кривизны
R ₂ = второй радиус кривизны
n = показатель преломления линзы

Главные плоскости

Толстая линза вводит понятие главных поверхностей.Световой луч, прослеживаемый от объекта через первую точку фокусировки (F ₁ ), состоит из трех сегментов, как показано на рисунке ниже: первый, в воздухе, от точки объекта до линзы; второй — внутри линзы; третий — в воздухе, после линзы и параллельно оптической оси. Если входящие и выходящие лучи растянуты, они будут пересекаться в геометрическом месте точек, которые образуют первичную (или переднюю) основную поверхность (H ₁ ). Вблизи оси эта поверхность становится почти плоской и обычно называется передней главной плоскостью.Аналогичным образом лучи, падающие параллельно оси линзы, выходят через заднюю главную плоскость (H ₂ ) и пересекают заднюю фокусную точку (F ₂ ). Вторичная (или задняя) главная плоскость определяется пересечением этих падающих и выходящих лучей. Основные плоскости представляют собой единую воображаемую поверхность преломления, которая заменяет реальные поверхности линзы. Хотя H ₁ и H ₂ расположены в разных местах в системе, это разделение «невидимо» для луча.Для целей трассировки лучей луч высотой yh в H ₁ может быть напрямую переведен в H ₂ ; его высота остается yh. Кроме того, когда линза используется при единичном увеличении (1 ×), главные плоскости сопряжены друг с другом.

Главные плоскости служат ориентирами для расположения передней фокусной точки, задней фокусной точки, положения объекта и изображения. И формула линзы, и формула линзы включают эффективное фокусное расстояние f, которое измеряется от H ₁ и H ₂ .Хотя основные плоскости полезны при расчетах конструкции линзы, их полезность в физической установке ограничена, поскольку любая плоскость может лежать внутри или снаружи самой линзы. В физической установке переднее фокусное расстояние (FF) и заднее фокусное расстояние (BF) более полезны, чем основные плоскости. Переднее фокусное расстояние измеряется от передней фокусной точки до вершины первой поверхности линзы; заднее фокусное расстояние измеряется от вершины последней поверхности линзы до задней фокусной точки.

Фокусное расстояние — wikidoc

Файл: Focal-length.svg

Фокус F и фокусное расстояние f положительной (выпуклой) линзы, отрицательной (вогнутой) линзы, вогнутого зеркала и выпуклого зеркала .

Фокусное расстояние оптической системы является мерой того, насколько сильно она сходится (фокусирует) или расходится (рассеивает) свет. Система с меньшим фокусным расстоянием имеет большую оптическую силу, чем система с большим фокусным расстоянием.

Аппроксимация тонкой линзы

Для тонкой линзы в воздухе фокусное расстояние — это расстояние от центра линзы до основных фокусов (или точек фокусировки) линзы.Для собирающей линзы (например, выпуклой линзы) фокусное расстояние положительно и представляет собой расстояние, на котором луч коллимированного света будет сфокусирован в единственное пятно. Для расходящейся линзы (например, вогнутой линзы) фокусное расстояние отрицательно и представляет собой расстояние до точки, от которой коллимированный луч кажется расходящимся после прохождения через линзу.

Оптические системы общего назначения

Для линзы толщиной (имеющей значительную толщину) или системы формирования изображения, состоящей из нескольких линз и / или зеркал (например,g., фотографический объектив или телескоп), фокусное расстояние часто называют эффективным фокусным расстоянием (EFL), чтобы отличить его от других обычно используемых параметров:

• Переднее фокусное расстояние (FFL) или Переднее фокусное расстояние (FFD) — это расстояние от передней фокусной точки системы до вершины первой оптической поверхности . ^[1]
• Заднее фокусное расстояние (BFL) или Заднее фокусное расстояние (BFD) — это расстояние от вершины последней оптической поверхности системы до задней фокусной точки. ^[1]

Для оптической системы в воздухе эффективное фокусное расстояние дает расстояние от передней и задней главных плоскостей до соответствующих точек фокусировки. Если окружающая среда не воздух, то расстояние умножается на показатель преломления среды. Некоторые авторы называют это расстояние передним (задним) фокусным расстоянием, отличая его от переднего (заднего) фокусного расстояния , определенного выше. ^[1]

В общем, фокусное расстояние или EFL — это значение, которое описывает способность оптической системы фокусировать свет, и значение, используемое для расчета увеличения системы.Другие параметры используются для определения того, где будет формироваться изображение для данной позиции объекта.

Для случая линзы толщиной d в воздухе и поверхностей с радиусами кривизны R ₁ и R ₂ эффективное фокусное расстояние f определяется как:

1f = (n − 1) [1R1−1R2 + (n − 1) dnR1R2], {\ displaystyle {\ frac {1} {f}} = (n-1) \ left [{\ frac {1} { R_ {1}}} — {\ frac {1} {R_ {2}}} + {\ frac {(n-1) d} {nR_ {1} R_ {2}}} \ right],}

, где n — показатель преломления линзовой среды.Величина 1/ f также известна как оптическая сила линзы.

Соответствующее переднее фокусное расстояние:

FFD = f (1+ (n − 1) dnR2), {\ displaystyle {\ mbox {FFD}} = f \ left (1 + {\ frac {(n-1) d} {nR_ {2}}) } \ right),}

и заднее фокусное расстояние:

BFD = f (1- (n − 1) dnR1). {\ Displaystyle {\ mbox {BFD}} = f \ left (1 — {\ frac {(n-1) d} {nR_ {1}}) } \ right).}

В используемом здесь соглашении о знаках значение R ₁ будет положительным, если первая поверхность линзы выпуклая, и отрицательным, если она вогнутая.Значение R ₂ положительное, если вторая поверхность вогнутая, и отрицательное, если выпуклая. Обратите внимание, что соглашения о знаках различаются у разных авторов, что приводит к разным формам этих уравнений в зависимости от используемого соглашения.

Для сферически изогнутого зеркала в воздухе величина фокусного расстояния равна радиусу кривизны зеркала, деленному на два. Фокусное расстояние положительное для вогнутого зеркала и отрицательное для выпуклого зеркала. В знаковом соглашении, используемом в оптической конструкции, вогнутое зеркало имеет отрицательный радиус кривизны, поэтому

f = −R2 {\ displaystyle f = — {R \ over 2}},

, где R {\ displaystyle R} — радиус кривизны поверхности зеркала.

См. Радиус кривизны (оптика) для получения дополнительной информации о знаках радиуса кривизны, используемых здесь.

В фотографии

Файл: Focal length.jpg

Как фокусное расстояние влияет на композицию фотографии: регулируя расстояние камеры от основного объекта при изменении фокусного расстояния, основной объект может оставаться того же размера, в то время как другой, находящийся на другом расстоянии, изменяет размер.

Когда фотографический объектив установлен на «бесконечность», его задняя узловая точка отделена от датчика или пленки в фокальной плоскости фокусным расстоянием объектива.Объекты, расположенные далеко от камеры, затем создают четкие изображения на датчике или пленке, которые также находятся в плоскости изображения. Фотографы иногда называют плоскость изображения фокальной плоскостью; эти плоскости совпадают, когда объект находится на бесконечности, но для более близких объектов фокальная плоскость фиксируется относительно линзы, а плоскость изображения перемещается в соответствии со стандартными оптическими определениями.

Фокусное расстояние объектива определяет увеличение, при котором он отображает удаленные объекты. Фокусное расстояние объектива равно расстоянию между плоскостью изображения и отверстием (см. Модель камеры-обскуры), которое отображает удаленные небольшие объекты того же размера, что и рассматриваемый объектив.Объединение этого определения с предположением о прямолинейном изображении (то есть без искажения изображения) приводит к простой геометрической модели, которую фотографы используют для вычисления угла обзора камеры.

Чтобы визуализировать более близкие объекты в резком фокусе, объектив необходимо отрегулировать так, чтобы увеличить расстояние между задней узловой точкой и пленкой, чтобы пленка находилась в плоскости изображения. Фокусное расстояние f {\ displaystyle f}, расстояние от передней узловой точки до объекта для фотографирования S1 {\ displaystyle S_ {1}} и расстояние от задней узловой точки до плоскости изображения S2 {\ displaystyle S_ { 2}} связаны следующим образом:

1S1 + 1S2 = 1f {\ displaystyle {\ frac {1} {S_ {1}}} + {\ frac {1} {S_ {2}}} = {\ frac {1} {f}}}.

При уменьшении S1 {\ displaystyle S_ {1}} необходимо увеличить S2 {\ displaystyle S_ {2}}. Например, рассмотрим обычный объектив для 35-мм камеры с фокусным расстоянием f = 50 мм {\ displaystyle f = 50 {\ text {mm}}}. Чтобы сфокусировать удаленный объект (S1≈∞ {\ displaystyle S_ {1} \ приблизительно \ infty}), задняя узловая точка линзы должна находиться на расстоянии S2 = 50 мм {\ displaystyle S_ {2} = 50 {\ текст {мм}}} из плоскости изображения. Чтобы сфокусировать объект на расстоянии 1 м (S1 = 1000 мм {\ displaystyle S_ {1} = 1000 {\ text {mm}}}), линзу необходимо переместить 2.На 6 мм дальше от плоскости изображения до S2 = 52,6 мм {\ displaystyle S_ {2} = 52,6 {\ text {мм}}}.

Обратите внимание, что некоторые простые и обычно недорогие камеры имеют объективы с фиксированным фокусом, которые нельзя отрегулировать.

Фокусные расстояния обычно указываются в миллиметрах (мм), но более старые объективы, отмеченные в сантиметрах (см) и дюймах, все еще встречаются. Угол обзора зависит от соотношения фокусного расстояния и размера пленки.

Объектив с фокусным расстоянием, примерно равным размеру диагонали пленки или формата сенсора, известен как нормальный объектив; его угол обзора аналогичен углу, который образует достаточно крупный отпечаток, просматриваемый на типичном расстоянии просмотра диагонали отпечатка, что, следовательно, дает нормальную перспективу при просмотре отпечатка; ^[2] этот угол обзора составляет около 53 градусов по диагонали.Для полнокадровых камер формата 35 мм диагональ составляет 43 мм, а типичный «нормальный» объектив имеет фокусное расстояние 50 мм. Объектив с фокусным расстоянием короче обычного часто называют широкоугольным объективом (обычно 35 мм и меньше для камер формата 35 мм), тогда как объектив, который значительно длиннее обычного, может называться телеобъективом (обычно 85 мм и более для фотоаппаратов формата 35 мм), хотя использование этого термина неточно, поскольку оно подразумевает определенные оптические конструктивные качества, которые могут или не могут применяться к данному объективу.

Из-за популярности стандарта 35 мм комбинации камера – объектив часто описываются в терминах их эквивалентного фокусного расстояния 35 мм, то есть фокусного расстояния объектива с таким же углом зрения или полем зрения. view, если используется на полнокадровой 35-мм камере. Использование эквивалентного фокусного расстояния 35 мм особенно характерно для цифровых фотоаппаратов, в которых часто используются датчики размером меньше 35 мм пленки, и поэтому для достижения заданного угла обзора требуется соответственно меньшее фокусное расстояние с коэффициентом, известным как кроп-фактор.

См. Также

Список литературы

• Гривенкамп, Джон Э. (2004). Полевой справочник по геометрической оптике . SPIE Field Guides vol. ФГ01 . ШПИОН. ISBN 0-8194-5294-7.
• Hecht, Юджин (2001). Оптика (4-е изд.). Pearson Education. ISBN 0-8053-8566-5.

ca: Distància focal cs: Ohnisková vzdálenost da: Brndvidde de: Brennweite et: Fookuskaugus eo: Ĉefa fokusa distanco fa: فاصله کانونی عدسی hr: arišna duljina id: Ярак фокус это: Lunghezza focale lt: Židinio nuotolis nl: Brandpuntsafstand sk: Ohnisková vzdialenosť fi: Polttoväli sv: Brännvidd

Шаблон: WH Шаблон: WS

Основные сведения о фокусном расстоянии | B&H Explora

Первичным измерением объектива является его фокусное расстояние.Фокусное расстояние объектива, выраженное в миллиметрах, — это расстояние от оптического центра объектива (или узловой точки) до плоскости изображения в камере (часто обозначается знаком «Ф» на верхней пластине корпуса камеры), когда объектив сфокусирован на бесконечность. Плоскость изображения в камере — это то место, где вы найдете цифровой датчик или пленочную пластину. Если вы инженер-оптик, это очень важно. Однако фотографу не нужно знать об узловых точках или почему 200-миллиметровый объектив в нашем шкафу имеет длину всего 193 мм, чтобы делать отличные фотографии.Как фотографам нам нужно знать, что фокусное расстояние означает для наших изображений. Когда мы говорим о линзах, фокусное расстояние связано не только с физической длиной линз, линейное измерение представляет угловое поле зрения.

Фокусное расстояние и типы линз

На 35-мм пленочной камере оказывается, что угол обзора, обеспечиваемый объективом 50 мм, обеспечивает поле зрения, которое приблизительно соответствует полю зрения человеческого глаза. (Когда мы говорим «35-мм пленочная камера», мы имеем в виду размер кадра пленки, а не фокусное расстояние.) Все мы знаем, что наши глаза имеют широкое поле зрения и что мы также видим объекты на периферии того, куда мы смотрим — периферийное зрение, — но когда вы смотрите через 50-миллиметровый объектив на 35-миллиметровую камеру, вы видите то, что очень похоже на то, что видит ваш глаз. Следовательно, 50-миллиметровый объектив и линзы размером около 50 мм (скажем, от 35 до 70 мм, мнения разнятся) в совокупности известны как «нормальные» или «стандартные» линзы.

Прежде чем продолжить, я должен сказать пару слов о «кроп-факторе». В разных цифровых камерах датчики разного размера.Это вызывает эффективное изменение поля зрения камеры, но не фокусного расстояния данного объектива. Поскольку размер сенсора не зависит от фокусного расстояния, мы часто говорим о другом поле зрения, создаваемом сенсором меньшего размера, как о поле зрения или фокусном расстоянии, эквивалентном 35 мм. Я расскажу о кроп-факторе в следующей статье, но для целей этой статьи мы будем говорить о фокусном расстоянии по отношению к 35-мм пленке или полнокадровому цифровому датчику, поскольку это стандартная базовая линия для обсуждения фокусного расстояния. .

Мы уже говорили, что объектив 50 мм дает нам «нормальную» перспективу поля зрения. А как насчет объективов с разным фокусным расстоянием?

Если объектив короче 50 мм, скажем, объектив 24 мм, то изображение, создаваемое этим объективом, даст фотографу широкоугольную перспективу окружающего мира — шире, чем ваше «нормальное» зрение. Поле зрения объектива шире, чем у стандартного объектива.

Объектив с фокусным расстоянием более 50 мм предоставит фотографу телеобъектив — создавая впечатление, что вы находитесь ближе к объекту, поскольку поле обзора уже, чем у стандартного объектива.

Просто, правда?

Семейство широкоугольных объективов включает линзы типа «рыбий глаз», которые обеспечивают поле зрения более 180 градусов; намного больше человеческого глаза, включая его периферию, настолько, что, если вы не замечаете этого, вы можете сфотографировать свои ноги в кадре, держа камеру на уровне глаз. Телеобъективы, особенно экстремальные «супертелеобъективы», могут сузить поле зрения до такой степени, как будто вы смотрите через соломинку с содовой, хотя и действительно большую и тяжелую!

Масштабирование и простота

Объективы с постоянным фокусным расстоянием — это объективы с фиксированным фокусным расстоянием.Зум-объективы — это объективы с переменным фокусным расстоянием. Это достигается за счет физического изменения длины линзы, внутренней или внешней.

Что касается фокусного расстояния, вы не можете сказать больше о зуме и простом, но важно знать, что обычно есть оптические компромиссы для удобства зума. Более подробное обсуждение применения объективов с разным фокусным расстоянием и споры между фиксированными объективами и зум-объективами см. В моей статье «Выходя за рамки комплектного объектива.”

дрожание изображения

Одним из «побочных эффектов» фокусного расстояния является дрожание изображения, камеры или объектива. Когда вы держите камеру в руке, независимо от того, насколько устойчивы ваши руки, между руками и механическими элементами камеры, вещи будут двигаться, когда вы нажимаете кнопку спуска затвора. Это движение вызывает размытие изображения в разной степени; иногда не заметно, а иногда, тьфу.

К сожалению, когда вы отваживаетесь на телеобъектив фокусных расстояний, это движение усиливается тем фактом, что поле зрения объектива меньше, чем у широкоугольных или обычных объективов.Поэтому получить резкое изображение на телефото фокусных расстояниях, особенно на экстремальных фокусных расстояниях, труднее.

Чтобы противодействовать этой дрожи, вы можете стабилизировать камеру на штативе или другой опоре и сократить время, в течение которого затвор остается открытым. Чем короче выдержка, тем меньше движения будет зафиксировано. Чтобы сохранить ту же экспозицию, вам может потребоваться увеличить размер отверстия диафрагмы или повысить чувствительность ISO.

Общее правило для поддержания достаточной выдержки для данного фокусного расстояния во избежание появления дрожания изображения — просто использовать выдержку меньше 1 / фокусное расстояние.Поэтому вам следует попытаться снимать объектив 300 мм со скоростью затвора меньше 1/300 секунды и отрегулировать диафрагму и / или ISO, чтобы помочь вам достичь этой скорости затвора.

Перспектива

Еще одна вещь, на которую влияют линзы с разным фокусным расстоянием, — это так называемая «перспектива». Проще говоря, широкоугольные объективы искажают сцену, а телеобъективы сжимают обзор.

Сначала вы могли подумать, что для достижения одного и того же поля зрения с объективами с разным фокусным расстоянием все, что вам нужно сделать, это подойти ближе или дальше от объекта.Отчасти это правда, но то, как изменяется ваше изображение, будет очень очевидно, даже если объект примерно такого же размера на изображении, сделанном с помощью широкоугольного объектива, а затем телеобъектива.

Если вы приблизитесь к объекту с широкоугольным объективом, характеристики искажения этого объектива будут искажать объект. Если вы мне не верите, сделайте портрет друга крупным планом с помощью широкоугольного объектива или объектива «рыбий глаз» и спросите его, нравится ли ему изображение. Скорее всего, они этого не сделают.

Стандартный объектив обеспечивает наиболее нормальную перспективу данного объекта.

Когда вы снимаете через телеобъектив, вы увидите, как изображение становится практически «плоским». Это означает, что изображение будет иметь меньшую глубину — фон позади вашего объекта будет казаться намного ближе, и ваш портрет будет более лестным для объекта.

Последняя мысль

Опять же, если вы не создаете объектив с нуля, вы, как фотограф, свободны от знания нюансов измерения фокусного расстояния, и вам следует помнить о том, как объективы с разным фокусным расстоянием влияют на то, как ваши изображения выглядят с точки зрения близости. , искажение и перспектива.К счастью, большая часть математических расчетов по этому поводу может остаться за инженерами!

Если вы все еще жаждете большего, обязательно посмотрите этот выпуск FocusEd, в котором обсуждается фокусное расстояние объектива для фотографов. Вы узнаете, что такое фокусное расстояние, как размер сенсора и фокусное расстояние объектива влияют на угол обзора и многое другое!

«>

Определение фокусного расстояния за 5 минут

Фокусное расстояние — это то, о чем мы постоянно говорим, обсуждая различные объективы и стили фотографии в наших еженедельных бесплатных подкастах.

Новичку может быть немного сложно понять фокусное расстояние, потому что здесь есть несколько поворотов и сложностей, но я сделаю все возможное, чтобы объяснить это за 5 минут или меньше. Я начну с самой основной информации, а затем перейду к более продвинутым. Обязательно прочитайте всю статью, потому что ниже есть несколько интересных примеров, которые помогут вам выбрать правильное фокусное расстояние, когда вы фотографируете людей.

Шкала фокусных расстояний показывает, что этот объектив может быть от 10 мм до 24 мм (с увеличением).Сейчас он установлен на 18 мм. Почти на всех объективах есть такая шкала.

Что такое фокусное расстояние?

Короче говоря, фокусное расстояние объектива — это мера того, насколько «увеличен» ваш объектив. Как и в бинокль, вы можете находиться на расстоянии 40 мм и видеть всю гору или увеличивать масштаб до 400 мм и видеть только одно дерево на горе.

Измерение фокусного расстояния сообщает фотографу, каким будет угол обзора. Угол обзора означает, насколько широкая область видна на изображении.Он также передает увеличение далеких объектов на фотографии.

Если вы снимаете на 20 мм, а фотографируемый человек находится на расстоянии 30 метров, он будет маленьким (увеличение), и вы увидите большую область вокруг человека (поле зрения). Однако, если вы увеличите масштаб до 300 мм, человек будет большим на изображении (увеличение), и по бокам модели, отображаемой в кадре (поле зрения), не будет много декораций.

Фокусное расстояние измеряется в миллиметрах, но измеряется не фактическая физическая длина объектива, а его свойства увеличения.

Фактическое измерение фокусного расстояния — это расстояние в миллиметрах между точкой конвергенции и датчиком изображения. Точка схождения — это точка, в которой световые лучи объединяются в линзе. Но не волнуйтесь, вам больше никогда не придется об этом знать. В конце нет популярной викторины.

Определение фокусного расстояния объектива

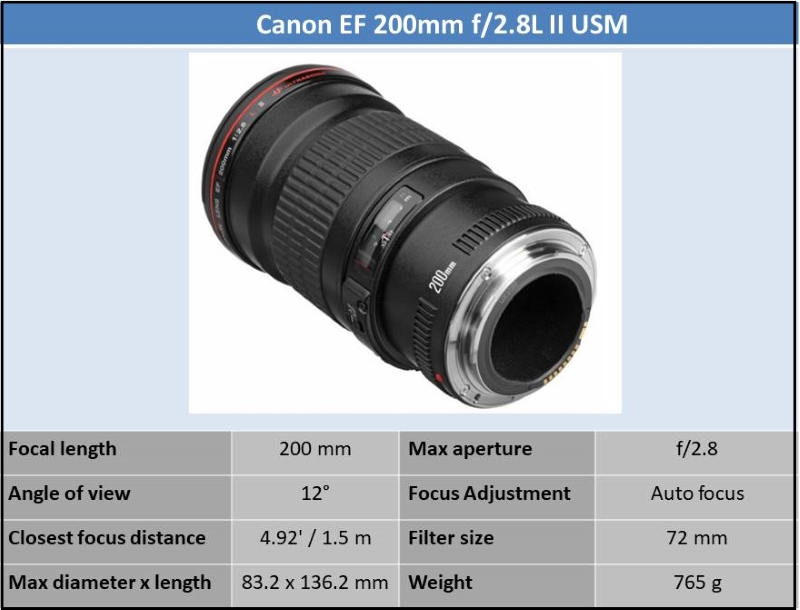

Все объективы показывают фокусное расстояние прямо на объективе. Прежде всего, вы увидите диапазон фокусного расстояния, которого может достичь объектив, в названии объектива.Если ваша камера была оснащена объективом 18-55 мм f / 3,5-5,6, то вы знаете, что максимально широкий диапазон, который может быть у вашего объектива, составляет 18 мм, а максимально возможное увеличение — 55 мм.

Когда вы поворачиваете тубус объектива для увеличения, вы можете посмотреть на шкалу на конце объектива, который соединяется с камерой, чтобы увидеть, на каком конкретном фокусном расстоянии вы снимаете.

После того, как вы сделали снимок, почти все камеры сохранят информацию о фокусном расстоянии в метаданных снимка. Поэтому, если вы хотите вернуться и посмотреть, какое фокусное расстояние вы использовали для получения определенного вида, вы можете зайти в свойства фотографии и увидеть это.

Имейте в виду, что не все объективы могут масштабировать (изменять фокусное расстояние). Некоторые объективы являются фиксированными, что означает, что они не могут увеличивать изображение. Обычным объективом, который не может изменять масштаб изображения (который, вероятно, есть у вас), является объектив 50 мм f / 1.8. Это фантастический объектив, но он не может увеличивать или уменьшать масштаб. Это объектив с фиксированным фокусным расстоянием.

Внутренний прямоугольник — это фотография, сделанная с помощью цифровой зеркальной камеры Nikon с датчиком кадрирования, полный внешний снимок также сделан на 18 мм, но с помощью полнокадровой камеры. Это показывает, что ПРИ ОДИНАКОВОЙ ДЛИНА ФОКУСА полнокадровая камера намного шире.

Фокусное расстояние и коэффициент кадрирования

Если вы снимаете камерой с датчиком кадрирования (Nikon D3300, D5500, D7200 или Canon Rebel, 70D, 7D, Fuji XT1 или Sony A6000, и это лишь некоторые из них), то кроп-фактор вашей камеры сделает вашу камеру более увеличенной, когда по сравнению с полнокадровыми камерами при том же фокусном расстоянии.

Итак, предположим, я делаю снимок здания на камеру с датчиком кропа на 18 мм. Если я поставлю тот же объектив на мою полнокадровую камеру и сниму на 18 мм, полнокадровое изображение будет намного шире.Тем не менее, я мог легко получить 13-миллиметровый объектив и установить его на камеру с датчиком кадрирования, чтобы он соответствовал тому же полю зрения, что и полнокадровая камера.

Дело в том, что полнокадровые камеры не способны снимать более широкий или больший телефото, чем камера с датчиком кадрирования. Разница лишь в том, что если на объективе выбрано такое же фокусное расстояние, полнокадровая камера сделает более широкий снимок.

Пожалуйста, поймите, что полнокадровые камеры не превосходят и не уступают камерам с кроп-сенсором.У них обоих есть преимущества и недостатки. Раньше я снимал полнокадровую камеру Nikon, но в итоге перешел на камеру Fuji XT1 с датчиком кадрирования, которая мне сейчас очень нравится. Не позволяйте никому говорить вам, что полнокадровая камера лучше. Это просто другое.

Я также хочу убедиться, что вы можете получить такой же широкий угол обзора на камере с датчиком кадрирования, что и на полнокадровой камере, просто используя более широкий объектив, поэтому у полнокадровой камеры нет преимуществ для пейзажной фотографии. .И, в конечном итоге, может быть удобно иметь камеру с датчиком кадрирования, потому что она превращает 400-миллиметровый объектив в 640-миллиметровый, не тратя тысячи и тысячи долларов на объектив с такой длиной.

Я написал целую статью о том, как кроп-фактор влияет на поле зрения, которую вы можете прочитать, если она еще не совсем понятна.

В этом примере с моей прекрасной женой я сначала стоял ОЧЕНЬ близко к ней и снимал на 10 мм, затем отступал и увеличивал масштаб для каждого последующего снимка. Это сохраняет размер ее лица одинаковым на всех снимках, но, как вы можете видеть, фотография выглядит СОВЕРШЕННО по-разному на каждом снимке.НИКТО не будет хорошо смотреться на фотографии, если вы снимаете их с близкого расстояния широкоугольным объективом. Отойдите назад и увеличьте масштаб при съемке портретов!

Использование правильного фокусного расстояния для портретной фотографии

Широкие линзы демонстрируют большее искажение (неестественное искривление объектов на изображении, особенно по краям кадра). Кроме того, более широкое поле зрения широкоугольного объектива (10-18 мм) сделает объекты, которые находятся рядом с камерой, намного больше, а объекты, расположенные дальше от камеры, намного меньше.

Вы должны понимать эту точку, чтобы выбрать правильное фокусное расстояние для портретной фотографии. На анимированной гифке (ужасного качества) выше я сделал четыре снимка моей жены с разных фокусных расстояний. После каждого снимка я ОТХОДИЛ НАЗАД и увеличивал масштаб. Делая это, ее лицо остается того же размера на картинке, но, как вы можете видеть, фотография выглядит ПОЛНОСТЬЮ по-другому!

Когда вы находитесь на широком конце, вы видите намного больше заднего двора вокруг нее. Вы видите сторону дома, весь забор, и вы даже не видите батут, потому что она его прикрывает.Однако, когда вы отодвигаетесь назад, вы видите намного меньше двора (более узкое поле зрения). Также обратите внимание, что лицо выглядит сильно искаженным при съемке с широкоугольным объективом с близкого расстояния, но когда вы отодвигаетесь назад и увеличиваете масштаб, все выглядит нормально и пропорционально.

И последнее, на что следует обратить внимание, и это немного более продвинутое, это то, что фон становится все более и более размытым по мере увеличения фокусного расстояния, несмотря на то, что настройки камеры остаются одинаковыми для всех снимков. Чтобы узнать больше об этом, прочтите мою статью о многих вещах, влияющих на глубину резкости.

Выбор правильного фокусного расстояния для различных ситуаций

Не существует «правильного» или «неправильного» фокусного расстояния для любой конкретной ситуации. Все зависит от личных предпочтений и того, что вы хотите запечатлеть. Однако, безусловно, существуют нормы фокусных расстояний, которые обычно используются в разных ситуациях.

Все приведенные ниже фокусные расстояния являются общими фокусными расстояниями для камер с датчиком кропа , поскольку подавляющее большинство людей, читающих эту статью, будут снимать камеры с датчиком кропа.Это приблизительные цифры, призванные дать вам представление о том, какое фокусное расстояние вам нужно).

• Пейзажная фотография (от 10 мм до 18 мм)
• Портрет человека в полный рост (от 24 до 45 мм)
• Выстрел в голову (от 55 до 140 мм)
• Ночная съемка (от 10 до 18 мм)
• Макросъемка или макросъемка (от 70 до 150 мм)
• Фотография дикой природы (от 200 до 850 мм)
• Общий объектив для семейной и детской съемки (от 35 до 90 мм)
• Фотография спорта на открытом воздухе (от 200 до 400 мм)

Теперь, когда вы прочитали эту удобную памятку с указанием фокусных расстояний для различных ситуаций, вам действительно стоит подумать о том, чтобы проверить мой бесплатный искатель объектива.Он задает вам 5 вопросов о том, какую камеру вы используете, что хотите снимать, и о вашем бюджете, и дает вам мою личную рекомендацию по выбору идеального объектива для вас. Найдите здесь свой идеальный объектив для цифровой зеркальной камеры.

Обратите внимание на ОГРОМНУЮ разницу между 10 и 15 мм, но крошечную разницу между 135 и 140 мм. Фактически, отметки 135 и 140 расположены так близко друг к другу, что вы даже не можете отличить их друг от друга на этой веб-версии. Чем больше фокусное расстояние, тем меньше разница в поле зрения.Кстати, это перед моим домом.

Как разные фокусные расстояния влияют на поле зрения

И последнее, что вам нужно знать о фокусном расстоянии, чтобы иметь основы под вашим поясом. Вот он: По мере увеличения фокусного расстояния изменение поля зрения уменьшается. По мере уменьшения фокусного расстояния изменение поля зрения увеличивается. Или, другими словами, существует обратная экспоненциальная зависимость между фокусным расстоянием и изменением в поле зрения.Чисто как грязь?

Все это означает, что на широком конце вашего объектива 5-миллиметровое масштабирование резко повлияет на поле зрения (насколько сцену вы можете уместить в кадре). Однако, когда вы сильно увеличены, увеличение на 5 мм лишь незначительно повлияет на то, сколько сцены на картинке.

Если вы понимаете этот принцип, вы можете сэкономить кучу денег на линзах! Когда я предлагаю начинающим фотографам купить широкоугольный объектив для пейзажной фотографии, они иногда говорят что-то вроде: «Зачем мне тратить 500 долларов на объектив 10 мм, если моя камера уже поставляется с объективом 18 мм?» Помимо различий в оптическом качестве, разница между 10 и 18 мм составляет ОГРОМНЫЙ и существенно повлияет на то, какая часть ландшафта умещается в кадре.

Однако, если вы заинтересованы в спортивной фотографии и у вас уже есть 250-миллиметровый объектив на камере с датчиком кадрирования, в большинстве случаев было бы бесполезно тратить 500 долларов на 300-миллиметровый объектив (при условии, что оптическое качество такое же), потому что он вряд ли сможет разница в увеличении и поле зрения.

Что такое «жаргон фокусных расстояний»

Когда вы каждую неделю слушаете подкасты «Улучшение фотографии» или смотрите наши видеоролики на Youtube, вы часто слышите, как мы обсуждаем разные фокусные расстояния для разных целей.В этой статье все примеры фокусных расстояний, которые я использовал, относятся к камерам с датчиком кадрирования, потому что это то, что большинство из вас будет использовать на своих камерах.

Однако большинство фотографов придерживаются стандарта 35-мм датчика изображения (полнокадровый). Поэтому, если вы слышите, как фотограф рекомендует снимать на 200 мм, они, вероятно, имеют в виду 200 мм на полнокадровой камере. 35 мм давно стали стандартом. Хорошей новостью является то, что вы можете использовать очень простую математику для третьего класса, чтобы точно узнать эквивалент фокусного расстояния на вашей камере.

Камеры с кроп-сенсором Nikon, Fuji и Sony

имеют кроп-фактор в 1,5 раза. Камеры Canon с кроп-сенсором имеют кроп-фактор в 1,6 раза. Поэтому, если кто-то рекомендует фокусное расстояние 200 мм, вы можете с полным правом спросить, имеют ли они в виду полнокадровый датчик или датчик кадрирования. Однако фотографы обычно говорят о фокусных расстояниях в полном кадре. Таким образом, вы можете выполнить простую математику, чтобы узнать, какое фокусное расстояние вам следует использовать, чтобы получить такое же поле зрения, как 200 мм на полнокадровой камере.

200 мм на полнокадровой камере — это то же самое, что около 135 мм на камере Nikon с датчиком кадрирования, потому что Nikon имеет коэффициент кадрирования 1.5x. Однако на камере с датчиком кадрирования Canon это будет 125 мм.

Если вы все еще изучаете основы фотографии, я очень рекомендую вам уделить минуту и ​​прочитать мою серию статей по основам фотографии. Это сборник из 8 постов, которые я написал для начинающих фотографов. В нем вы узнаете, как получить хорошую экспозицию, как настроить камеру для получения четкой резкости, композиции и т. Д. Прочтите серию статей по основам фотографии здесь.

Руководство по пониманию фокусного расстояния фланца

ОБНОВЛЕНО: 27 марта 2020 г. / ОРИГИНАЛ: 18 марта 2016 г.

Фокусное расстояние фланца — также известное как расстояние фланца или глубина фланца — это расстояние от монтажного фланца камеры до плоскости пленки или сенсора.Другой способ взглянуть на это — Фокусное расстояние фланца — это расстояние, на котором объектив должен быть установлен от плоскости пленки.

Это расстояние варьируется в зависимости от камеры и крепления объектива, что объясняет глубину (или толщину) переходников для крепления объектива. Если вы отсканируете таблицу ниже, вы увидите, что байонет Canon EF имеет фокусное расстояние фланца 44 мм, а байонет Sony E — фокусное расстояние 18 мм.

44 мм — 18 мм = 26 мм

Это означает, что адаптеры объектива Canon EF — Sony E должны быть толщиной 26 мм, чтобы компенсировать эту разницу, чтобы объектив устанавливался на правильном расстоянии от пленки или плоскости датчика, что обеспечивает полный диапазон фокусировки от бесконечности до минимума. фокусное расстояние.

Большинство адаптеров крепления объектива сконструированы таким образом, чтобы немного тоньше этого расстояния, что позволяет линзам фокусироваться на за бесконечности. Хотя это может расстраивать пользователей объективов Leica, которые привыкли к жесткой остановке на бесконечности — это лучше альтернативы, когда адаптер крепления объектива даже немного слишком длинный — объектив не будет фокусироваться на бесконечность.

Хотя адаптеры для байонета объектива могут выглядеть как удлинители, на самом деле это не так.Нет никаких потерь света — линзы просто устанавливаются на нужном расстоянии от плоскости пленки или сенсора.

Фокусное расстояние фланца объектива должно быть больше, чем у корпуса камеры, к которому он должен быть адаптирован, чтобы оставалось место для адаптера.

Простая математика объясняет, почему можно сделать объектив Canon EF с переходниками корпуса Sony E-mount, но НЕЛЬЗЯ сделать переходник Sony E-mount к корпусу Canon EF, потому что для установки объектива Sony E-Mount на корпусе Корпус Canon EF, адаптер должен быть ОТРИЦАТЕЛЬНО толщиной 26 мм!

Само собой разумеется (но я получаю этот вопрос каждый месяц), но E-mount для адаптеров Speedbooster E-Mount также невозможен, потому что они должны быть ZERO MM …

стол { граница-коллапс: коллапс; ширина: 100%; }

-е { высота: 50 пикселей; } ]]>

Таблица глубины фокального фланца

Крепление объектива	Фокусное расстояние фланца	Тип камеры	Формат камеры
Крепление Pentax Q-Mount	9.20 мм	Беззеркальный	1 / 2,3 ″ x 1 / 1,7 ″
Крепление D	12,29 мм	Кино	8 мм
Крепление CS	12,50 мм	телевизор	1/4 ″, 1/3 ″, 1/2 ″
Байонет Nikon Z	16.00 мм	Беззеркальный	24X36 мм / APS-C
Крепление DJI DL	16,84 мм	Беззеркальный	24X36 мм / APS-C
Nikon 1 байонет	17.00 мм	Беззеркальный	Супер 35
Крепление C	17,526 мм	Кино / ТВ	8 мм, 16 мм, 1/3 ″, 1/2 ″, 2/3 ″, 1 ″, 4/3 ″
Fujifilm X-крепление	17,70 мм	Беззеркальный	APS-C
Крепление Canon EF-M	18.00 мм	Беззеркальный	APS-C
Байонет Sony E	18.00 мм	Беззеркальный	24X36 мм / APS-C
Крепление Hasselblad XCD	18.14 мм	Беззеркальный	Средний формат 43,8 × 32,9 мм
Крепление Sony FZ	19.00 мм	Кино	Super 35 мм
Micro Four Thirds	19,25 мм	Беззеркальный	17,3 x 13 мм
Крепление Canon RF	20,00 мм	Беззеркальный	24X36 мм / APS-C
Крепление Leica L	20,00 мм	Беззеркальный	24X36 мм / APS-C
JVC байонет 1/3 ″	25.00 мм	телевизор	1/3 ″ 3-CCD
Крепление Samsung NX	25,50 мм	Беззеркальный	APS-C
Крепление Fujifilm G	26,7 мм	Беззеркальный	Средний формат 43,8 × 32,9 мм
Pentax Auto 110	27,00 мм	SLR	13X17 мм
КРАСНЫЙ	27,30 мм	Кино	Кино
Крепление Leica M	27.80 мм	Беззеркальный	24X36 мм
Nikonos	28 мм	Подводный	24X36 мм
Крепление Leica M39	28,80 мм	Беззеркальный	24X36 мм
Olympus PEN F	28,95 мм	SLR	18 × 24 мм
Крепление Contax G	29.00 мм	Беззеркальный	24X36 мм
Крепление Contax RF	34.85 мм	Беззеркальный	24X36 мм
Байонет Nikon S	34,85 мм	Беззеркальный	24X36 мм
Штык для ТВ 1/2 ″	35,74 мм	телевизор	1/2 ″ 3-CCD
Minolta V-образное крепление	36.00 мм	SLR	APS-H
Sony 1/2 ″ байонет для телевизора	38.00 мм	телевизор	1/2 ″ 3-CCD
Система Olympus Four Thirds	38.67 мм	SLR	4/3 ″
Крепление Konica AR	40,50 мм	SLR	24X36 мм
Крепление Konica F	40,50 мм	SLR	24X36 мм
Крепление Canon FD	42.00 мм	SLR	24X36 мм
Крепление Canon FL	42.00 мм	SLR	24X36 мм
Fujica X-крепление	43.50 мм	SLR	24X36 мм
Крепление Minolta MC / MD	43,50 мм	SLR	24X36 мм
Прибытие LPL	44.00 мм	Кино	25,54 × 36,70 мм
Крепление Canon EF	44.00 мм	SLR	24X36 мм / APS-C
Пентафлекс	44.00 мм	Кино	16 мм
Крепление Praktica B	44.00 мм	SLR	24X36 мм
Крепление Sigma SA	44.00 мм	SLR	24X36 мм / APS-C
Minolta / Sony с байонетом A	44,50 мм	SLR	24X36 мм / APS-C
Rollei / Voigtlander QBM	44,50 мм	SLR	24X36 мм
Exakta	44,70 мм	SLR	24X36 мм
M39x1	45.46 мм	SLR	24X36 мм
M42	45,46 мм	SLR	24X36 мм
Крепление Pentax K	45,46 мм	SLR / Беззеркальный	24X36 мм
Крепление Contax C / Y	45,50 мм	SLR	24X36 мм
Крепление Kodak Retina DKL	45,70 мм	SLR	24X36 мм / 28X28 мм
Voigtlander Bessamatic DKL	45.70 мм	SLR	24X36 мм
Voigtlander Vitessa T DKL	45,70 мм	Беззеркальный	24X36 мм
Крепление Yashica MA	45,80 мм	SLR	24X36 мм
Крепление Olympus OM	46.00 мм	SLR	24X36 мм
Байонет Nikon F	46,50 мм	SLR	24X36 мм / APS-C
Крепление Leica R	47.00 мм	SLR	24X36 мм
КМЗ Зенит ДКЛ-крепление	47,58 мм	SLR	24X36 мм
B4 2/3 ″ байонет ТВ	48.00 мм	телевизор	2/3 ″ 3-CCD
Крепление Contax N	48.00 мм	SLR	24X36 мм
Прибытие В	52.00 мм	Кино
Arri PL	52.00 мм	Кино
Arri STD	52.00 мм	Кино
Крепление Leica S	53.00 мм	SLR	45 × 30 мм
Т-образное крепление	55.00 мм	SLR	24X36 мм
Крепление YS	55.00 мм	SLR	24X36 мм
Крепление Panavision PV	57,15 мм	Кино
Мамия 645	63.30 мм	SLR	6X4,5 см
Contax 645	64.00 мм	SLR	6X4,5 см
Pentax 645	70,87 мм	SLR	6X4,5 см
Rollei SLX	74.00 мм	SLR	6X6 см
Пентакон Шесть	74,10 мм	SLR	6X6 см
Хассельблад 500/2000	74.90 мм	SLR	6X6 см
Hasselblad 1000F / 1600F	82,10 мм	SLR	6X6 см
Pentax 6X7	85.00 мм	SLR	6X7 см
Rollei SL66	102,80 мм	SLR	6X6 см
Мамия RZ67	105.00 мм	SLR	6X7 см
Мамия RB67	111.00 мм	SLR	6X7 см

Источник: Википедия и спецификации производителя

Подробнее об адаптерах для объективов Sony:

Полное руководство по адаптерам для объективов Sony

Связанные

.
